Arranque do inversor TBB Rio SUN II + bateria Dyness DL5.0C

Avatar
Visiotech Academy
  • Atualizado
Seguir

Descrição: Protocolo de arranque do Inversor TBB Rio SUN II TBB + Bateria DYNESS DL5.0C


INTRODUÇÃO

Inversores válidos: Série TBB Rio SUN II

Bateria válida:

  • Dyness DY-DLC-5120

Dispositivos adicionais:

  • Monitor TBB-E4-MONITOR
  • Smart Meter TBB-SDM-230
  • TBB-ETHERLINKER


PASSO 1: LIGAÇÃO ELÉCTRICA ENTRE O INVERSOR E AS BATERIAS


Recomenda-se vivamente a leitura do manual do utilizador do inversor TBB e da bateria DYNESS, e a instalação exatamente de acordo com os requisitos do fabricante.


Ligar os cabos de corrente contínua do inversor à bateria (cabos incluídos na bateria). É muito importante garantir a polaridade correta antes de ligar ao inversor.


O cabo positivo (vermelho) é ligado à porta BAT + do inversor (localizada na parte inferior esquerda do inversor), enquanto o negativo (preto) é ligado à porta BAT - do inversor (localizada na parte inferior esquerda do inversor).


Também é necessário instalar um fusível de proteção corretamente dimensionado entre o inversor e a bateria.


PASSO 2: LIGAÇÃO DO CABO DE COMUNICAÇÃO ENTRE O INVERSOR E A BATERIA


Este cabo de comunicação é um cabo RJ45 que vem com a bateria. É importante realizar este passo porque, caso contrário, o inversor não deteta as baterias.

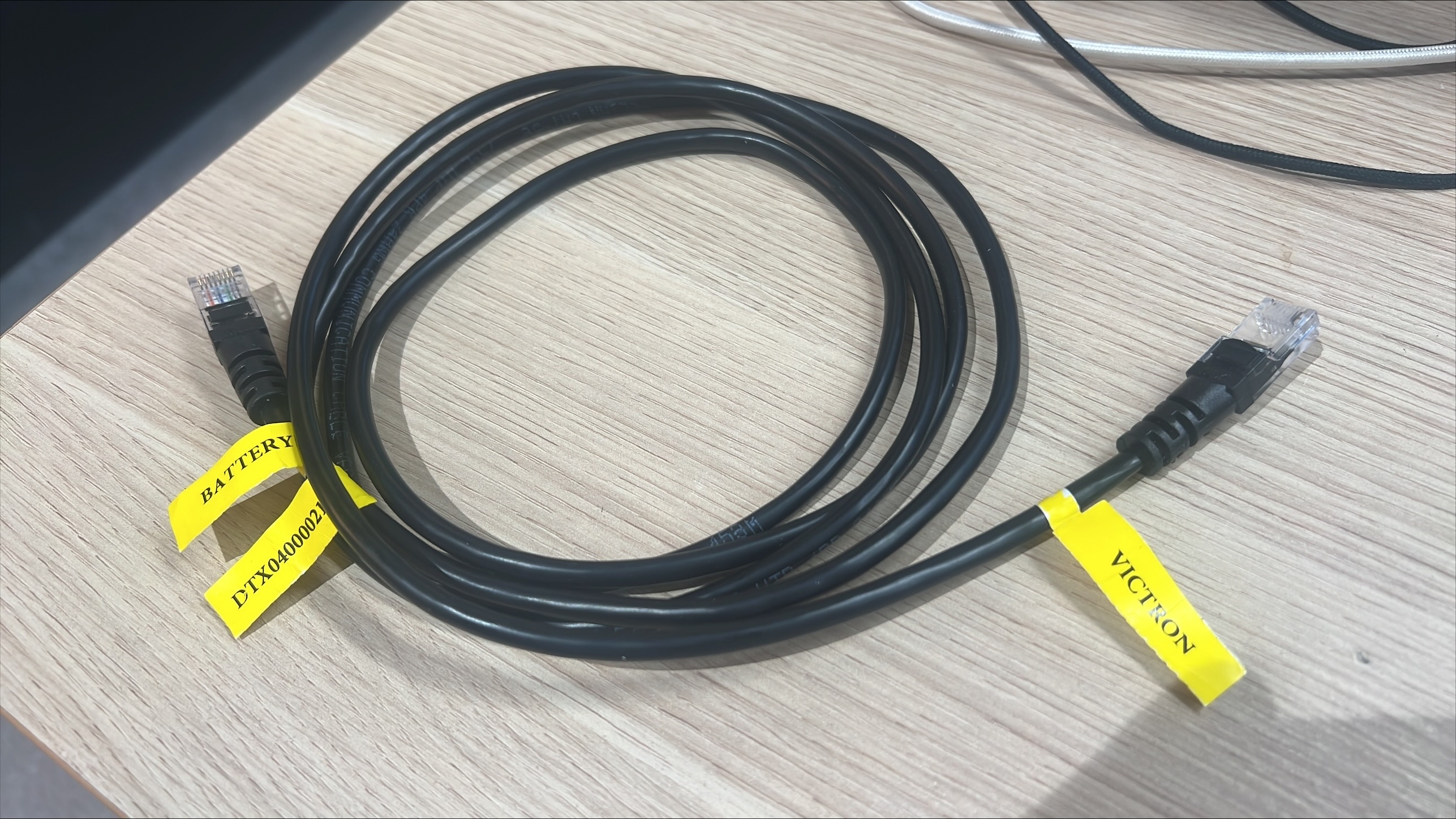

As baterias vêm com 3 cabos, dependendo do tipo e da marca do inversor. Neste caso, deve escolher os que têm na etiqueta "INVERTER" escrito "VICTRON".

Para ligar este cabo, existem 2 opções:


Ligação direta entre o inversor e a bateria:

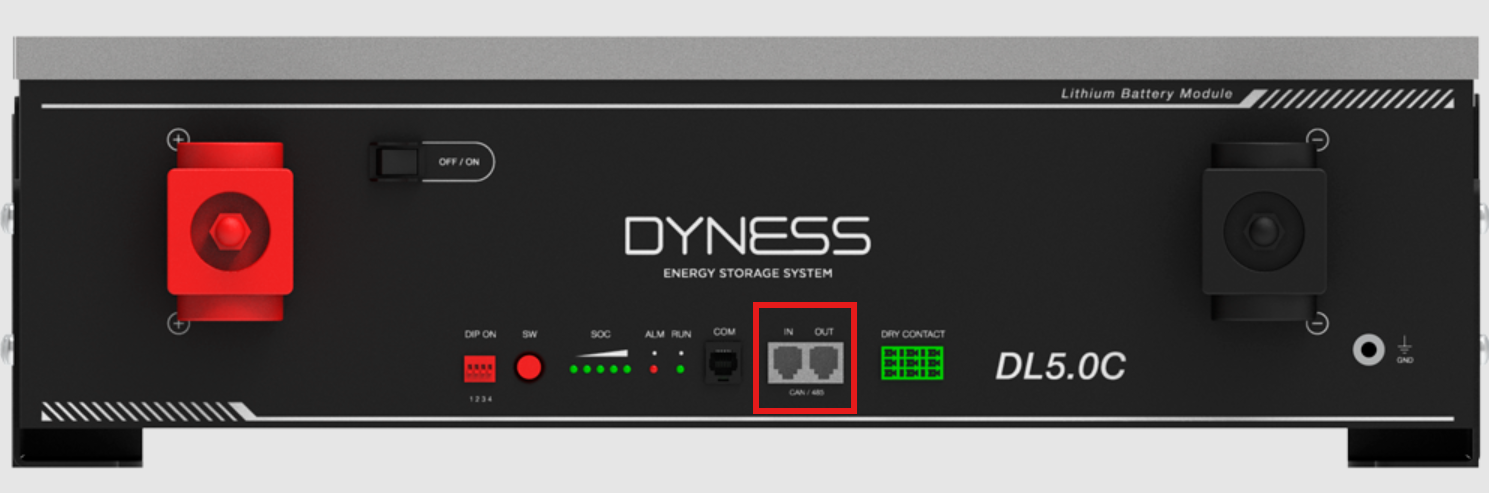

  • Na bateria, o cabo de comunicação deve ser ligado à porta CAN IN. O lado do cabo a ser ligado é o lado marcado com "BATTERY". Se forem colocadas várias baterias em paralelo, para além da ligação ao inversor, estas devem ser ligadas umas às outras através do cabo RJ45 (trata-se de um cabo mais curto que também está presente nas baterias). A ligação é efectuada entre o CAN OUT de uma bateria e o CAN IN da bateria seguinte.

  • No inversor, o cabo de comunicação deve ser ligado à porta ComSyncIn. O lado do cabo a ser ligado é o lado marcado com "INVERTER".


Ligação através do TBB-E4-MONITOR: Este é um acessório obrigatório e necessário quando se pretende alimentar a produção solar excedente na rede, no caso de ligação em paralelo do inversor, ligação trifásica e acoplamento AC (AC Coupling). Serve também, opcionalmente, como ecrã para monitorização local.


  • Na bateria, o cabo de comunicação deve ser ligado à porta CAN IN. O lado do cabo a ser ligado é o lado marcado com "BATTERY". Se forem instaladas várias baterias em paralelo, para além da ligação ao inversor, estas devem ser ligadas entre si através do cabo RJ45 (também presente nas baterias). A ligação é efetuada entre o CAN OUT de uma bateria e o CAN IN da bateria seguinte.

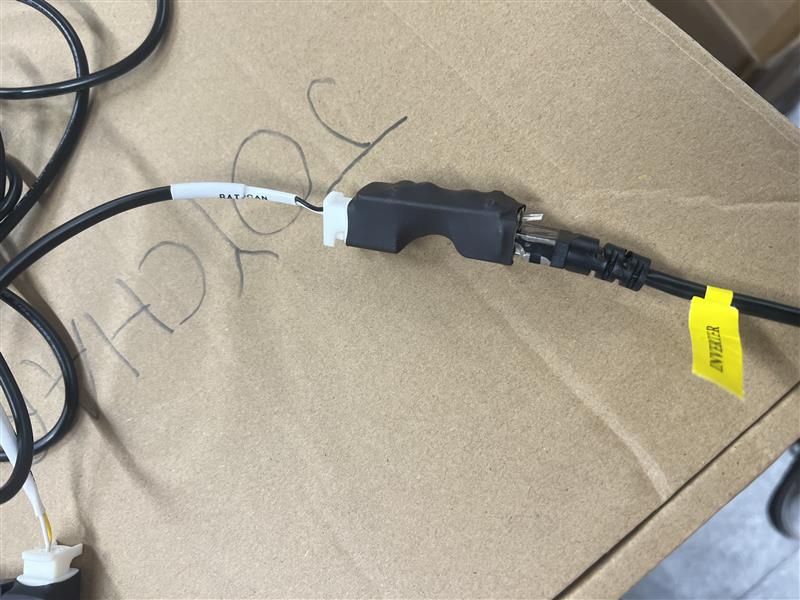

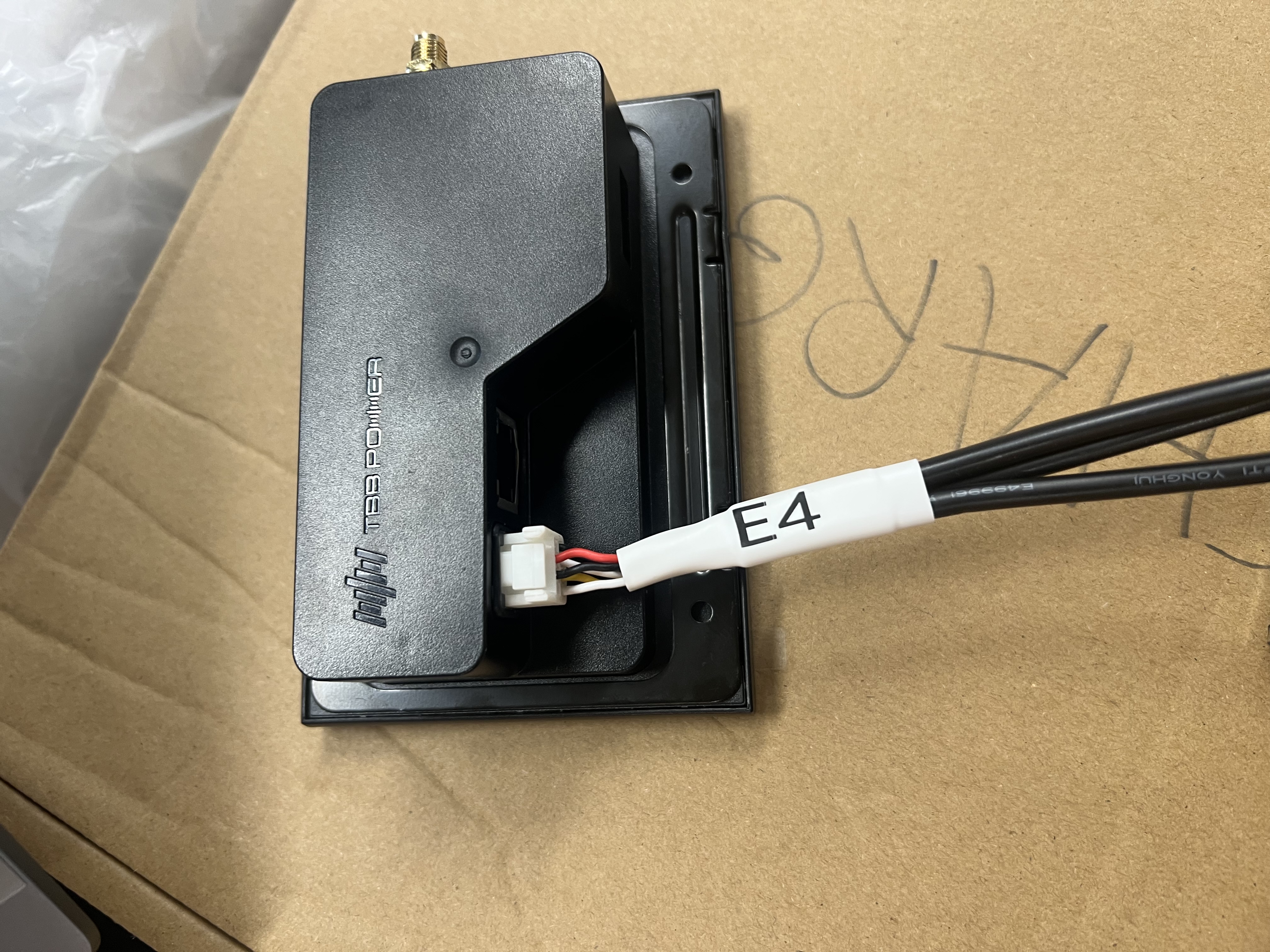

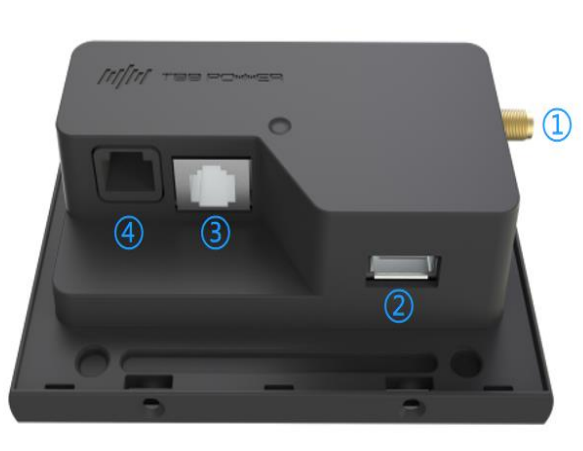

  • No TBB-E4-MONITOR, o cabo tem de ser ligado à porta no canto inferior esquerdo (Porta 4) através de um adaptador no qual está escrito "E4" e"CAN-BAT" (incluído com o monitor). O lado do cabo de comunicação a ser ligado ao adaptador (CAN-BAT) é o que tem a indicação "INVERTER".


  • Além disso, o TBB-E4-MONITOR tem de ser ligado ao inversor através de outro cabo RJ45. Este cabo é fornecido com o monitor. A ligação é efectuada a partir da porta RJ45 do TBB-E4-MONITOR(Porta 3) para a porta ComMON do próprio inversor.



PASSO 3: ACCIONAMENTO DOS DIPS DAS BATERIAS


Na parte frontal das baterias existem alguns dips que têm de ser colocados de formas diferentes, dependendo da marca do inversor e da quantidade de baterias existentes. Neste caso:


Uma única bateria:


DIP 1,2,4 na posição OFF. DIP 3 na posição ON.



Várias baterias em paralelo:

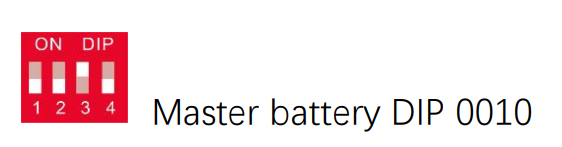

Bateria principal (ligada diretamente ao inversor): DIP 1,2,4 na posição OFF. DIP 3 na posição ON.

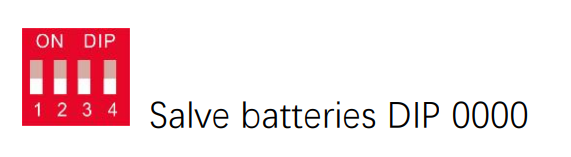

Baterias escravas: DIP 1,2,3,4 na posição OFF.



PASSO 4: LIGAR AS BATERIAS E O INVERSOR

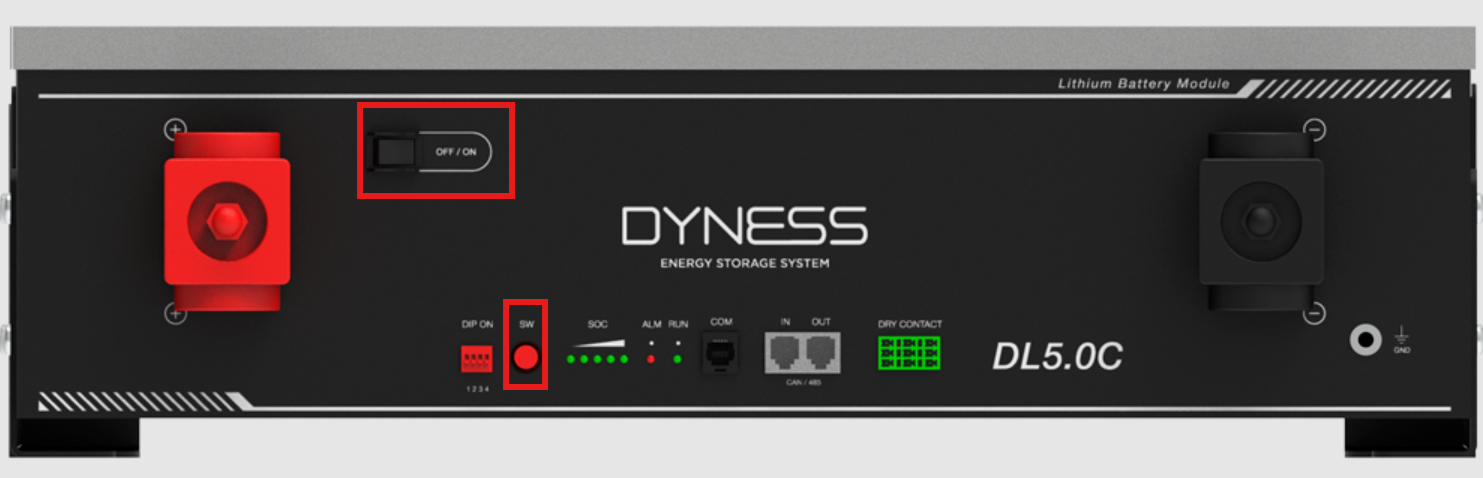

  • Em primeiro lugar, ligar as baterias. O interrutor ON/OFF deve estar ativado (posição ON). Em seguida, prima o botão SW da bateria ou da bateria principal, caso existam várias baterias, durante 3 segundos. As baterias escravas ligar-se-ão automaticamente após alguns segundos.

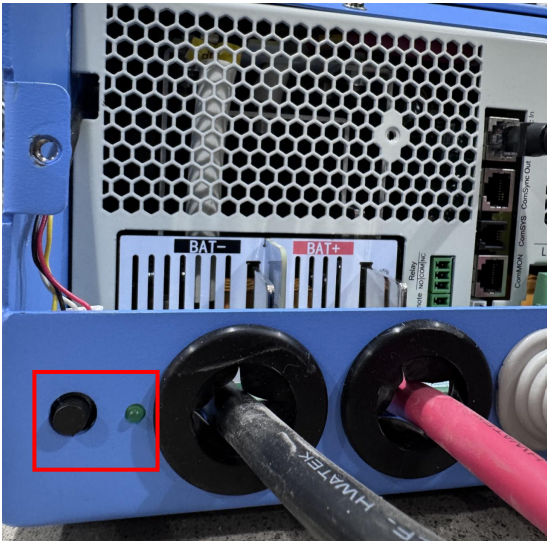

  • Em segundo lugar, ligue o inversor premindo o botão preto no canto inferior esquerdo do inversor durante 3 segundos.



PASSO 5: CONFIGURAR O INVERSOR


Para o funcionamento correto do ecossistema TBB + DYNESS, é necessário efetuar uma série de ajustes nos parâmetros do inversor. Esta configuração pode ser efectuada de várias maneiras:


Utilizando o ecrã LCD do próprio inversor.


Por defeito, o ecrã LCD apresenta informações sobre a bateria, a rede, a produção solar e a procura de eletricidade.


Para aceder à configuração , prima e mantenha premido o botão "ENTER". Utilizando os botões "UP" e "DOWN", pode navegar no menu de configuração.


Para alterar um parâmetro específico, prima o botão "ENTER" e modifique o seu valor utilizando os botões "UP" e"DOWN". Existem certos parâmetros que requerem que o inversor esteja em modo standby para serem alterados, caso em que o ícone SETTING no ecrã aparecerá desligado.


Para confirmar a modificação, é necessário premir novamente o botão "ENTER". Se a modificação tiver sido bem sucedida, o ícone "SUCCESSFUL" permanecerá aceso durante 1 segundo. Se a modificação não tiver sido efetuada com êxito, o ícone "FAIL" permanece aceso durante 1 segundo. Se pretender anular a modificação (por exemplo, por engano), prima o botão "ESC".


Os parâmetros que devem ser modificados quando existe um sistema TBB + DYNESS são os seguintes:


  • Parâmetro 10 (tipo de pilha). Selecionar 6 (Lítio).
  • Parâmetro 20 (Limiar de proteção SOC baixo). Escolher a percentagem mínima da bateria. Recomendado 10-20%.
  • Parâmetro 21(Corrente de flutuação). Quando a bateria de lítio envia uma corrente de carga de 0A (quando está 100% carregada), por defeito, a corrente de carga flutuante é de 2A. Selecione 0 (Disable) e a carga flutuante é desligada.
  • Parâmetro 35. (Corrente de carga AC máxima). Selecione a corrente máxima de carga da bateria, neste caso 50A.


Utilizar o TBB-E4-MONITOR


Para ligar corretamente o TBB-E4-MONITOR e visualizar os dados, siga os passos descritos no passo 3. Para interagir com o TBB-E4-MONITOR, basta ligar o inversor e aguardar 10 segundos.


Recomenda-se a leitura do manual de instruções e do manual de primeira utilização que se encontram na página web da Visiotech.

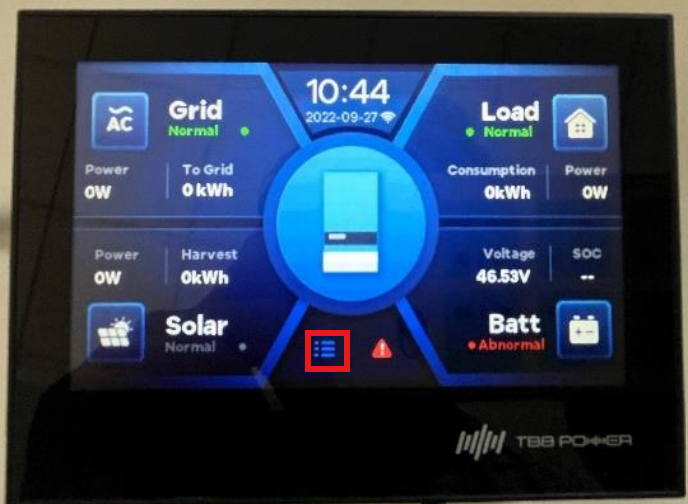

Por defeito, o ecrã do TBB-E4-MONITOR mostra informações sobre a bateria, a rede, a produção solar e a procura de eletricidade. Para alterar os parâmetros, é necessário clicar no ícone rodeado a vermelho (SYSTEM) e, nesse ícone, selecionar GENERAL SETTINGS.



Os parâmetros que precisam de ser alterados quando existe um sistema TBB + DYNESS são os seguintes, e todos eles são alterados nas General Settings em Battery Settings.


  • Tipo de Bateria: Selecione em Battery Type a opção Lithium Battery.
  • Limiar de proteção SOC baixo. Escolha a percentagem mínima da bateria, em Low SOC Disconnect. Recomendado 10-20%.
  • Corrente de flutuação: Quando a bateria de lítio envia uma corrente de carga de 0A (quando está 100% carregada), a corrente de carga flutuante predefinida é 2A. Selecione Disable e a carga flutuante é desctivada.
  • Corrente de carga CA máxima. Selecione a corrente de carga máxima da bateria, que é a Max Charging Current (neste caso, é 50A)



Utilizar a aplicação TBB NOVA através de Bluetooth ou WiFi.


Neste caso, é necessário ter ligado o TBB-E4-MONITOR ou o acessório Kinergy WiFi, que é a antena que vem com todos os inversores. Em ambos os casos, eles são conectados à porta ComMON do inversor.


As definições, utilizando a aplicação, podem ser alteradas localmente ou quando a instalação estiver ligada à nuvem. Para além de efetuar os ajustes, recomenda-se vivamente a ligação do sistema à nuvem TBB. Para além de poder monitorizar remotamente em tempo real, dá um ano extra de garantia.

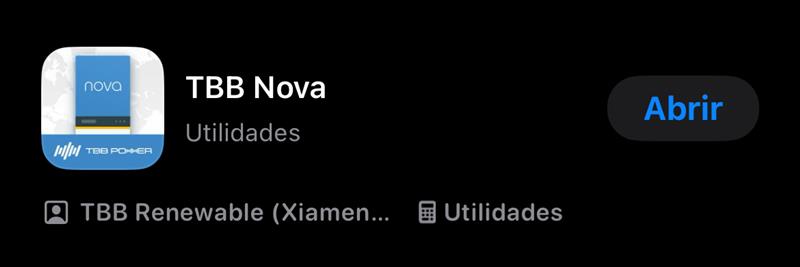

A primeira coisa a fazer é descarregar a aplicação TBB NOVA, disponível tanto para iOS como para Android.

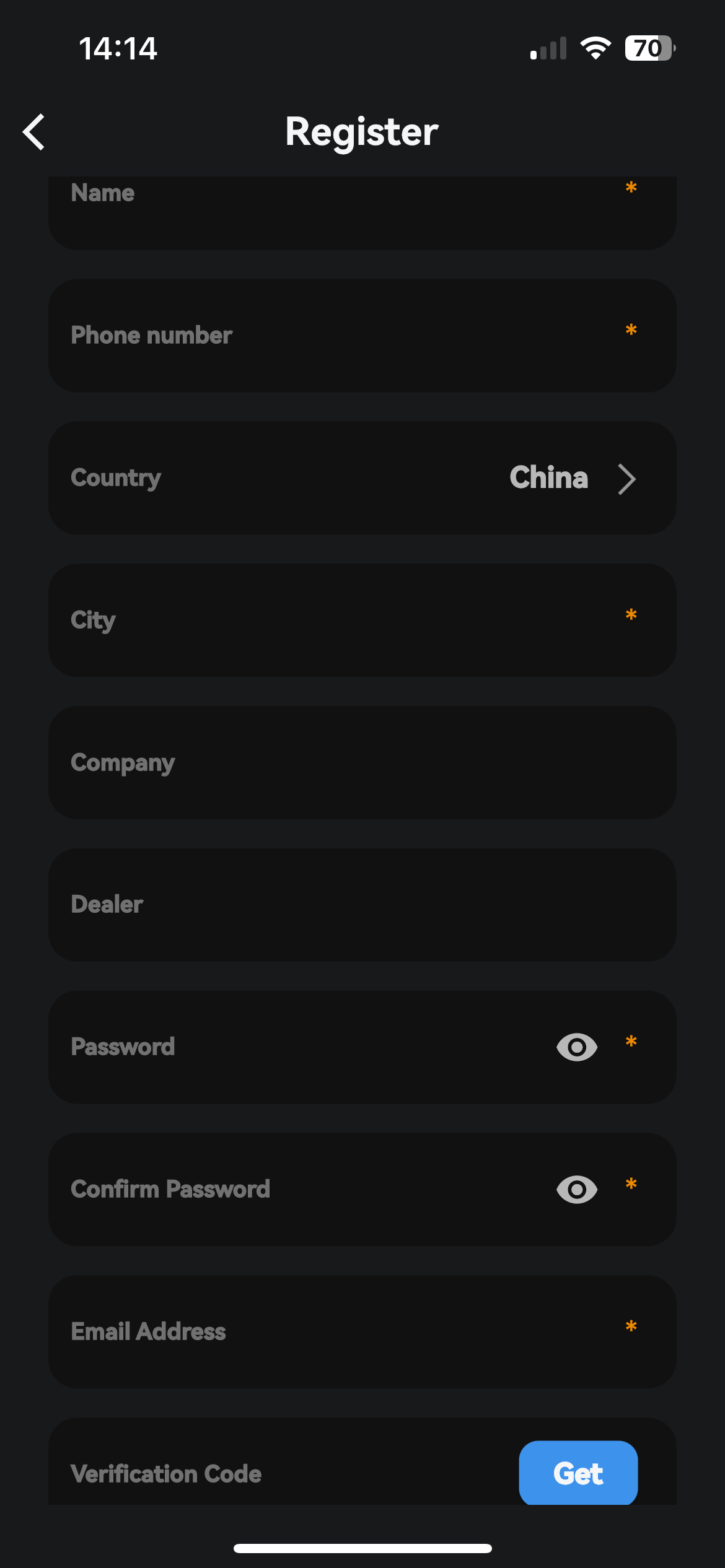

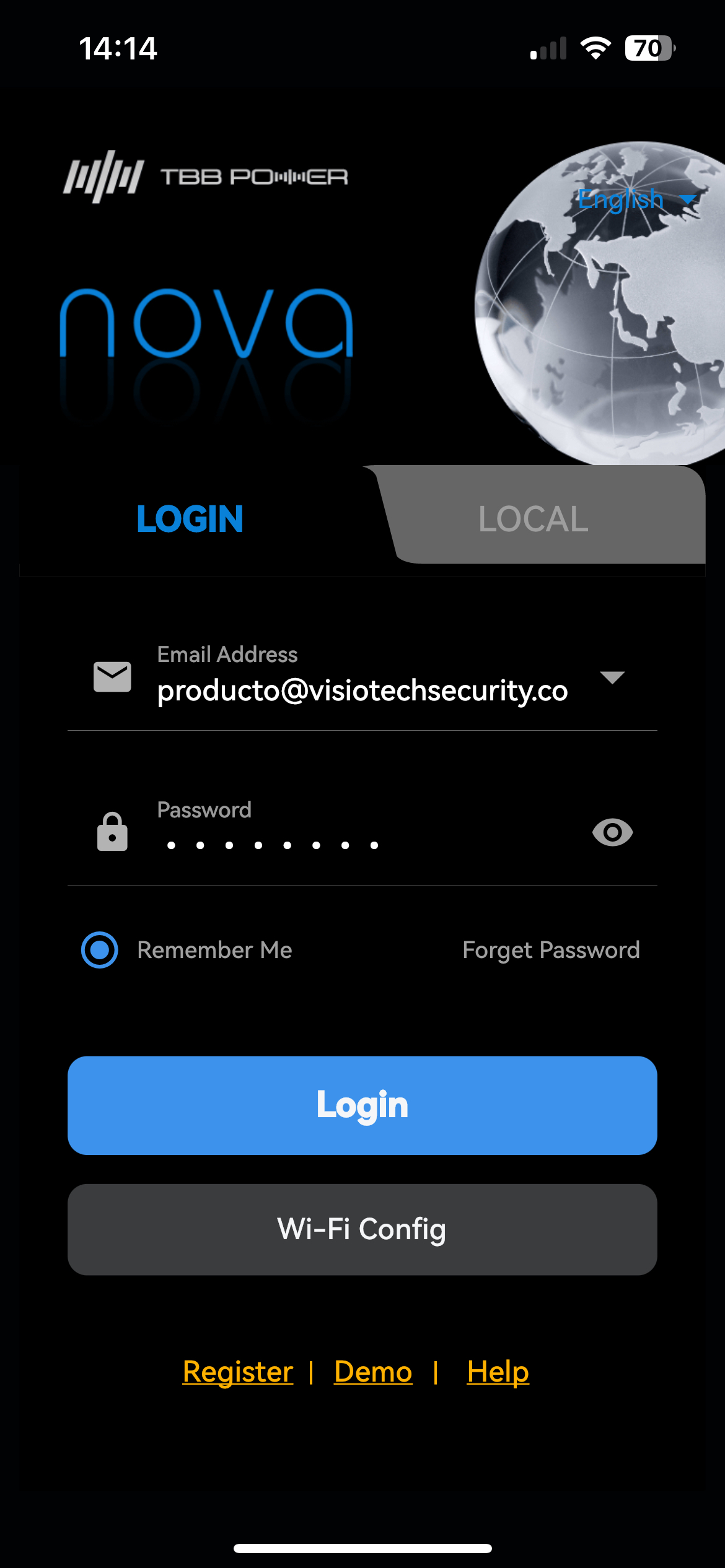

Se quiser ligar-se à nuvem, tem de se registar (é necessário o nome de utilizador, telemóvel, país, cidade, palavra-passe e conta de e-mail), adicionar o código de verificação que é enviado para o e-mail, ir para LOGIN e, em seguida, adicionar a instalação através de QR ou S/N (a partir do Kinergy WiFi ou do TBB-E4-MONITOR).

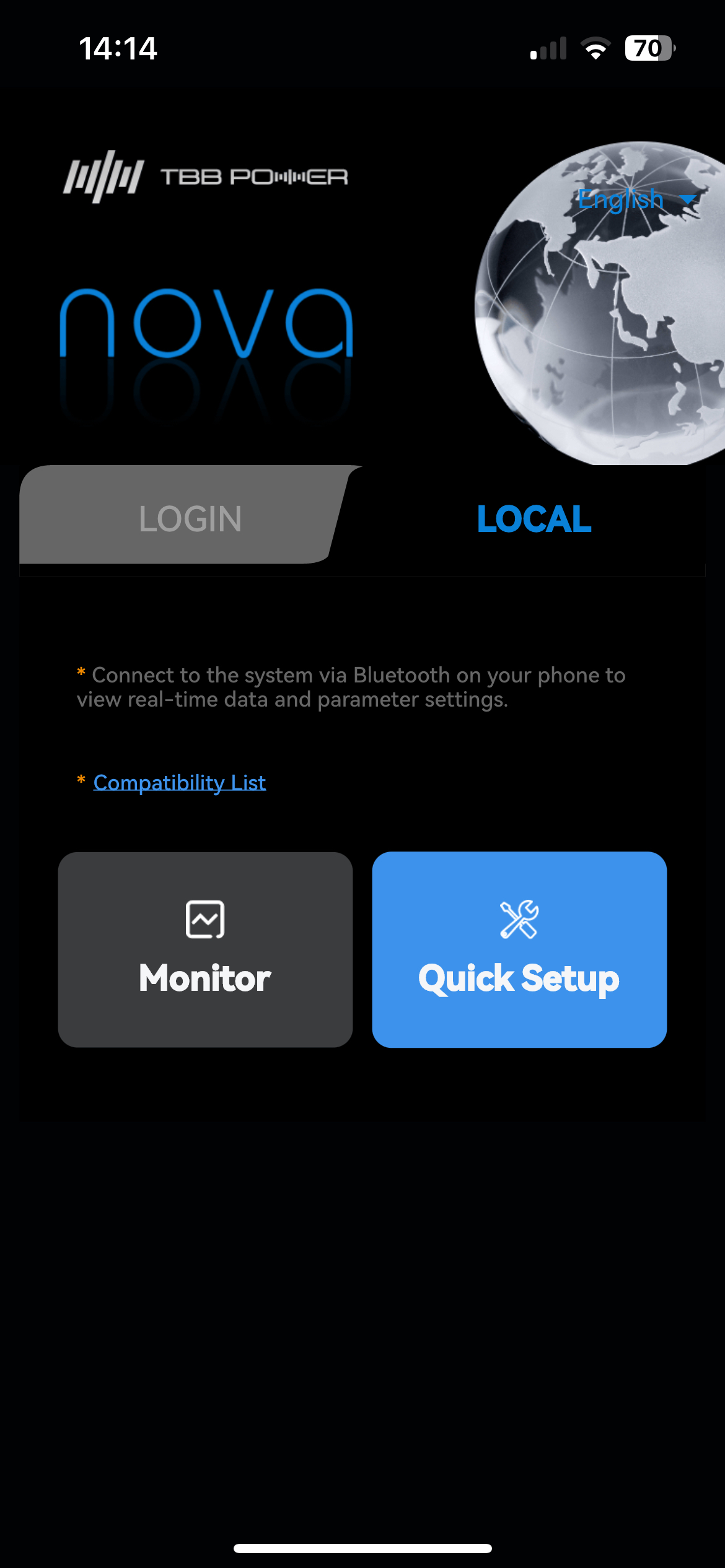

Se não pretender ligar à nuvem, aceda a LOCAL e vá para Quick Setup.

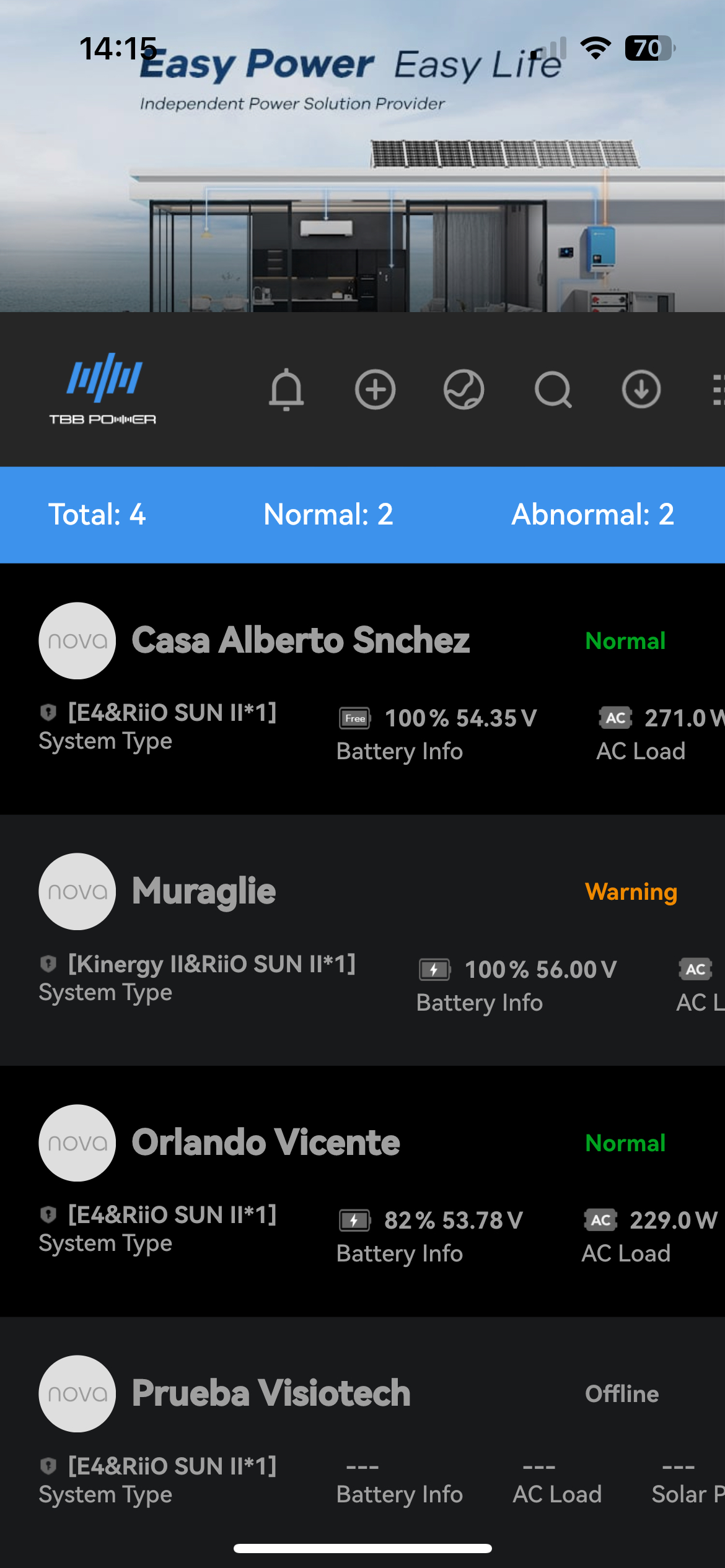

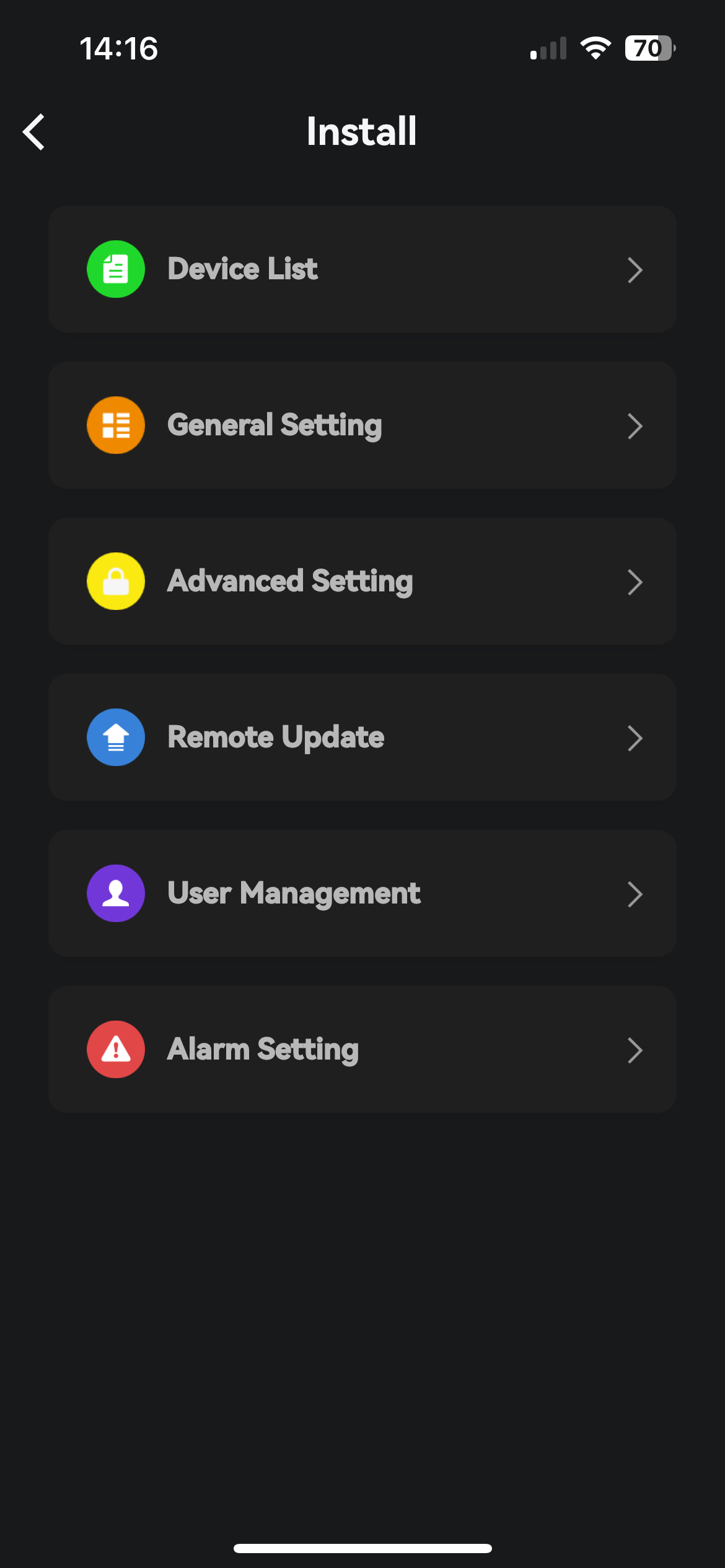

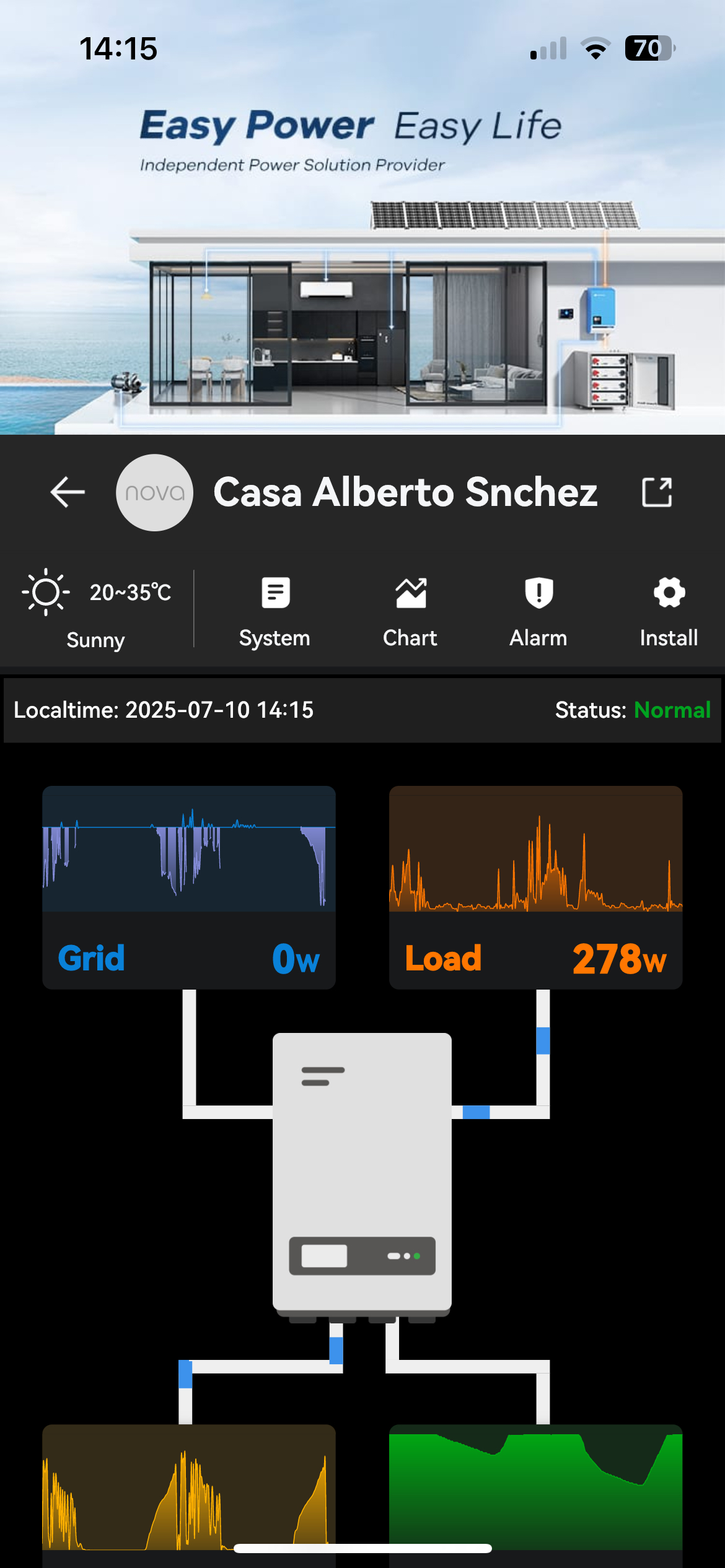

Dentro da aplicação, na interface, aparece uma série de instalações, entre as quais se encontra a que pretende efetuar os ajustes. Clique nela e depois clique em INSTALL.

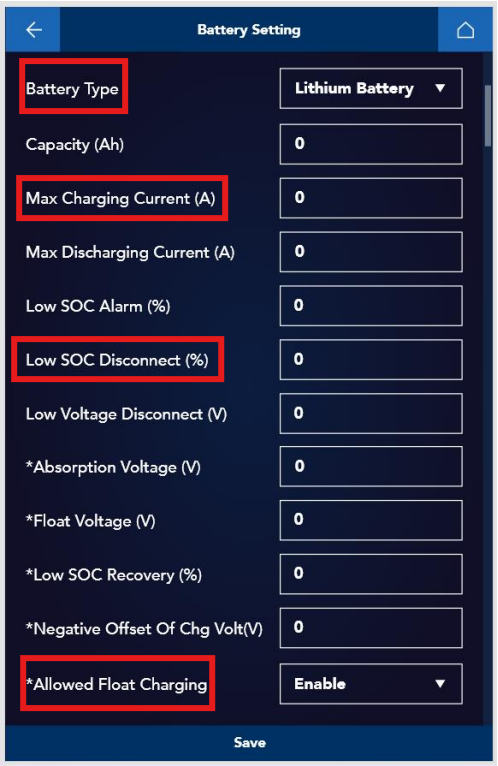

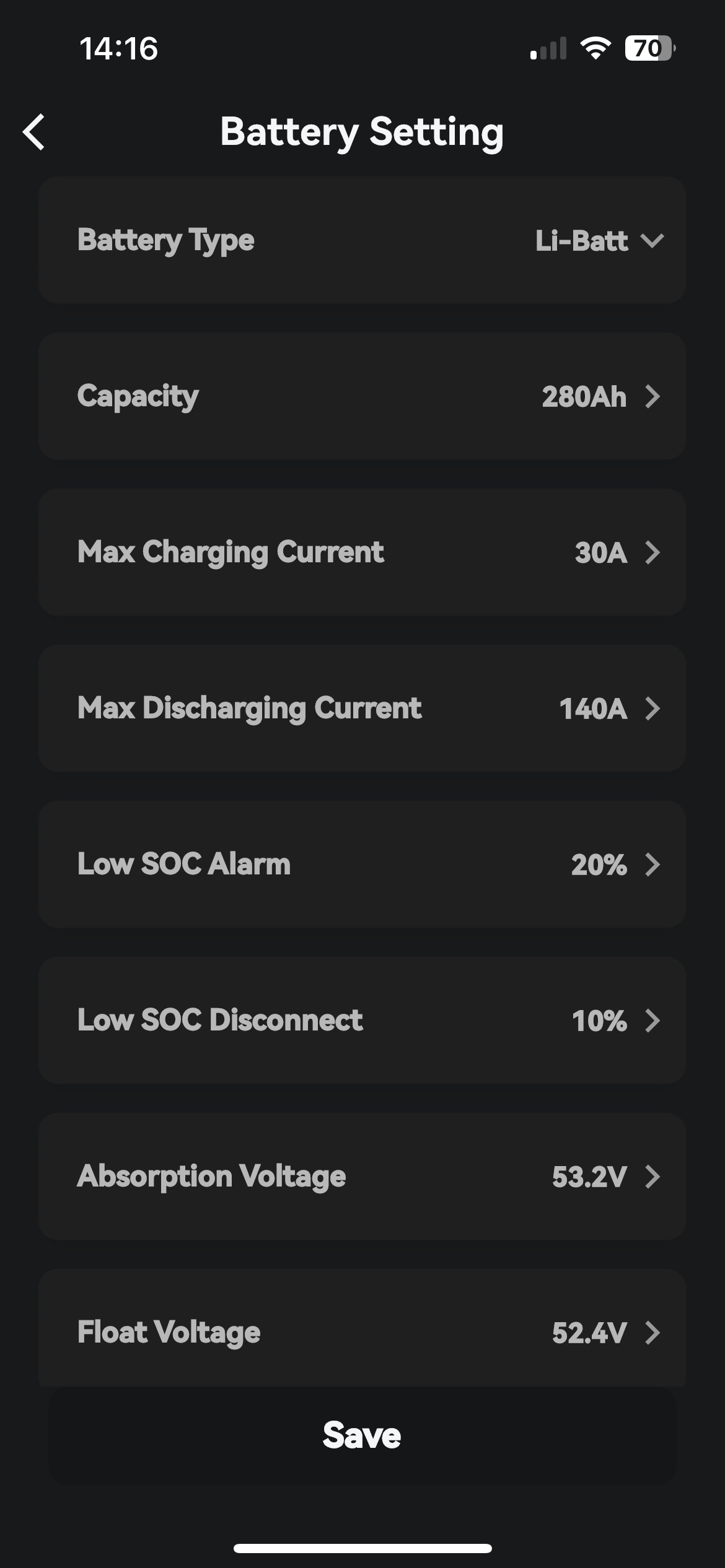

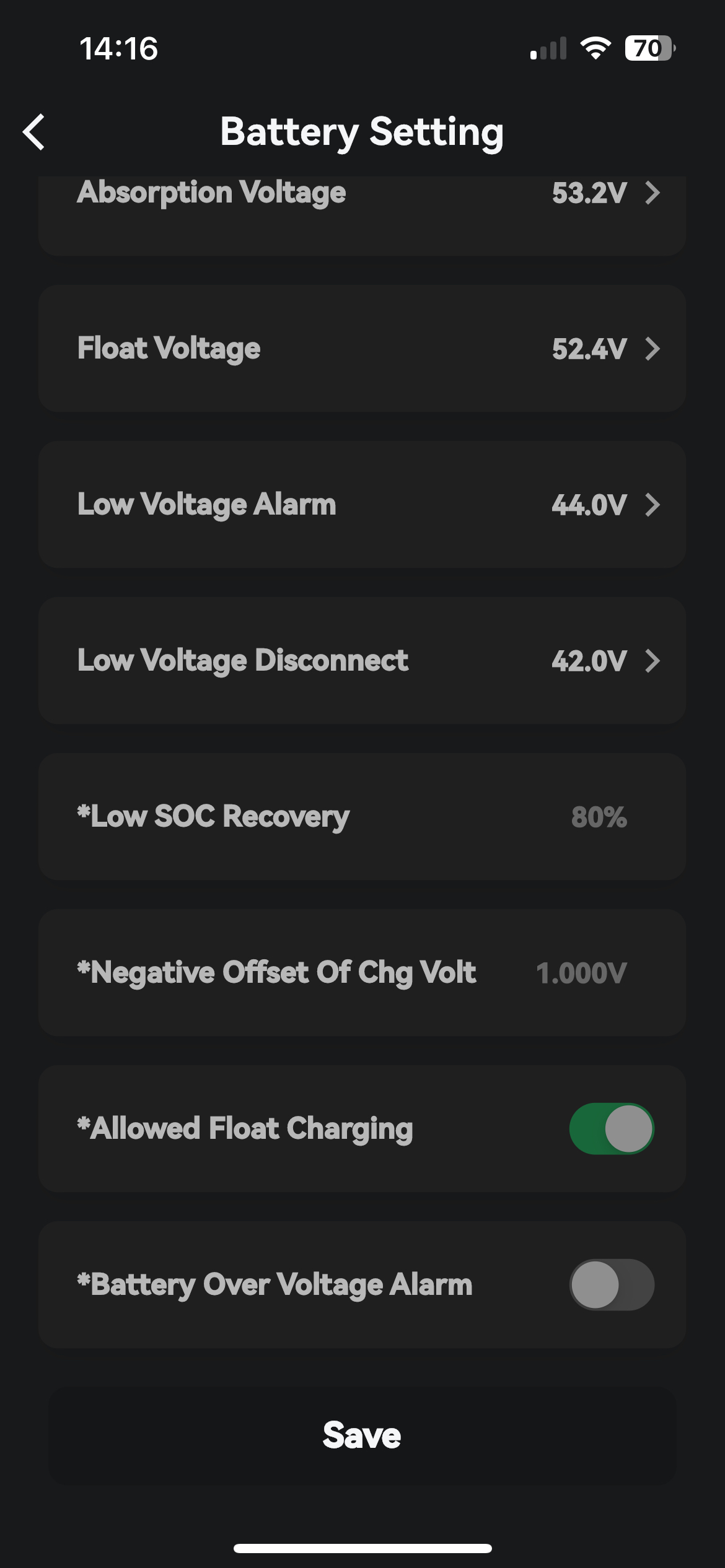

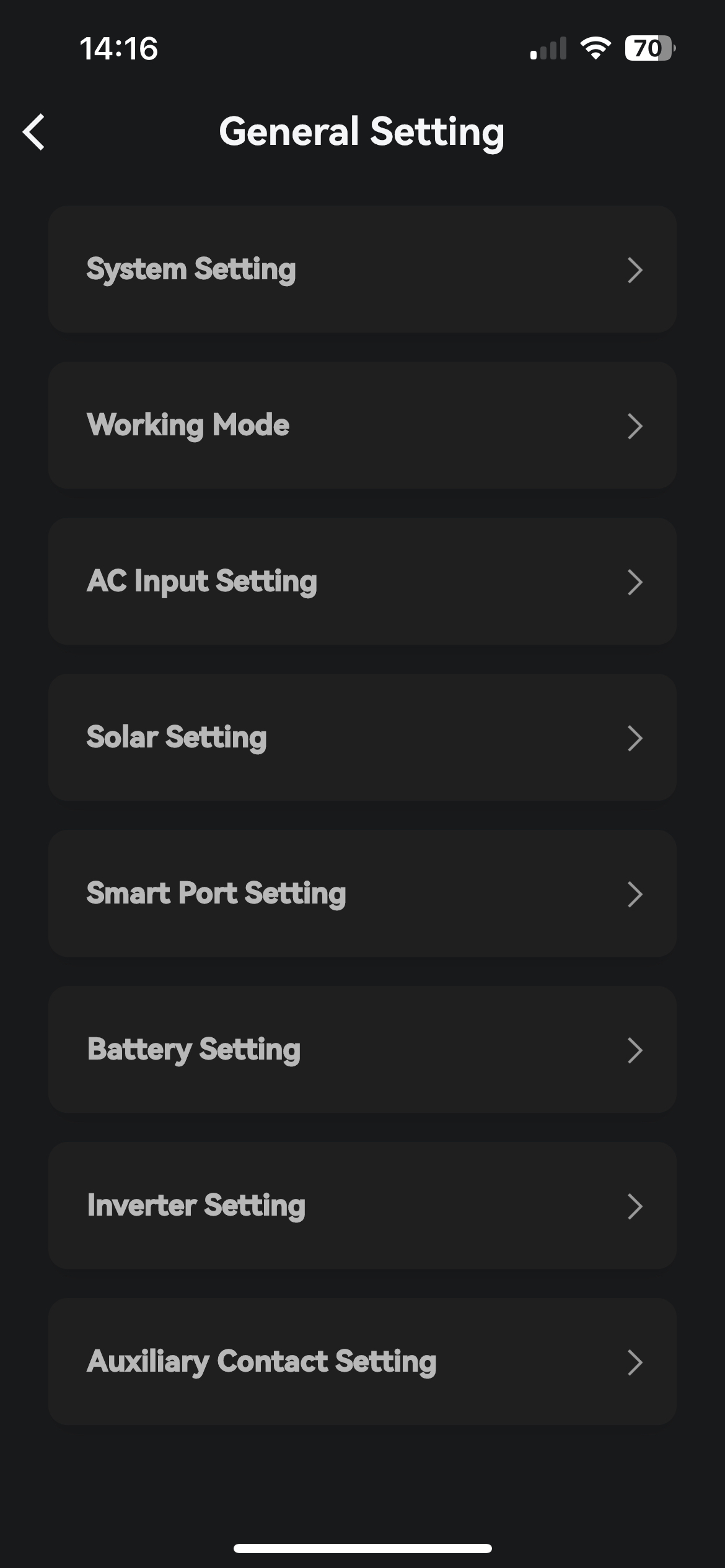

De seguida, escolha GENERAL SETTING e BATTERY SETTING. Em BATTERY SETTING, altere os parâmetros necessários:



  • Tipo de bateria: Selecione a opção Lithium Battery em Battery Type.
  • Limiar de proteção SOC baixo. Escolha a percentagem mínima da bateria, em Low SOC Disconnect. Recomendado 10-20%.
  • Corrente de flutuação: Quando a bateria de lítio envia uma corrente de carga de 0A (quando está 100% carregada), a corrente de carga flutuante predefinida é 2A. Selecione Disable e a carga flutuante é desativada.
  • Corrente de carga AC máxima. Selecione a corrente de carga máxima da bateria, que é a Max Charging Current (neste caso, é 50A)
