Descrição: Protocolo de colocação em funcionamento de carregadores de veículos elétricos utilizando a aplicação profissional RAEDIAN INSTALL

PRIMEIROS PASSOS

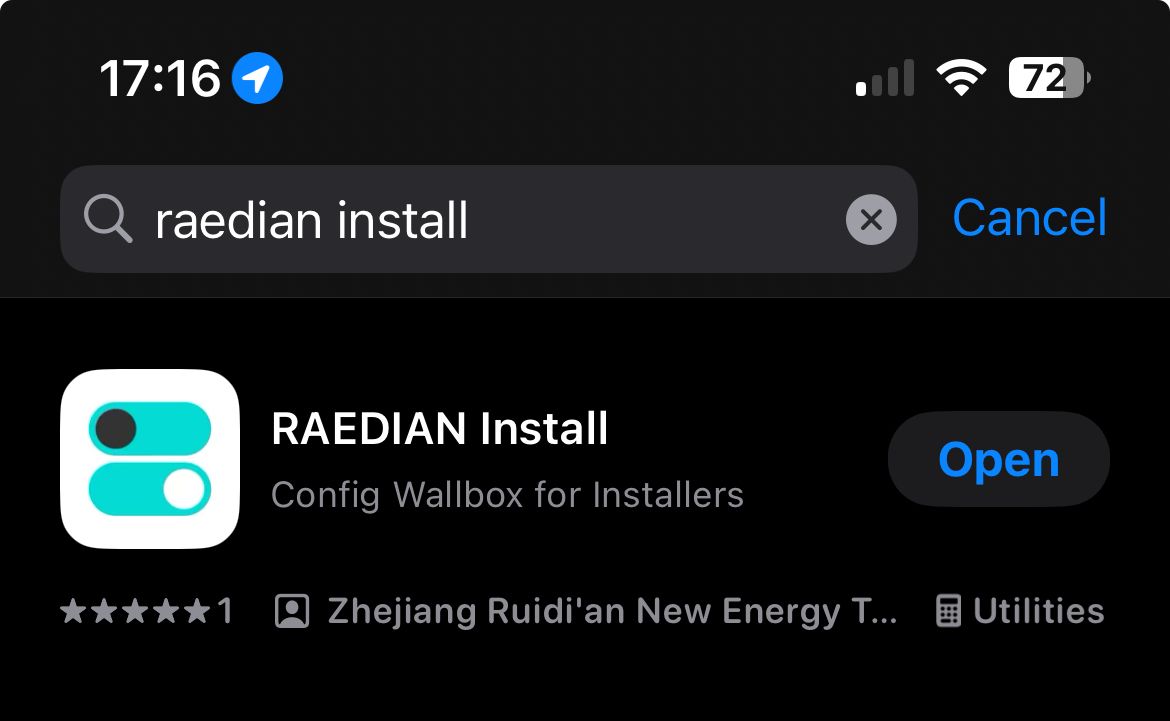

• Descarregar a aplicação RAEDIAN INSTALL no Smartphone (disponível em iOS e Android). É a aplicação recomendada para que os instaladores coloquem em funcionamento dos equipamentos.

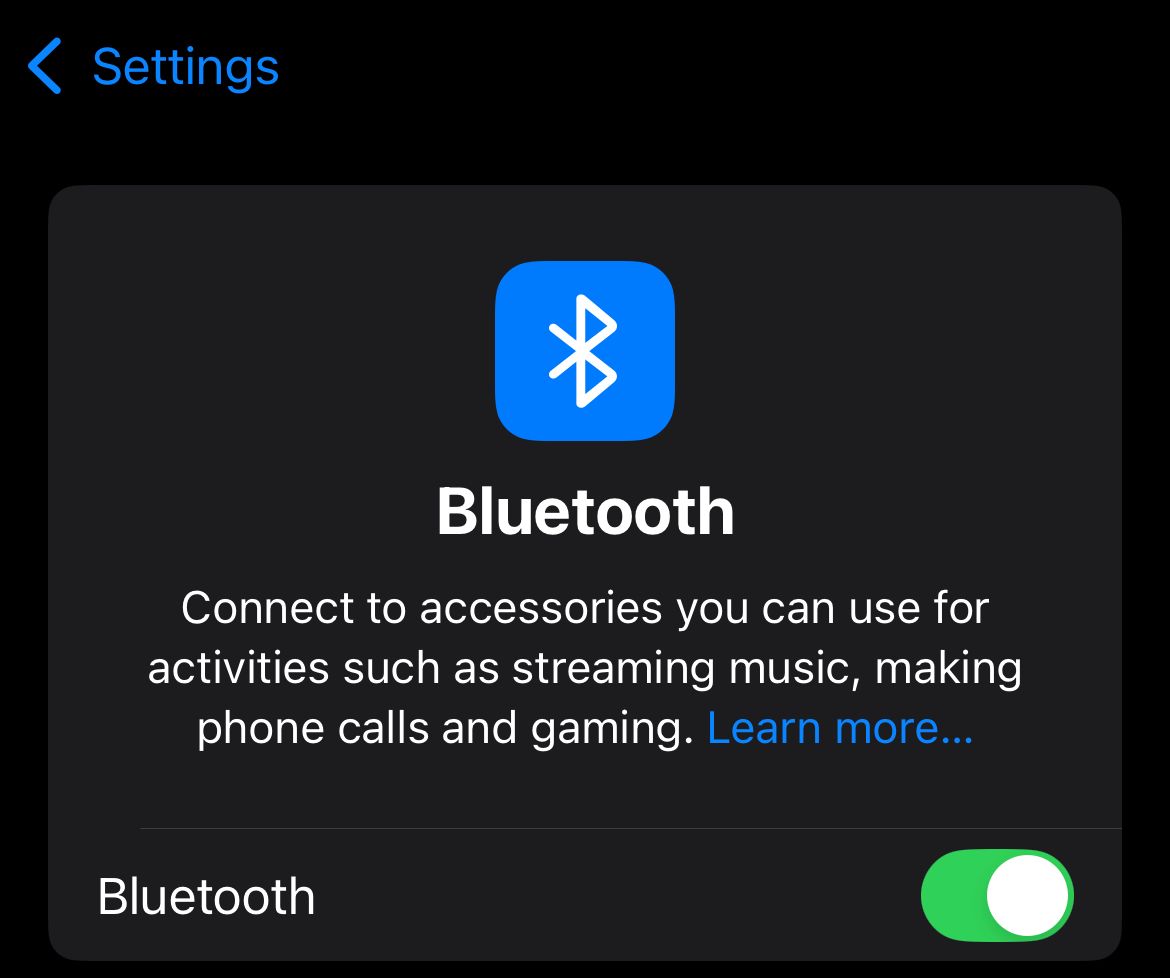

• Ativar o Bluetooth no Smartphone.

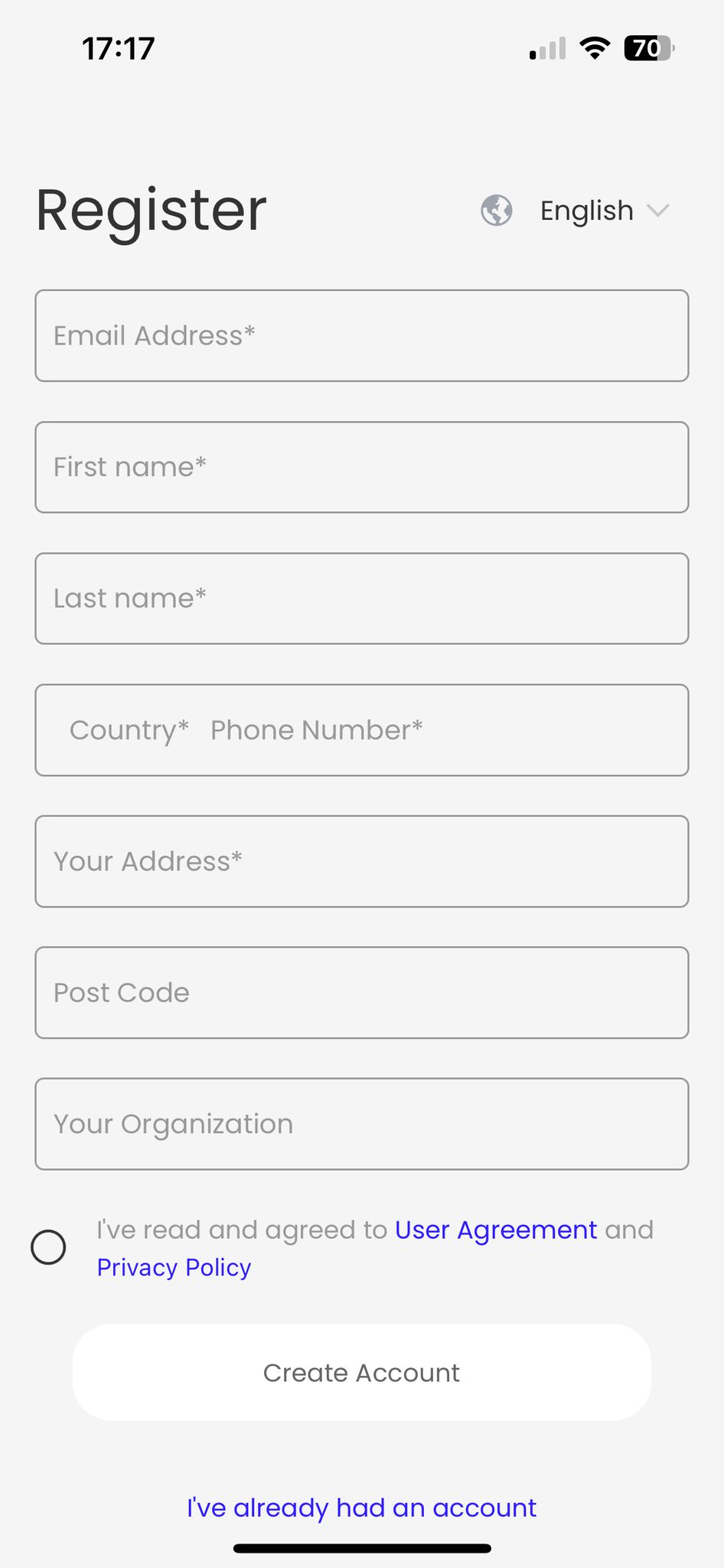

• Registar na aplicação.

ECRÃ INICIAL

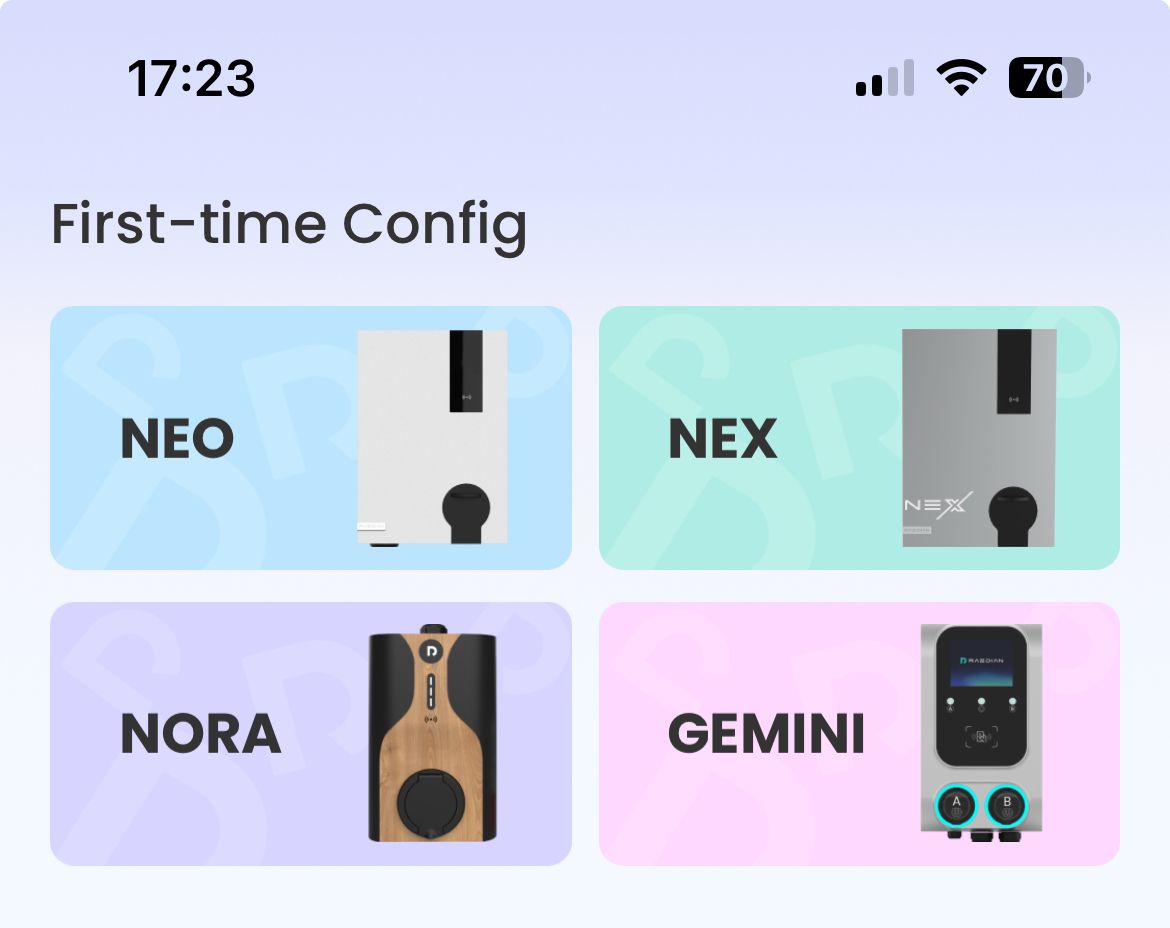

• Na interface do ecrã, na primeira configuração, aparecem as diferentes gamas de carregadores RAEDIAN. Escolher a gama à qual pertence o carregador a utilizar.

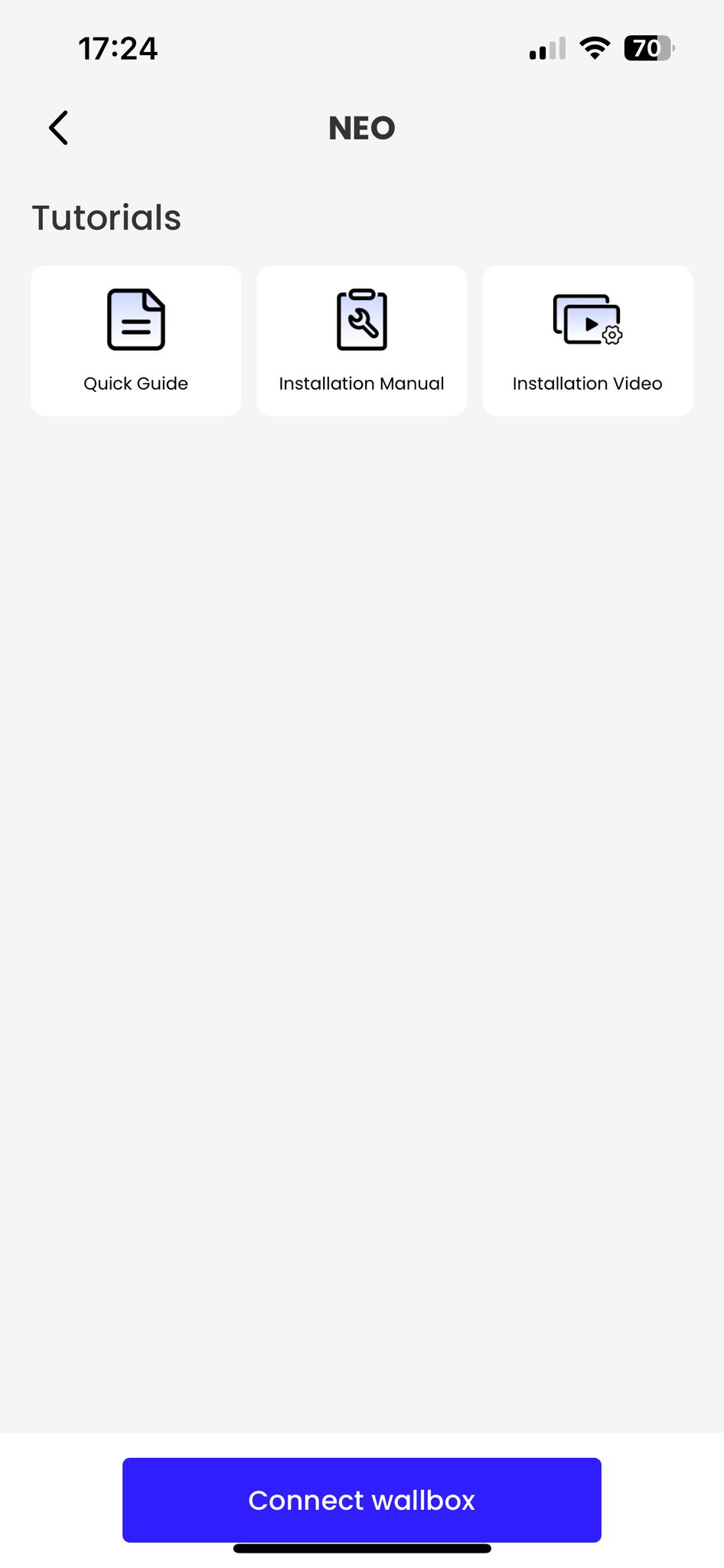

• Uma vez escolhido o carregador, aparecem diferentes tutoriais (Guia rápido, manual e vídeo de instalação) que podem ser úteis para o instalador. Ligar o carregador.

• Para a primeira configuração, é necessário ter rede ou ligação WiFi. Para os arranques sem cobertura, existem 2 opções:

1. Trazer um cabo de rede de um router e um repetidor de sinal WiFi (este pode ser utilizado para monitorizar o carregador mais tarde).
2. Pré-configurar o carregador na oficina/sede e instalá-lo mais tarde.

LIGAR O CARREGADOR

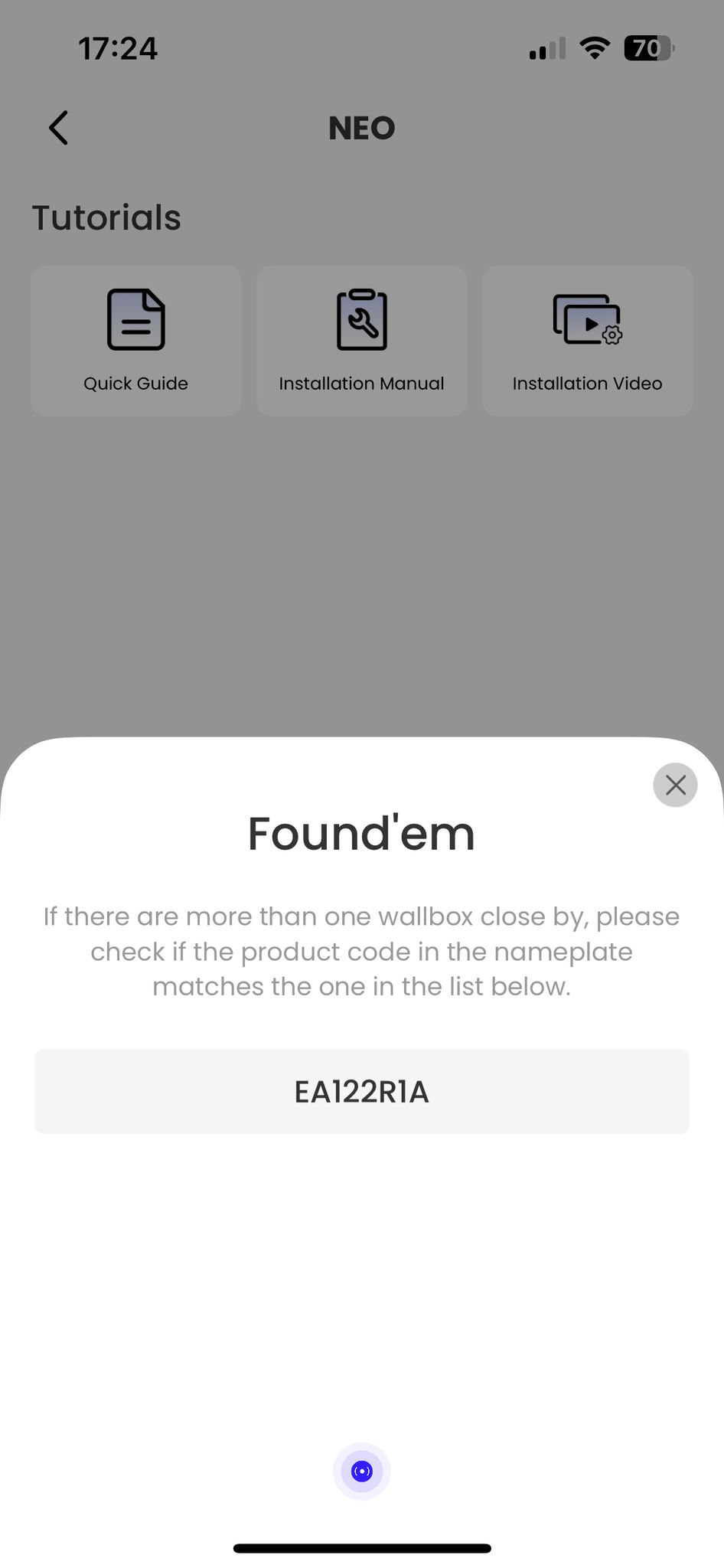

• Selecione o carregador a iniciar (o número de série aparece quando o Bluetooth está ligado) e ligue-o. Para garantir que o número de série está correto, este pode ser encontrado em vários locais:

1. No interior da tampa traseira do carregador.
2. Na argola esquerda do carregador.
3. No manual de instruções que vem na caixa (é aconselhável não o deitar fora).

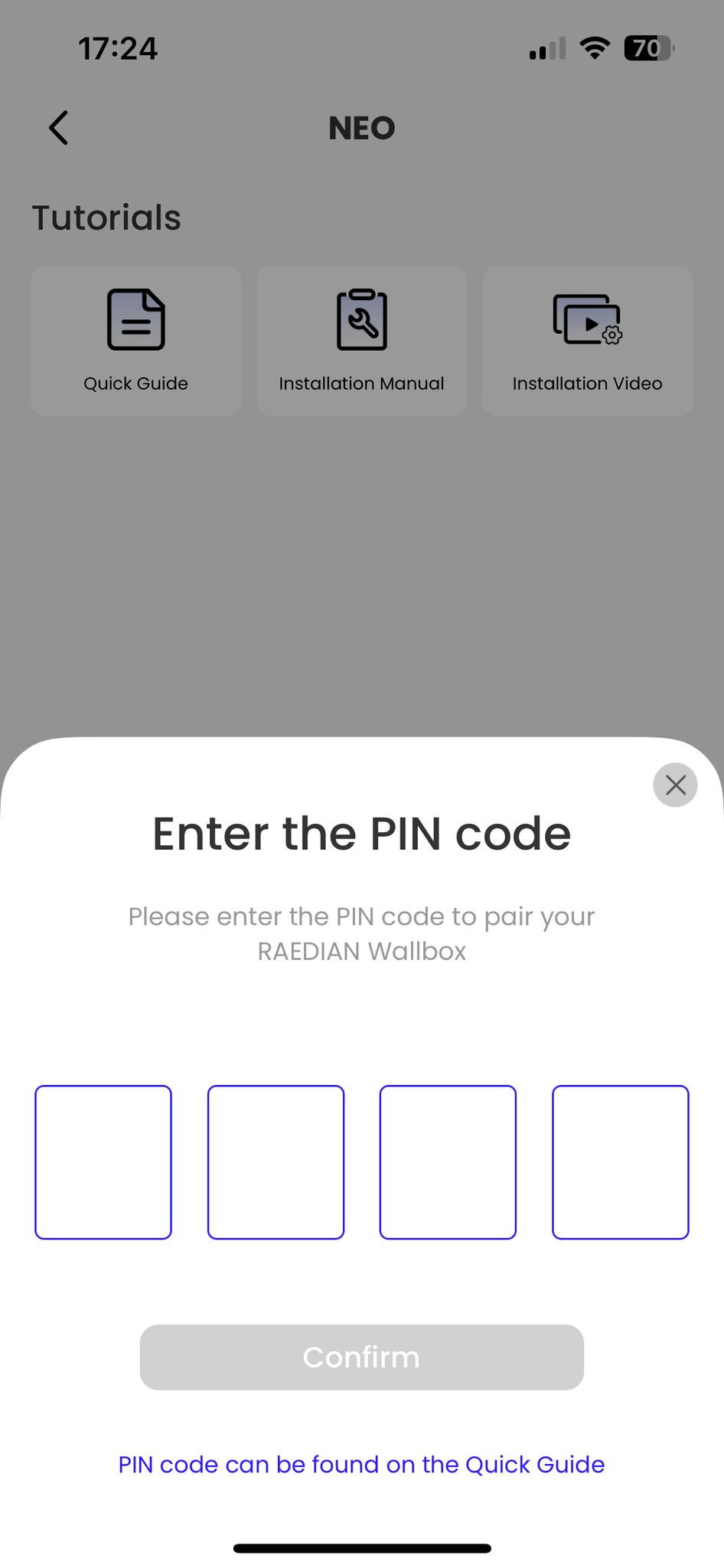

• Introduza o PIN do carregador que pretende iniciar. O PIN pode ser encontrado em diferentes locais:

1. No interior da tampa traseira do carregador.
2. No manual de instruções que vem na caixa(é aconselhável não se desfazer dele).

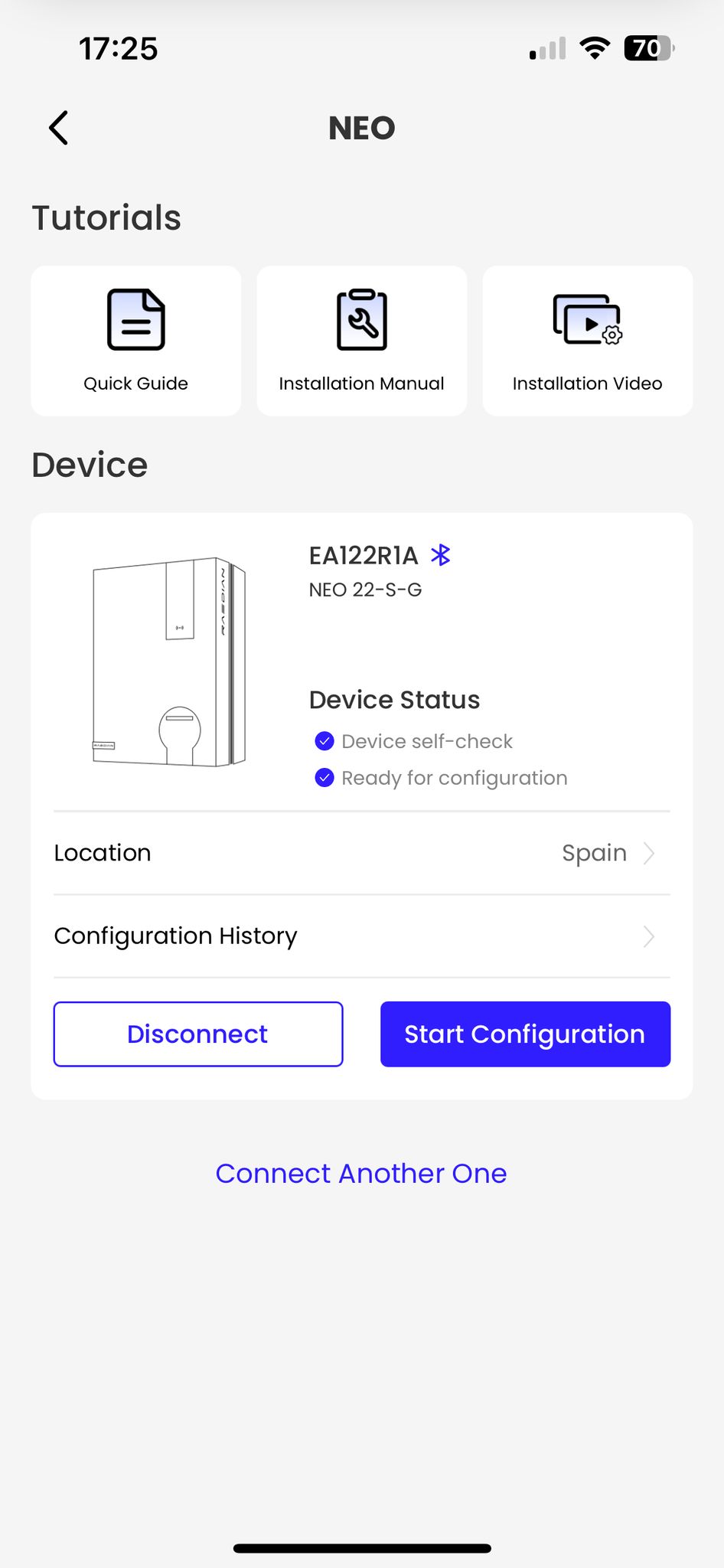

• Ao introduzir o número de série e o PIN, aparece um ecrã com o dispositivo e o número de série. Depois de ter verificado que se trata do carregador correto, selecione a localização (automaticamente, ativando a localização no Smartphone, ou manualmente) e inicie a configuração.

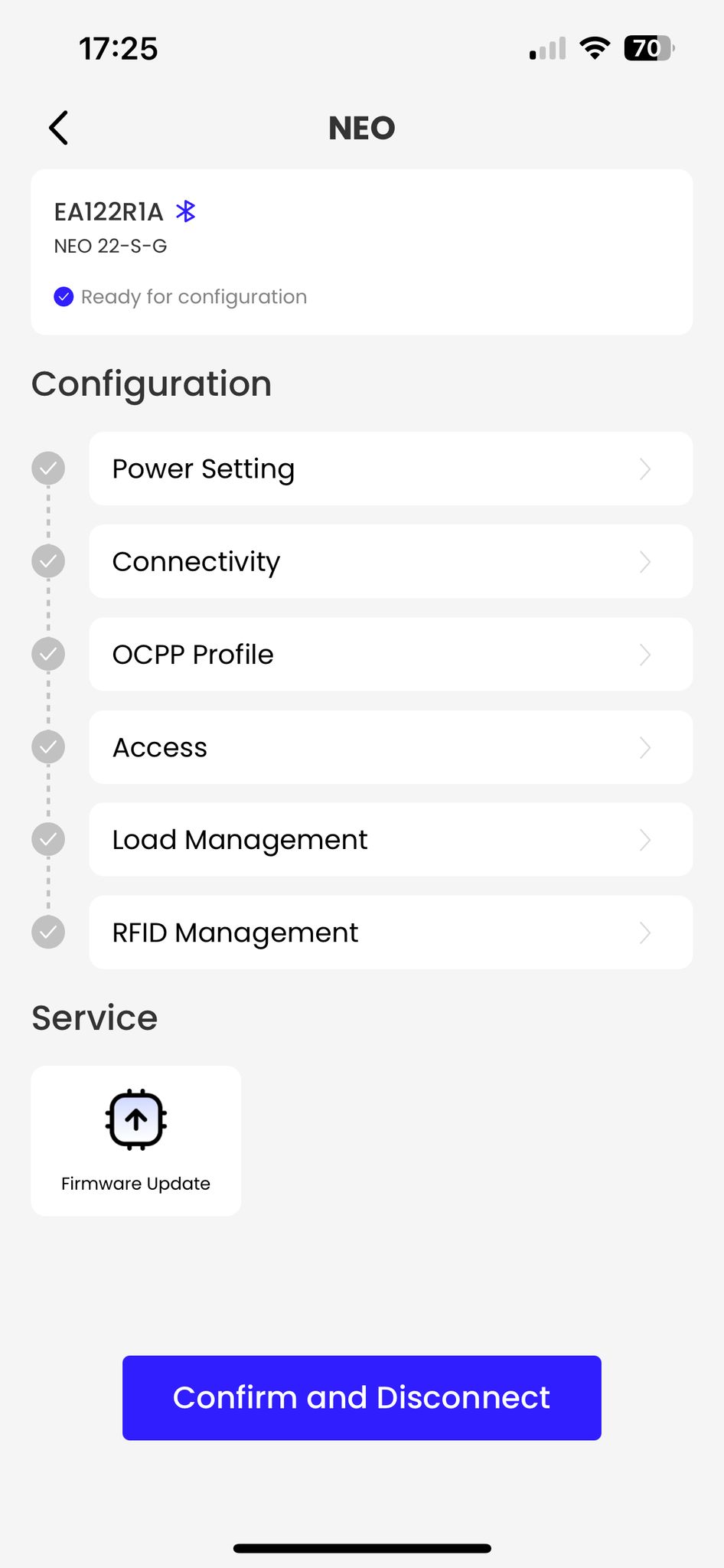

CONFIGURAÇÃO

Esta é a parte mais importante do arranque.

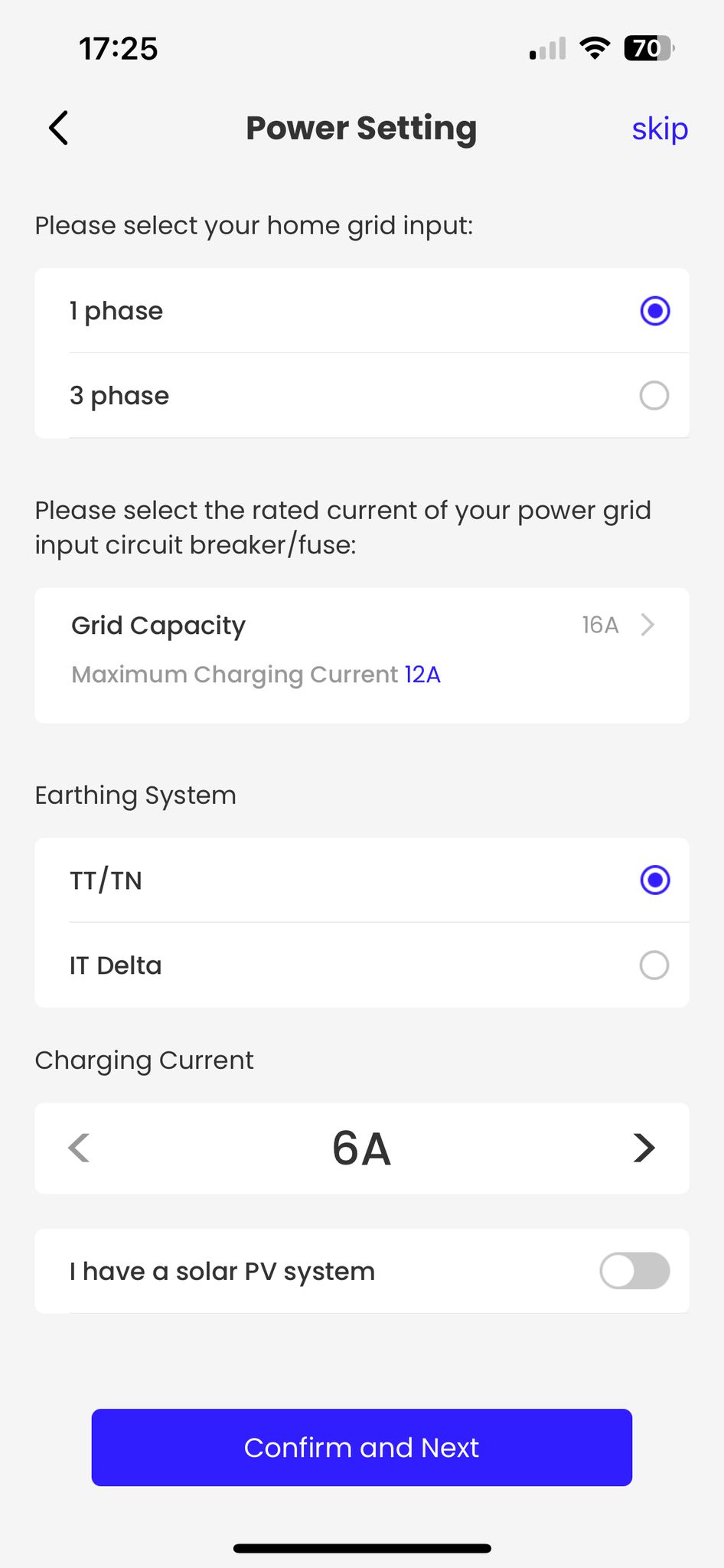

• Em primeiro lugar, introduza a configuração de energia. Este passo é importante, pois vai definir a potência máxima da instalação e a potência máxima a que o veículo pode ser carregado (será sempre inferior à disponível). Um erro neste passo pode ignorar as protecções da instalação. Devem ser introduzidos os seguintes dados:

1. Entrada da rede doméstica: Selecionar se a instalação é monofásica (1 fase) ou trifásica (3 fases).
2. Corrente nominal do disjuntor/fusível da entrada da rede: Selecionar a corrente do interrutor diferencial do quadro elétrico. A corrente de carga será sempre inferior.
3. Sistema de ligação à terra: Selecionar o sistema utilizado na instalação. Normalmente é um sistema TN/TT.
4. Corrente de carga: Selecione a corrente máxima à qual o veículo elétrico será carregado. Será sempre inferior à corrente nominal de entrada da rede.

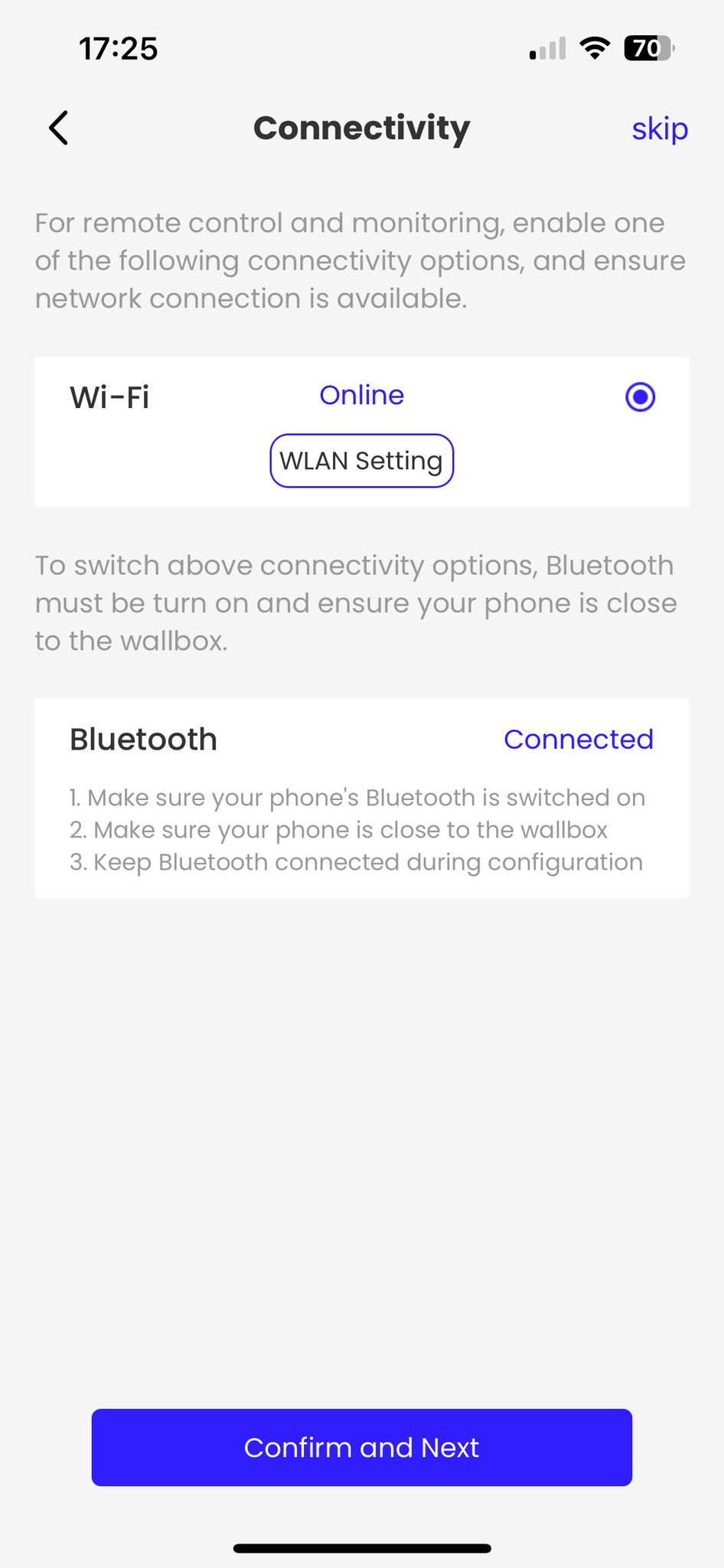

• Em seguida, entrar na conetividade. Escolhe-se como o carregador deve ser ligado para o monitorizar durante a utilização.

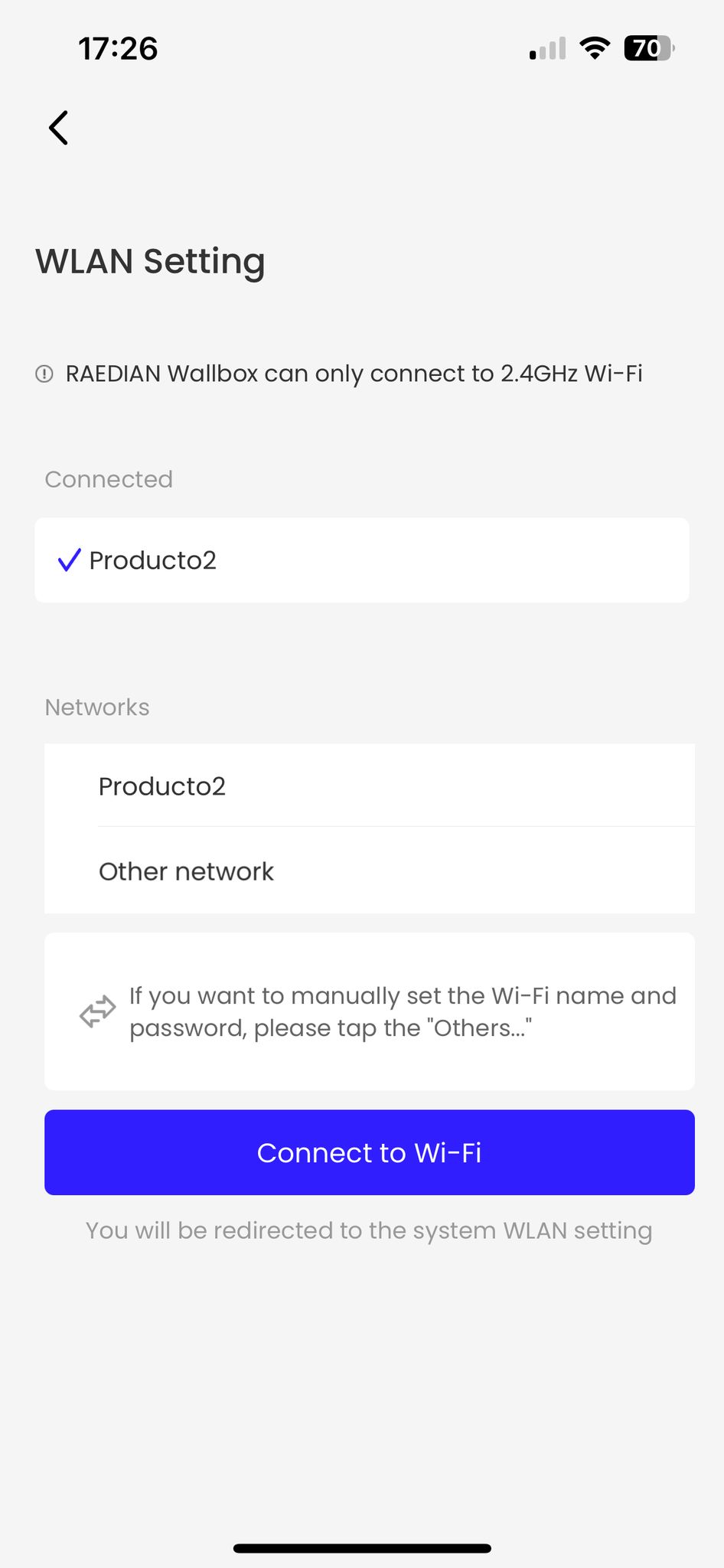

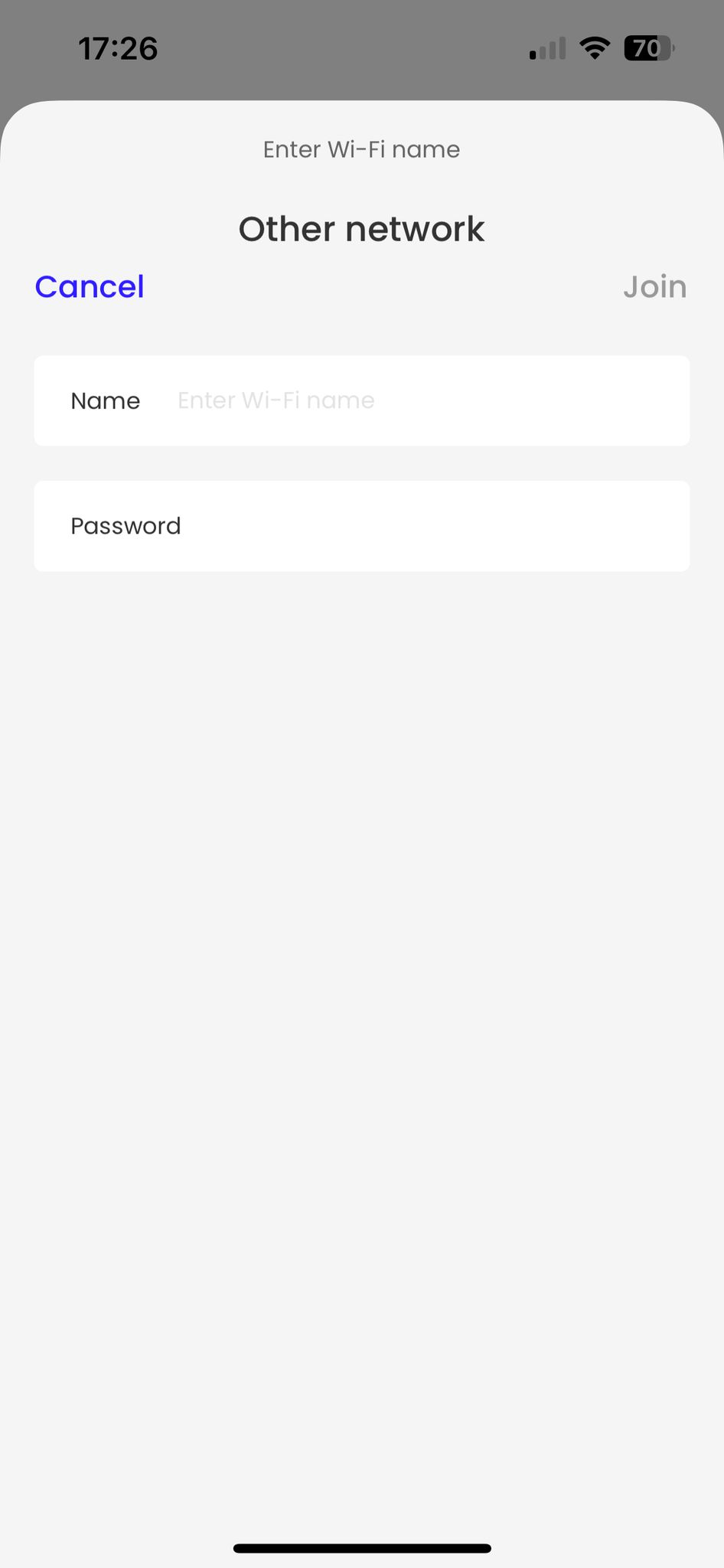

1. WiFi. Disponível em todas as gamas RAEDIAN. É necessária uma rede de 2.4 GHz. Nome da rede + palavra-passe. Típico para instalações residenciais ou comerciais com um único ponto de carregamento.
2. Bluetooth: Disponível em todas as gamas RAEDIAN. Uma vez configurado, liga-se automaticamente quando se encontra nas proximidades do carregador. Típico para monitorização local, atualizações e relatórios.
3. Ethernet: Disponível nas gamas NEX e GEMINI. Típico em instalações comerciais ou instalações com mais do que um ponto de carregamento, para carregadores em cadeia.
4. 4G: Gamas NEX, GEMINI e NEO com eSIM incorporado. Pode ser utilizado o eSIM incorporado no carregador ou pode ser inserido um SIM físico pelo cliente (desde que esteja desbloqueado). Típico em sistemas em que não é possível transportar uma rede WiFi ou Ethernet.

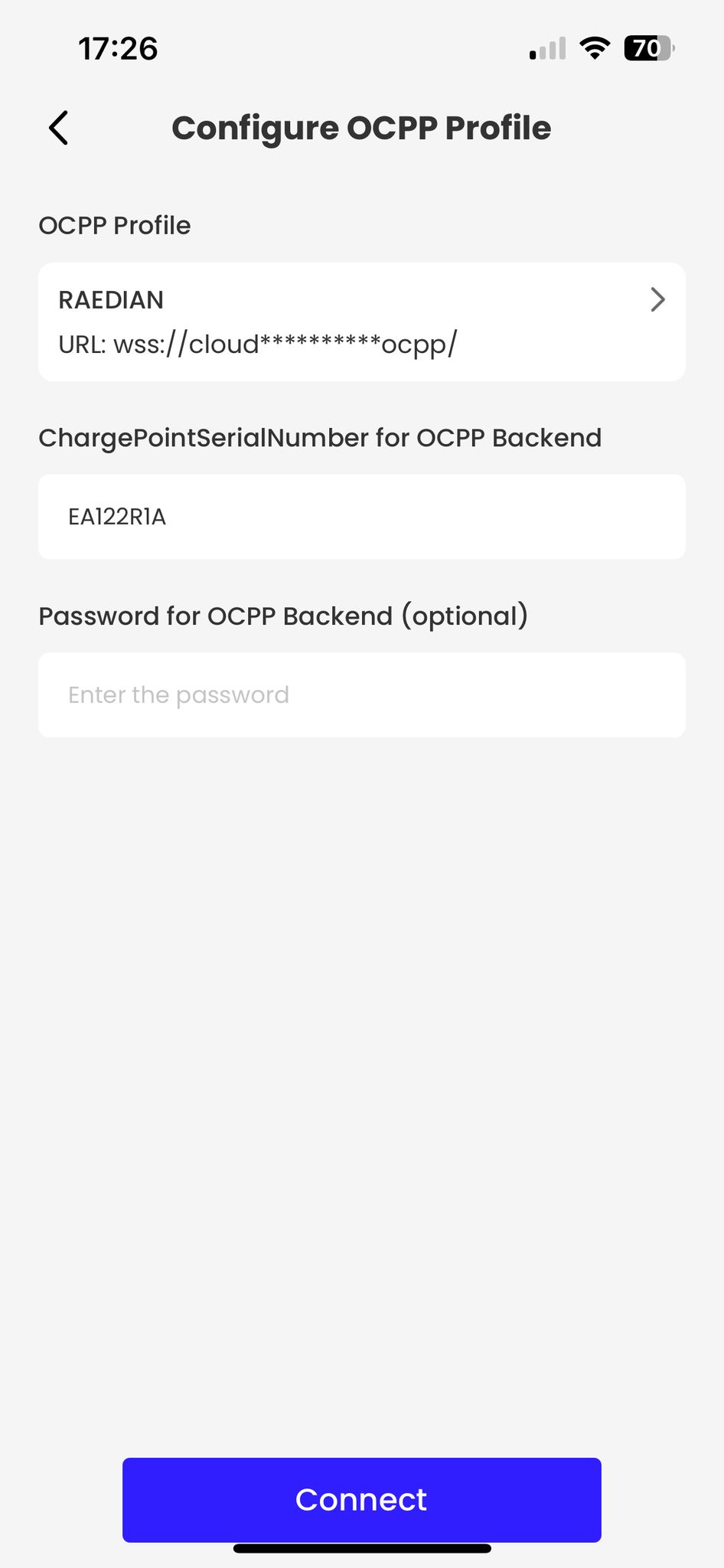

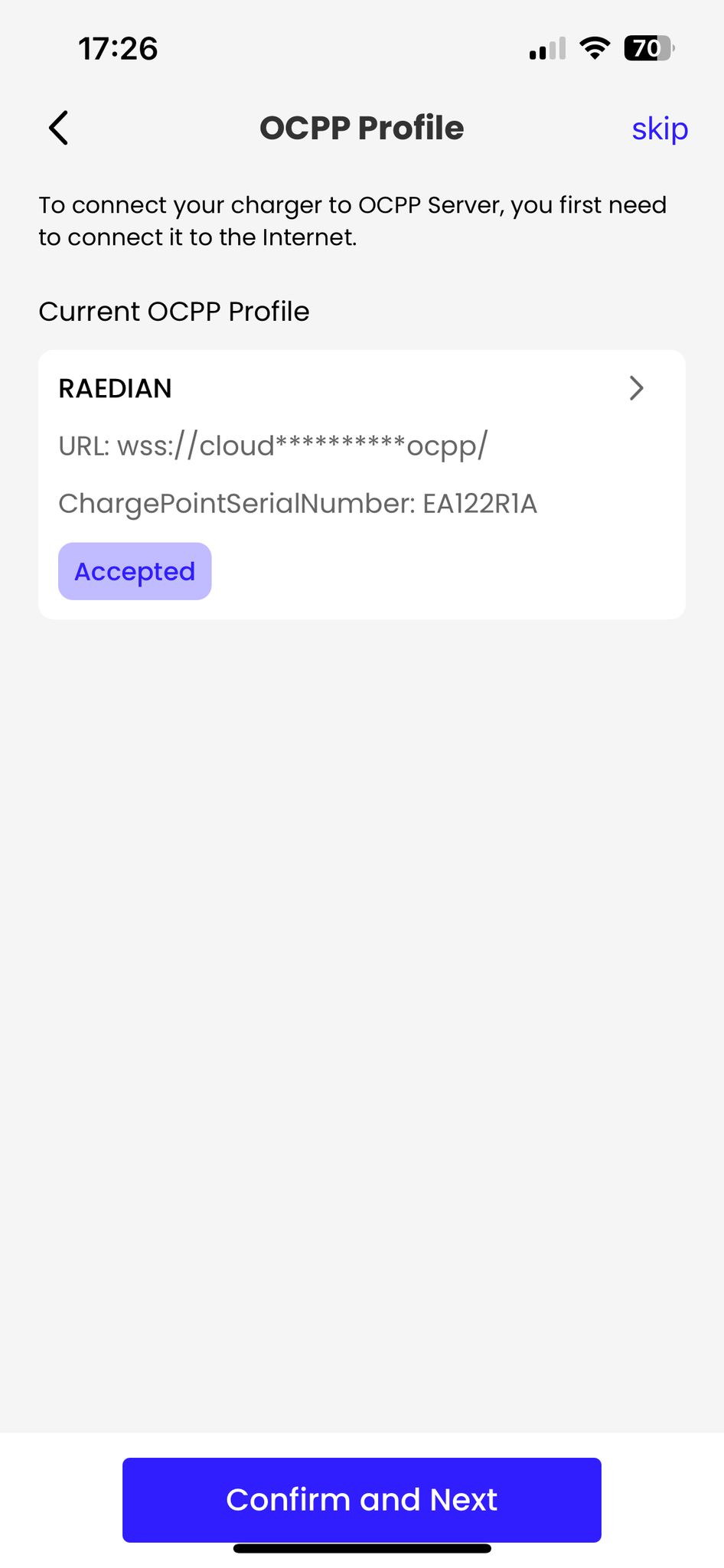

• O passo seguinte é o perfil OCPP, se e quando for necessário monitorizar, gerir o consumo, os encargos e os relatórios através de plataformas de terceiros. Trata-se, portanto, de um passo opcional. Aparece o perfil padrão RAEDIAN OCPP 1.6, no menu suspenso são escritas as credenciais (perfil OCPP e password) da aplicação de terceiros. É necessário que estas aceitem o protocolo OCPP 1.6.

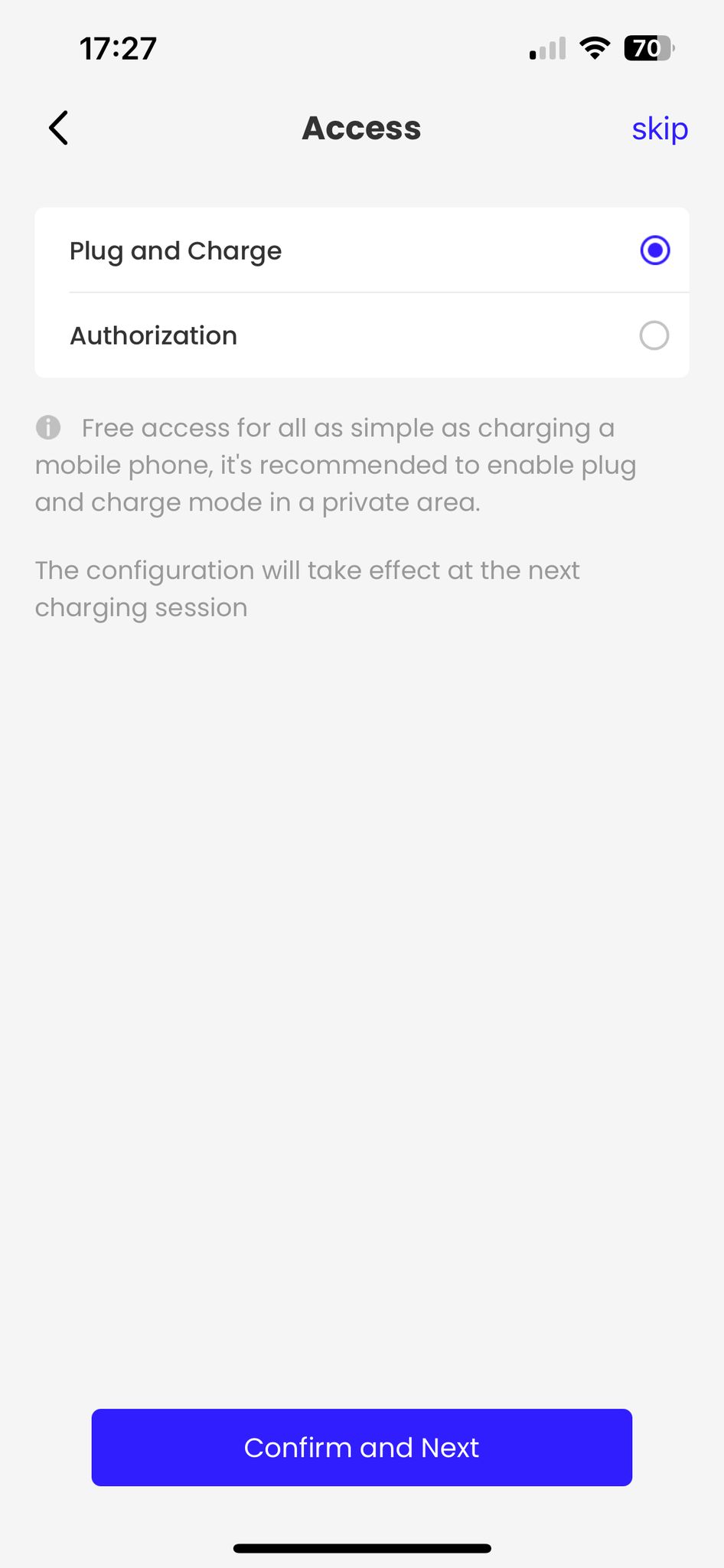

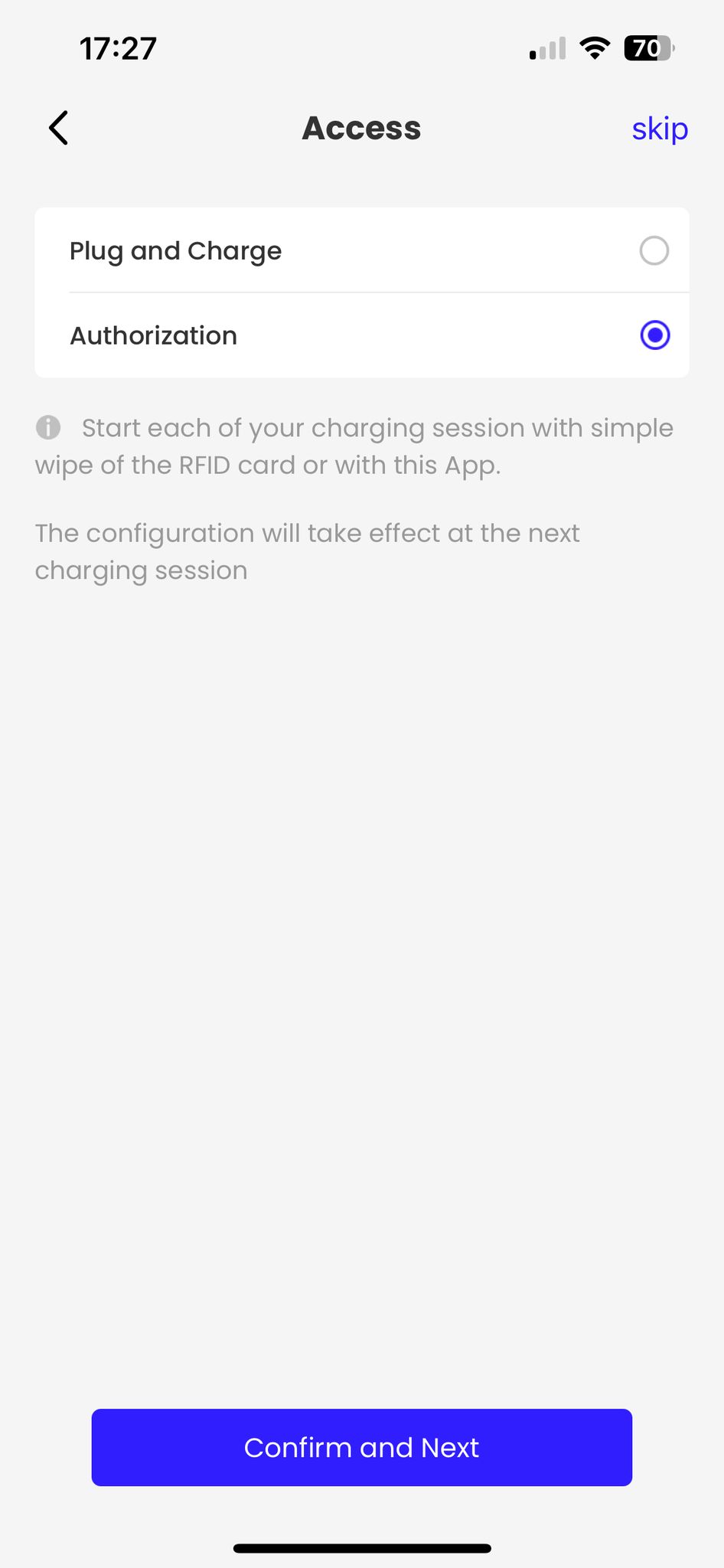

• De seguida, acesso. Aqui define-se como vai ser a interação entre o carregador e a pessoa. Existem duas opções.

1. Plug & Play: Não são necessárias credenciais. Mais comum em casas unifamiliares ou em algum tipo de empresa onde qualquer pessoa pode carregar.
2. Autorização: Com cartão RFID ou através de acesso com a App. Nos casos em que se pretende que apenas determinadas pessoas possam carregar, como um parque de estacionamento público ou uma empresa.

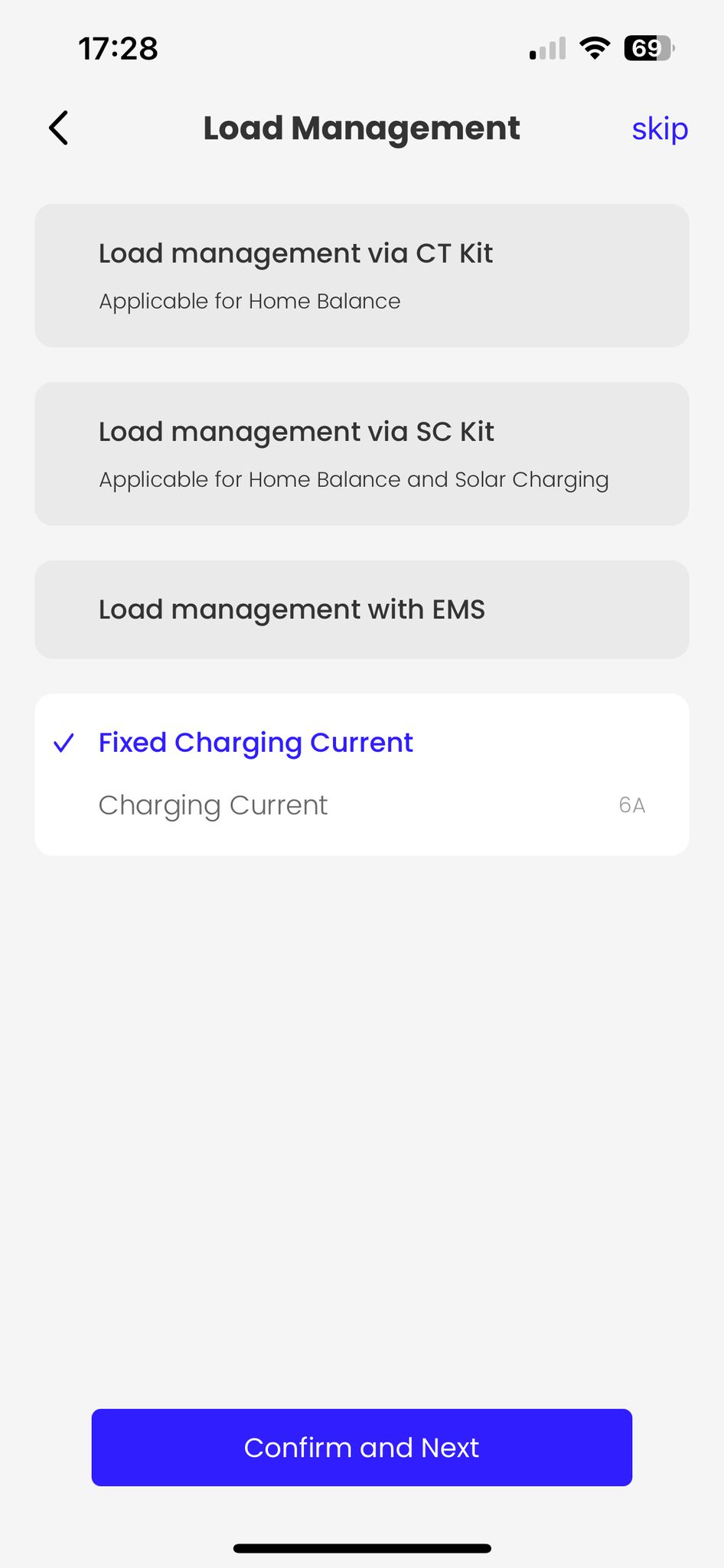

• O passo seguinte é a gestão do carregamento. Este é um passo importante pois vai definir como o veículo elétrico vai ser carregado. Existem várias opções:

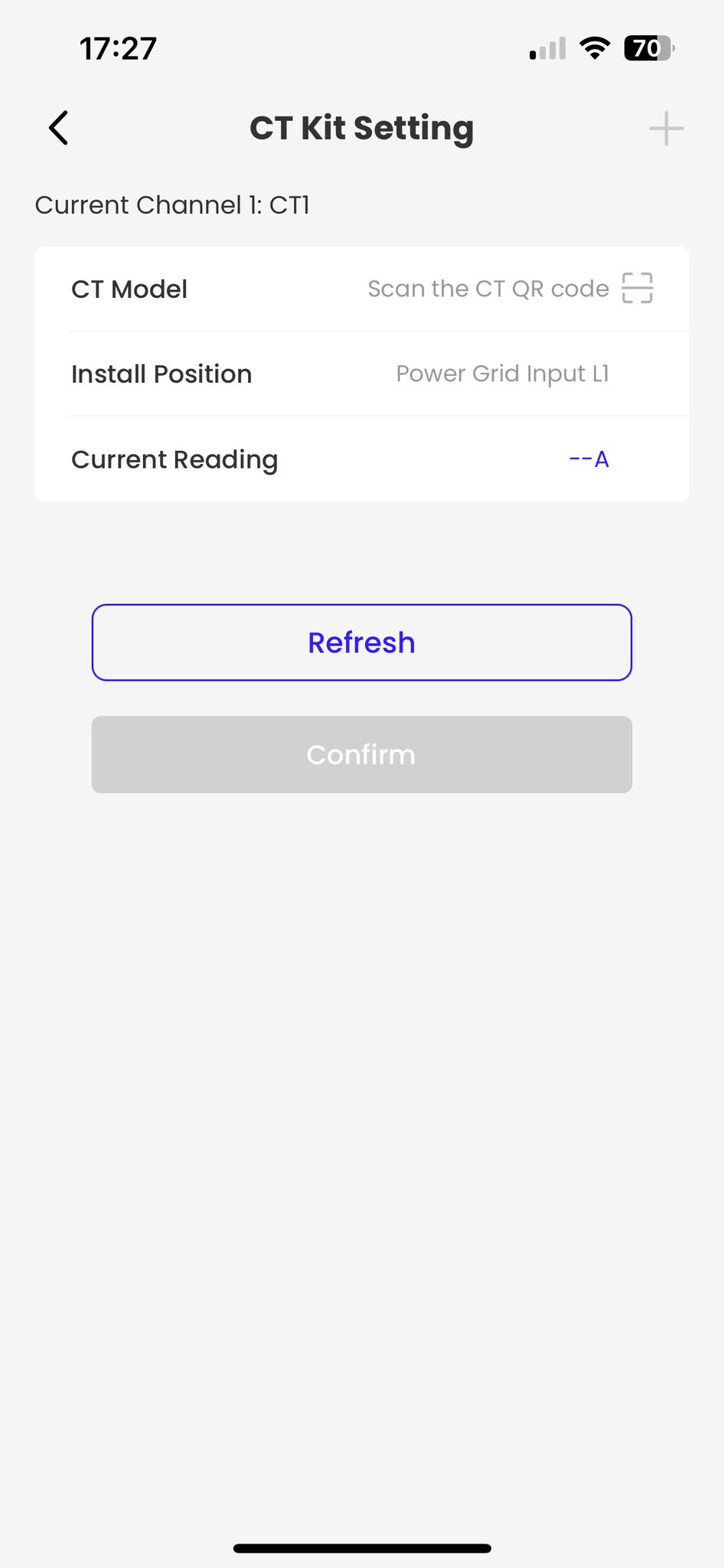

1. Gestão do carregamento por kit CT: habitual nos carregadores residenciais, onde existe apenas um carregador por instalação.

O kit CT é um transformador toroidal de corrente que é incorporada na caixa do carregador. Para instalações trifásicas, serão necessárias 2 pinças adicionais (RD-NEO-CT-80A). Estas pinças lêem o consumo da instalação e permitem que o carregador carregue com a potência mais elevada disponível na linha, de modo a produzir uma carga eficiente e segura.

O código QR nas pinças deve ser digitalizado na aplicação. Estas pinças são ligadas a um adaptador, que também vem na caixa, e que, por sua vez, tem de ser ligado por um cabo de de rede ao carregador para equilibrar a carga.

A pinça deve ser posicionada de forma a ler os dados corretamente. Isto é simplesmente verificado se a leitura da corrente dá dados positivos. Caso contrário, deve ser ligada na direção oposta.

No caso de instalações trifásicas, é necessário indicar a posição de instalação de cada pinça (L1, L2, L3). Nas instalações monofásicas, apenas uma posição deve ser indicada (L1).

Se tiver uma instalação monofásica de painéis solares, pode adicionar uma pinça adicional à saída do inversor, indicá-la na App e carregar apenas com energia solar excedente(Solar Only).

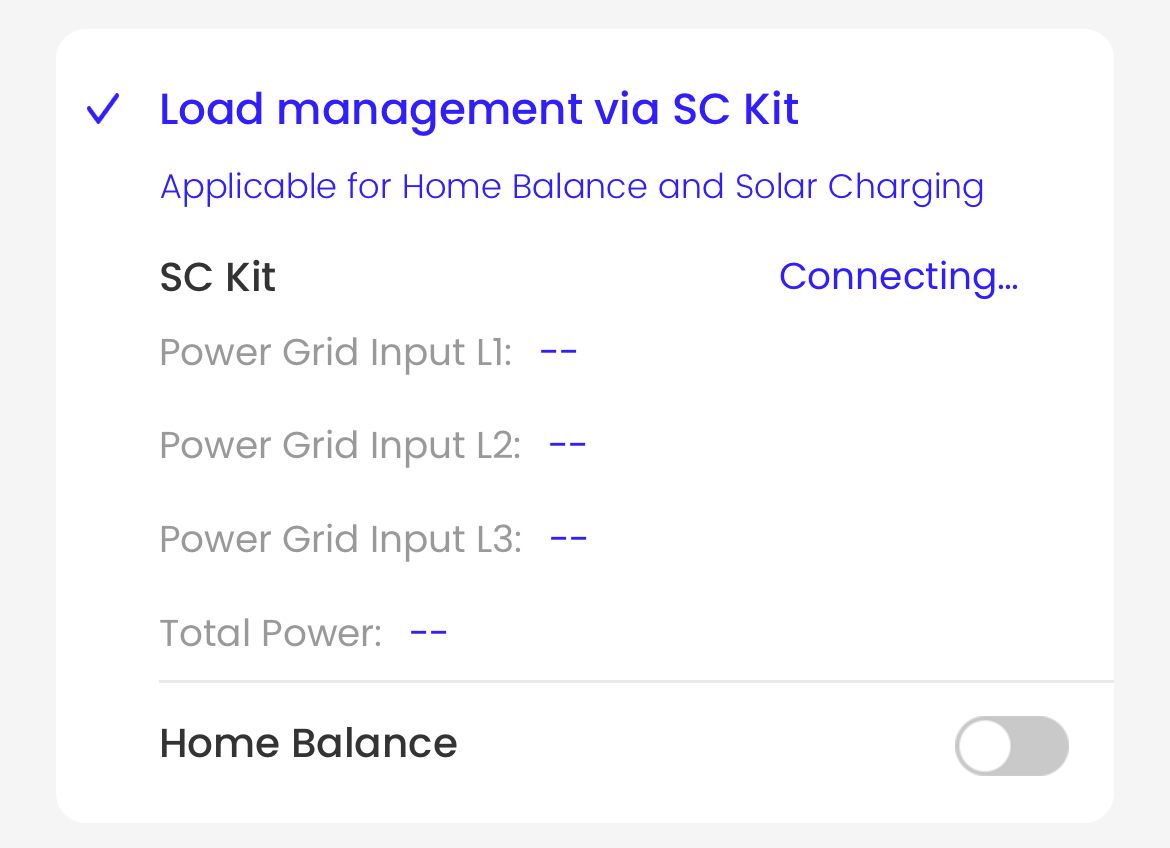

2. Gestão de carga via SC Kit: comum em instalações residenciais com sistemas solares trifásicos ou instalações comerciais e industriais

O SC Kit é um Smart Meter bidirecional adicional para calha DIN da RAEDIAN. Estão disponíveis modelos monofásicos e trifásicos, com pinças incluídas para ler o consumo da instalação.

É ligado via RS485 ao adaptador, que vem na caixa do carregador, que por sua vez é ligado via cabo de rede ao carregador e é lido através da App. As pinças lêem o consumo da instalação e permitem que o carregador carregue com a potência mais alta disponível na linha, de modo a produzir uma carga eficiente e segura.

Tem a opção da função Solar Only (carregamento exclusivamente com radiação solar excedente). Como é um contador bidirecional, não há necessidade de pinças adicionais, uma vez que lê a potência de entrada e de saída.

3. Gestão de carga através de EMS: Típico para instaladores ou clientes que trabalham com aplicações de terceiros.

Com um Smart Meter externo. O adaptador de carregamento é ligado ao contador inteligente através do RS485.

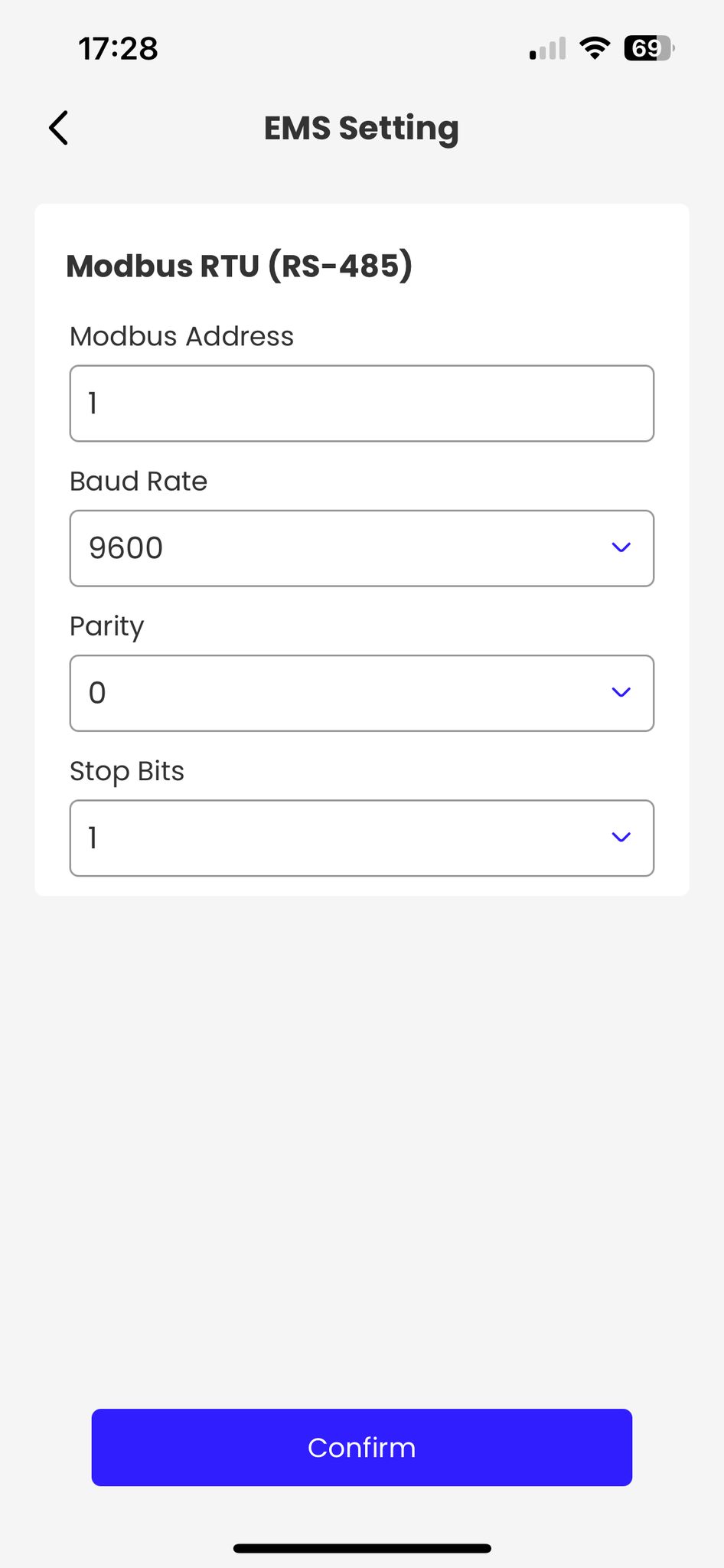

É necessário indicar os dados do Smart Meter para um funcionamento correto: endereço Modbus, taxa de transmissão, paridade e bits de paragem.

4. Corrente de carga fixa: habitual nos casos em que o carregador tem muita energia disponível (uma empresa ou um armazém).

Definir o carregador para carregar sempre com a mesma potência. É necessário ter cuidado porque, se a corrente definida for superior à corrente disponível, as protecções eléctricas da instalação serão acionadas. Este é o modo predefinido, a corrente é indicada acima na configuração da potência.

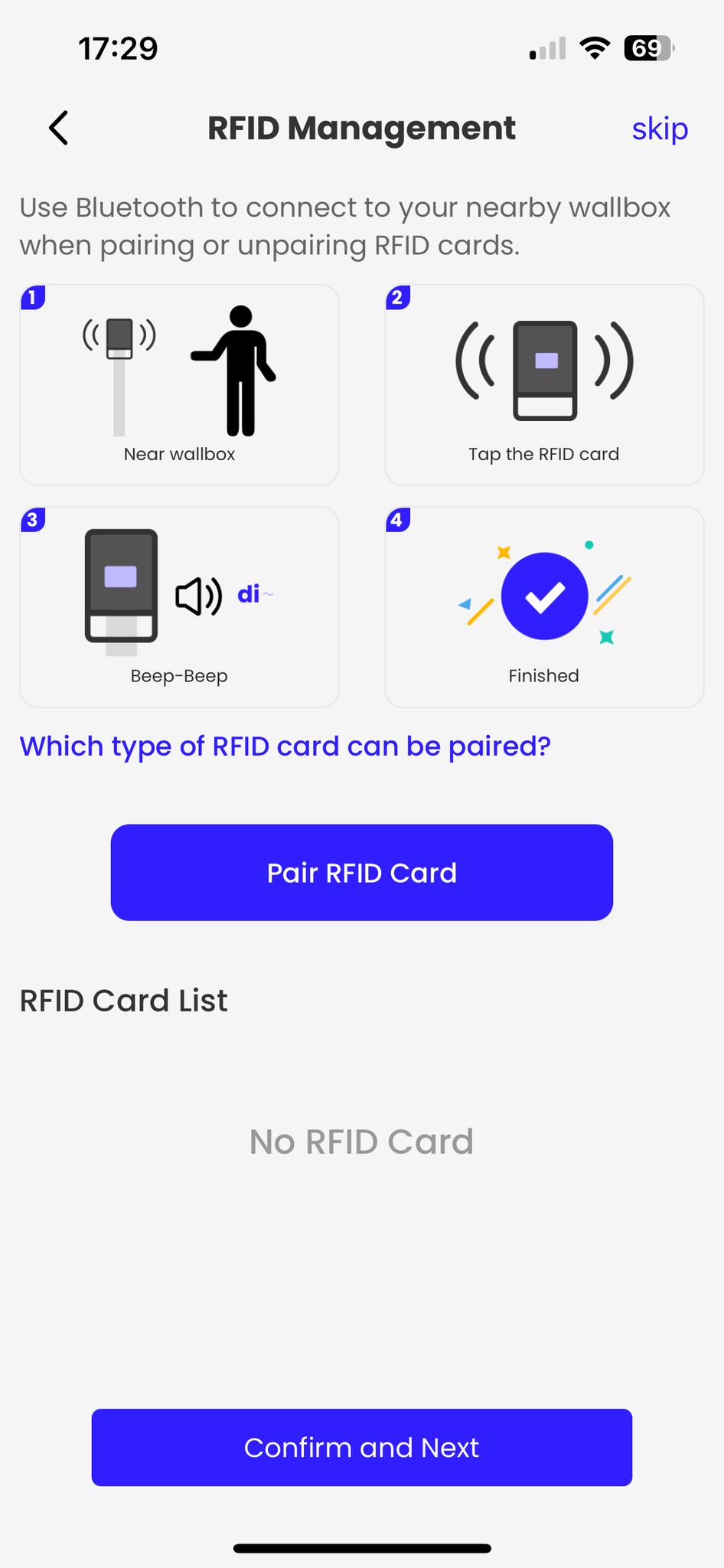

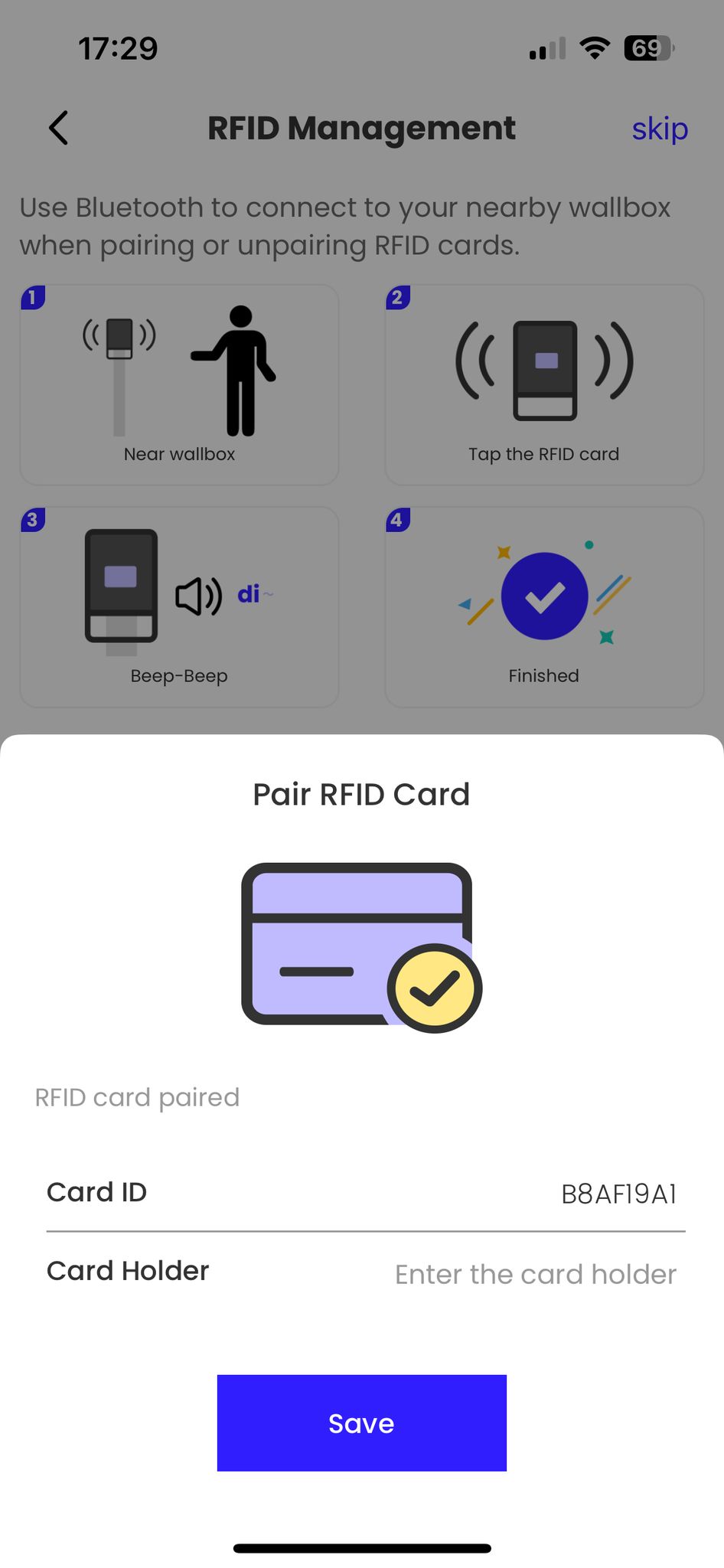

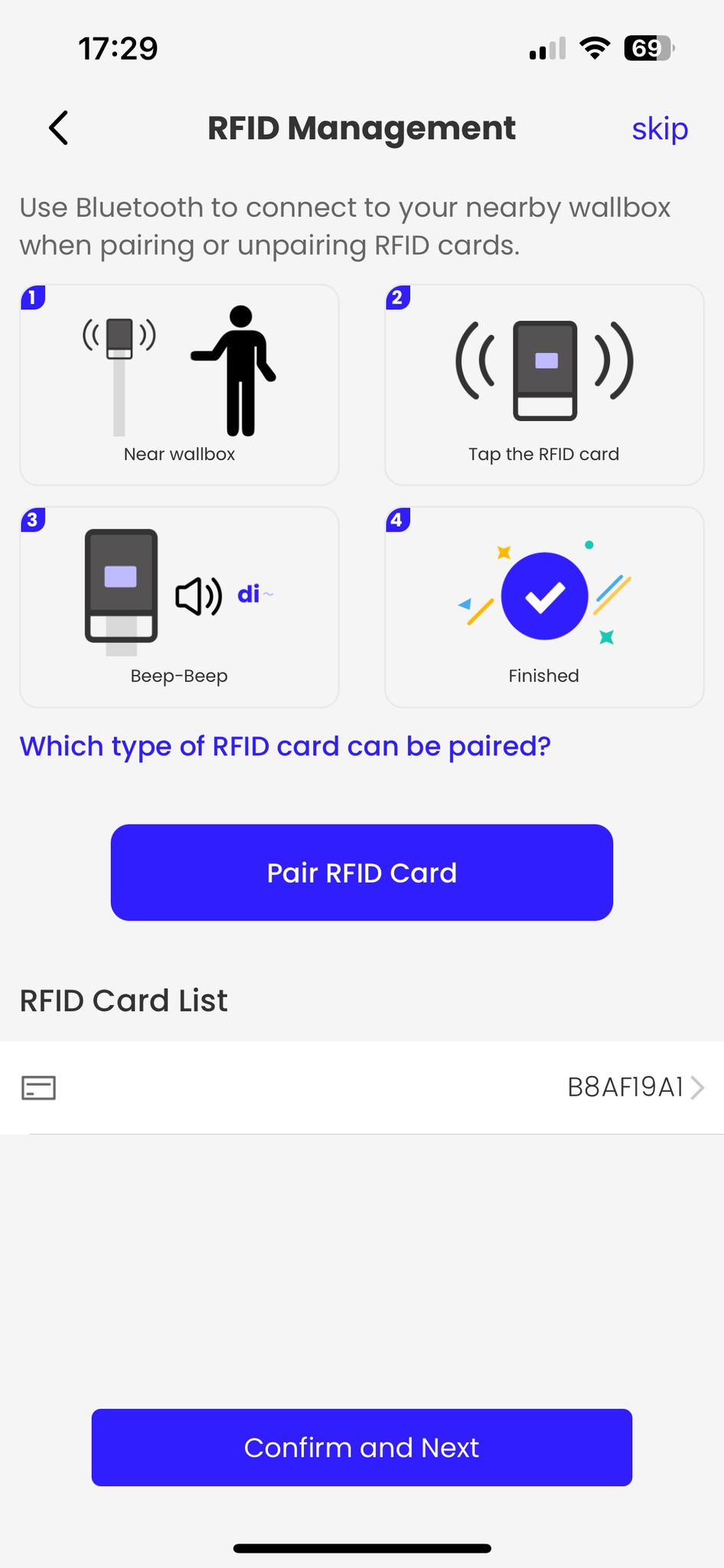

• Depois, há a gestão RFID. Trata-se de uma etapa opcional, comum quando o acesso ao carregador é restrito a determinadas pessoas, como num parque de estacionamento público, ou nos casos em que é necessário carregar indiretamente de acordo com o consumo (estacionamento numa comunidade de bairro, hóspedes num hotel). Para atribuir cartões RFID ao carregador, é muito simples. No local, o cartão é passado pelo leitor do carregador (situado na parte inferior do ecrã), ouve-se um "bip", aceita-se e o cartão é emparelhado.

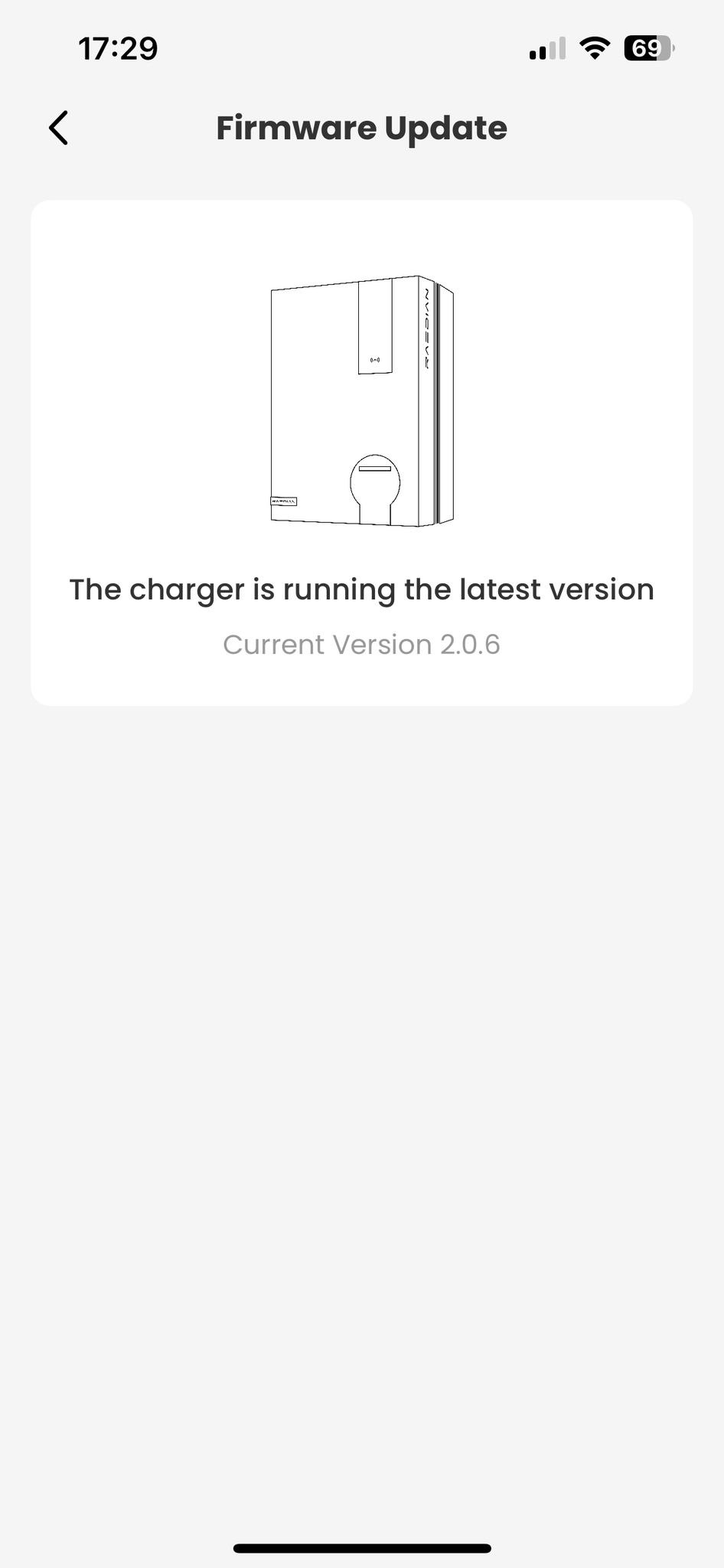

• A última etapa da configuração é a atualização do firmware. Recomenda-se vivamente a atualização do firmware do carregador durante o arranque. Durante a atualização, que demora alguns minutos, não desligue o carregador.

• Quando o carregador tiver sido atualizado, confirme e desligue. O carregador está agora pronto a ser utilizado.
