Neste tutorial, utilizámos os seguintes dispositivos:
DS-KM9503: firmware V1.2.30 build 241014
3 x DS-KD8003-IME1(B): firmware V2.2.78 build 241012
3 x DS-KH6320Y-WTE2: firmware V2.2.96 build 241111
O primeiro objetivo é demonstrar a versatilidade do produto, utilizando monitores interiores de 2 fios com placas exteriores IP.
Por outro lado, esta simulação apresenta a seguinte topologia:
Uma painel será capaz de chamar todos os monitores (fora do recinto) e haverá dois edifícios, ambos com um painel.
PASSO 1

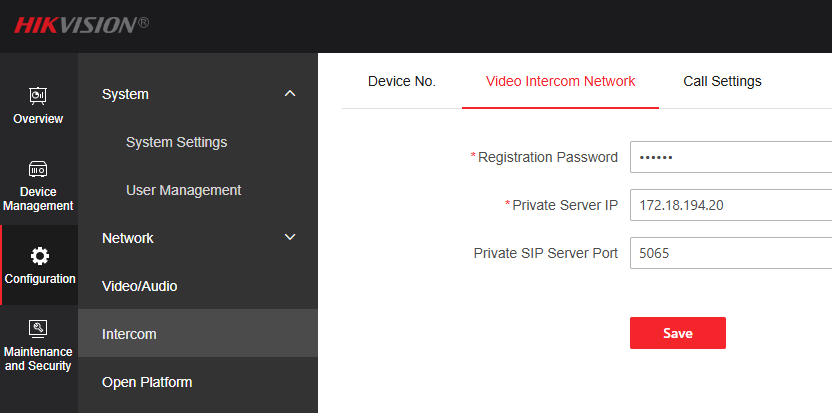

- Será necessário configurar uma Palavra-passe de Registo
- O IP da nossa MASTER STATION é 172.18.194.20, pelo que devemos introduzir este IP na secção PRIVATE SERVER IP.
- A porta por defeito é a 5065, pelo que a deixamos como está.
PASSO 2 - Aceder ao painel fora do recinto.

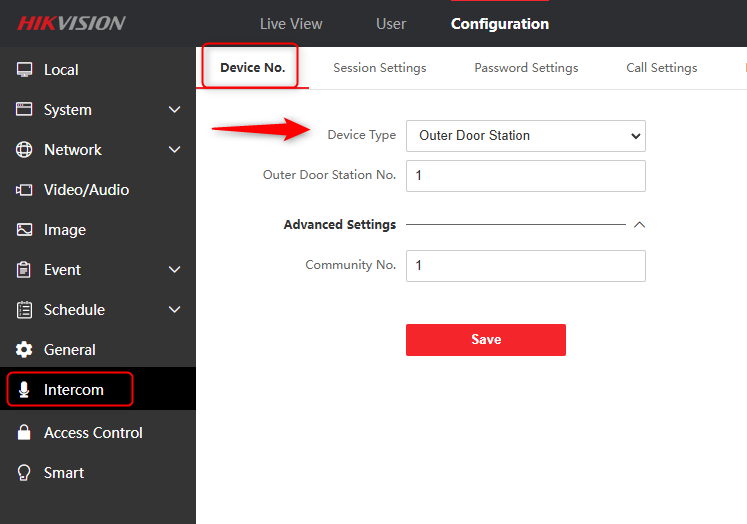

- Em DEVICE TYPE deve ser definido como "Outer Door Station".
PASSO 3

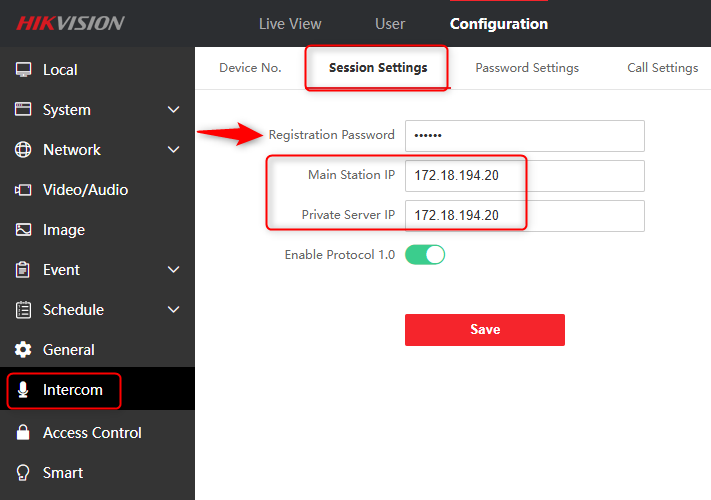

- Em "Session Settings" terá de definir a Palavra-passe de Registo que foi configurada na Master Station.
- Defina o IP da MASTER STATION no campo MAINS STATION IP e PRIVATE SERVER IP de acordo com a imagem abaixo.

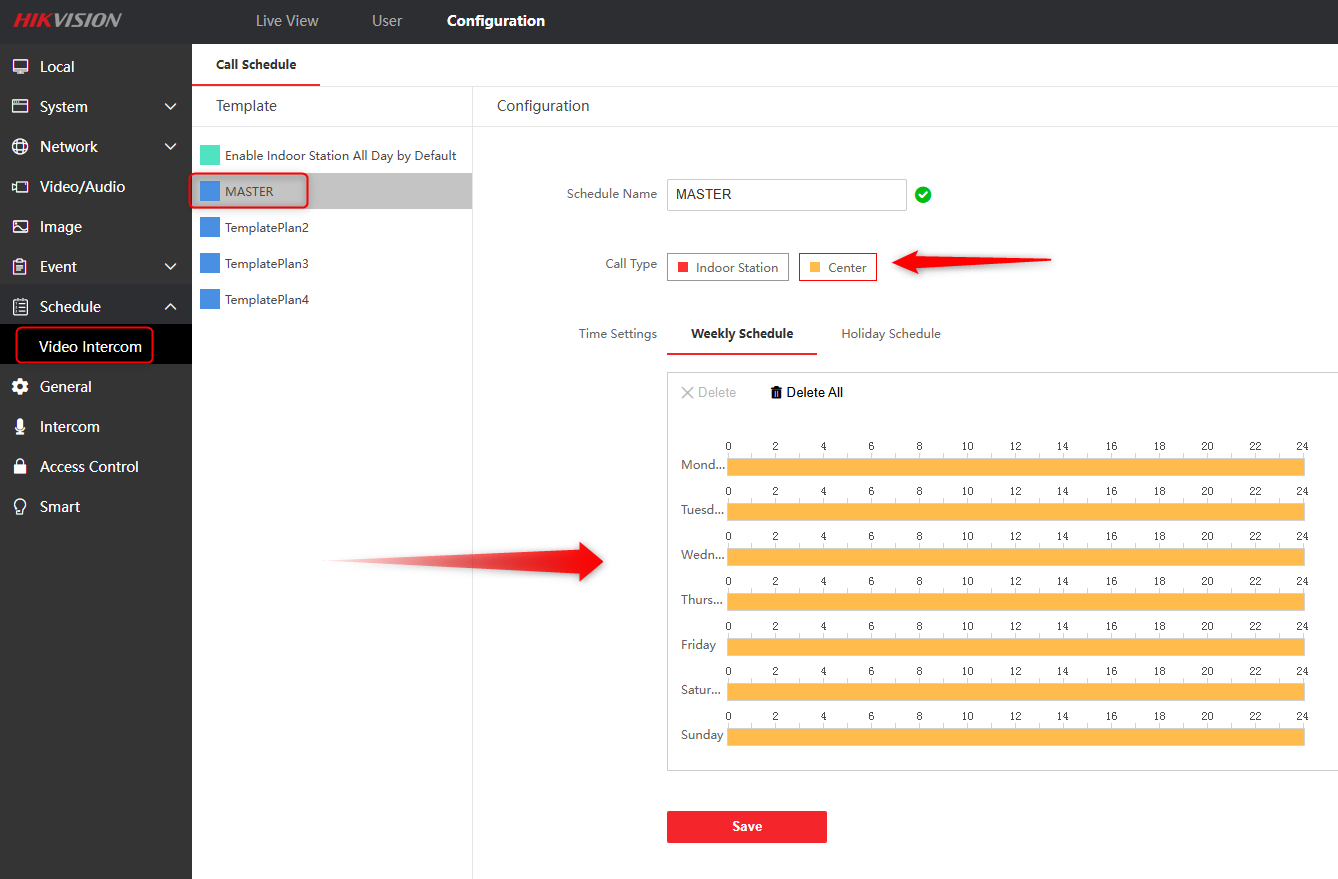

PASSO 4 - Se houver a necessidade de utilizar o botão principal do KD8003 para chamar a Master Station, defina uma tarefa e modifique um dos 4 calendários disponíveis para personalização
- Selecione a opção CENTER e "pinte" o calendário no horário definido para o botão chamar a Master Station.

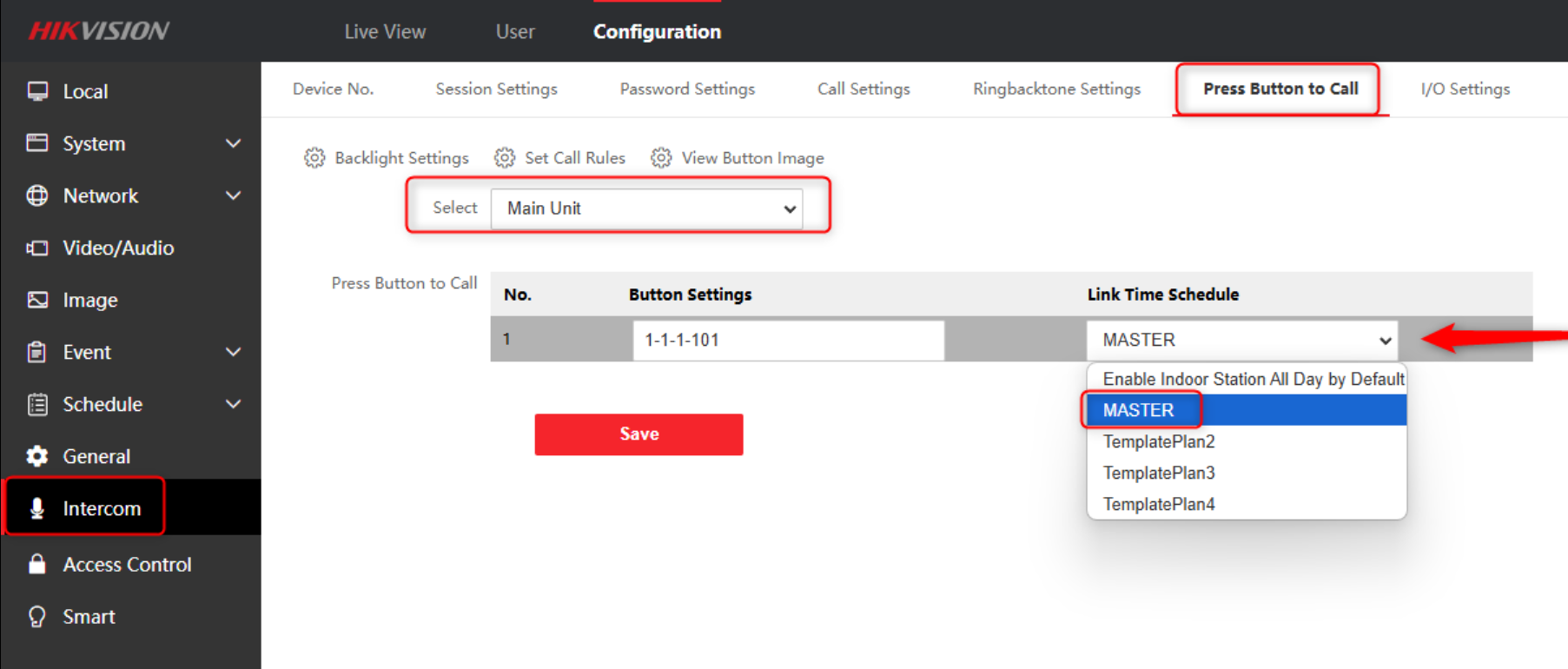

PASSO 5 - Na opção PRESS BUTTON TO CALL selecione "Main Unit" e depois no ecrã de tarefas selecione a tarefa criada anteriormente.
- Com esta opção configurada, sempre que o botão de chamada do KD8003 for pressionado, a chamada será enviada diretamente para a MASTER STATION.
SEGUINTE CONFIGURAÇÃO

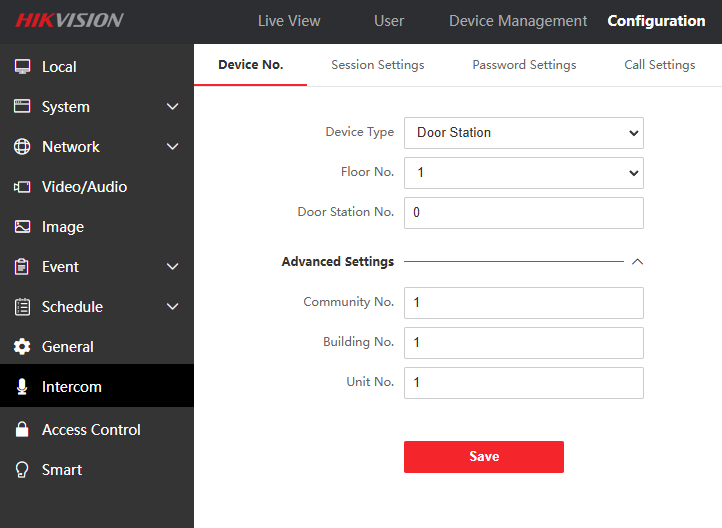

O próximo passo será configurar o painel que se encontra na porta do Edifício 1. Acedemos ao seu IP com o web browser.
A configuração poderá ficar como mostra a imagem seguinte:
Em Session Settings também será necessário introduzir a palavra-passe de registo da Master Station e o IP.
Também podemos repetir a etapa do botão de chamada para ligar à Master Station (PASSO 4).

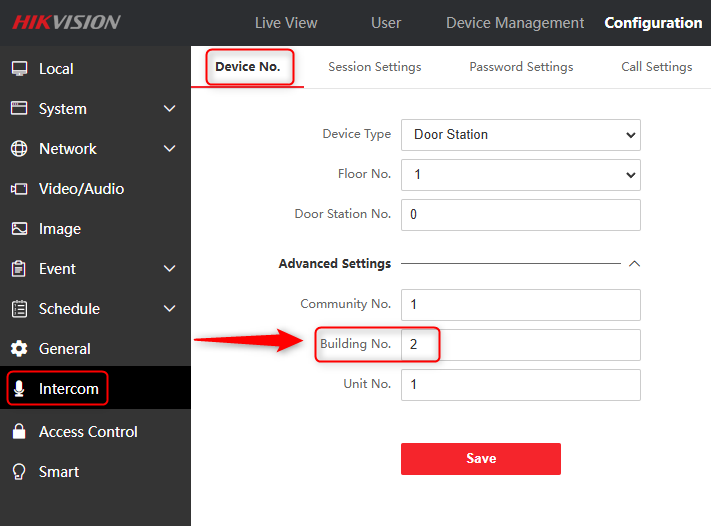

Este processo terá de ser repetido para o painel na porta do Edifício 2.
Devemos alterar apenas o número do Building, para que seja diferente do 1.
Os monitores devem ser configurados um a um:
Main Station IP Adress: IP da Master Station
(Main) Door Station IP Address: IP do painel na entrada de cada Edifício.
Center IP: IP da Master Station
Monitores Edifício 1:
Monitores Edifício 2:

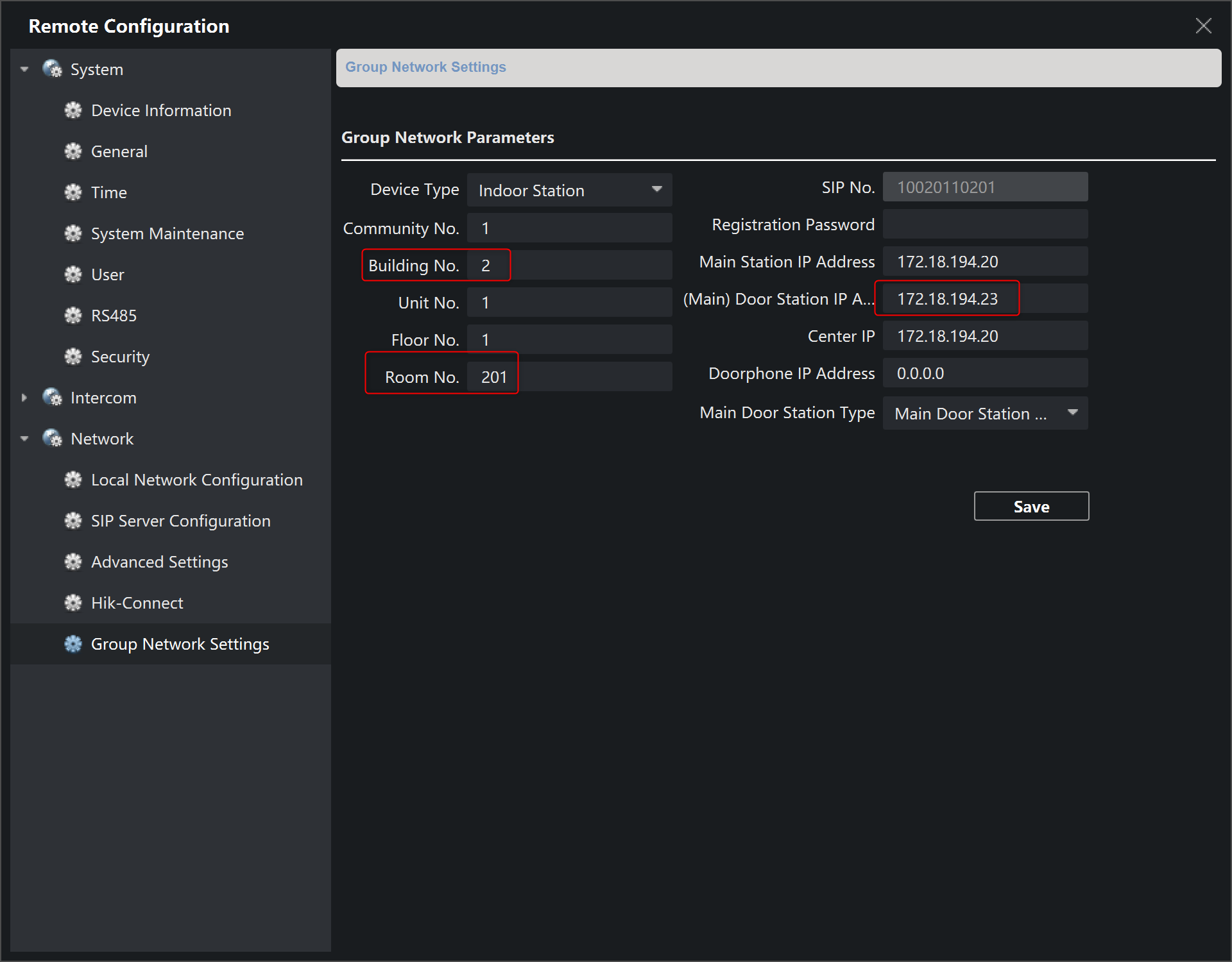

Verifique se cada monitor do Edifício 2 tem o número do Building correspondente ao painel do Edifício 2. O número da Room também deve estar configurado corretamente.
Também deve verificar os dados da Master Station e o IP correspondente ao painel do Edifício 2.
Pode verificar que no nosso caso o IP é 172.18.194.23

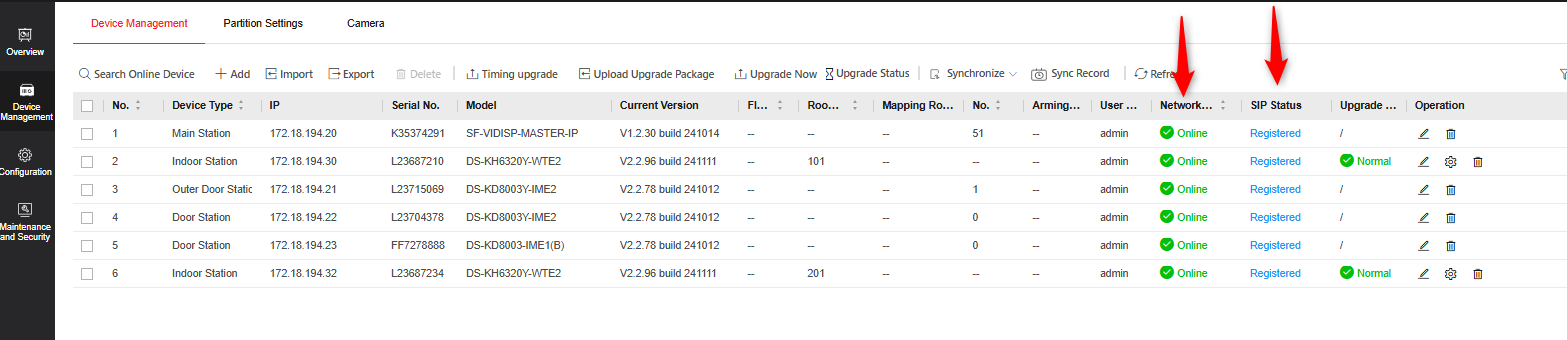

Uma vez concluídos estes passos, é recomendável verificar todos os equipamentos da MASTER STATION, para se certificar de que estão online e ligados corretamente
VERIFICAÇÃO FINAL

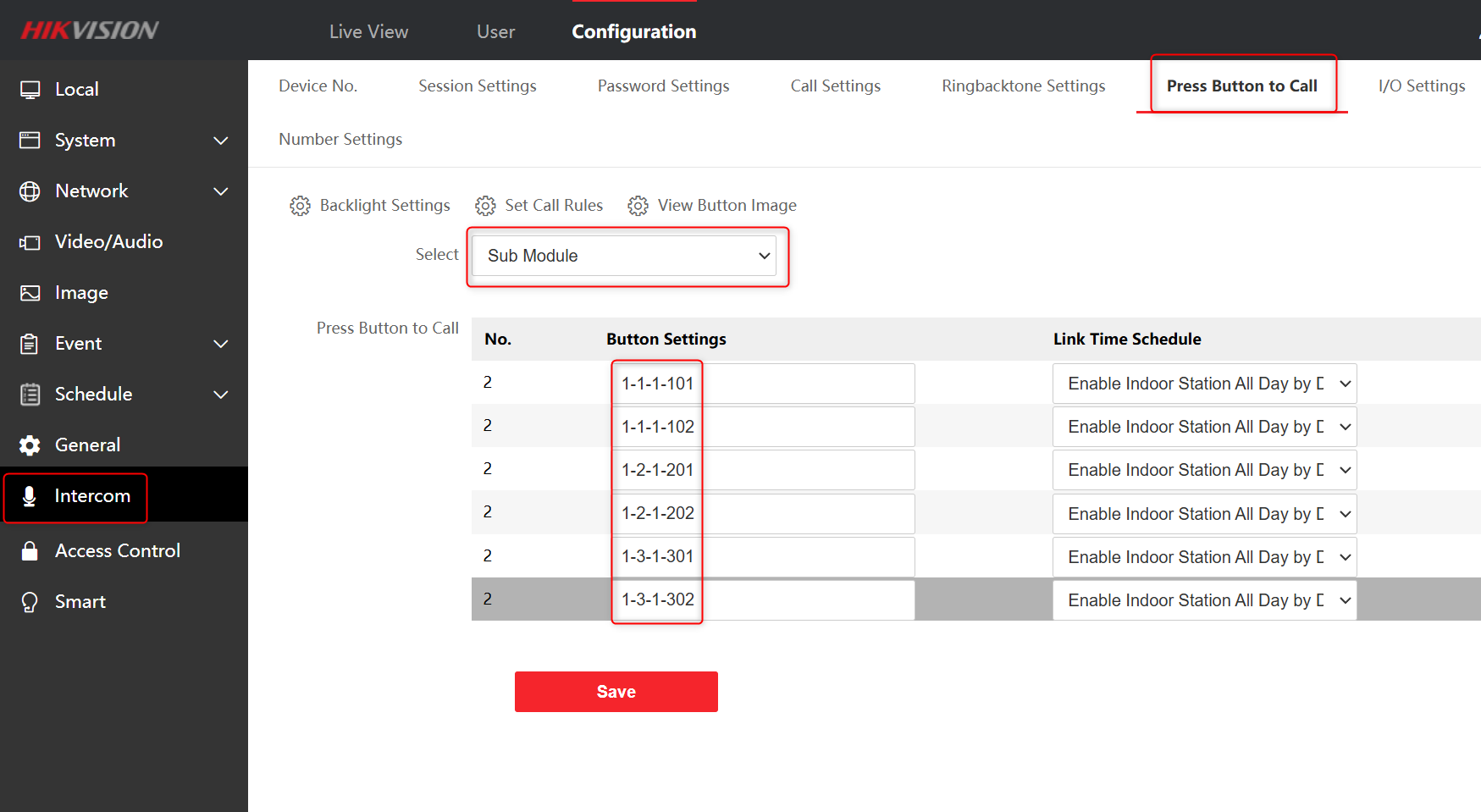

Como configurámos os monitores de acordo com um padrão em que cada monitor tem o número da estação baseado em 3 dígitos (101, 102, 103 ... 201, 202, 203 ... etc.), temos que aceder ao painel exterior de todos os equipamentos e o módulo de chamadas tem de ser configurado de acordo com a imagem abaixo.
O número tem de ser configurado de acordo com:
Community Nº: 1
Building Nº: 1, 2 ou 3
Unit Nº: 1
Room Nº: xxx
