Instalação da câmara LPR

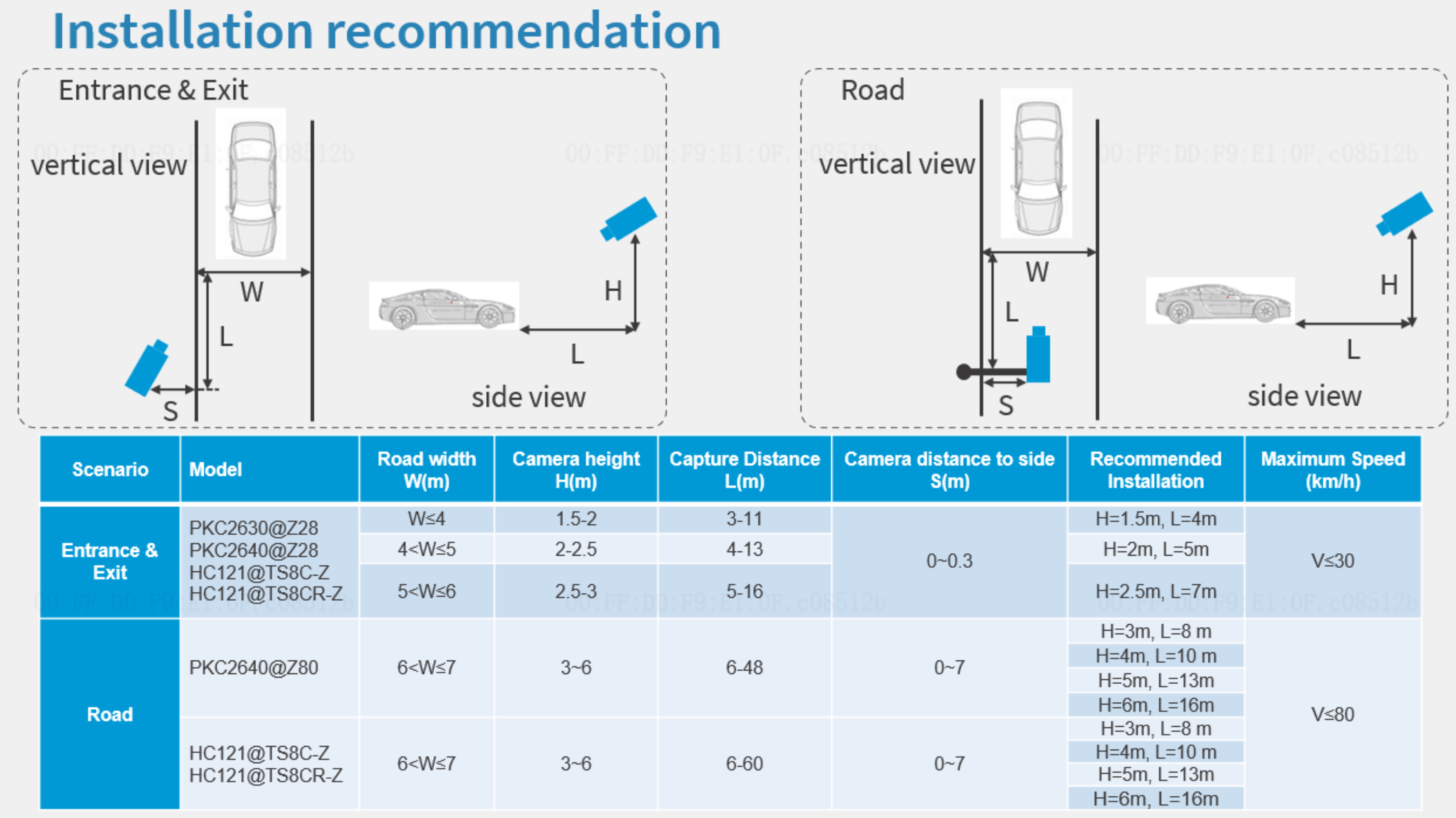

No manual e diagrama seguintes, pode ver as recomendações do fabricante para uma instalação correta das câmaras LPR
Configuração da câmera LPR da Uniview

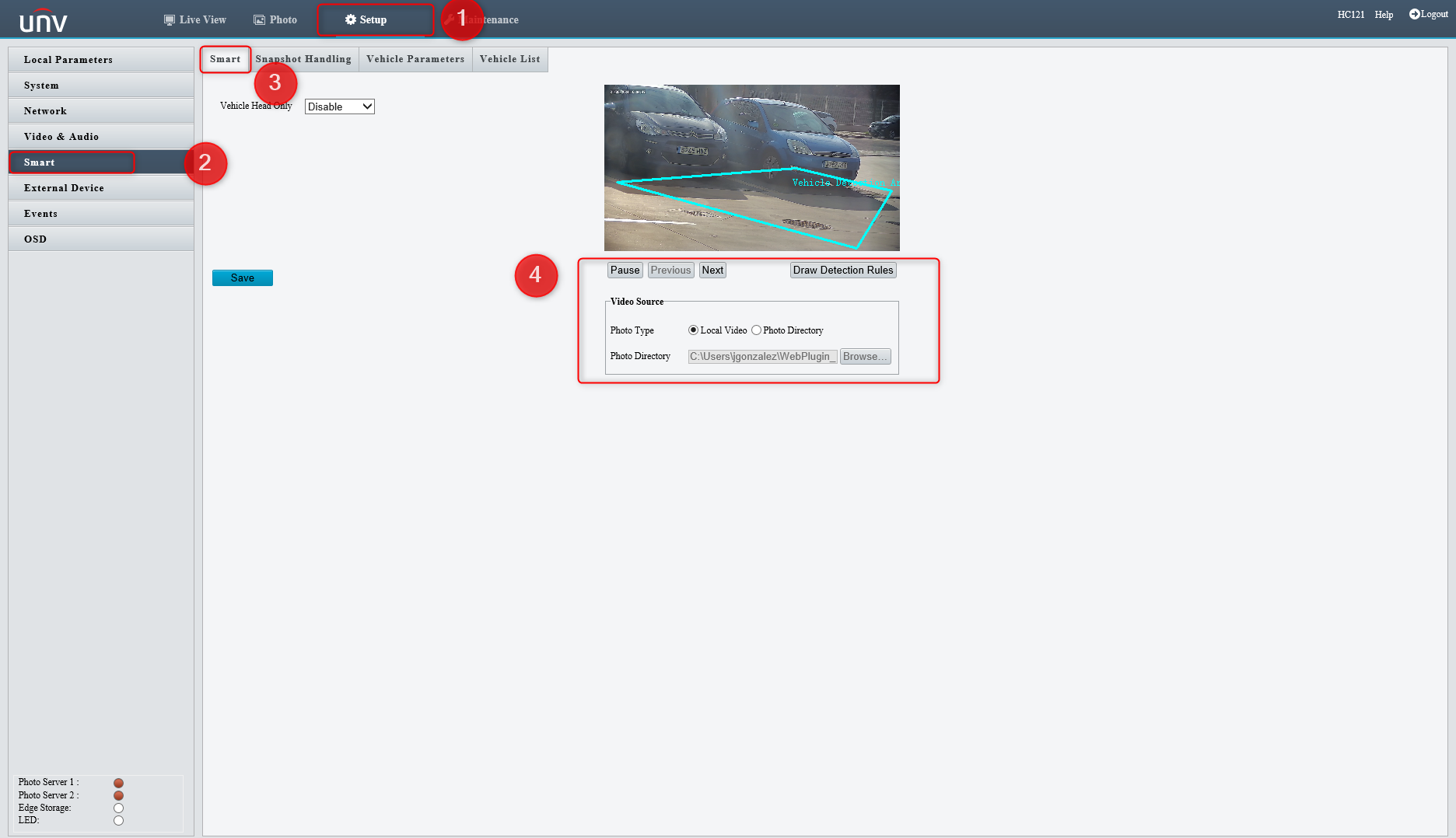

Para configurar a regra de deteção, selecione a draw detection rule, que será o local que deseja detetar.

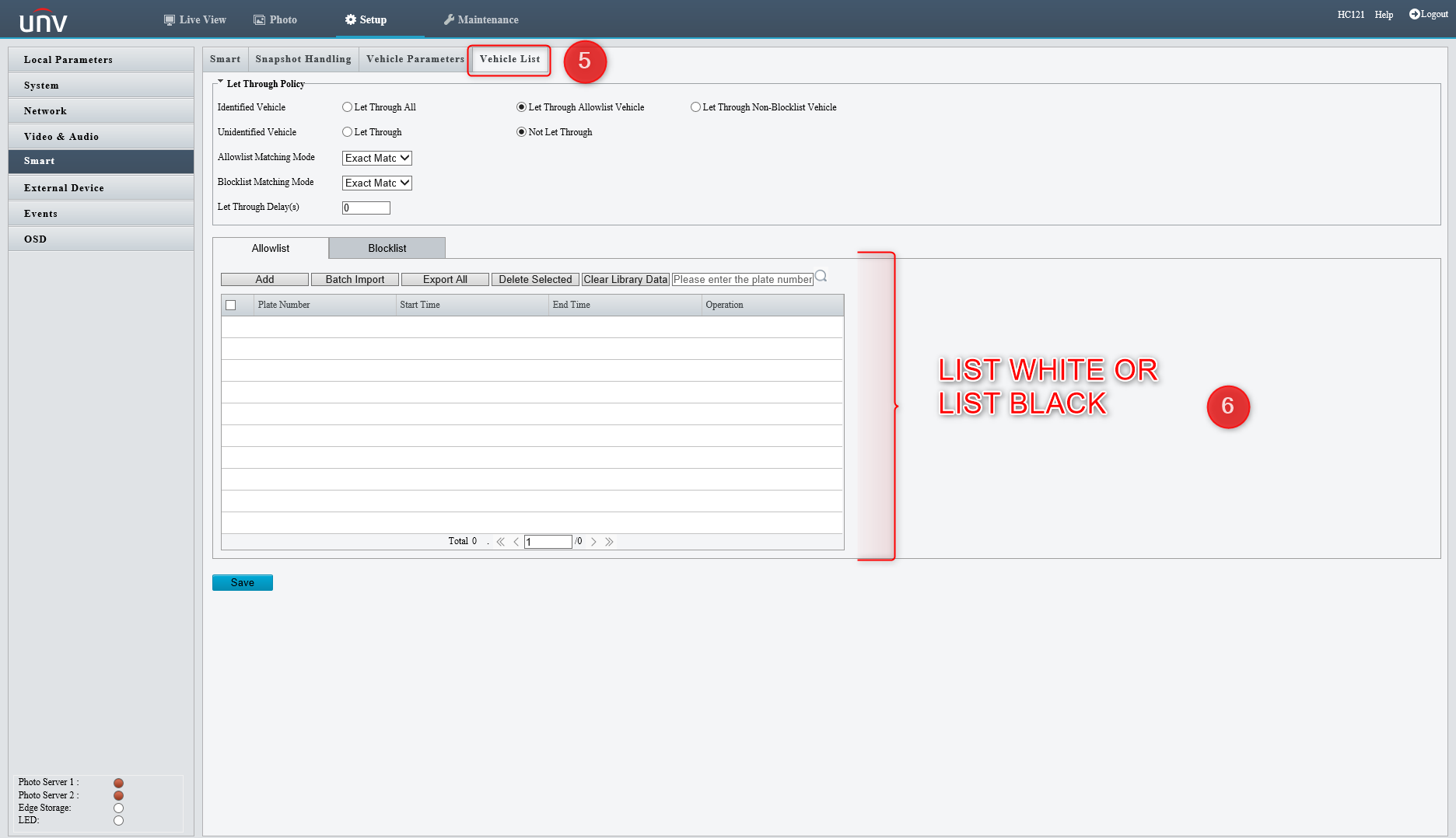

Esta secção é para poder introduzir as matrículas que serão autorizadas a passar na lista branca, ou com carácter de aviso por qualquer motivo na lista negra.
- Identified Vehicle - Veículos identificados como estando na Allowlist ou Blocklist. Pode definir 3 modos:
- Let Through All - Todos os veículos podem passar
- Let Through Allowlist Vehicle - Apenas os veículos da lista branca Allowlist podem passar
- Let Through Non-Blocklist Vehicle - Apenas os veículos incluídos na lista negra Blocklist podem passar
- Unidentified Vehicle - Veículos não identificados nem na Allowlist nem na Blocklist
- Let Through - Os veículos que não constam em nenhuma das listas podem passar
- Not Let Through - Nenhum veículo que não conste em nenhuma lista pode passar

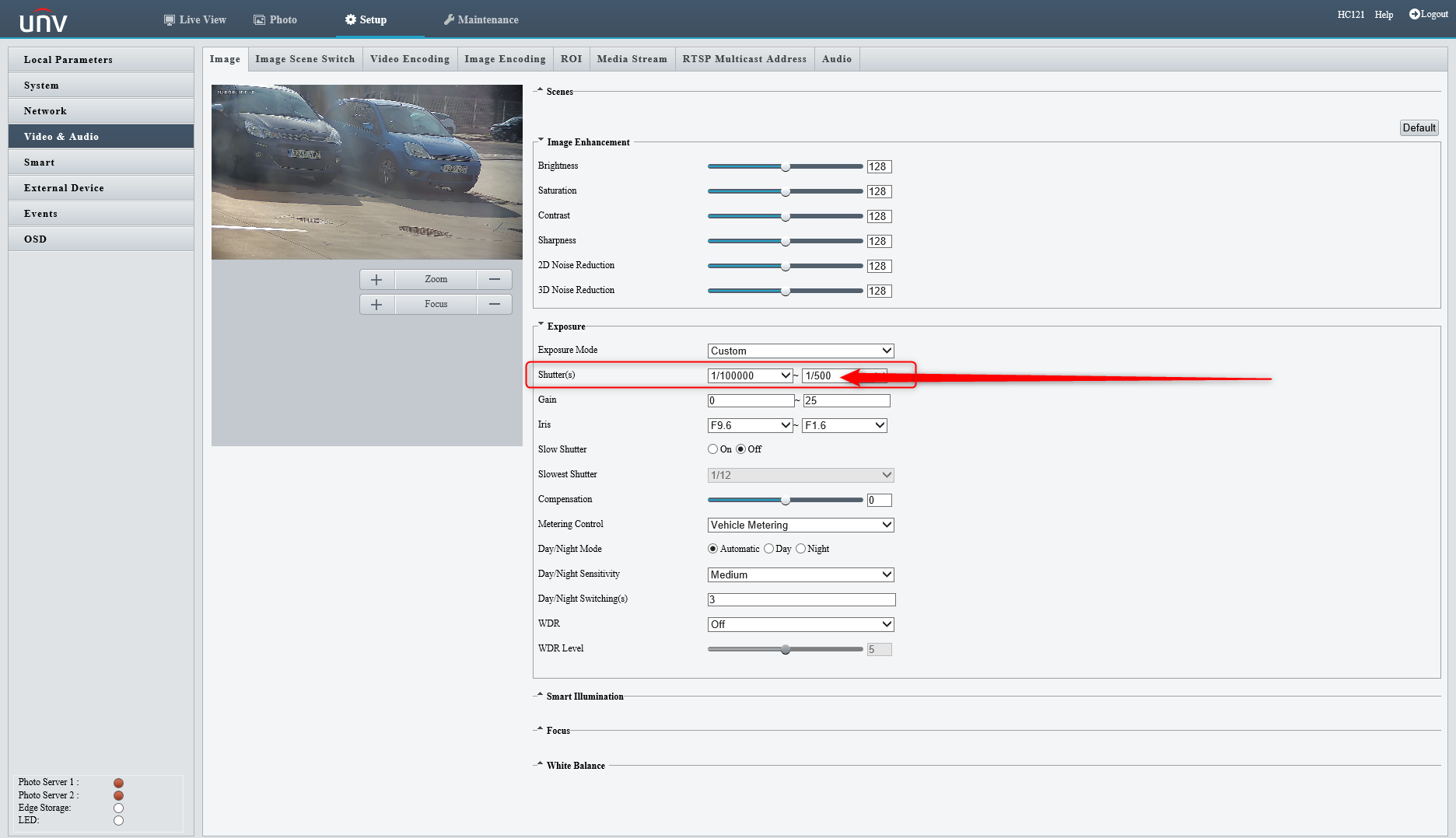

Nesta secção, as exposições de luz são ajustadas para fazer um ajuste ideal para a leitura da matrícula à noite, dependendo da cena que temos, um valor entre 1/500 a 1/1000 pode ser definido como um valor padrão. No entanto, este valor será determinado pelo cenário que tem na instalação, terá de ser bem ajustado à noite.

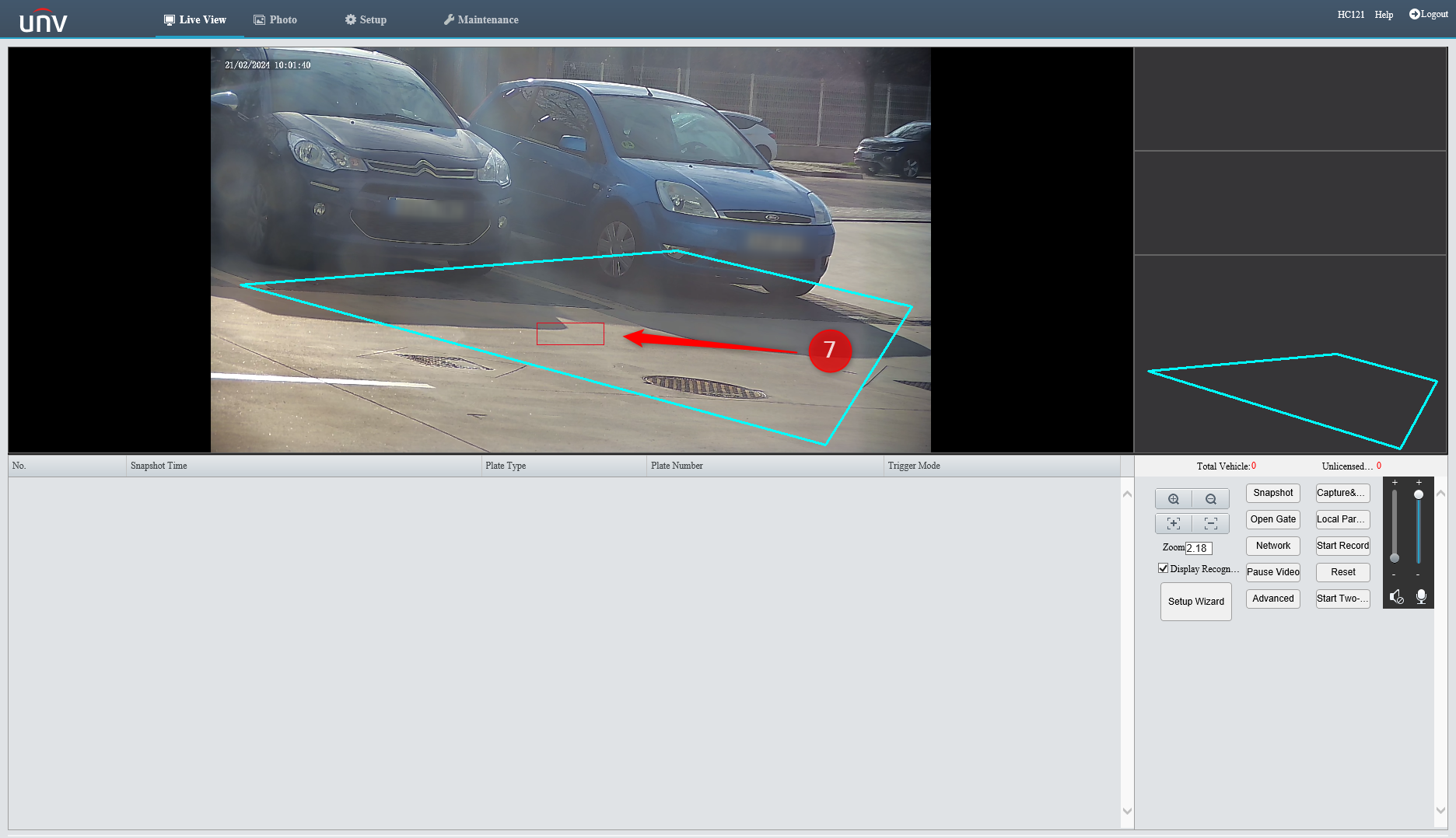

Para configurar a definição de deteção, esta será feita na secção Live View, onde existe uma caixa vermelha que determinará o tamanho da matrícula e que estará sempre posicionada no centro da imagem.
Para ajustar a caixa vermelha, o carro deve ser colocado dentro da zona de deteção azul, para que esta caixa seja posicionada sobre a matrícula. Se a moldura for maior ou menor do que o tamanho da matrícula, é necessário utilizar o zoom+ ou o zoom- para a ajustar à matrícula, pelo que a visão da câmara deve ser ajustada de acordo com o tamanho da matrícula

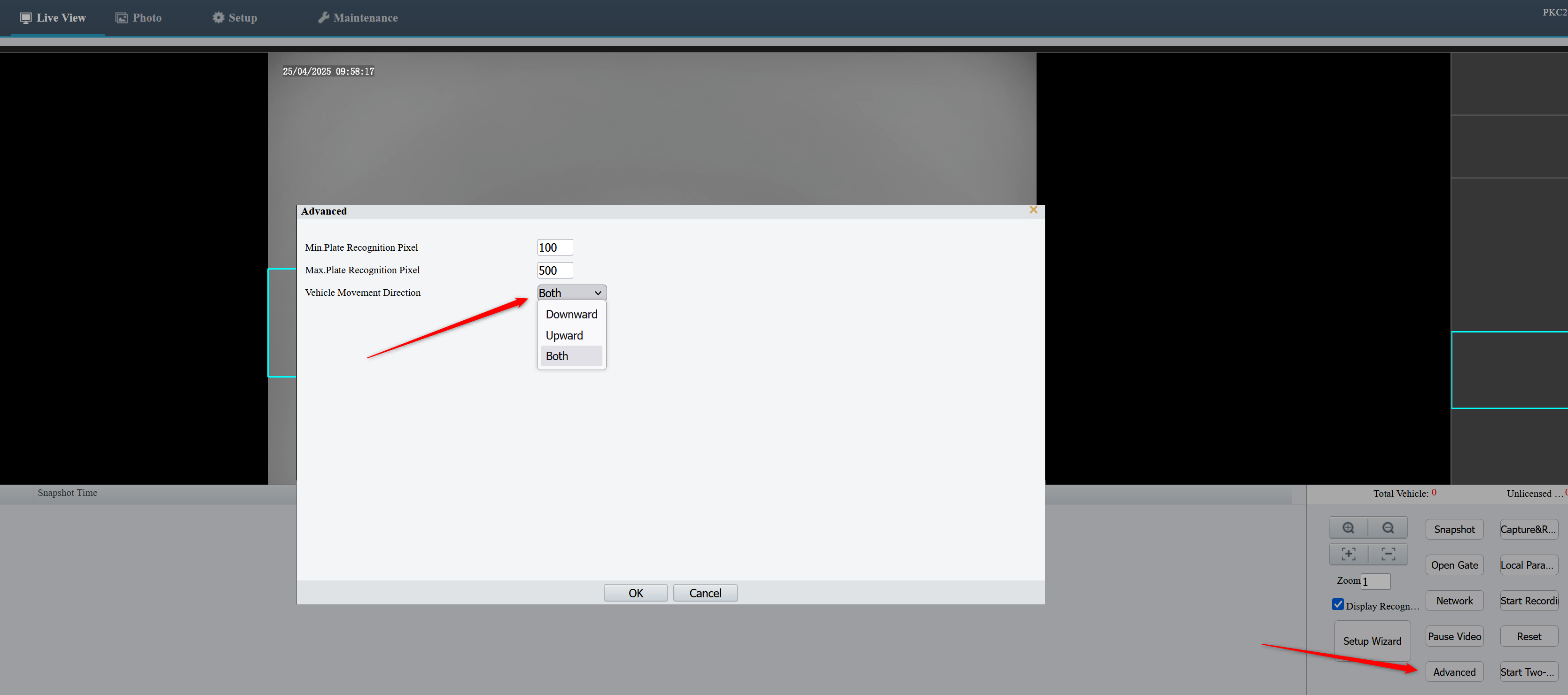

Para configurar o sentido de marcha do veículo, para os modelos que o integram Gama PKC, o sentido de marcha do veículo, para a frente ou para trás (por defeito em ambos), é configurado na secção Live View-Advanced.
Metadados da câmara LPR

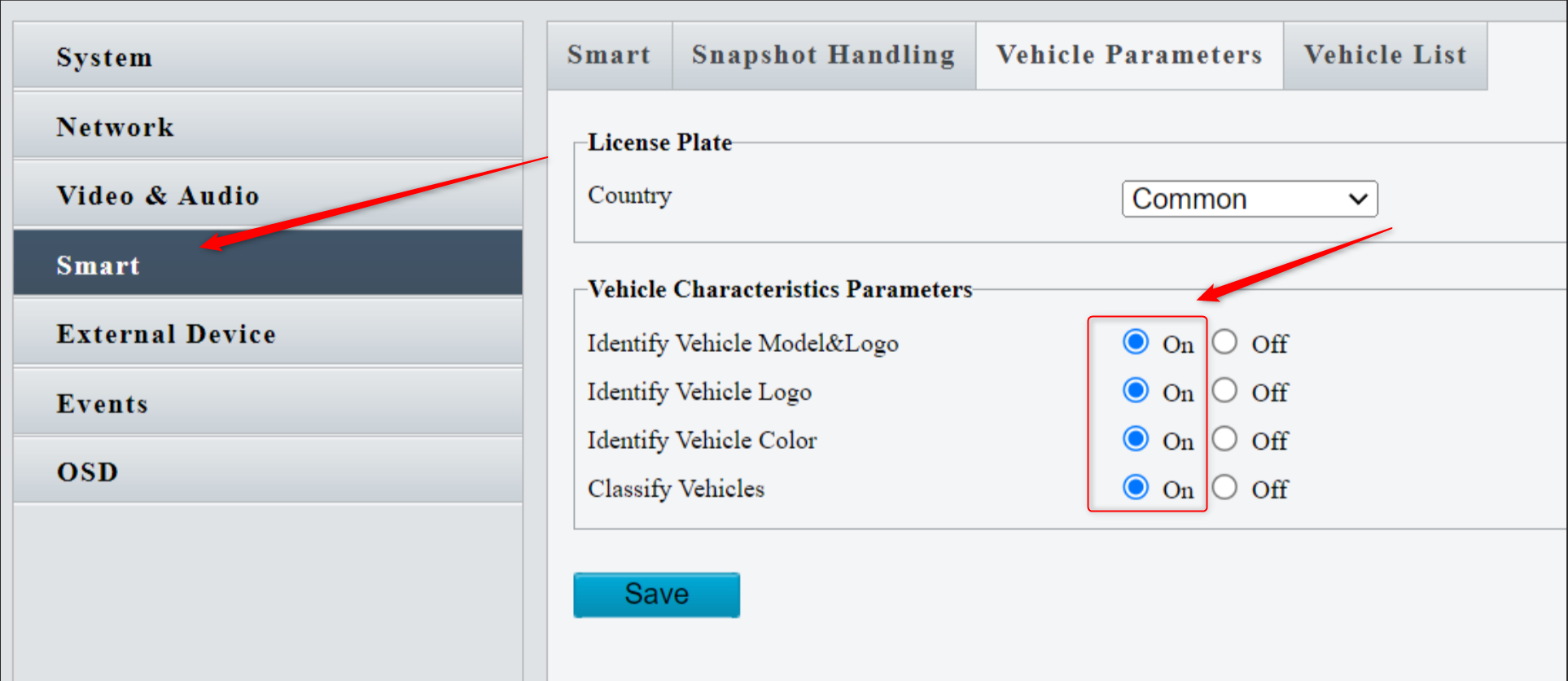

As câmaras LPR da Uniview permitem a recuperação de metadados dos automóveis que reconhece. Para tal, as seguintes opções devem ser activadas na câmara:

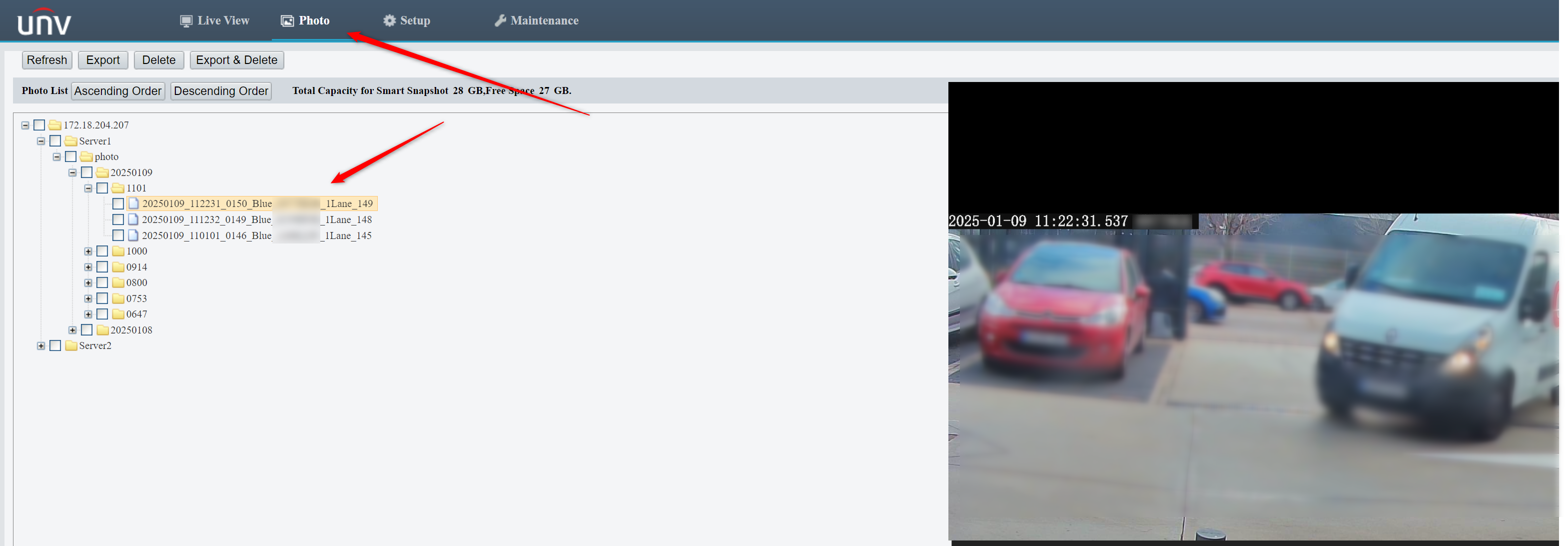

Se a câmara tiver um cartão SD, as leituras das matrículas podem ser visualizadas e descarregadas a partir da secção de Photo:
Estes ficheiros são capturas de imagem das deteções e são estes que serão descarregados
ADICIONAR A CÂMARA LPR A UM NVR
Se for necessário um download em CSV ou Excel, além das informações coletadas pela câmera a partir dos metadados habilitados acima, a câmera LPR precisará ser adicionada a um NVR da Uniview.
Os gravadores Uniview compatíveis para pesquisa de placas de identificação são os seguintes:

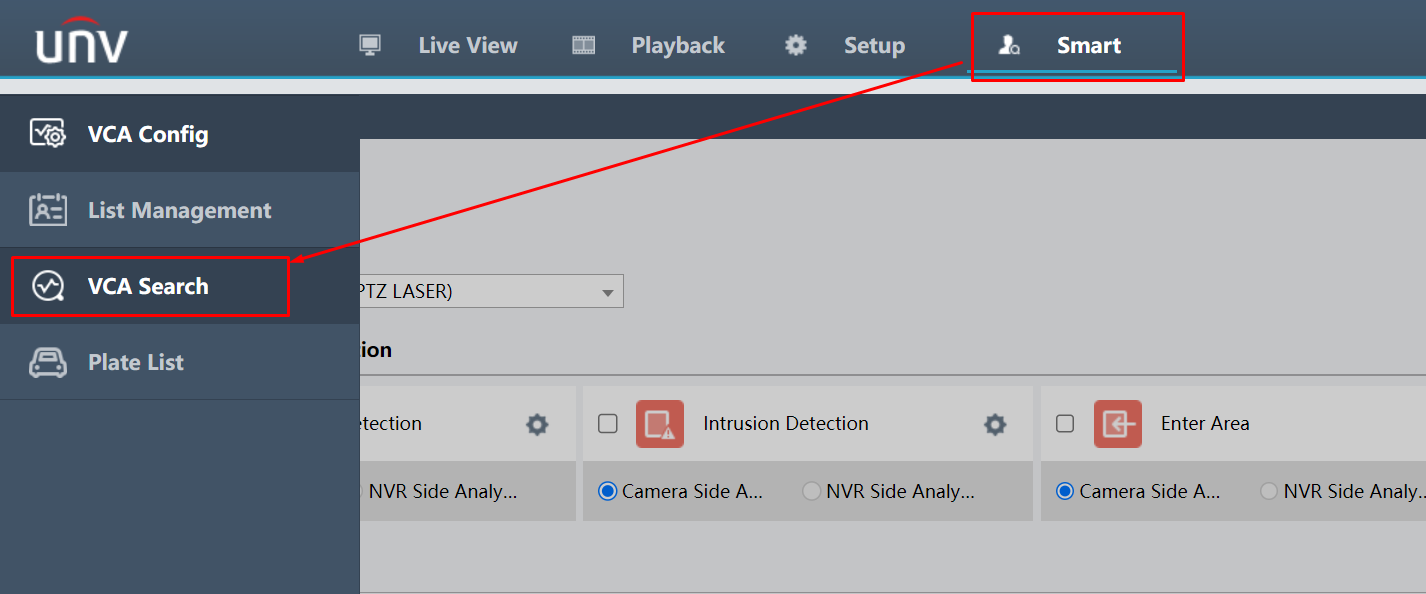

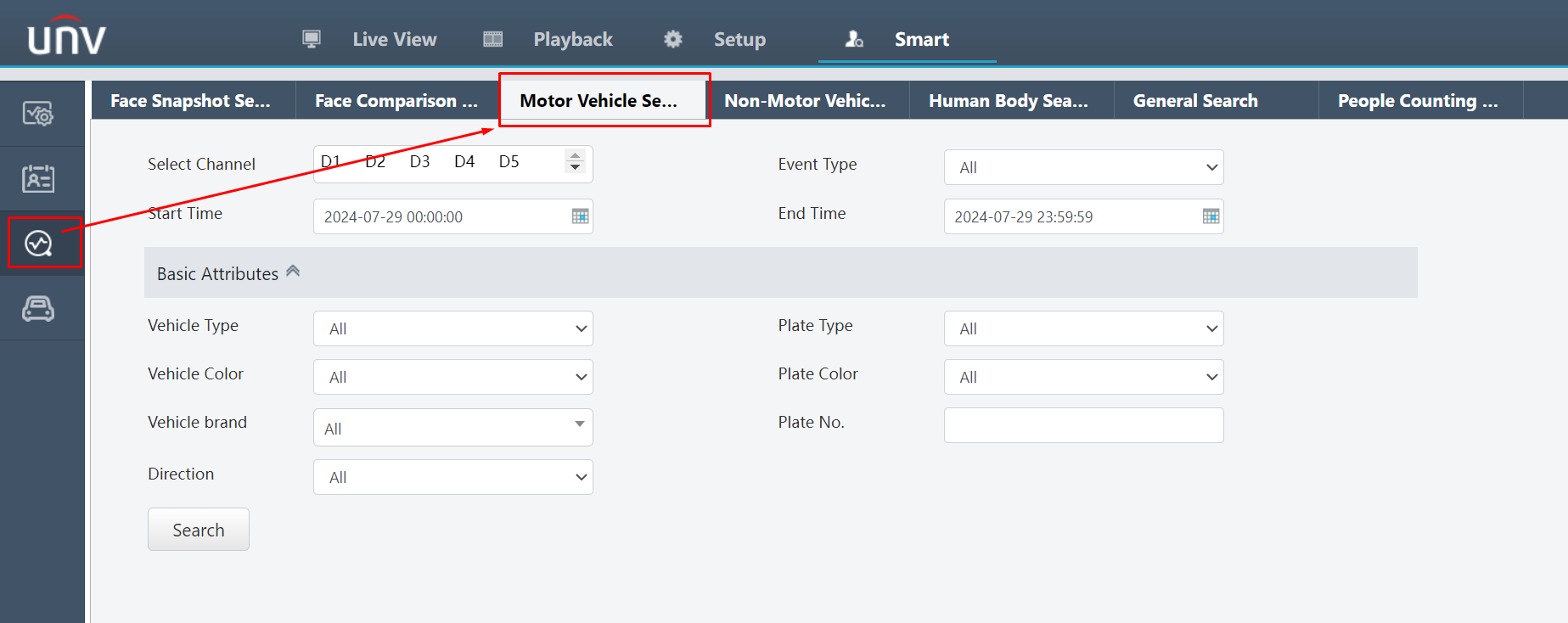

Depois de o automóvel ter sido reconhecido e os metadados recuperados, estes podem ser pesquisados a partir de um NVR:

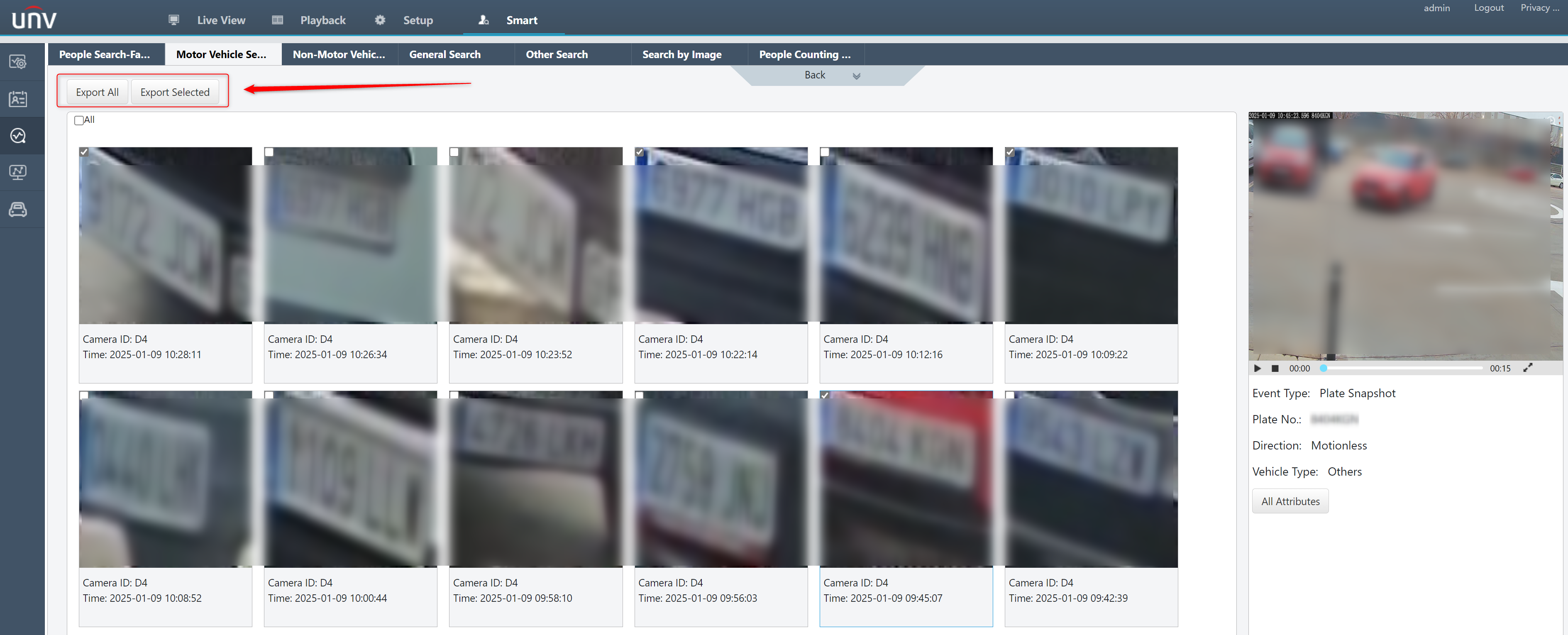

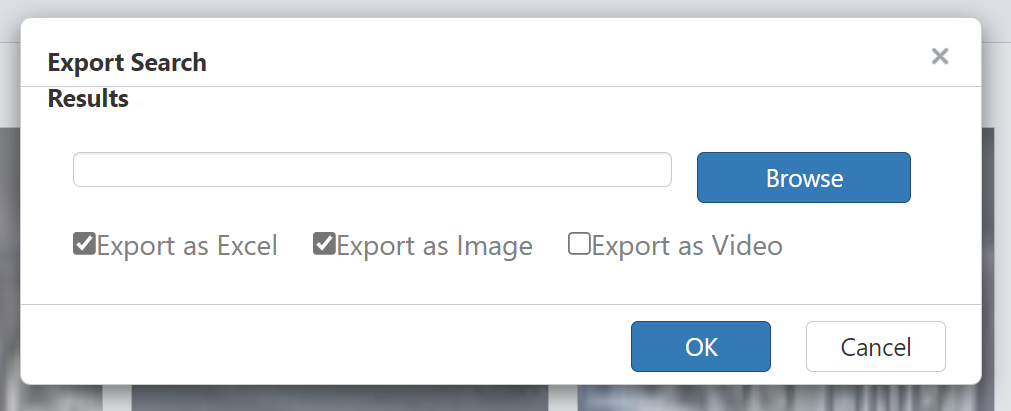

A descarga destas matrículas pode ser efectuada por imagem ou por Excel:

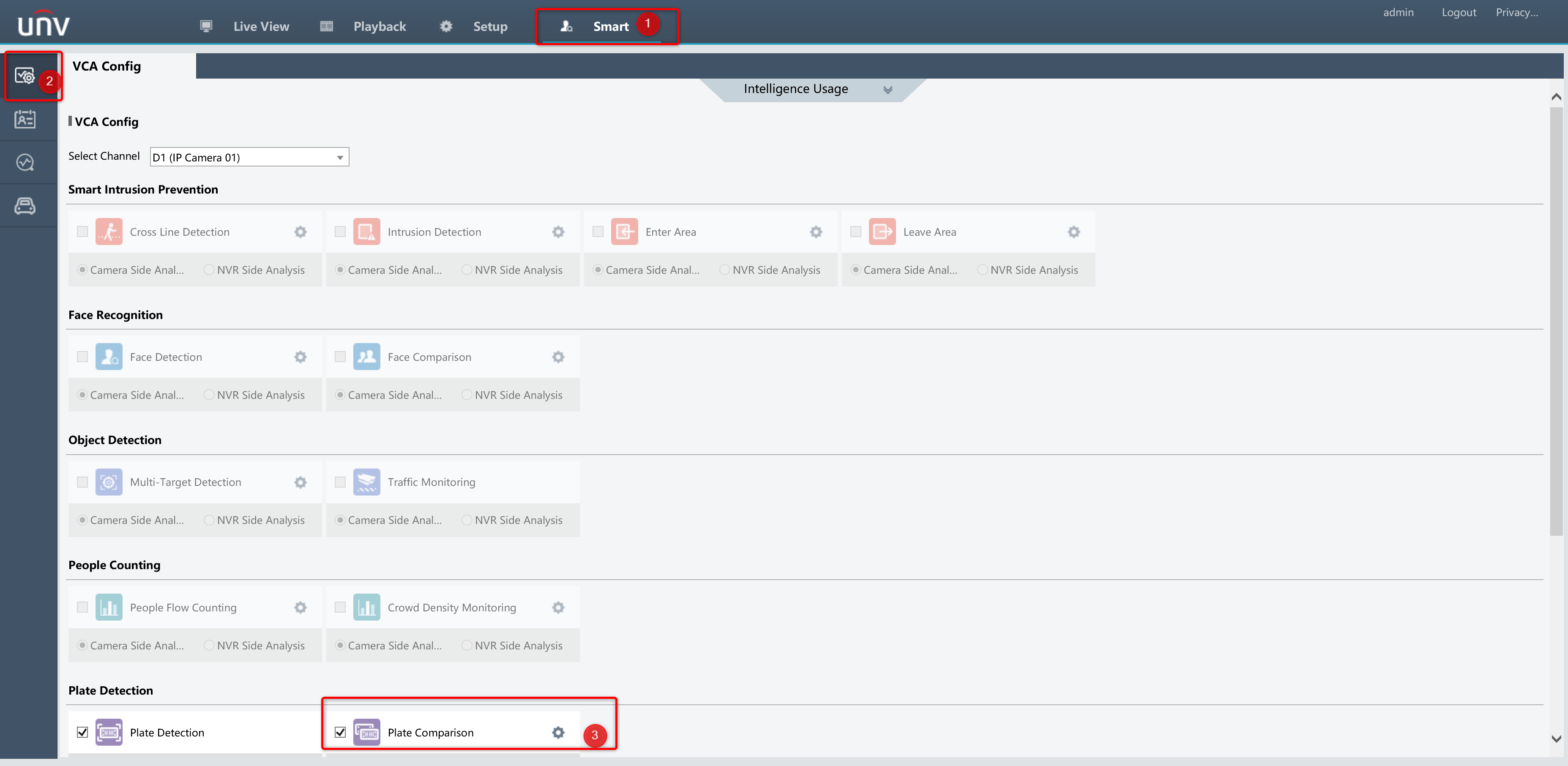

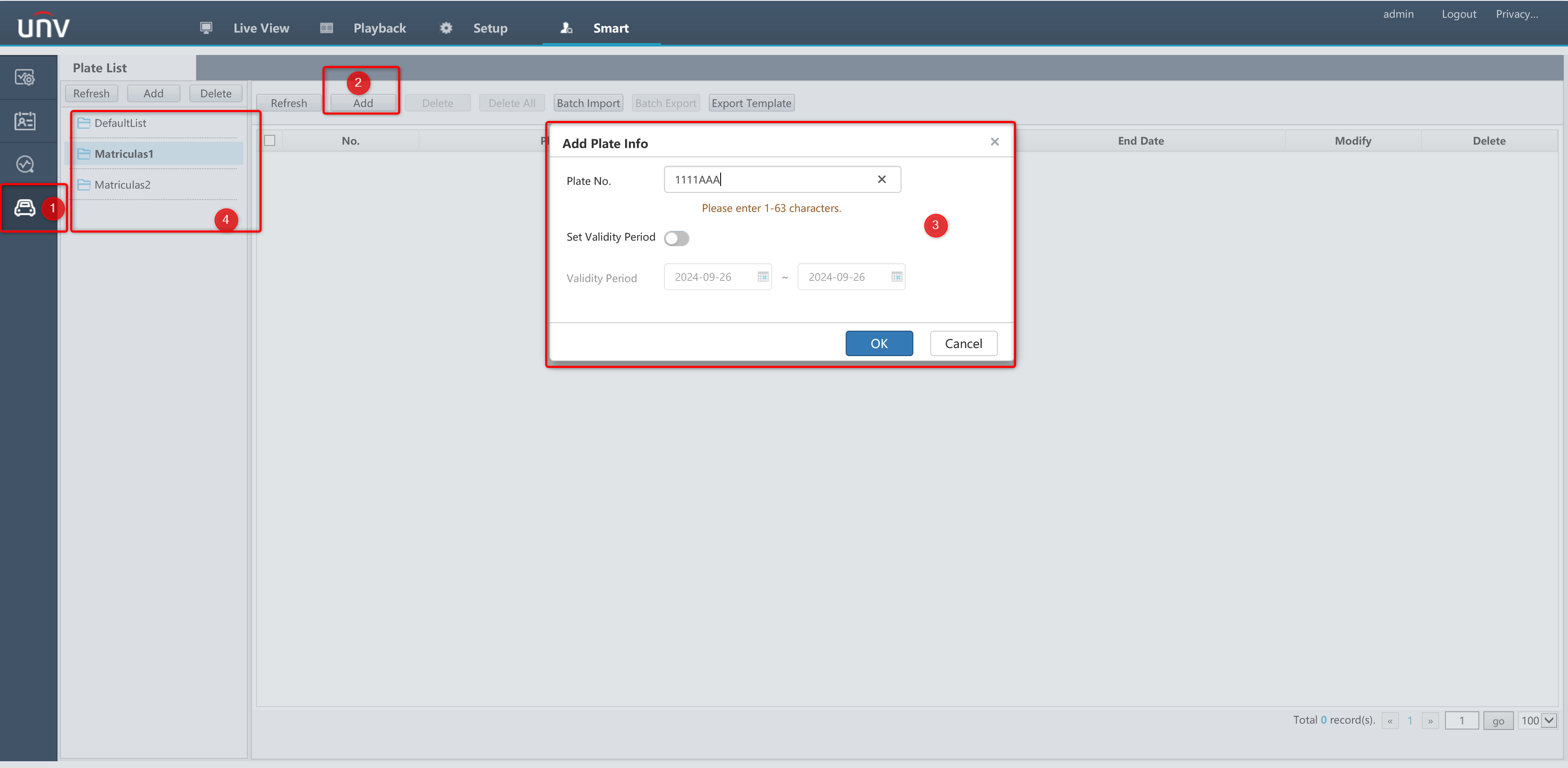

Com o gravador, também pode efetuar configurações nas câmaras LPR que adicionou, podendo gerir até 5 listas:

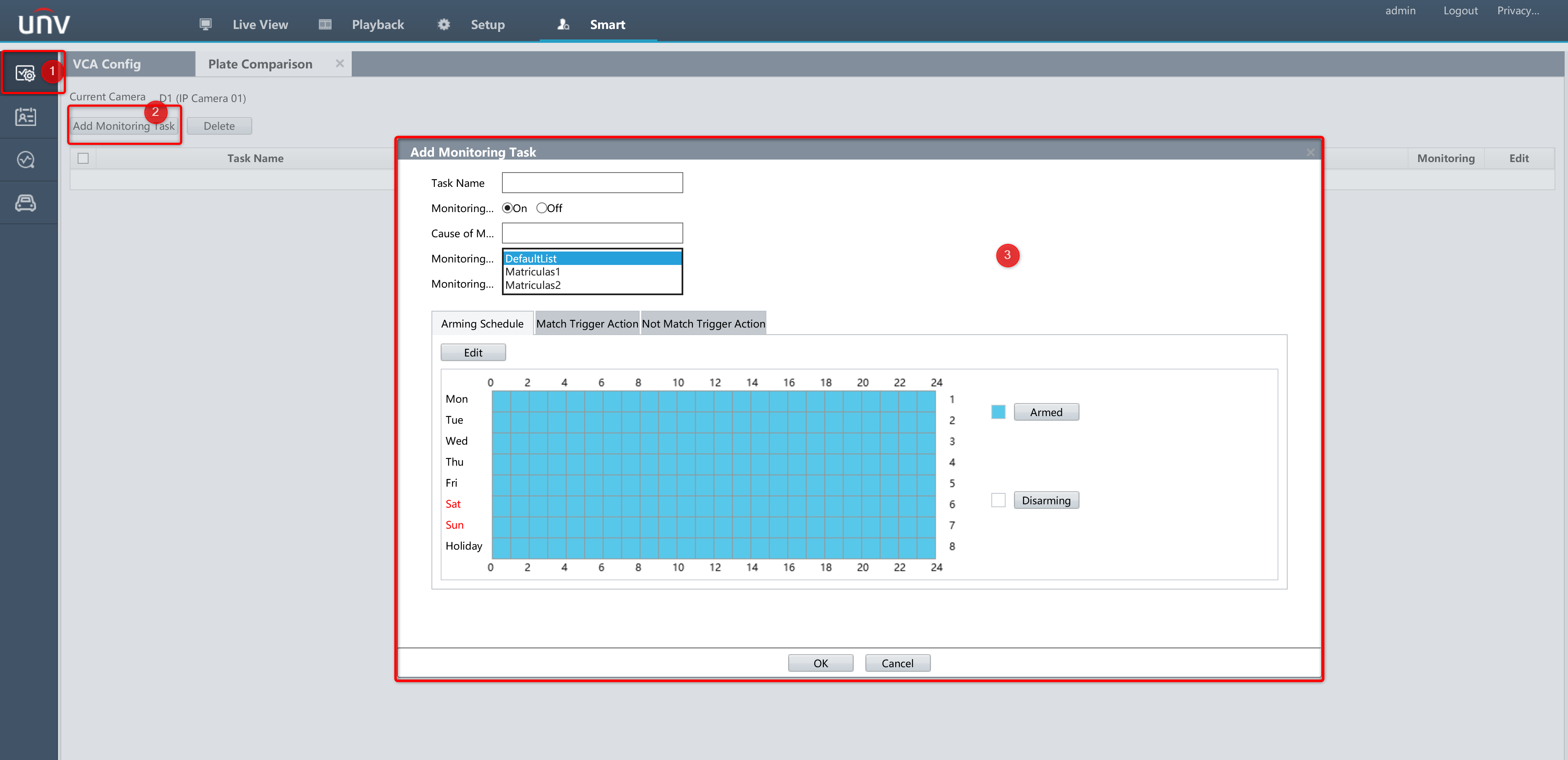

No ponto número 4 pode ver onde pode criar até cinco listas diferentes, se assim o desejar.

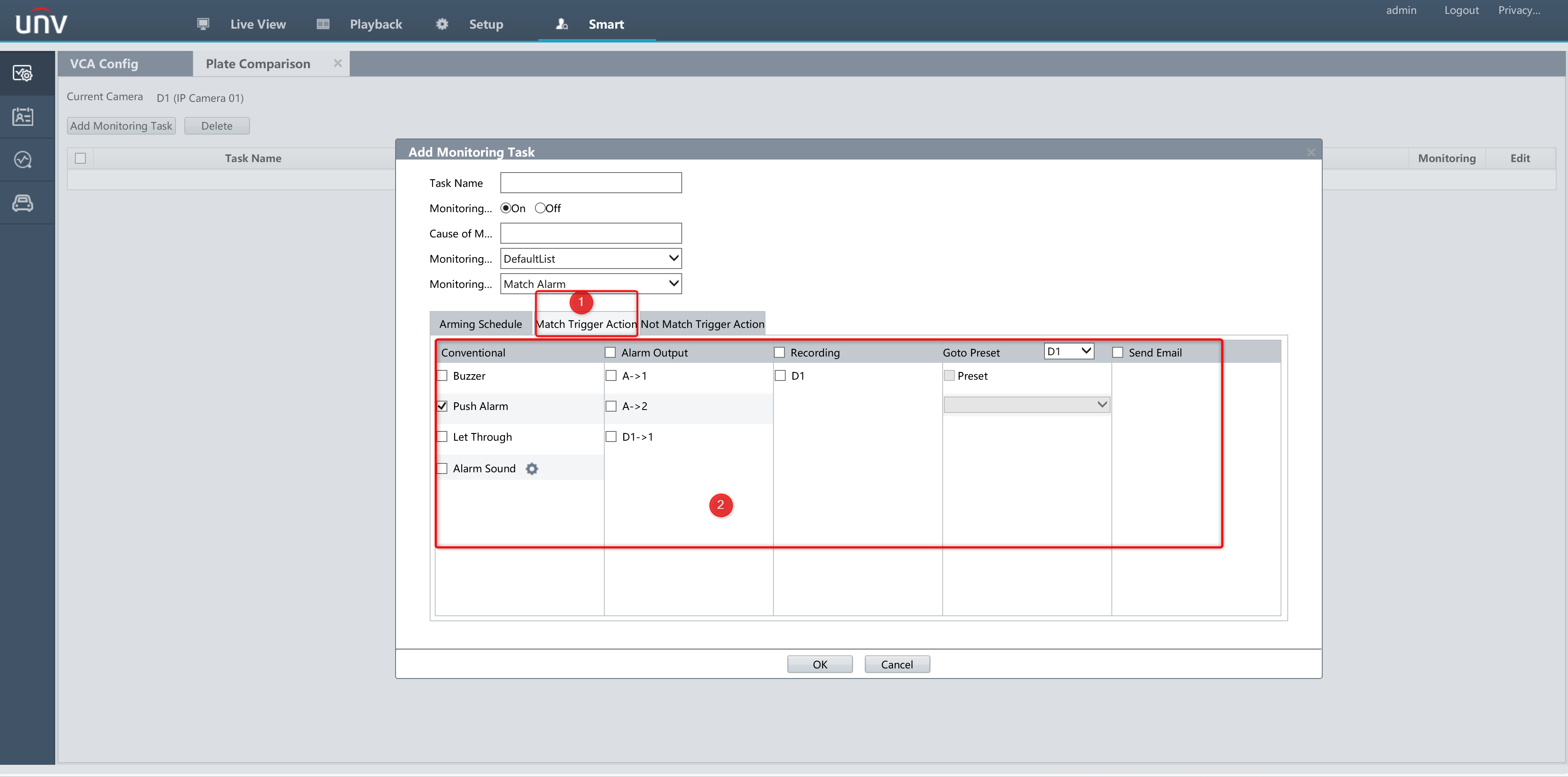

Pode configurar a ação que pretende programar com cada lista, se pretende abrir a barreira através do próprio relé, notificar apenas por e-mail...

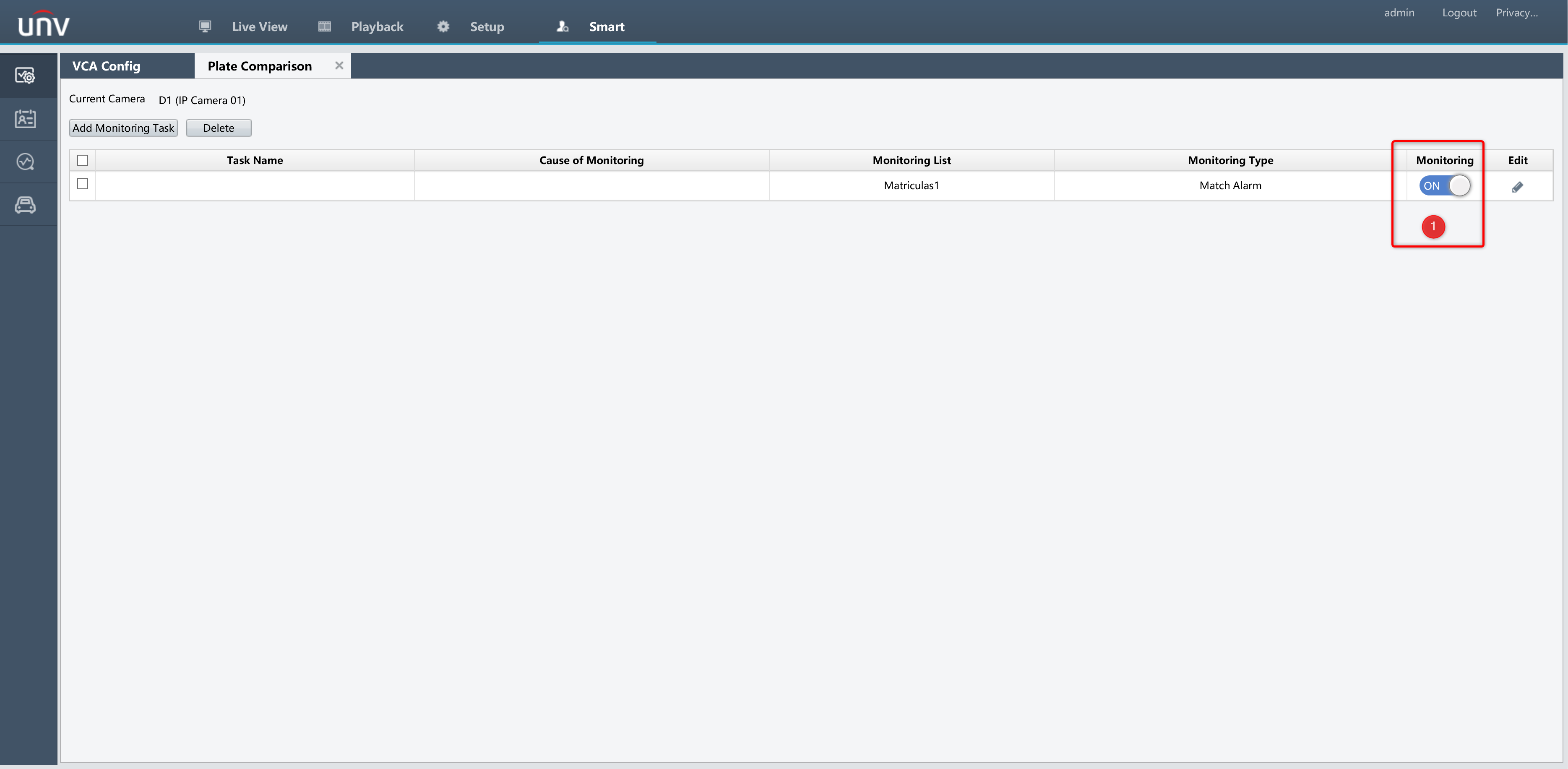

Também pode ativar ou desativar as acções da lista selecionada para executar ou deixar de executar as ações dessa lista.
EZSTATION

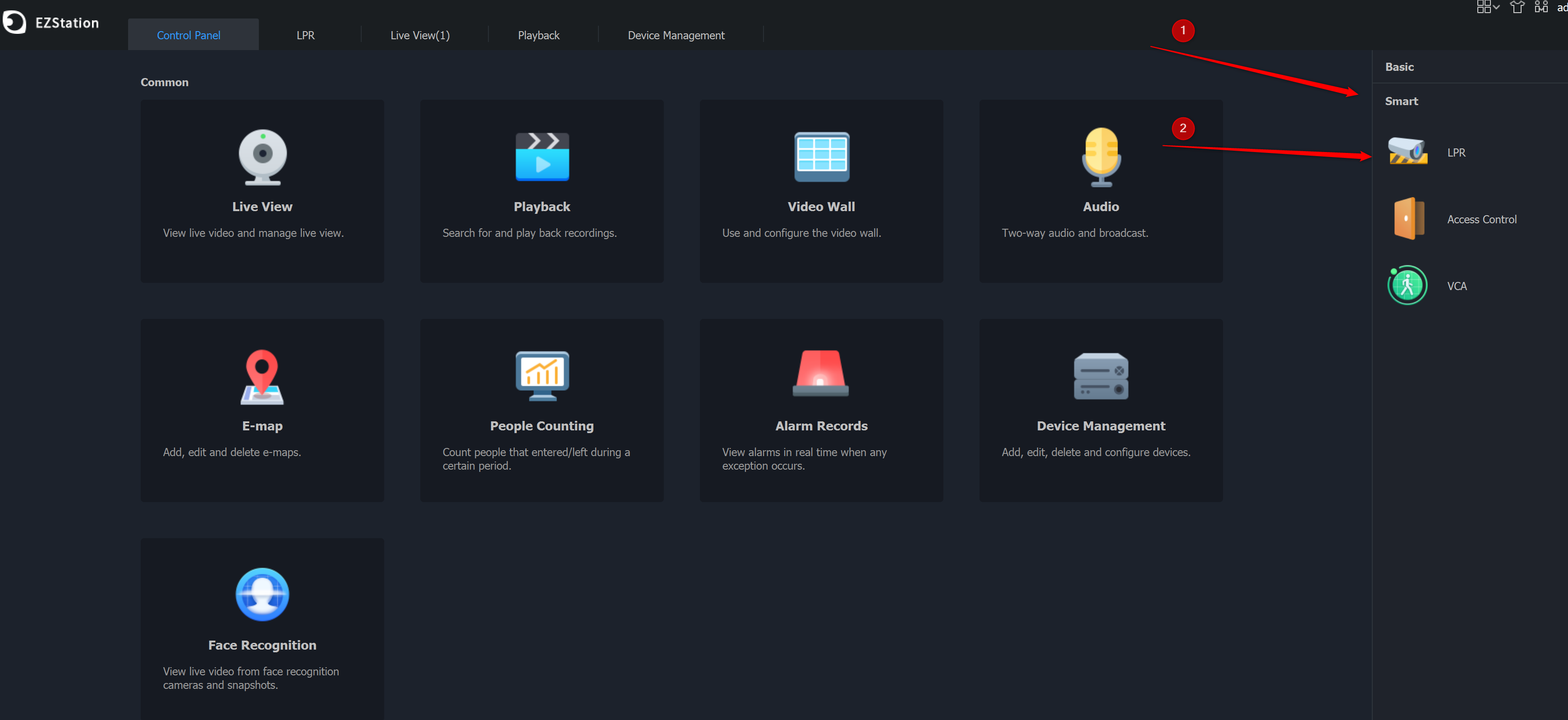

A partir do software para PC EzStation, se adicionar o NVR, pode abrir a secção LPR:

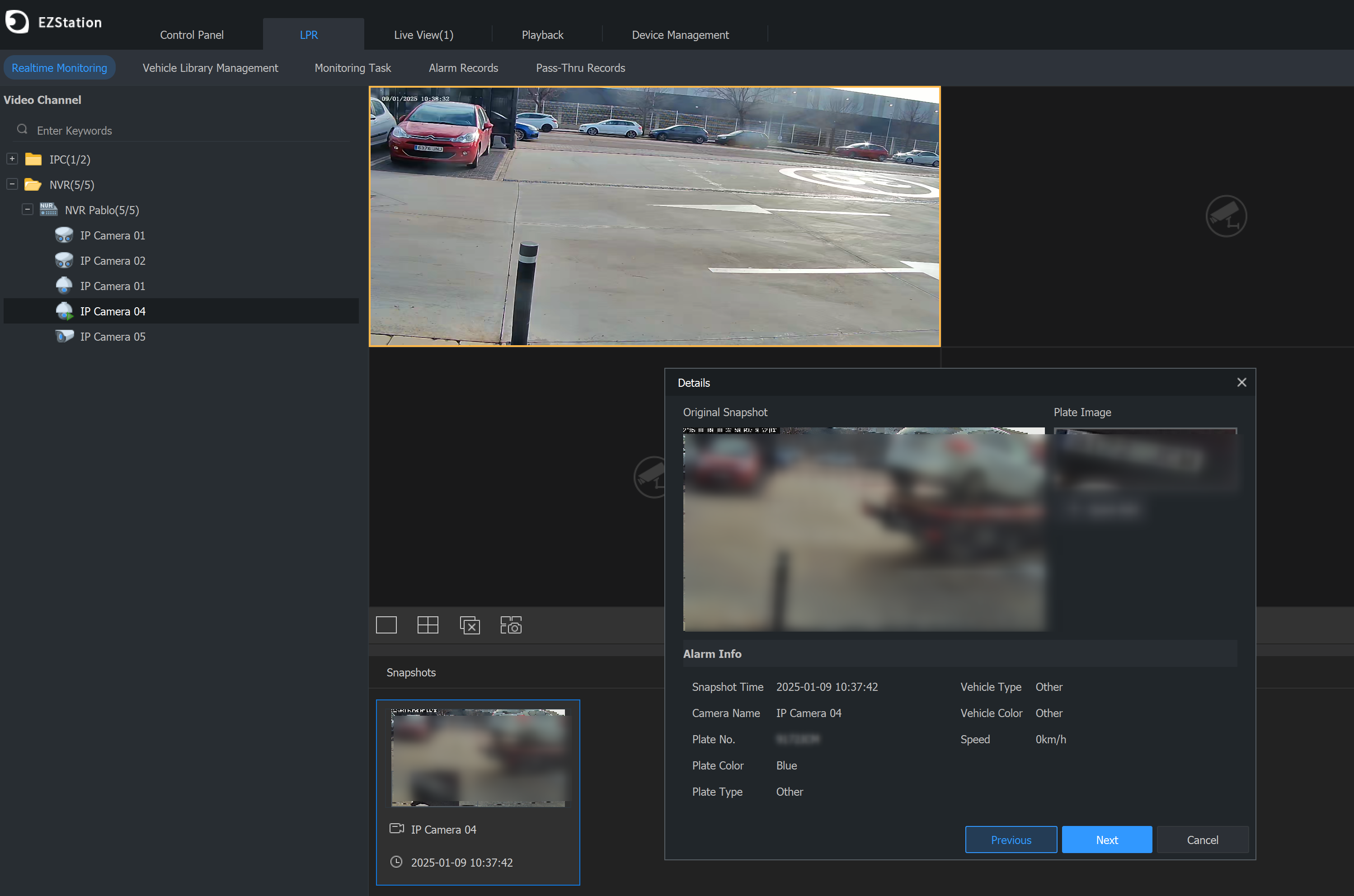

Pode abrir a câmara em direto e ver as deteções efetuadas:

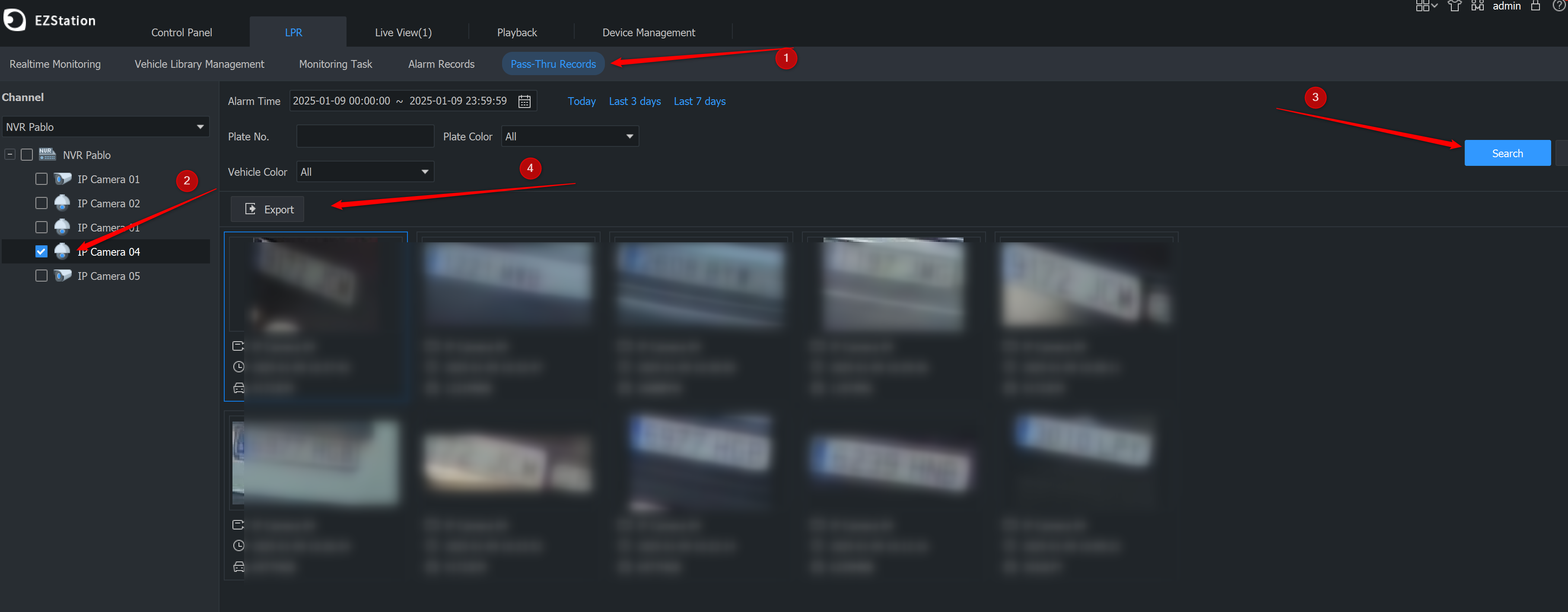

E, na secção seguinte, pode procurar matrículas anteriores e descarregá-las em formato de imagem e Excel:
