O dispositivo UPS-RELAYCARD permite-lhe ativar saídas de relé em função dos eventos que ocorrem na UPS.

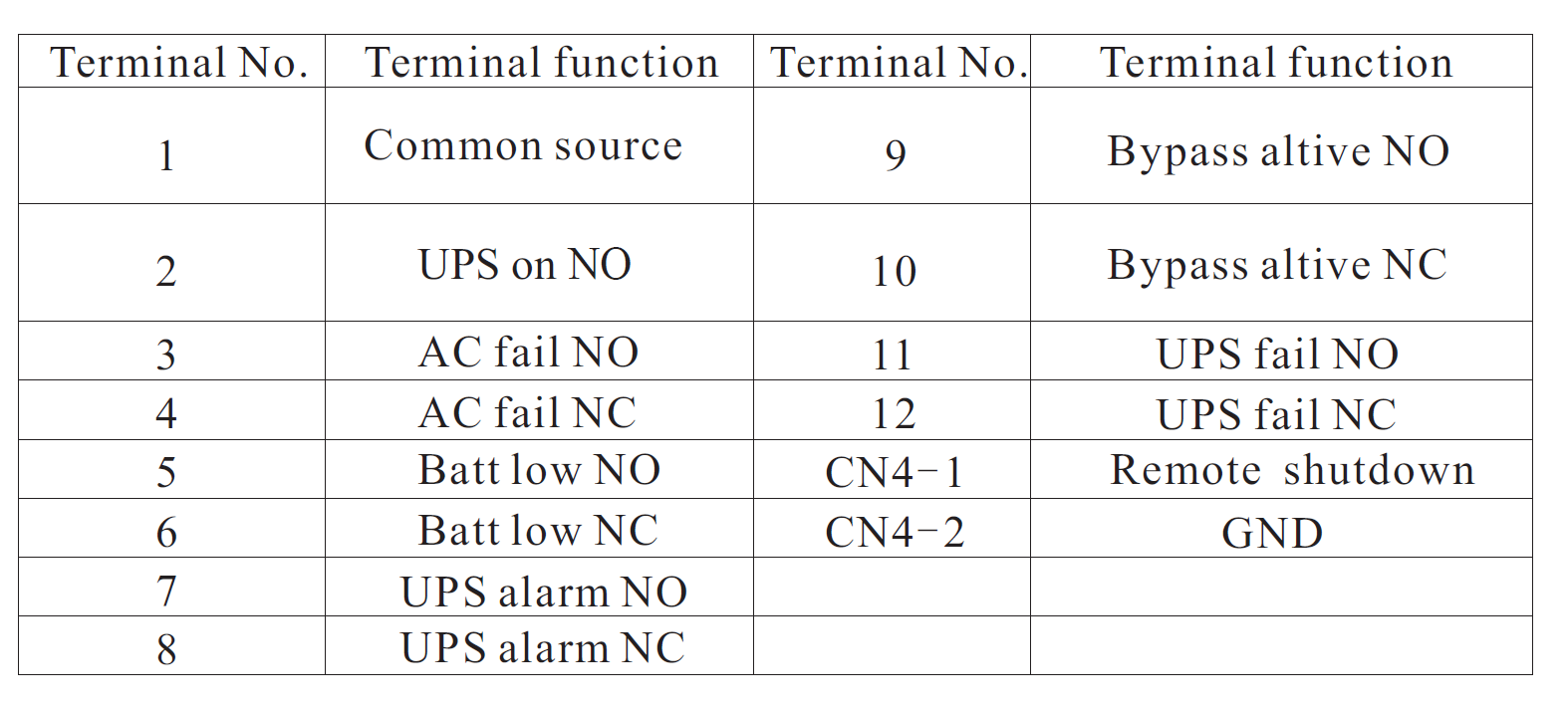

A ligação será sempre feita entre o comum e o PIN correspondente ao evento pretendido, o que proporcionará um contacto sem tensão
- UPS on - SAI ligado
- AC fail - Falha de alimentação do SAI
- Batt low - Bateria fraca
- UPS Alarm - Baixa tensão, UPS sobrecarregado
- Bypass altive - A energia passa através do UPS sem qualquer tipo de regulação
- UPS fail - Desconexão do terminal EPO, localizado na parte traseira do SAI

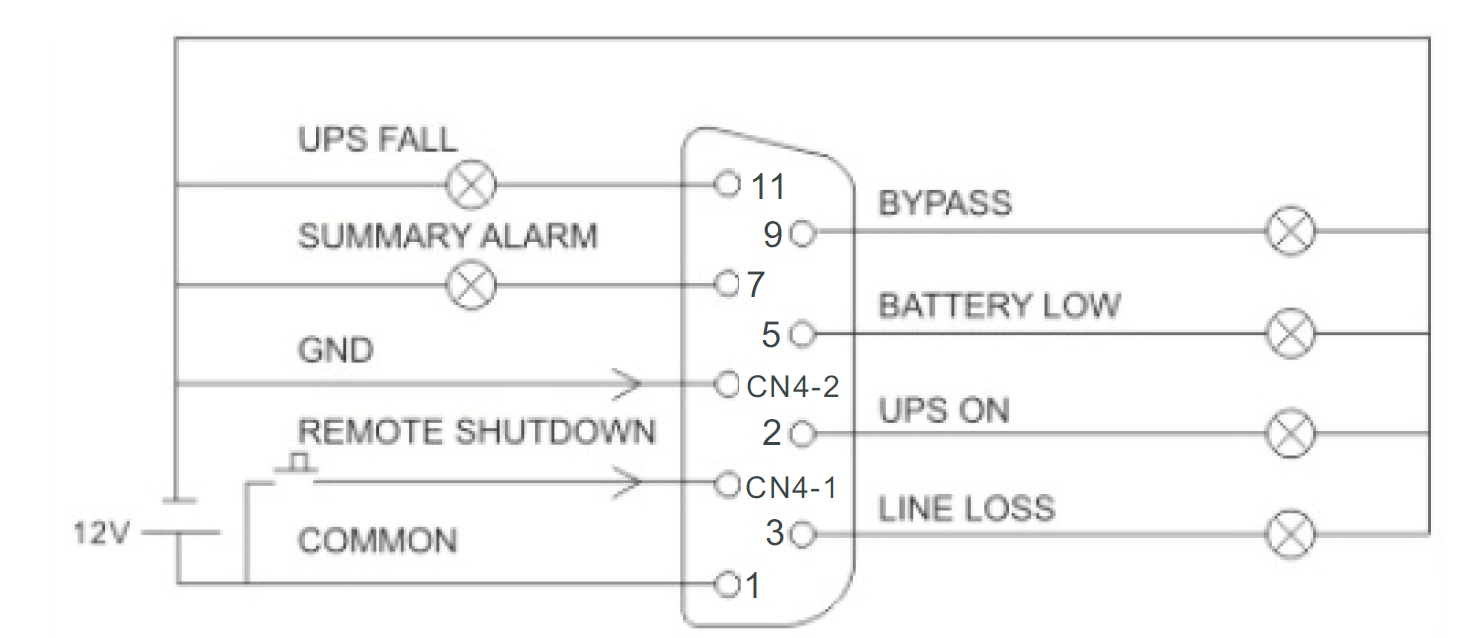

Assim, se pretender saber quando a alimentação do SAI é interrompida, tem de utilizar o PIN 1 (Common) e um dos PINs 3 ou 4 (AC fail), dependendo se prefere um contacto NO ou NC. Se forem utilizados os PINs 1 e 3, o contacto será mantido aberto e, quando o SAI perder a alimentação, este contacto fechará, dando continuidade.
O mesmo se aplica à bateria fraca, Battery low. O PIN 1 será utilizado juntamente com o PIN 5 ou 6
