PASSO ANTERIOR: CONFIGURAR O IP ESTÁTICO DA PLACA E DO MONITOR
Aceder à componente web de cada um dos equipamentos, introduzindo os respectivos endereços IP num navegador, e clicar no separador "Netword --> Basic" para configurar um IP estático.

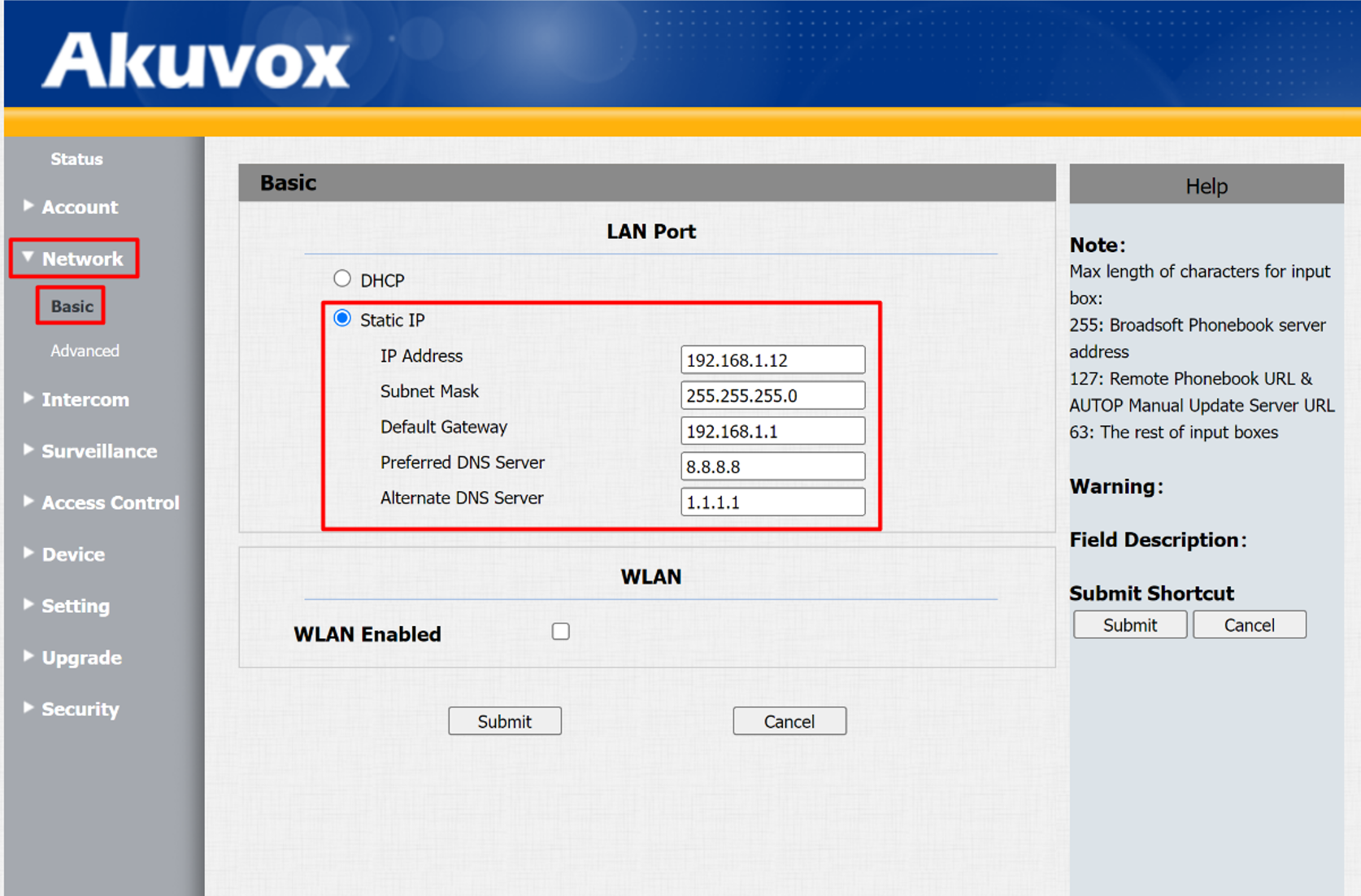

PLACA

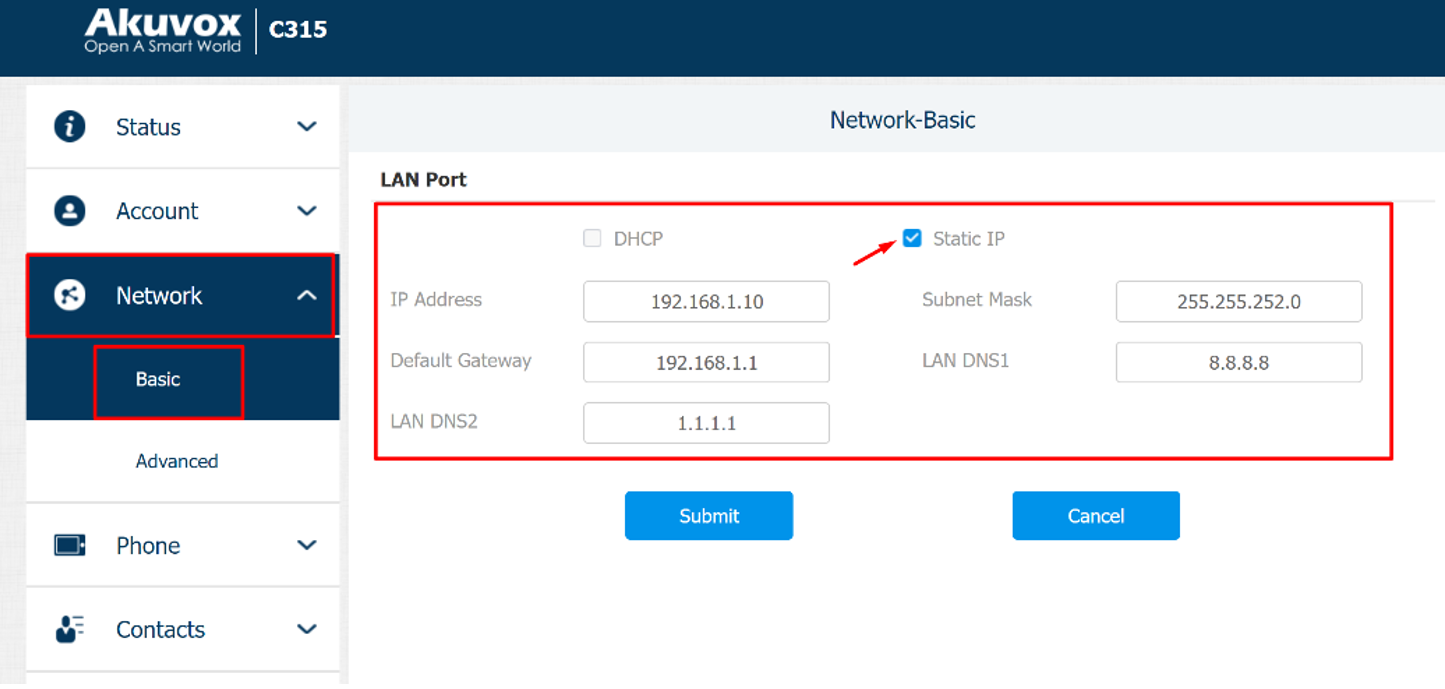

MONITOR
CONFIGURAÇÃO DA PLACA

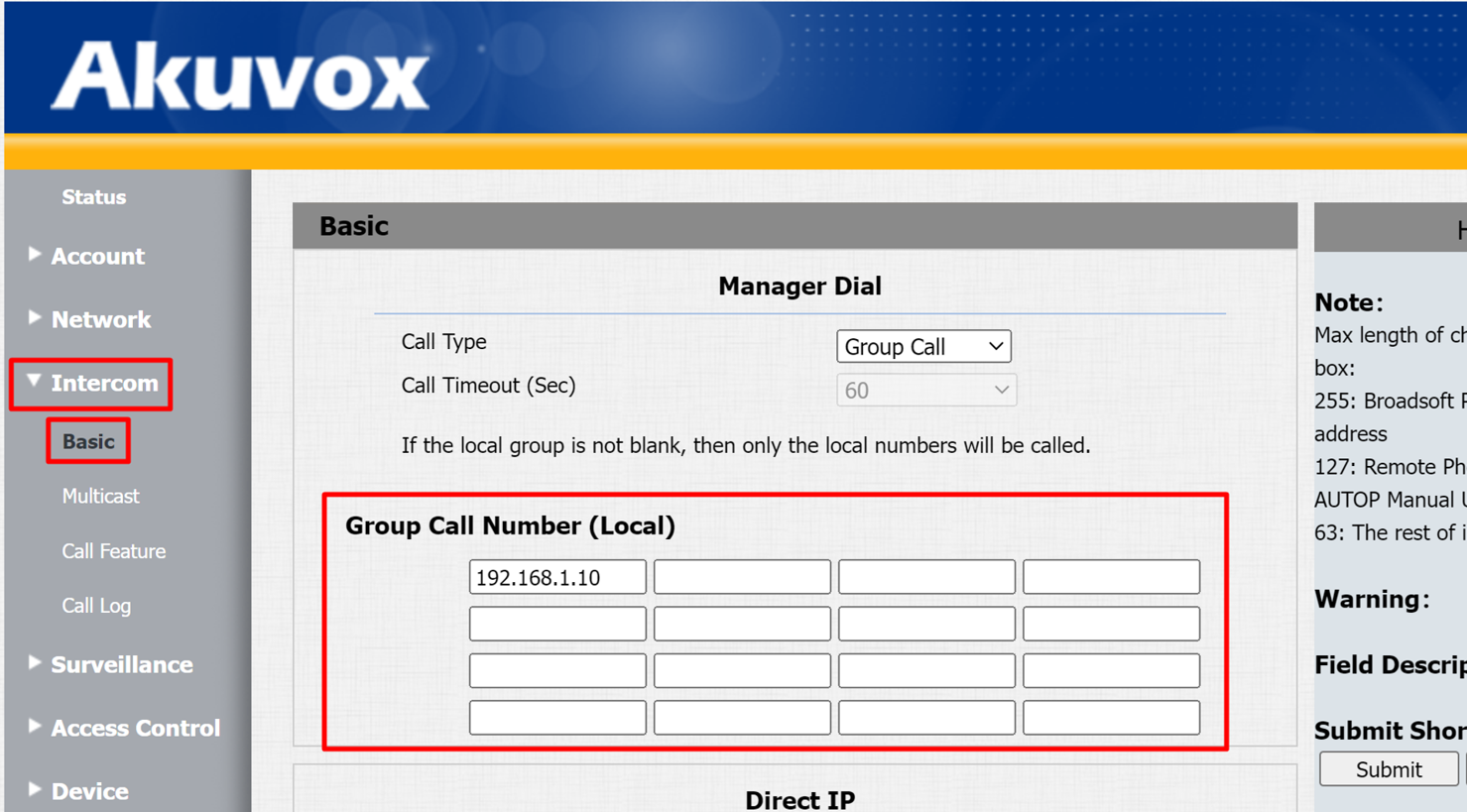

1) DEFINIR O IP DO MONITOR A CHAMAR
No separador "Intercom --> Basic", indicar o endereço IP do monitor que a central vai chamar.

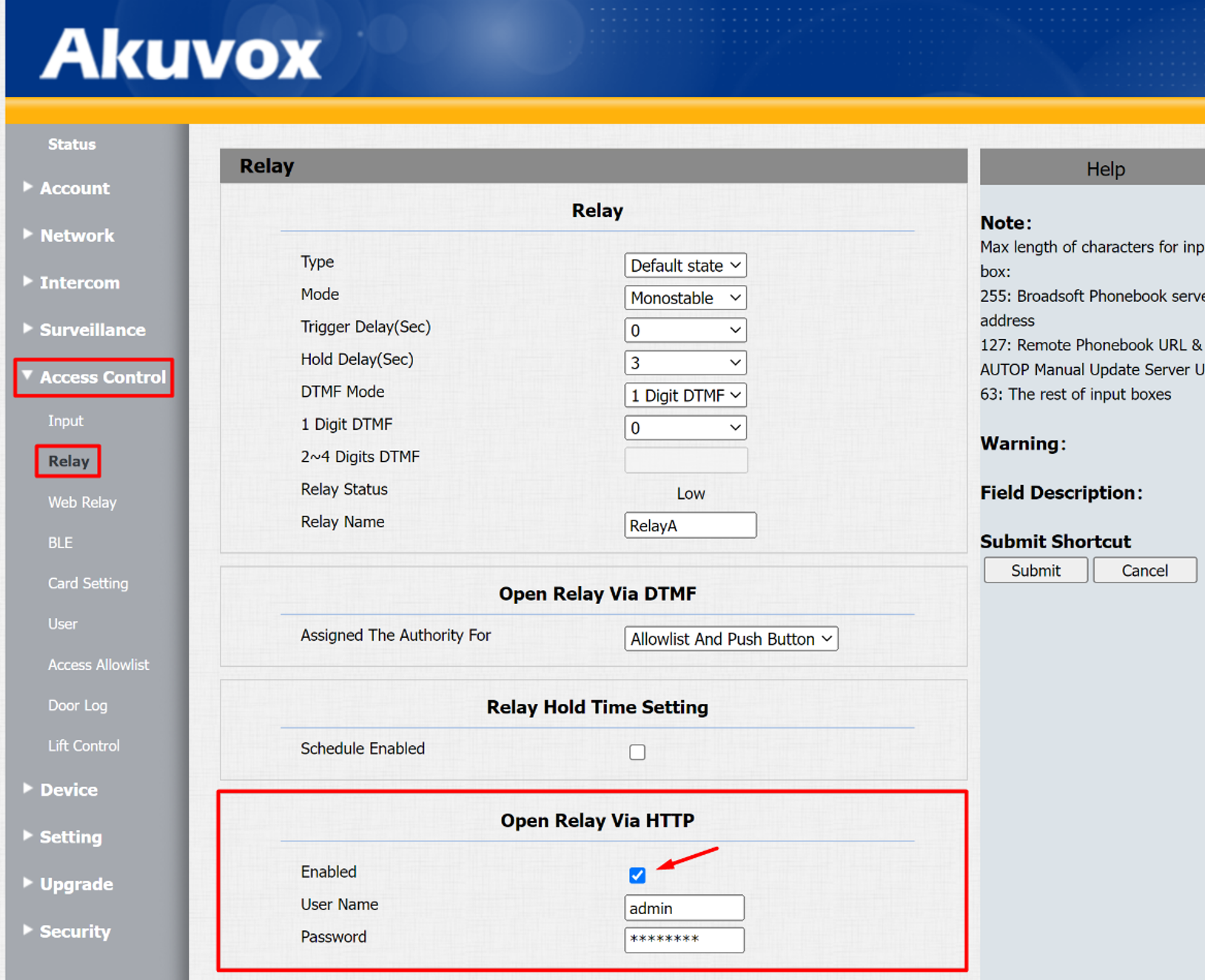

2) ATIVAR A ABERTURA DO RELÉ VIA HTTP
No separador "Access Control --> Relay", ativar a opção "Open Relay Via HTTP" e indicar um Nome de Utilizador e Palavra-passe, que serão utilizados na posterior configuração dos relés para o monitor (podem ser diferentes das credenciais dos equipamentos).
CONFIGURAÇÃO DO MONITOR

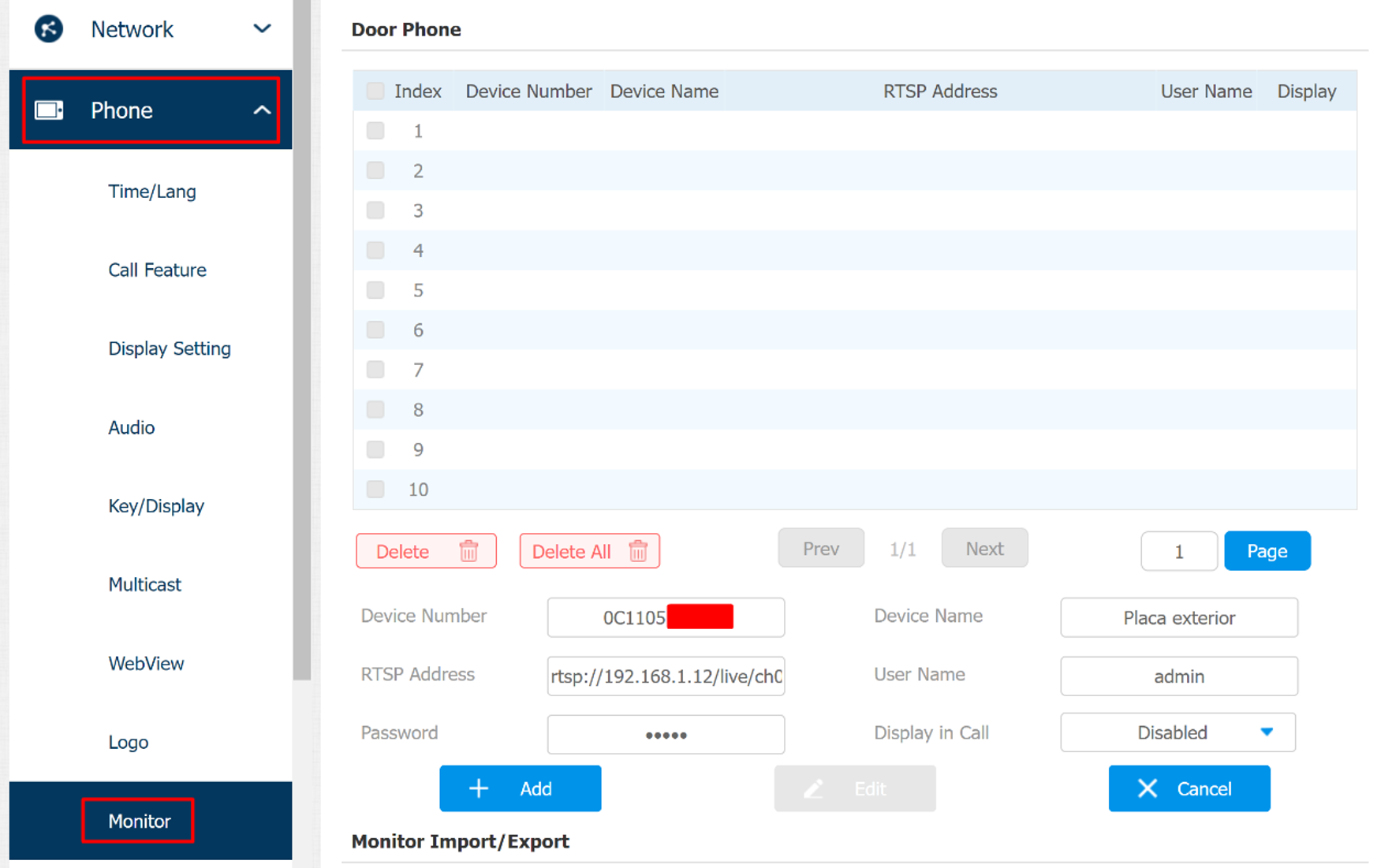

1) ADICIONAR A PLACA COMO CÂMARA
No separador "Phone --> Monitor", deve ser adicionada a câmara da placa externa, indicando os seguintes parâmetros:
a) Device Number: MAC da placa.
b) Device Name: nome da placa (escolher o que preferir).
c) RTSP Address: endereço RTSP da placa (rtsp://IP_PLACA/live/ch00_0)
d) User Name/Password: utilizador e senha para aceder à placa (admin/admin por defeito).
e) Display In Call: marca-se como Disabled.

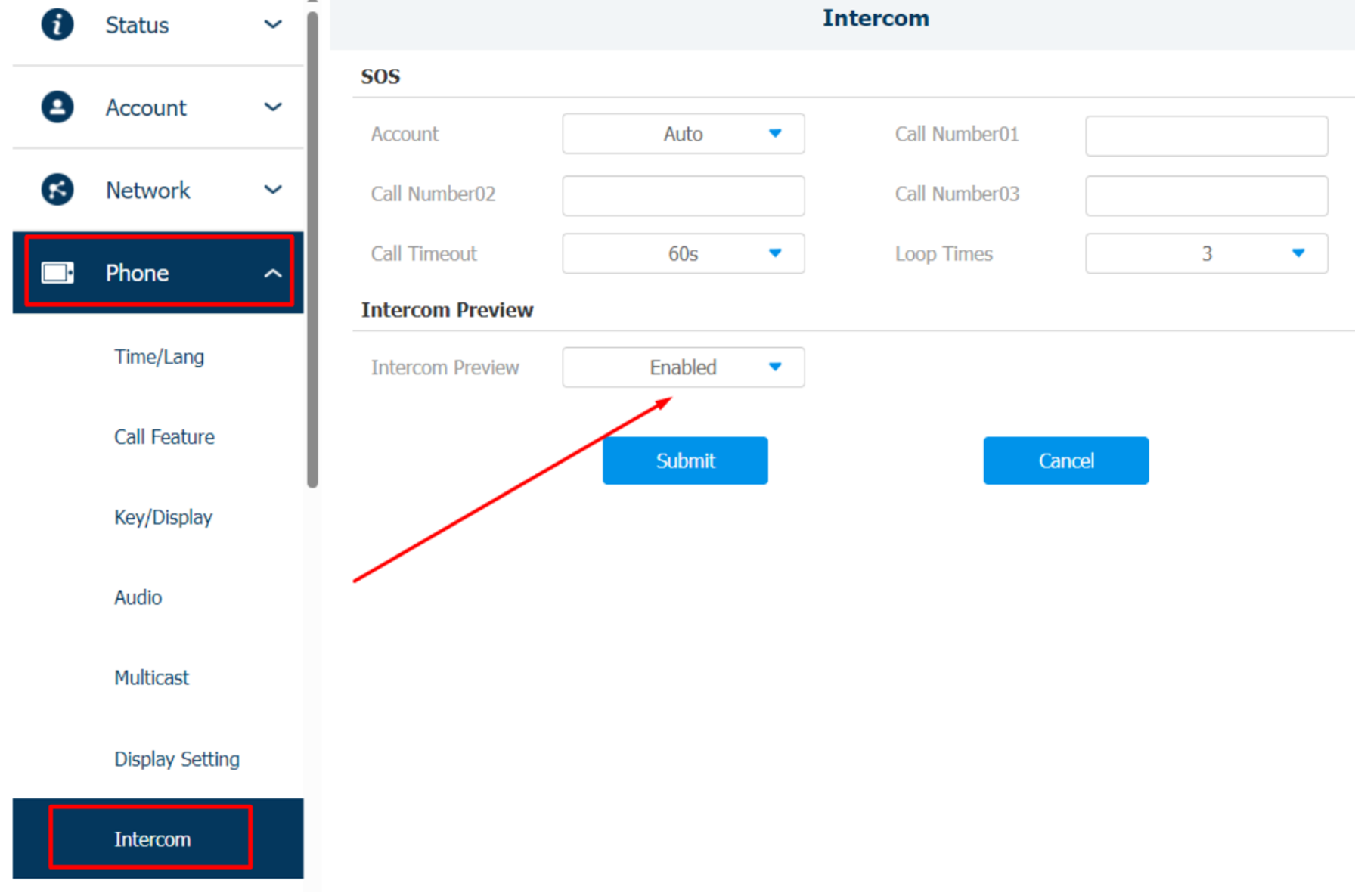

2) ATIVAR A VISUALIZAÇÃO DA PLACA DURANTE AS CHAMADAS
No separador "Phone --> Intercom", a caixa "Intercom Preview" deve estar marcada como Enabled.

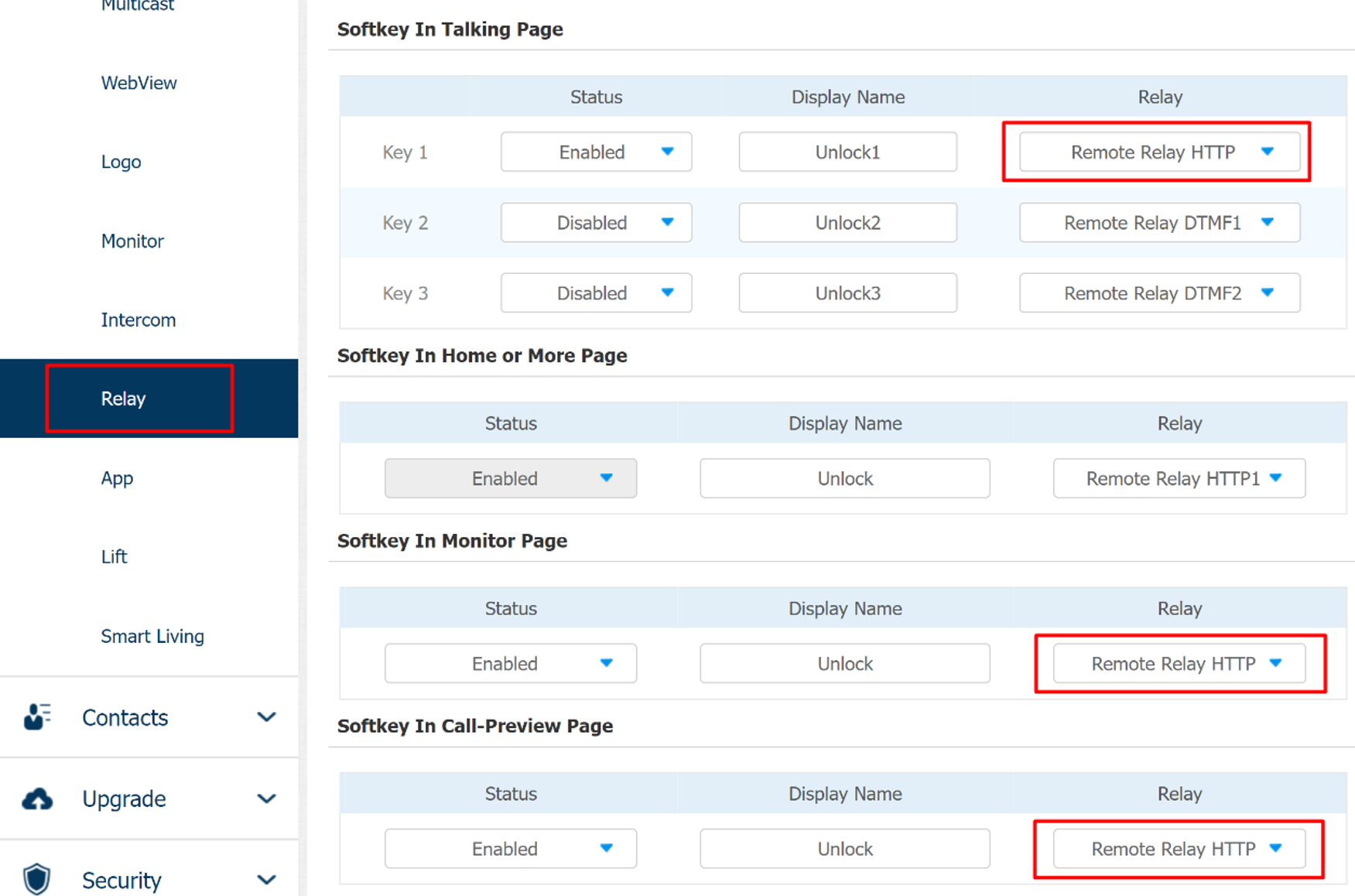

3) DEFINIR A ABERTURA DOS RELÉS
Na página "Phone --> Relay", indicar "Remote Relay HTTP" nas secções Softkey In Talking Page, Softkey In Monitor Page e Softkey In Call-Preview Page.

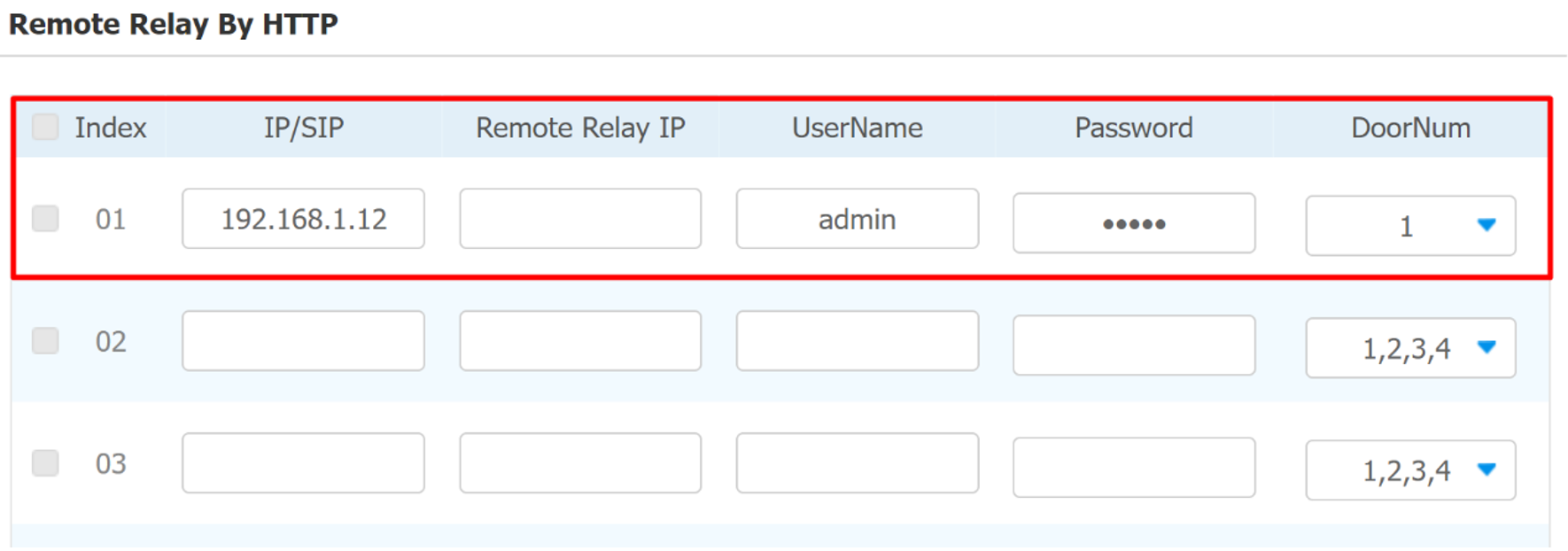

De seguida, em "Remote Relay By HTTP", devem ser introduzidos os dados correspondentes à placa, indicando:
a) IP/SIP: endereço IP da placa.
b) User Name/Password: utilizador e senha indicados no passo Open Relay Via HTTP da placa.
c) Door Number: número do relé a afetar.
NOTA: em alguns modelos de monitores, o campo URL também é indicado, no qual se deve introduzir:
FW sem High Security Mode:
http://IP_PLACA/fcgi/do?action=OpenDoor&UserName=USER_PLACA&Password=PASSWORD_PLACA&DoorNum=NUM_RELE
FW com Modo de Alta Segurança:
http://USER_PLACA:PASSWORD_PLACA@IP_PLACA/fcgi/OpenDoor?action=OpenDoor&DoorNum=NUM_RELE

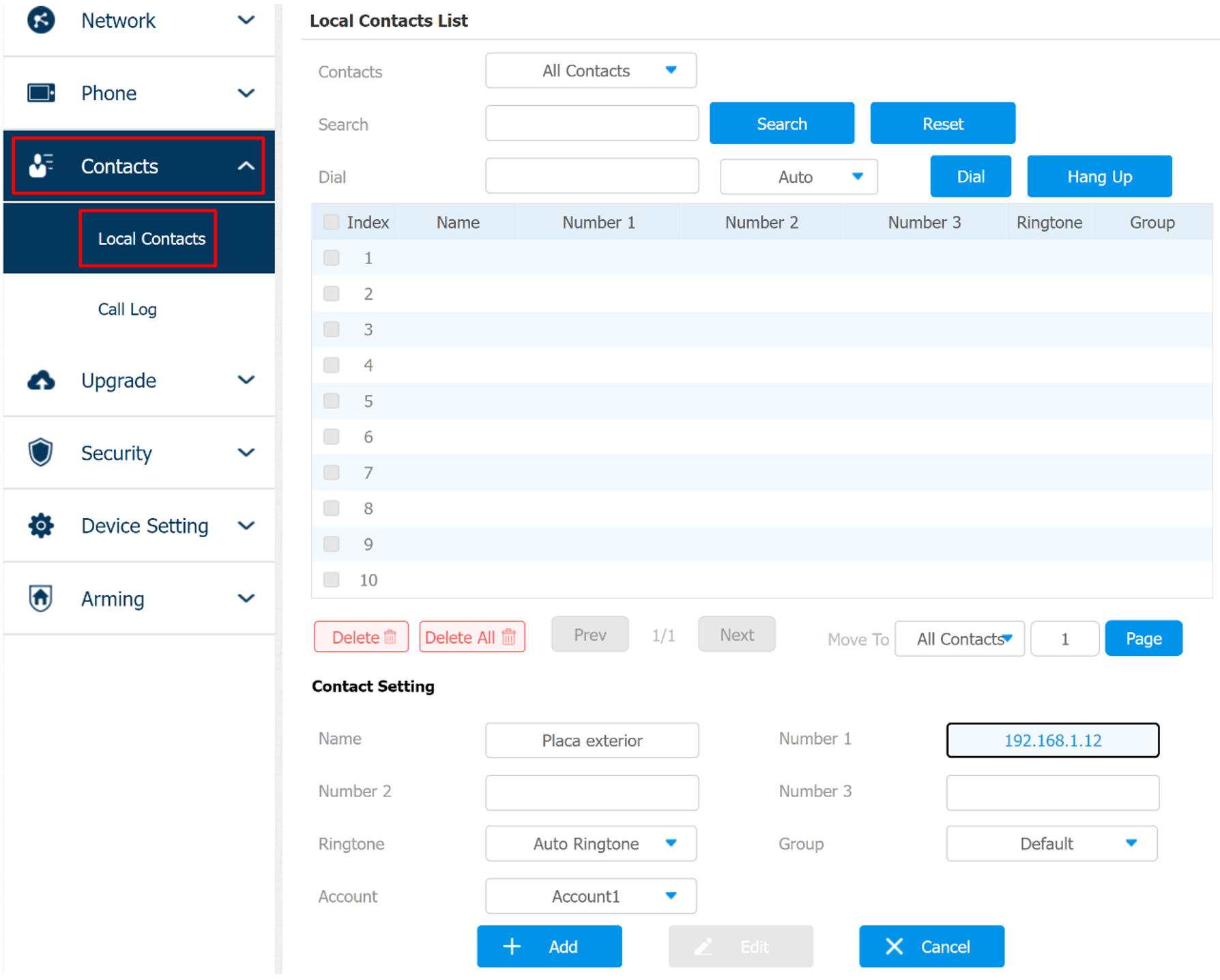

4) ADICIONAR A PLACA COMO CONTACTO
Finalmente, no separador "Contacts --> Local Contacts", deve ser criado o contacto referente à placa:
a) Name: nome da placa (é aconselhável atribuir-lhe o mesmo nome que foi dado à sua câmara no passo Monitor).
b) Number 1: endereço IP da placa.
