1. Installatie-instructies
1.1 Installatieplaats
De camera moet achter de slagboom en gericht op het voertuig worden geïnstalleerd, zoals weergegeven in de afbeelding
De afstand tussen de camera en de slagboom mag bovendien niet te groot zijn; hoe kleiner, hoe beter.

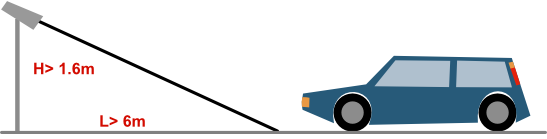

1.2 Installatiehoogte
De geschikte installatiehoogte van de camera ligt tussen 1,6 m en 2 m

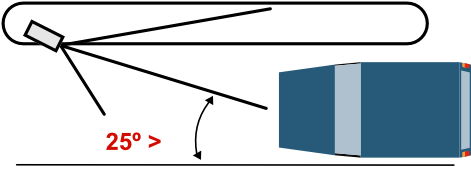

1.3 Hellingshoek
De hellingshoek van de camera moet kleiner zijn dan 30 graden, dat wil zeggen dat de hoek tussen de camera en de horizontale lijn >25 graden moet zijn

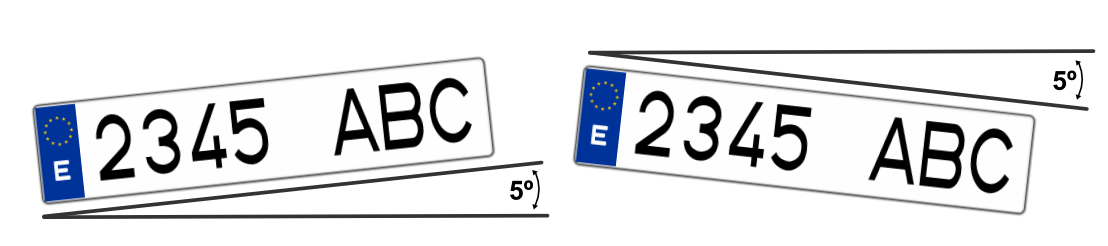

1.4 De rotatiehoek van de camera aanpassen
Het is essentieel om de rotatiehoek van de camera zo goed mogelijk aan te passen, zodat de kentekenplaat parallel aan de horizontale lijn staat. Daarnaast mag de afwijking niet groter zijn dan 5 graden als de kentekenplaat van het voertuig onder bepaalde omstandigheden niet horizontaal staat.
De software stelt dit soort eisen; hoe kleiner de afwijking, hoe beter de kentekenplaatherkenning.
Hieronder vindt u de link naar het artikel waarin we een bestand hebben toegevoegd dat als calculator voor de installatieafstanden van LPR-camera's dient:
2. Configuratie-instructies
De cameraconfiguratie kan hoofdzakelijk in drie delen worden opgesplitst:
- Beeldinstellingen van de camera.
- Configuratie van de detectie.
- Beheer van kentekenplatenlijsten.
2.1 Beeldinstellingen van de camera.
Voor een correcte kentekenplaatherkenning is het belangrijk om de beeldparameters van de camera aan te passen aan de installatieomstandigheden, met name de snelheid van de voertuigen en de beschikbare verlichting.
Houd er rekening mee dat deze instellingen kunnen variëren afhankelijk van het cameramodel en dat een configuratie die overdag geldig is 's nachts mogelijk niet dezelfde resultaten oplevert.
2.2 Belichtingsinstellingen

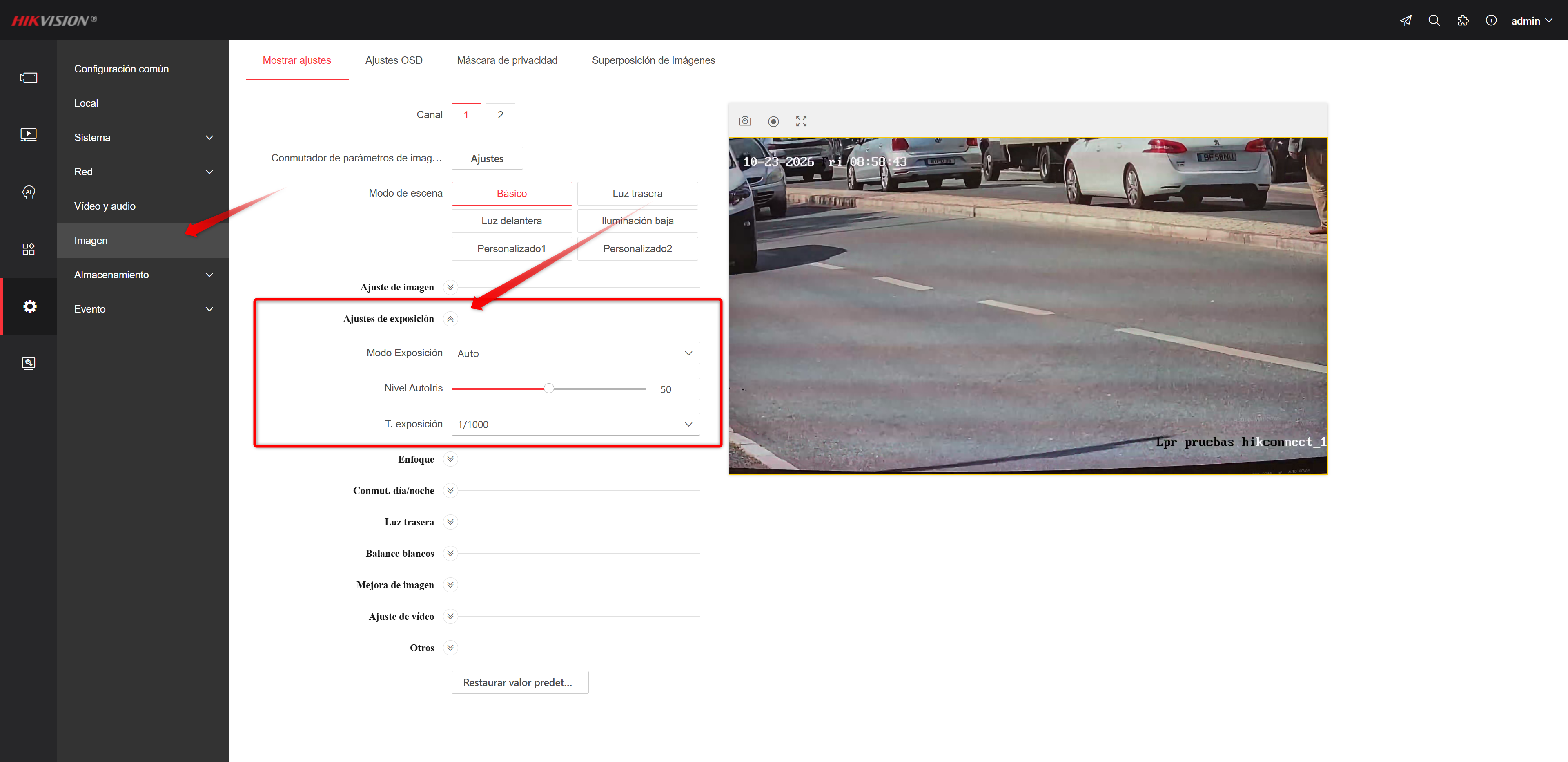

Om de belichting te configureren, openen we de camera via het IP-adres in een webbrowser en gaan we naar dit gedeelte.
De belichting bepaalt hoeveel licht de sensor ontvangt om het beeld te genereren. Een overbelichting kan ervoor zorgen dat kentekenplaten uitgebeten lijken, terwijl een onvoldoende belichting ervoor kan zorgen dat de tekens te donker worden.
Een van de belangrijkste parameters die we moeten aanpassen, is de belichtingstijd.
Belichtingstijd (Shutter)
De belichtingstijd geeft aan hoelang de sensor licht opvangt.
- Korte belichtingstijd: hiermee kunnen scherpere kentekenplaten van bewegende voertuigen worden verkregen, hoewel het beeld donkerder zal zijn.
- Lange belichtingstijd: hiermee kan meer licht worden opgevangen, maar dit kan ertoe leiden dat kentekenplaten onscherp worden wanneer het voertuig in beweging is.
Hoe hoger de snelheid van het voertuig, hoe korter de belichtingstijd moet zijn.
Hikvision hanteert de volgende richtwaarden voor bepaalde series LPR-camera's:
| Snelheid van het voertuig | Belichtingstijd |
|---|---|
| Lager dan 30 km/u | 1/150 – 1/200 |
| Tussen 30 en 60 km/u | 1/250 – 1/500 |
| Hoger dan 60 km/u | 1/500 – 1/1000 |
Deze waarden moeten worden aangepast aan de lichtomstandigheden en de installatie.
2.3 Versterking (Autoiris)
Met de versterking kan de helderheid van het beeld worden verhoogd door het sensorsignaal te versterken.
Een te hoge waarde kan echter ruis veroorzaken en de scherpte van de tekens verminderen.
Voor bepaalde LPR-series raadt Hikvision aan om een versterkingswaarde van 20 als beginwaarde te gebruiken.
Het wordt aanbevolen om eerst de belichtingstijd aan te passen en vervolgens te controleren of het nodig is om de versterking of de verlichting van de camera aan te passen.

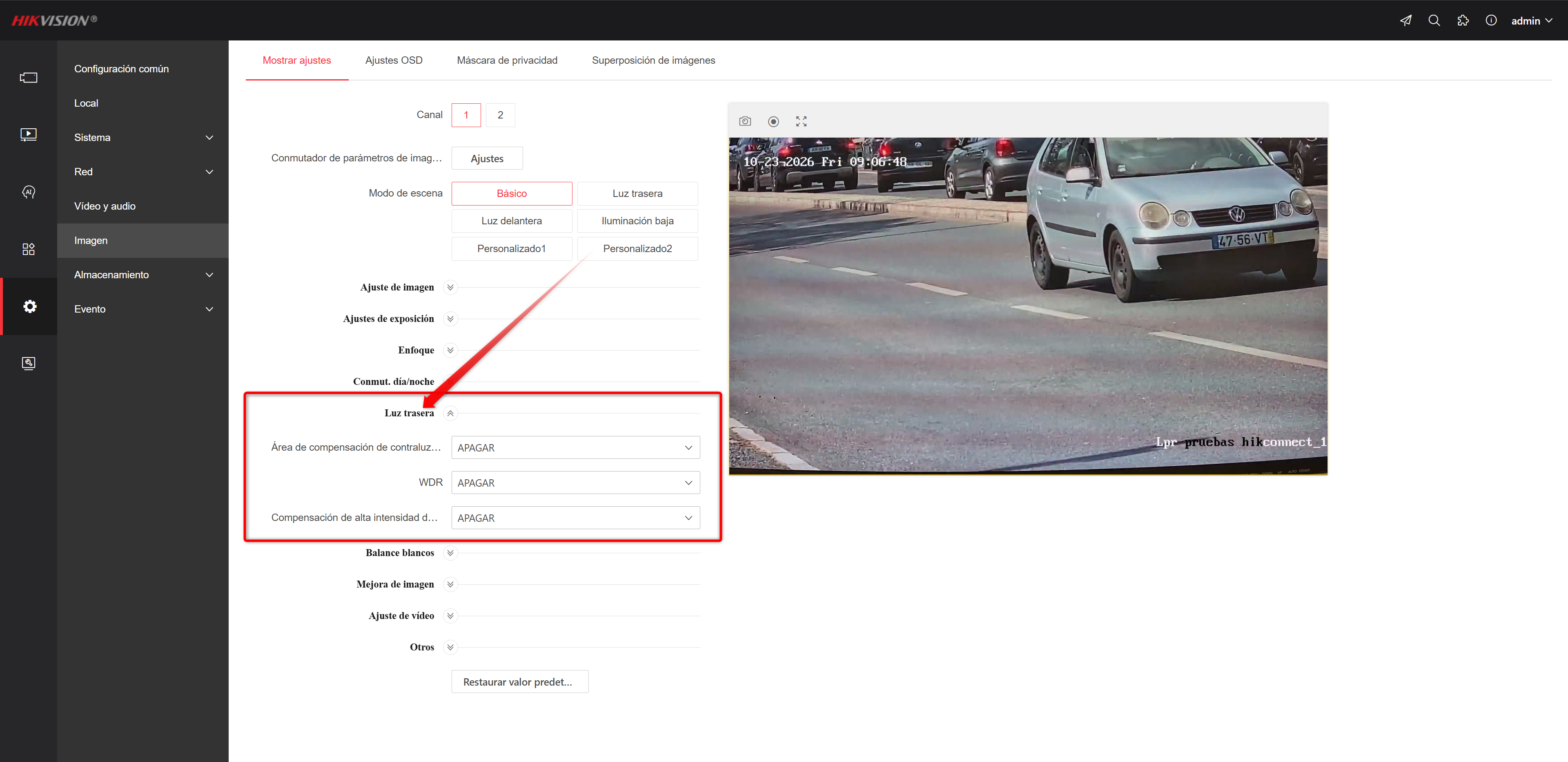

2.4 WDR configureren
Met WDR (Wide Dynamic Range) kunnen de verschillen in belichting tussen lichte en donkere delen van een beeld worden gecompenseerd.
Deze functie kan nuttig zijn bij installaties met sterk tegenlicht, zoals garage-ingangen of plaatsen waar zonlicht rechtstreeks op de camera valt.
Bij LPR-camera's wordt echter aanbevolen om WDR aanvankelijk uitgeschakeld te laten, omdat de verwerking ervan spookbeelden (ghosting) of verlies van scherpte bij kentekenplaten van bewegende voertuigen kan veroorzaken.
Daarom wordt aanbevolen om, voordat WDR wordt ingeschakeld, te proberen verlichtingsproblemen te corrigeren met de instellingen voor belichting en versterking.
De WDR-instellingen bevinden zich in dit gedeelte:
BELANGRIJK: Bij een LPR-camera moeten we prioriteit geven aan de leesbaarheid van de tekens op kentekenplaten, ook als dit betekent dat de rest van het beeld donkerder wordt, vooral 's nachts.
2.5 De detectie configureren.

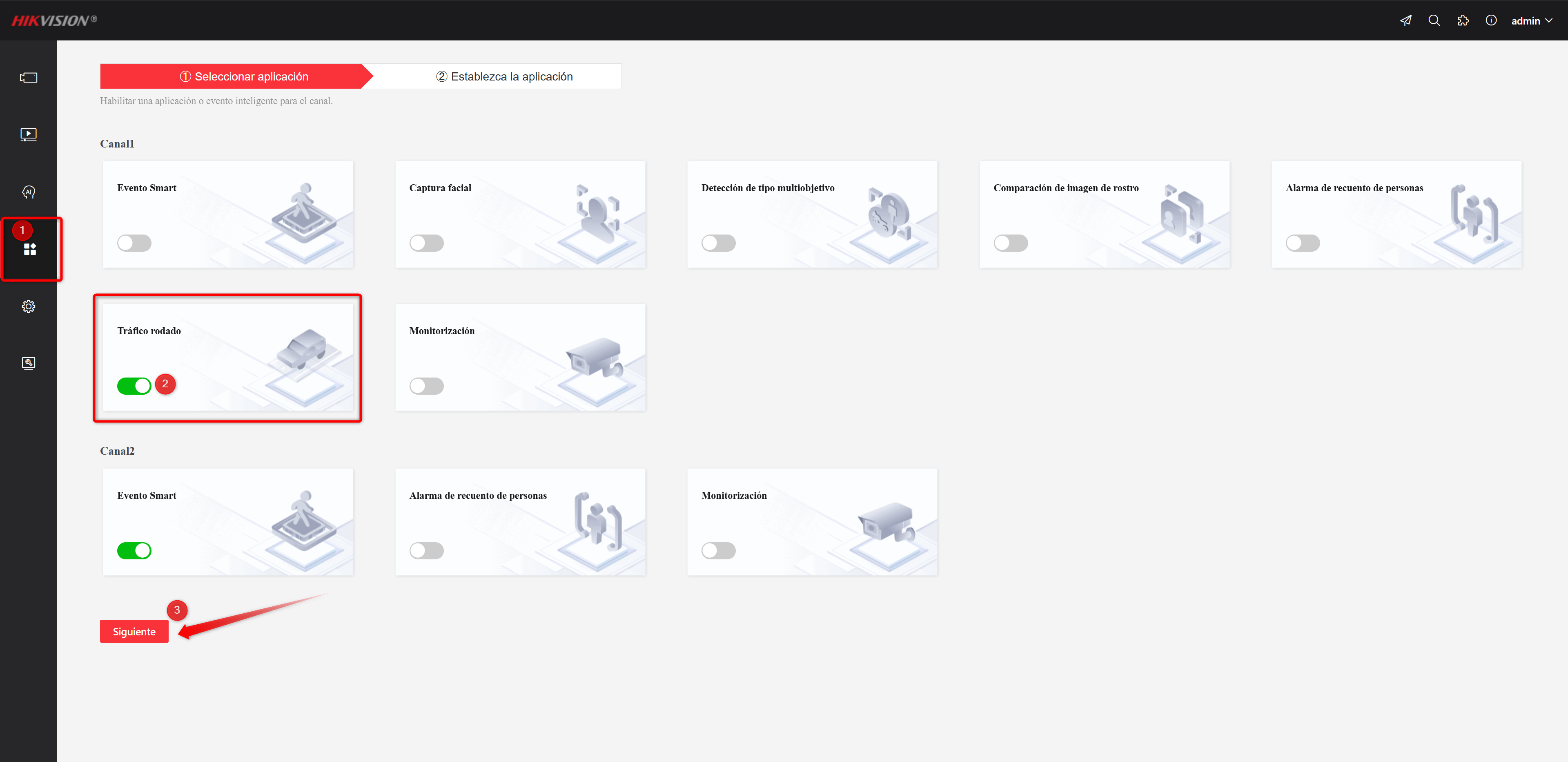

Na de beeldconfiguratie van de camera moeten we de detectie van wegverkeer activeren in het VCA-gedeelte van de camera.

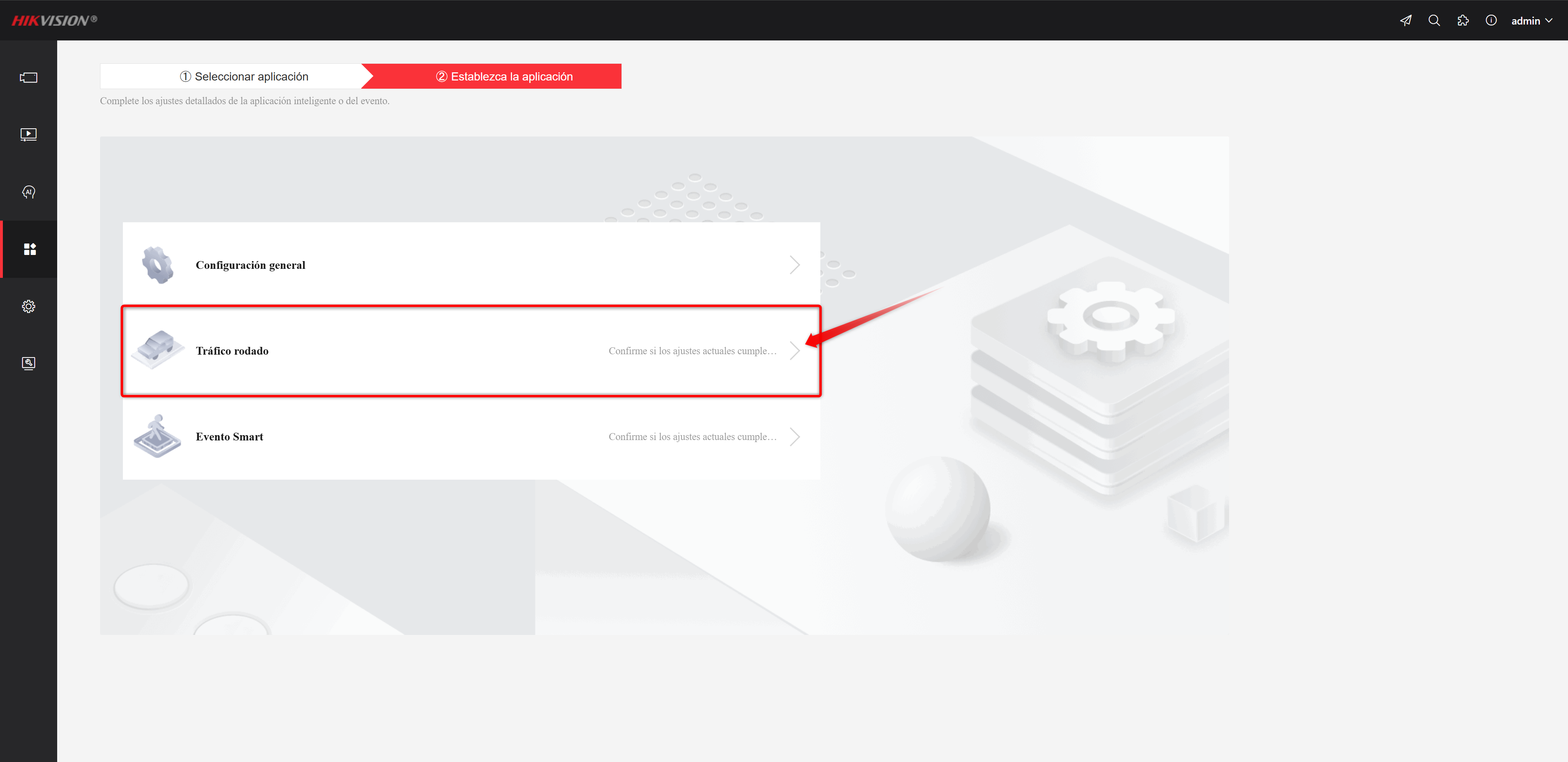

Vervolgens gaan we naar het gedeelte voor wegverkeer om de detectie te configureren.

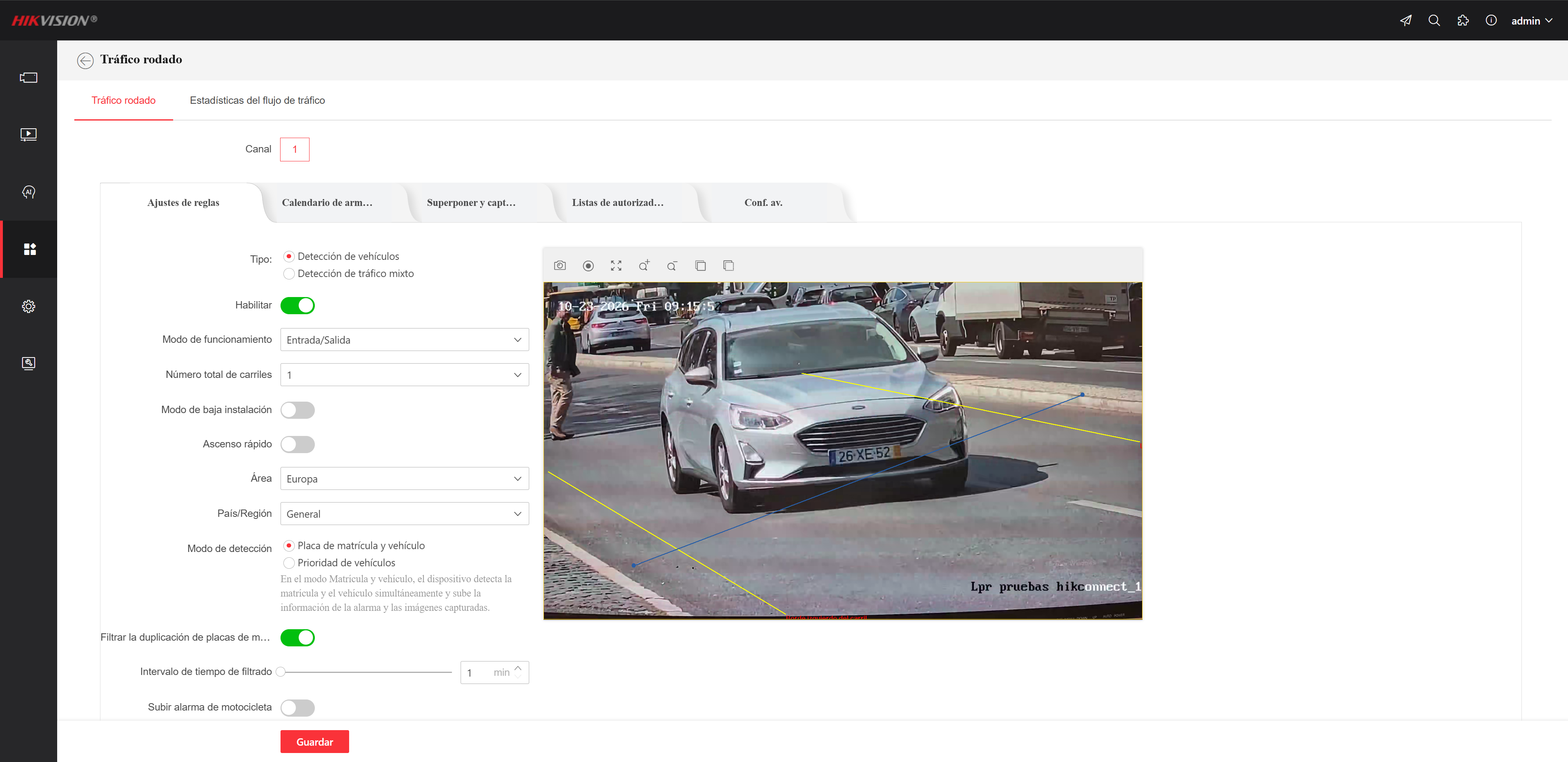

Daarna schakelen we de detectie in en configureren we de detectieparameters.
We moeten rekening houden met het aantal rijstroken dat we gaan detecteren en de randen van de rijstroken en de detectielijn aanpassen.
We moeten ook rekening houden met het gebied van de kentekenplaten die worden gedetecteerd.

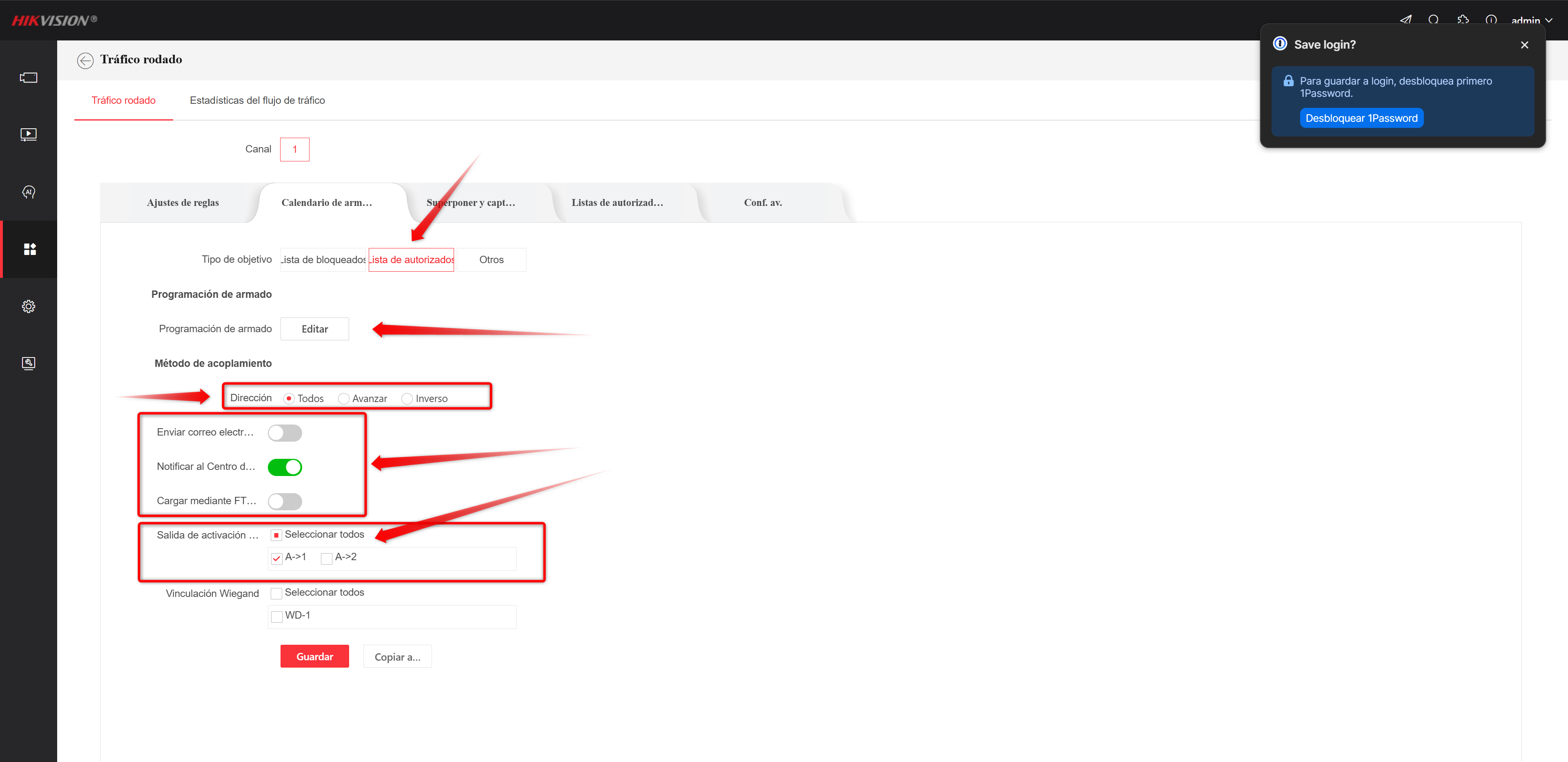

Daarna moeten we het werkingsschema met betrekking tot de kentekenplatenlijsten aanpassen en instellen hoe deze na het vergelijken van de kentekenplaten zullen werken.
Houd rekening met het werkingsschema en de acties die worden uitgevoerd, zoals een e-mailmelding, een melding aan het meldingencentrum (mobiele app en desktopomgevingen) en of hierdoor de alarmuitgang wordt geopend om slagbomen of iets dergelijks te openen.
Via de optie om via FTP te uploaden, worden de kentekenplaten die overeenkomen met de regel opgeslagen op de MicroSD-kaart van de camera.
2.6 Beheer van kentekenplatenlijsten.

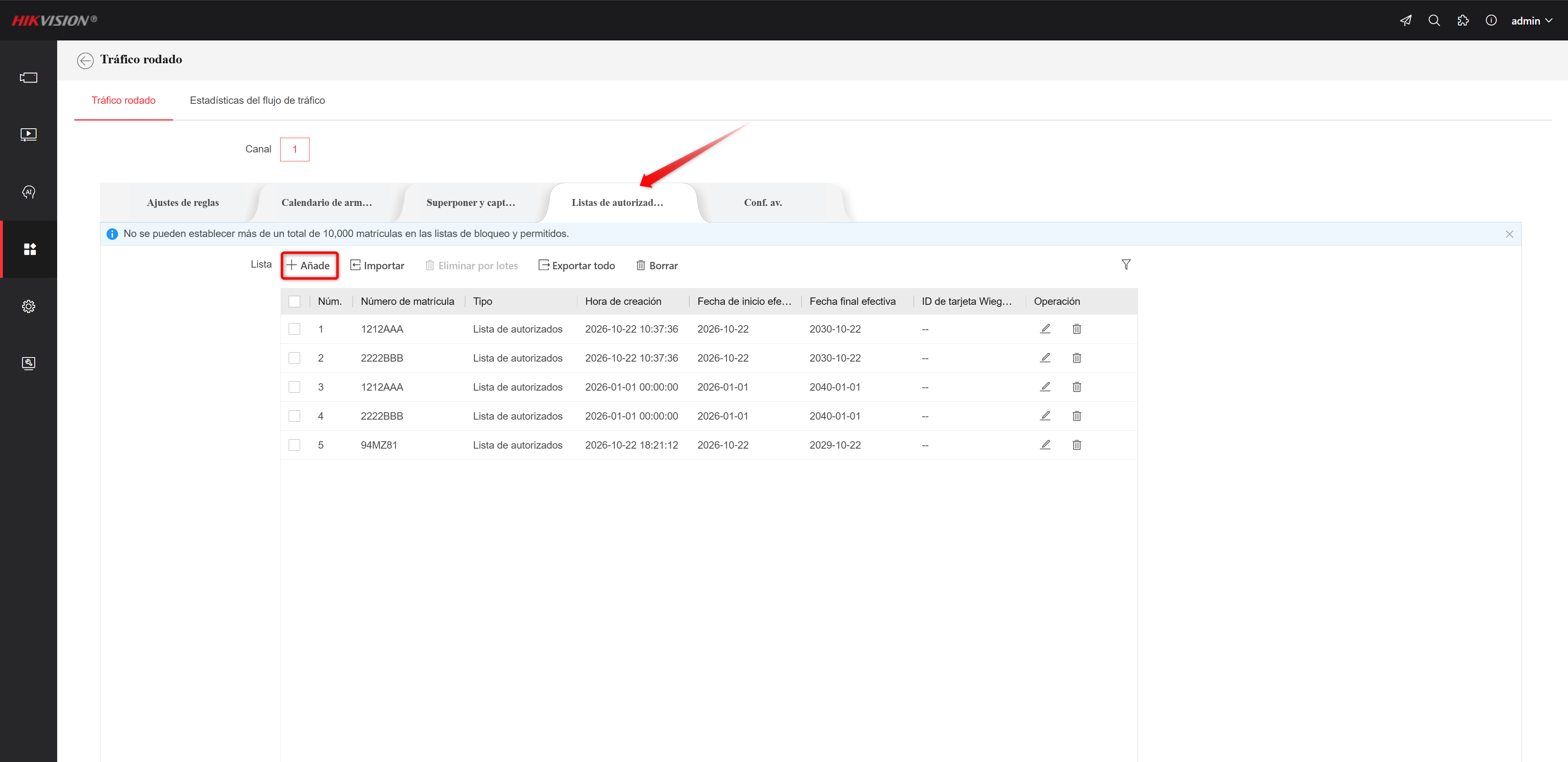

Vervolgens beginnen we met het toevoegen van de kentekenplaten aan de database van de camera. Ga naar dit gedeelte:

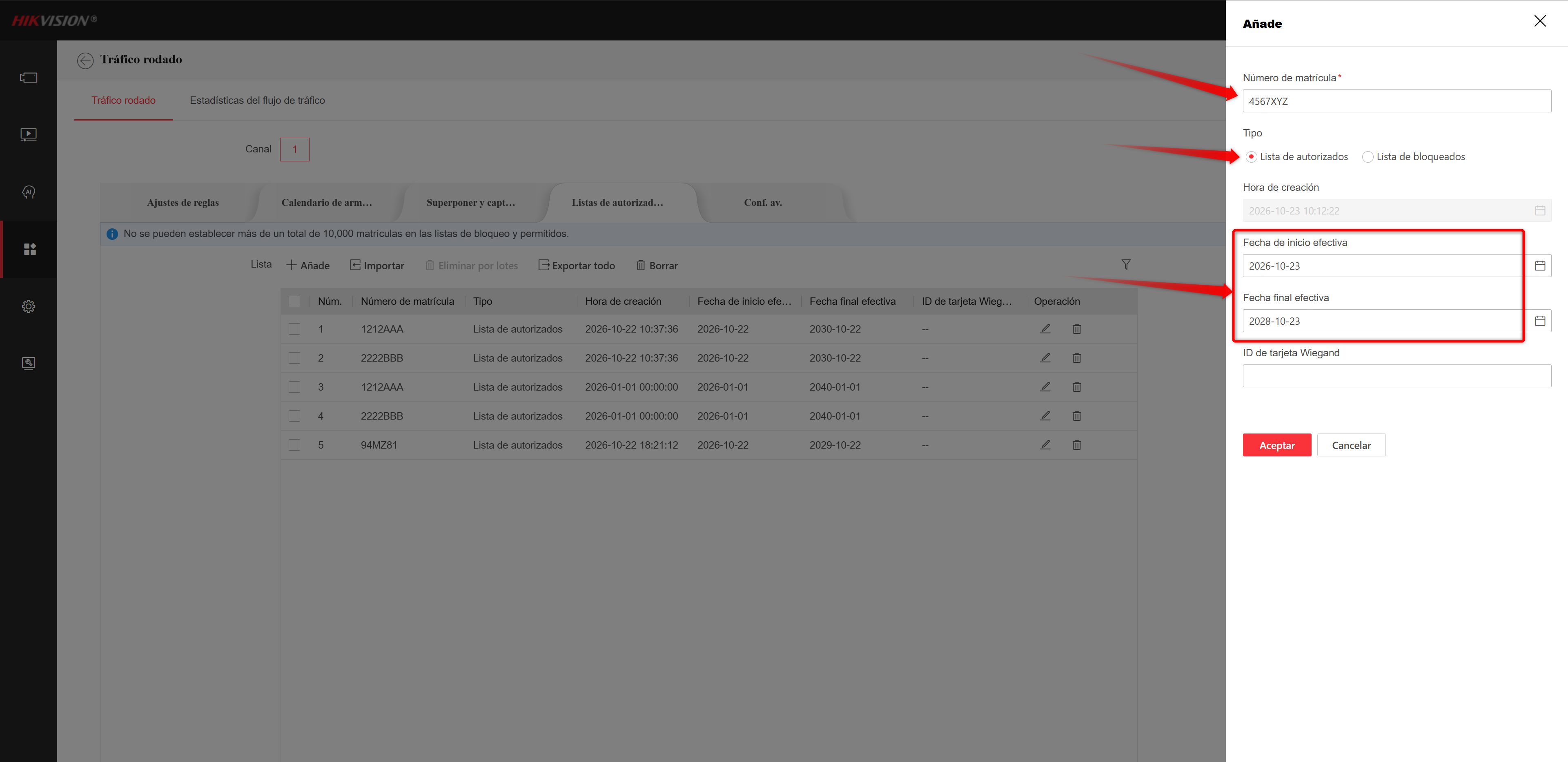

In dit gedeelte voeren we de kentekenplaat zelf in en kiezen we in welke lijst deze wordt opgenomen. We geven ook de geldigheidsduur van de kentekenplaat in het systeem aan door een begin- en einddatum in te stellen.
Als u een volledige lijst met kentekenplaten wilt importeren, raden we aan om eerst handmatig één kentekenplaat toe te voegen en het XLS-bestand van de camera te exporteren. Op deze manier blijft de indeling behouden waarmee de camera werkt.
Wanneer u die sjabloon hebt ingevuld, kunt u de lijst met kentekenplaten rechtstreeks naar de camera importeren.
3. Kentekenplaten zoeken.
3.1 Kentekenplaten zoeken via de webomgeving

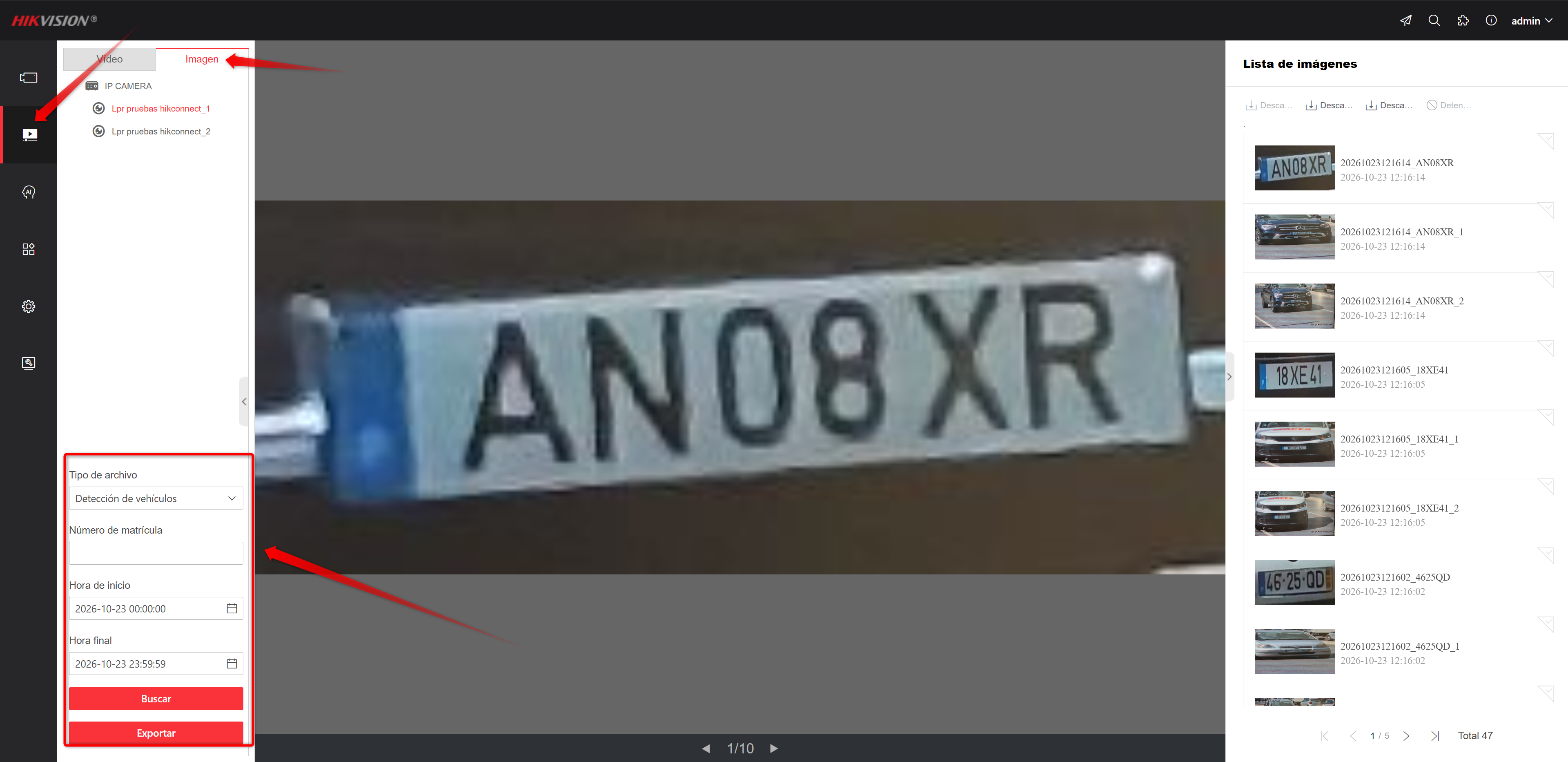

Om te zoeken naar kentekenplaten die op de MicroSD-kaart van de camera zijn opgeslagen, gaat u naar het afspeelgedeelte van de camera. Daar selecteert u het gedeelte voor afbeeldingen.
Nadat u dit gedeelte hebt uitgevouwen, worden de beschikbare filters weergegeven. Selecteer detectie van voertuigen of gemengd verkeer, afhankelijk van de eerder geconfigureerde detectie.
U kunt ook naar een specifieke kentekenplaat zoeken en filteren op datum en tijd van de detectie.
In de rechterzijbalk vindt u de kentekenplaten die zijn opgeslagen op basis van de geconfigureerde detectie en vergelijking.
3.2 Kentekenplaten zoeken vanuit IVMS4200

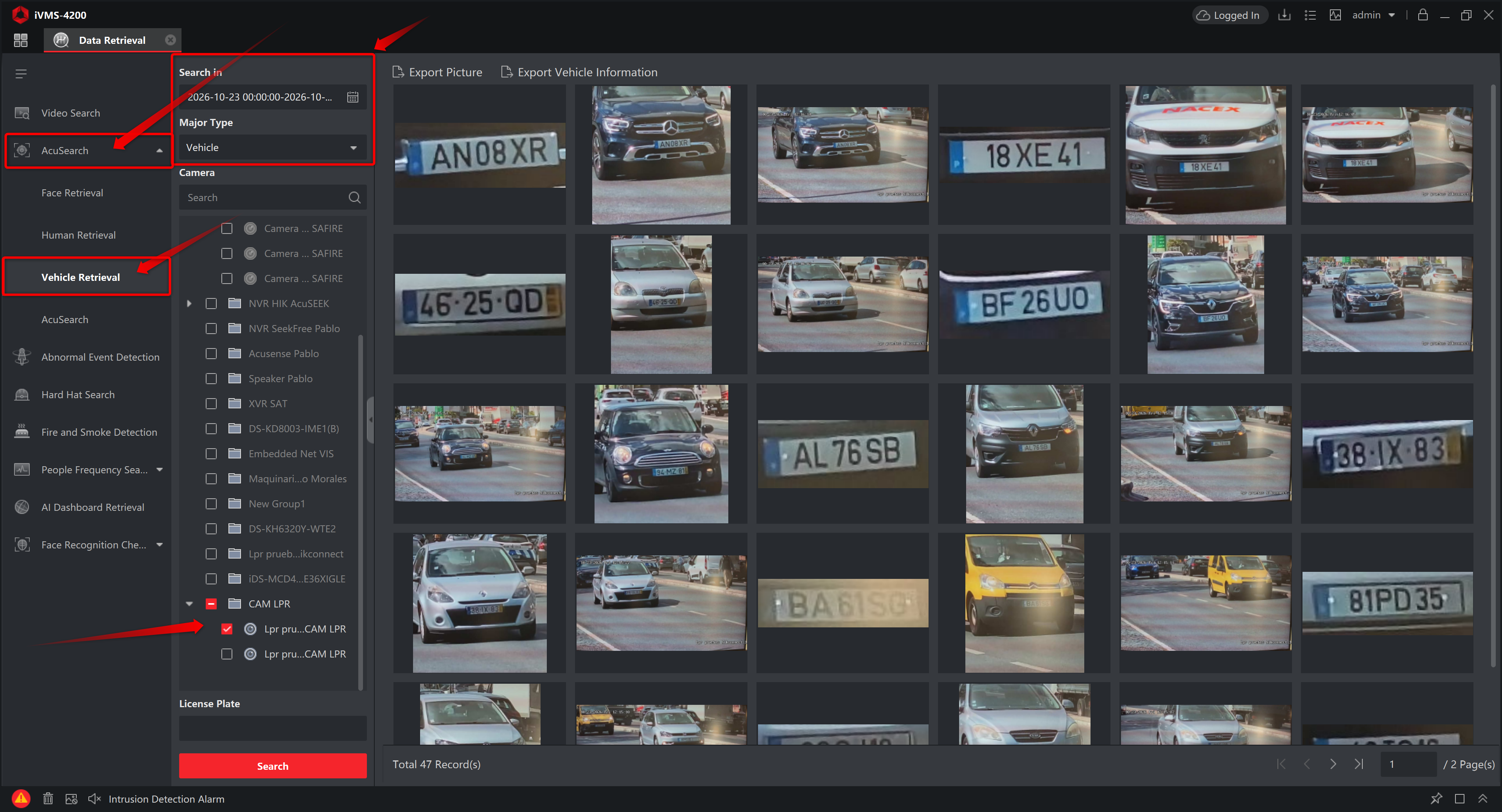

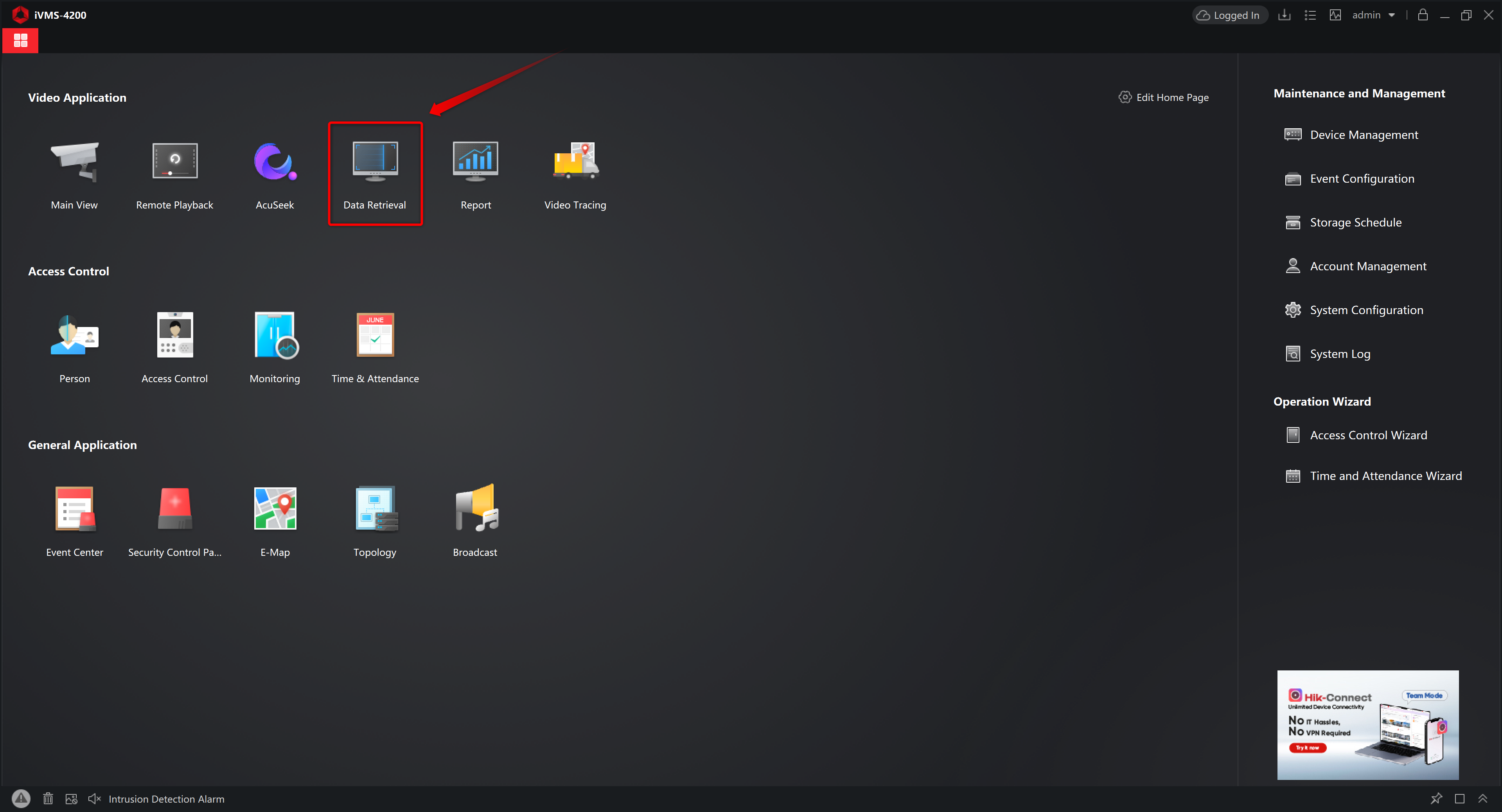

Om zoekopdrachten uit te voeren vanuit IVMS4200, gaat u naar het gedeelte Data Retrieval.
Nadat u dit gedeelte hebt geopend, selecteert u de optie AcuSearch, waar u het gedeelte Vehicle Retreival vindt. Binnen dit gedeelte kunt u de camera selecteren en een filter toepassen om de kentekenplaten te vinden die op de MicroSD-kaart van de camera zijn opgeslagen.
