Beschrijving: Protocol voor de inbedrijfstelling van laders voor elektrische voertuigen met de professionele toepassing RAEDIAN INSTALL

EERSTE STAPPEN

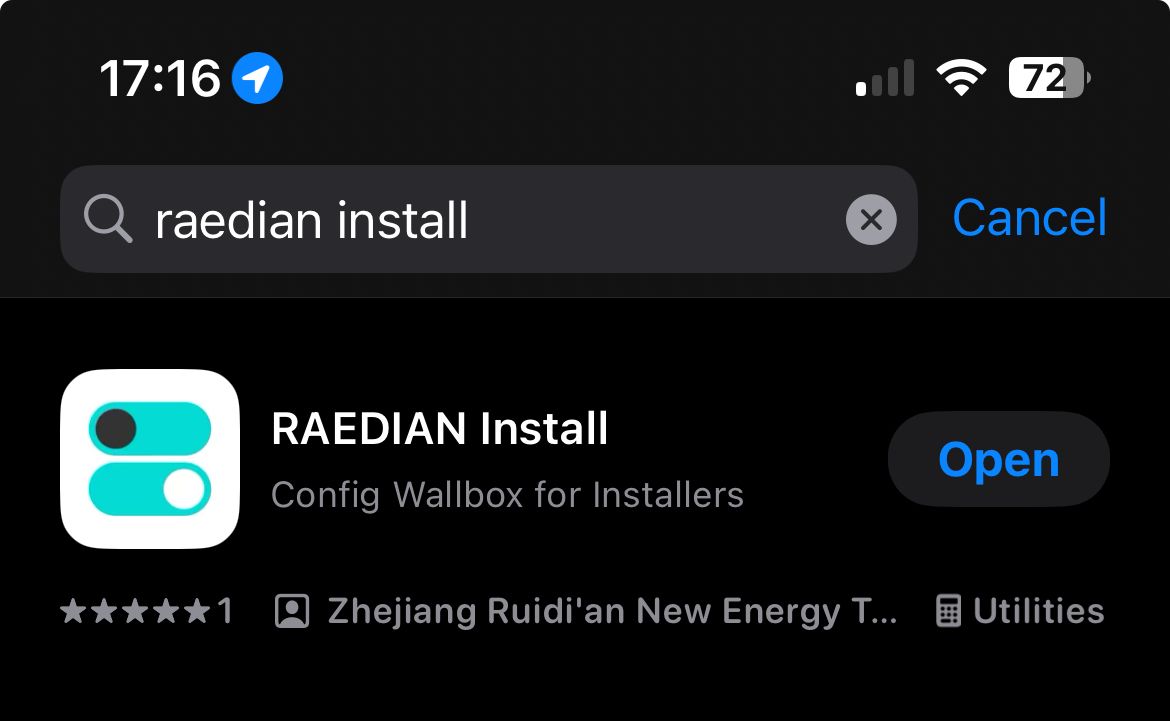

• Download de RAEDIAN INSTALL App op uw smartphone (beschikbaar op iOS en Android). Het is de aanbevolen toepassing voor installateurs om de inbedrijfstelling van de apparatuur uit te voeren.

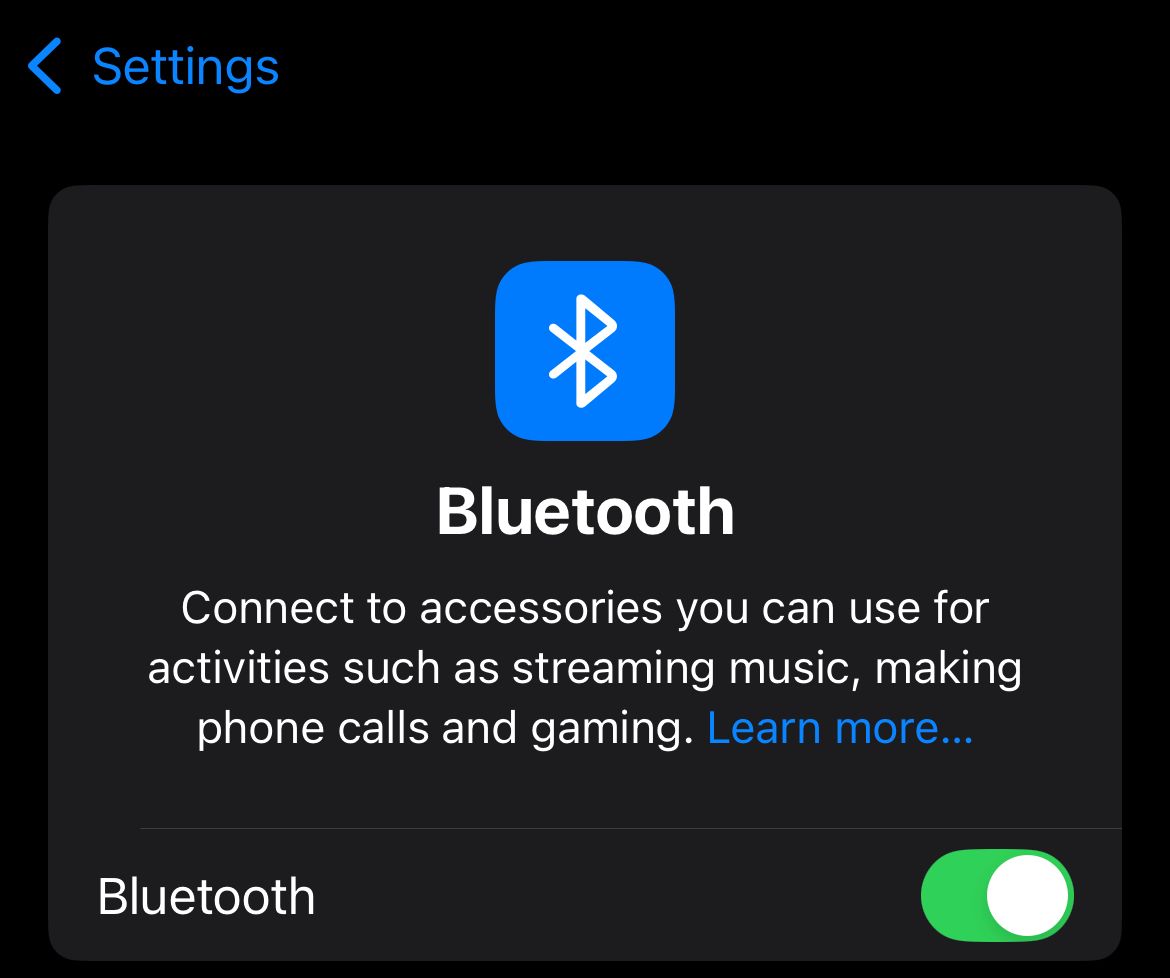

• Activeer Bluetooth op de smartphone.

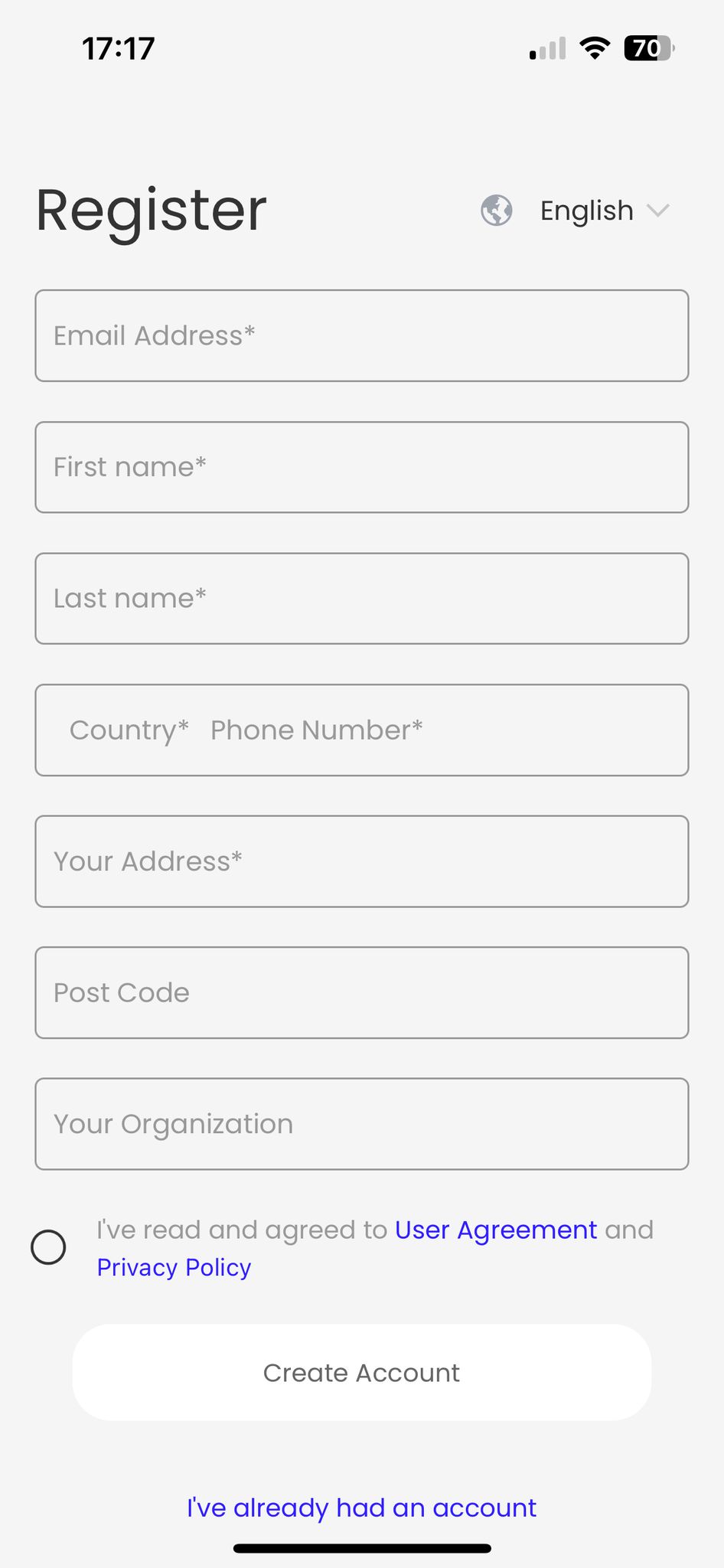

• Registreer in de app.

BEGINSCHERM

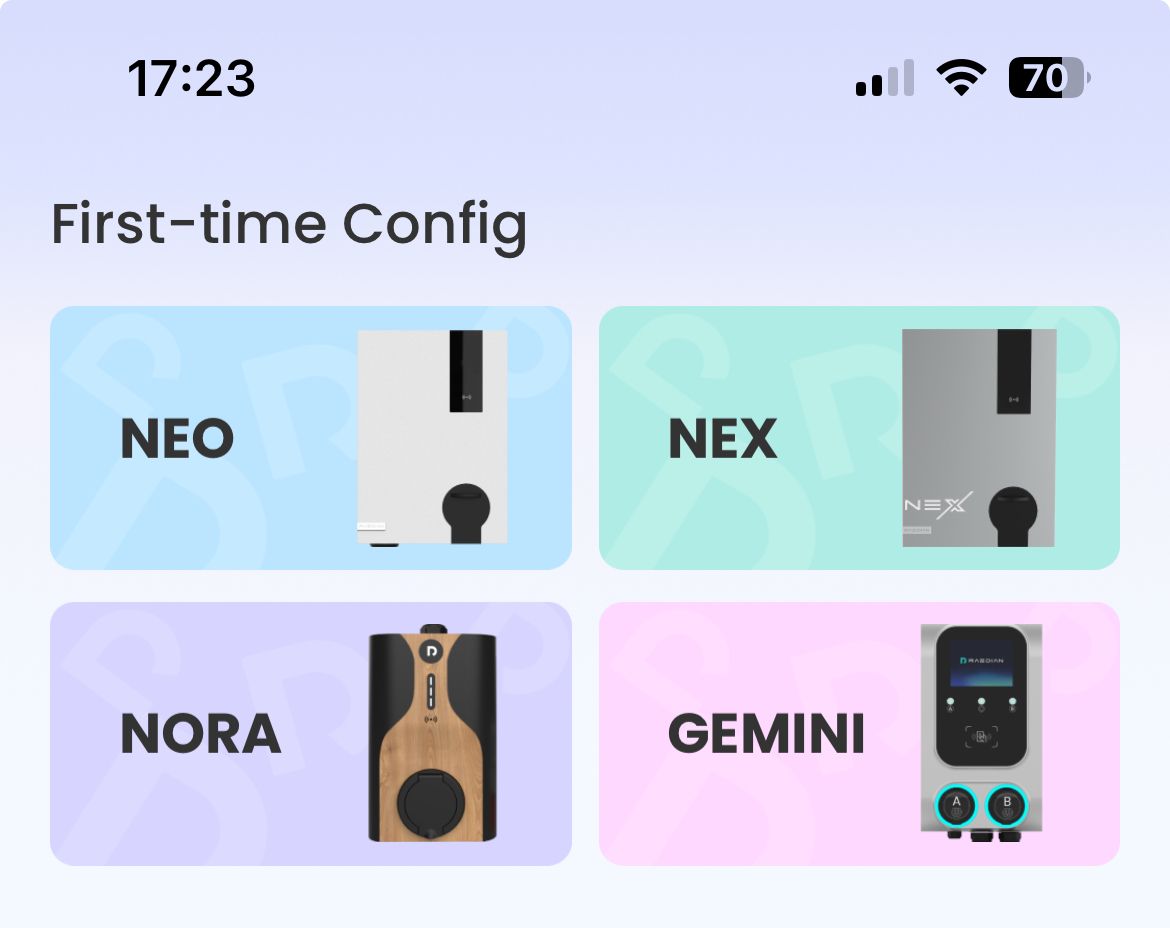

• In de scherminterface, in de eerste configuratie, verschijnen de verschillende reeksen laders van RAEDIAN. Kies het bereik waartoe de te gebruiken lader behoort.

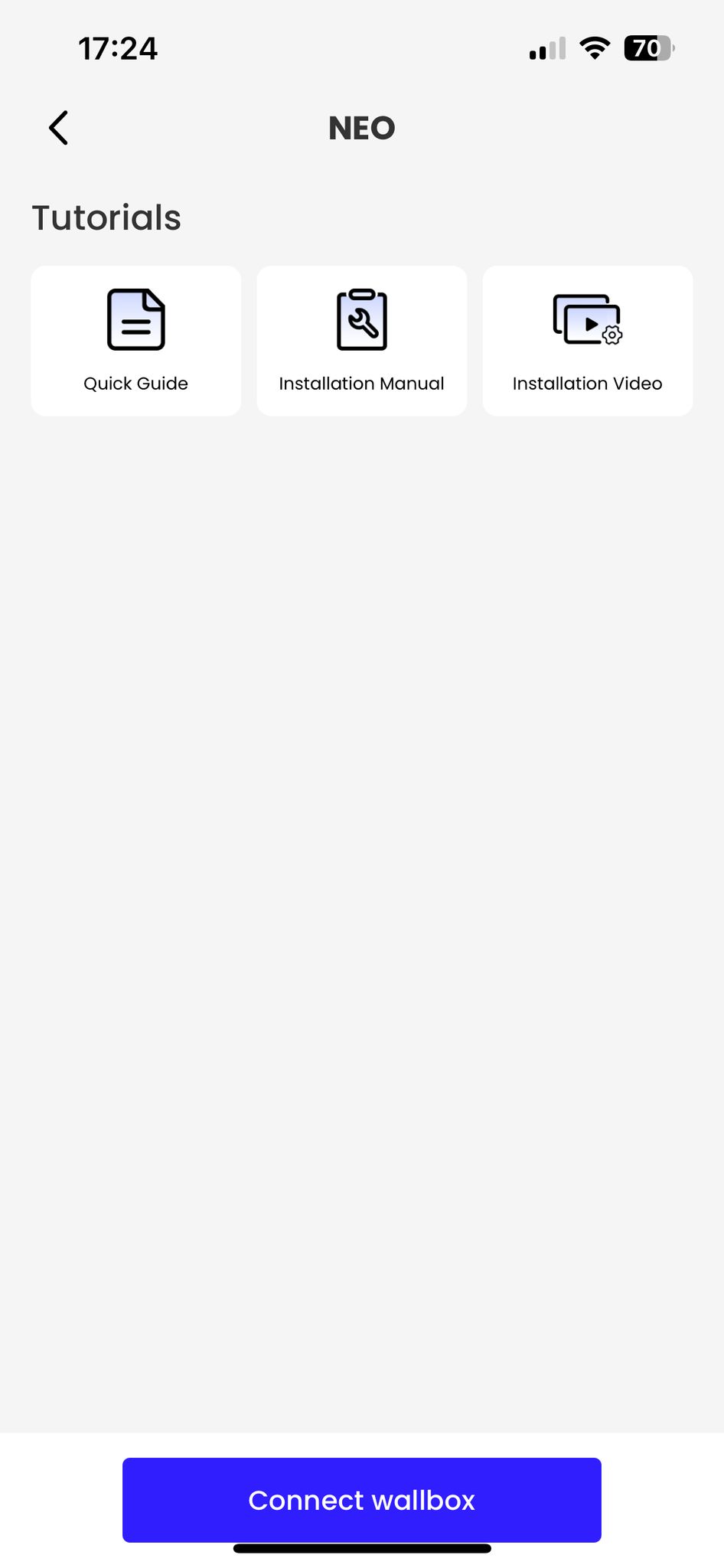

• Zodra de lader is gekozen, verschijnen er verschillende handleidingen (snelgids, handleiding en installatievideo) die nuttig kunnen zijn voor de installateur. De lader aansluiten.

• Voor de eerste configuratie is dekking of een WiFi-verbinding nodig. Voor starters zonder dekking zijn er 2 opties:

1. Neem een netwerkkabel van een router mee en een repeater voor het WiFi-signaal (dit kan later worden gebruikt om de lader te monitoren).
2. De lader vooraf configureren in de werkplaats/hoofdkantoor en later installeren.

LADER AANSLUITEN

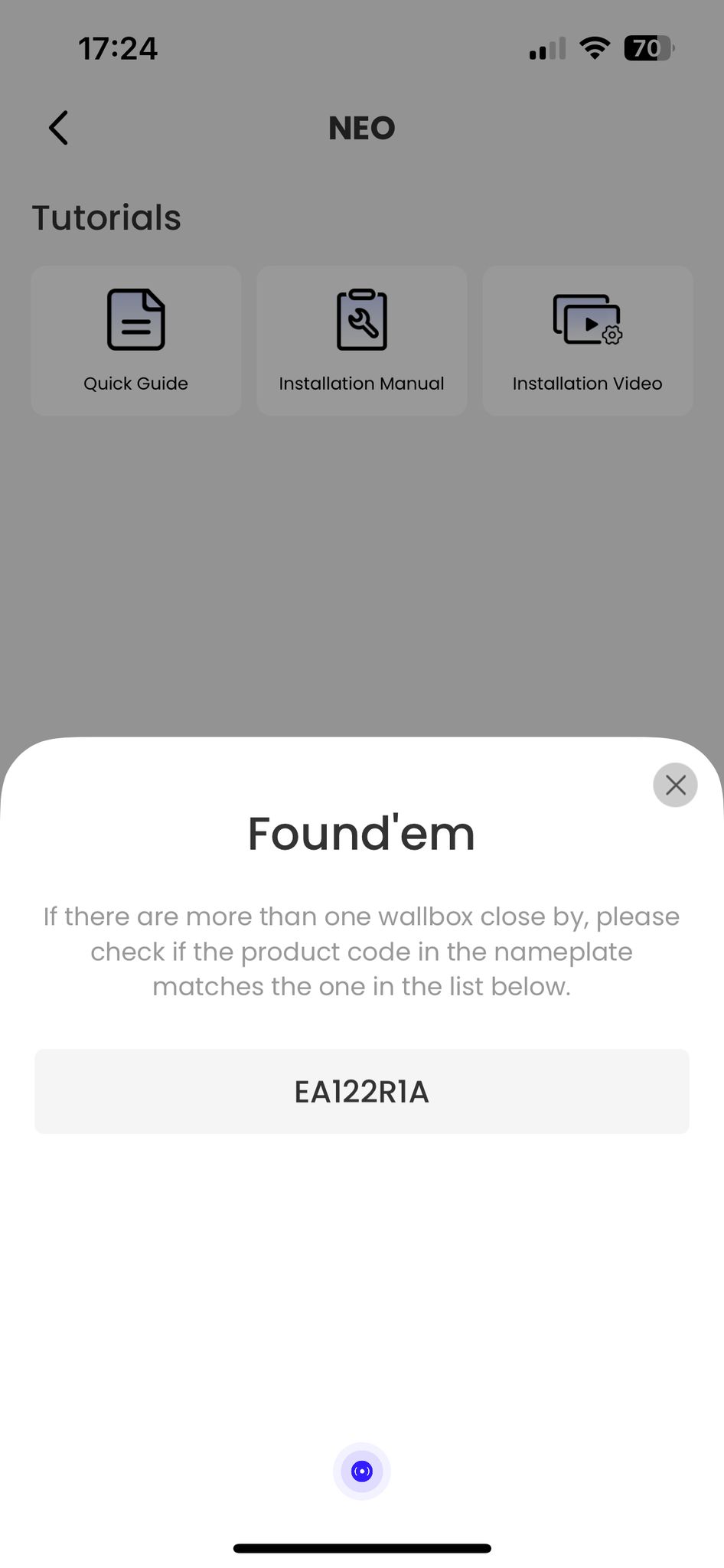

• Selecteer de lader die moet worden gestart (het serienummer verschijnt wanneer de Bluetooth is verbonden) en sluit hem aan. Het serienummer kan op verschillende plaatsen worden gevonden:

1. Aan de binnenkant van de achterklep van de oplader.
2. Op de linkerlus van de oplader.
3. In de gebruiksaanwijzing die in de doos zit(het is raadzaam deze niet weg te gooien).

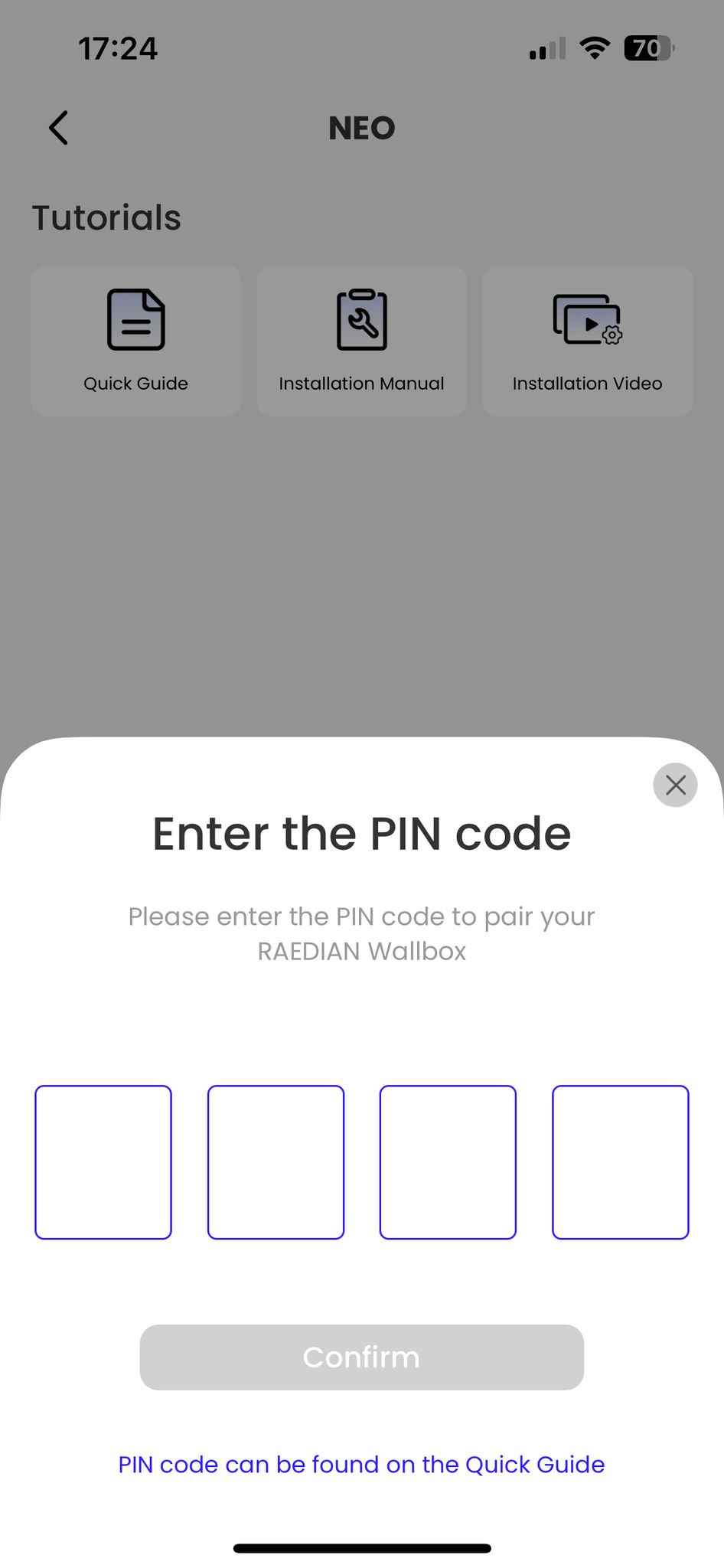

• Voer de PIN-code in van de lader die je wilt opstarten. De PIN-code kun je op verschillende plaatsen vinden:

1. Aan de binnenkant van de achterkant van de lader.
2. In de gebruiksaanwijzing die in de doos zit(het is aan te raden deze niet weg te gooien).

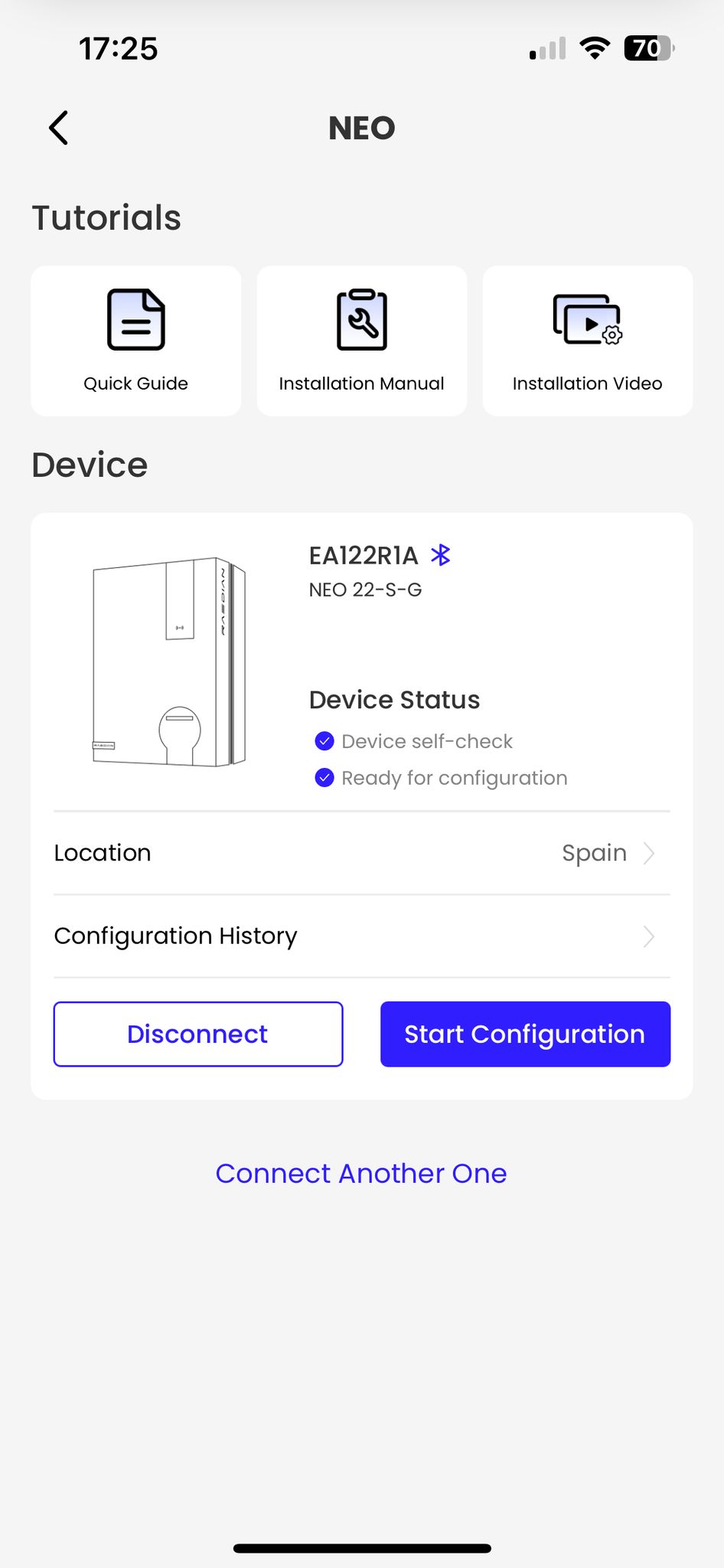

• Als je het serienummer en de pincode invoert, verschijnt er een scherm met het apparaat en het serienummer. Nadat je hebt gecontroleerd of het de juiste lader is, selecteer je de locatie (automatisch door de locatie in de smartphone te activeren of handmatig) en start je de configuratie.

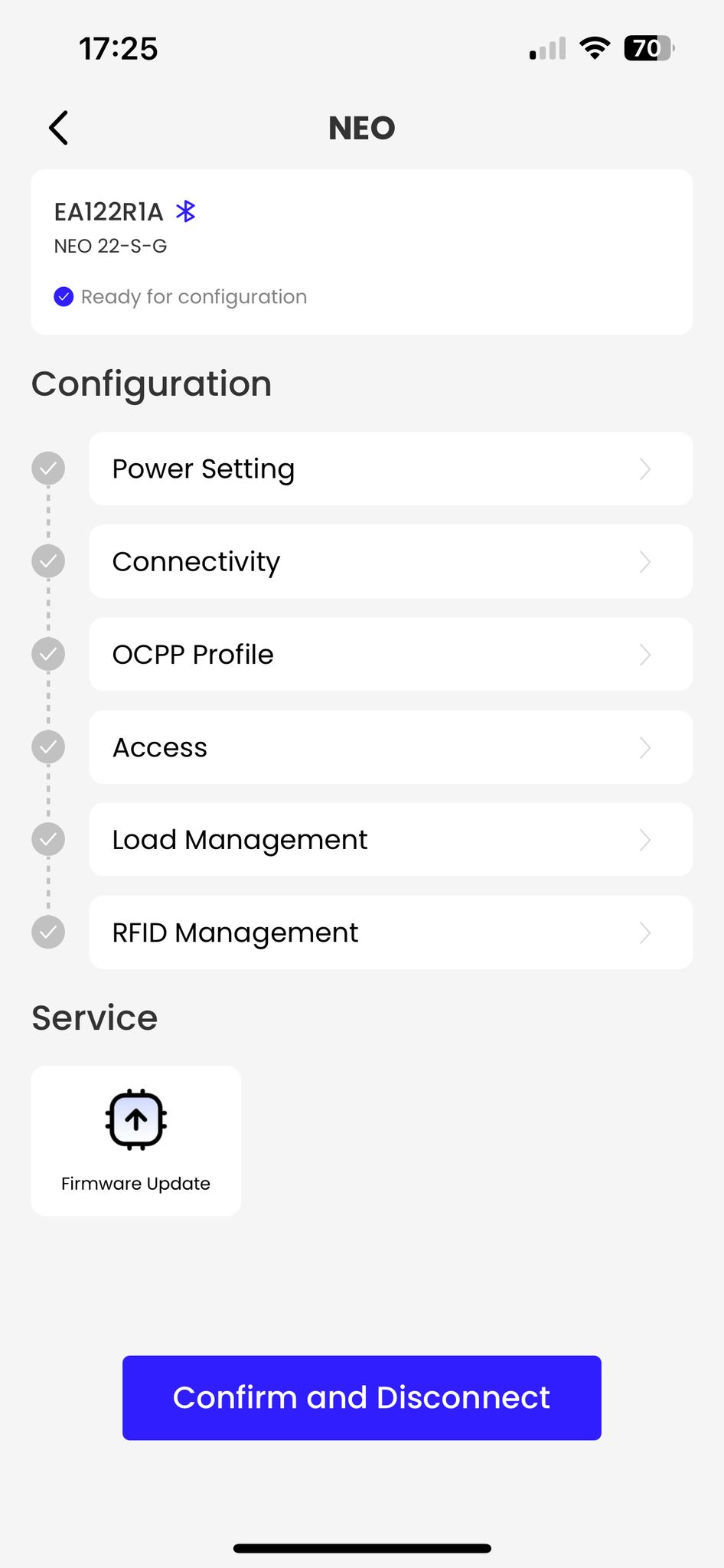

CONFIGURATIE

Dit is het belangrijkste deel van het opstarten.

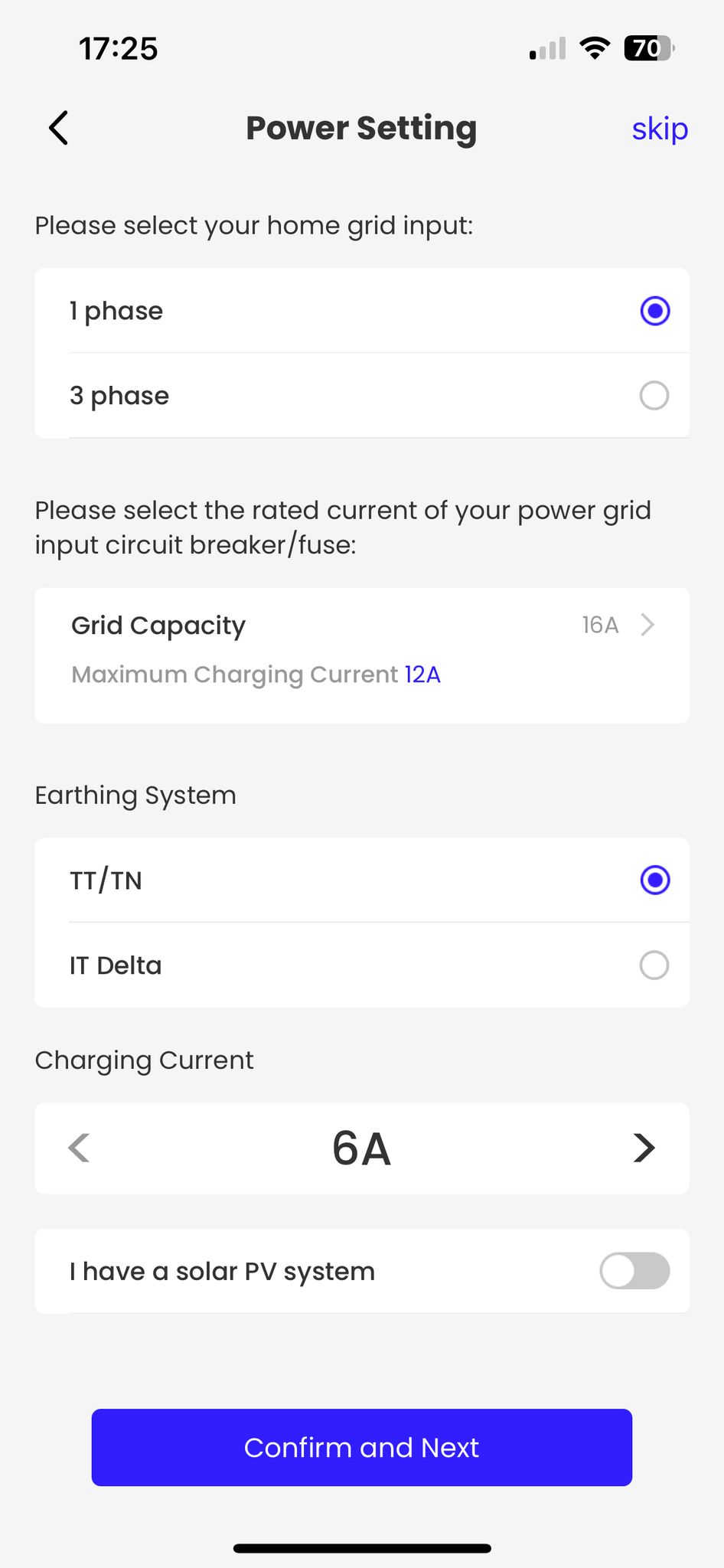

• Voer eerst de stroomconfiguratie in. Deze stap is belangrijk, omdat hiermee het maximale vermogen van de installatie en het maximale vermogen waarmee het voertuig kan worden opgeladen, worden bepaald (dit zal altijd minder zijn dan het beschikbare vermogen). Een fout in deze stap kan ertoe leiden dat de beveiligingen van de installatie worden geactiveerd. De volgende gegevens moeten worden ingevoerd:

1. Huishoudelijke netvoeding: Selecteer of de installatie eenfasig (1 fase) of driefasig (3 fasen) is.
2. Nominale stroom van de stroomonderbreker/zekering van de netingang: Selecteer de stroom van de differentieelschakelaar van het elektrische paneel. De belastingsstroom zal altijd lager zijn.
3. Aardingssysteem: Selecteer het systeem dat in de installatie wordt gebruikt. Meestal is dit een TN/TT-systeem.
4. Laadstroom: Selecteer de maximale stroom waarmee het elektrische voertuig wordt opgeladen. Deze zal altijd lager zijn dan de nominale ingangsstroom van het elektriciteitsnet.

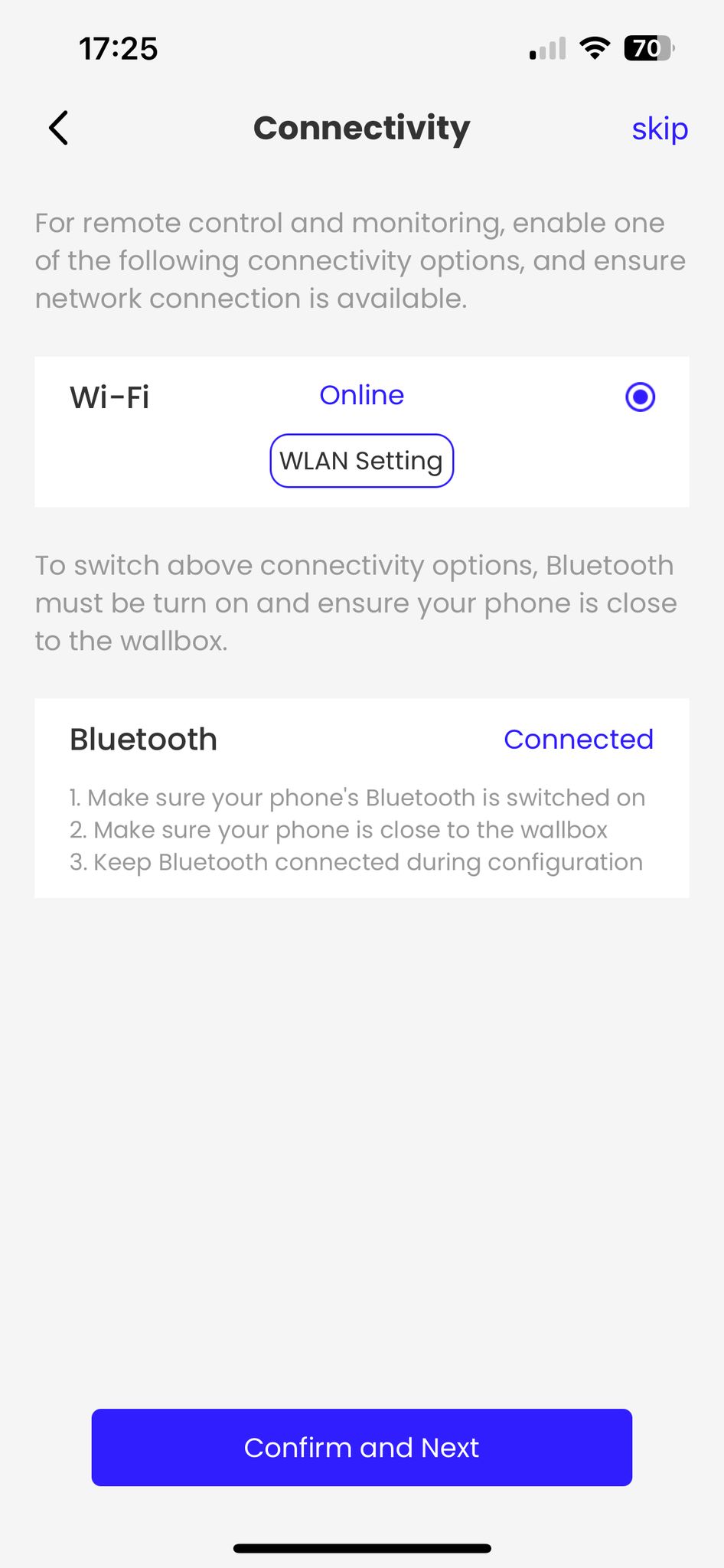

• Voer vervolgens connectiviteit in. Je kiest hoe de lader moet worden aangesloten om hem tijdens het gebruik te controleren.

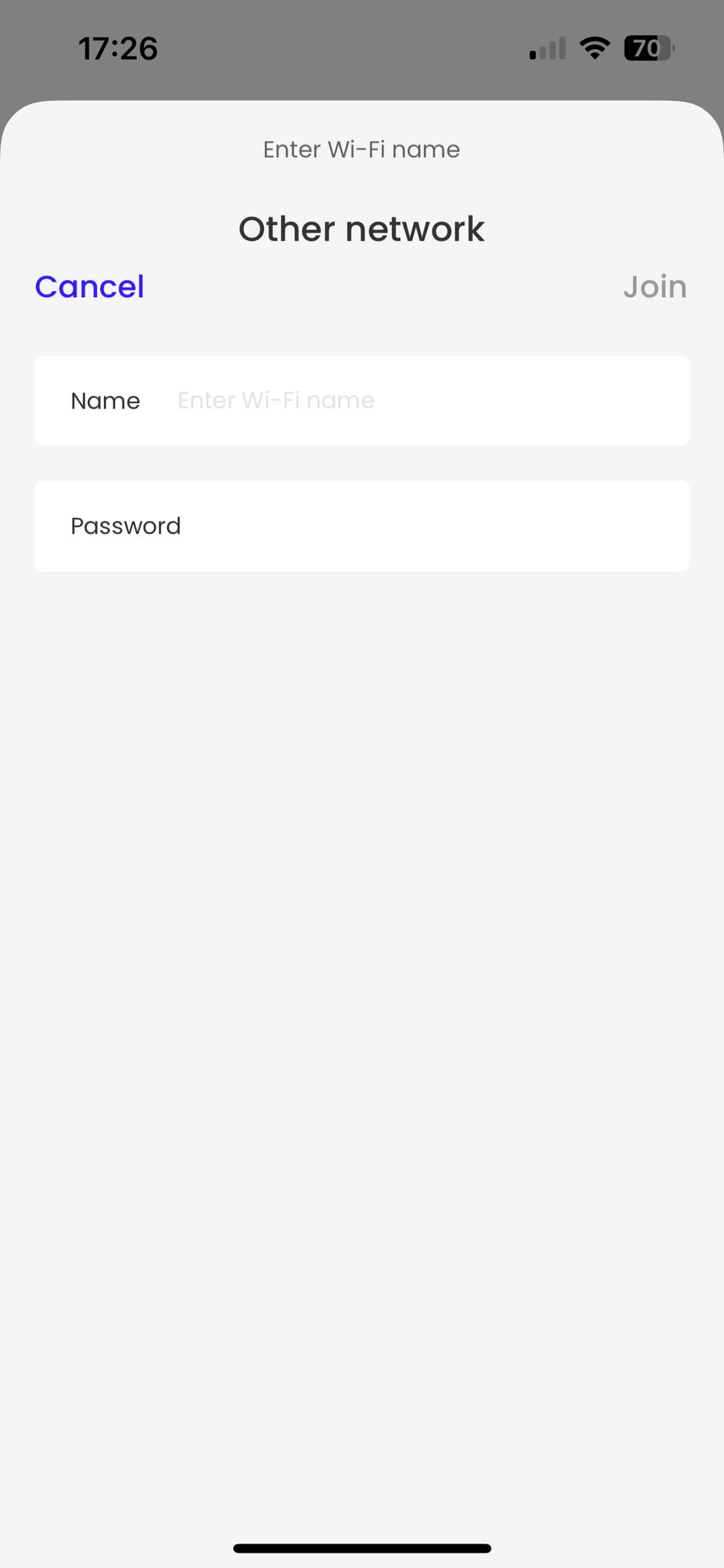

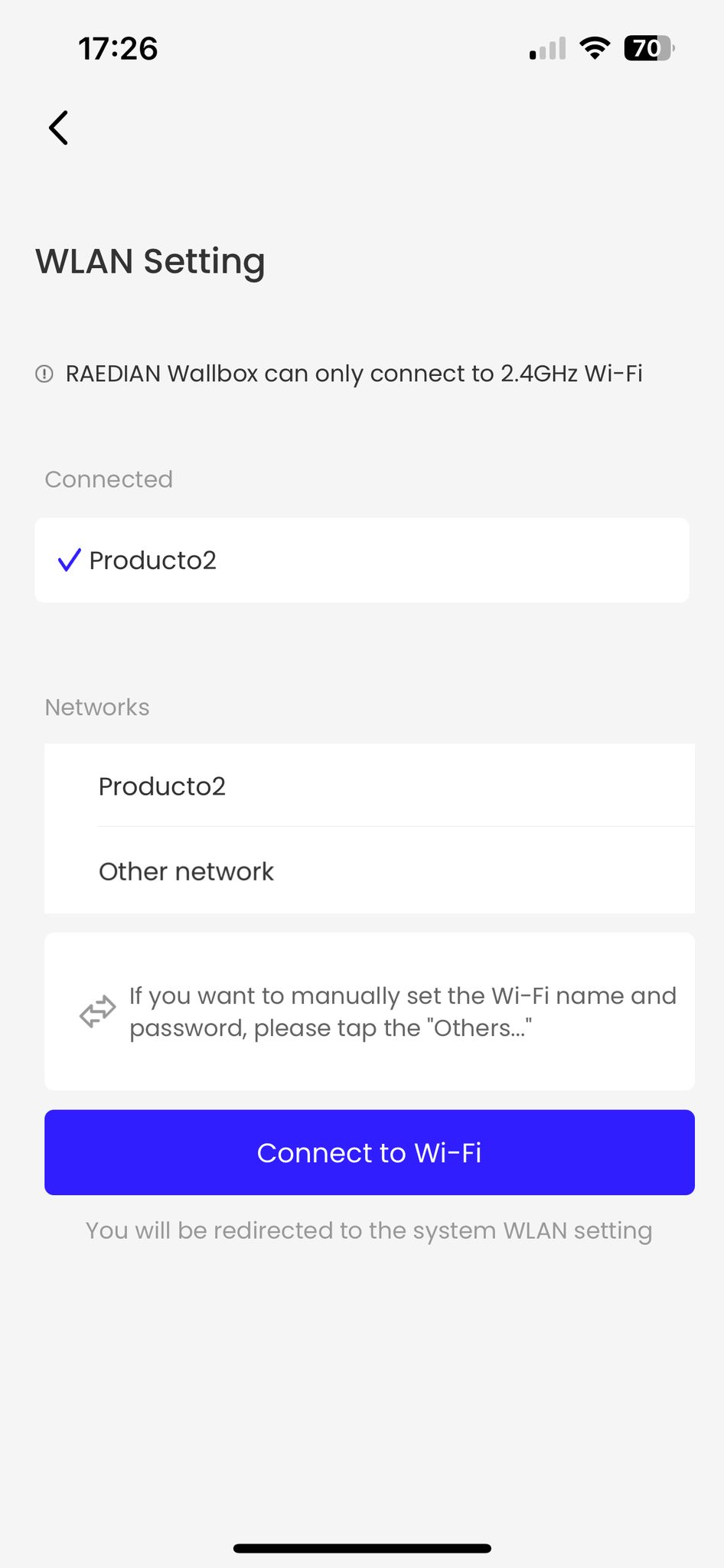

1. WiFi. Beschikbaar in alle RAEDIAN reeksen. Een 2,4GHz-netwerk is vereist. Netwerknaam + wachtwoord. Typisch voor residentiële of commerciële installaties met één oplaadpunt.
2. Bluetooth: beschikbaar in alle RAEDIAN bereiken. Eenmaal ingesteld, maakt het automatisch verbinding wanneer het zich in de buurt van de lader bevindt. Typisch voor lokale bewaking, updates en rapportage.
3. Ethernet: Beschikbaar op de NEX- en GEMINIreeksen. Typisch voor commerciële installaties of installaties met meer dan één oplaadpunt, om laders in serie te schakelen.
4. 4G: NEX-, GEMINI- en NEO-reeksen met ingebouwde eSIM. De in de lader ingebouwde eSIM kan worden gebruikt of de klant kan een fysieke SIM invoeren (zolang deze ontgrendeld is). Typisch voor systemen waar het niet mogelijk is om een WiFi- of Ethernet-netwerk te gebruiken.

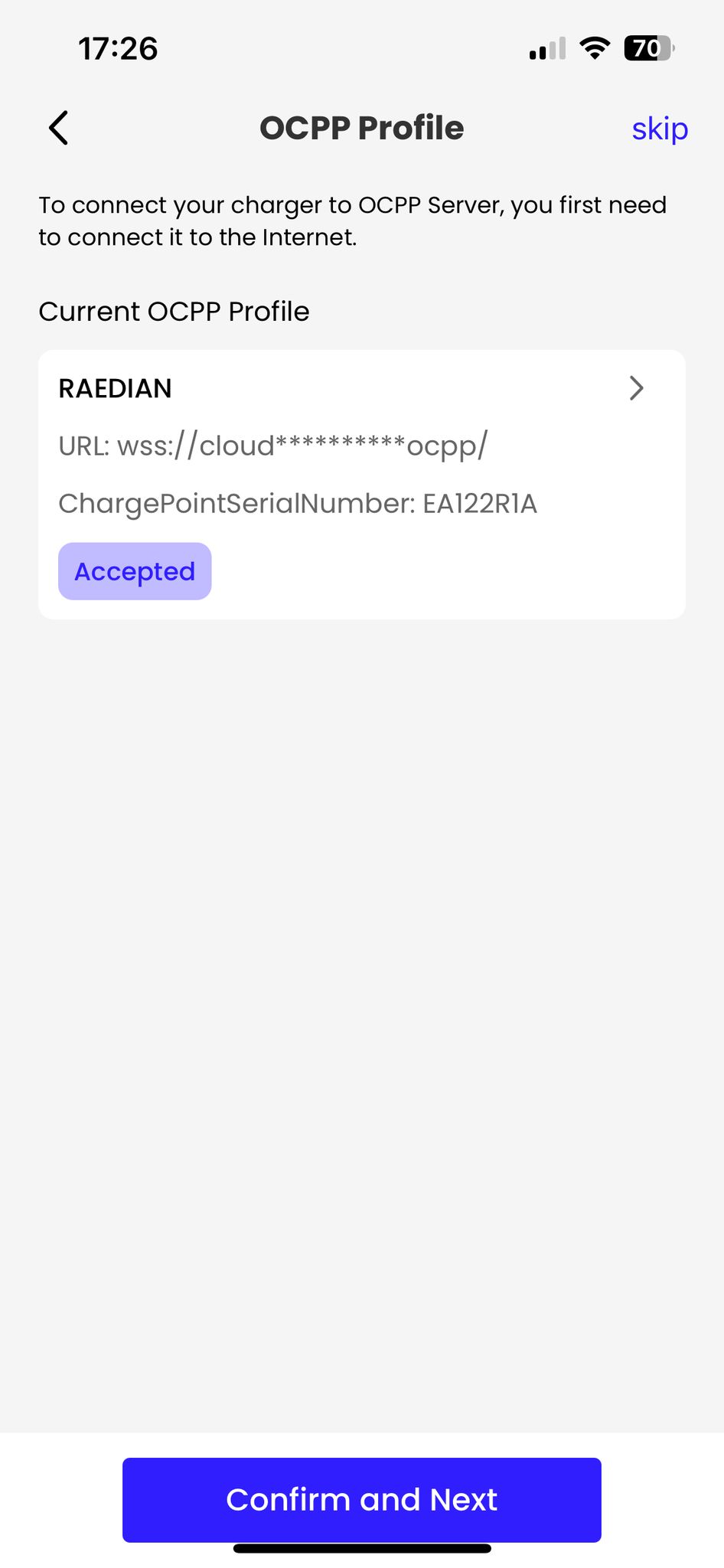

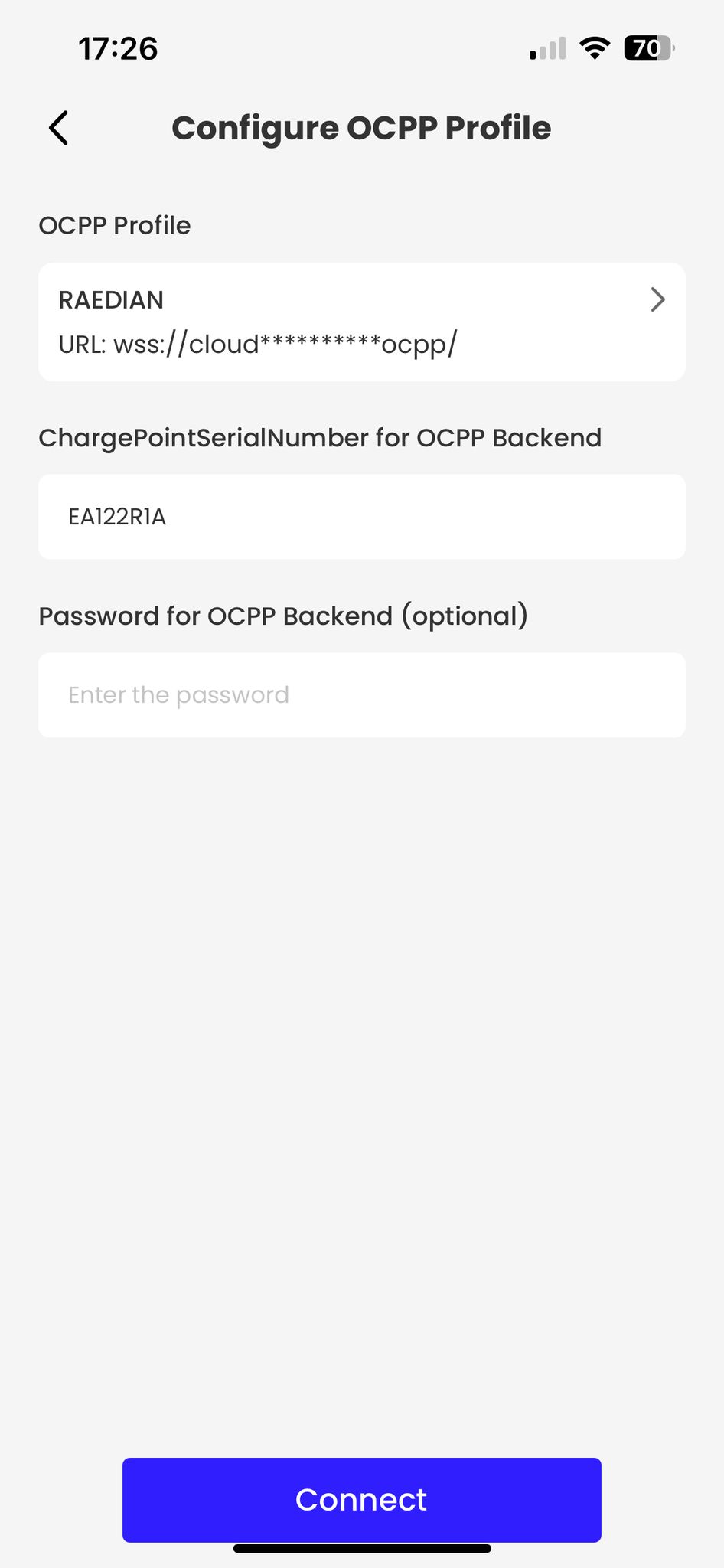

• De volgende stap is het OCPP-profiel, als en wanneer het nodig is om het verbruik, de kosten en de rapporten te monitoren, beheren via platforms van derden. Het is daarom een optionele stap. Het standaard RAEDIAN OCPP 1.6 profiel verschijnt, in het drop-down menu worden de referenties (OCPP profiel en wachtwoord) van de applicatie van derden geschreven. Het is noodzakelijk dat deze het OCPP 1.6 protocol accepteren.

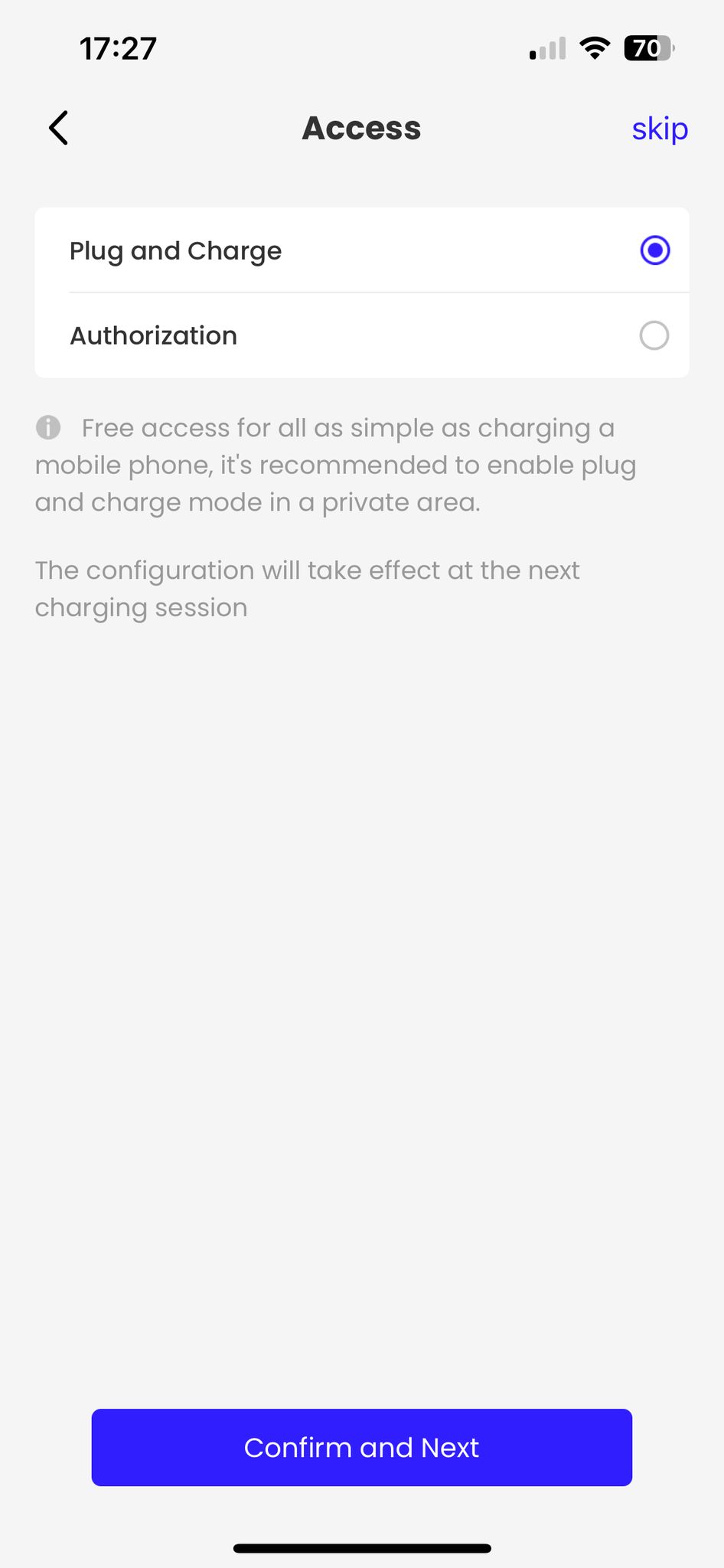

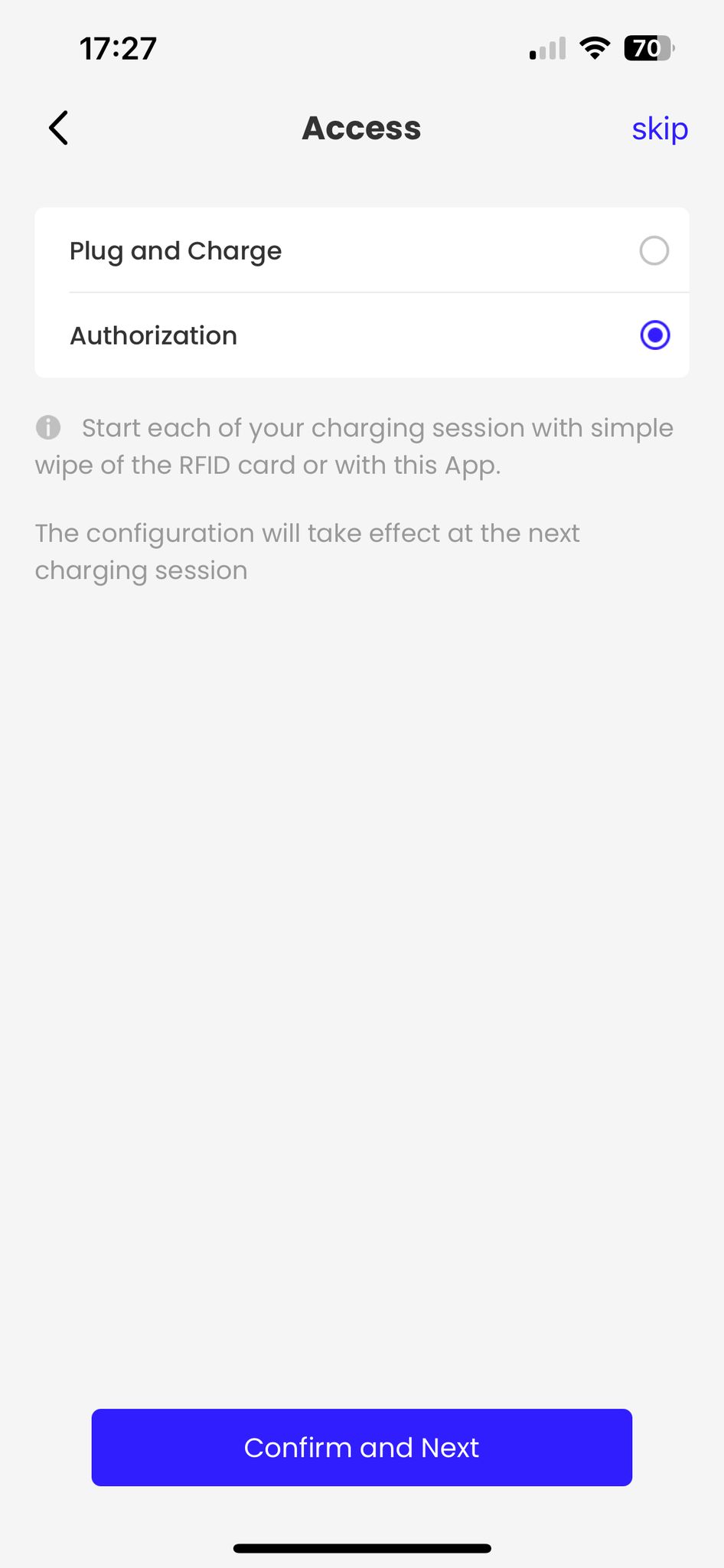

• Vervolgens toegang. Hier definieer je hoe de interactie tussen de lader en de persoon zal zijn. Er zijn twee opties.

1. Plug & Play: Geen referenties nodig. Meest voorkomend in eengezinswoningen of een soort bedrijf waar iedereen kan laden.
2. Autorisatie: Met RFID-kaart of via toegang met de App. In gevallen waar het de bedoeling is dat alleen bepaalde mensen kunnen opladen, zoals een openbare parkeerplaats of een bedrijf.

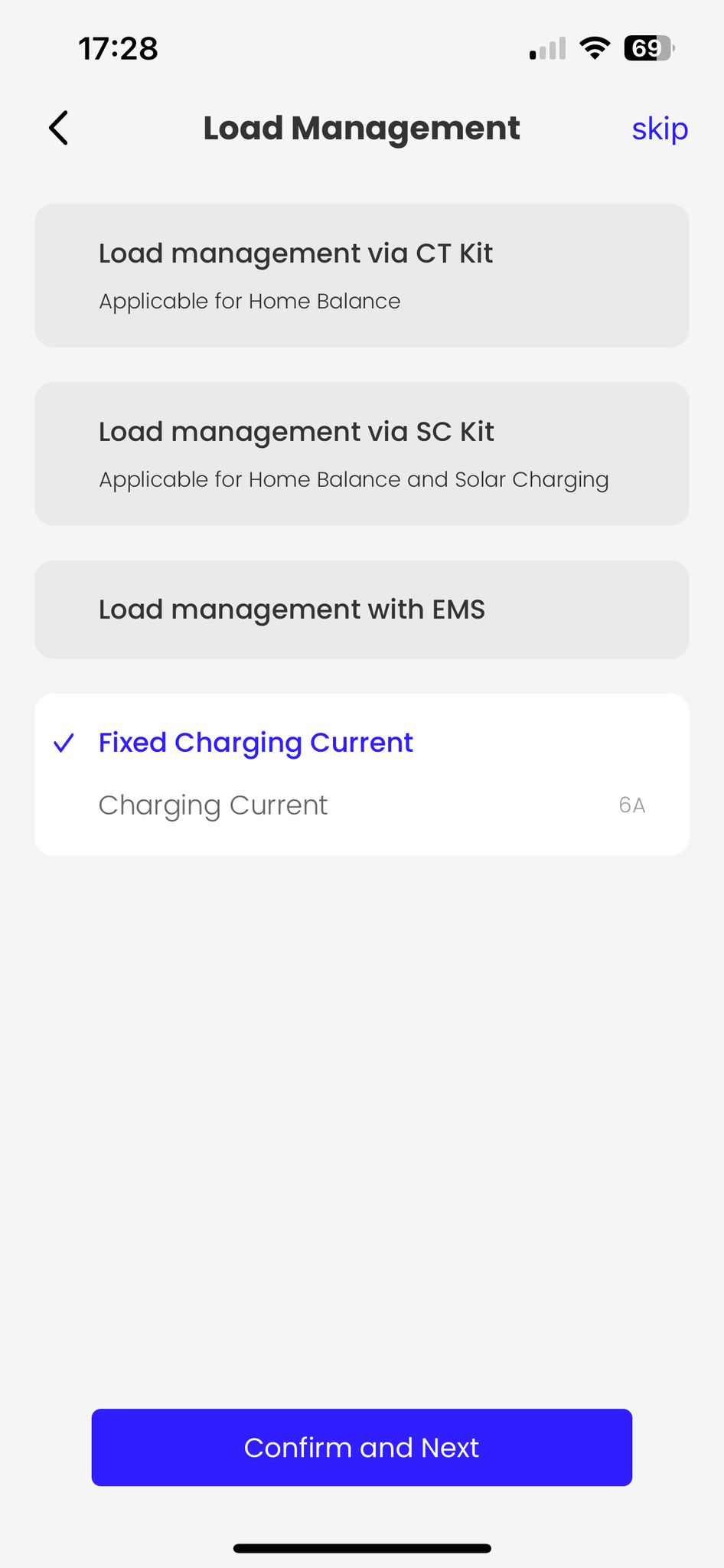

• De volgende stap is laadbeheer. Dit is een belangrijke stap omdat hier wordt bepaald hoe het elektrische voertuig moet worden opgeladen. Er zijn verschillende opties:

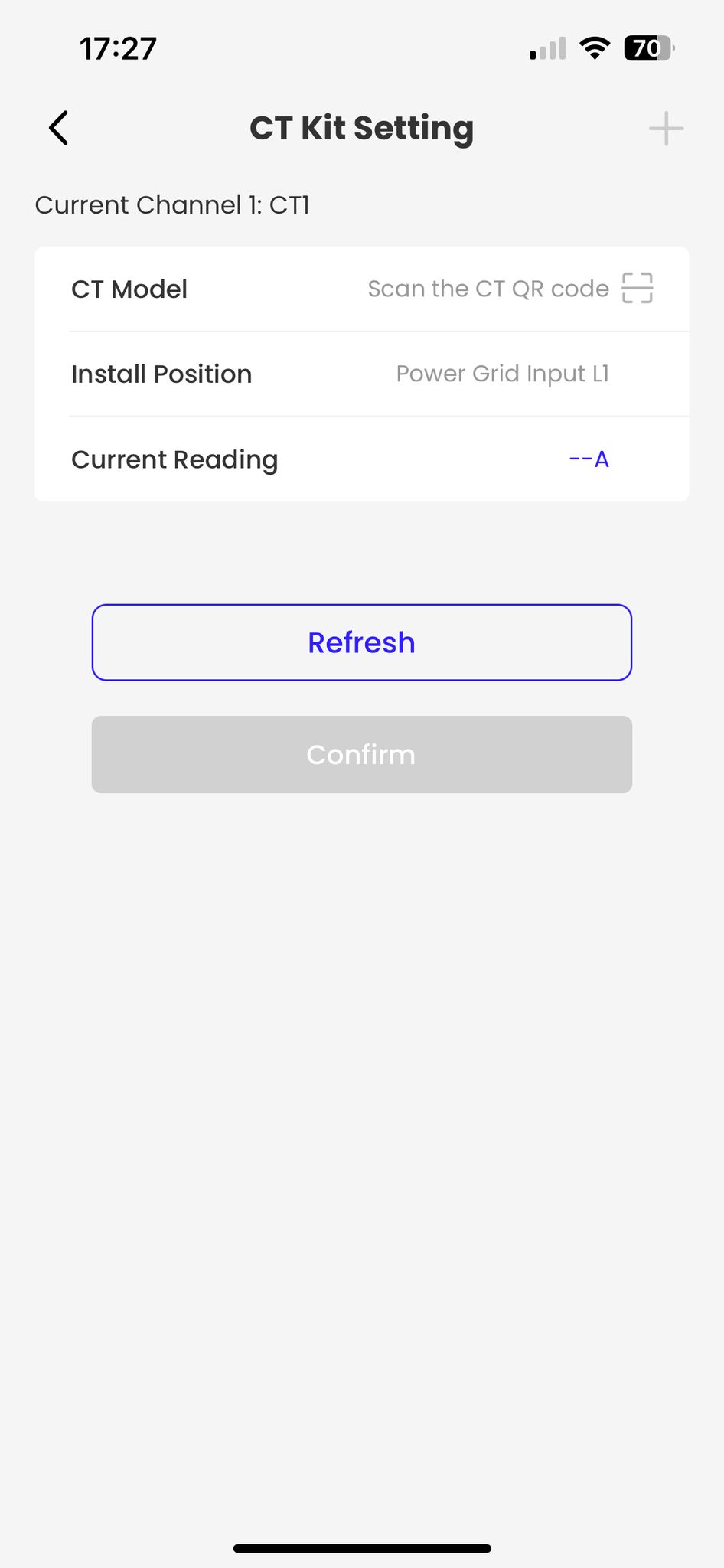

1. Laadbeheer door CT-kit: gebruikelijk in residentiële laders, waar er slechts één lader per installatie is.

Kit CT is de ringkernklem die in de laderkast is ingebouwd. Voor driefasige installaties zijn 2 extra klemmen (RD-NEO-CT-80A) nodig. Deze klemmen lezen het verbruik van de installatie en zorgen ervoor dat de lader laadt met het hoogste beschikbare vermogen op de lijn, zodat er efficiënt en veilig wordt geladen.

De QR-code op de klemmen moet worden gescand in de App. Deze klemmen worden aangesloten op een adapter, die ook in de doos zit, en die op zijn beurt via het netsnoer moet worden aangesloten op de lader om de lading te balanceren.

De stroomtang moet zo worden geplaatst dat hij de gegevens correct leest. Dit wordt eenvoudig gecontroleerd als de stroomaflezing positieve gegevens oplevert. Als dat niet het geval is, moet hij in de tegenovergestelde richting worden aangesloten.

Bij driefasige installaties moet de installatiepositie voor elke stroomtang worden aangegeven (L1, L2, L3). Bij eenfasige installaties hoeft slechts één positie te worden aangegeven (L1).

Als je een eenfasige installatie van zonnepanelen hebt, kun je een extra klem toevoegen aan de uitgang van de omvormer, dit aangeven in de App en alleen laden met overtollige zonne-energie(Solar Only).

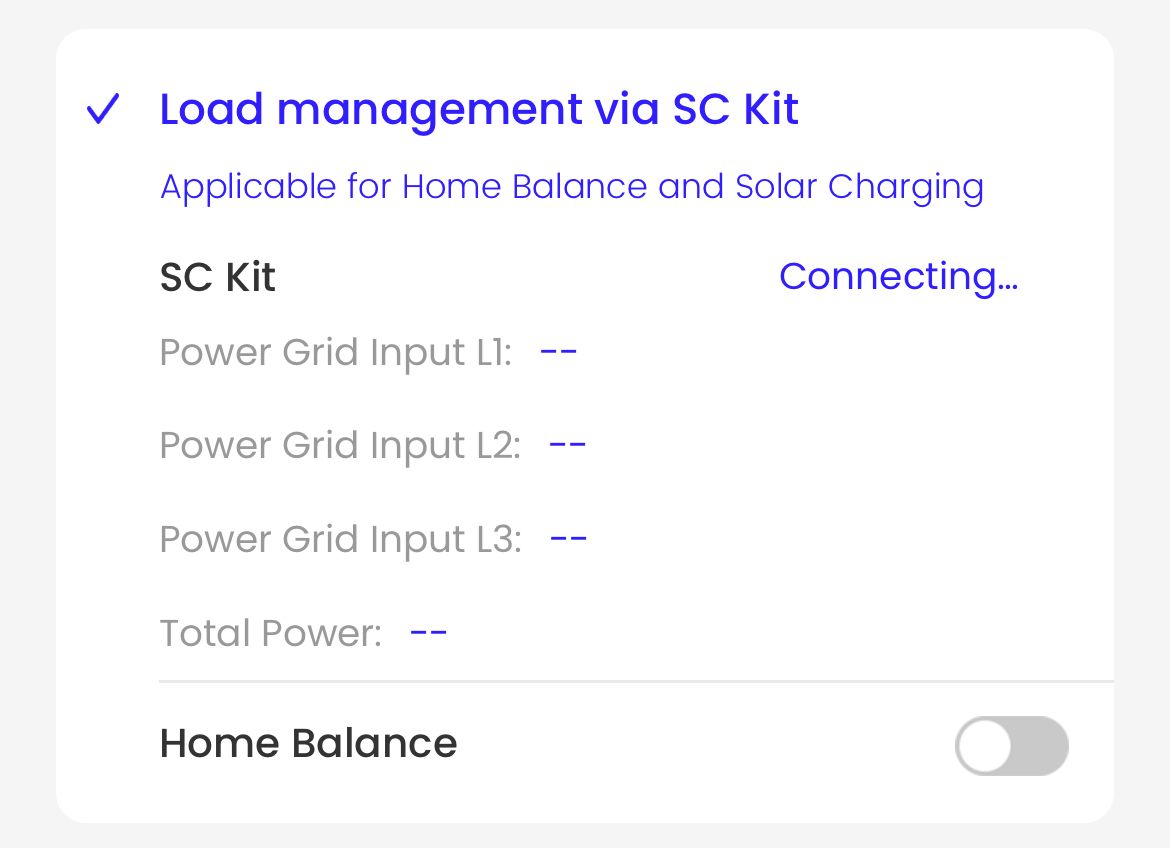

2. Laadbeheer via SC Kit: gebruikelijk in residentiële installaties met driefasige zonnesystemen of commerciële en industriële installaties

SC Kit is een extra, bidirectionele Smart Meter voor DIN-rail van RAEDIAN. Er zijn eenfasige en driefasige modellen verkrijgbaar, met klemmen om het verbruik van de installatie af te lezen.

De meter wordt via RS485 aangesloten op de adapter die in de laderdoos zit, die op zijn beurt via de netkabel op de lader wordt aangesloten en via de App wordt uitgelezen. De klemmen lezen het verbruik van de installatie en zorgen ervoor dat de lader laadt met het hoogste beschikbare vermogen op de lijn, zodat er efficiënt en veilig wordt geladen.

Het heeft de optie van de Solar Only functie (uitsluitend laden met overtollige zonnestraling). Omdat het een bidirectionele meter is, zijn er geen extra klemmen nodig, omdat de meter zowel inkomend als uitgaand vermogen leest.

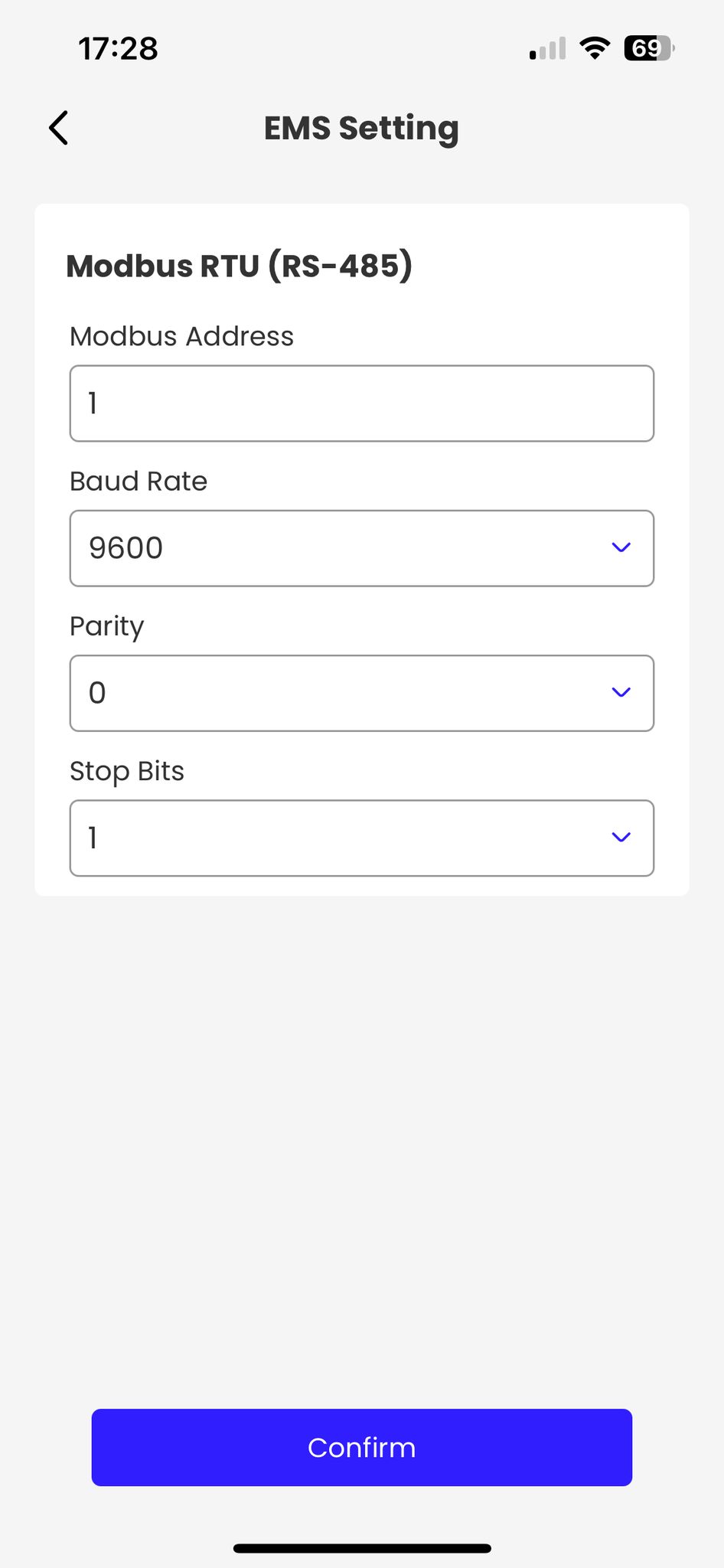

3. Laadbeheer via EMS: Typisch voor installateurs of klanten die werken met toepassingen van derden.

Met een externe Smart Meter. De laadadapter is via RS485 verbonden met de slimme meter.

Voor een correcte werking moeten de gegevens van de slimme meter worden aangegeven: Modbus-adres, baudrate, pariteit en stopbits.

4. Vaste laadstroom: gebruikelijk bij een lader waar veel stroom beschikbaar is (een bedrijf of een magazijn).

Stel de lader zo in dat deze altijd met hetzelfde vermogen laadt. Wees voorzichtig, want als de ingestelde stroom hoger is dan de beschikbare stroom, worden de elektrische beveiligingen van de installatie geactiveerd. Dit is de standaardmodus, de stroom wordt hierboven aangegeven in de stroomconfiguratie.

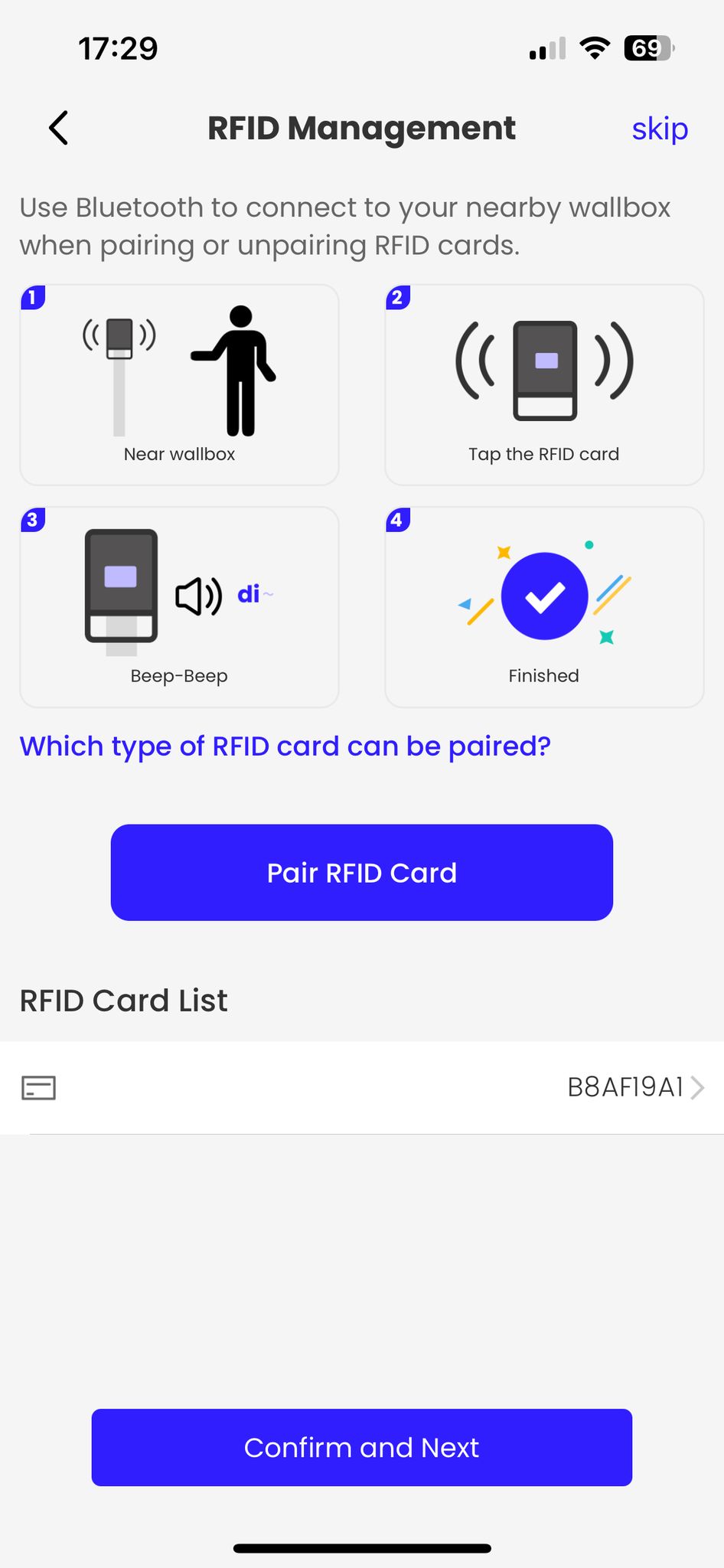

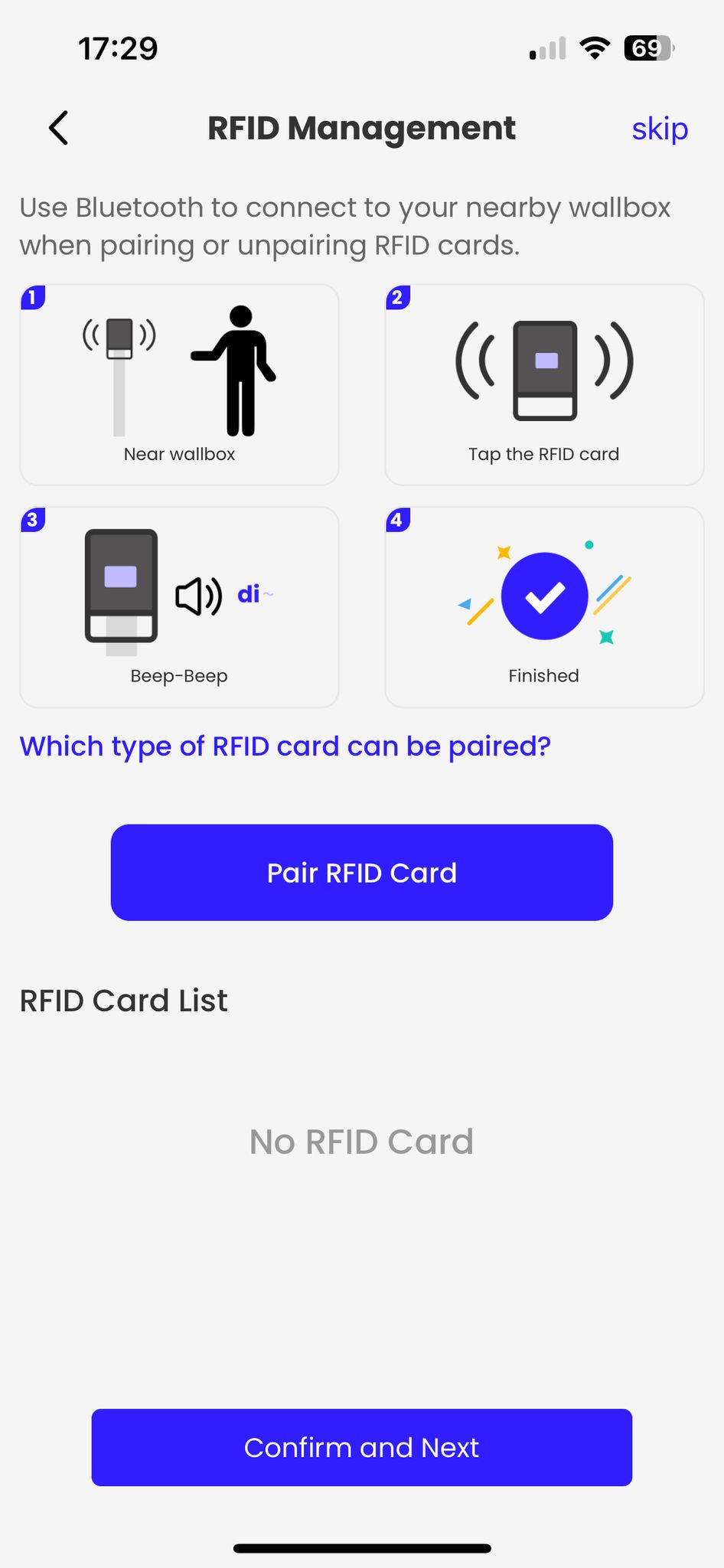

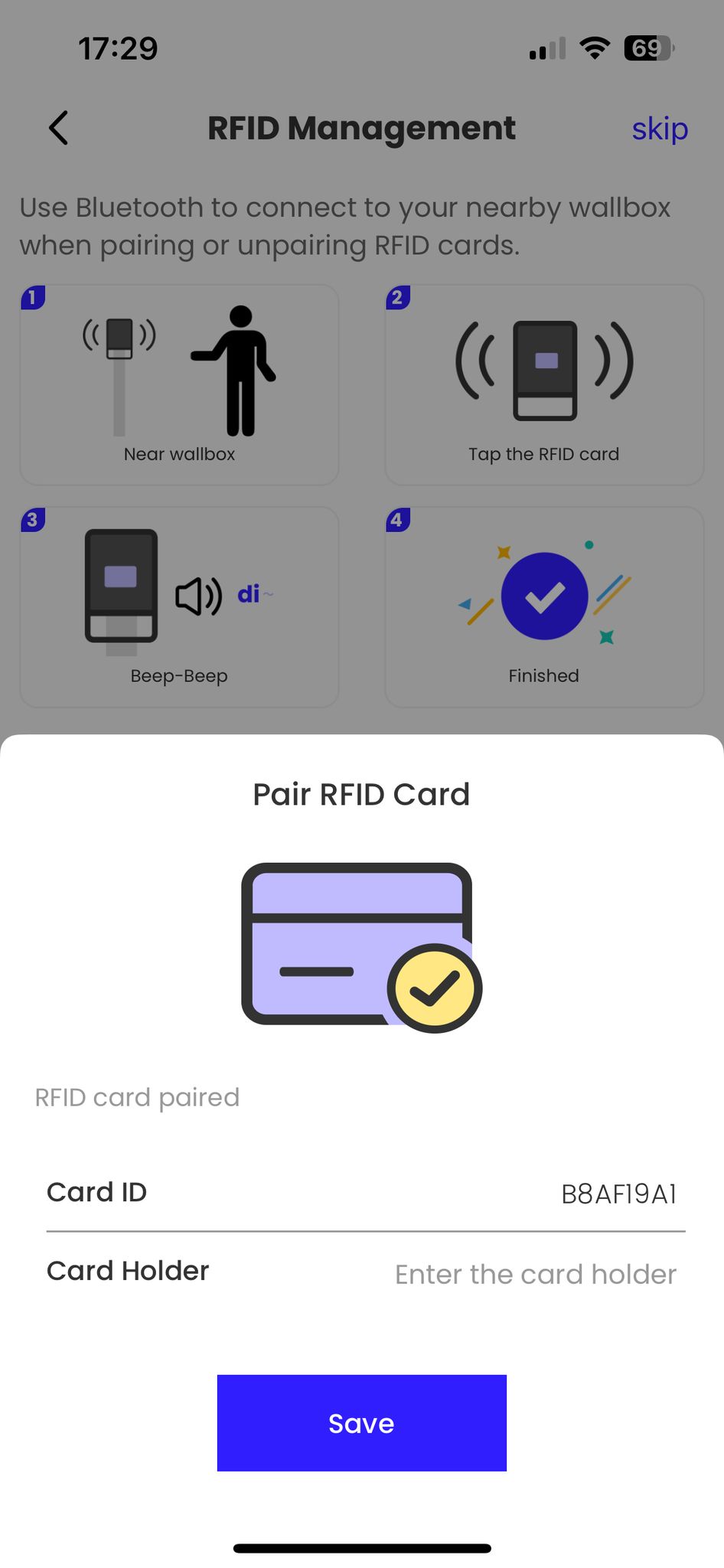

• Dan is er RFID-beheer. Dit is een optionele stap, gebruikelijk wanneer de toegang tot de lader beperkt is tot bepaalde personen, zoals in een openbare parkeergarage, of in gevallen waar het nodig is om indirect op te laden volgens verbruik (parkeren in een buurtgemeenschap, gasten in een hotel). RFID-kaarten toewijzen aan de lader is heel eenvoudig. Ter plaatse wordt de kaart door de lezer van de lader gehaald (onderaan het scherm), er klinkt een "piep", de kaart wordt geaccepteerd en gekoppeld.

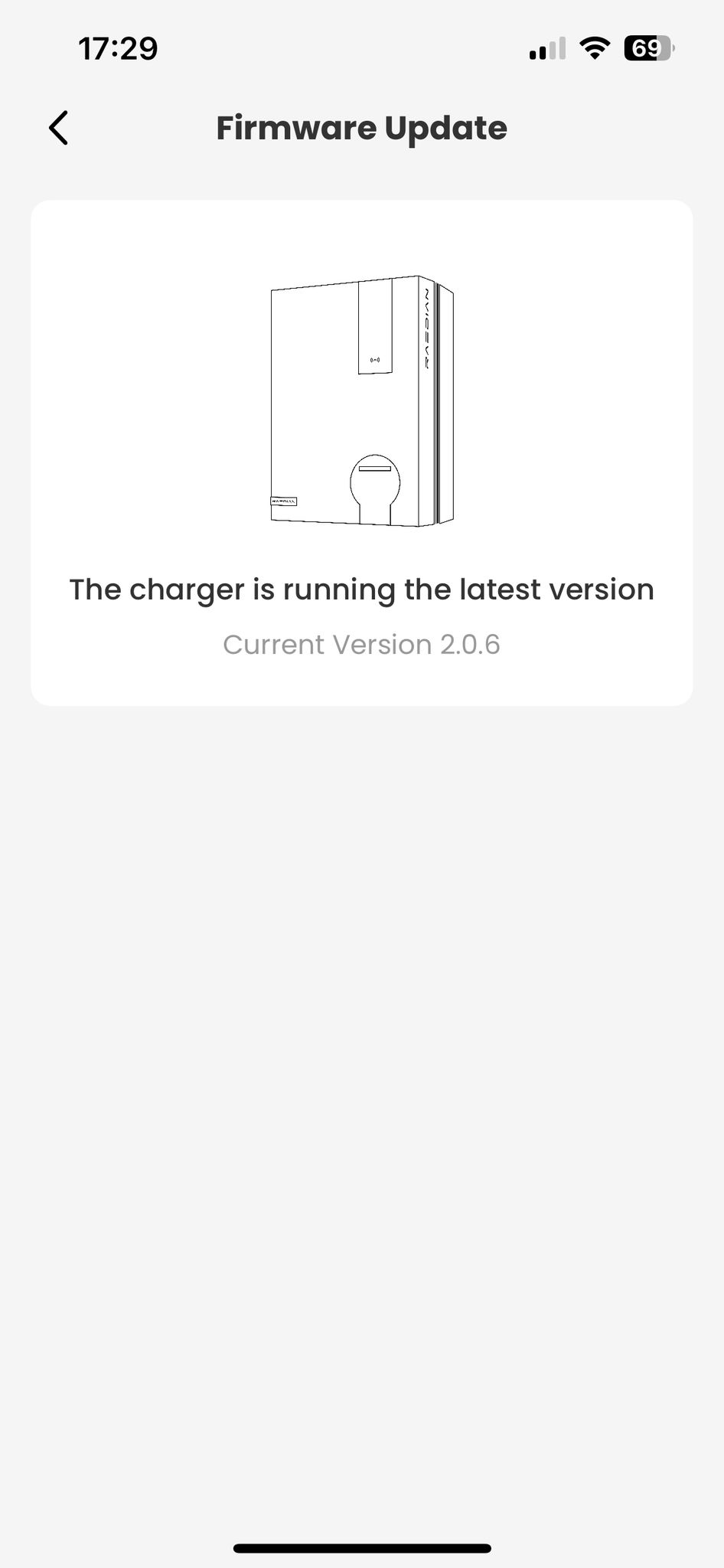

• De laatste stap in de configuratie is de firmware-update. Het wordt sterk aanbevolen om de firmware van de oplader bij te werken tijdens het opstarten. Koppel de oplader niet los tijdens de update, die een paar minuten duurt.

• Zodra de lader is bijgewerkt, bevestigen en loskoppelen. De lader is nu klaar voor gebruik.
