Nu dan we kennis hebben gemaakt met de producten kunnen we met de installatie van het Safire Smart video bewaking systeem beginnen.
Eerst de kabels en wanneer deze klaar zijn is het aansluiten en dan programmeren.
Na het strippen van de mantel van UTP kabel (zorg er voor dat er geen inkerving komt in de data kabels, deze kunnen dan afbreken door trillingen of te veel bewegen) Haal je de getwiste aderparen uit elkaar dit doe je per aderpaar. Vervolgens leg je deze in de kleuren combi van de keystone.
|
Nu zie nummers, letters en kleuren op de sticker van de keystone. Laten we beginnen met de letters A en B. A= de American way Dus leggen we de kleuren in de volgorde van de sticker. De aderparen 1,2,3 en 6 zijn altijd voor data en in sommige gevallen ook voor de stroom. 4,5,7 en 8 voor de stroom, dit afhankelijk van de PoE standaard van de camera en switch. |
Nu dat we de kabels hebben afgewerkt kunnen we beginnen met het aansluiten van de kabels.
Bedrading NVR en PoE Switch met twee up-links
Sluit de korte patchkabels aan de keystones en de PoE switch welke naar de camera's gaan.
Sluit een van de UP-Links aan op de NVR de met een rode patchkabel.
En de andere UP-Links op de router of modem.
Wanneer je het op deze manier aan sluit, gaat de data direct naar de NVR en niet via het modem of een andere switch in het netwerk.

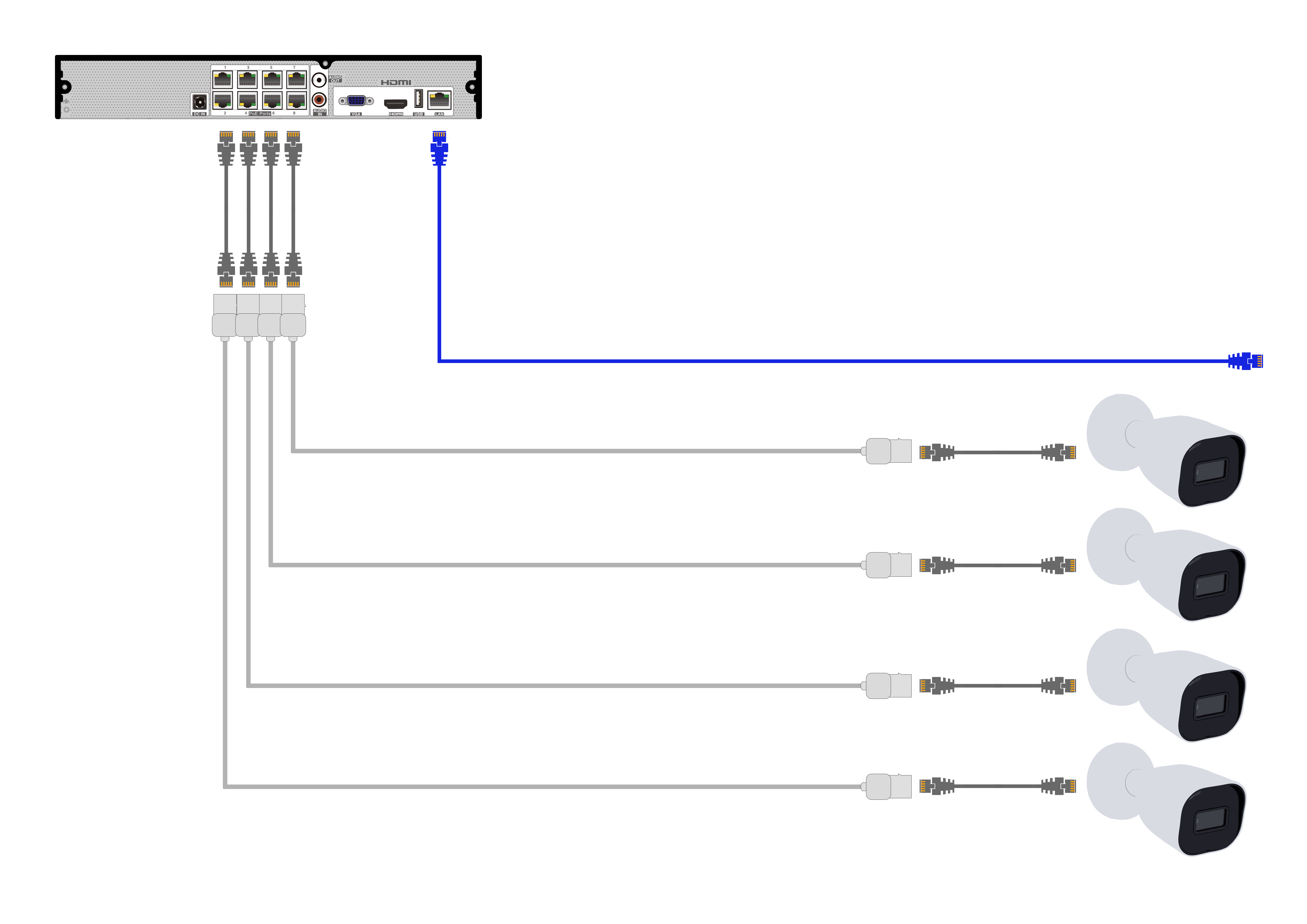

Bedrading NVR met PoE
Wanneer je een grotere installatie hebt met 16 camera's dan kun je de hele installatie ook in een patchkast maken, hiermee maak je een nette installatie.
Dit kan natuurlijk ook met een 4 camera-installatie, daarvoor zijn ook kleinere kasten beschikbaar.
 |
 |
 |
 |
Hiermee kun je de installatie volledig afsluiten met een slot.
