LPR camera installatie

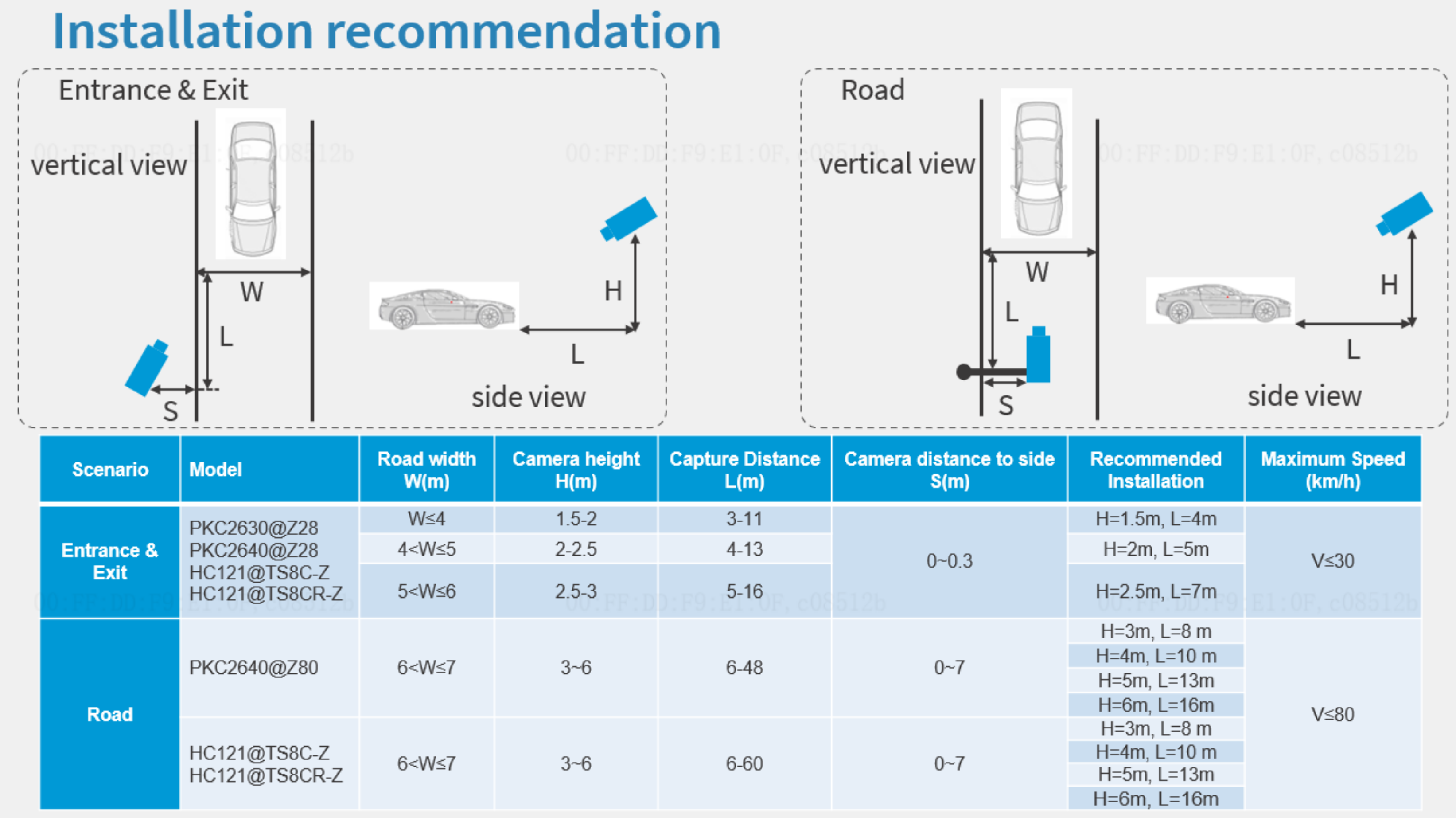

In de volgende handleiding en het volgende diagram ziet u de aanbevelingen van de fabrikant voor een correcte installatie van de LPR camera's
Configuratie van de Uniview LPR camera

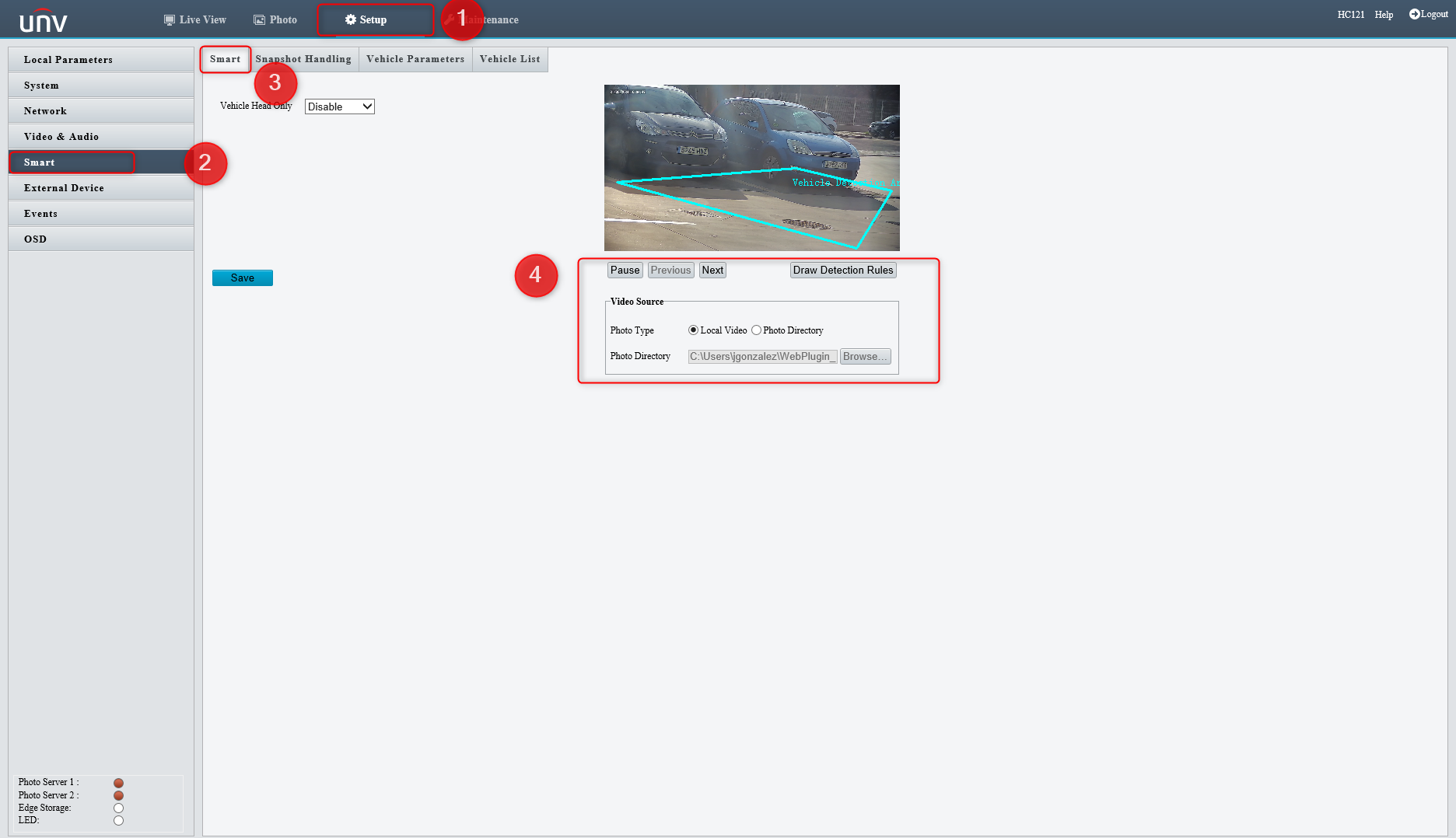

Om de detectieregel te configureren, selecteert u de trekdetectieregel, die de plaats zal zijn waar u wilt detecteren.

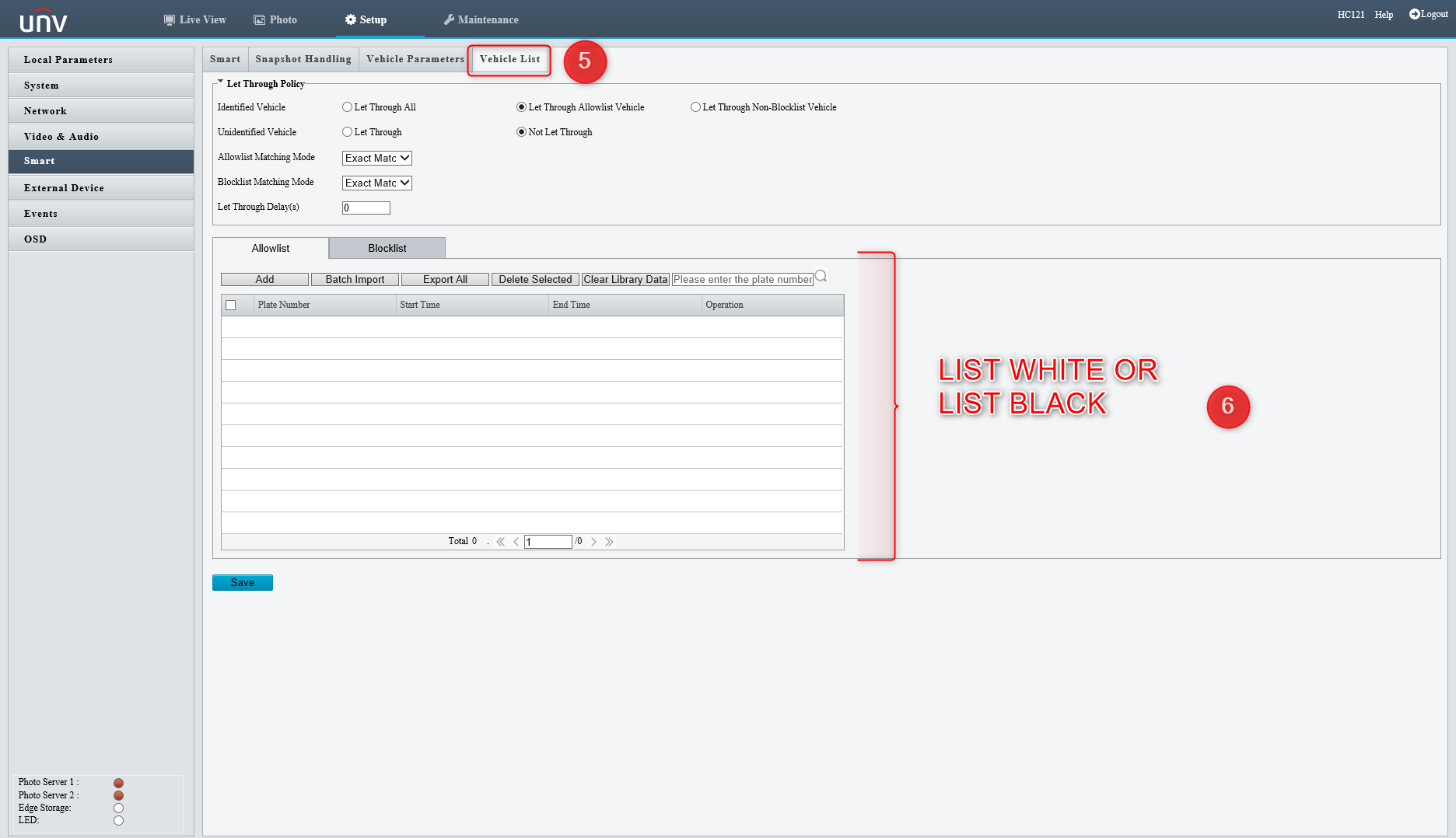

In dit gedeelte kunt u de nummerplaten invoeren die mogen worden doorgelaten in de witte lijst, of met een waarschuwingsteken om welke reden dan ook in de zwarte lijst.
- Geïdentificeerd voertuig - Voertuigen geïdentificeerd als zijnde op de Allowlist of Blocklist. Je kunt 3 modi instellen:
- Alles doorlaten - Alle voertuigen mogen passeren
- Doorlaat voertuig van Allowlist - Alleen voertuigen op de witte Allowlist mogen doorgelaten worden
- Let Through Non-Blocklist Vehicle - Alleen voertuigen op de zwarte Blocklist kunnen passeren
- Ongeïdentificeerd voertuig - Voertuigen die niet op de Allowlist of Blocklist staan.
- Doorlaten - Voertuigen die op geen van beide lijsten voorkomen, mogen passeren
- Niet doorgelaten - Voertuigen die op geen enkele lijst staan, mogen doorgelaten worden

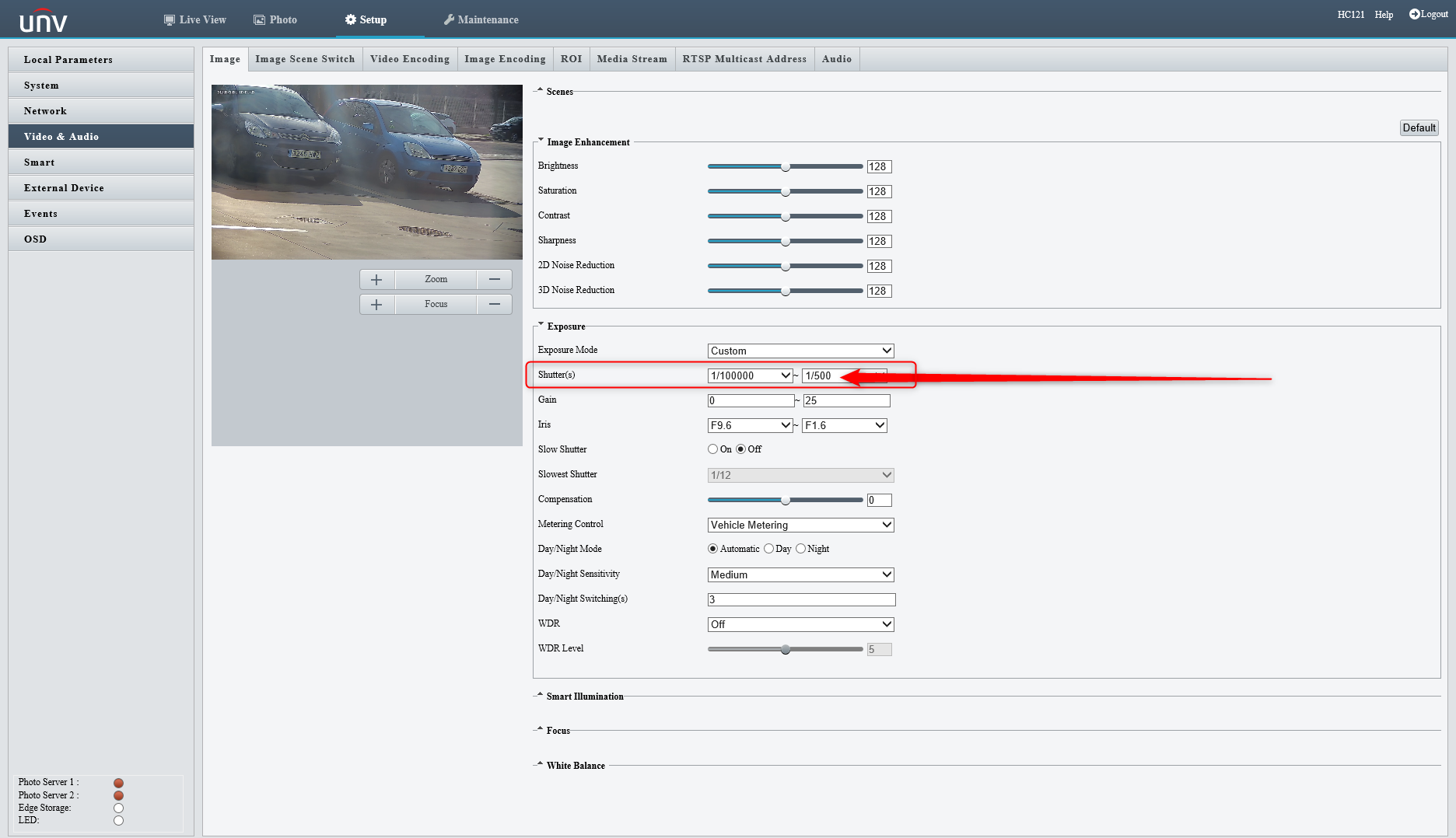

In dit gedeelte worden de lichtbelichtingen aangepast om een ideale aanpassing te maken voor het lezen van nummerplaten 's nachts, afhankelijk van de scène die we hebben, kan een waarde tussen 1/500 en 1/1000 worden ingesteld als standaardwaarde, maar deze waarde wordt bepaald door het scenario dat je in de installatie hebt, het zal 's nachts goed moeten worden aangepast.

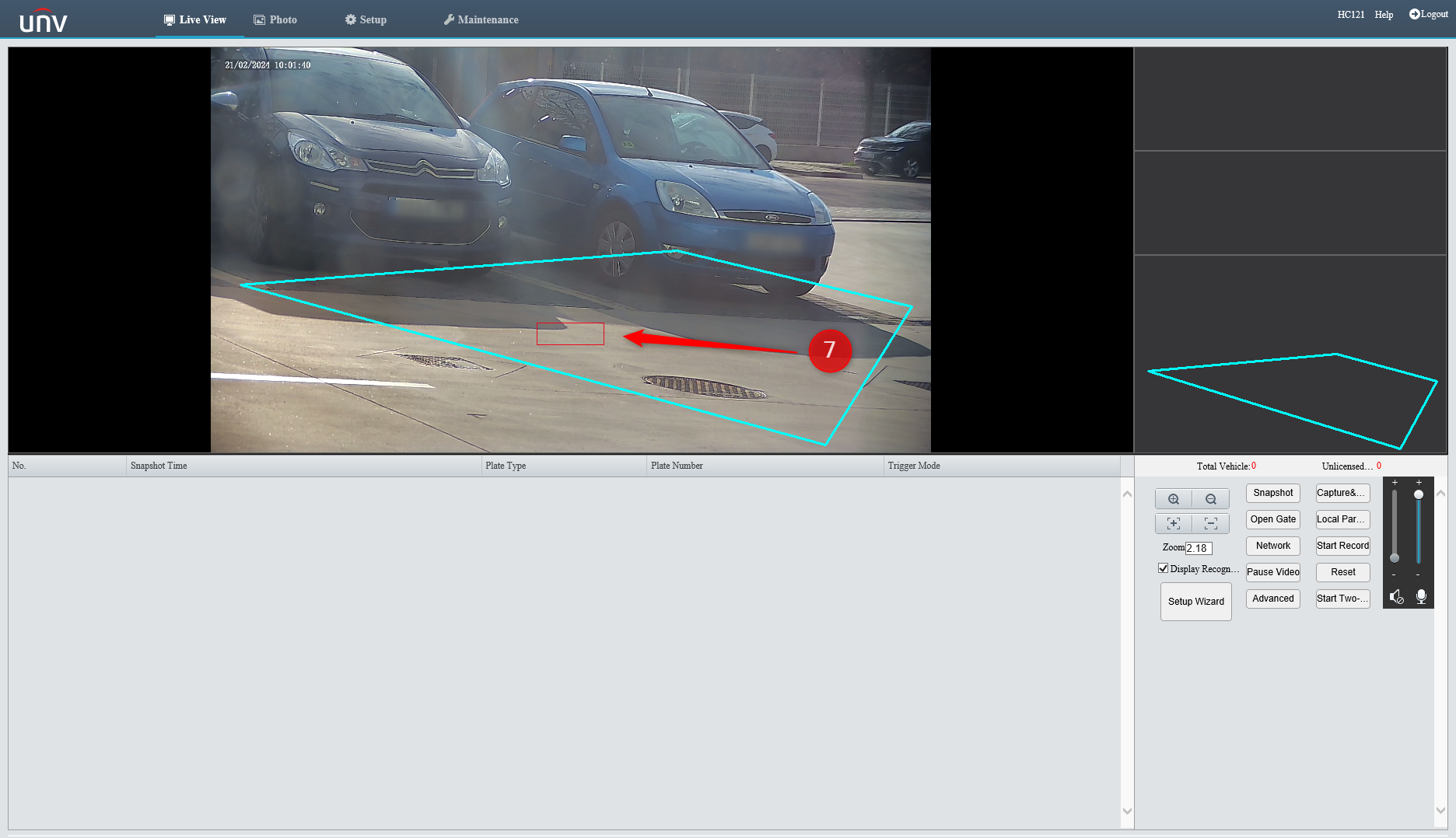

De detectie-instelling wordt geconfigureerd in het Live View-gedeelte, waar een rood vak is dat de grootte van de nummerplaat bepaalt en dat altijd in het midden van het beeld wordt geplaatst.
Om het rode kader aan te passen, moet de auto binnen de blauwe detectiezone worden geplaatst, zodat dit kader op de nummerplaat wordt geplaatst. Als het kader groter of kleiner is dan de grootte van de nummerplaat, moet zoom+ of zoom- worden gebruikt om het aan te passen aan de nummerplaat

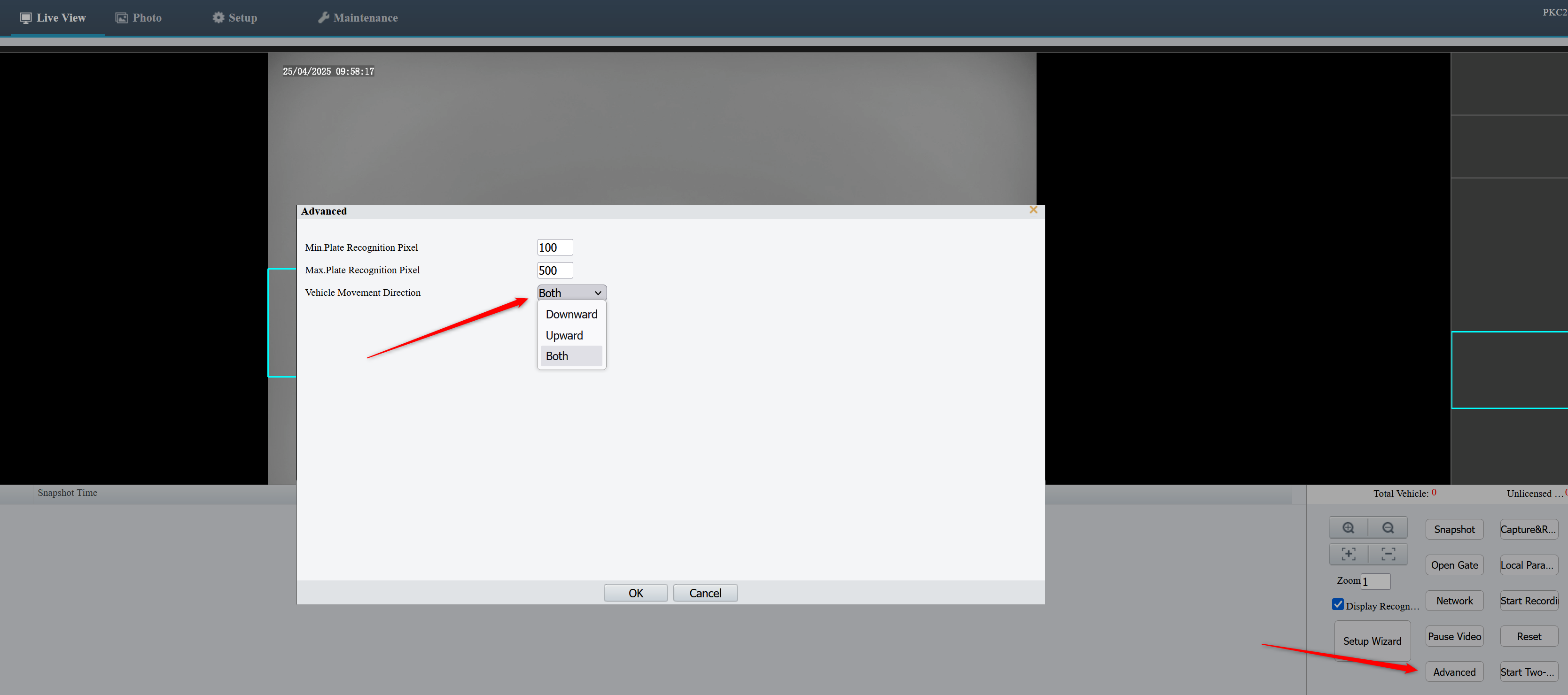

Om de rijrichting van het voertuig te configureren, voor de modellen die dit integreren PKC-bereikde rijrichting van het voertuig, vooruit of achteruit (standaard in beide), wordt geconfigureerd in het gedeelte Liveweergave - Geavanceerd
LPR camera metagegevens

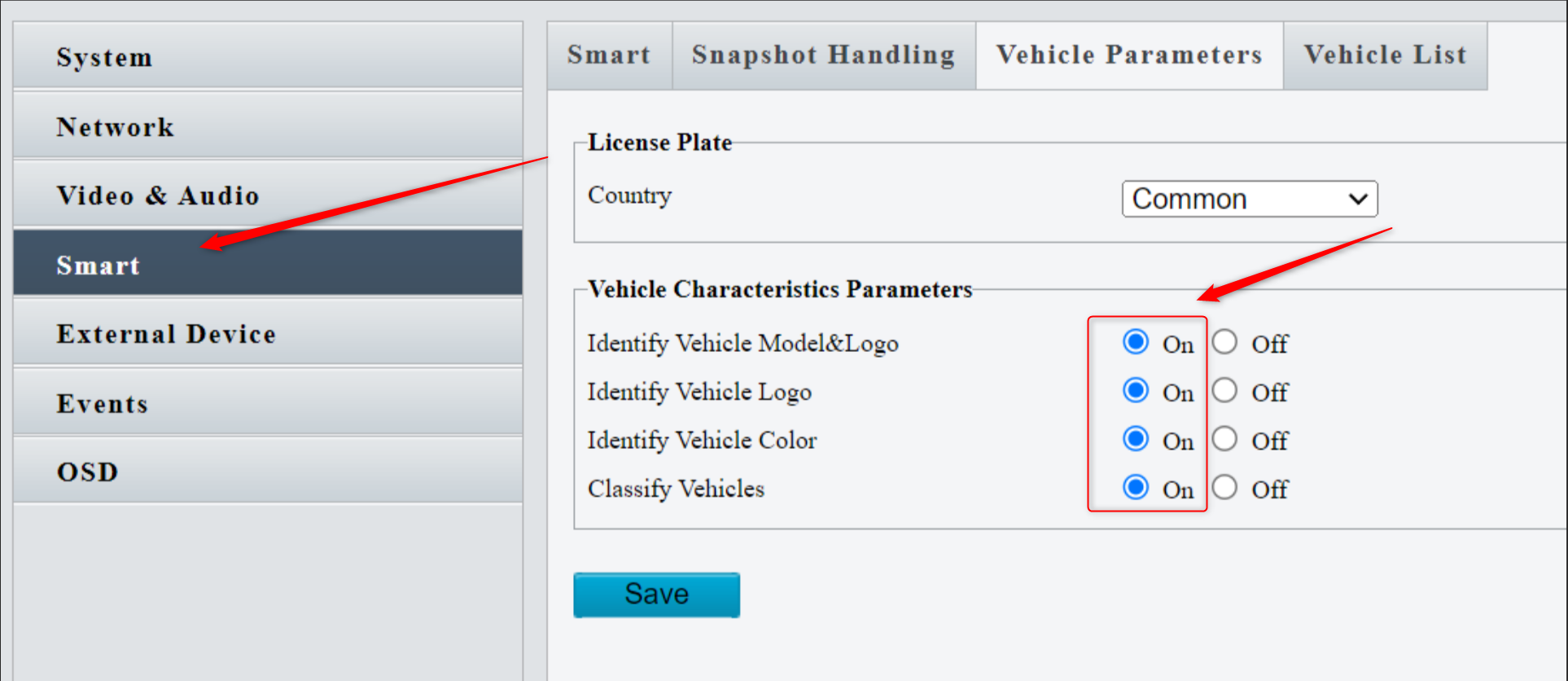

Met de Uniview LPR-camera's kunnen de metagegevens van de auto's die worden herkend, worden hersteld. Hiervoor moeten de volgende opties in de camera zijn ingeschakeld:

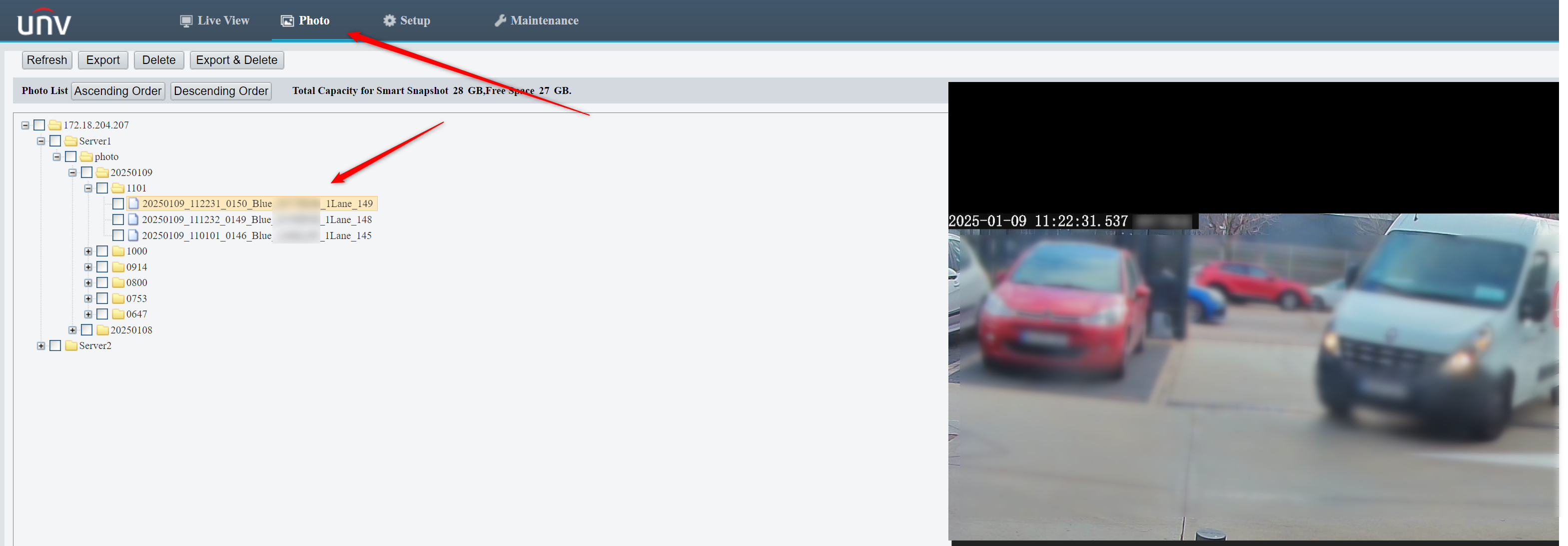

Als de camera een SD-kaart heeft, kunnen de nummerplaataflezingen worden bekeken en gedownload in het gedeelte Foto:
Deze bestanden zijn beeldregistraties van de detecties en dit is wat zal worden gedownload
DE LPR CAMERA TOEVOEGEN AAN EEN NVR

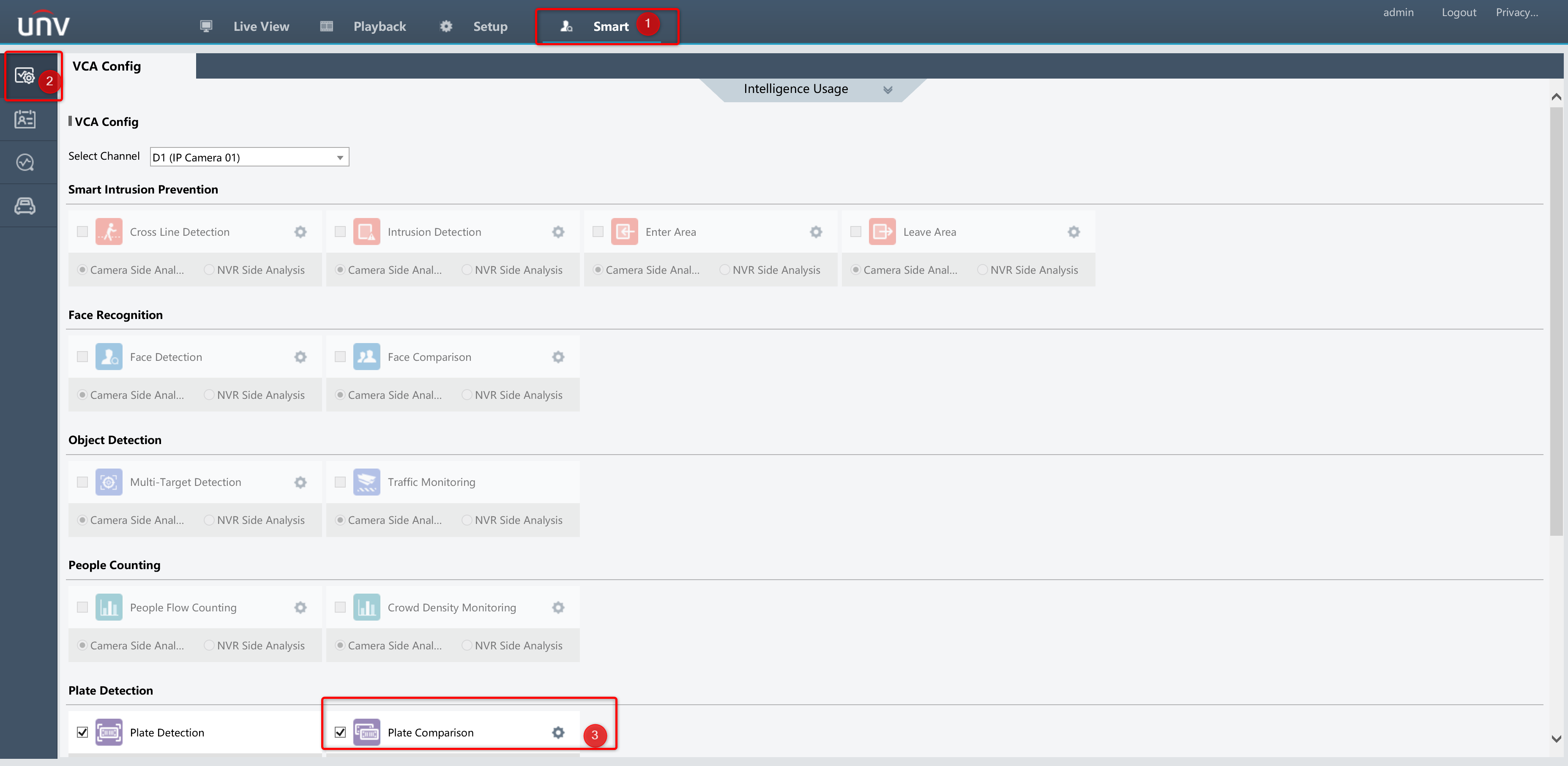

Als een CSV- of Excel-download nodig is, evenals de informatie die door de camera is verzameld uit de hierboven ingeschakelde metadata, moet de LPR-camera worden toegevoegd aan een Uniview NVR.
Compatibele Uniview recorders voor het zoeken naar nummerplaten zijn als volgt:

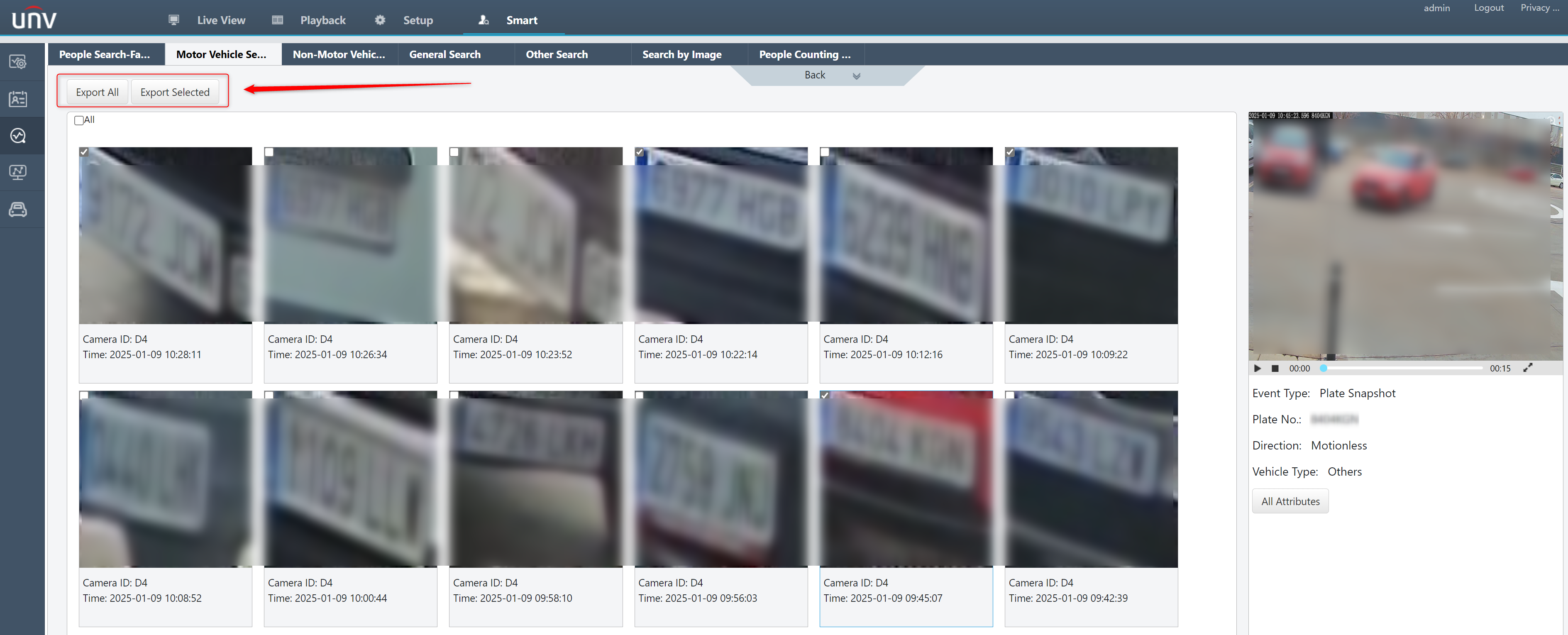

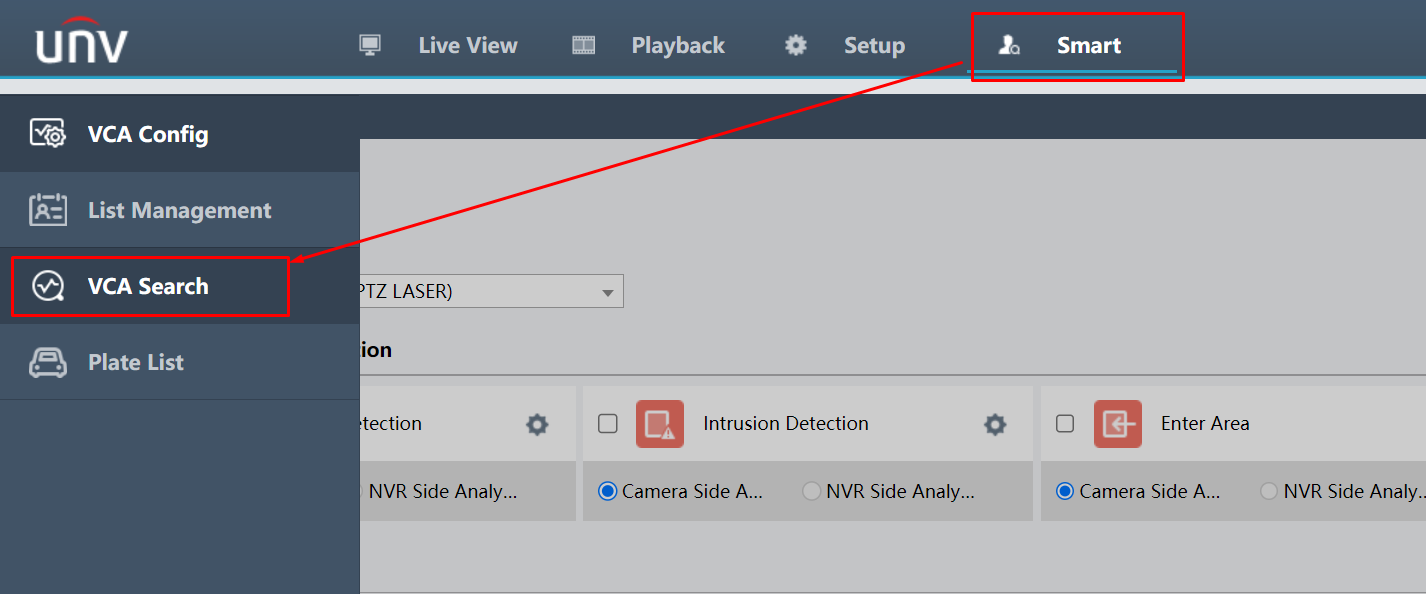

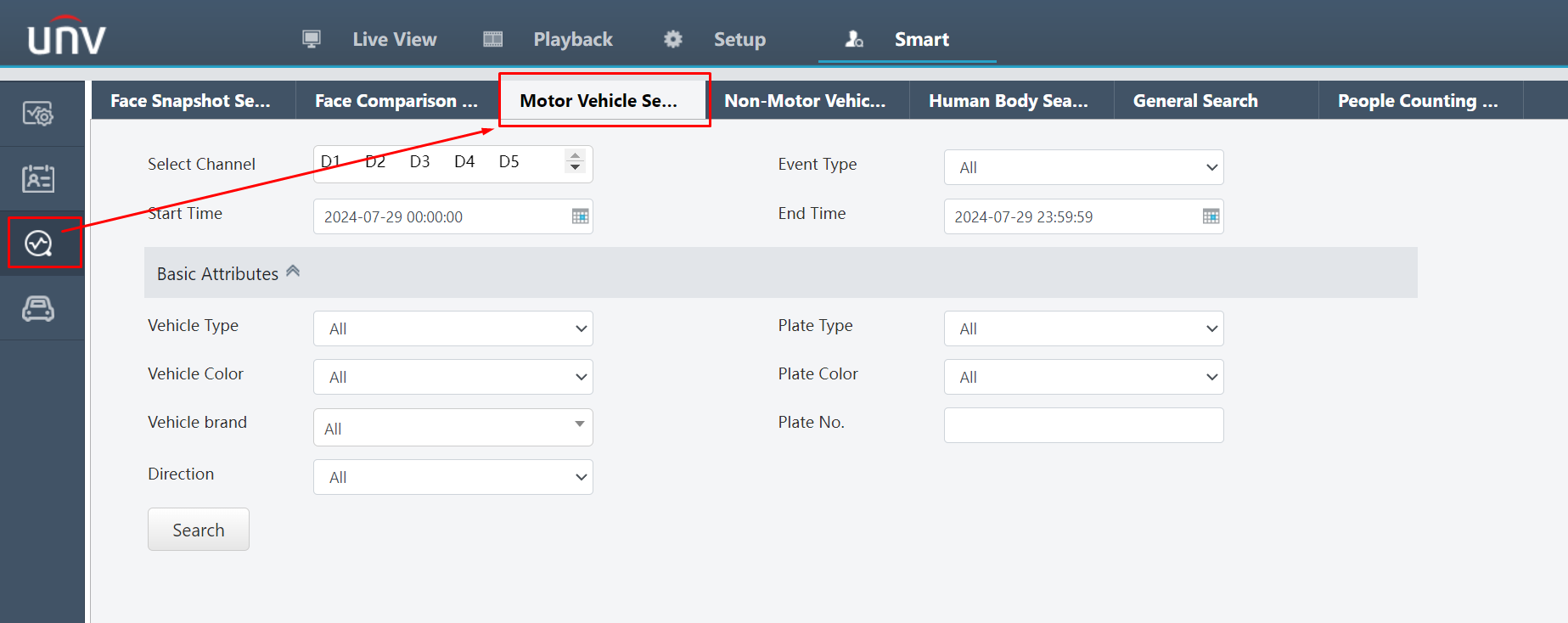

Zodra de auto is herkend en de metadata zijn opgehaald, kunnen de metadata worden doorzocht vanaf een NVR:

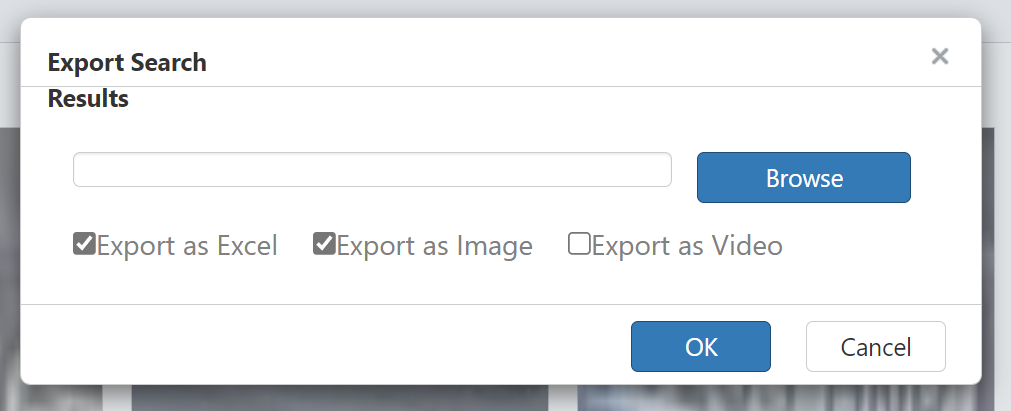

Het downloaden van deze nummerplaten kan per afbeelding of Excel:

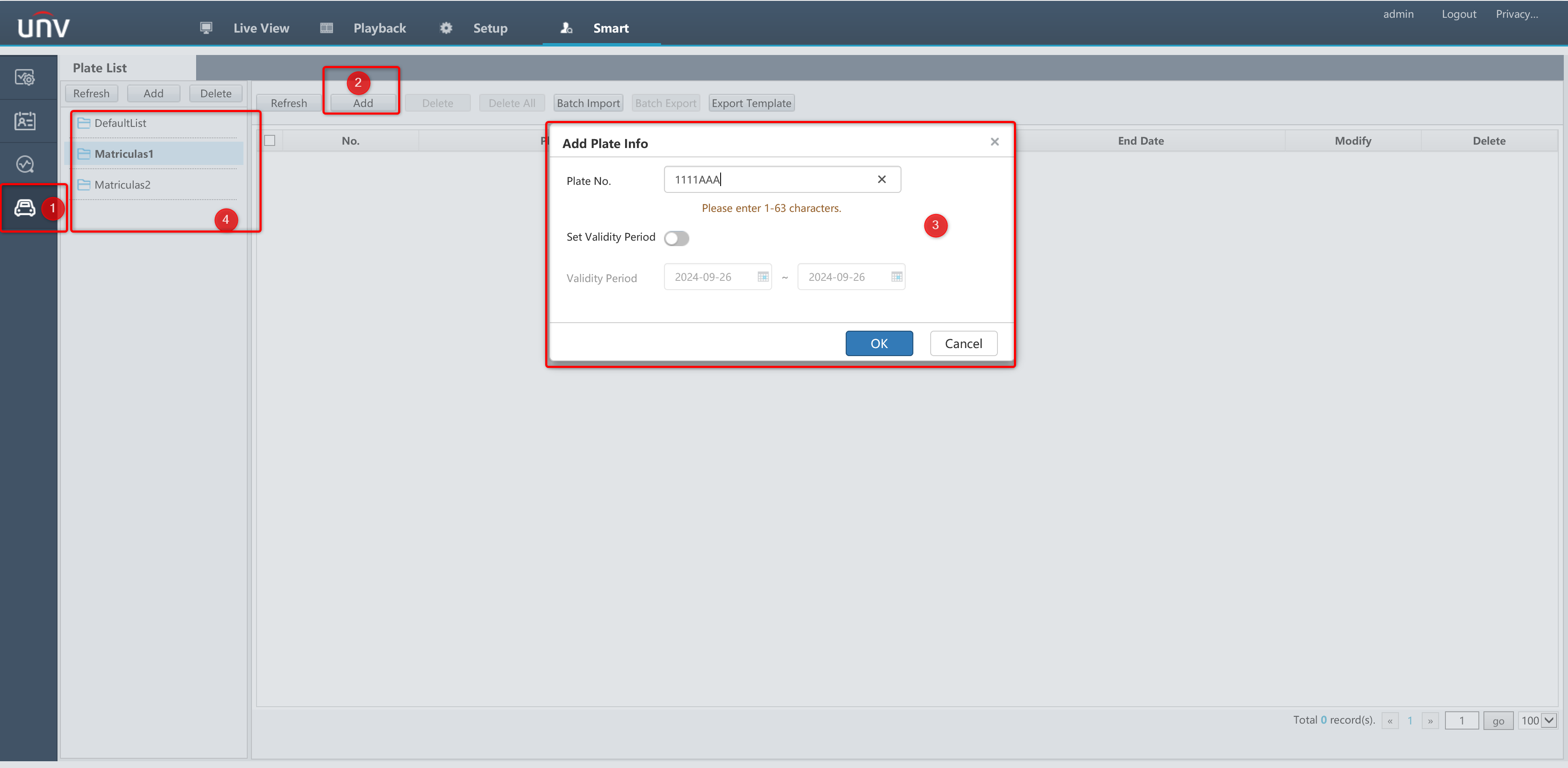

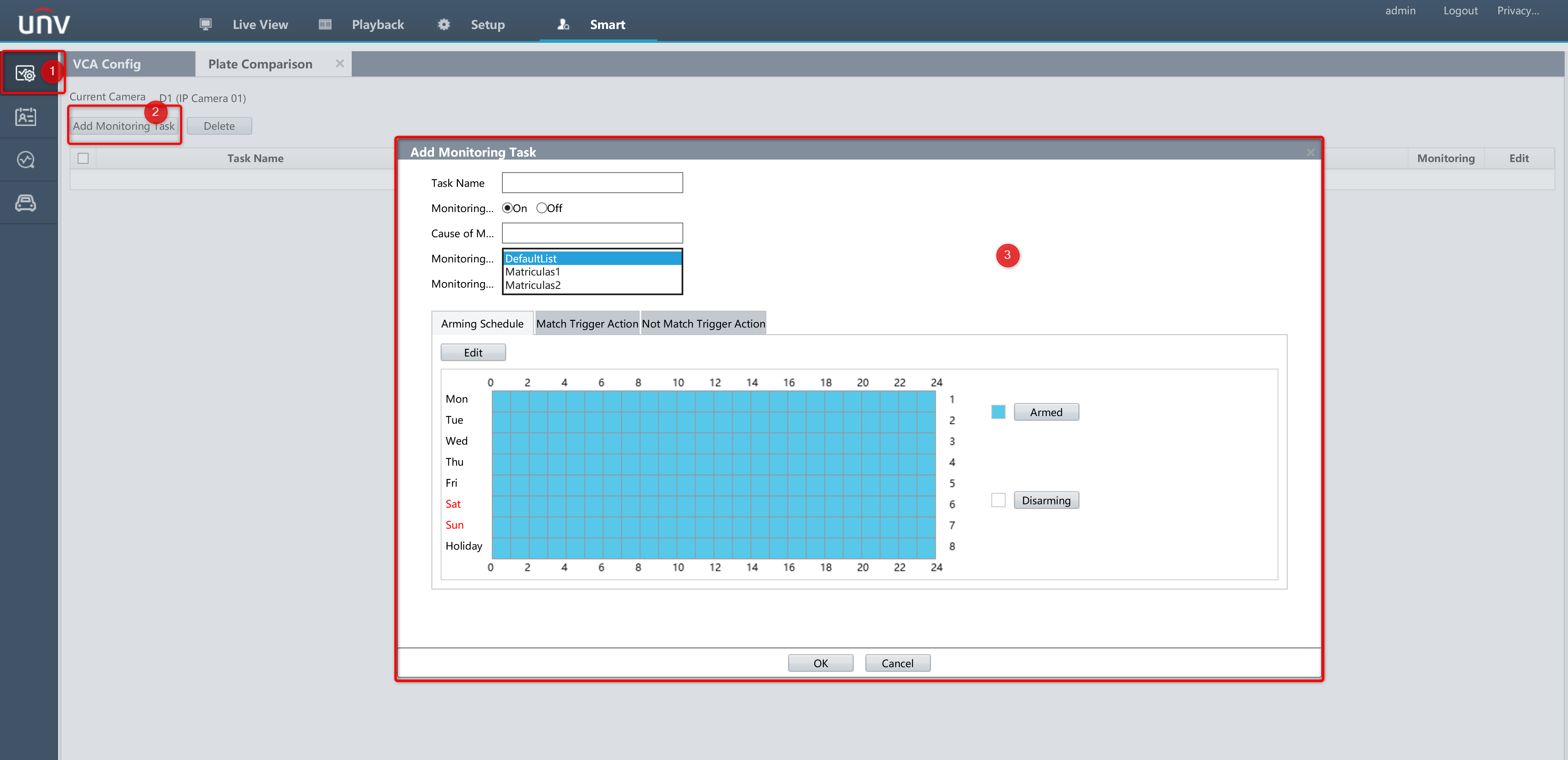

Met de recorder kun je ook configuraties maken op de LPR camera's die je hebt toegevoegd, je kunt tot 5 lijsten beheren:
In punt nummer 4 zie je waar je tot vijf verschillende lijsten kunt aanmaken als je dat wilt.

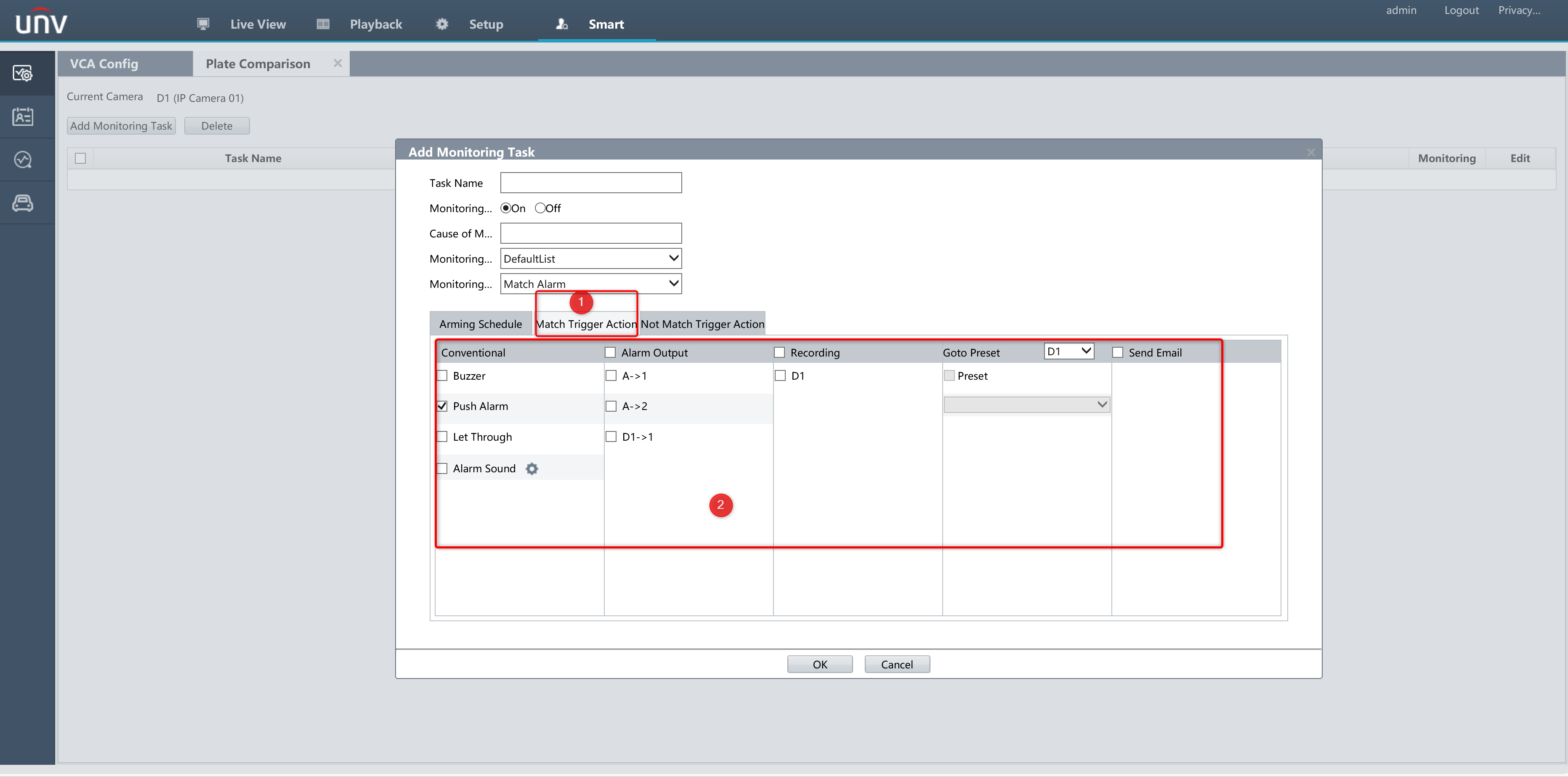

Je kunt configureren welke actie je met welke lijst wilt programmeren, of je de slagboom wilt openen via het relais zelf, alleen een melding per e-mail wilt geven...

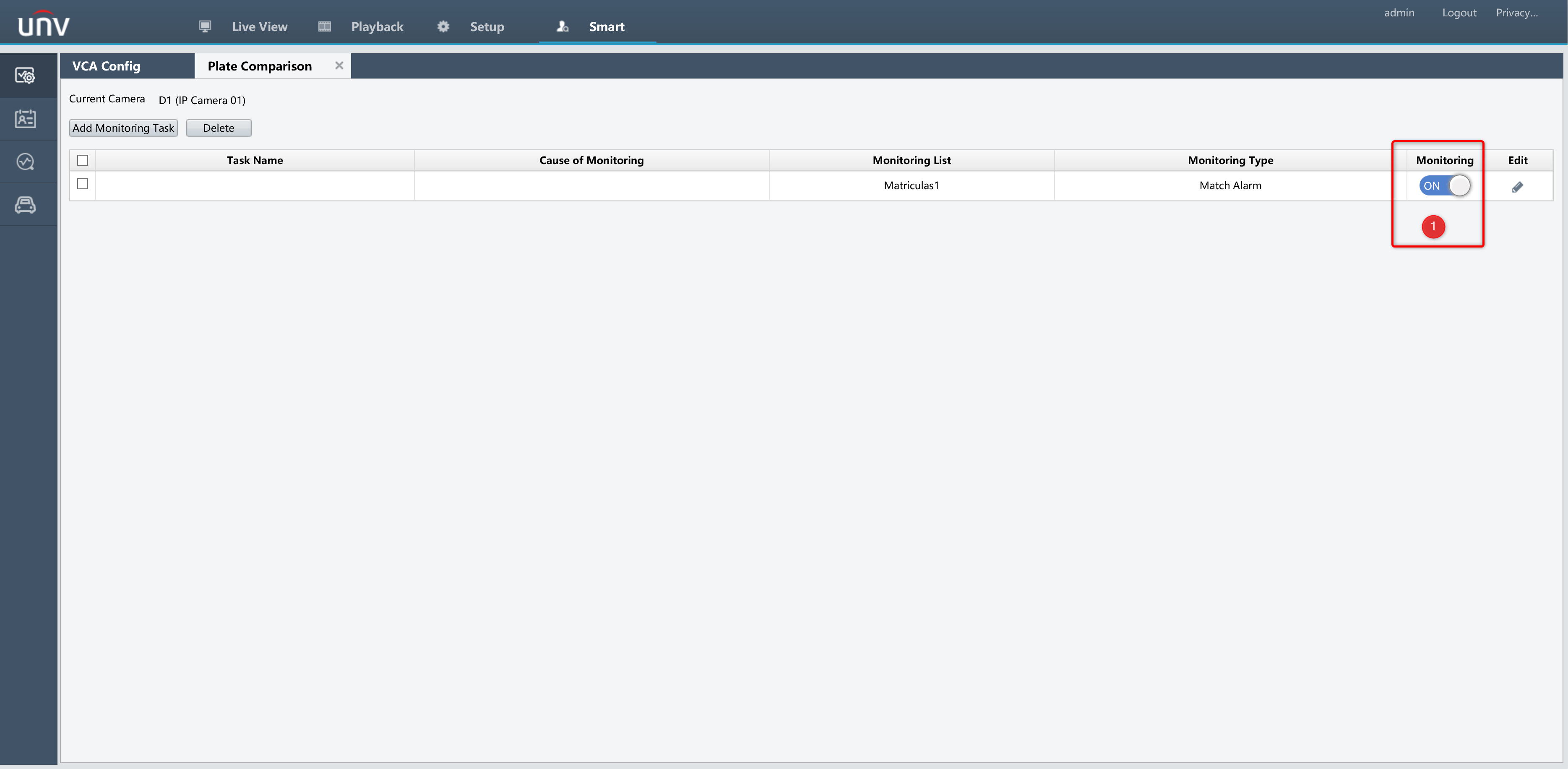

Je kunt ook de acties van de geselecteerde lijst activeren of deactiveren om de acties van die lijst uit te voeren of te stoppen.
EZSTATION

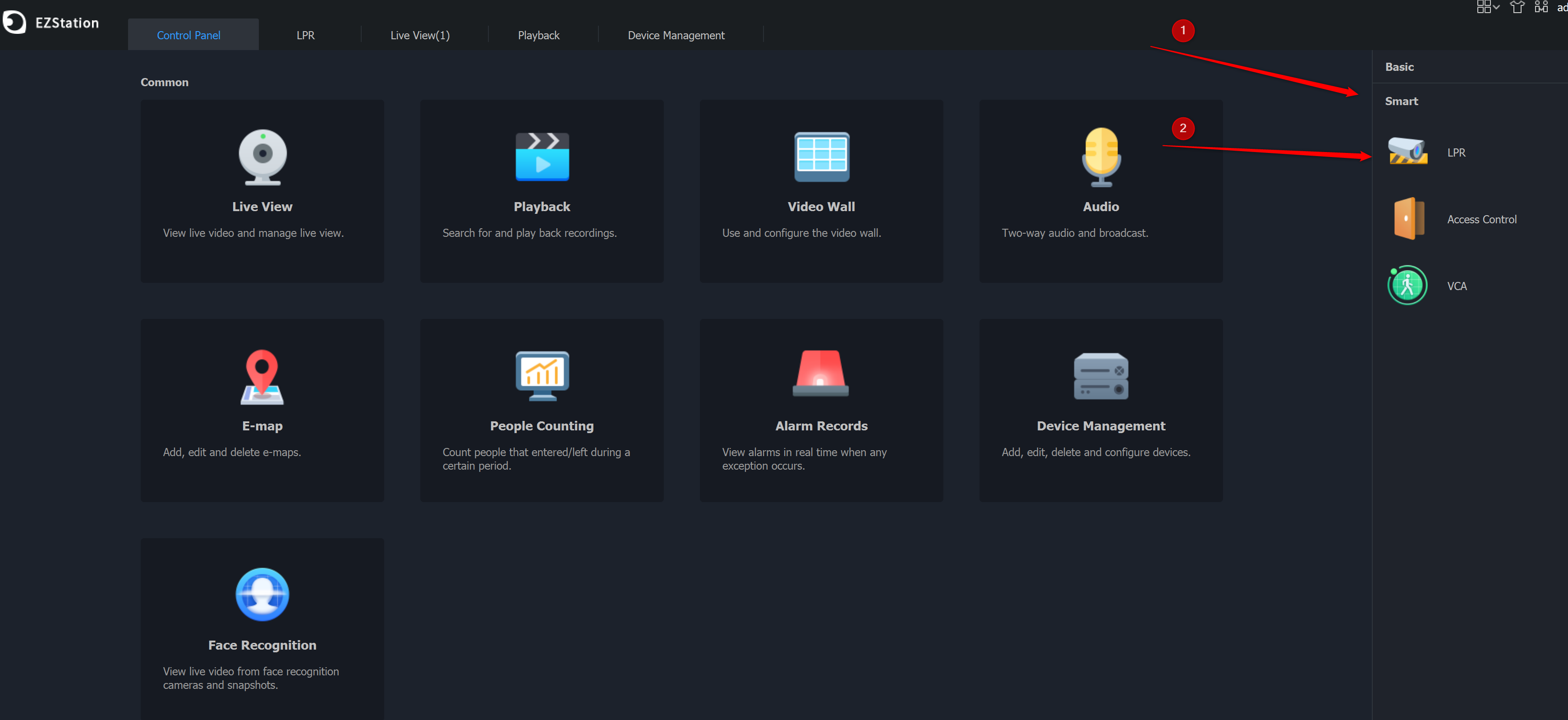

Als je de NVR toevoegt aan de EzStation PC-software, kun je het LPR-gedeelte openen:

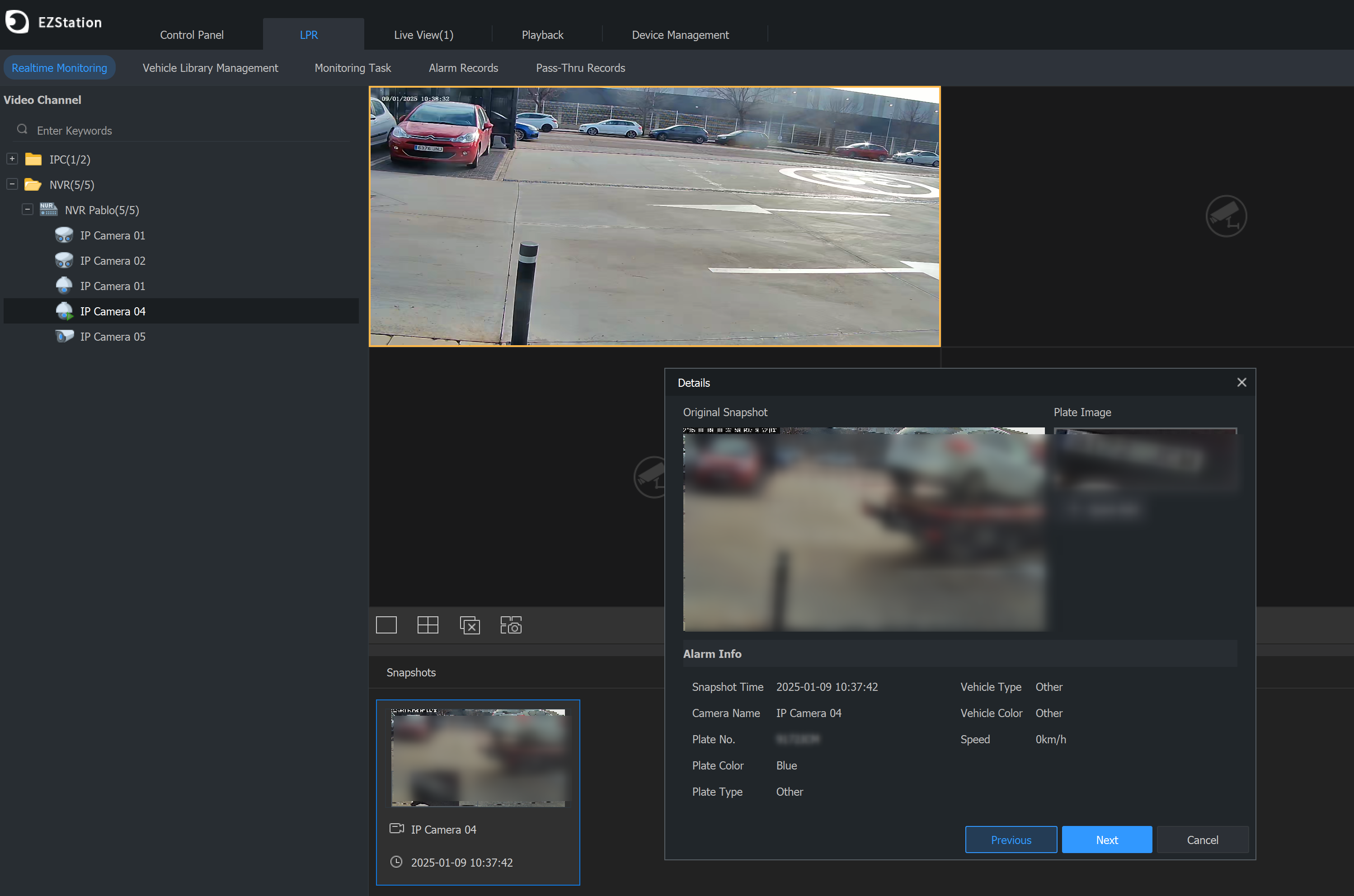

U kunt de camera live openen en de gemaakte detecties bekijken:

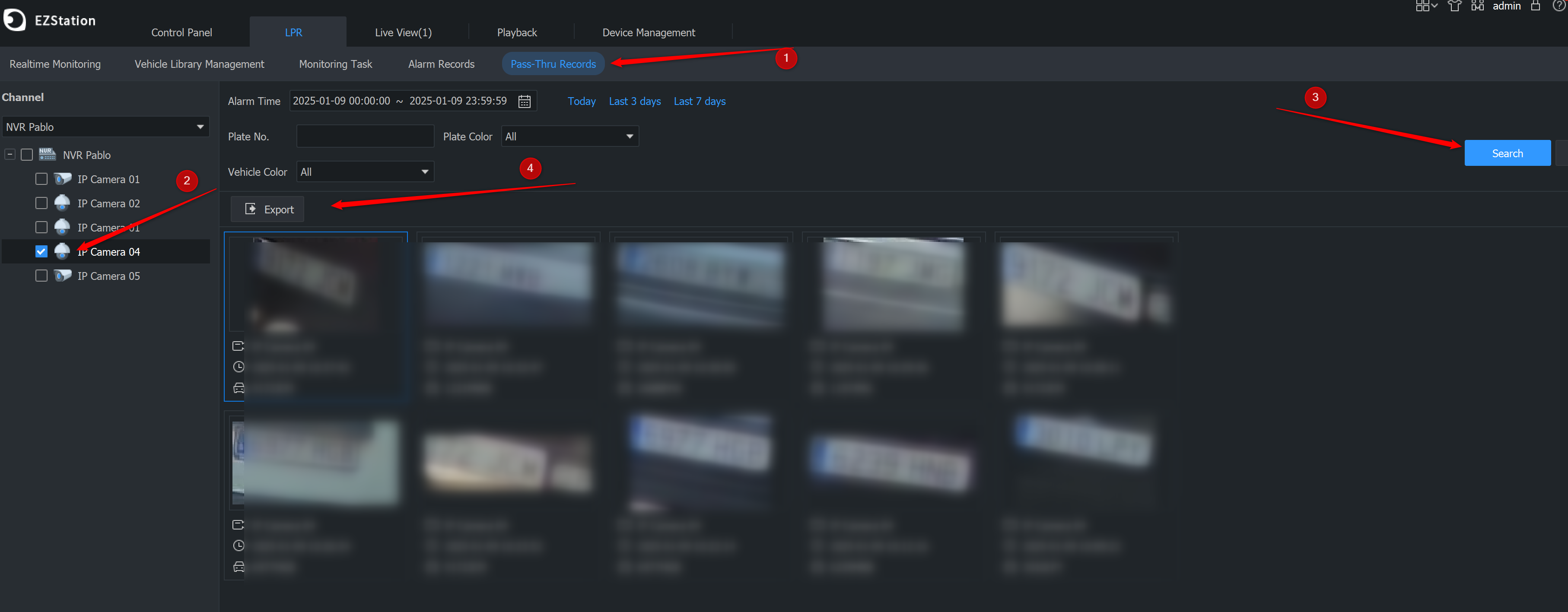

En in de volgende sectie kunt u zoeken naar eerdere nummerplaten en deze downloaden in beeld- en Excel-formaat:
