Met het UPS-RELAYCARD apparaat kunt u relaisuitgangen activeren afhankelijk van gebeurtenissen die zich voordoen op de UPS.

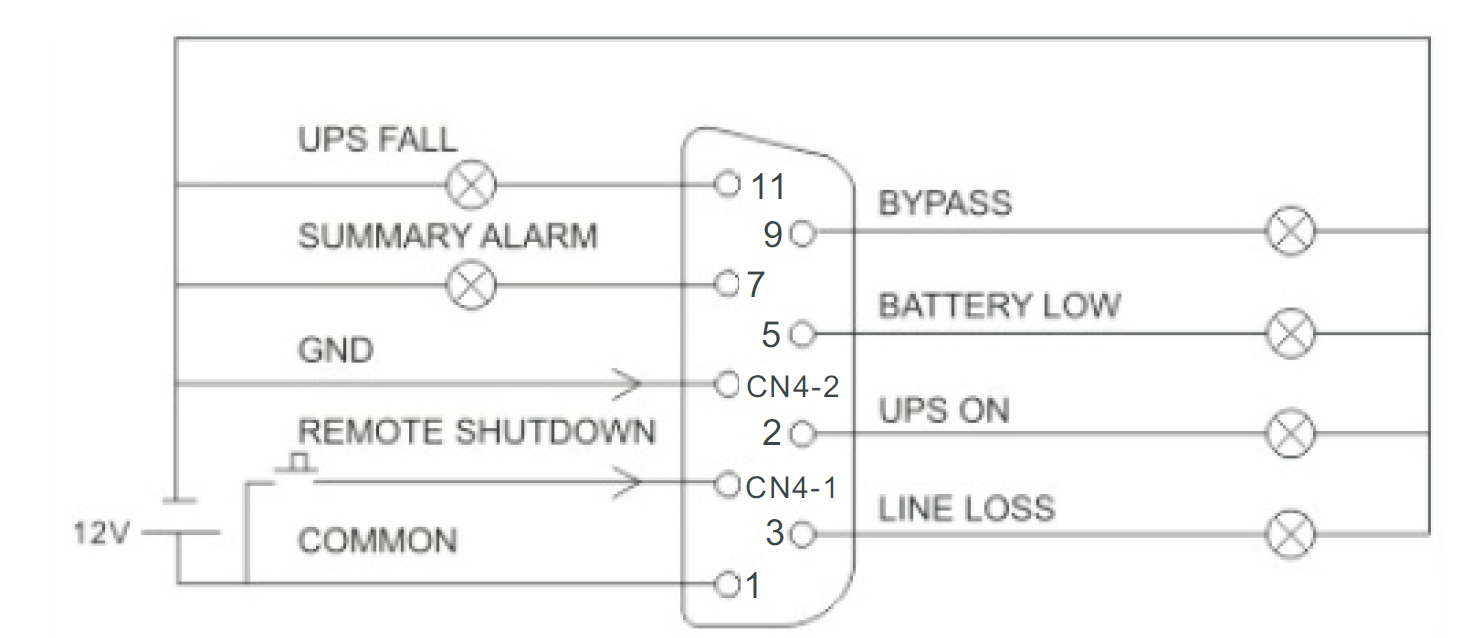

De verbinding wordt altijd gemaakt tussen de common en de PIN die overeenkomt met de gewenste gebeurtenis en dit zorgt voor een spanningsvrij contact
- UPS aan - UPS aan
- AC fail - UPS stroomuitval
- Batt laag - Batterij bijna leeg
- UPS alarm - Laag voltage, UPS overbelast
- Bypass altive - Stroom gaat door de UPS zonder enige vorm van regeling
- UPS fail - Ontkoppeling van de EPO-aansluiting aan de achterkant van de UPS

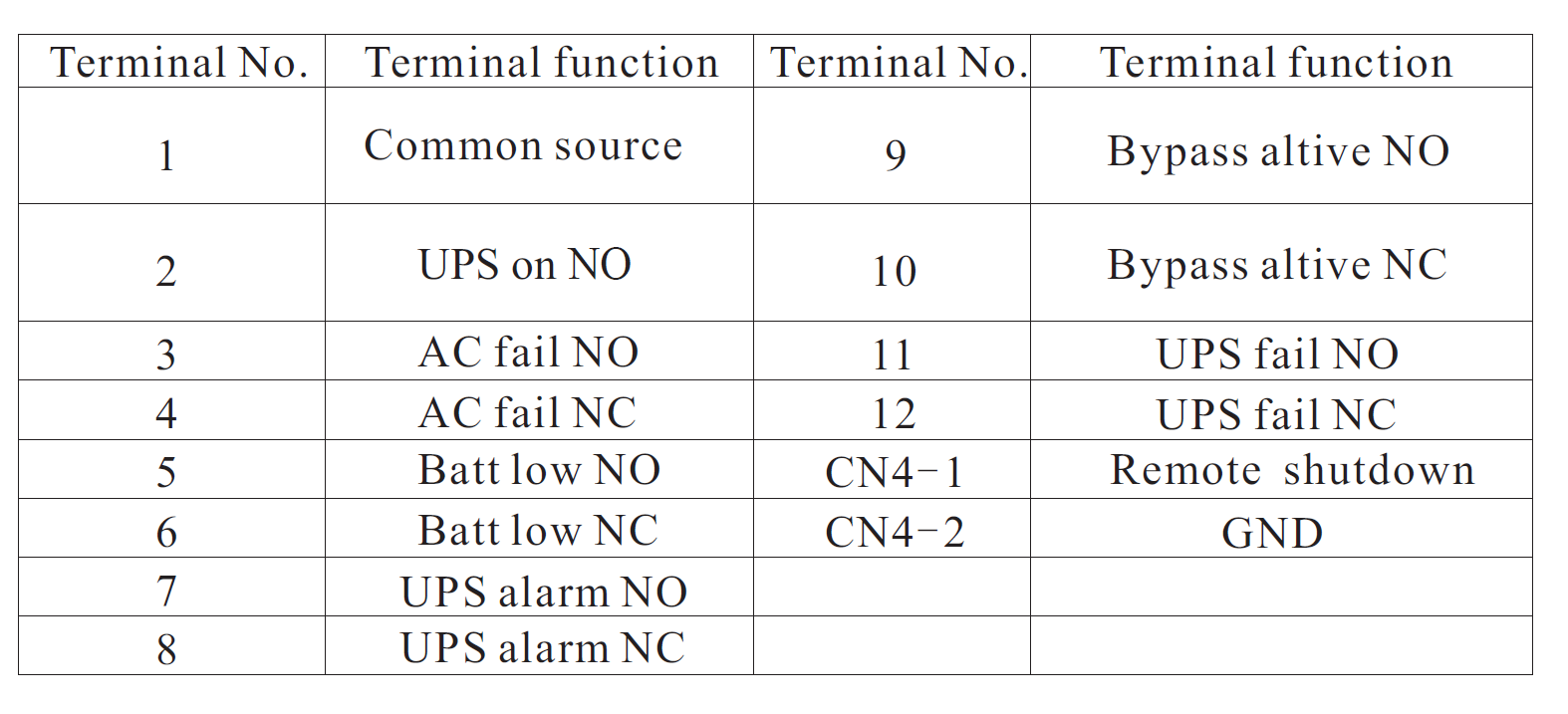

Als u dus wilt weten wanneer de stroom van de UPS uitvalt, moet u PIN 1 (Common) en een van PIN 3 of 4 (AC fail) gebruiken, afhankelijk van of u een NO- of NC-contact verkiest. Als PIN 1 en 3 worden gebruikt, wordt het contact open gehouden en als de UPS stroom verliest, wordt dit contact gesloten, wat continuïteit geeft
Hetzelfde geldt voor Batterij laag, PIN 1 wordt samen met PIN 5 of 6 gebruikt
