Per una topologia di rete ad anello è necessario utilizzare lo Spanning Tree Protocol (STP) per evitare i loop di rete.
Questo protocollo è presente solo negli switch managed. È necessario utilizzare tutti quelli presenti nell'anello con questa funzione.

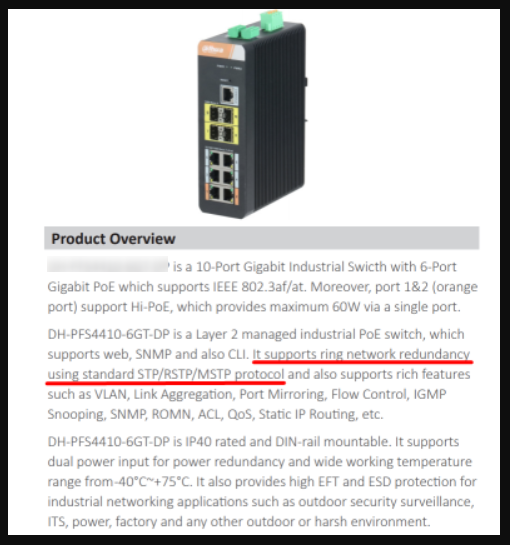

Per esempio il nostro XS-SWI1006H-M120, che è industriale e gestito e secondo le specifiche del produttore, supporta i protocolli di controllo della ridondanza della rete ad anello:
A volte una connessione in cascata viene definita anello e può essere confusa con le topologie a stella, a maglia, ecc.
Il collegamento in cascata in un anello esporrebbe a loop di rete se non si utilizzano switch gestiti da STP.

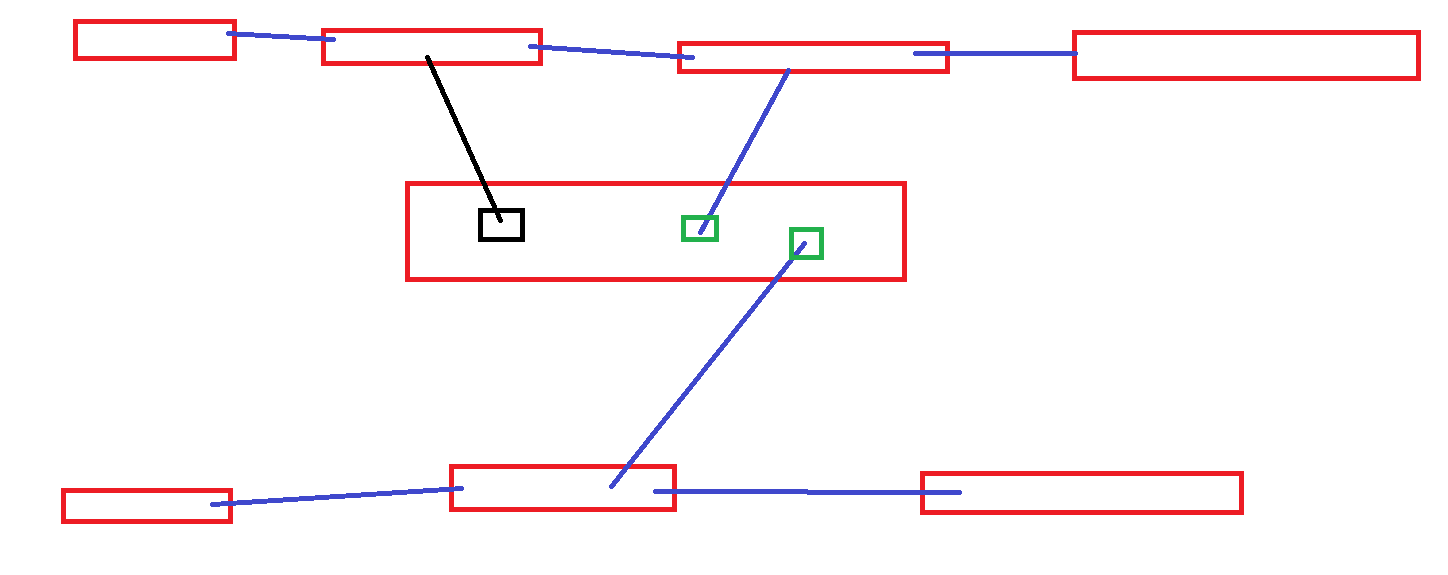

FIGURA 1
se si tratta di un anello (il cerchio è chiuso e ci sono anelli, tutti devono avere STP) in tal caso, il centro non ha nemmeno bisogno di essere STP.

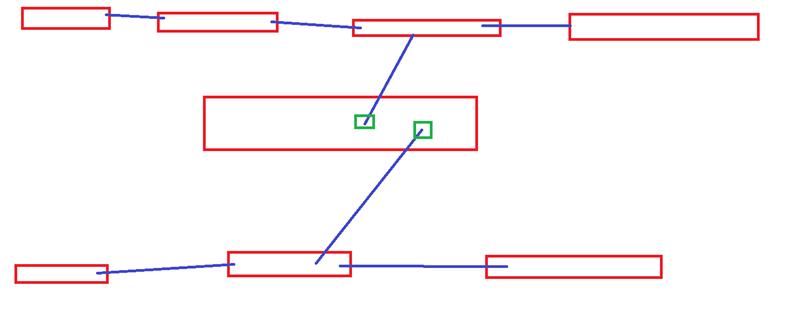

FIGURA 2
Se esiste una cosa del genere, la STP è già necessaria, perché c'è un loop e tutti devono supportarlo.

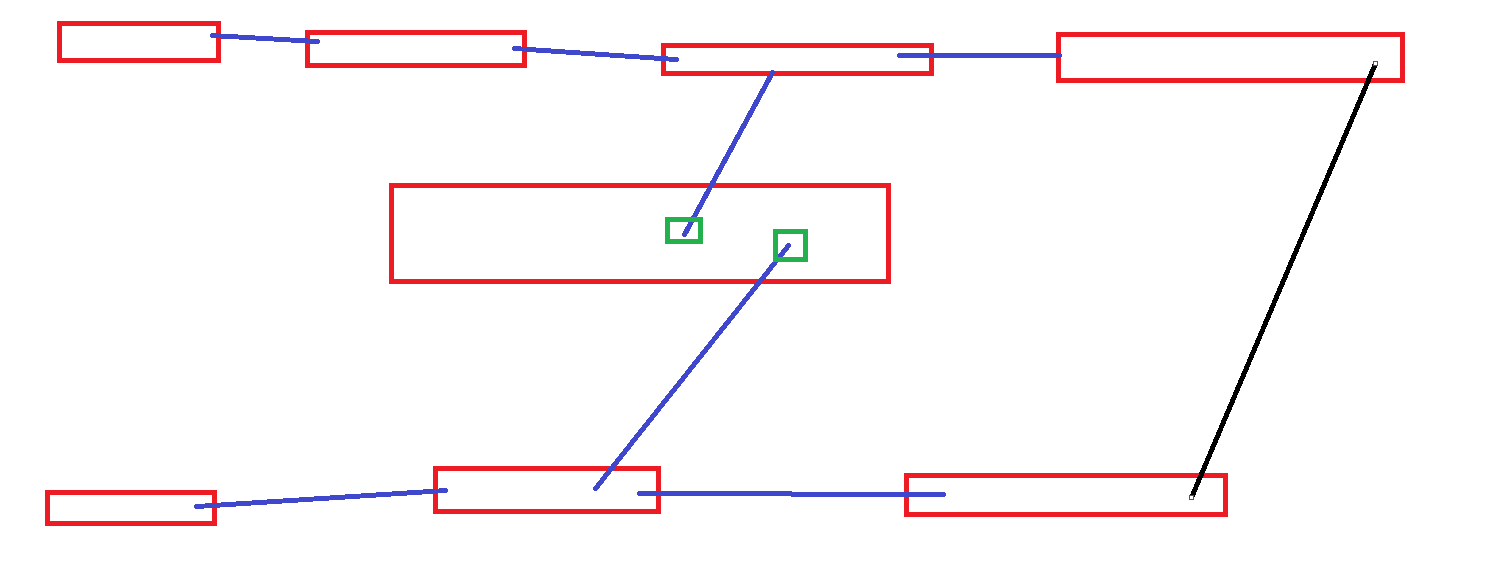

FIGURA 3
o qualcosa del genere, ci sarebbe anche un loop e lo stesso, tutti hanno bisogno di STP
