COLLEGAMENTO TRA CENTRAL ADVANCED E IL RIPETITORE AVANZATO
Collegamento tra centrale antincendio e ripetitore, si deve tenere conto che sia nel connettore di ingresso della scheda di rete deve essere posta una resistenza da 150 Ohm nella stessa apparecchiatura, sia nel pannello del ripetitore in uscita deve essere posta un'altra resistenza da 150 Ohm per chiudere il circuito.

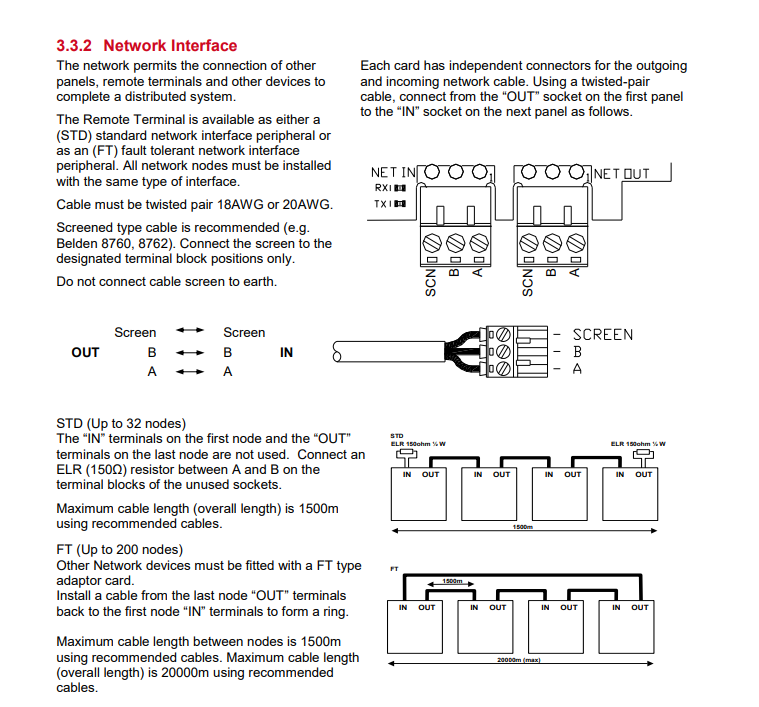

Questo tipo di collegamento sarebbe per installazioni standard, con non più di 32 ripetitori e un'unità centrale, purché la distanza non superi i 1500 metri, sempre iniziando e terminando con una resistenza da 150 Ohm.
Nel secondo caso mostrato nell'immagine, si tratta di un'installazione fino a 200 ripetitori e la stazione centrale e con una distanza massima di cablaggio di 20000 metri, in questo caso non sarebbe necessario installare una resistenza da 150 Ohm, ma dovremmo collegare la chiusura del loop dalla stazione centrale all'ultimo ripetitore.
Nell'immagine seguente è riportato il cablaggio.
CENTRALE

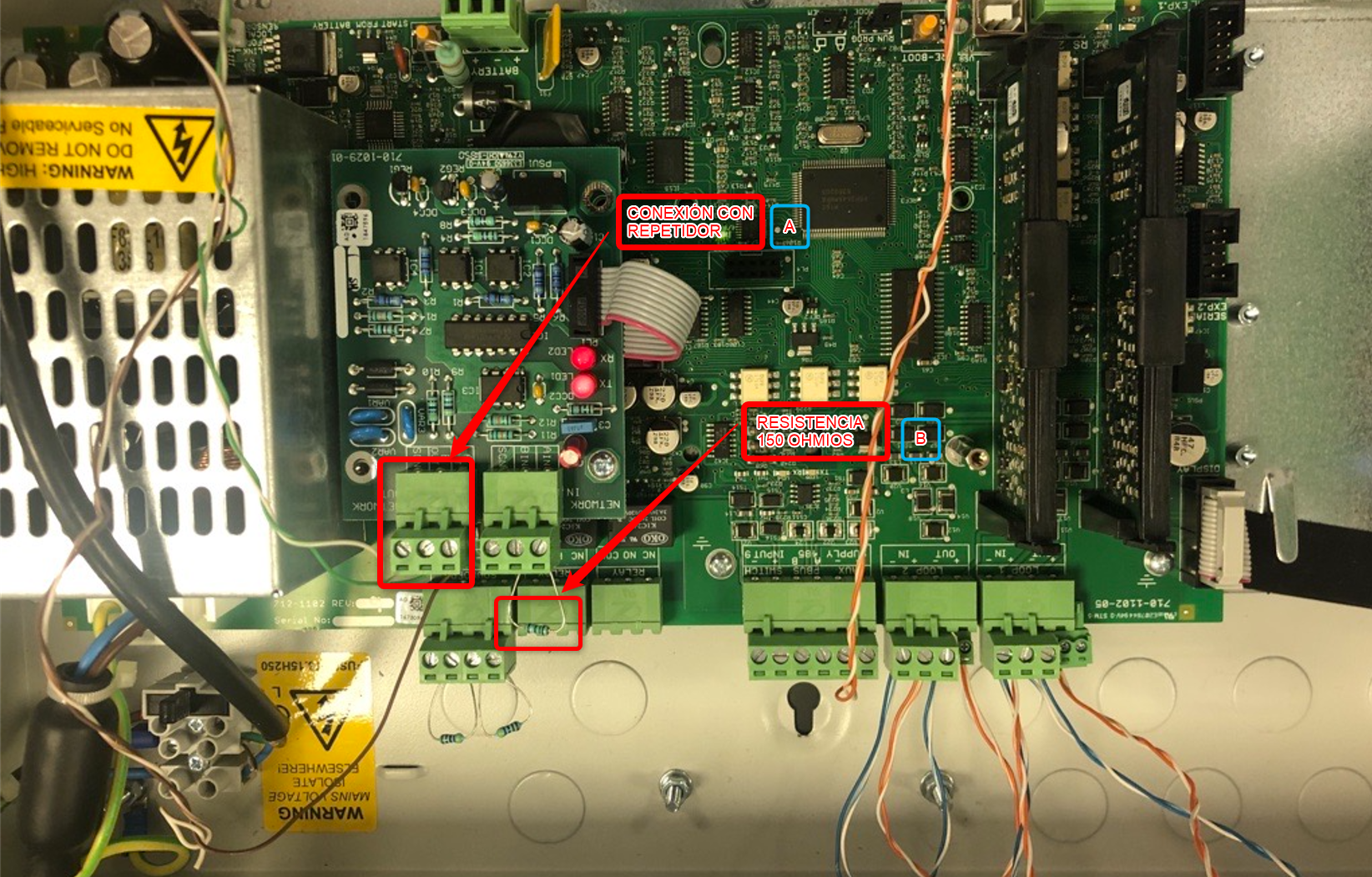

A: COLLEGAMENTO AL RIPETITORE.
B: RESISTENZA 150 OHM.
RIPETITORE

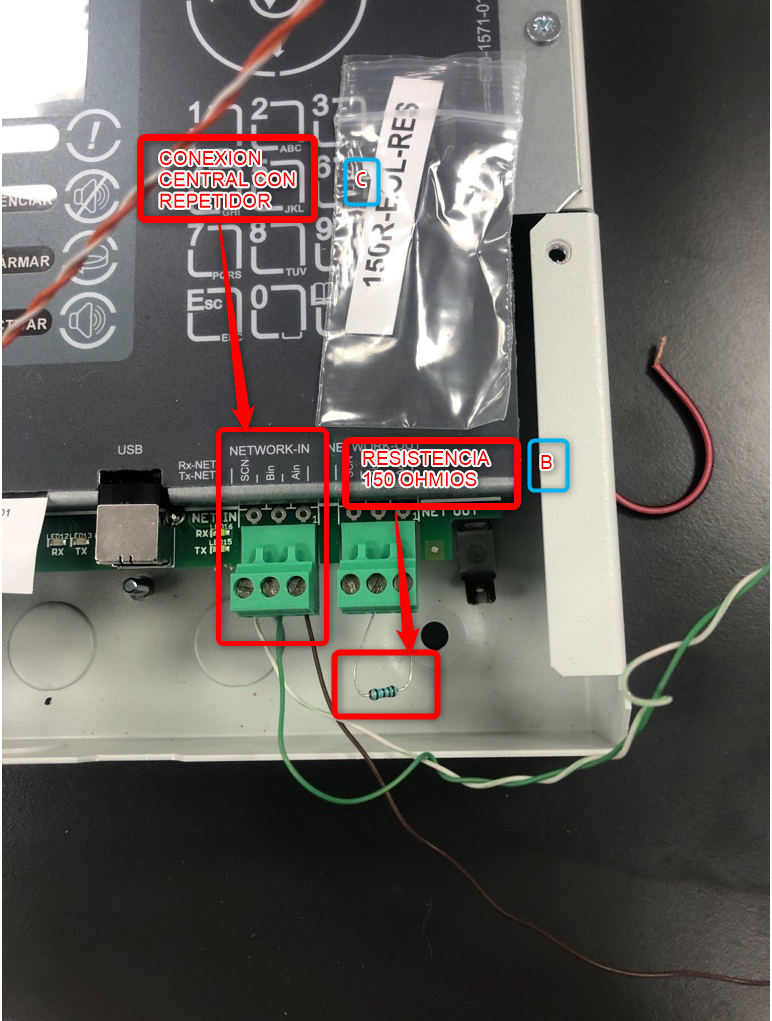

B: RESISTENZA 150 OHM.
C: COLLEGAMENTO CENTRALE CON IL RIPETITORE.

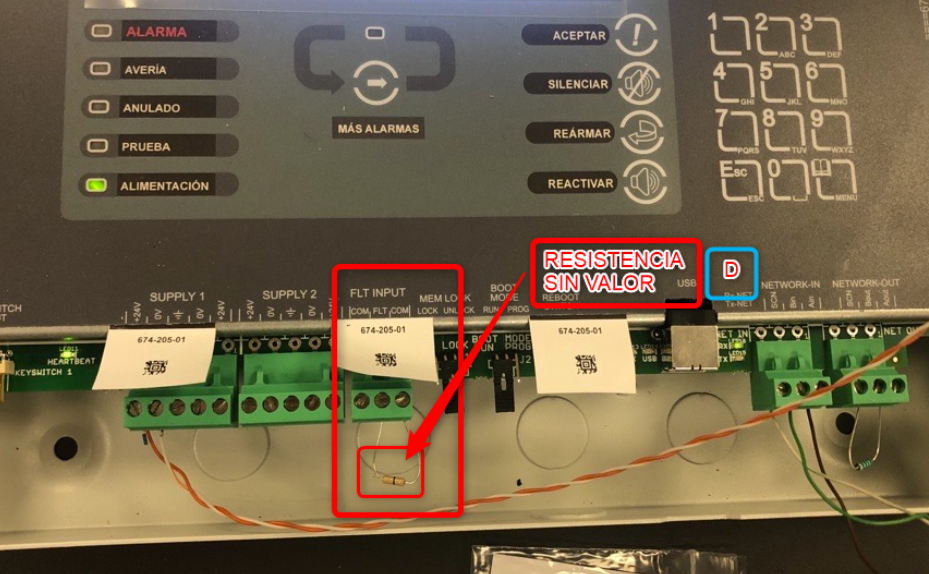

Anche la resistenza senza valore deve essere inserita nel connettore indicato.
RIPETITORE
D: RESISTENZA SENZA VALORE.

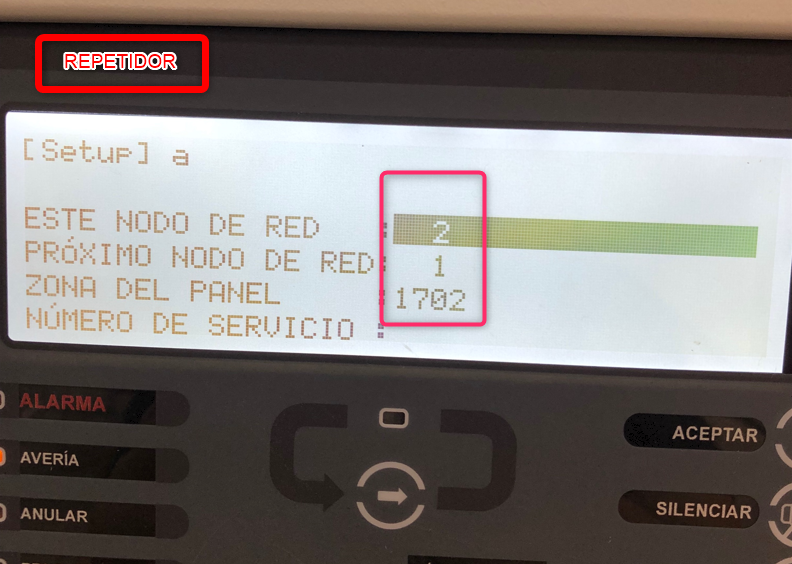

Successivamente, il pannello di controllo deve essere programmato nel livello 3 mediante l'accesso al setup e l'indicazione che il pannello di controllo con ID 1 deve parlare con esso, id 2, mentre al ripetitore deve essere detto che è esso, id 2, e che deve comunicare con esso, id 1, come mostrato nelle immagini.
Esempio di ID di centrale con 2 ripetitori e così via:
Centrale 1-2
Ripetitore 2-3
Ripetitore 3-1
È necessario ricordare che il resistore da 150 Ohm può essere collocato solo nell'ultimo ripetitore, in questo esempio sarebbe stato collocato nell'uscita del ripetitore 2
CENTRALE

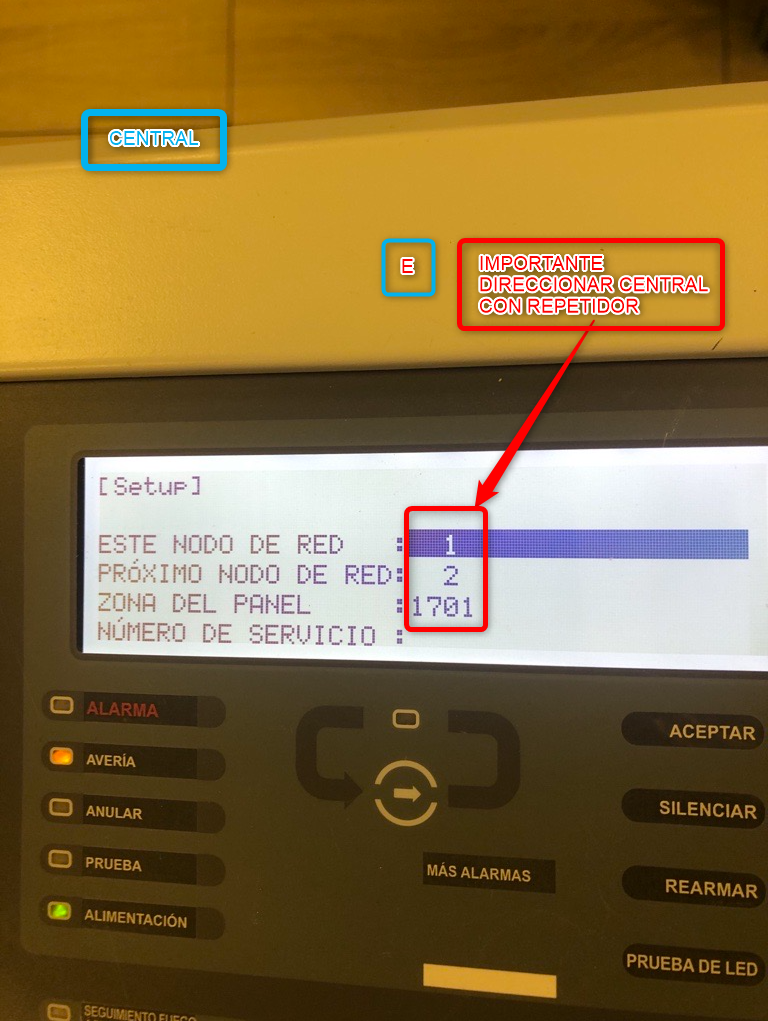

E: IMPORTANTE INDIRIZZARE CON IL RIPETITORE.
RIPETITORE

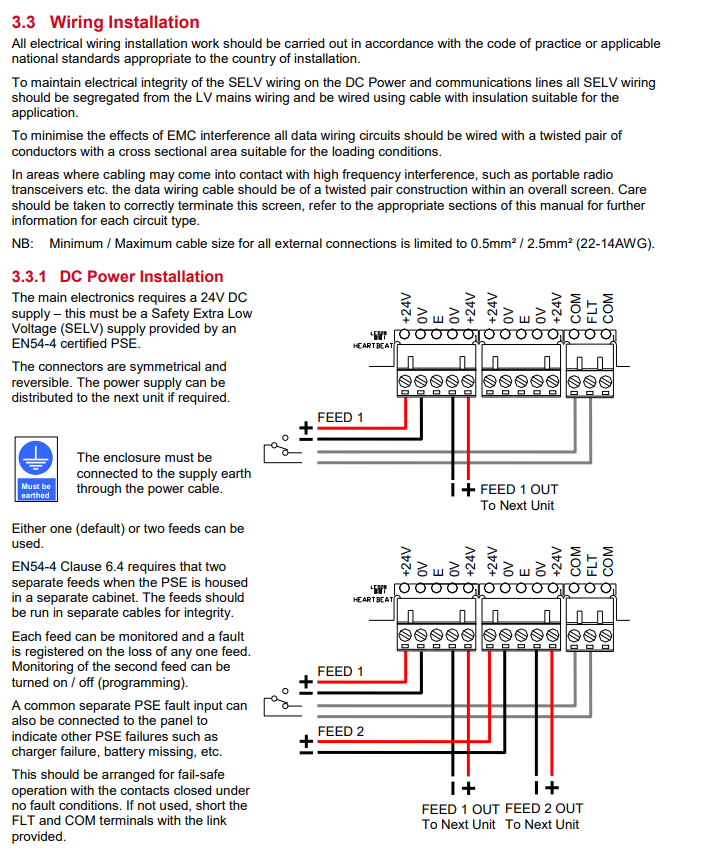

Di seguito viene indicato dove collegare l'alimentazione del ripetitore, che può essere fornita dall'uscita ausiliaria della centrale stessa a 24 V
Tutte queste informazioni sono riportate nel manuale dell'apparecchiatura che può essere scaricato qui sotto.
