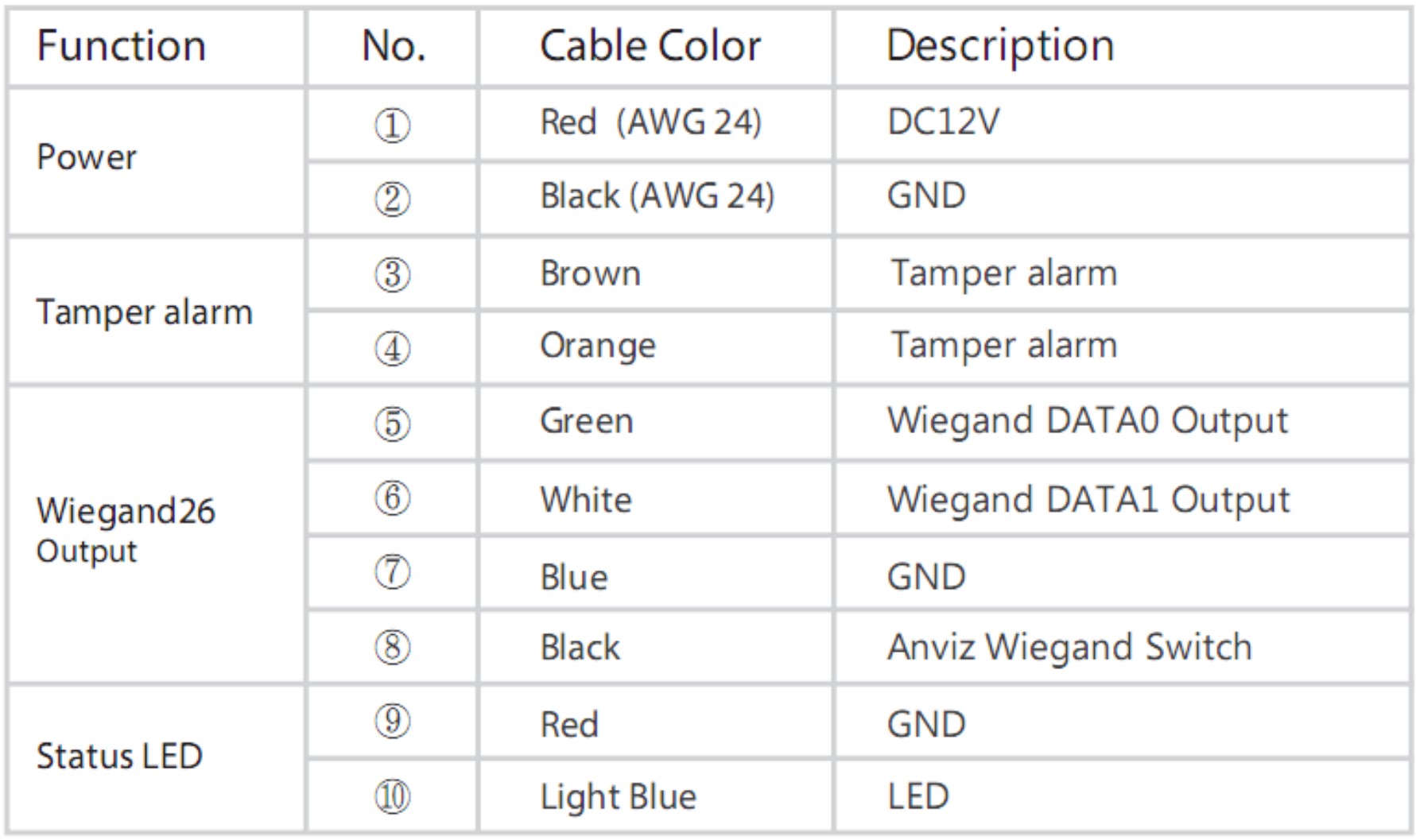

Questo tutorial spiega il collegamento tra i dispositivi Anviz T5 / M5 con il controller Anviz SC011. In primo luogo viene mostrato uno schema del collegamento, poi vengono spiegate la descrizione, la funzione e il colore di ogni cavo del terminale e infine viene pubblicata una fotografia reale del collegamento.

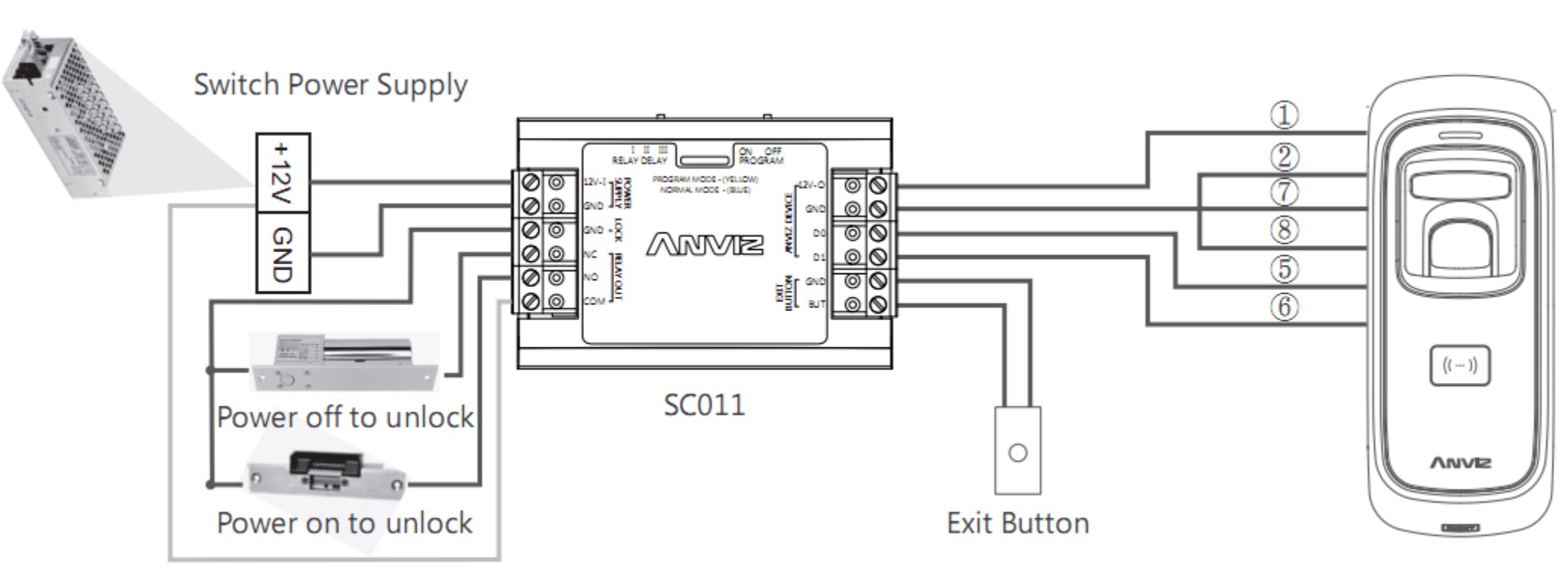

Per collegare un M5/T5 con il controller SC011, seguire il seguente schema:

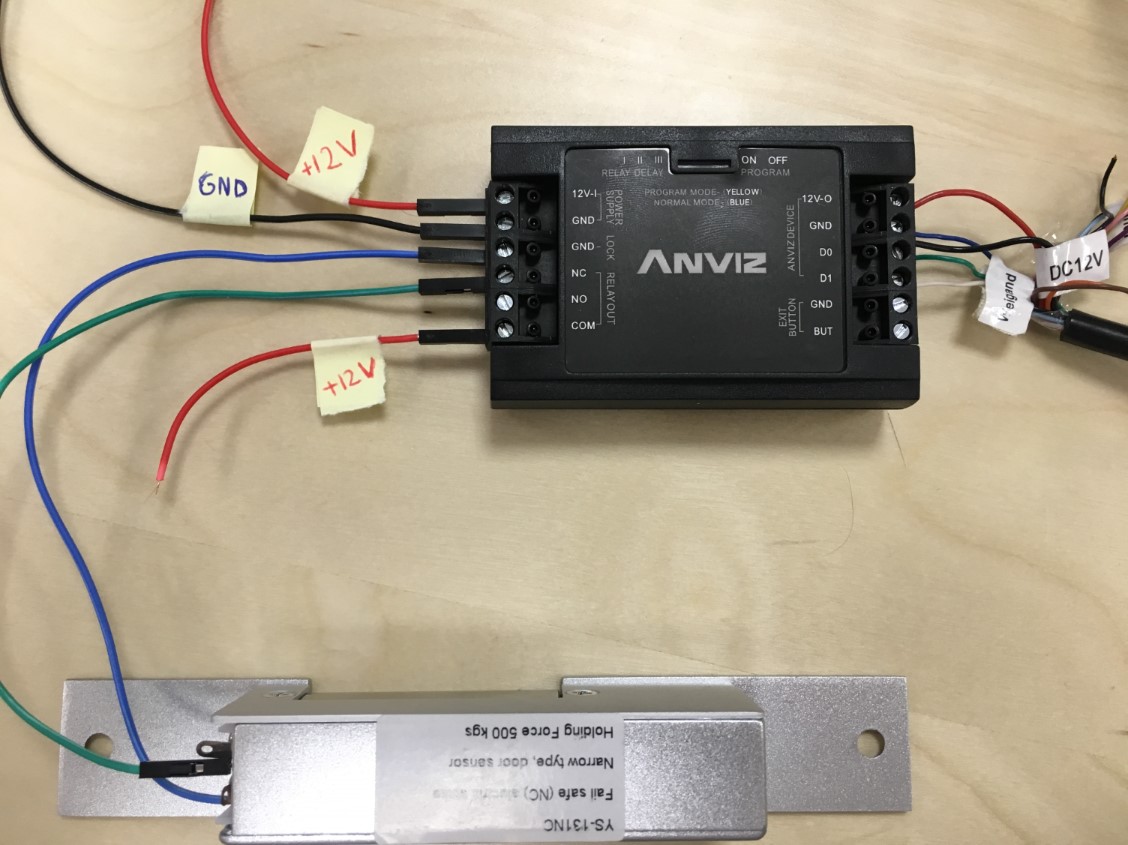

Per facilitare la cosa, viene mostrata la seguente foto reale, a cui si fa riferimento per precisare che:
- COM e 12V-I devono essere cortocircuitati, entrambi gli ingressi dell'SC011 sono collegati a +12V.
- Nel collegamento Wiegand, filo blu scuro a GND, filo verde a D0 e filo bianco a D1.
