Con una telecamera Uniview con uscita relè che simula un'uscita touch al sistema videocitofonico Safire di 2ª Generazione.

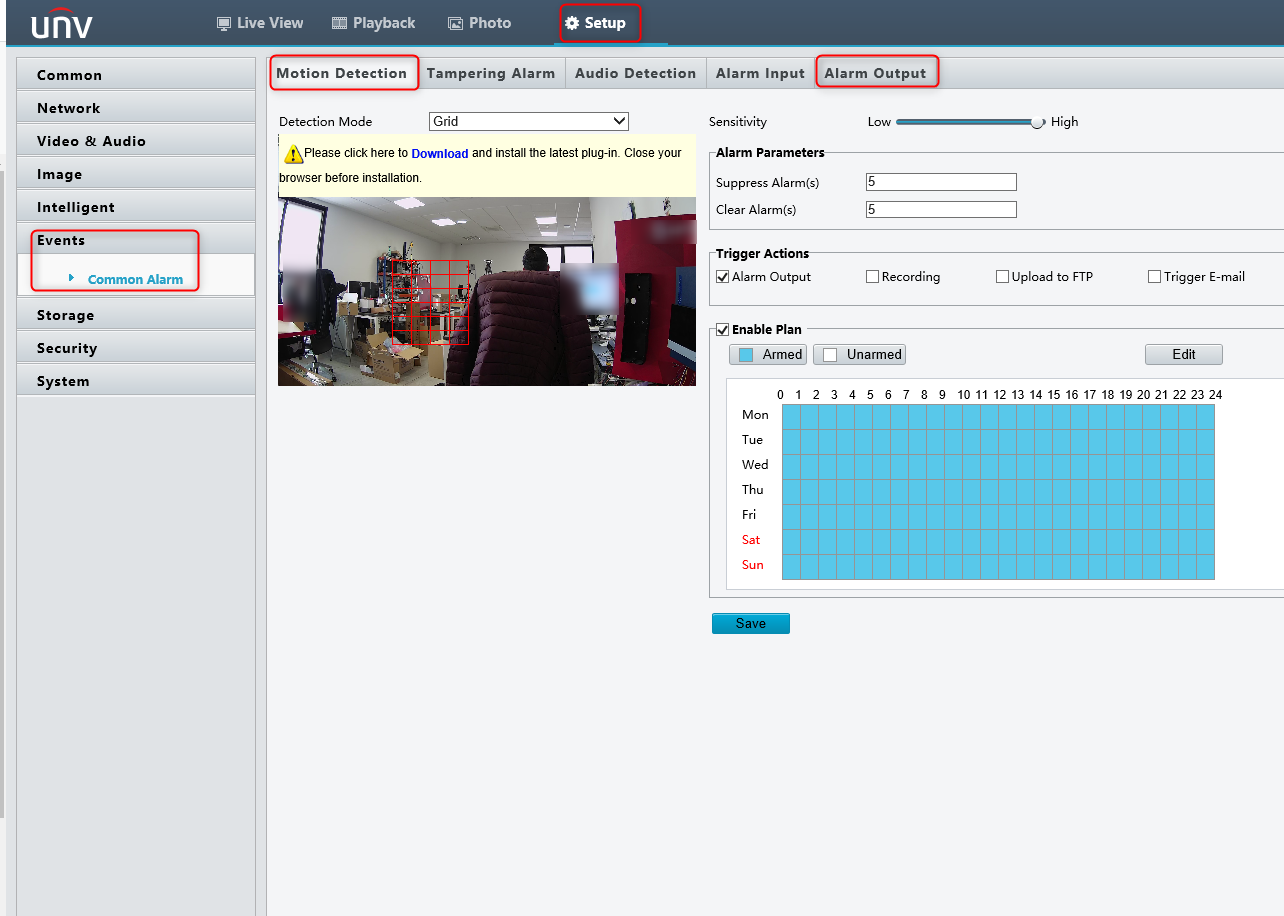

Viene disegnata una zona di rilevamento del movimento e, se la telecamera rileva un movimento, invia un segnale al sistema videocitofonico e apre la porta.

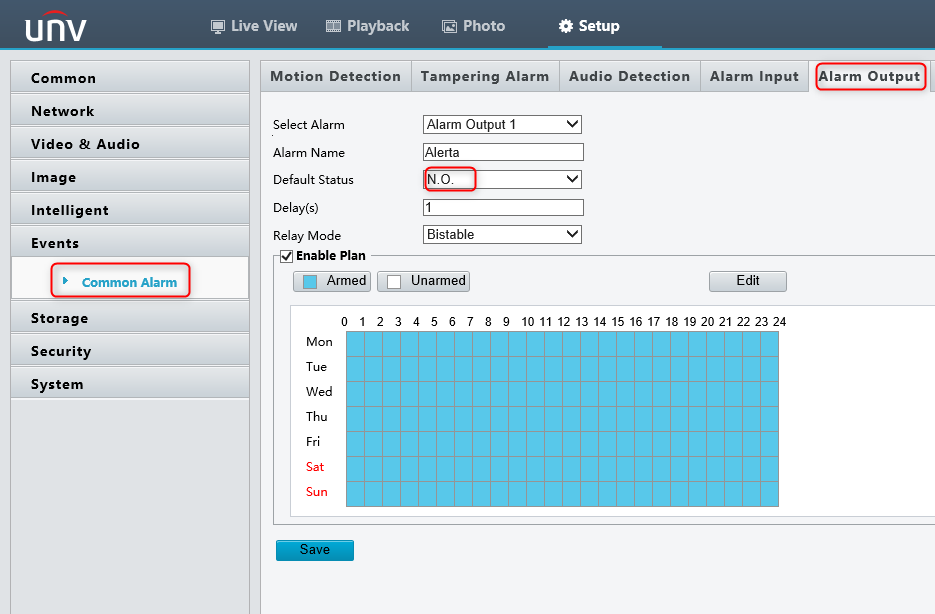

Il relè di uscita della telecamera deve essere impostato su NO.

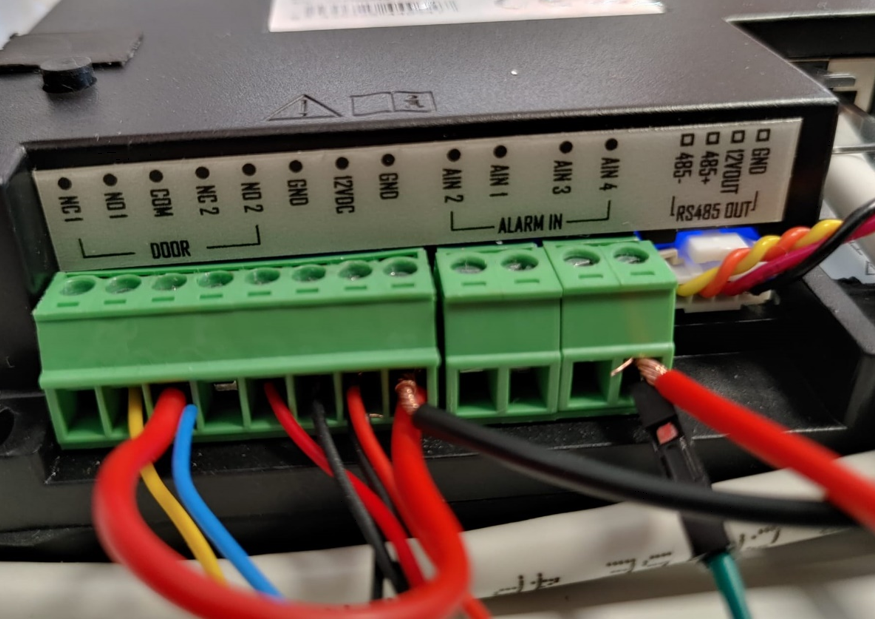

Ora bisogna fare le giuste connessioni sulla scheda SF-VIMOD-CAM-IP
I suoi collegamenti sono:
NC1
NO1 Cavo negativo del 1° Led che simula una porta
COM Cavo rosso a ponte con GND e cavo blu il com del pulsante Touch Exit
Porta = NC2
NO2 Cavo rosso negativo del 2° LED che simula un'altra porta
GND Cavo nero dal GND del pulsante Touch Exit
12VDC Cavo rosso dal positivo del pulsante e i positivi dei LED
GND Cavo rosso a ponte con COM e il GND della telecamera con uscita relè
AIN2
AIN1
Allarme=AIN3
AIN4 Cavo verde NO dal pulsante e il cavo rosso dalla telecamera con uscita relè
Questa installazione è fatta in modo tale che si può aprire la porta 2 (LED2) con il pulsante e con la telecamera quando rileva un movimento nella zona disegnata. La porta 1 (LED1) sarà aperta con il modulo secondario SF-VIMOD-CARD-MF.
Si può usare AIN3 o AIN4 per simulare le porte.

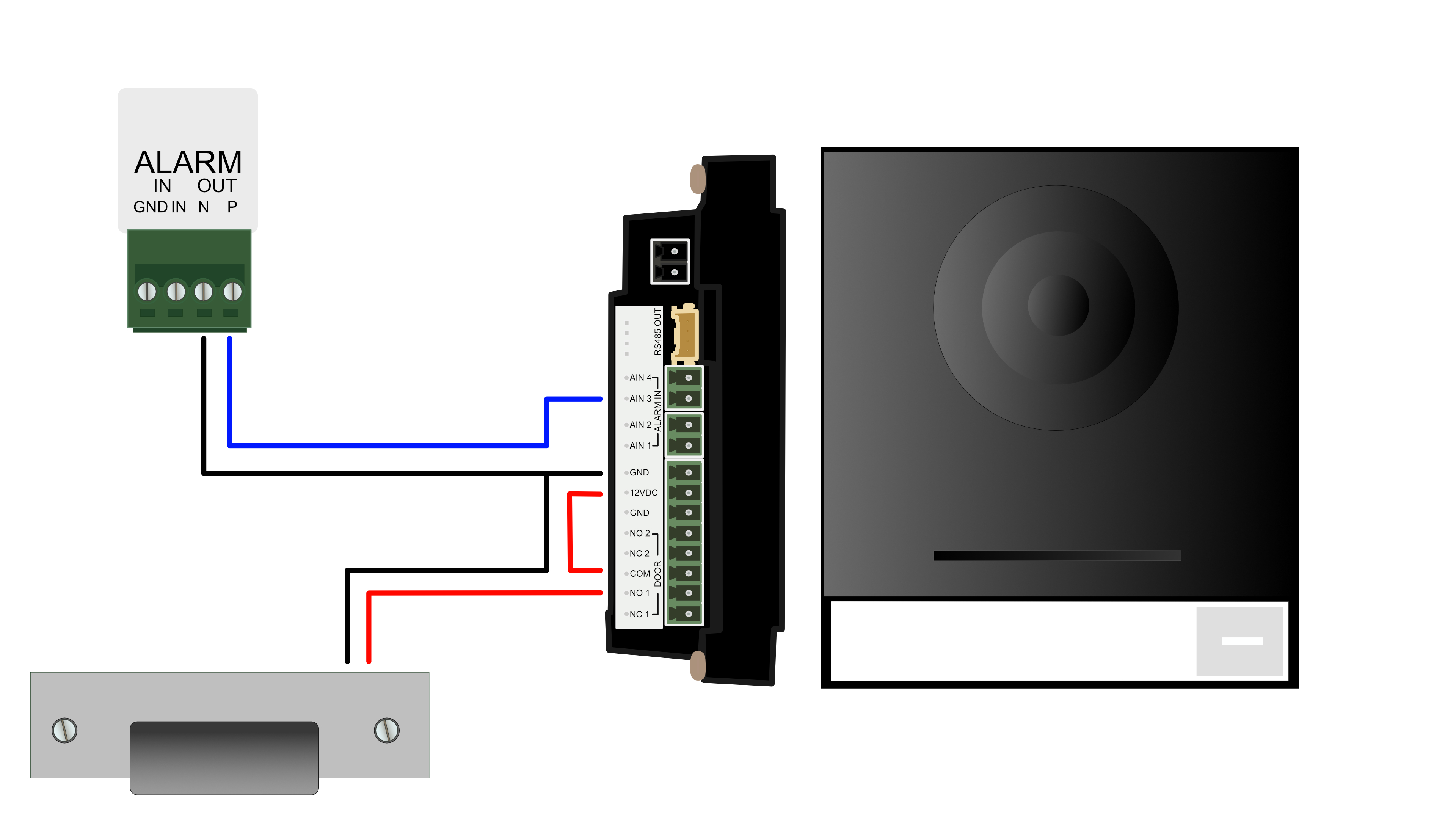

Lo stesso esempio con una telecamera con uscita relè e una porta senza led.
