I passi necessari per configurare il modulo videocitofonico SAFIRE SF-VIMOD-KEY6 sono i seguenti.

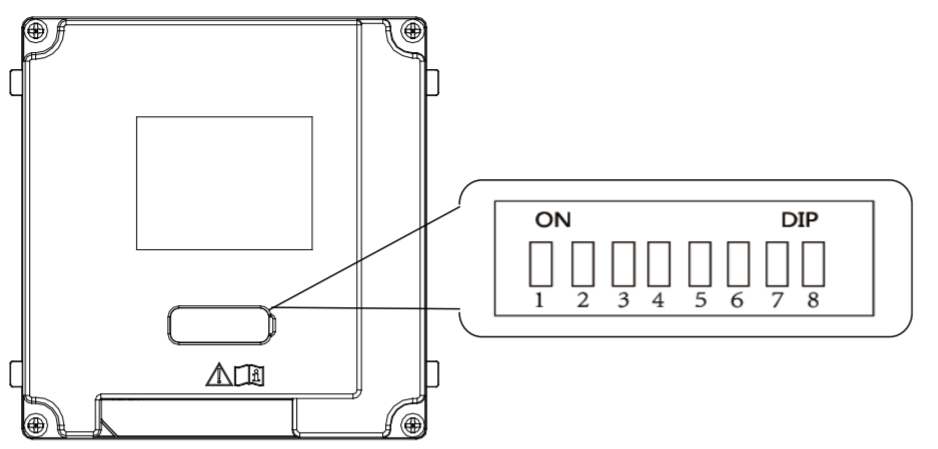

Prima dell'installazione, il primo passo è configurare l'indirizzo binario del modulo, accedendo al retro del dispositivo. Per fare questo, è sufficiente rimuovere il coperchio in gomma che protegge il dip switch.
1- Togliere il gommino dal retro
2- Impostare l'indirizzo del modulo secondo le regole DIP e montare nuovamente il coperchio in gomma sul retro.
Le cifre 1, 2, 3, 4 servono a codificare l'indirizzo del modulo; le cifre 5, 6, 7 sono riservate; la cifra 8 è una resistenza (120Ω) se configurata come attiva.
Il campo di indirizzi valido del modulo è da 1 a 8. Il numero deve essere esclusivo per i moduli che si collegano alla stessa unità principale videocitofonica.

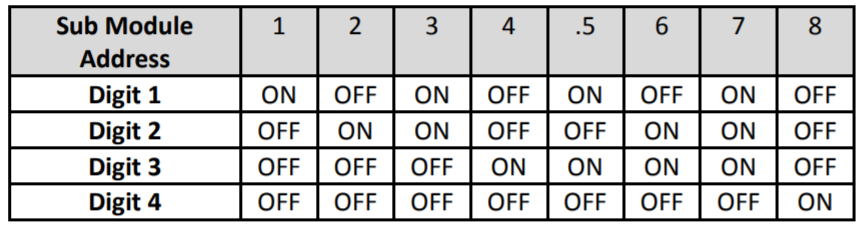

Di seguito sono riportati l'indirizzo del modulo e il corrispondente stato dell'interruttore.
Una volta installato il dispositivo e impostato l'indirizzo del Dip Switch, si procederà alla configurazione nel software SAFIRE CONTROL CENTER.

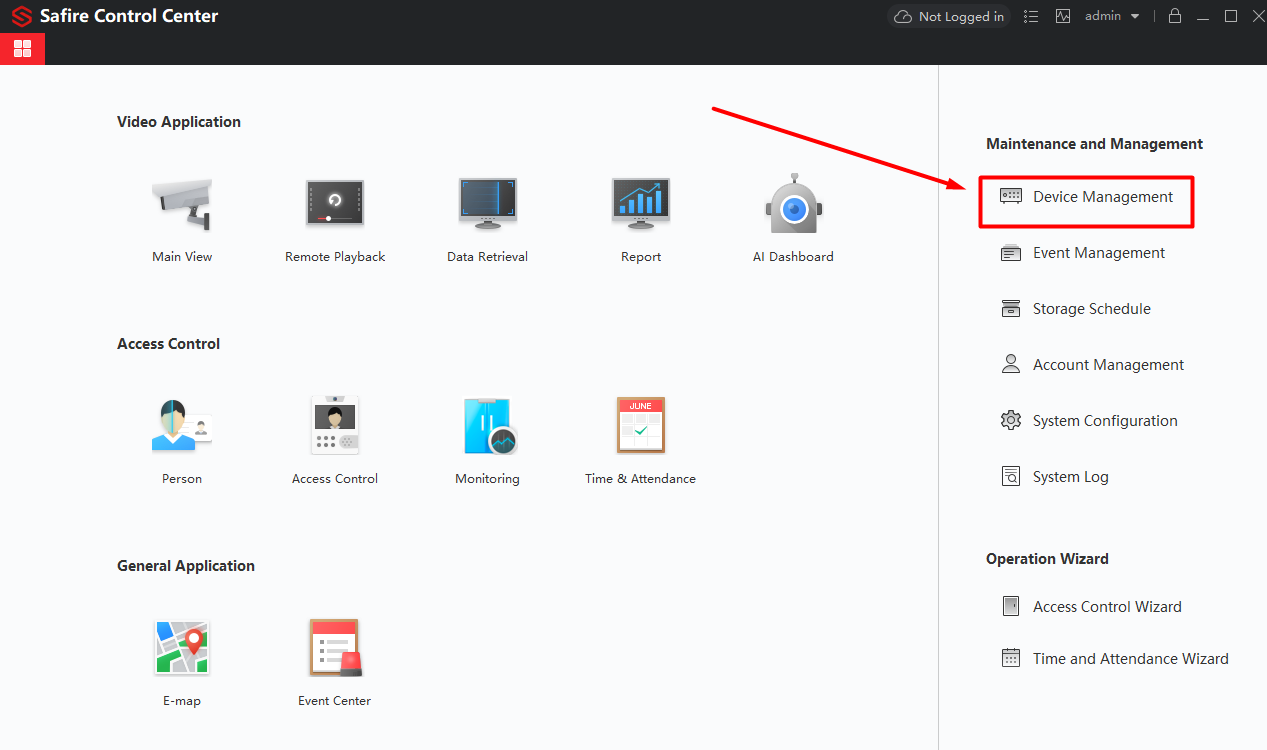

Apriamo il software e scegliamo l'opzione "DEVICE MANAGEMENT"

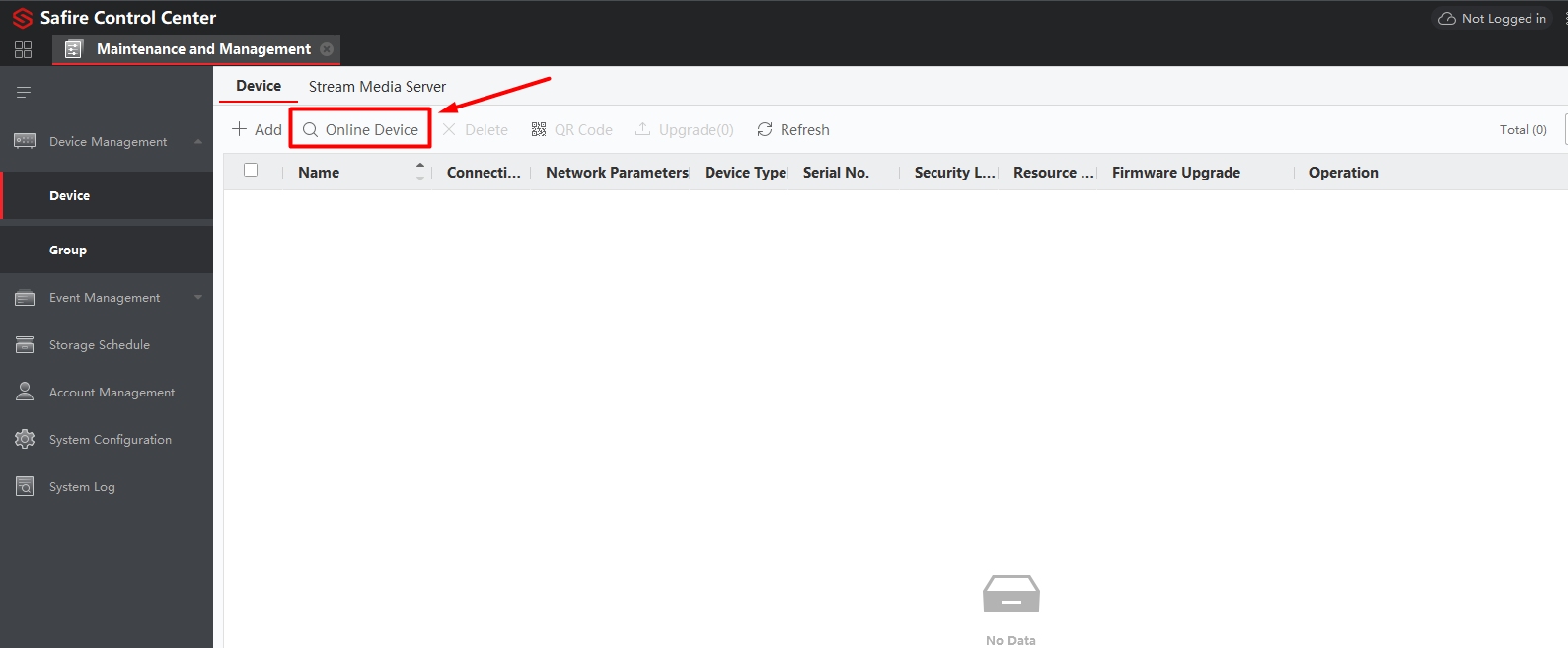

Una volta entrati nel nuovo menu, non avremo ancora nessun dispositivo in vista; per farlo, cliccare su "DISPOSITIVI ONLINE"

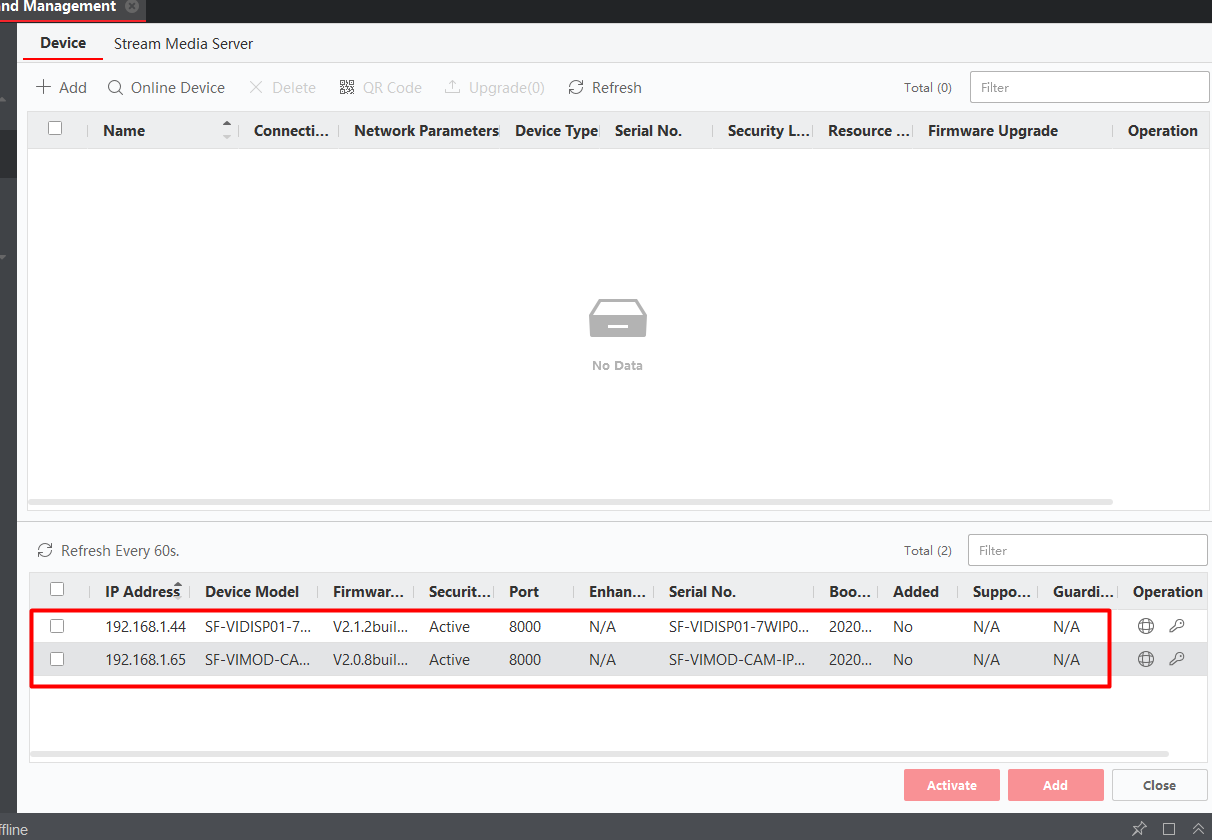

Vedremo un nuovo menu in basso e avremo tutti i dispositivi ONLINE, dobbiamo sceglierli uno per uno e aggiungerli al software.

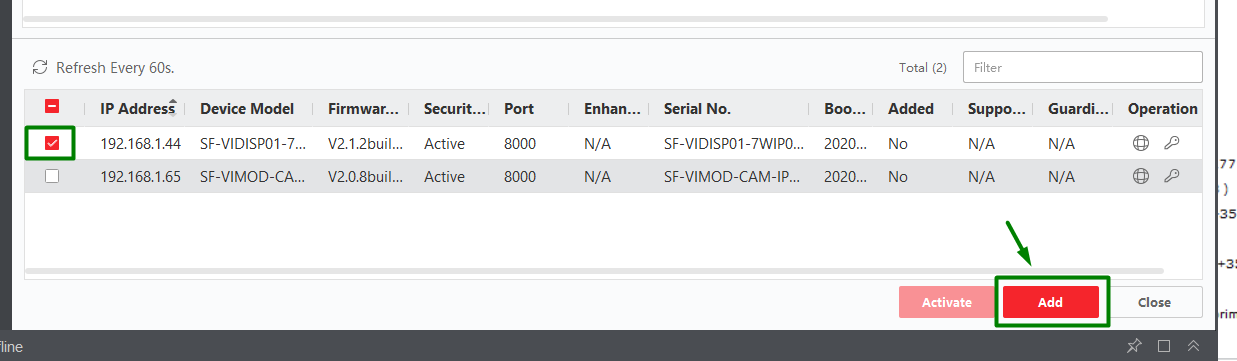

Per aggiungere i dispositivi al software, selezionare prima ad esempio l'UNITÀ ESTERNA e cliccare su "AGGIUNGI

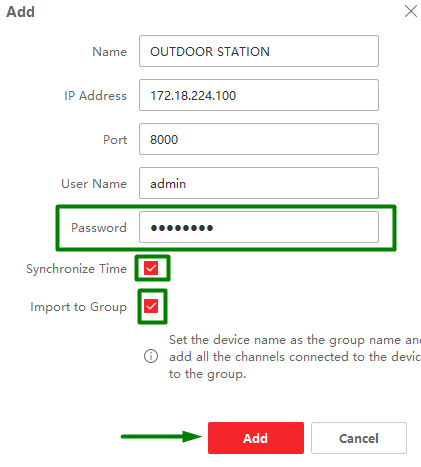

Nella nuova finestra metteremo un nome per il dispositivo e la password che abbiamo usato nell'attivazione. Poi contrassegneremo l'opzione "Sincronizza l'orario" e "Importa su gruppo".
Una volta aggiunto il dispositivo al software, possiamo modificare i suoi parametri ed effettuare varie impostazioni più avanzate.

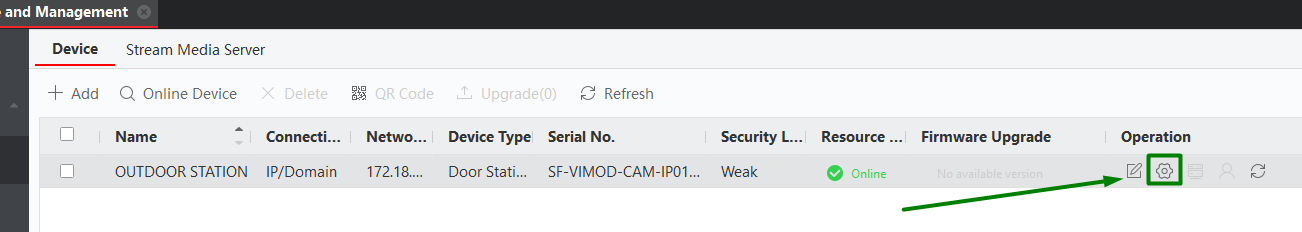

Per farlo, cliccare su "CONFIGURAZIONE REMOTA"
Il passo successivo è quello di configurare il modulo accedendo all'opzione "Sub Module" e poi cliccando su "Impostazioni" (nel nostro esempio abbiamo 2 moduli, quindi entrambi sono mostrati).
Nell'opzione di impostazione avremo i 6 pulsanti e dovremo aggiungere il numero del rispettivo interno di ogni monitor in modo che ogni pulsante chiami rispettivamente una postazione interna.
Vi ricordiamo che questo numero è presente sugli schermi e volendo può essere controllato direttamente dal Safire Control Center
