Prima di tutto bisogna sapere questo: Serrature elettriche differenza tra NO e NC

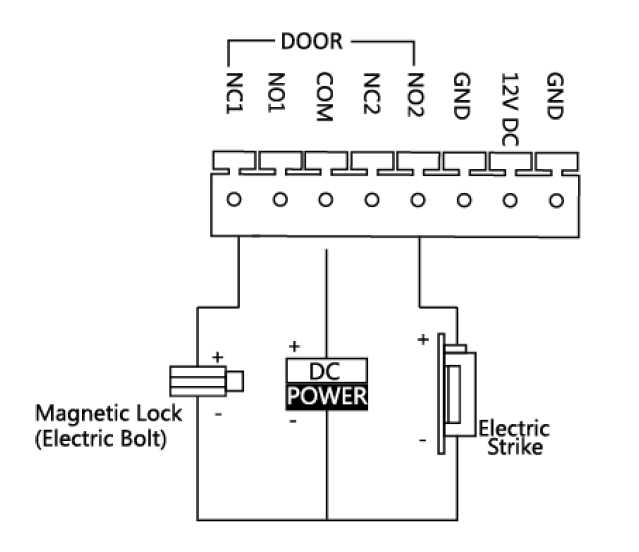

Nello schema seguente si osserva non solo come collegare una serratura NC in cui viene fornita l'alimentazione per mantenere la serratura chiusa, ma anche l'esempio per aprire una serratura dal secondo relè, in questo caso una serratura NO dove è necessaria l'alimentazione per aprire la stessa.

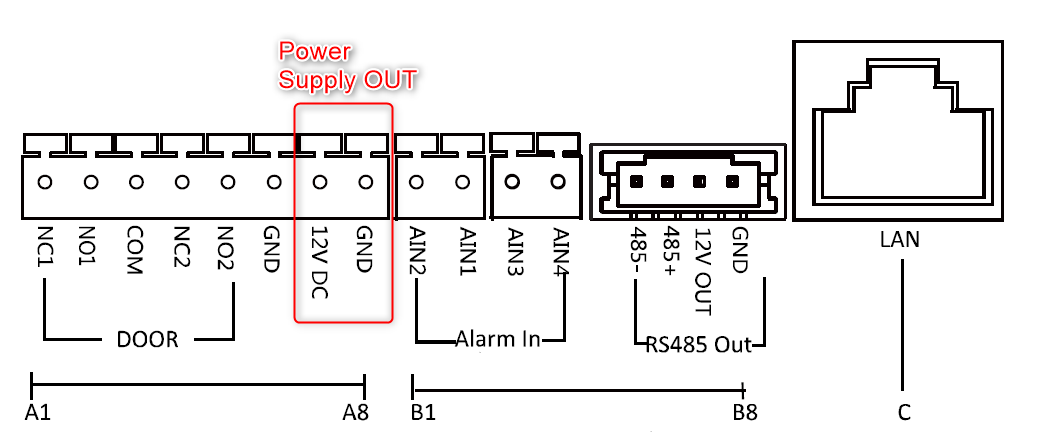

Per chiarire, il videocitofono ha due relè dove ognuno di essi ha l'opzione NO e NC.

Questi relè supportano un massimo di 30v 1A

Non collegare mai 230v

Come collegare una serratura NO sul relè 1:

- Collegare il polo positivo dell'alimentazione a quello comune del videocitofono.

- Collegare NO1 al polo positivo della serratura.

- Collegare il polo negativo dell'alimentazione direttamente al negativo della serratura.

Se si tratta di una serratura NC, è esattamente la stessa cosa, sarà utilizzato solo NC1.

La serratura può essere alimentata dal videocitofono stesso, ma bisogna tener presente che la serratura non deve superare 1A

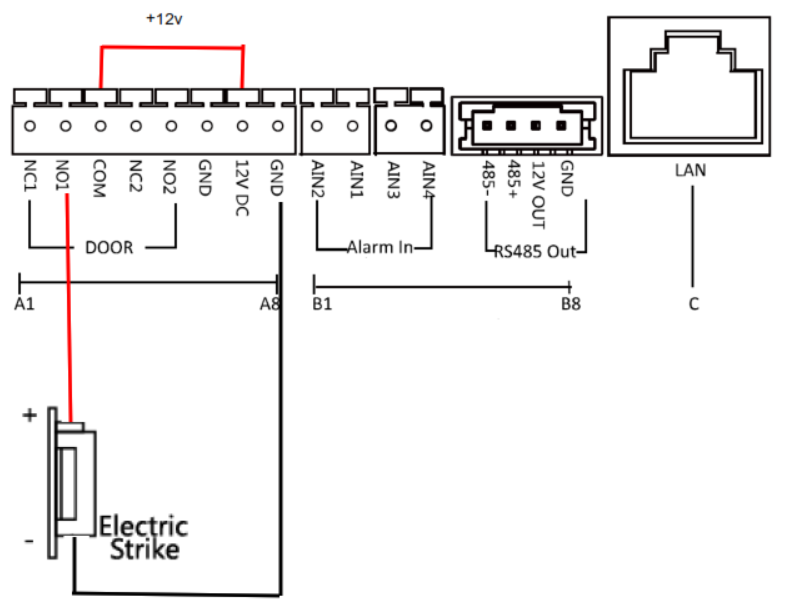

Esempio con serratura NO:

NOTA: Sui dispositivi a due fili, sia sul kit che sul dispositivo a due fili stesso,

SF-VIK001-S-2

SF-VIMOD-CAM-2

È NECESSARIA UN'ALIMENTAZIONE ESTERNA

VIDEOCITOFONO SAFIRE - Abilitare il secondo relè su SF-VIMOD-CAM
