Per questa FAQ abbiamo utilizzato diversi dispositivi per dimostrare l'affidabilità e la facilità di configurazione di questo sistema.
Placche stradali
1 x SF-VIMOD-CAM-IP-BF + SF-VIMOD-KEY61
x SF-VIMOD-CAM-IP + SF-VIMOD-KEY61
x SF-VIMOD-CAM-2
Postazione principale
1 x SF-VI209M-IP
Monitor
4 x SF-VIDISP01-7W22
x SF-VIDISP01-7WIP
1° PASSO - Attivazione dei dispositivi

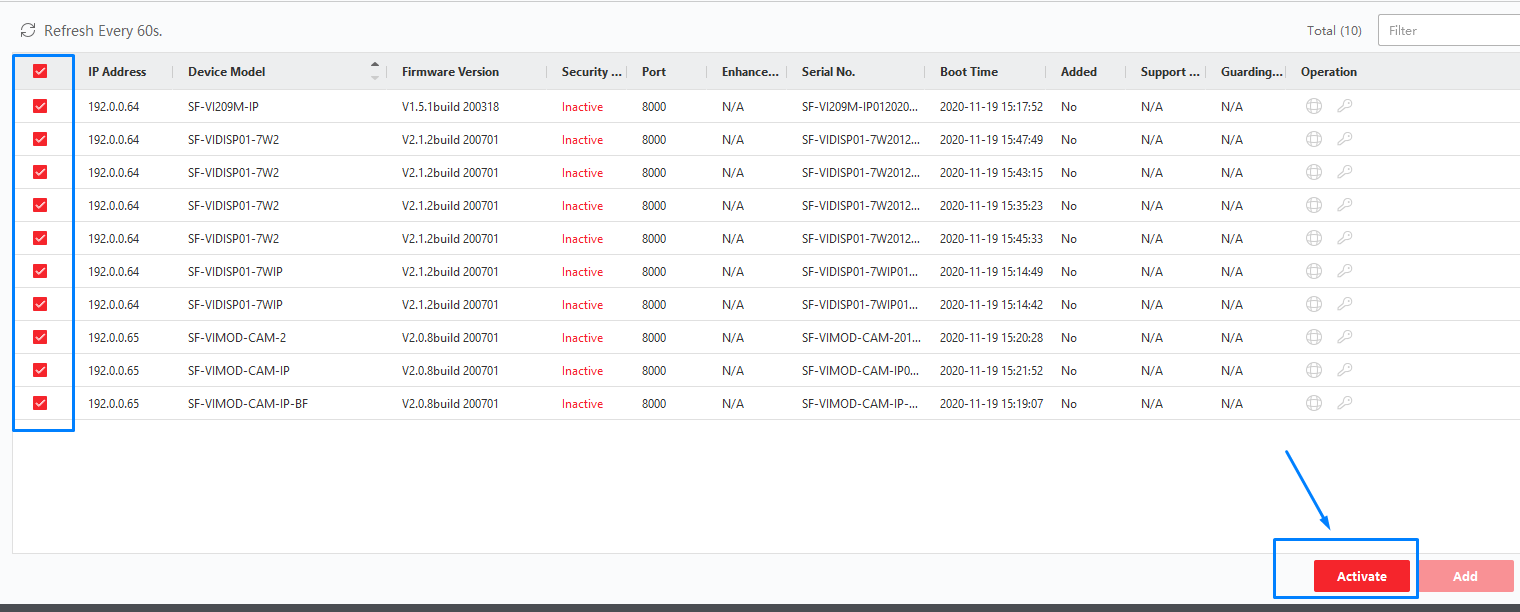

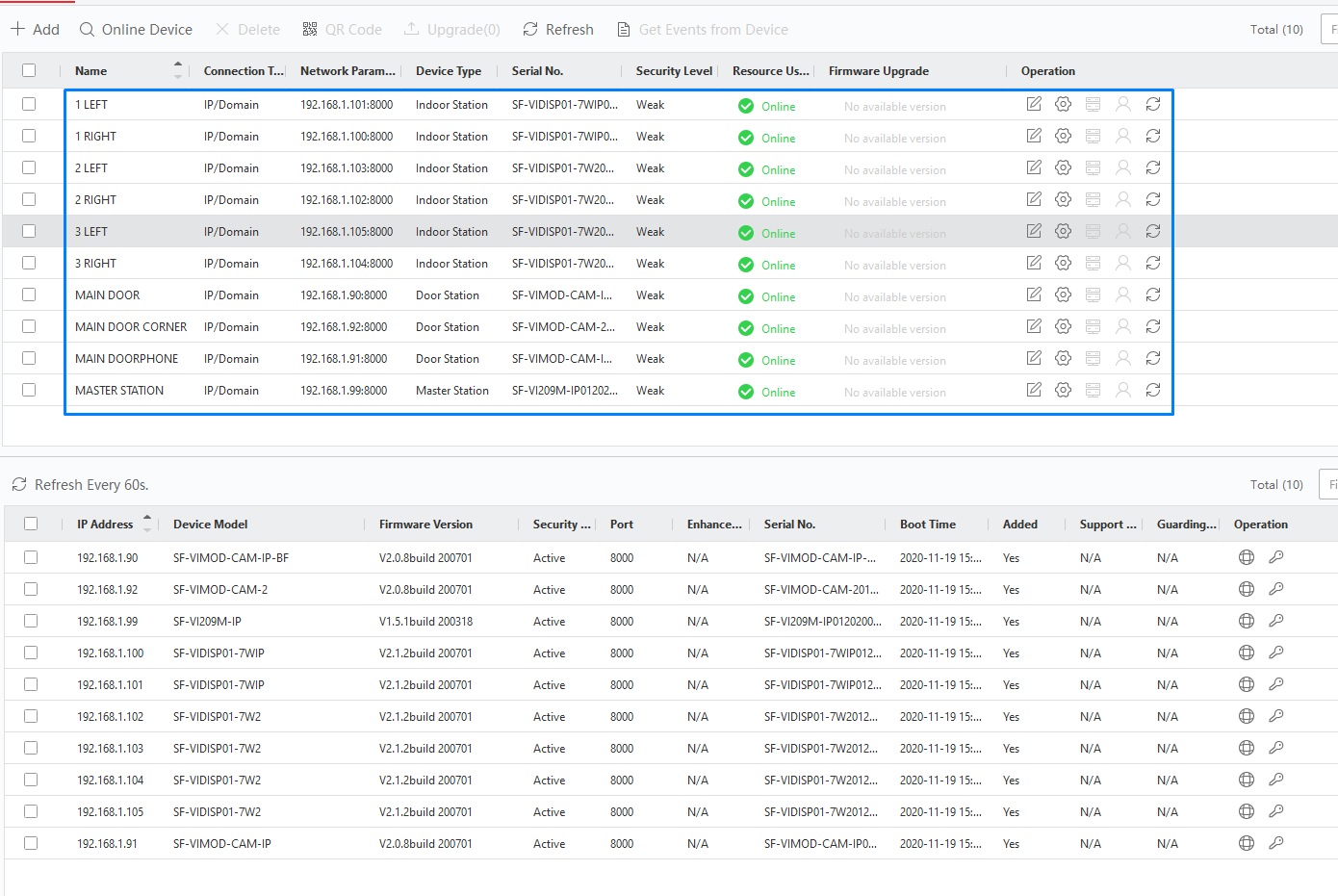

Dato che abbiamo molti dispositivi, possiamo selezionarli tutti e attivarli contemporaneamente. Il vantaggio è che saremo sicuri che la stessa password sia impostata per tutti i dispositivi.
2° PASSO - Aggiungere i dispositivi al CENTRO DI CONTROLLO DI SICUREZZA

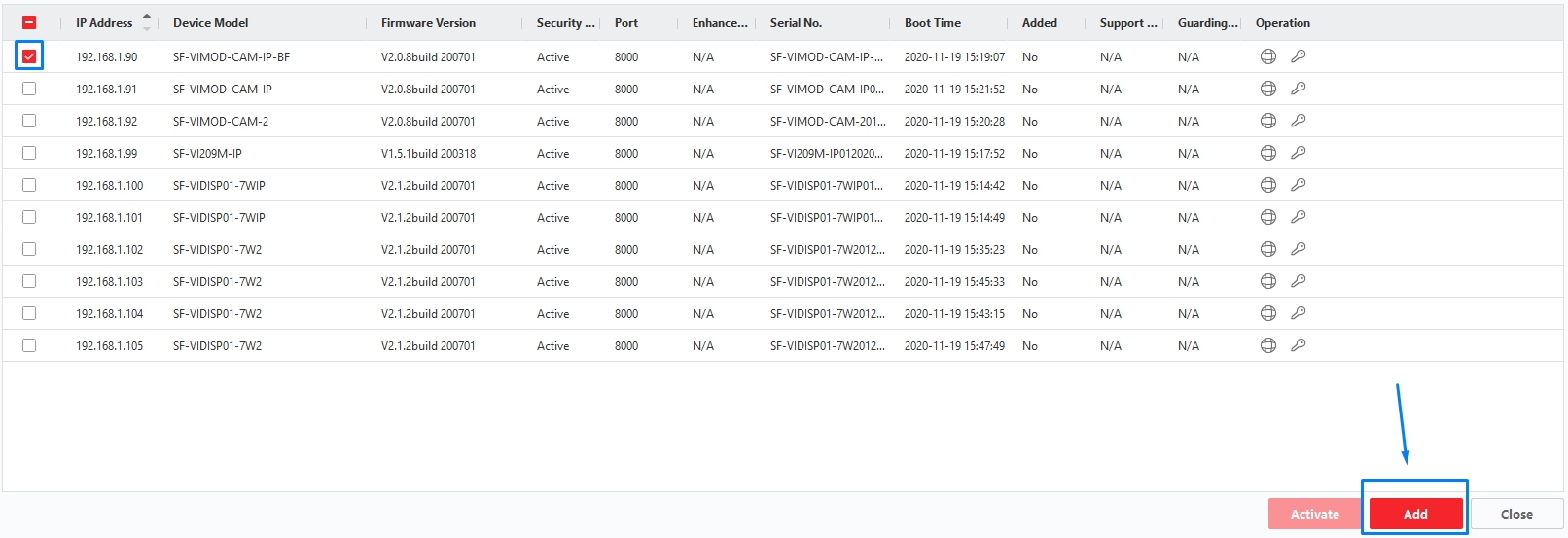

Selezioniamo il dispositivo e poi scegliamo l'opzione ADD.
Una volta che abbiamo tutti i dispositivi associati al menu in alto, possiamo iniziare a configurare i dispositivi.
Configurazione 3° PASSO - MASTER STATION
Il primo passo è quello di configurare la postazione master, per farlo cliccare su "Remote Configuration".

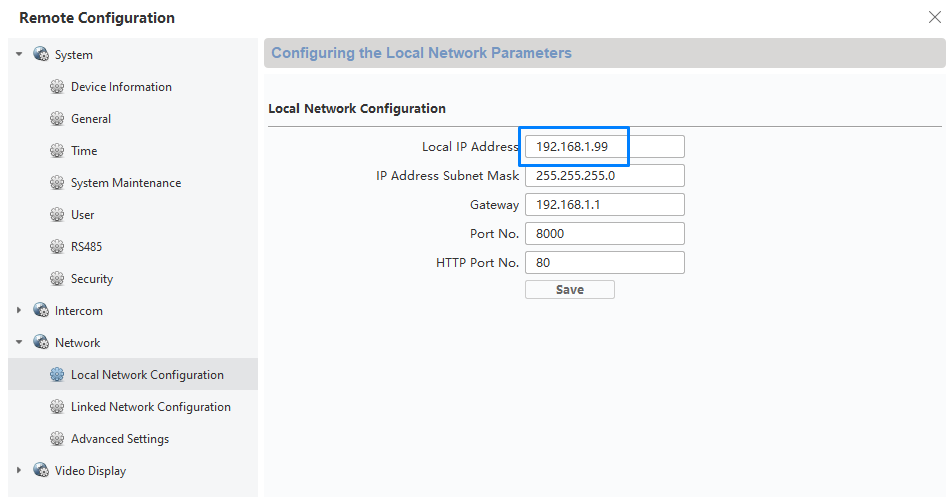

Andare nella configurazione di rete e scrivere l'indirizzo IP della POSTAZIONE MASTER, nel nostro caso l'indirizzo IP è 192.168.1.99.

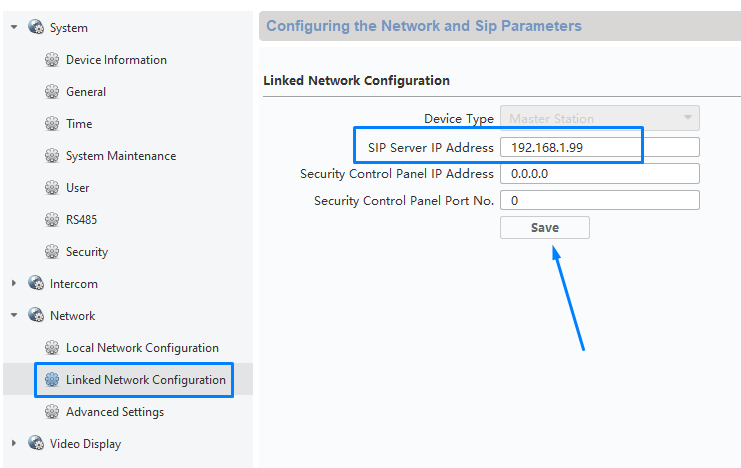

Poi andare nel menu SIP SERVER, aggiungere questo indirizzo IP e salvare l'operazione, facendo apparire tutto come nell'immagine sottostante
:

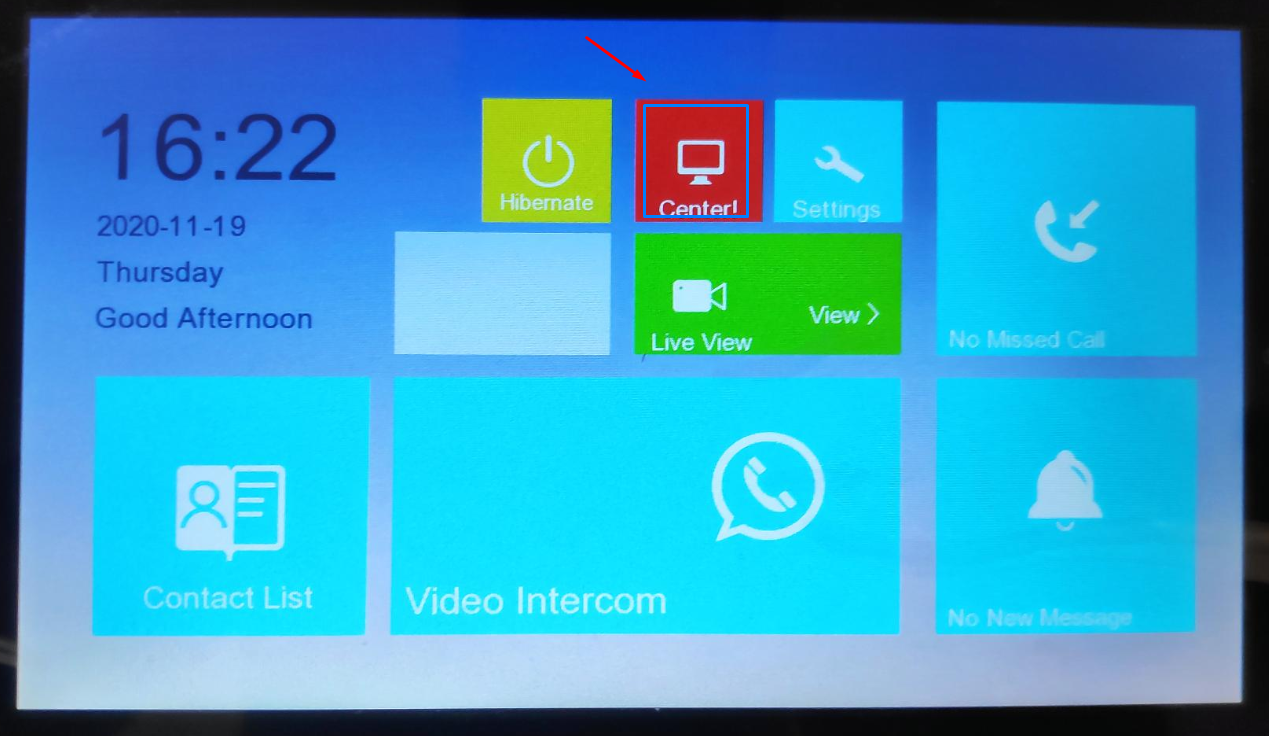

Possiamo anche verificare che prima di cambiare l'indirizzo IP, nella schermata MASTER STATION, l'icona CENTER risulterà in ROSSO, indicando semplicemente che il SIP Server non è configurato.

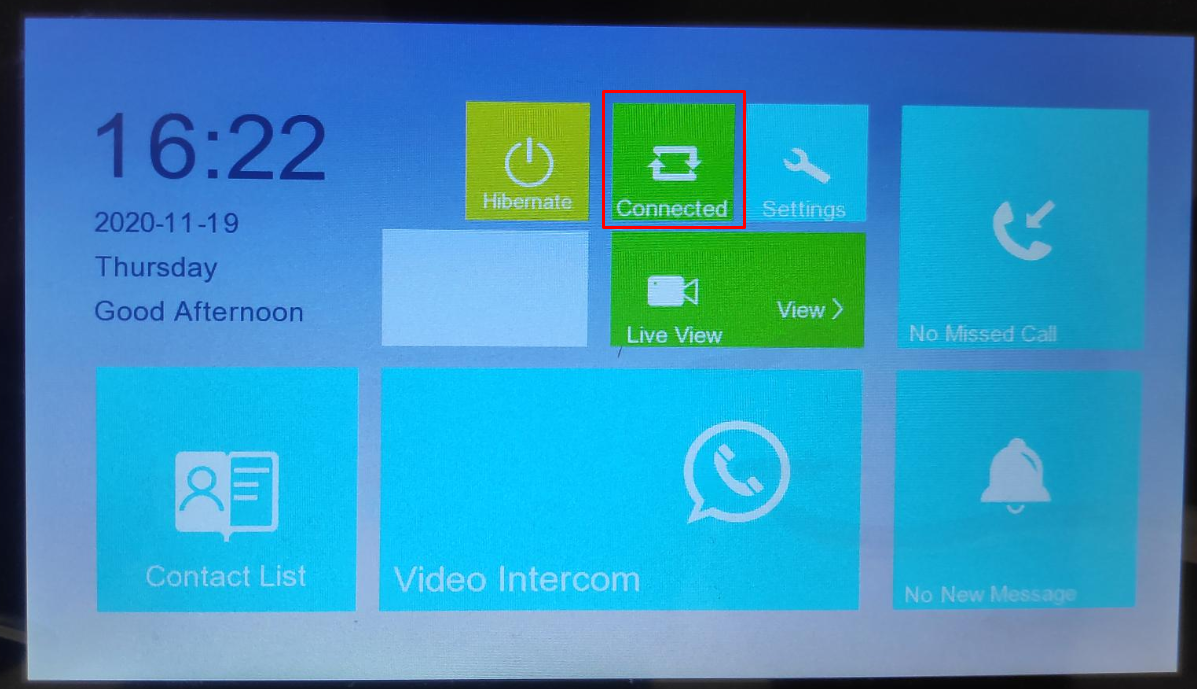

Una volta modificato l'indirizzo IP in questo campo, la connessione verrà stabilita.

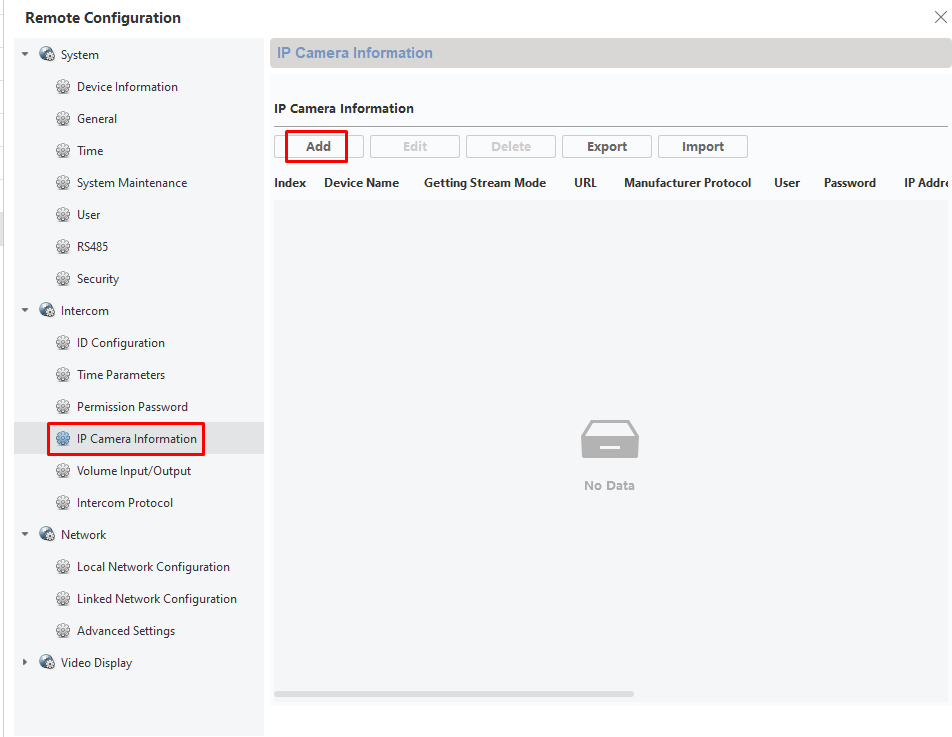

Molto importante, è anche necessario aggiungere gli indirizzi IP delle placche esterne direttamente nella MASTER STATION, altrimenti l'audio bidirezionale non potrà essere aperto dalla Master Station e dovremo attendere la chiamata dal pannello esterno. Pertanto, verifichiamo come aggiungere i pannelli esterni alla MASTER STATION.

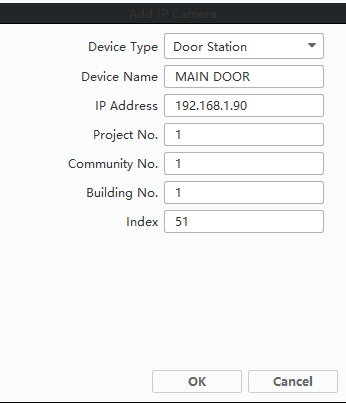

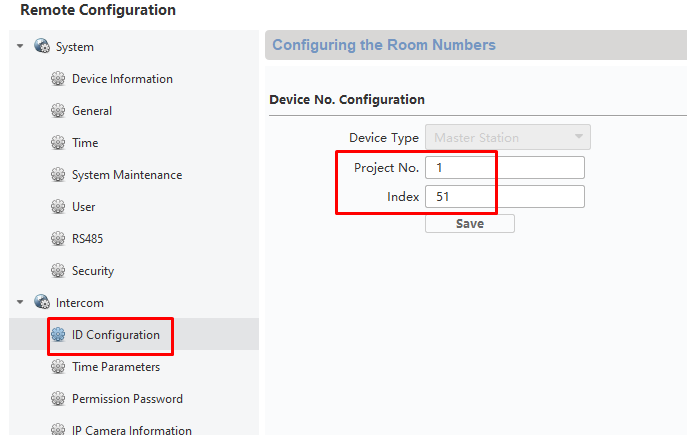

Ricordate, il Project number e l'Index sono nel menu chiamato ID CONFIGURATION:

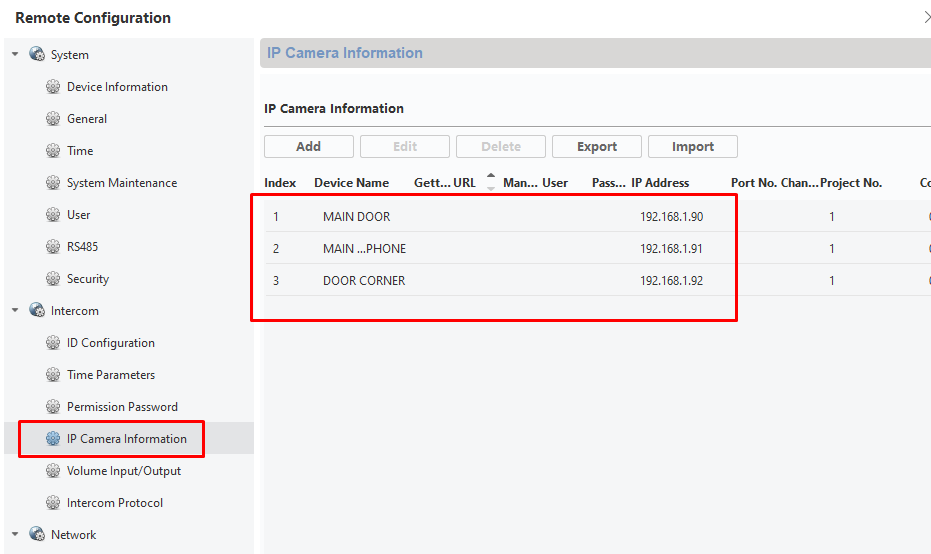

La configurazione sarebbe la seguente:
Così, dalla MASTER STATION, possiamo controllare l'immagine del pannello della MAIN DOOR e aprire anche l'audio bidirezionale, oltre ad aprire la porta. Se non lo facessimo, dovremmo aspettare la chiamata di una delle placche.

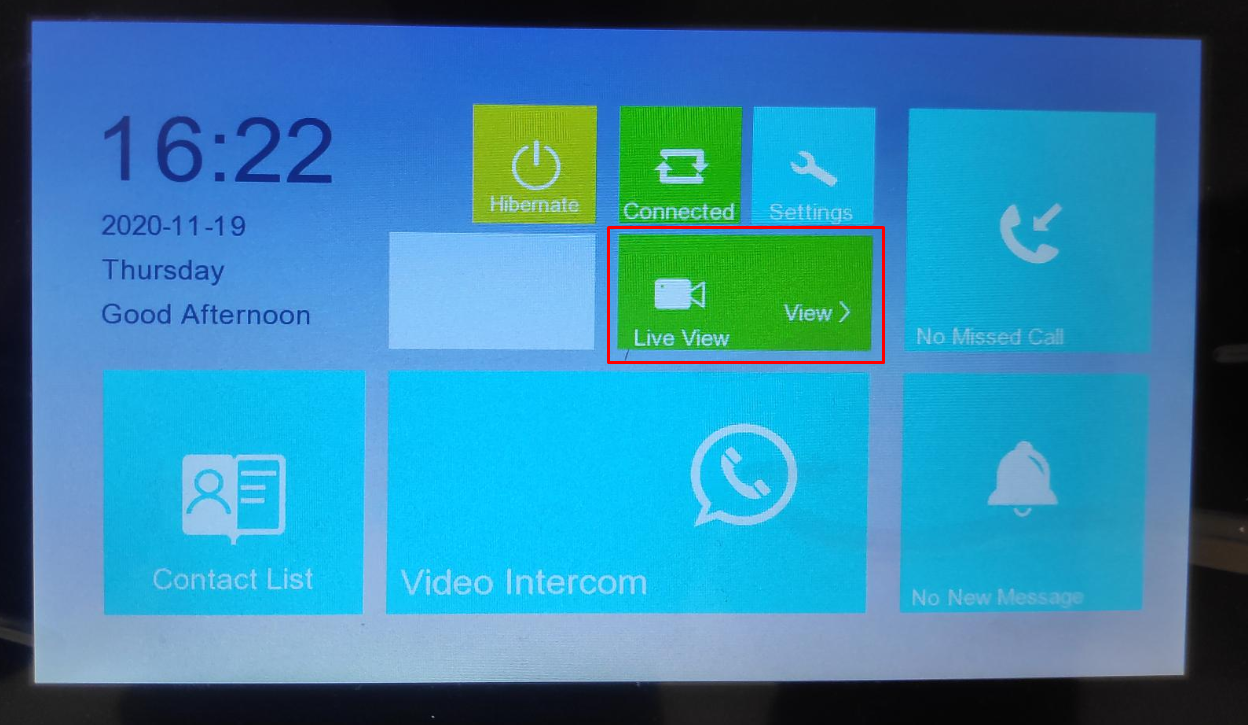

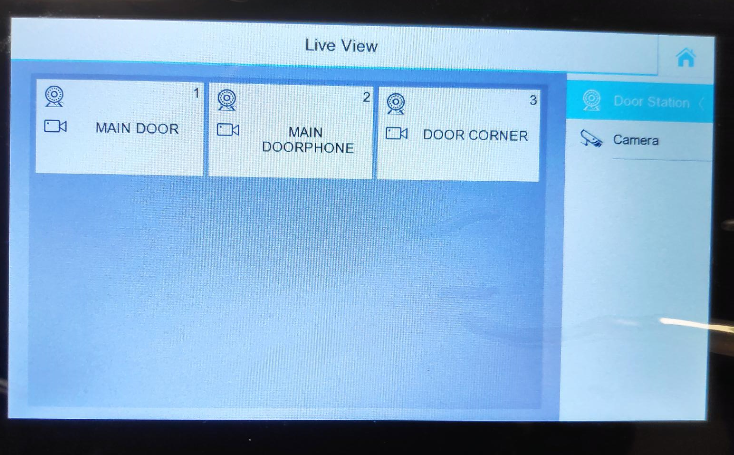

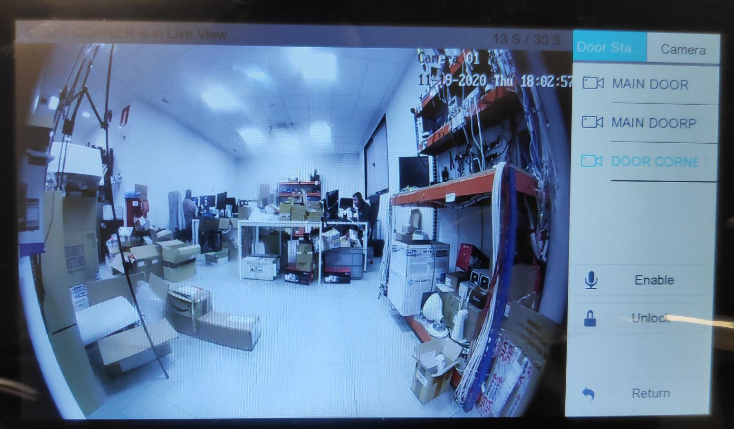

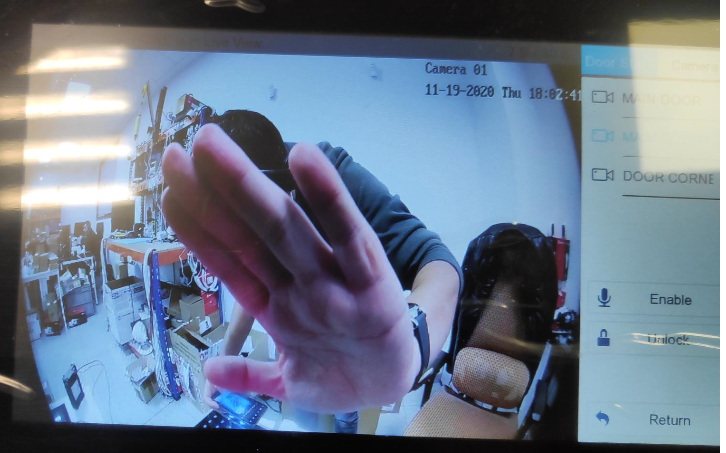

Una volta terminata la configurazione, possiamo controllare la connettività cercando di visualizzare il video live:
PASSO 4 - Configurazione del posto esterno
Inizieremo con il principale. Nel nostro caso abbiamo 3 placche esterne, quindi avremo una seconda placca come porta secondaria e l'ultima placca come slave di una qualsiasi delle precedenti.

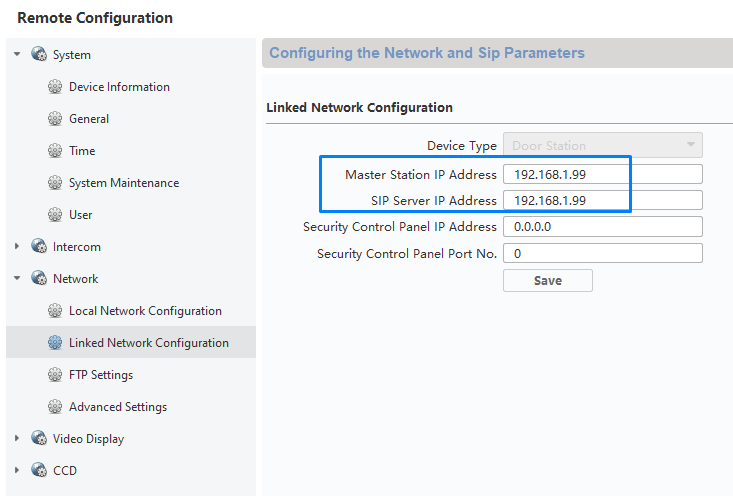

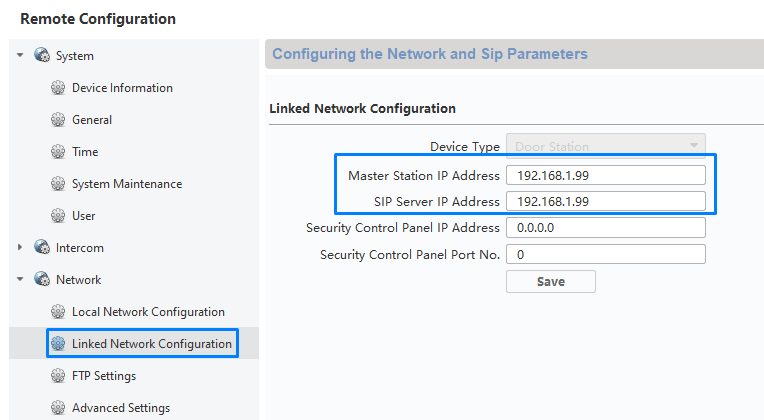

Andate alla configurazione "LINKED NETWORK CONFIGURATION" e in MASTER STATION IP e SIP SERVER IP inseriremo l'indirizzo IP della nostra stazione master, nel nostro caso 192.168.1.99.

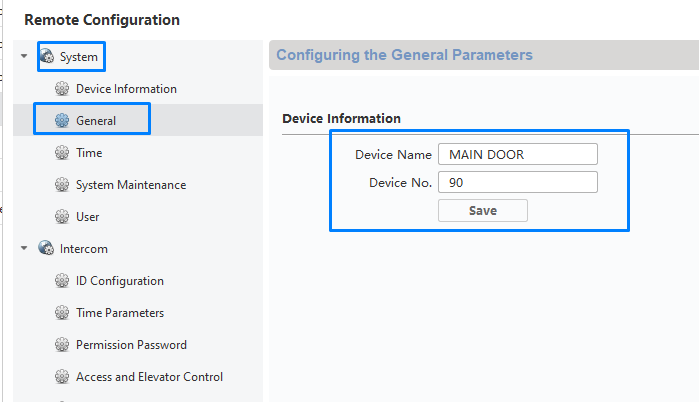

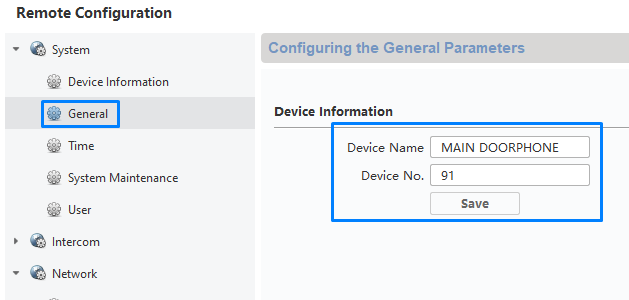

Dato che abbiamo 3 placche esterne, abbiamo anche cambiato il nome e la combinazione DEVICE NAME / DEVICE NUMBER di ogni placca:
Abbiamo utilizzato la fine dell'indirizzo IP di ogni pannello per applicare il valore al DEVICE NUMBER (di default hanno il valore 88).
Poi, in DIAL, configuriamo il PULSANTE PRINCIPALE del nostro pannello per chiamare la STAZIONE MASTER e non i monitor.
Ripeteremo questa procedura sulla scheda MAIN DOORPHONE. Nel nostro caso, immagineremo che si tratti di una seconda porta d'ingresso all'edificio.
La configurazione sarà la seguente per la nostra seconda porta:
Nella configurazione "LINKED NETWORK CONFIGURATION", applichiamo l'indirizzo IP della MASTER STATION così com'è nell'immagine; ricordiamo che è lo stesso indirizzo IP per il SERVER SIP.

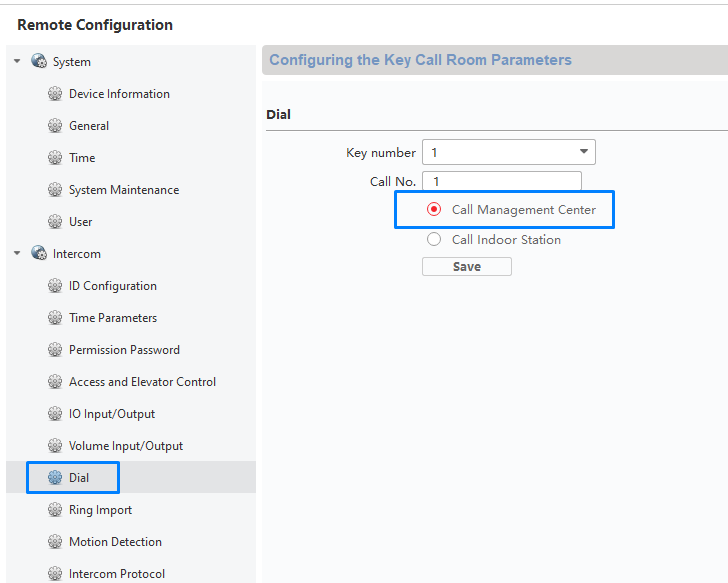

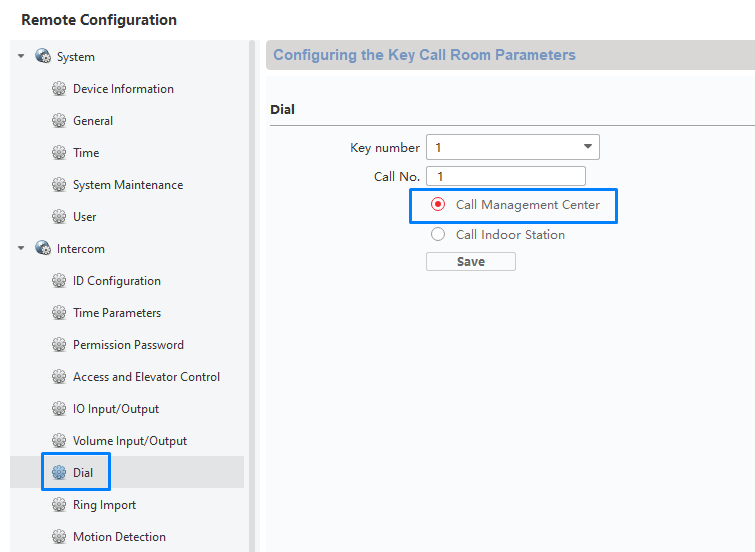

Andare su DIAL e controllare anche l'opzione CALL MANAGEMENT CENTER. Una volta salvata l'operazione, possiamo provarla senza problemi, vedremo che la chiamata arriverà alla MASTER STATION.
Per la nostra terza placca ripeteremo la procedura. Nel nostro caso, la scheda non ha la SF-VIMOD-KEY6, quindi ha solo un pulsante di chiamata, quindi la useremo solo per chiamare la stazione principale. Quindi la configurazione è la stessa delle altre placche.
5° PASSO - Configurazione dei display

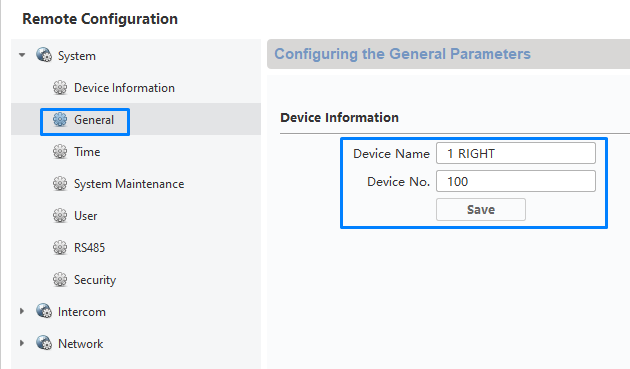

Prima di tutto, cambieremo il nome del dispositivo per il 1° Destra, ma eviteremo i caratteri speciali, in quanto possono generare alcuni problemi. Imposteremo l'ID CALL NUMBER su 100.

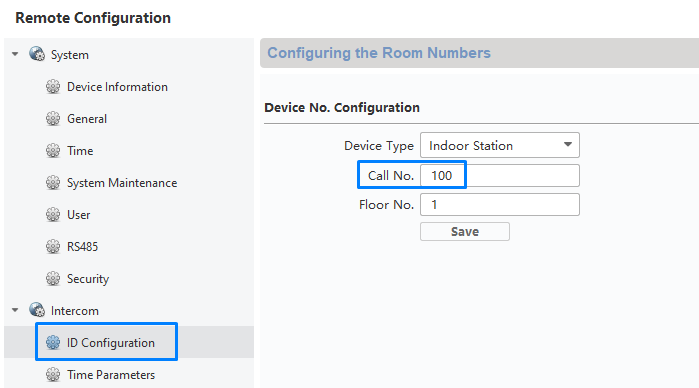

Poi, in ID CONFIGURATION, parametrizzeremo nel campo selezionato il numero 100, questo sarà il numero per ricevere le chiamate dalla scheda esterna e dalla MASTER STATION, quindi dobbiamo fare attenzione a non ripetere i numeri.
Pertanto, nella LINKED NETWORK CONFIGURATION, dobbiamo parametrizzare gli indirizzi IP delle nostre postazioni di chiamata.

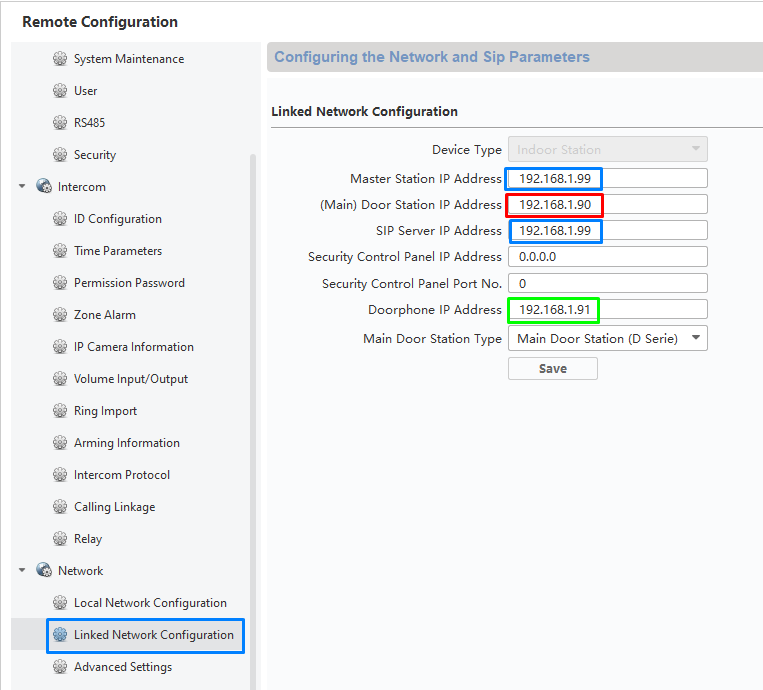

Colore blu: Gli indirizzi IP contrassegnati in blu corrispondono alla MASTER STATION.
Colore rosso: L'indirizzo IP contrassegnato in rosso corrisponde alla nostra PLACCA ESTERNA PRINCIPALE.
Colore verde: L'indirizzo IP in verde corrisponde alla nostra PLACCA SECONDARIA, diciamo che sarebbe una porta secondaria.
Ricordate che l'indirizzo IP 192.168.1.92 proviene dalla nostra placca esterna (che chiamerà solo la stazione master), quindi non c'è motivo di continuare con la configurazione sui monitor.
Una volta effettuata questa configurazione potremmo fare il seguente test:

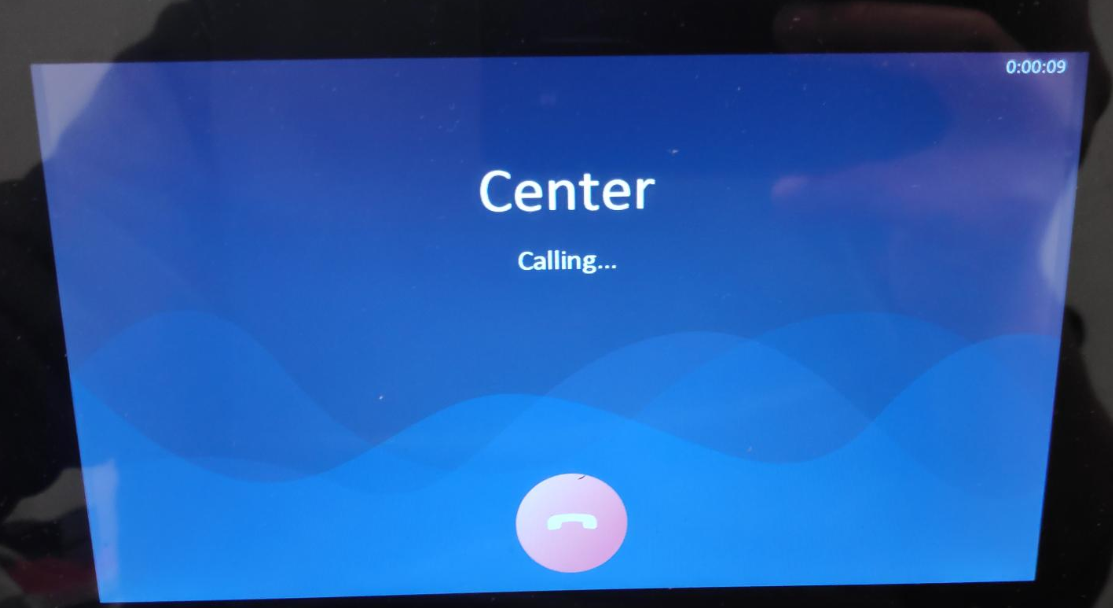

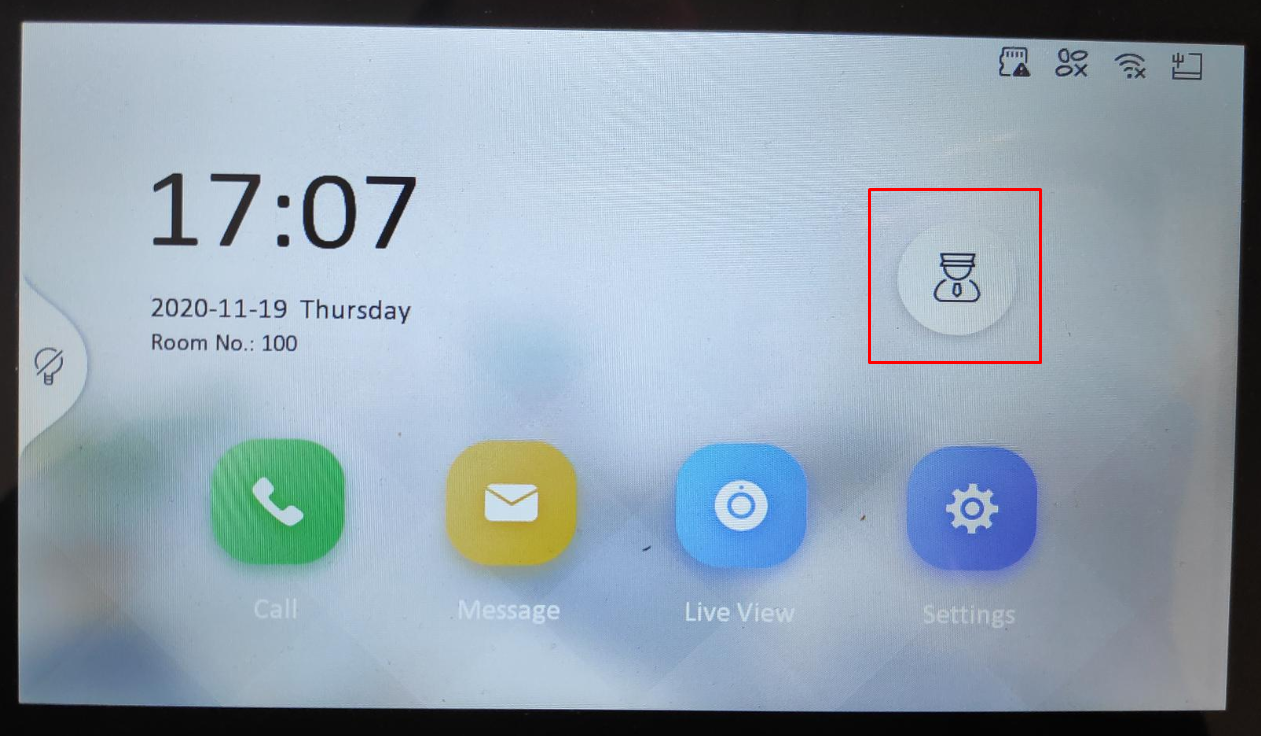

Una volta cliccata l'icona contrassegnata, dovremmo essere in grado di chiamare la MASTER STATION.
LA CONFIGURAZIONE CHE ABBIAMO APPENA PRESENTATO DEVE ESSERE FATTA IN TUTTI I MONITOR.

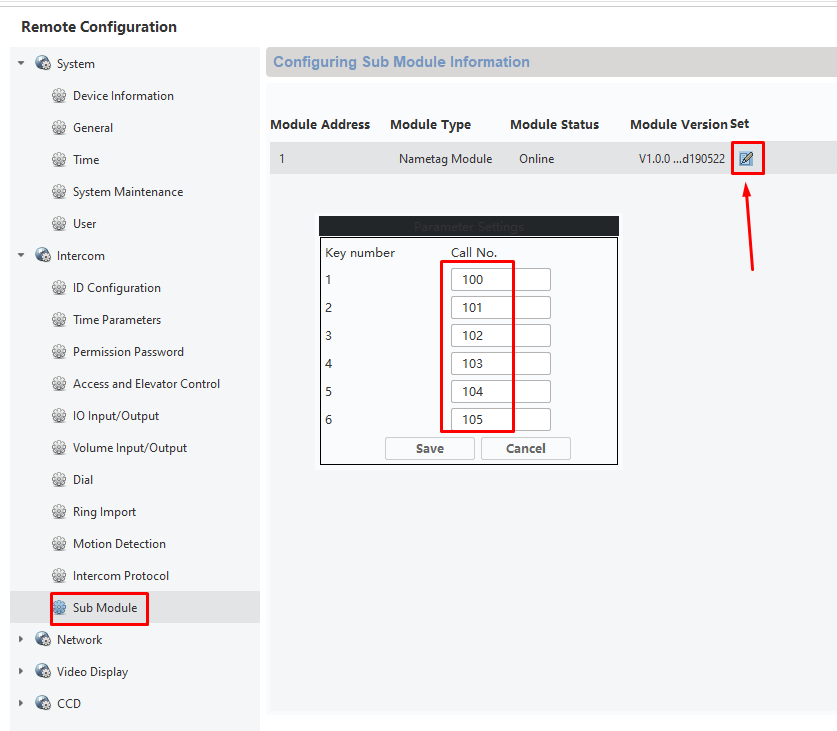

Per configurare il modulo KEY6, dobbiamo andare sulle schede corrispondenti, scegliere l'opzione SUB MODULE, cliccare su Parameter Settings e poi stabilire che (esempio) il pulsante 1 del modulo chiamerà lo schermo con ID 100, con il pulsante 2 chiameremo lo schermo con ID 101, ecc...
