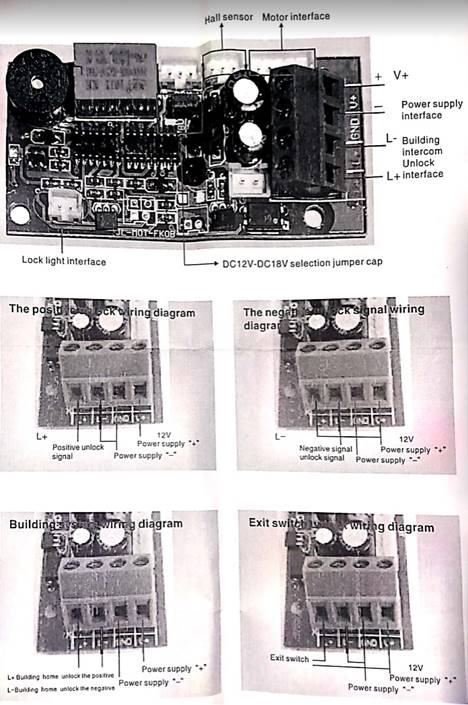

Tra le possibili opzioni di configurazione indicate nel manuale del prodotto, spieghiamo la prima e la più intuitiva.
Affinché la serratura si apra, bisogna fare un ponte tra i connettori L- e GND, e collegare il polo positivo di 12V all'L+; a tale scopo, nel dispositivo di controllo accessi effettueremo un ponte tra +12V e COM e porteremo il contatto NO all'L+ della serratura.
In questo modo, quando il relè del dispositivo di controllo accessi viene attivato, l'impulso a 12 V raggiunge il connettore L+ e la serratura viene aperta.
