Ci sono molti dispositivi IP che appartengono alla categoria PoE Passivo, cioè normalmente non utilizzano i pin del connettore RJ45 che non vengono utilizzati per i dati.

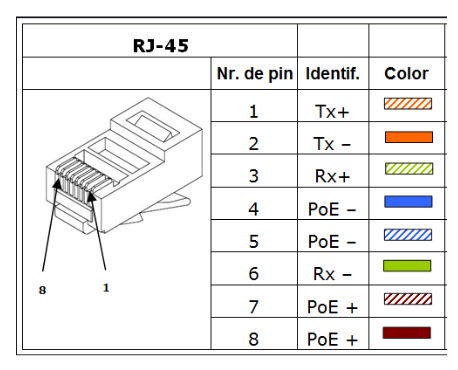

Per fornire la parte di alimentazione, è necessario concentrarsi sui seguenti pin:
- pin 4 e 5 (blu / bianco-blu) per il negativo
- pin 7 e 8 (bianco-marrone / marrone) per il positivo
La tensione deve essere conforme al dispositivo, normalmente 12V o 24V (si vedano le specifiche del dispositivo) e sempre in corrente continua DC.
Questo metodo di alimentazione è limitato a 40 metri a seconda del cablaggio.
I riferimenti utilizzati per alimentare i dispositivi POE passivi sono
https://www.visiotechsecurity.com/it/prodotti/accessori/wireless/epe-1212-detail#tab=prod_0
Alimentatori da 24V
https://www.visiotechsecurity.com/it/search?keyword=dc24v
Alimentatori da 12V:
https://www.visiotechsecurity.com/it/search?keyword=dc12v
