Il collegamento di uno qualsiasi dei moduli videocitofonici presenti alla scheda principale avverrà tramite il connettore RS-485.

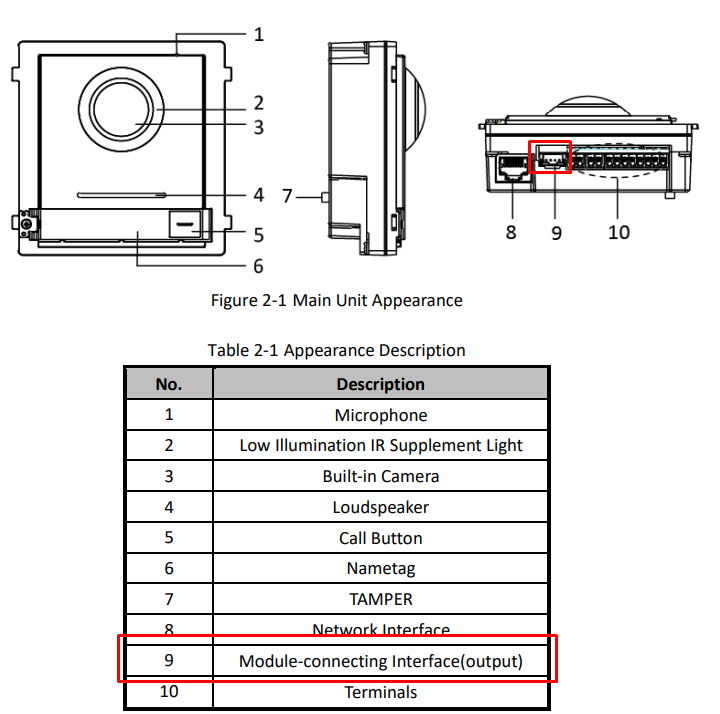

Connettore di uscita RS-485 della scheda:
Per quanto riguarda i moduli, essi hanno un ingresso e un'uscita RS-485; quello di ingresso serve a collegarlo con la scheda principale e l'uscita all'ingresso di un altro modulo. In questo modo è possibile concatenare più moduli.
Oltre a collegarli, dovremo configurare i DipSwitch di ogni modulo per indicare l'indirizzo che avrà. Se avessimo più moduli, configureremmo ognuno di essi fino ad un massimo di 8:
Il collegamento deve essere effettuato con i terminali spenti. Se così non fosse, dovremmo riavviarli tutti per ottenere il cambio dell'indirizzo.
Quando i dispositivi sono stati riavviati e la scheda aggiunta al software, vedremo che i/il modulo/i viene rilevato correttamente dalla scheda principale:

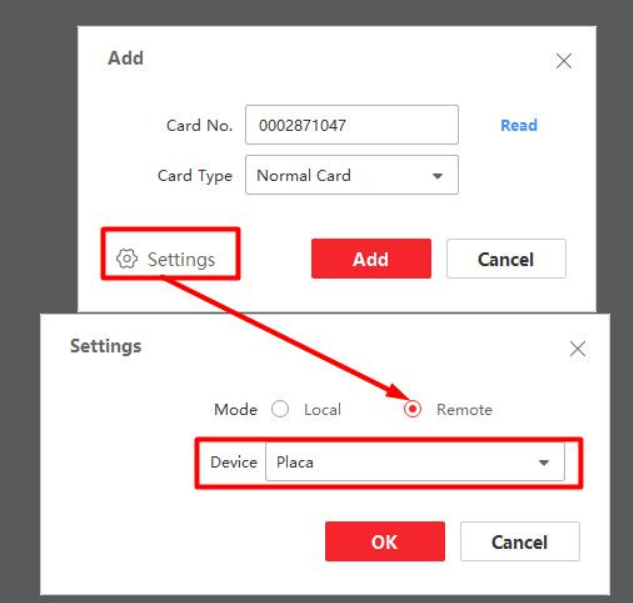

Infine, dobbiamo solo creare e aggiungere gli utenti alla scheda principale. Per prima cosa creeremo l'utente leggendo la tessera dallo stesso modulo lettore, o utilizzando un altro tipo di lettore per specificare manualmente il numero di quella tessera:
L'utente viene quindi caricato sulla scheda principale:
Con questi passi abbiamo l'utente caricato e con la tessera pronta all'uso.
