In questo articolo si possono trovare gli schemi di compatibilità dei dispositivi LR1002/LR1002-1ET/LR1002-1EC.
Caso 1: possiamo avere uno switch ePoE e una telecamera ePoE, per questo ci servirà un LR1002 sul lato dello switch e un altro sul lato della telecamera. Tutti comunicanti tramite cavo coassiale.
Caso 2: Un'altra opzione è quella di avere un switch ePoE e che la telecamera sia PoE standard . Per questo avremo bisogno di un LR1002 sul lato switch e di un LR1002-1ET sul lato telecamera, per trasformare la parte di alimentazione in PoE standard in modo che la telecamera possa riceverla:

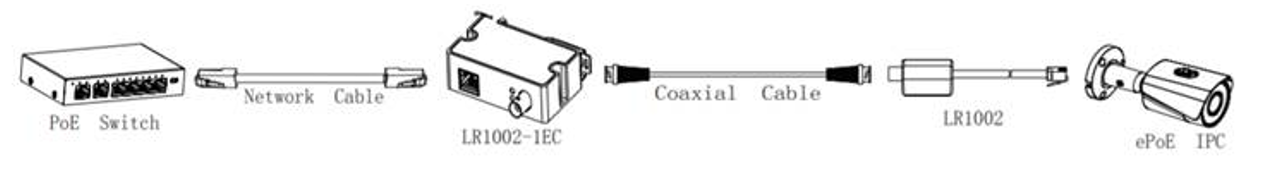

Caso 3: L'altra opzione è quella di avere un switch PoE standard e una telecamera ePoE, quindi è necessario un LR1002-1EC sul lato dello switch e un LR1002 sul lato della telecamera ePoE che converte la parte di alimentazione da PoE a ePoE:

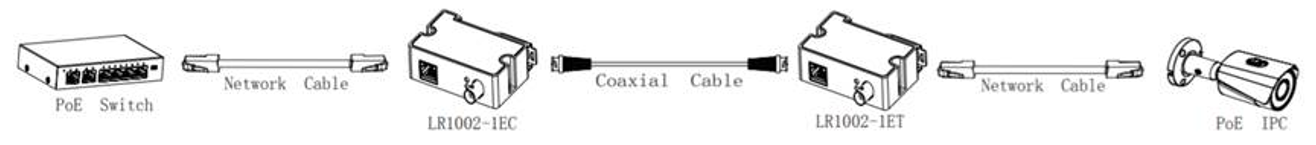

Caso 4: l'ultima opzione, se non abbiamo un dispositivo ePoE, quello che faremo è usare sia l'LR1002-1EC sul lato switch che un LR1002-1ET sul lato telecamera:
In conclusione: per passare i dispositivi per segnale coassiale e alimentazione di dispositivi Epoe avremo bisogno dell'LR1002, mentre l'LR1002-1ET (lato telecamera) e l'LR1002-1EC (lato switch ) vengono utilizzati quando tale conversione viene effettuata dalla tecnologia PoE standard (af o at).
