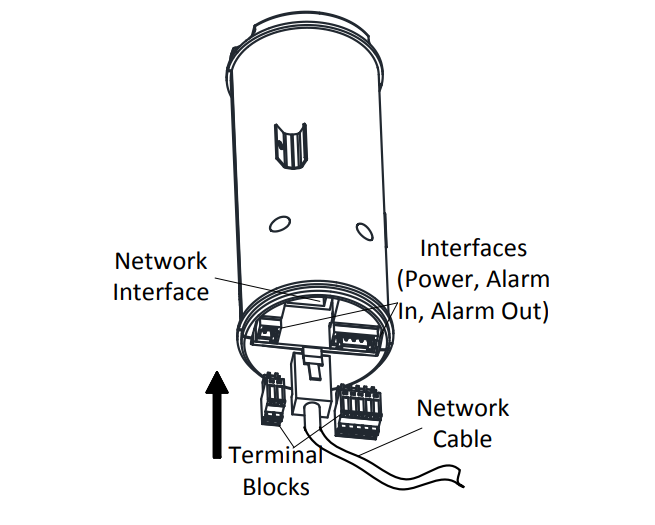

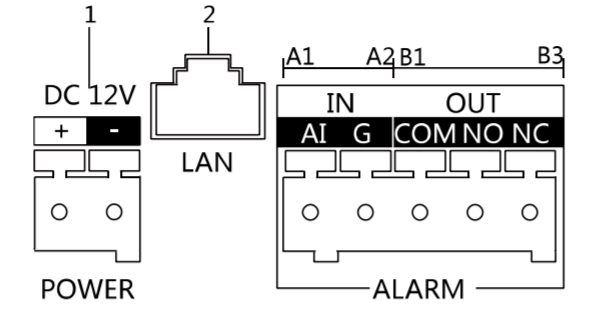

1. TERMINALI E INTERFACCE
1 - 12 VDC Ingresso di alimentazione.
2 - Interfaccia di rete (PoE IEEE802.3af)
A1 - Ingresso di allarme
A2 - GND
B1 - Comun
B2 - NO (Conessione di Serratura tipo "Strike")
B3 - NC (Conessione di Ventosa elettromagnetica)

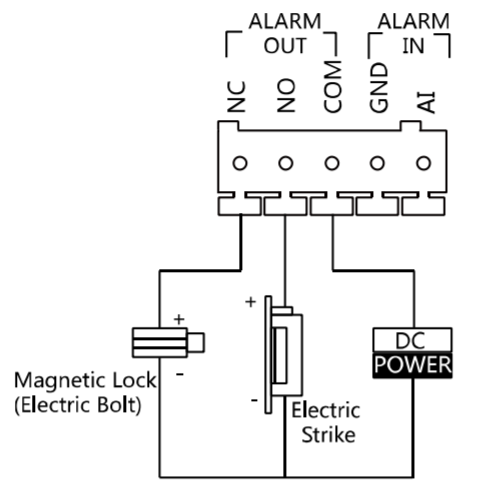

2. CABLAGGIO SERRATURE
L'uscita di allarme NC/COM è configurata di default per il collegamento di ventose elettromagnetiche.
L'uscita di allarme NO/COM è configurata di default per il collegamento di serrature elettriche/apriporte elettrici.
Per collegare la serratura elettrica è necessario configurare l'uscita del terminale NC / COM / NO per la modalità desiderata, aperta o chiusa, attraverso il Safire Control Center o dal Browser web.

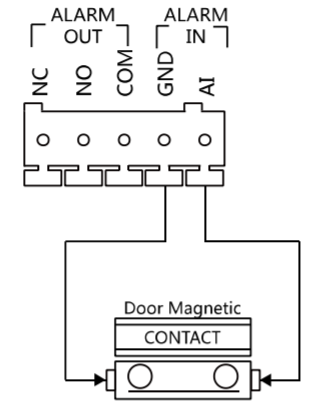

3. CONTATTO MAGNETICO
Per collegare un contatto magnetico, è necessario configurare l'ingresso del terminale AI su "Door Status" tramite Safire Control Center o dal Browser Web.
Nell'opzione Alarm Input, è possibile configurare la modalità di ingresso come: Disabilitato, Pulsante di uscita, Stato porta e Personalizzato.

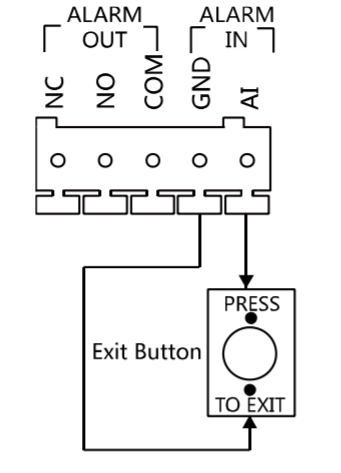

4. PULSANTE DI USCITA
Per collegare il pulsante di uscita, è necessario configurare l'ingresso del terminale AI come Exit Button, tramite Safire Control Center o da Browser Web.

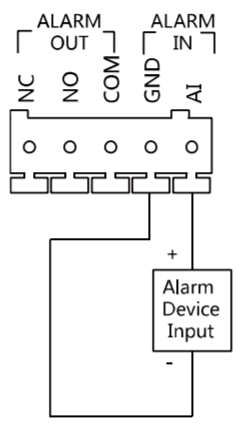

5. DISPOSITIVO DI ALLARME CABLATO
Per collegare un dispositivo di allarme cablato, l'ingresso del terminale AI deve essere configurato come CUSTOM, tramite il Safire Control Center o da un browser Web.
