1. Istruzioni per l'installazione
1.1 Luogo di installazione

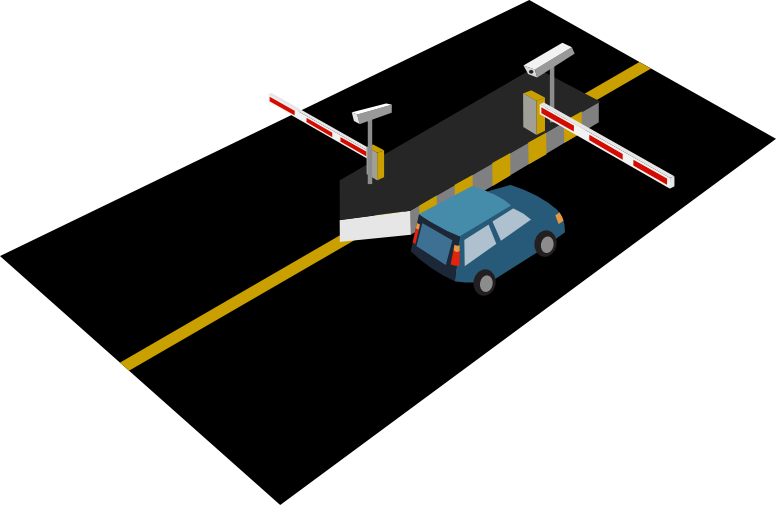

La telecamera deve essere installata dietro la barriera e rivolta verso il veicolo, come mostrato nell'immagine
Inoltre, la distanza tra la telecamera e la barriera non può essere eccessiva: più è ridotta, meglio è.

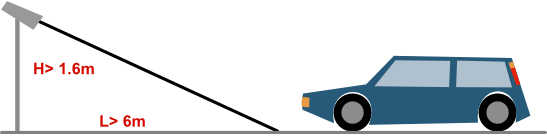

1.2 Altezza di installazione
L'altezza di installazione adeguata della telecamera è compresa tra 1,6 m e 2 m

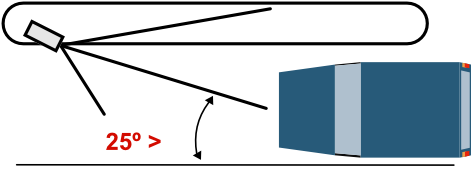

1.3 Angolo di depressione
L'angolo di depressione della telecamera deve essere inferiore a 30 gradi, ovvero l'angolo tra la telecamera e la linea orizzontale >25 gradi

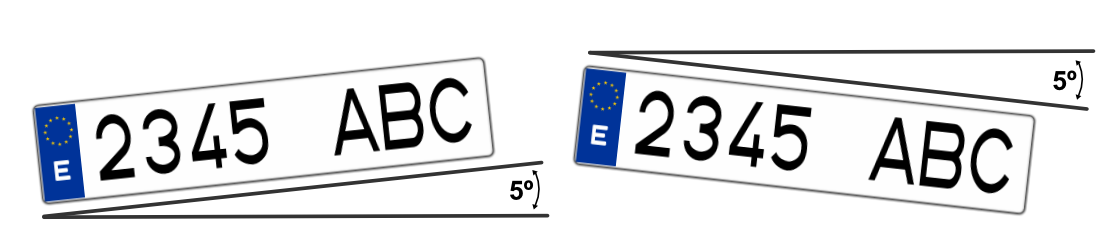

1.4 Regolazione dell'angolo di rotazione della telecamera
È essenziale impegnarsi a regolare l'angolo di rotazione della telecamera per garantire che la targa sia parallela alla linea orizzontale. Inoltre, la deviazione deve essere inferiore a 5 gradi qualora, in alcune condizioni, la targa del veicolo non sia orizzontale.
Il software richiede questo tipo di impostazioni: minore è il grado di deviazione, migliore sarà il riconoscimento della targa.
Vi forniamo il link all'articolo in cui alleghiamo un file utilizzabile come calcolatore delle distanze di installazione delle telecamere LPR:
2. Istruzioni per la configurazione
Le configurazioni della telecamera possono essere suddivise principalmente in tre parti:
- Impostazioni dell'immagine della telecamera.
- Configurazione del rilevamento.
- Gestione degli elenchi di targhe.
2.1 Impostazioni dell'immagine della telecamera.
Per ottenere una lettura corretta delle targhe, è importante regolare i parametri dell'immagine della telecamera in base alle condizioni di installazione, in particolare alla velocità dei veicoli e all'illuminazione disponibile.
È necessario tenere presente che queste impostazioni possono variare a seconda del modello di telecamera e che una configurazione valida durante il giorno potrebbe non offrire gli stessi risultati di notte.
2.2 Impostazioni dell'esposizione

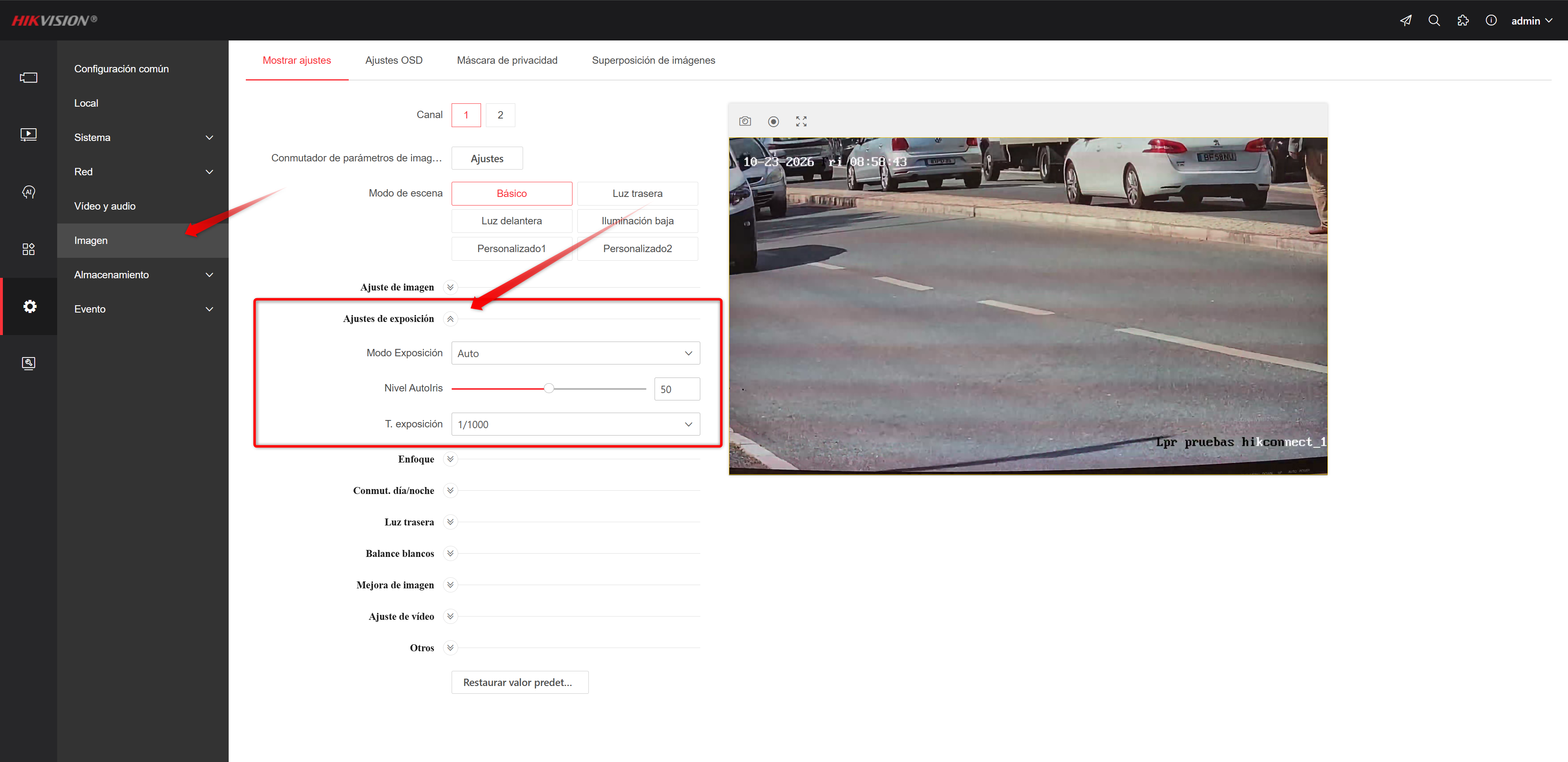

Per configurare l'esposizione, accederemo alla telecamera tramite il suo indirizzo IP da un browser web ed entreremo in questa sezione.
L'esposizione determina la quantità di luce ricevuta dal sensore per generare l'immagine. Un'esposizione eccessiva può far apparire le targhe sovraesposte, mentre un'esposizione insufficiente può rendere i caratteri troppo scuri.
Uno dei principali parametri da regolare è il tempo di esposizione.
Tempo di esposizione (Shutter)
Il tempo di esposizione indica per quanto tempo il sensore cattura la luce.
- Tempo di esposizione breve: consente di ottenere targhe più nitide dei veicoli in movimento, sebbene l'immagine risulterà più scura.
- Tempo di esposizione lungo: consente di catturare più luce, ma può far apparire sfocate le targhe quando il veicolo è in movimento.
Pertanto, maggiore è la velocità del veicolo, minore dovrà essere il tempo di esposizione.
Hikvision stabilisce i seguenti valori indicativi per determinate serie di telecamere LPR:
| Velocità del veicolo | Tempo di esposizione |
|---|---|
| Inferiore a 30 km/h | 1/150 – 1/200 |
| Tra 30 e 60 km/h | 1/250 – 1/500 |
| Superiore a 60 km/h | 1/500 – 1/1000 |
Questi valori dovranno essere adattati alle condizioni di illuminazione e all'installazione.
2.3 Guadagno (Autoiris)
Il guadagno consente di aumentare la luminosità dell'immagine mediante l'amplificazione del segnale del sensore.
Tuttavia, un valore eccessivamente elevato può introdurre rumore e ridurre la definizione dei caratteri.
Per determinate serie LPR, Hikvision consiglia di utilizzare un valore di guadagno pari a 20 come riferimento iniziale.
Si consiglia di regolare prima il tempo di esposizione e verificare successivamente se sia necessario modificare il guadagno o l'illuminazione della telecamera.
2.4 Configurazione del WDR
Il WDR (Wide Dynamic Range) consente di compensare le differenze di illuminazione tra le aree chiare e scure di un'immagine.
Questa funzione può essere utile nelle installazioni con forti controluce, come gli accessi ai garage o le aree in cui la luce solare incide direttamente sulla telecamera.
Tuttavia, nelle telecamere LPR si consiglia di mantenere inizialmente il WDR disattivato, poiché la sua elaborazione può provocare immagini fantasma (ghosting) o perdita di nitidezza nelle targhe dei veicoli in movimento.
Per questo motivo, prima di attivare il WDR, si consiglia di provare a correggere i problemi di illuminazione mediante le impostazioni di esposizione e guadagno.

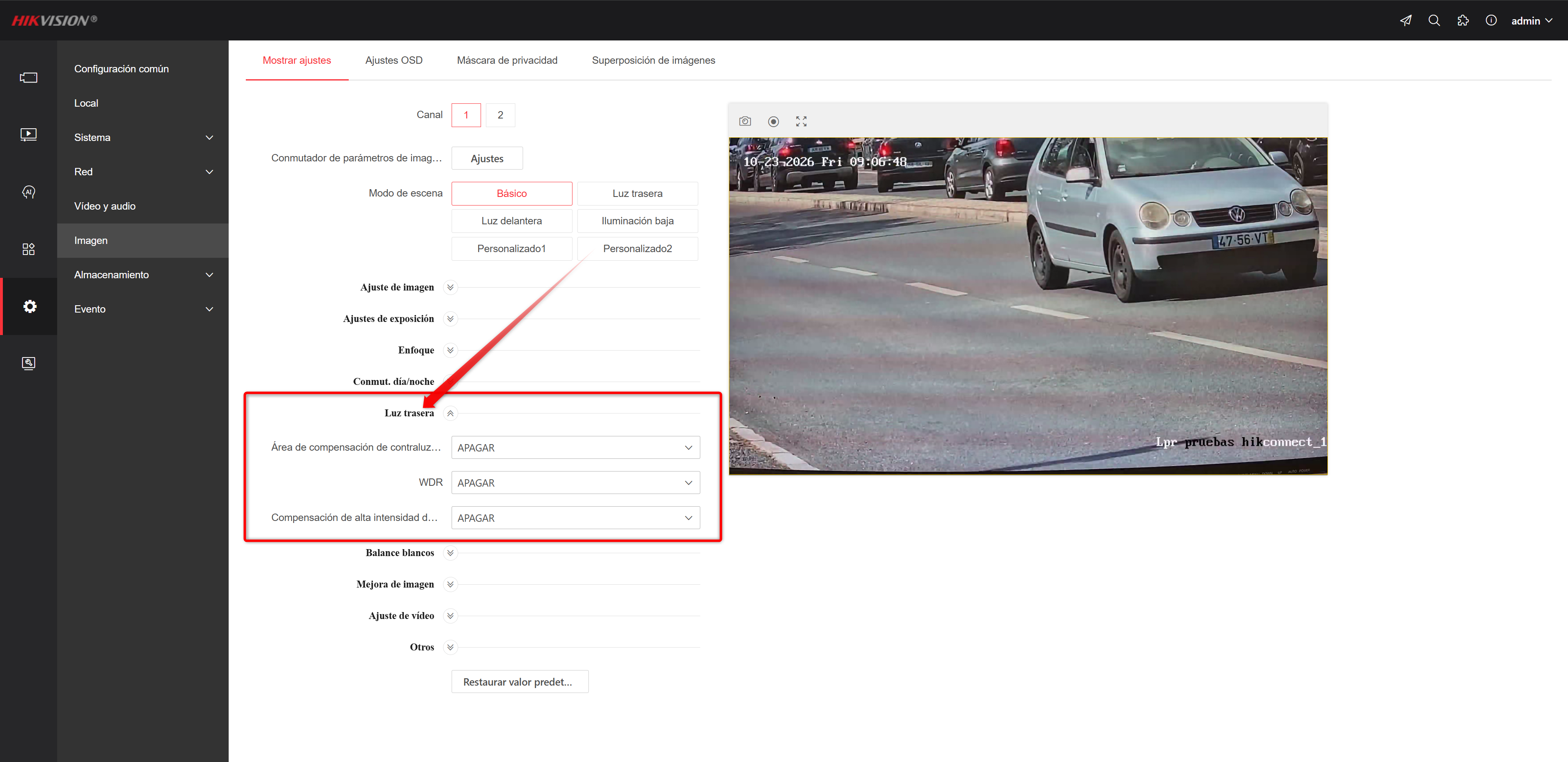

Le impostazioni del WDR si trovano in questa sezione:
IMPORTANTE: In una telecamera LPR dobbiamo dare priorità alla leggibilità dei caratteri delle targhe, anche se ciò comporta che il resto dell'immagine risulti più scuro, soprattutto durante la notte.
2.5 Configurazione del rilevamento.

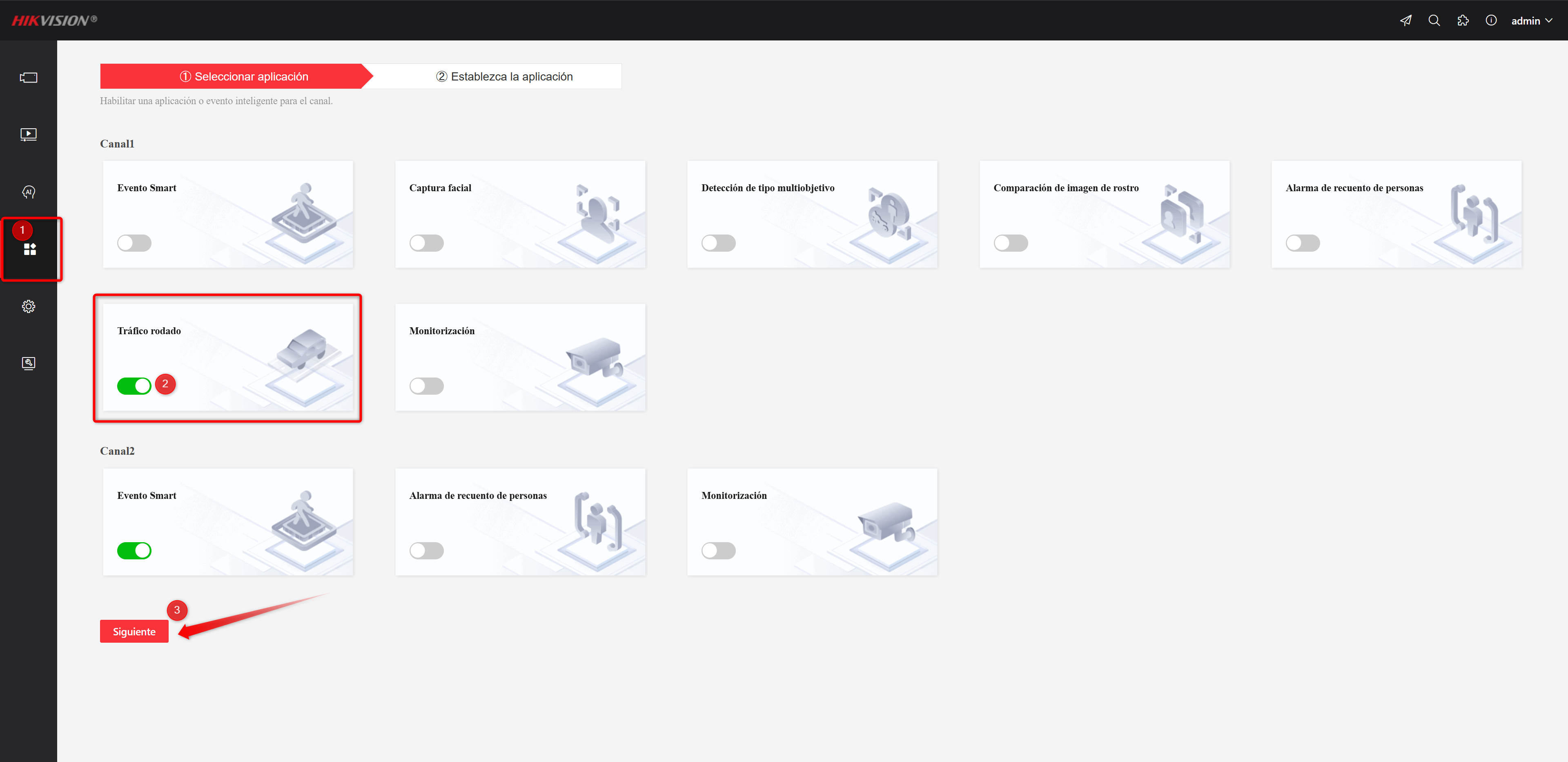

Dopo la configurazione dell'immagine della telecamera, dobbiamo attivare il rilevamento del traffico veicolare nella sezione VCA della telecamera.

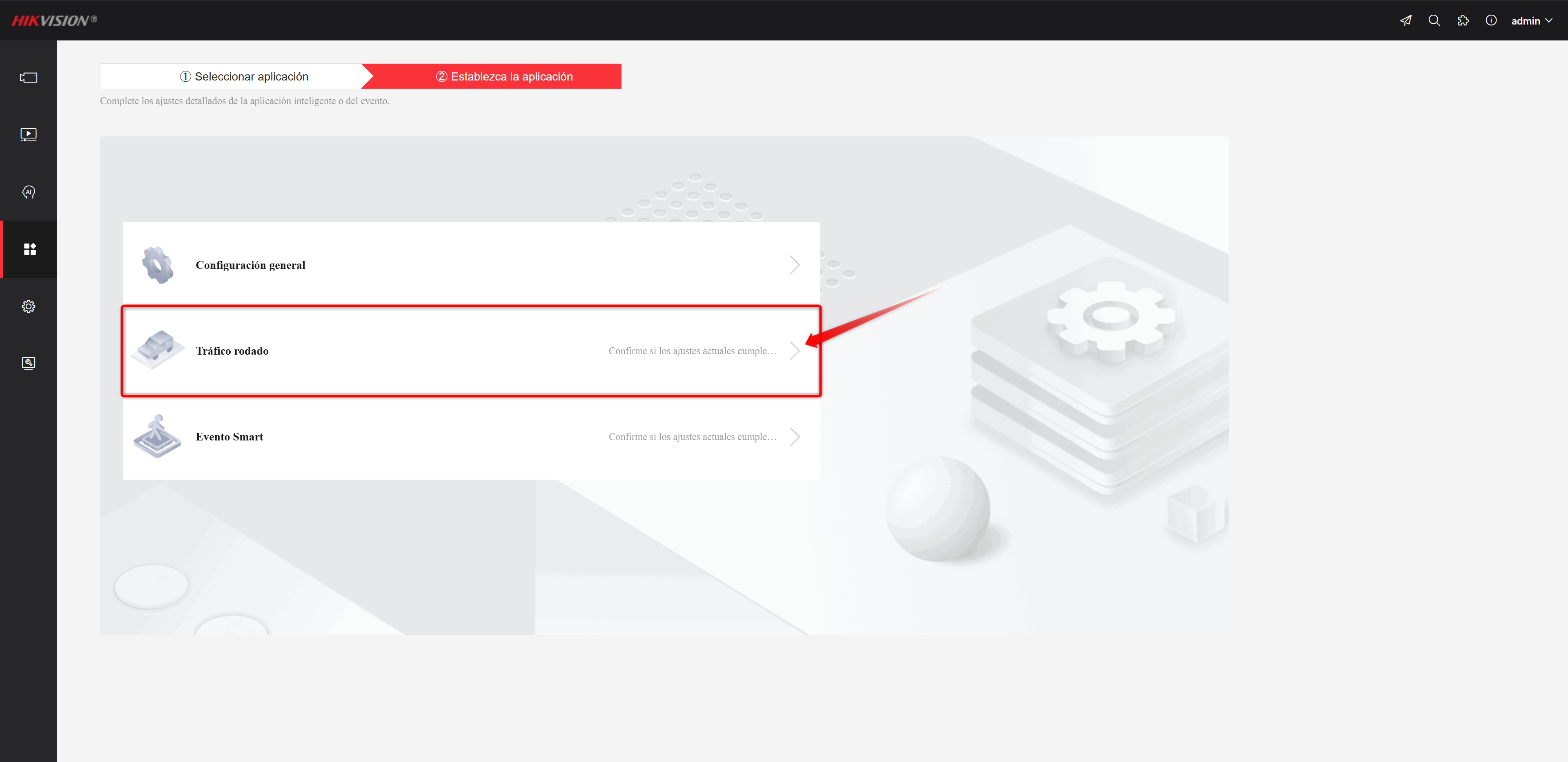

Successivamente accediamo alla sezione del traffico veicolare per configurare il rilevamento.

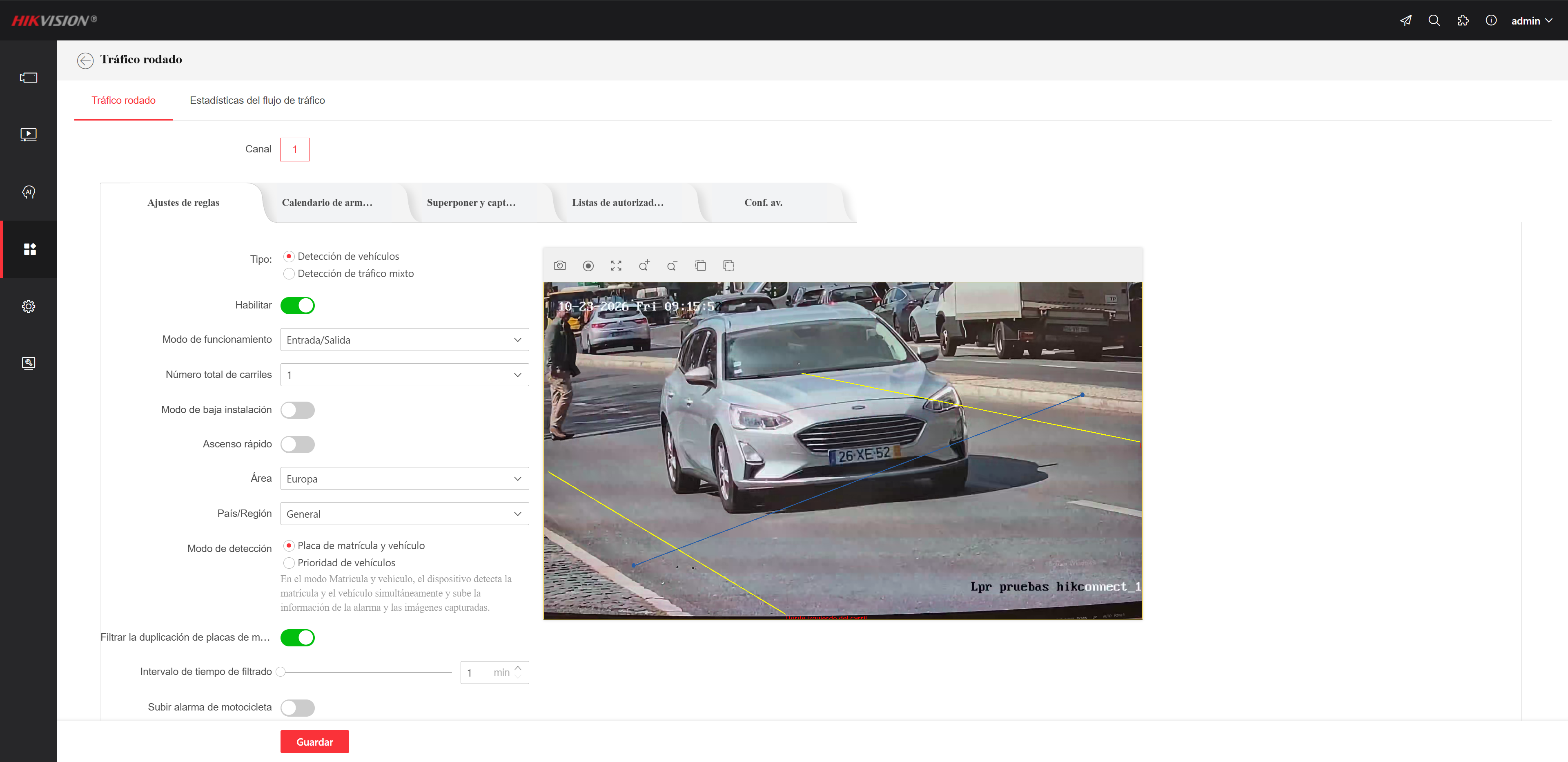

Quindi abiliteremo il rilevamento e configureremo i parametri di rilevamento.
Dovremo tenere conto del numero di corsie da rilevare e regolare i bordi delle corsie e la linea di rilevamento.
Dovremo inoltre tenere conto della regione delle targhe da rilevare.

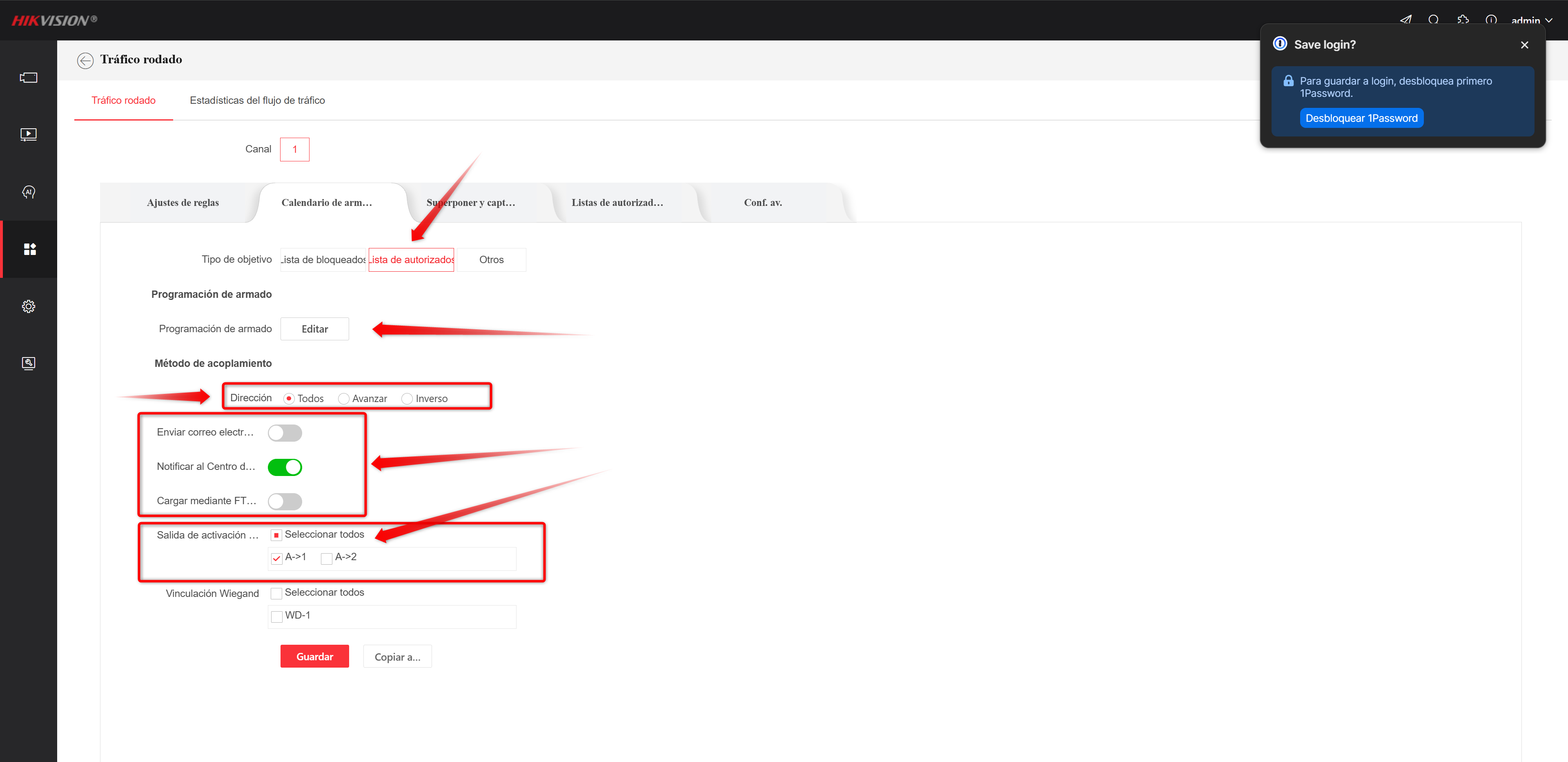

Successivamente, dobbiamo regolare il calendario di funzionamento in relazione agli elenchi di targhe e al modo in cui funzioneranno dopo il confronto delle targhe.
È necessario tenere conto del calendario di funzionamento e delle azioni da eseguire, come una notifica via e-mail, una notifica al centro notifiche (app mobile e ambienti desktop) e se questa aprirà l'uscita di allarme per effettuare l'apertura della barriera o operazioni simili.
Dall'opzione di caricamento tramite FTP, le targhe che corrispondono alla regola verranno memorizzate sulla scheda MicroSD della telecamera.
2.6 Gestione degli elenchi di targhe.

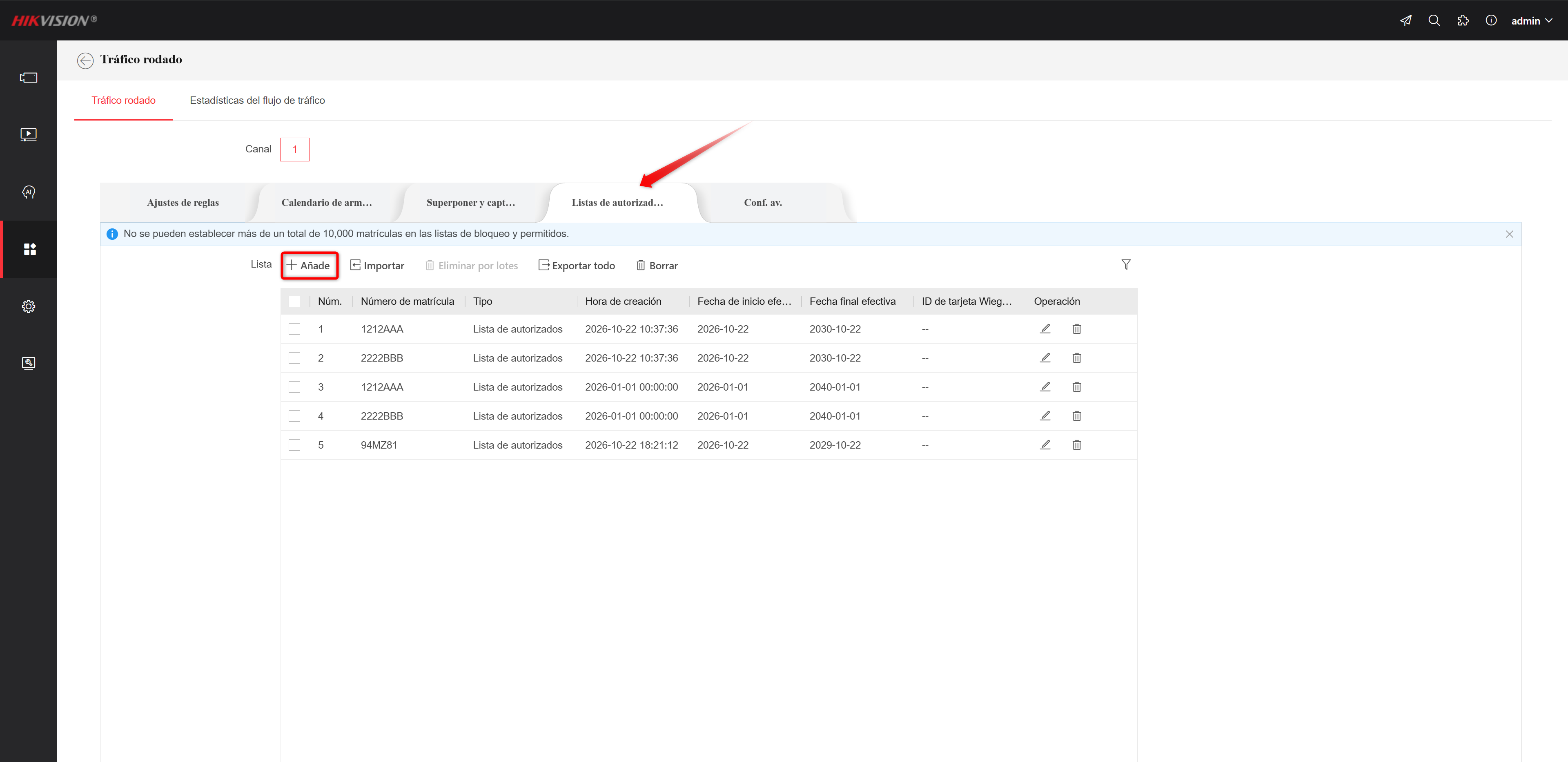

Di seguito inizieremo ad aggiungere le targhe al database della telecamera. È necessario accedere a questa sezione:

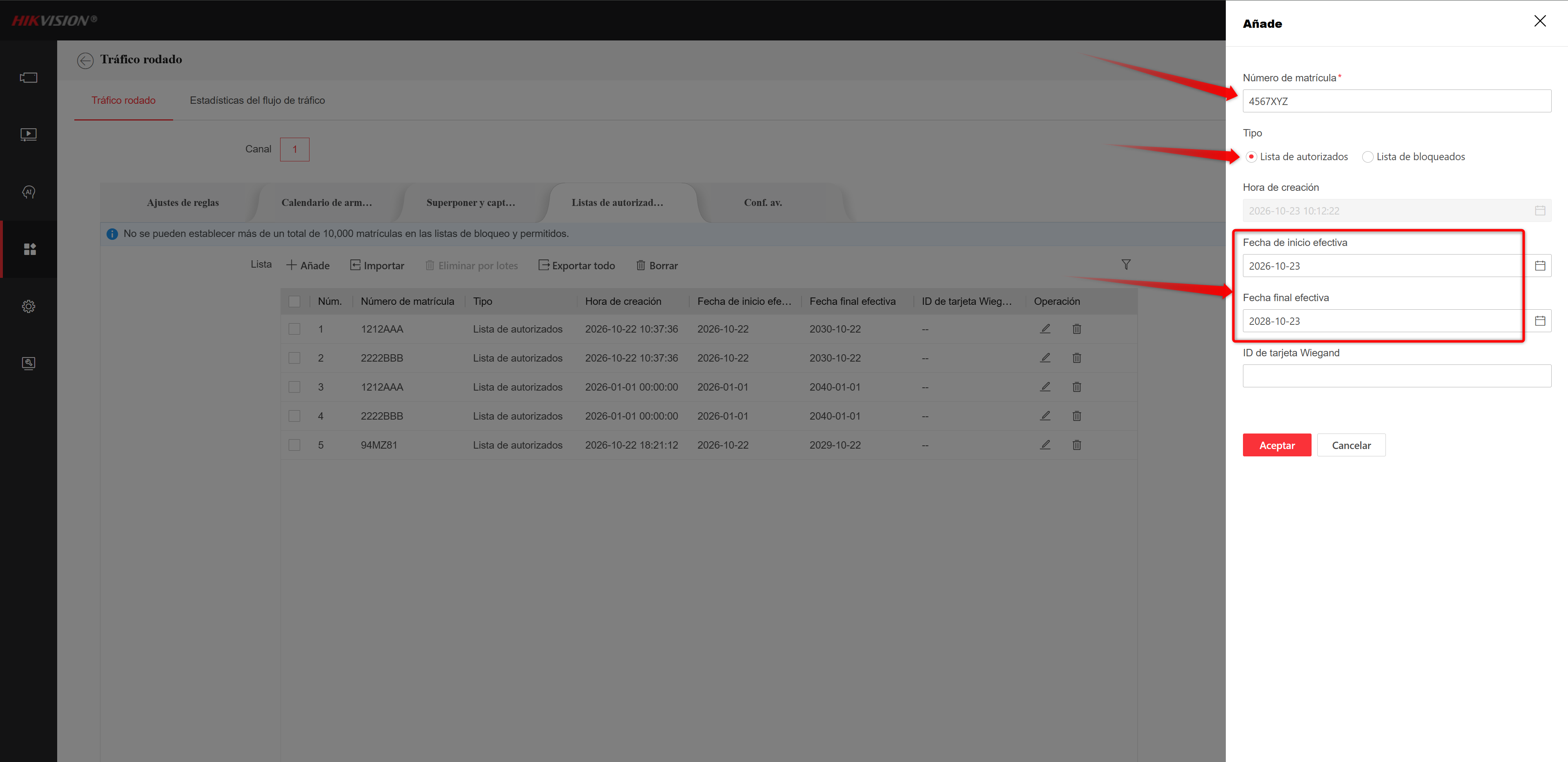

In questa sezione inseriamo la targa e scegliamo in quale elenco verrà inclusa. Indicheremo inoltre il periodo di validità della targa nel sistema, impostando la data di inizio e di fine.
Se desiderate importare un elenco completo di targhe, consigliamo di aggiungerne una manualmente ed esportare il file XLS dalla telecamera. In questo modo verrà rispettato il formato utilizzato dalla telecamera.
Una volta compilato il modello, è possibile importare l'elenco di targhe direttamente nella telecamera.
3. Ricerca delle targhe.
3.1 Ricerca delle targhe dall'ambiente web

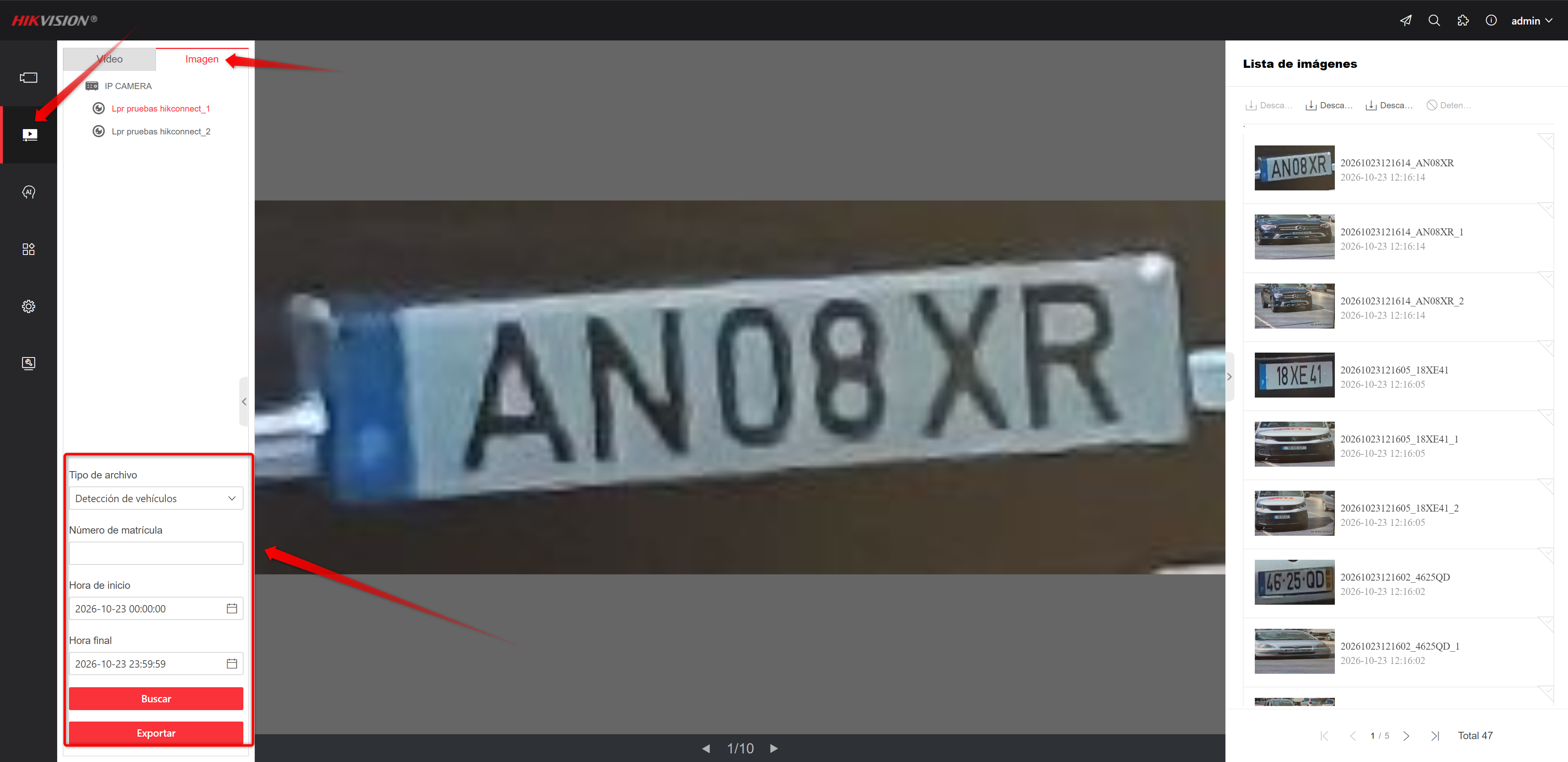

Per effettuare ricerche delle targhe memorizzate sulla scheda MicroSD della telecamera, è necessario accedere alla sezione di riproduzione della telecamera. Al suo interno, selezioneremo la sezione delle immagini.
Dopo aver aperto questa sezione, verranno visualizzati i possibili filtri disponibili, tra i quali selezioneremo il rilevamento dei veicoli o del traffico misto, a seconda della configurazione precedente del rilevamento.
Sarà inoltre possibile effettuare la ricerca di una targa specifica e filtrare per data e ora del rilevamento.
Nella barra laterale destra troveremo le targhe memorizzate in base al rilevamento e al confronto configurati.

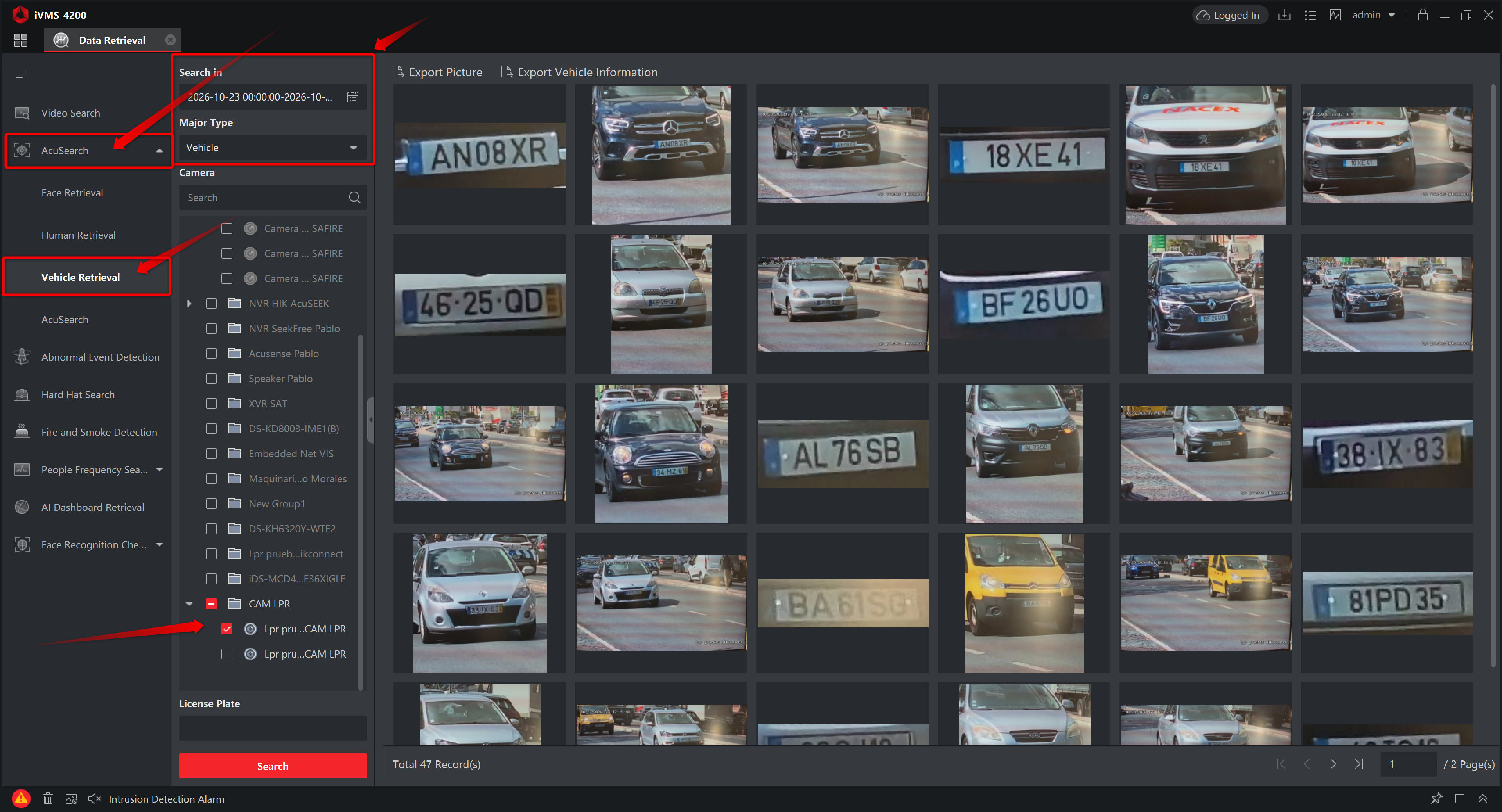

3.2 Ricerca delle targhe da IVMS4200

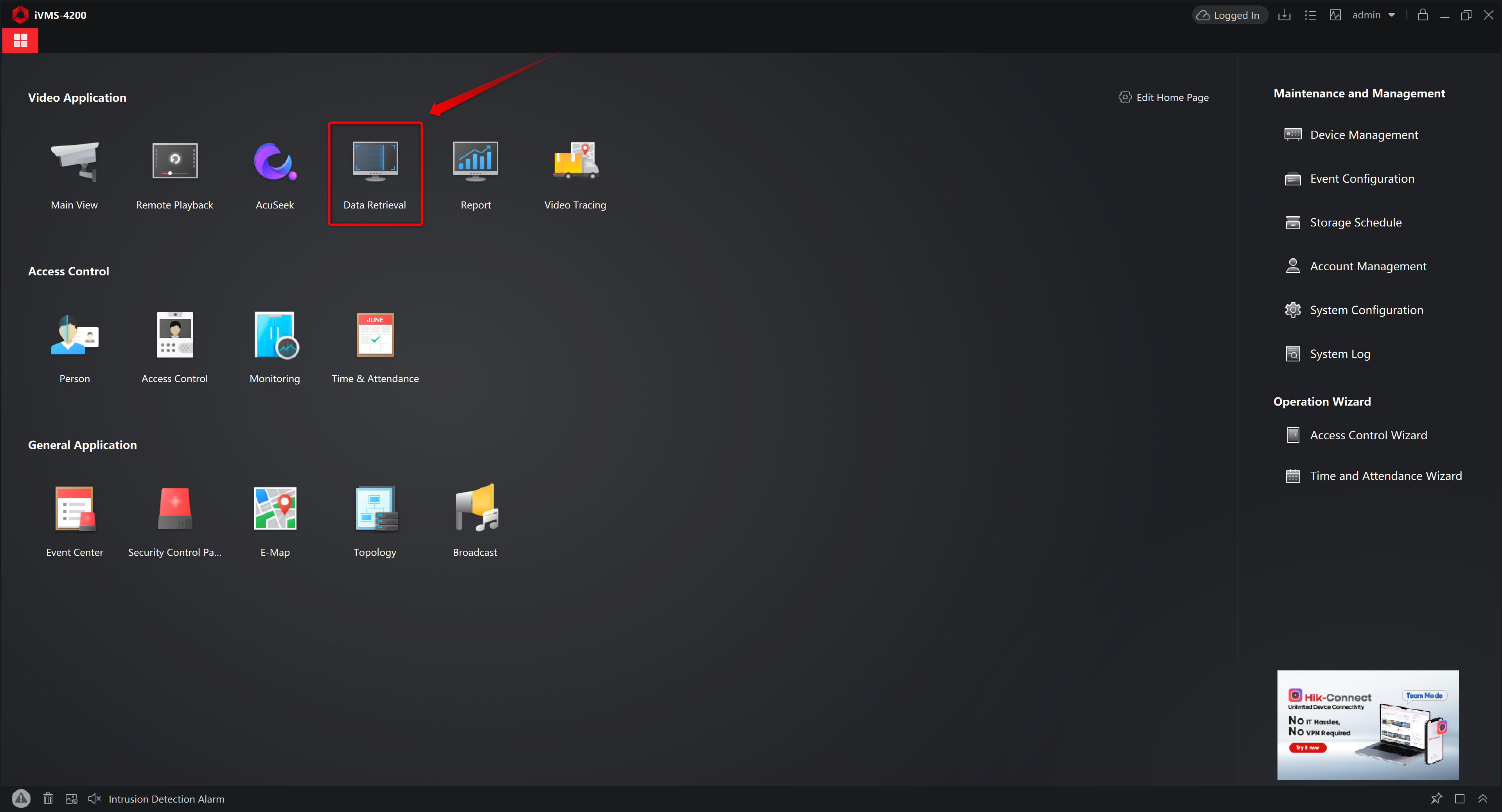

Per effettuare ricerche da IVMS4200, è necessario accedere alla sezione Data Retrieval.
Una volta effettuato l'accesso a questa sezione, è necessario selezionare l'opzione AcuSearch, dove si troverà la sezione Vehicle Retreival. All'interno di questa sezione sarà possibile selezionare la telecamera ed effettuare un filtraggio per trovare le targhe memorizzate sulla scheda MicroSD della telecamera.
