I registratori Safire Smart permettono di aggiungere i moduli relè Dingtian DT-Rxx, a partire dalla versione 1.4.14
Come primo passo, verificare sempre che il registratore sia aggiornato all'ultima versione del firmware e, in caso contrario, aggiornarlo e riportarlo alle impostazioni di fabbrica per evitare malfunzionamenti successivi
CONFIGURAZIONE DEL DT-Rxx
Nei moduli è necessario effettuare una configurazione preliminare prima di aggiungerli agli NVR. I dati di default sono:
- IP - 192.168.1.100
- Utente - admin
- Password: admin

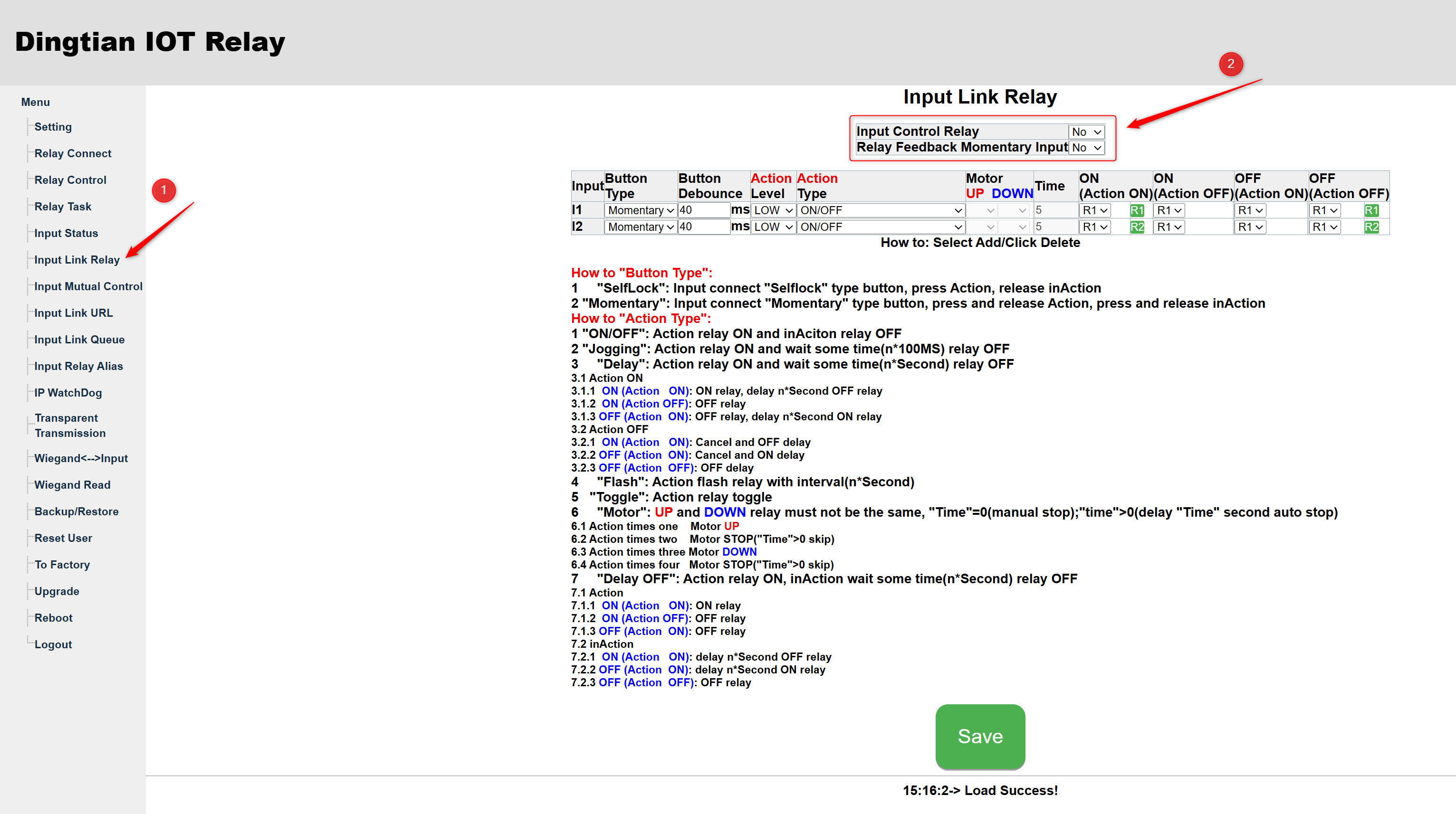

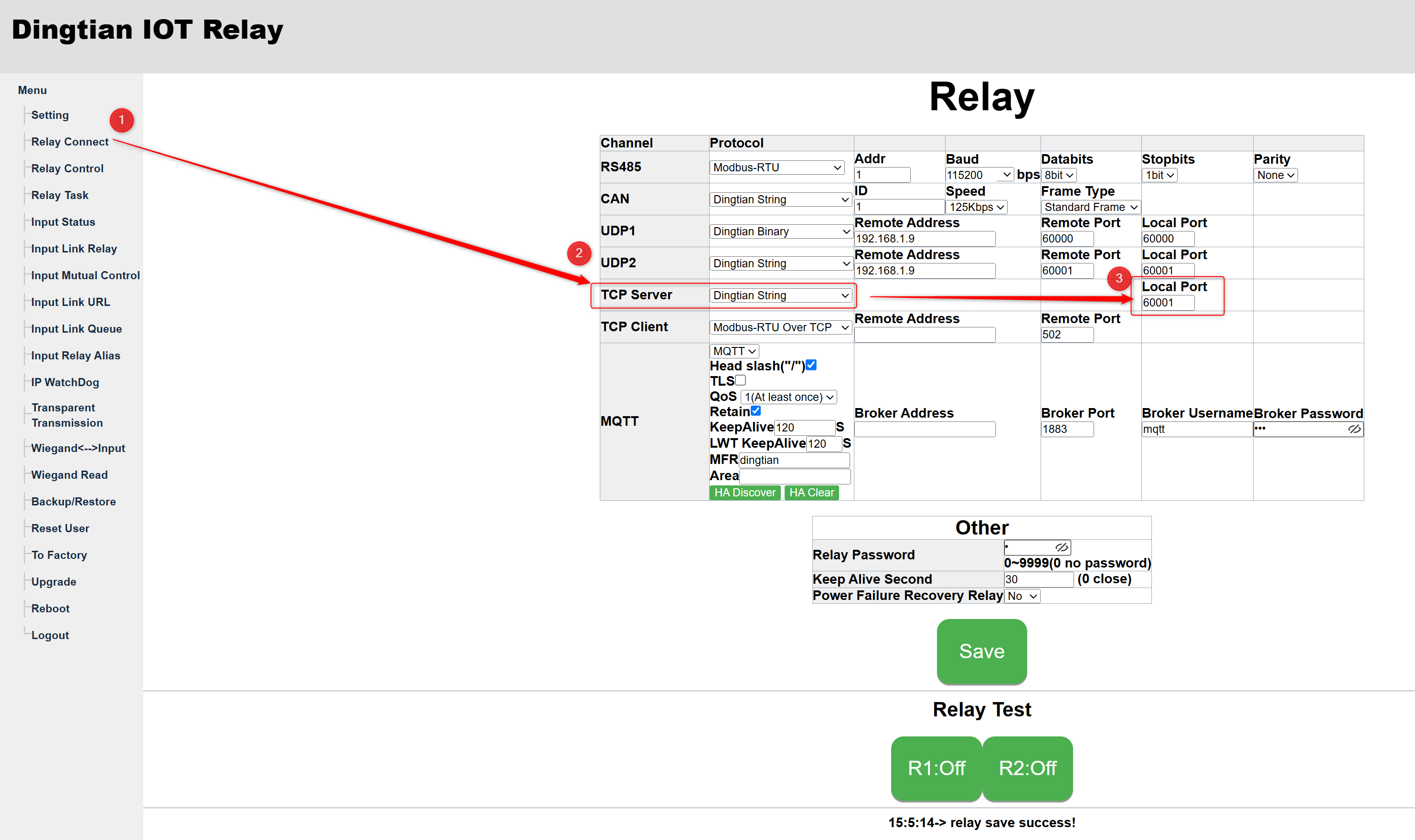

I due cambiamenti da effettuare sono i seguenti:
AGGIUNTA DEL DT-Rxx AL NVR SAFIRE SMART

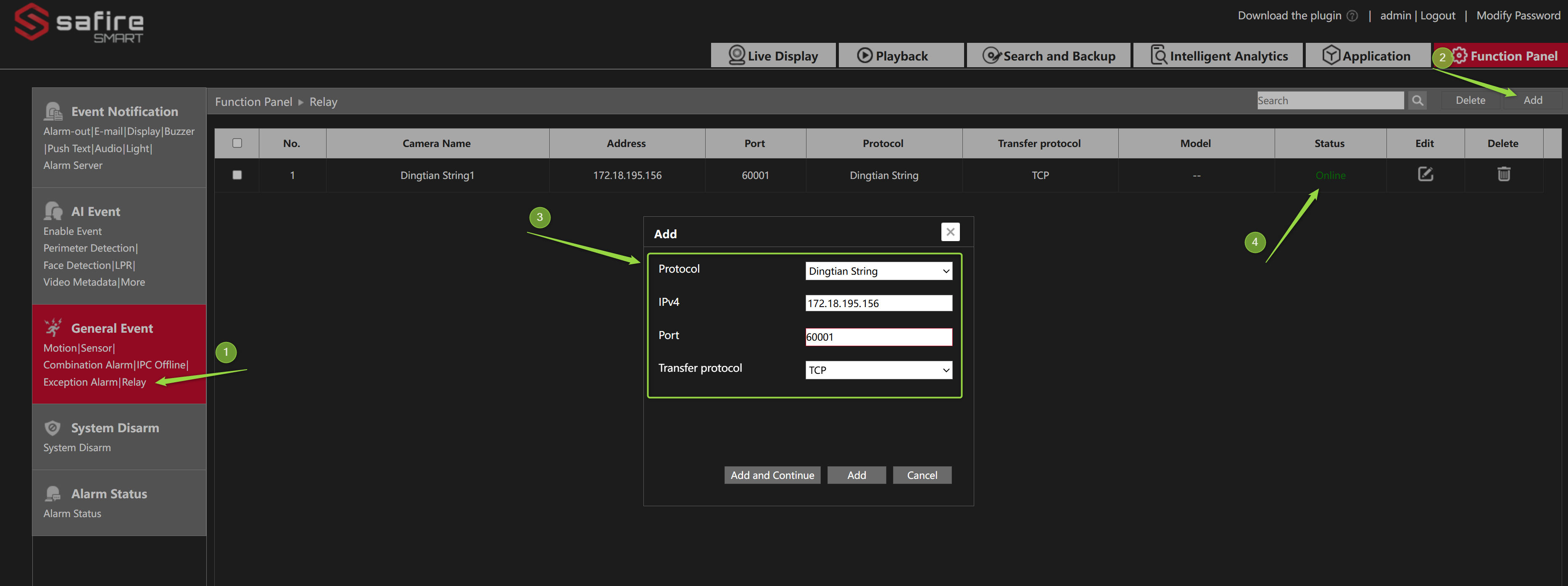

Per aggiungerlo, si procederà dalla sezione Relay dove si selezionerà Dingtian String e l'IP e la porta del modulo
Quando sarà online, sia nella sezione degli ingressi di allarme che delle uscite, si potranno vedere quelli del modulo per selezionarli e configurarli. In questo caso si tratta di un DT-R002 con 2 ingressi e 2 uscite, che è ciò che apparirà nell'NVR.
Questi ingressi e uscite potranno essere configurati come i relè propri dell'NVR

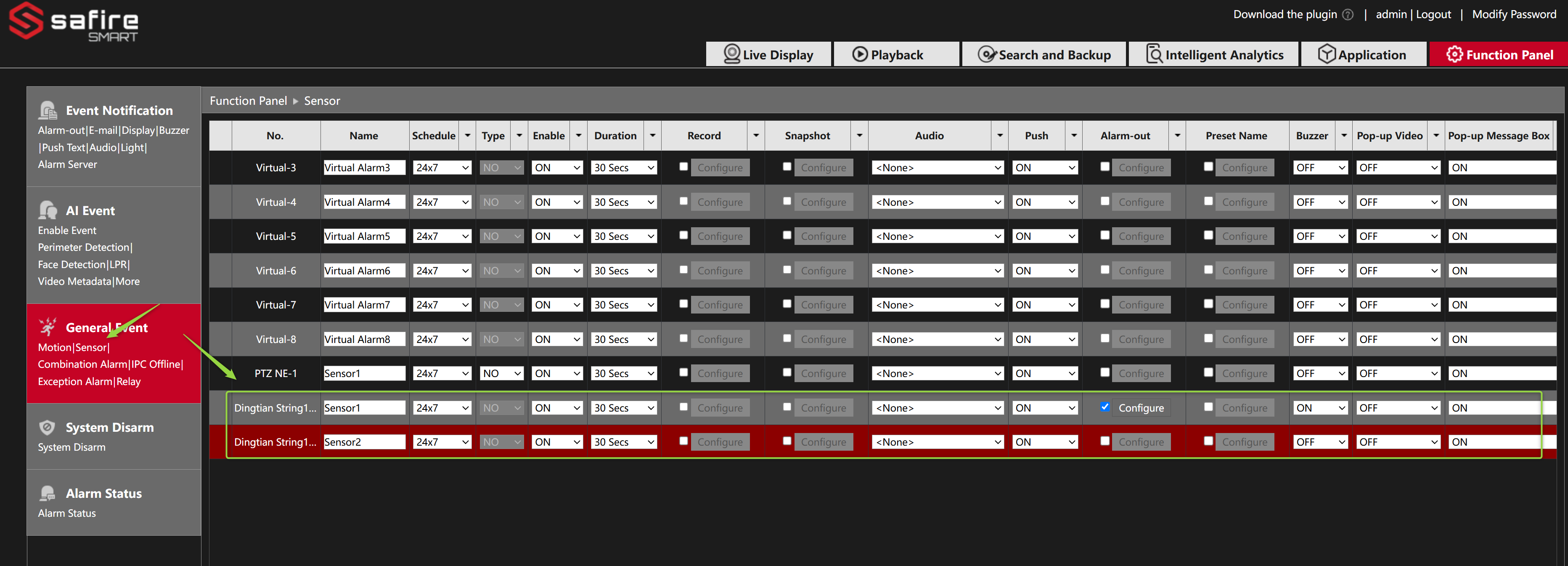

- Ingressi di allarme

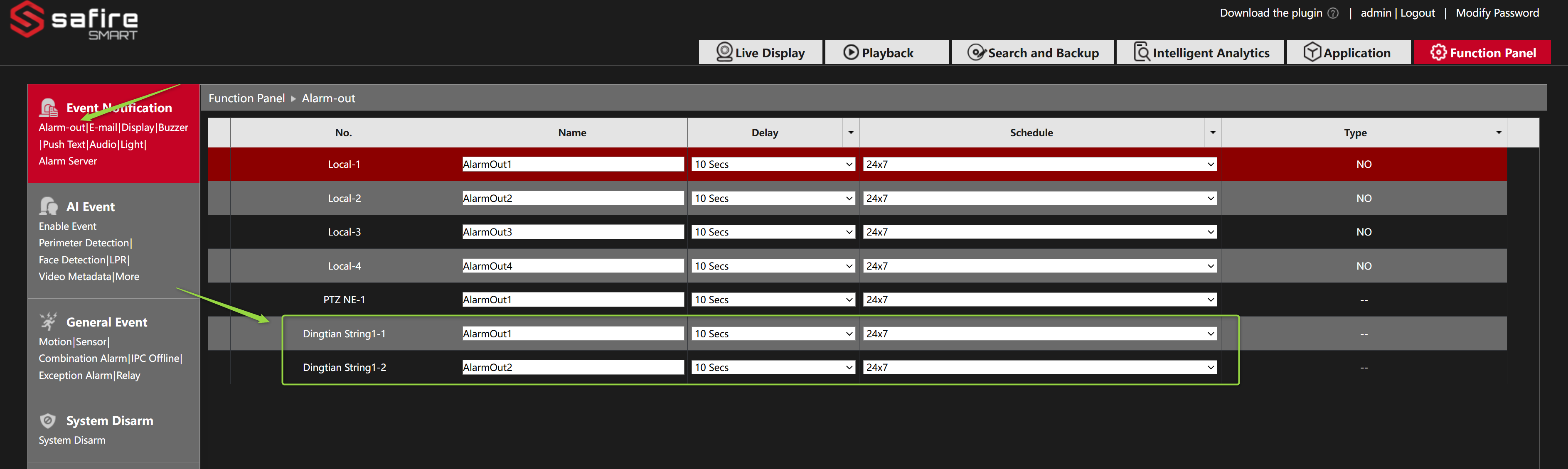

- Uscite di allarme
CONFIGURAZIONI DELLE USCITE PER EVENTI DI ALLARME
Dopo aver aggiunto il modulo e averlo online, si possono selezionare gli ingressi di allarme per eseguire azioni come se fossero ingressi propri dell'NVR, come registrare, inviare Push, inviare email,...

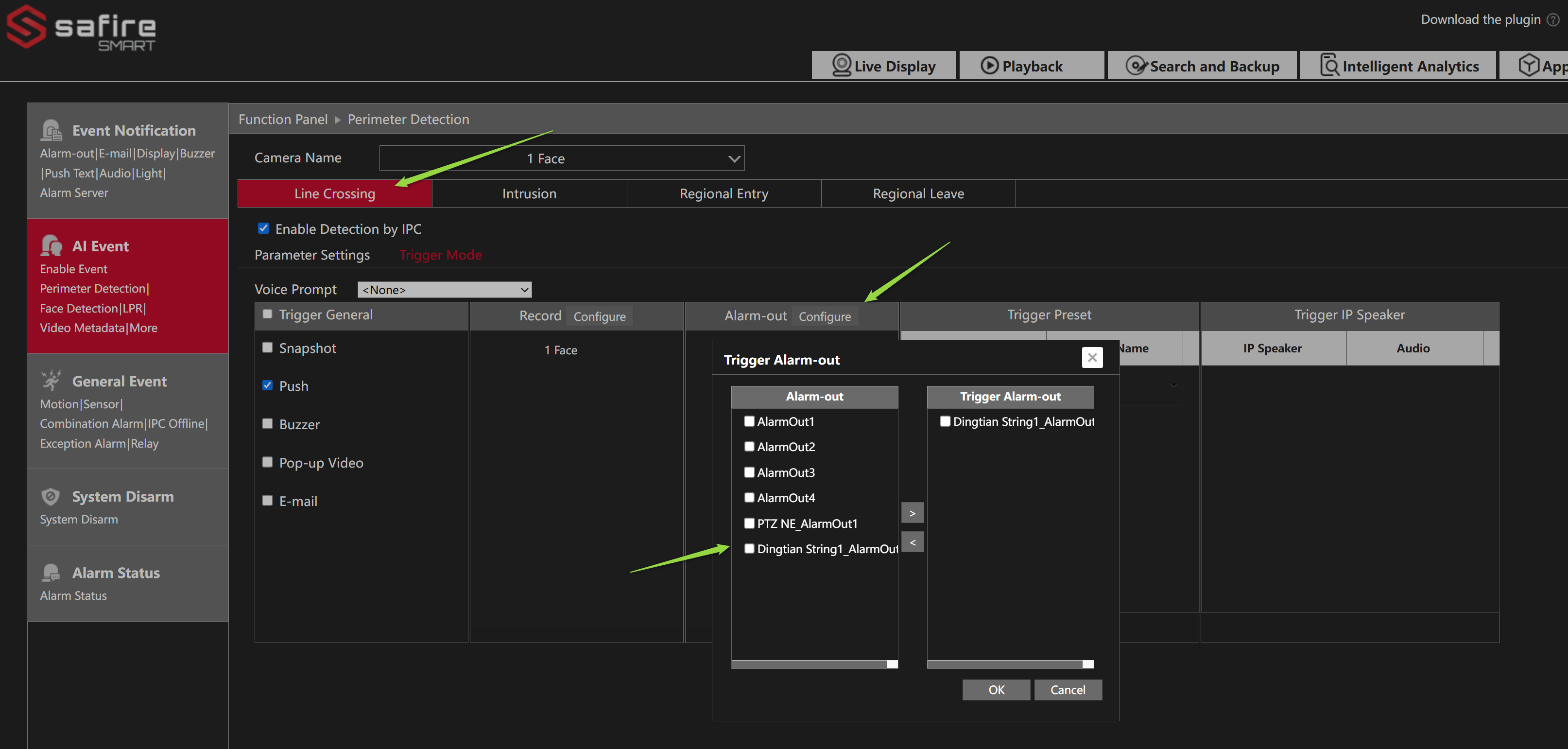

Per quanto riguarda le uscite relè, si potranno selezionare per attivarsi a fronte di qualsiasi evento di allarme, come ad esempio un attraversamento di linea, in questo modo si potranno usare indifferentemente le uscite relè dell'NVR, delle telecamere o del DT-R.

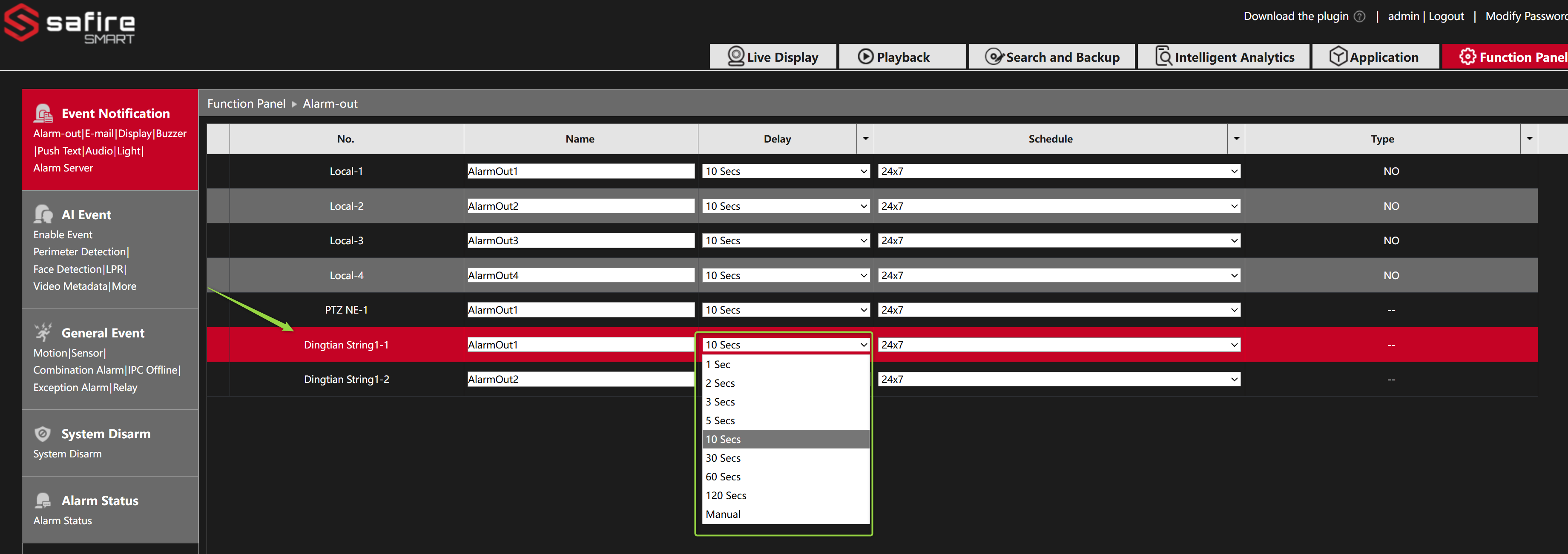

Dalla configurazione delle uscite di allarme, si imposta il tempo di attivazione del relè, di default 10 secondi.
Successivamente, bisogna considerare che il tempo in cui un relè rimane attivo è il tempo in cui l'evento è attivo (20 secondi di default) più il tempo configurato per l'uscita relè (10 secondi), per cui dopo l'esecuzione dell'evento, il relè rimarrà attivo per 30 secondi. Se entro questi 30 secondi continuassero a verificarsi eventi, il relè rimarrebbe attivo. Pertanto è necessario determinare sia i secondi dell'uscita relè sia quelli dell'evento.
Infine, bisogna solo specificare all'interno dei Triggers che si vuole attivare l'uscita relè del DT-R
