Protocollo per la messa in servizio di colonnine di ricarica per veicoli elettrici tramite l'applicazione professionale RAEDIAN INSTALL

PRIMI PASSI

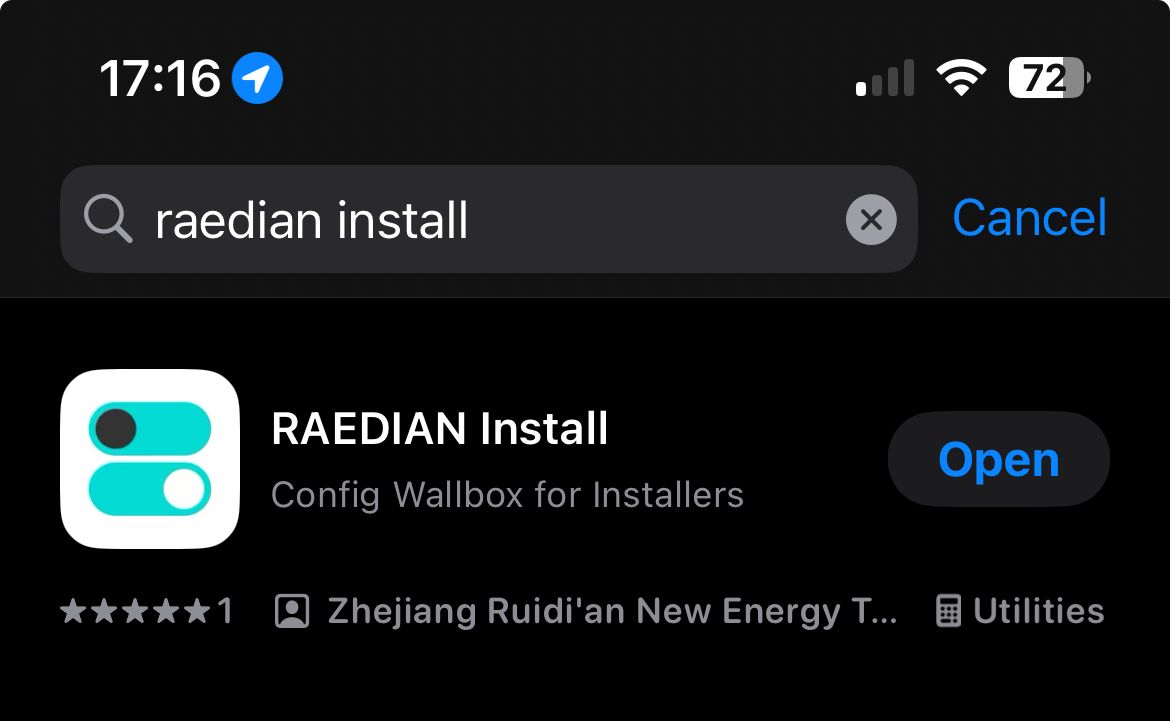

• Scaricare l'app RAEDIAN INSTALL su smartphone (disponibile su iOS e Android). È l'applicazione consigliata agli installatori per effettuare la messa in servizio dell'apparecchiatura.

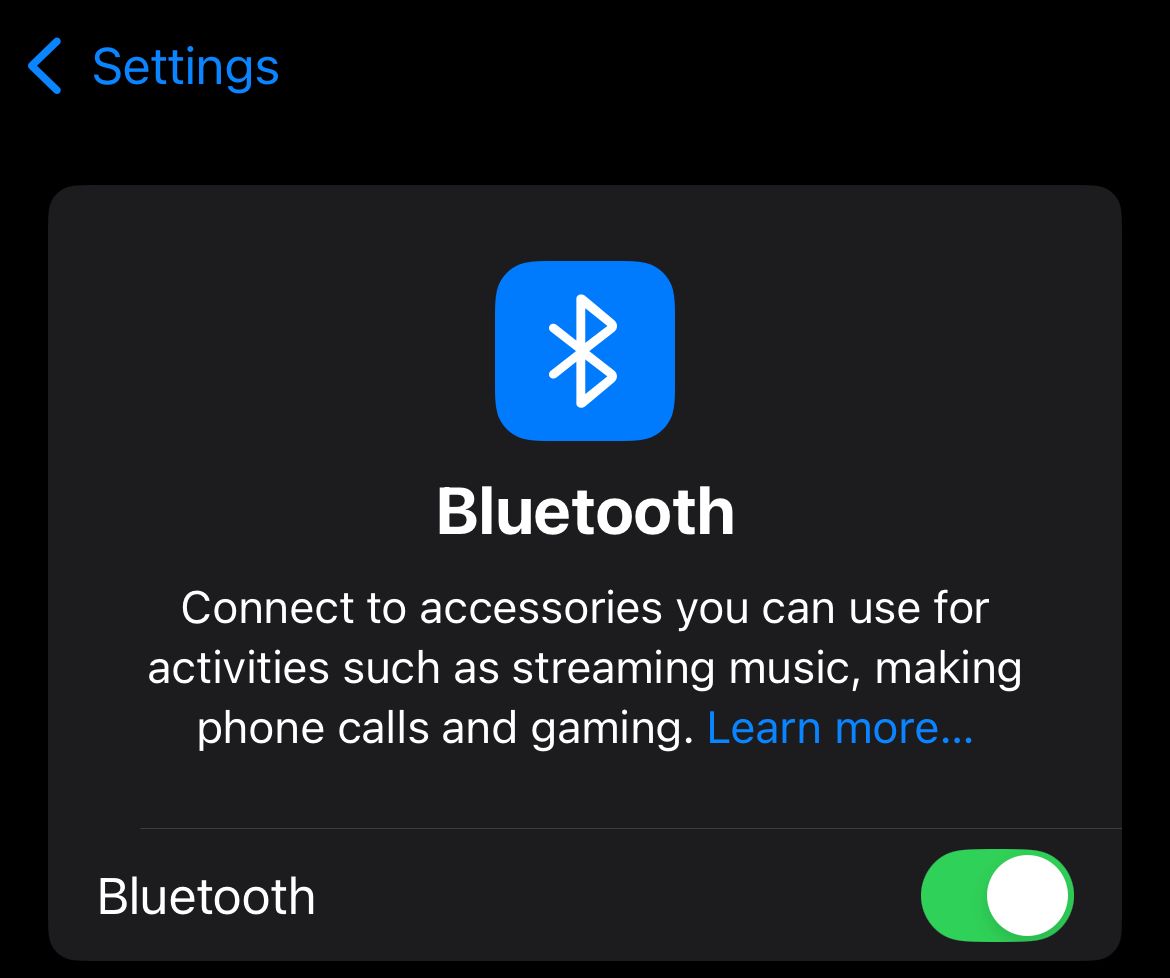

• Attivare il Bluetooth sullo smartphone.

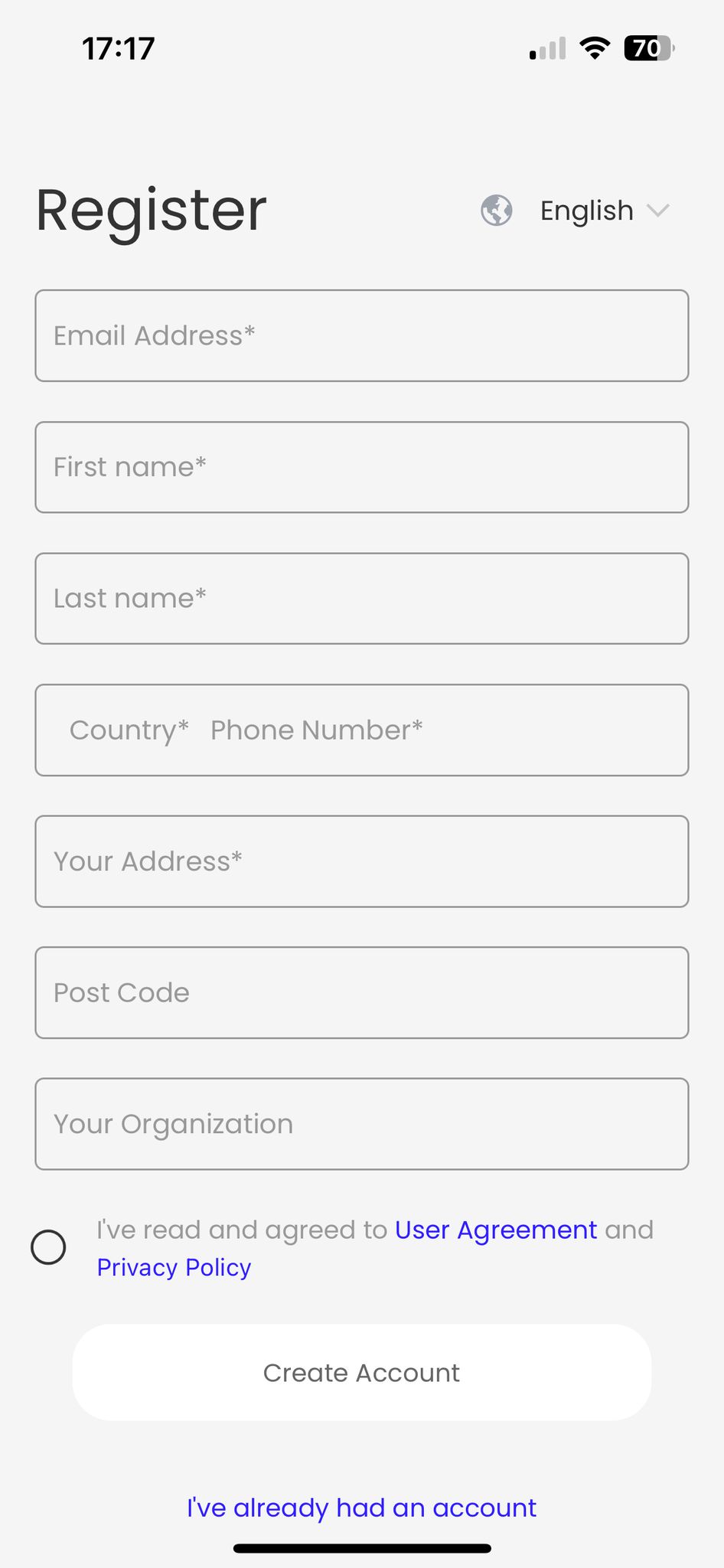

• Registrarsi sull'App.

SCHERMATA INIZIALE

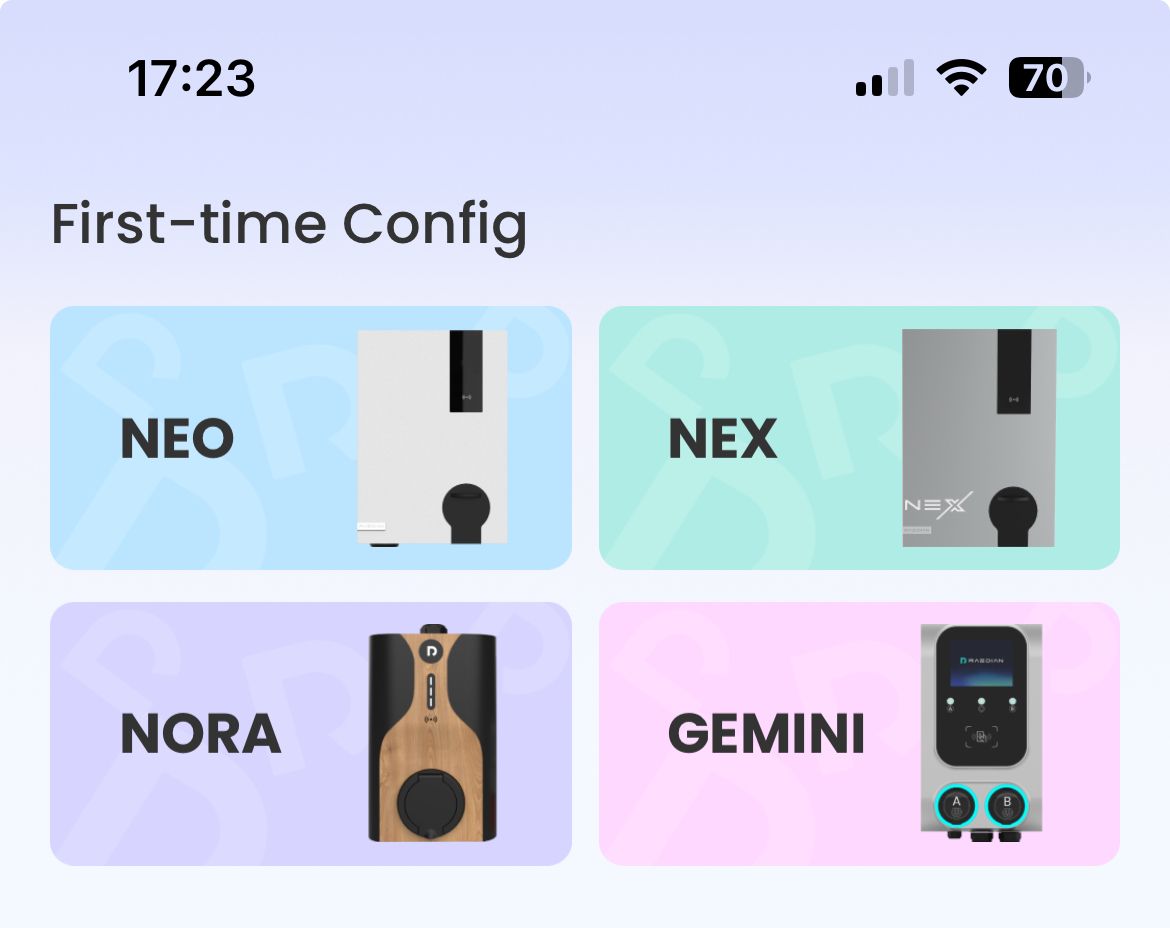

• Sull'interfaccia dello schermo, nella prima configurazione, compaiono le diverse gamme di colonnine di ricarica RAEDIAN. Selezionare l'intervallo a cui appartiene la colonnina di ricarica da avviare.

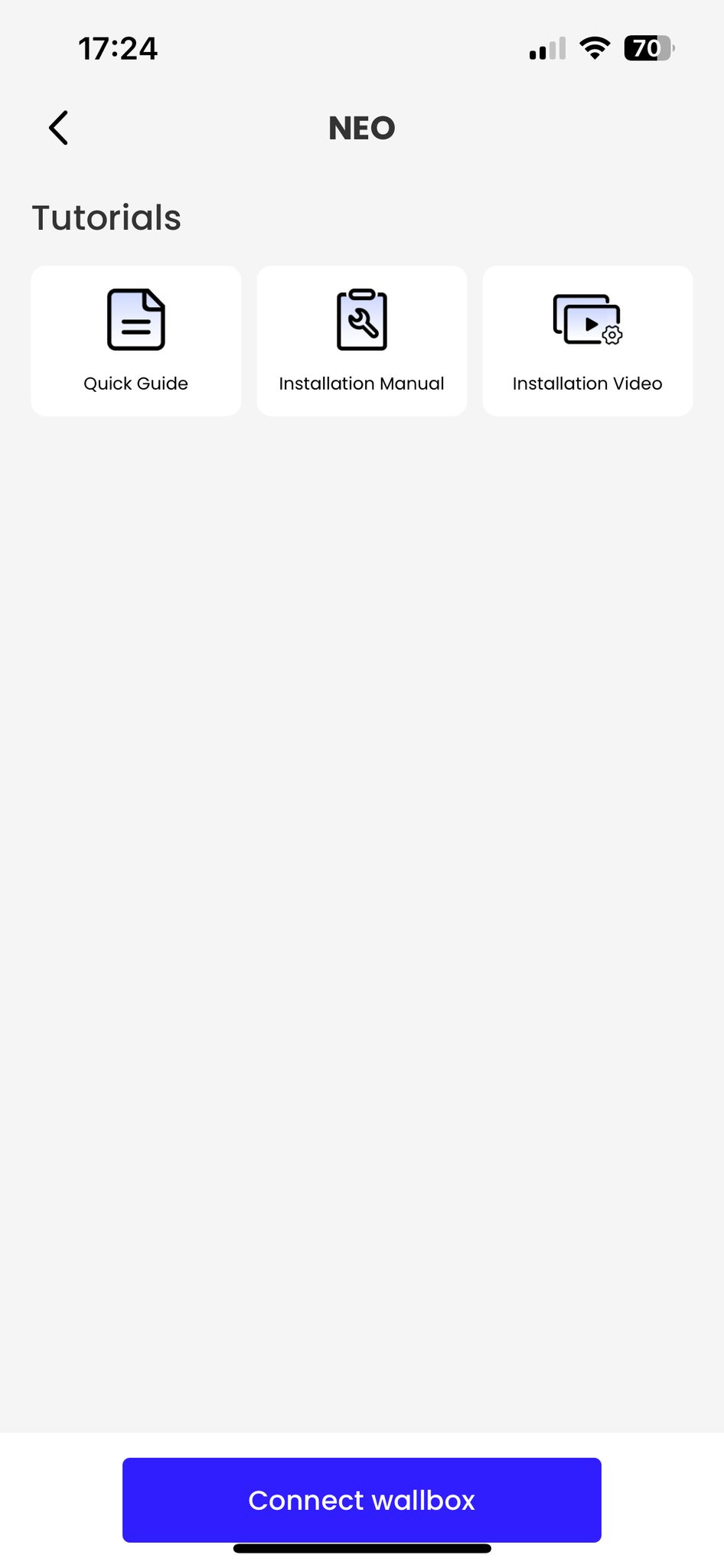

• Una volta scelto la colonnina di ricarica, appaiono diversi tutorial (guida rapida, manuale e video di installazione) che possono essere utili all'installatore. Collegare alla colonnina di ricarica.

• Per la prima configurazione, è necessario disporre di una copertura o di una connessione WiFi. Per gli avvii senza copertura, ci sono due opzioni:

1. Portare un cavo di rete da un router e un ripetitore per il segnale WiFi (questo può essere usato per monitorare la colonnina di ricarica in seguito).
2. Preconfigurare la colonnina di ricarica nell'officina/sede centrale e installarla successivamente.

COLLEGARE LA COLONNINA DI RICARICA

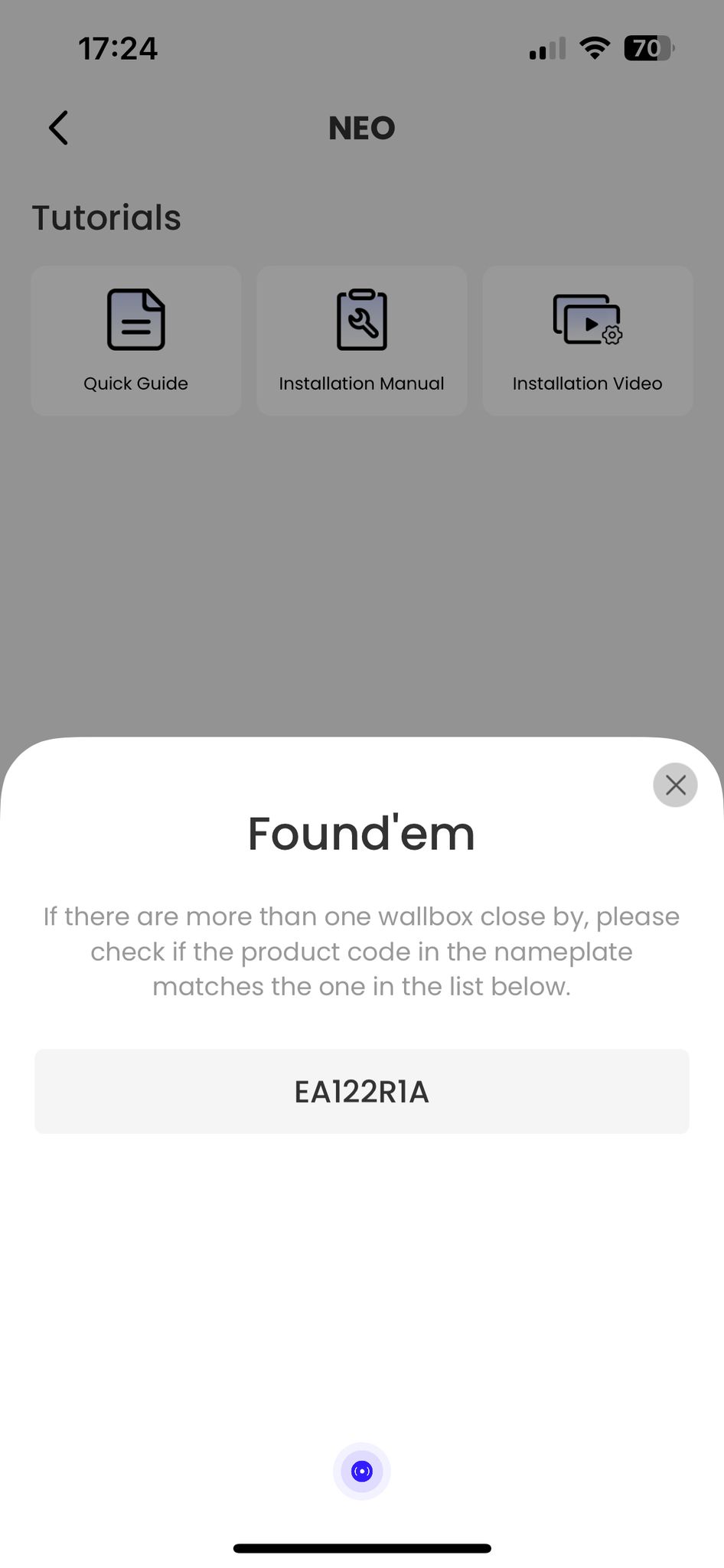

• Selezionare la colonnina di ricarica da avviare (il numero di serie appare quando il Bluetooth è collegato) e collegarlo. Per assicurarsi che il numero di serie sia corretto, è possibile trovarlo in diversi punti:

1. All'interno del coperchio posteriore del caricabatterie.
2. Sul lato sinistro dellla colonnina di ricarica.
3. Nel manuale di istruzioni fornito nella confezione(si consiglia di non buttarlo).

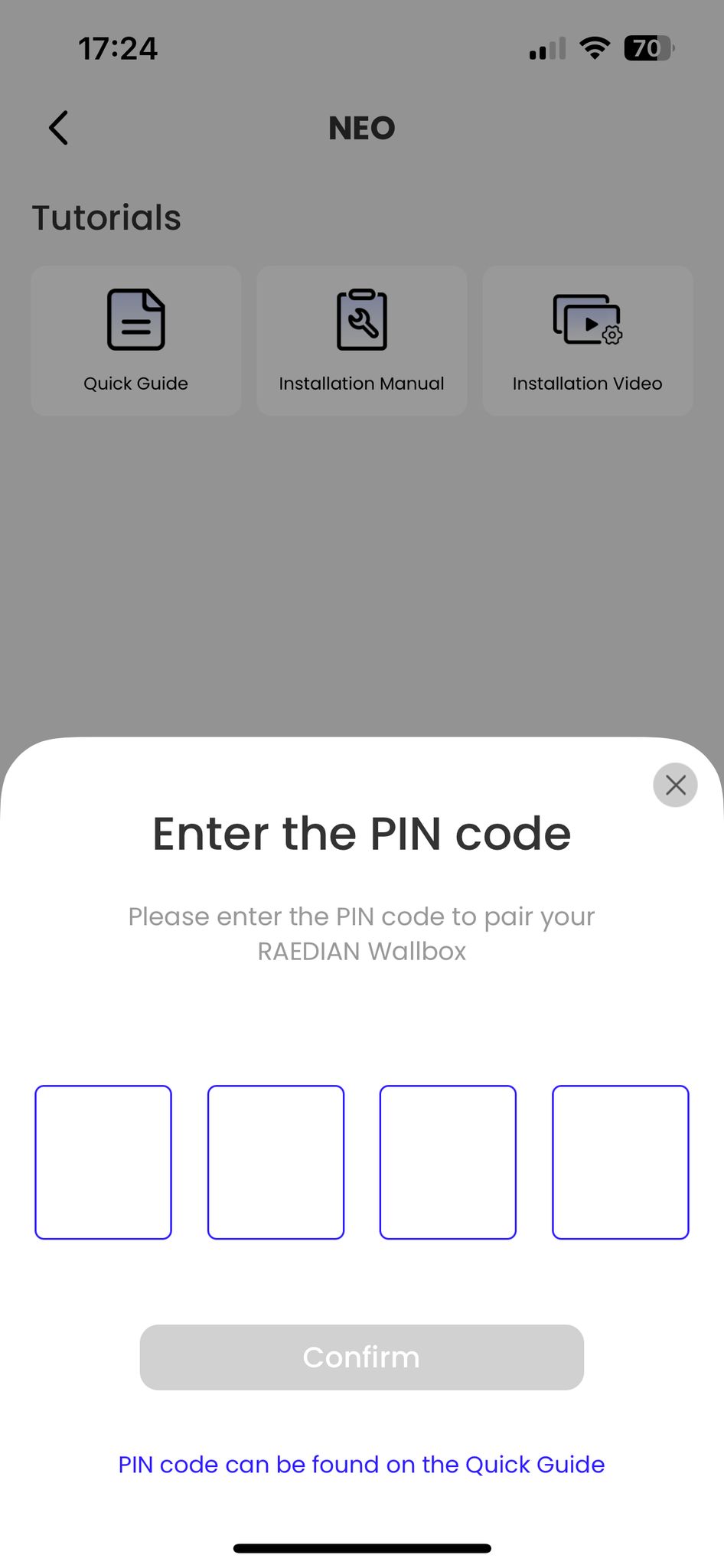

• Inserire il PIN della colonnina di ricarica che si desidera avviare. Il PIN si trova in diversi punti:

1. All'interno del coperchio posteriore della colonnina di ricarica
2. Nel manuale di istruzioni fornito nella confezione(si consiglia di non buttarlo).

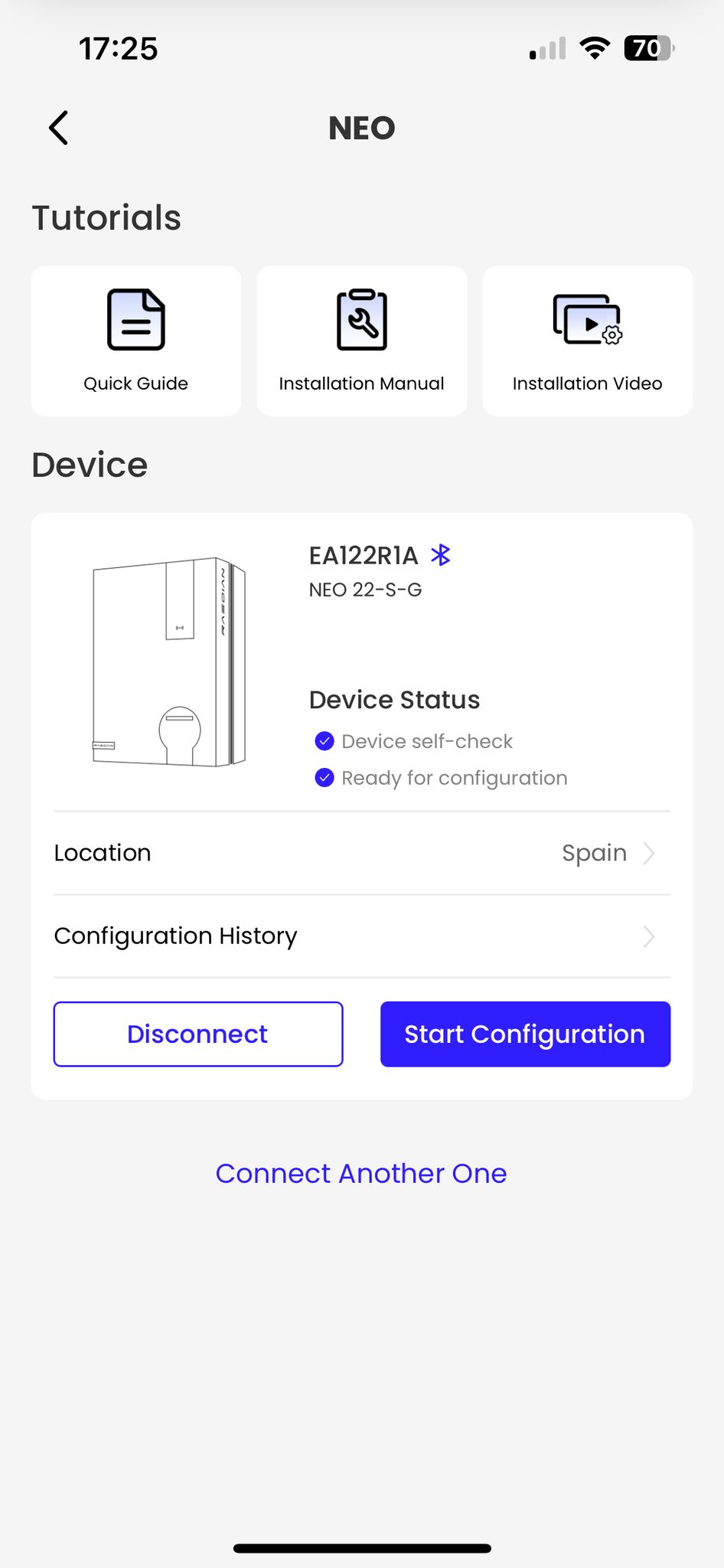

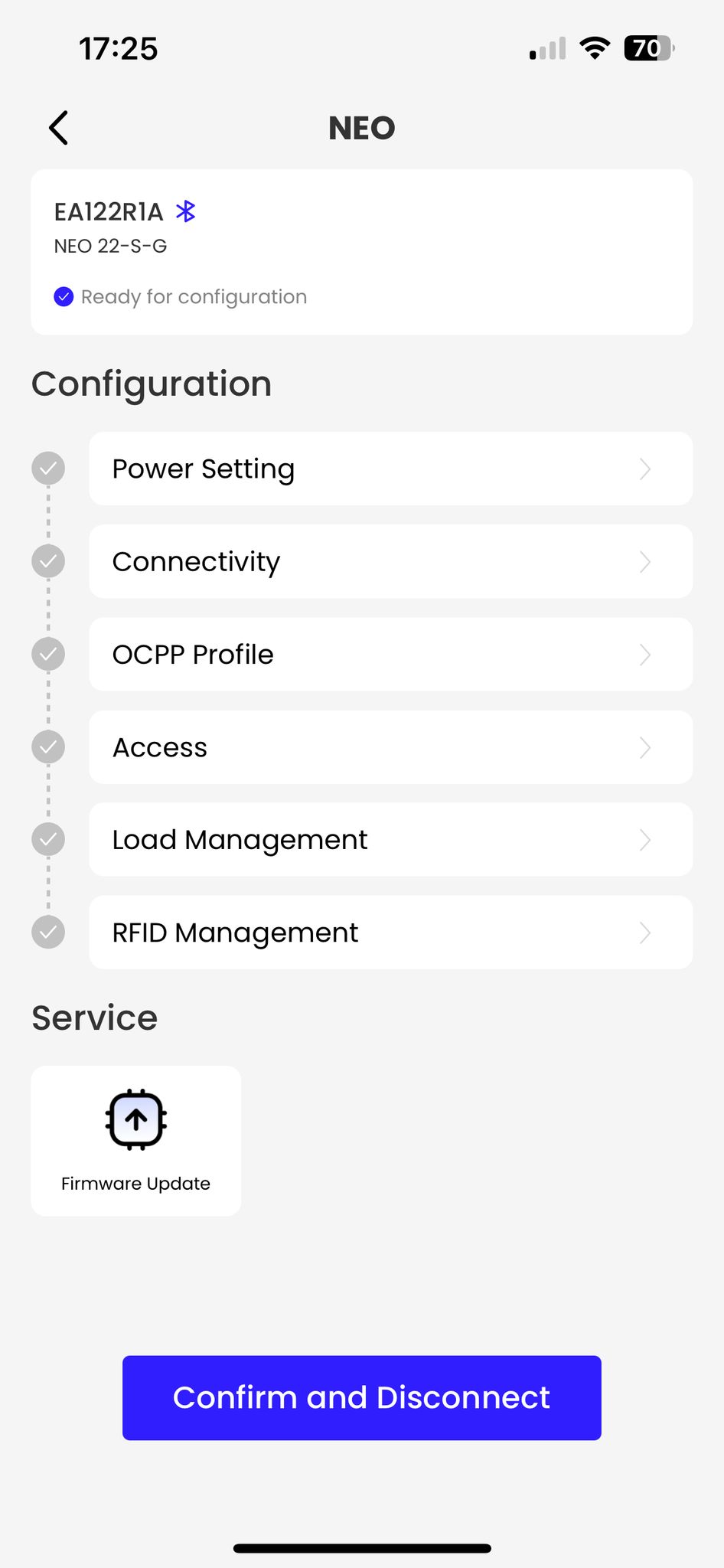

• Quando si inseriscono il numero di serie e il PIN, appare una schermata con il dispositivo e il numero di serie. Dopo aver verificato che si tratta della colonnina di ricarica corretta, selezionare la posizione (automaticamente attivando la posizione nello smartphone o manualmente) e avviare la configurazione.

CONFIGURAZIONE

Questa è la parte più importante dell'avvio.

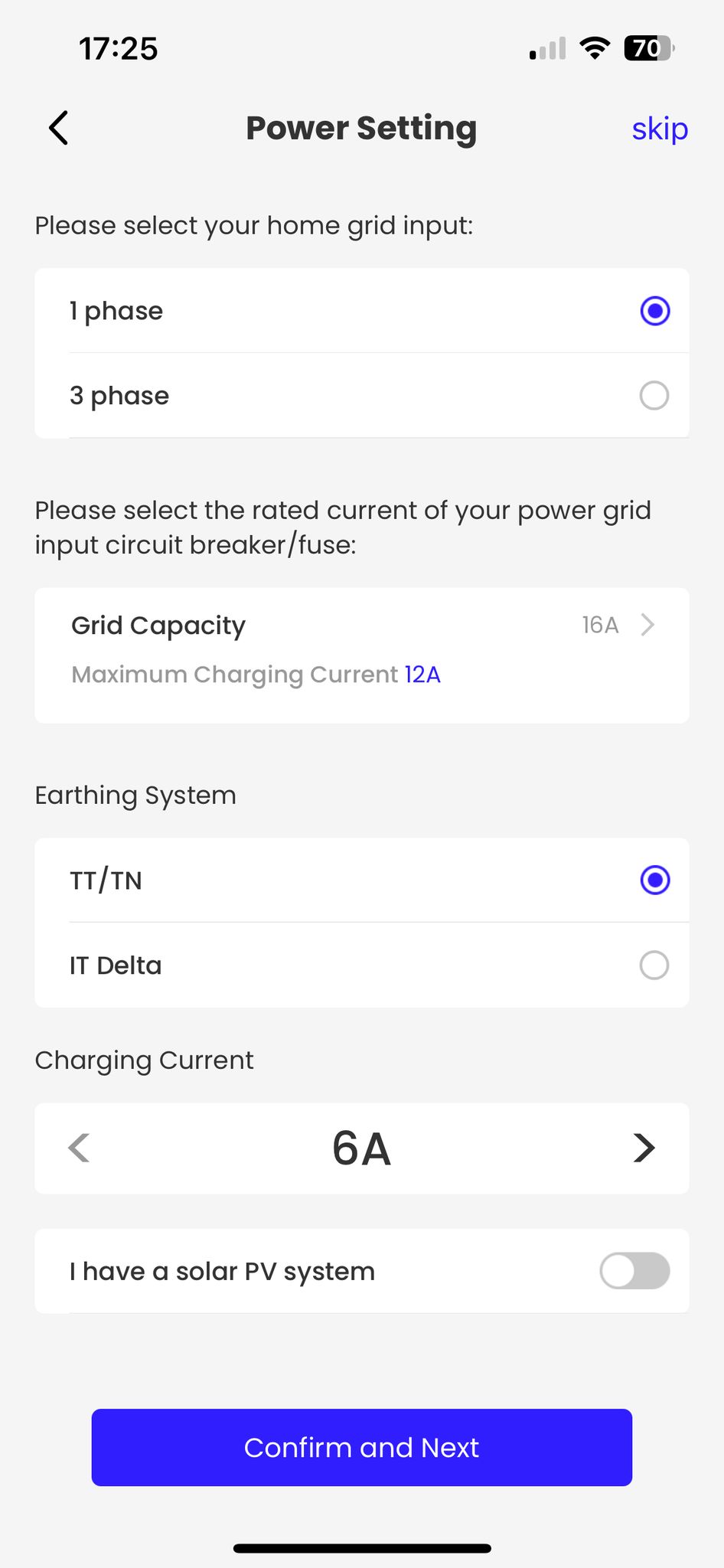

• Per prima cosa, accedi alle impostazioni di alimentazione. Questo passaggio è importante perché definirà la potenza massima dell'impianto e la potenza massima alla quale il veicolo può essere ricaricato (sarà sempre inferiore alla potenza disponibile). Un errore in questo passaggio potrebbe causare la violazione delle protezioni dell'installazione. È necessario inserire i seguenti dati:

1. Ingresso rete domestica: selezionare se l'impianto è monofase (1 fase) o trifase (3 fasi).
2. Corrente nominale dell'interruttore/fusibile dell'ingresso di rete: selezionare la corrente dell'interruttore differenziale del quadro elettrico. La corrente di carico sarà sempre inferiore.
3. Sistema di messa a terra: selezionare il sistema utilizzato nell'installazione. Di solito si tratta di un sistema TN/TT.
4. Corrente di carica: selezionare la corrente massima con cui verrà caricato il veicolo elettrico. Sarà sempre inferiore alla corrente nominale di ingresso alla rete.

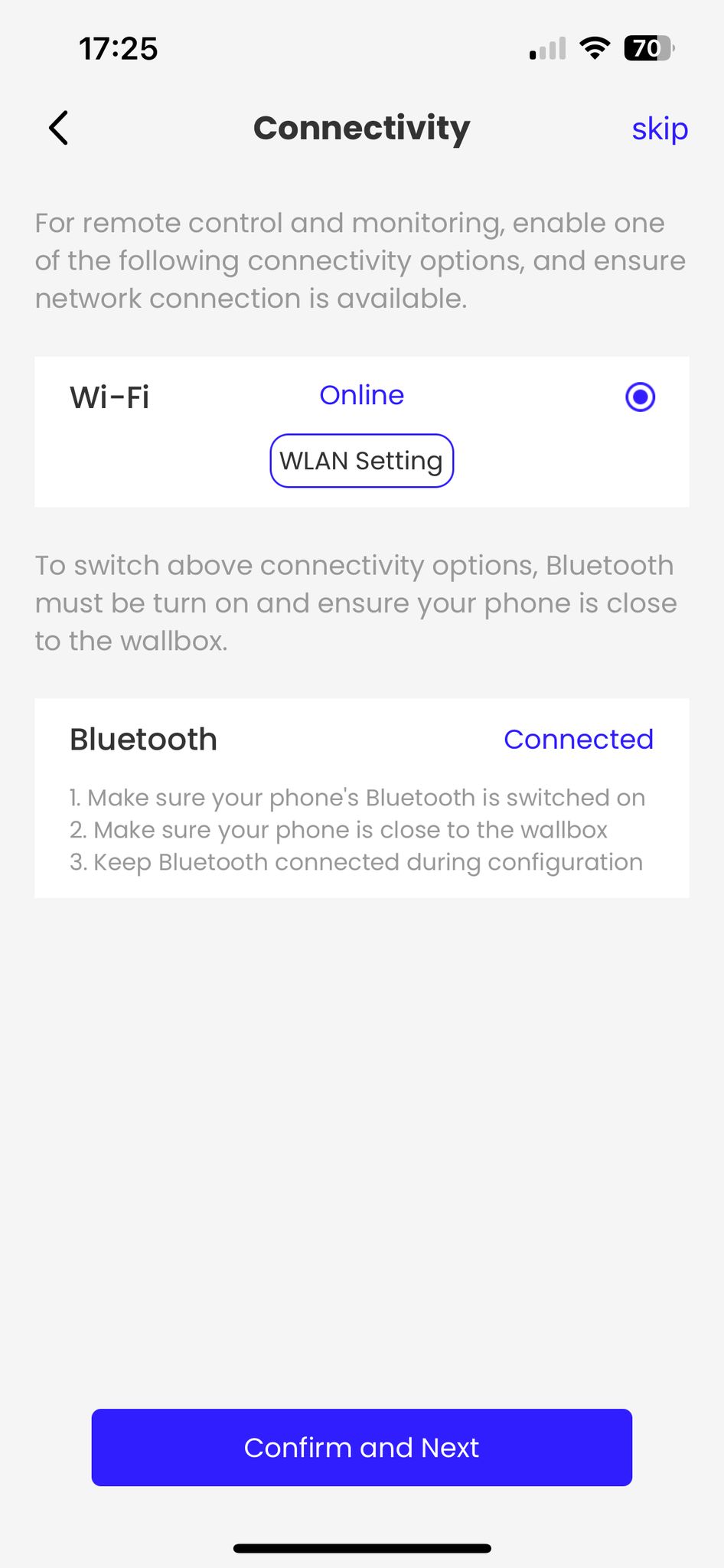

• Quindi entra in gioco la connettività. Scegli come verrà collegato il caricabatterie per monitorarlo durante l'uso. diverse opzioni.

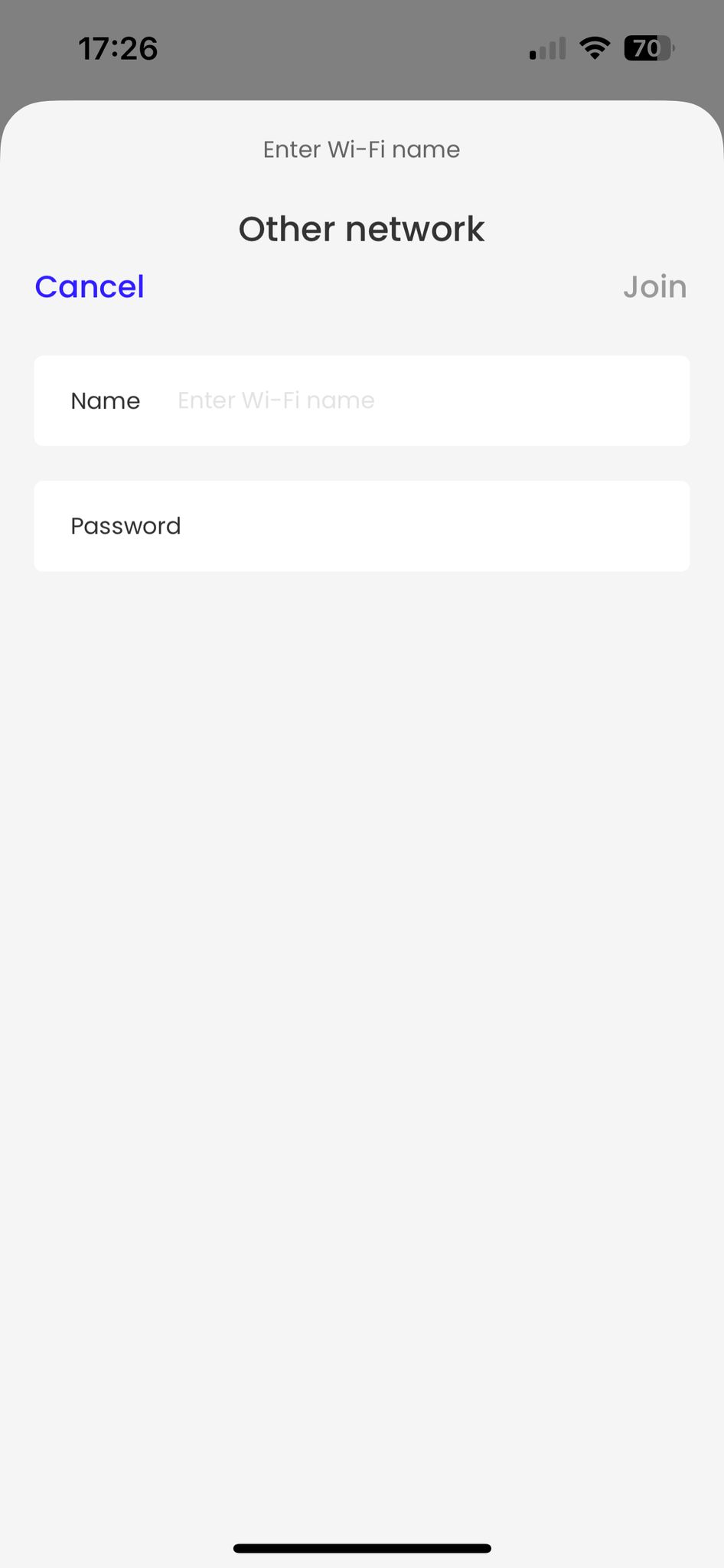

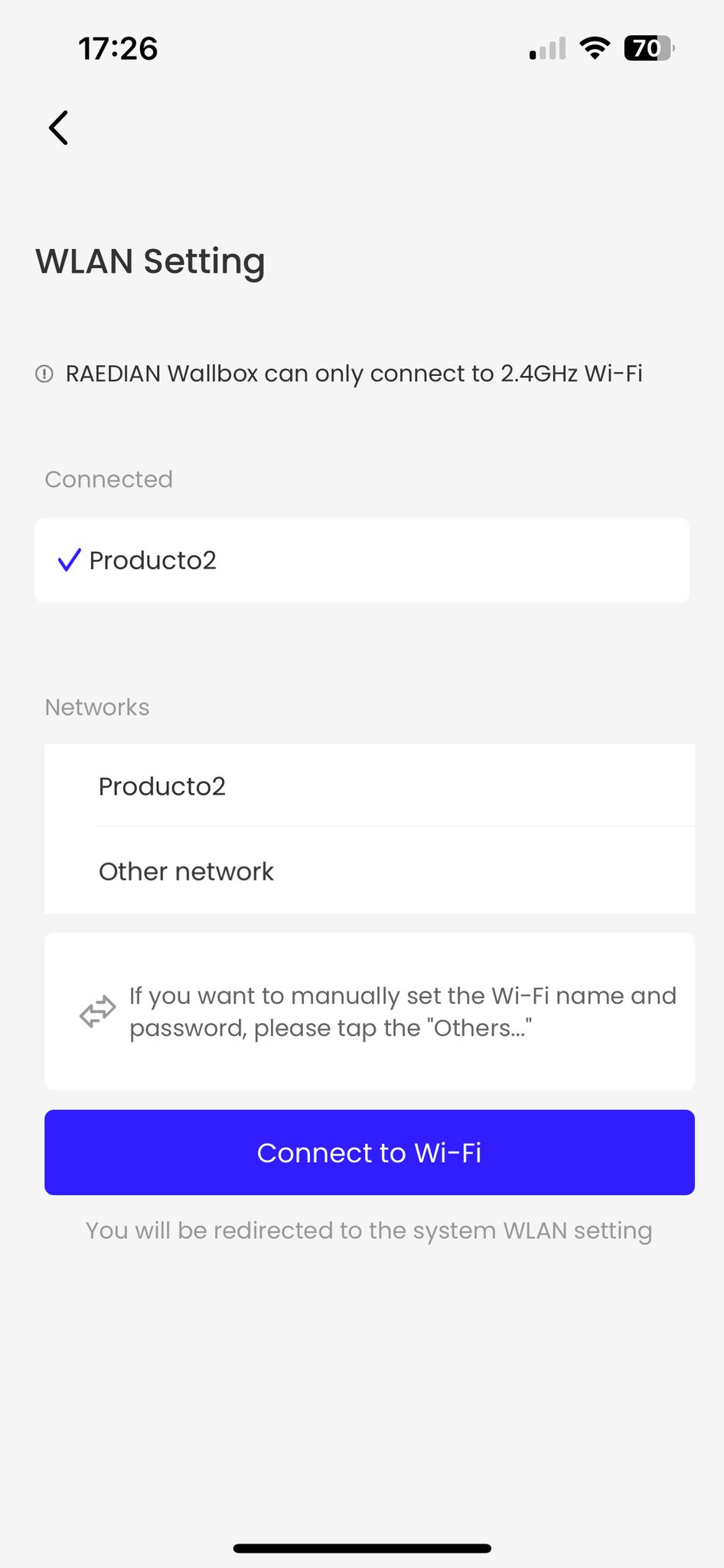

1. WiFi. Disponibile in tutte le gamme RAEDIAN. È necessaria una rete a 2,4 GHz. Nome della rete + password. Tipico per installazioni residenziali o commerciali con un singolo punto di ricarica.
2. Bluetooth: disponibile in tutte le gamme RAEDIAN. Una volta impostato, si connette automaticamente quando si trova nelle vicinanze della colonnina di ricarica. Tipico per il monitoraggio locale, gli aggiornamenti e i rapporti.
3. Ethernet: disponibile sulle gamme NEX e GEMINI. Tipico delle installazioni commerciali o con più di un punto di ricarica, per collegare le colonnine di ricarica in cascata.
4. 4G: gamme NEX, GEMINI e NEO con eSIM integrata. È possibile utilizzare la eSIM incorporata nella colonnina di ricarica oppure inserire una SIM fisica da parte del cliente (purché sia sbloccata). Tipico dei sistemi in cui non è possibile portare la rete WiFi o Ethernet.

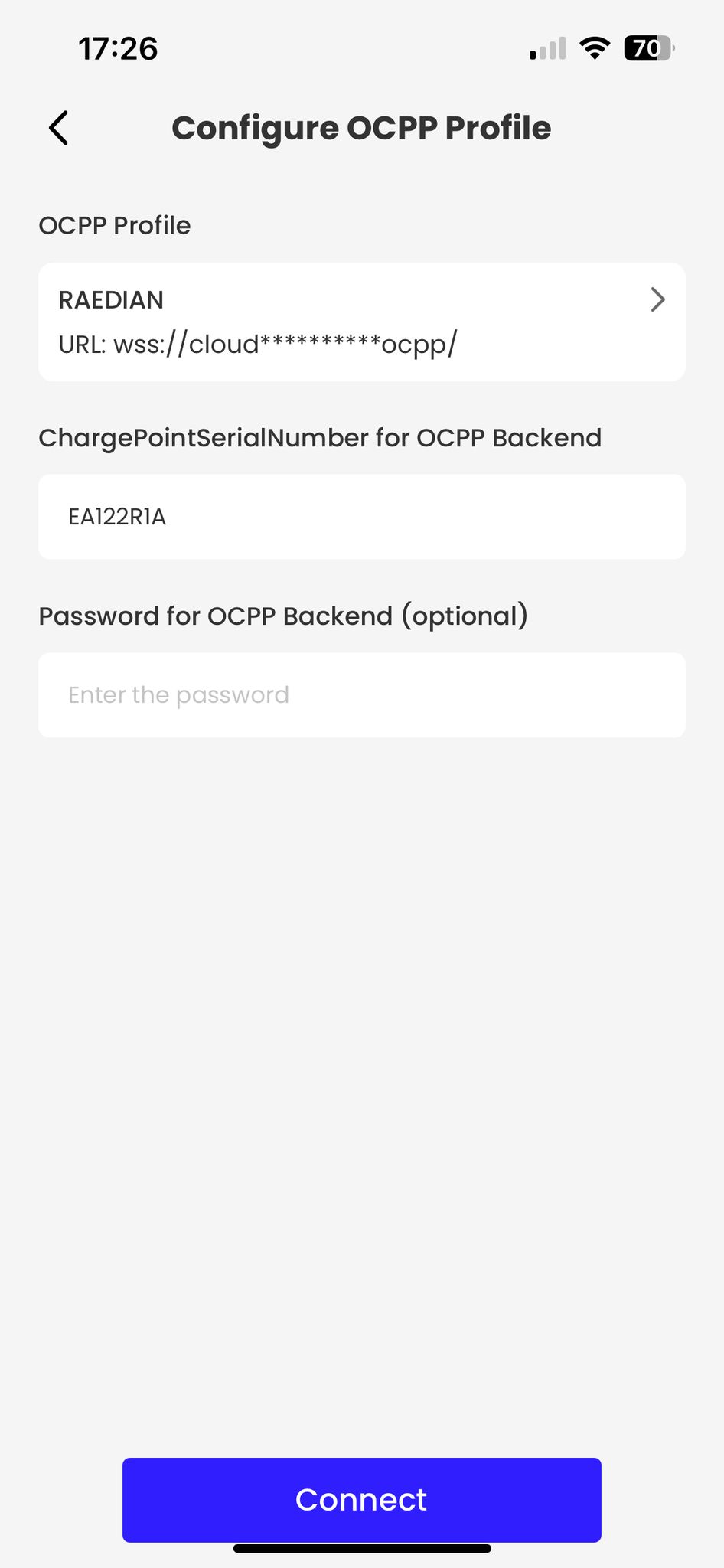

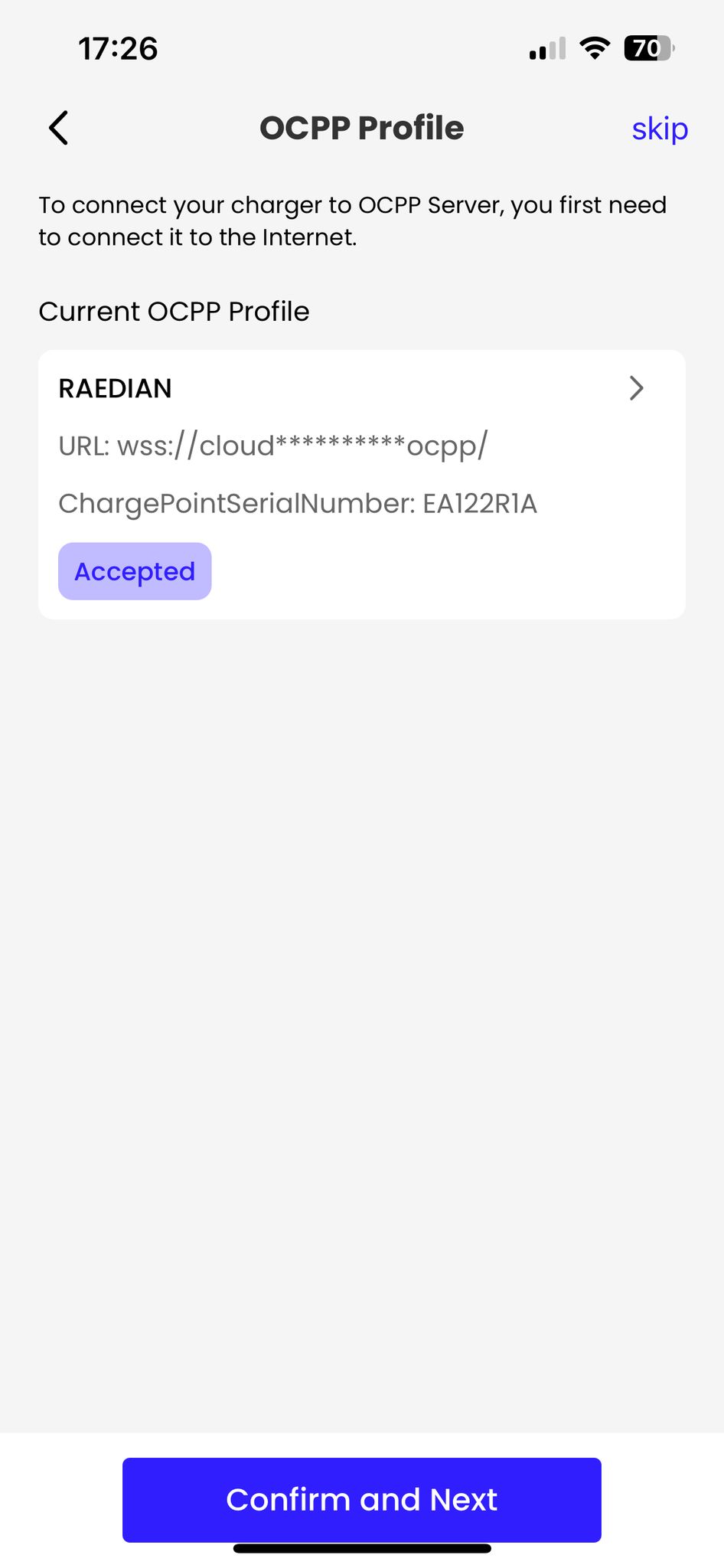

• Il passo successivo è il profilo OCPP, se e quando è necessario monitorare, gestire i consumi, gli addebiti e i report tramite piattaforme di terze parti. Si tratta quindi di un passaggio opzionale. Viene visualizzato il profilo OCPP 1.6 di RAEDIAN, nel menu a tendina vengono scritte le credenziali (profilo OCPP e password) dell'applicazione di terze parti. È necessario che accettino il protocollo OCPP 1.6.

• Successivamente, accesso. Qui si definisce come avverrà l'interazione tra la colonnina di ricarica e la persona. Due opzioni.

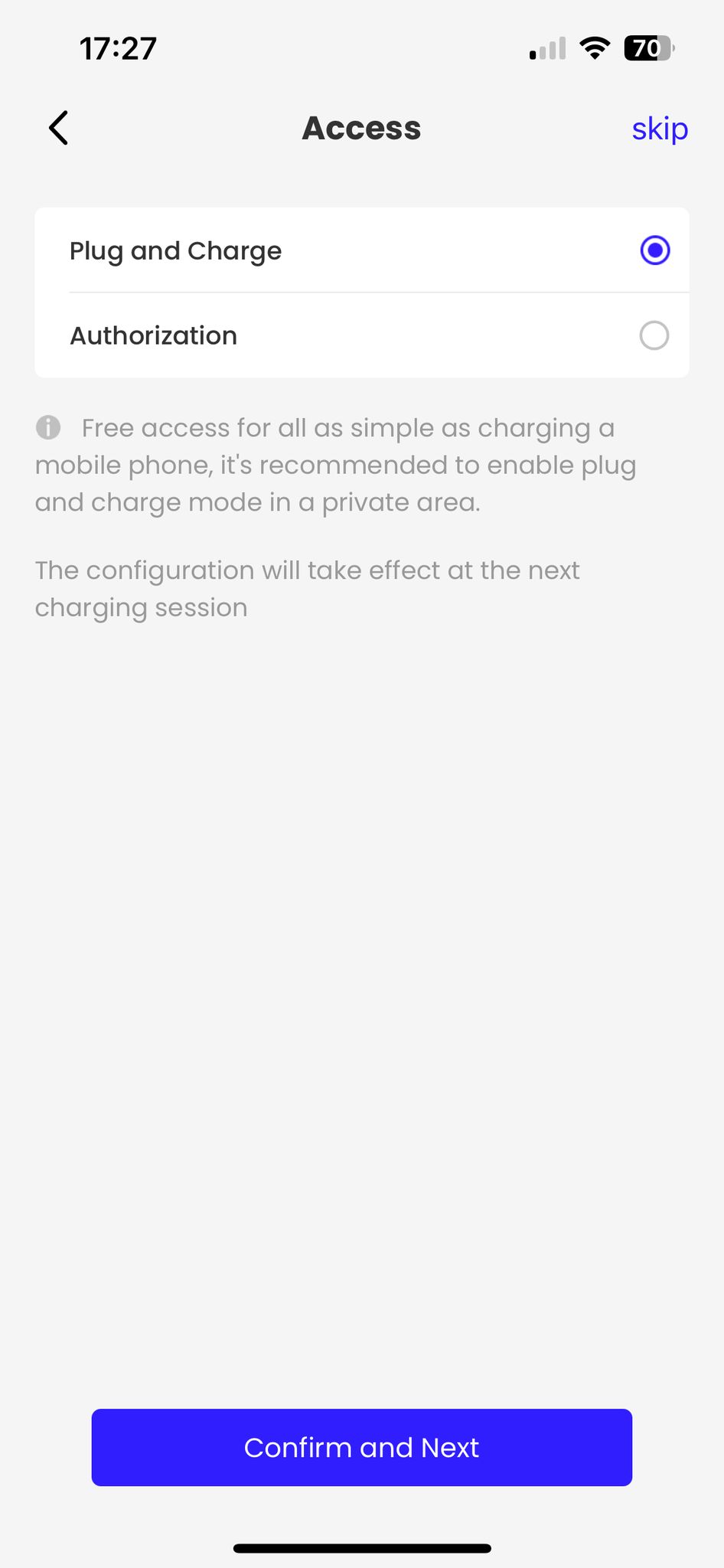

1. Plug & Play: non sono necessarie credenziali. Più comune nelle case monofamiliari o in qualche tipo di azienda dove chiunque può caricare.

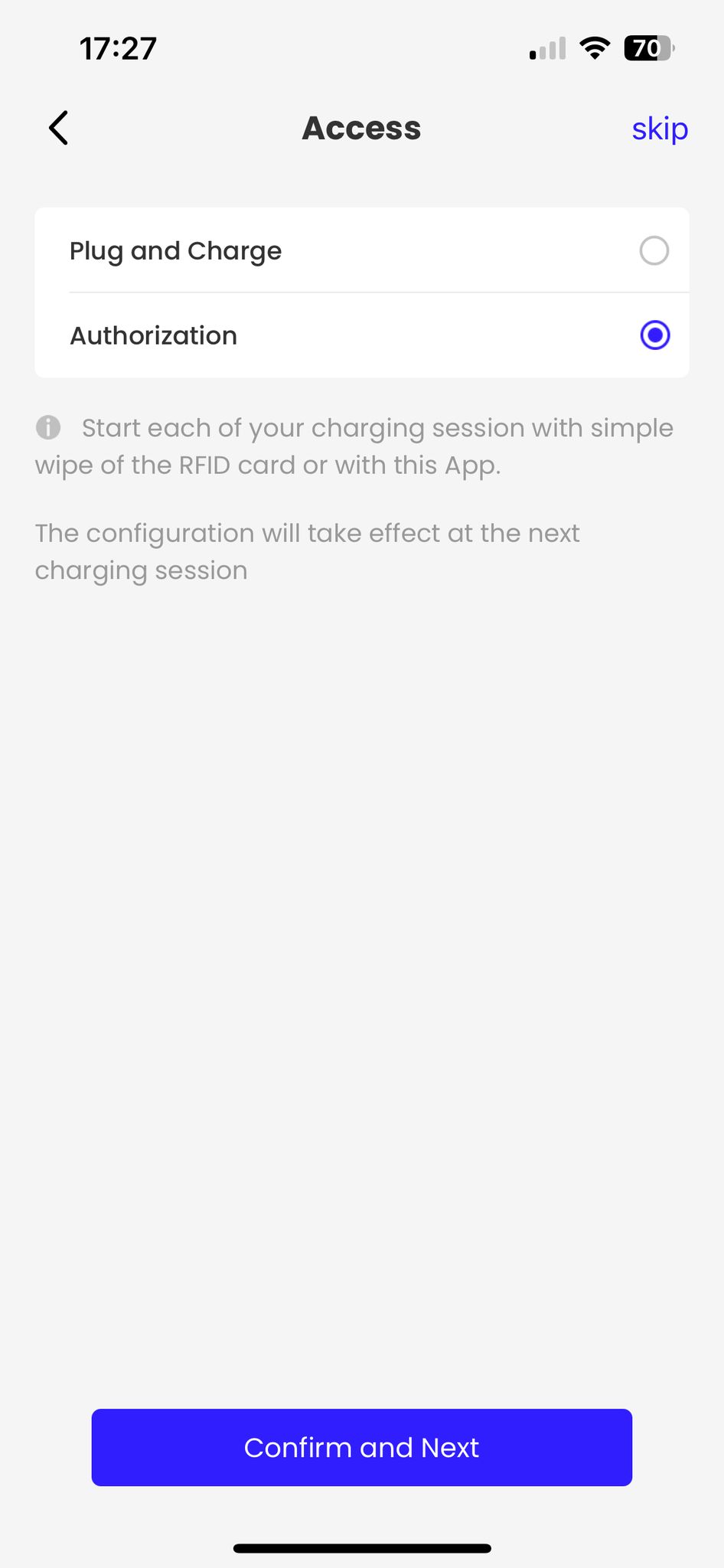

2. Autorizzazione: con tessera RFID o tramite accesso con l'App. Nei casi in cui è previsto che solo determinate persone possano ricaricare, come ad esempio un parcheggio pubblico o un'azienda

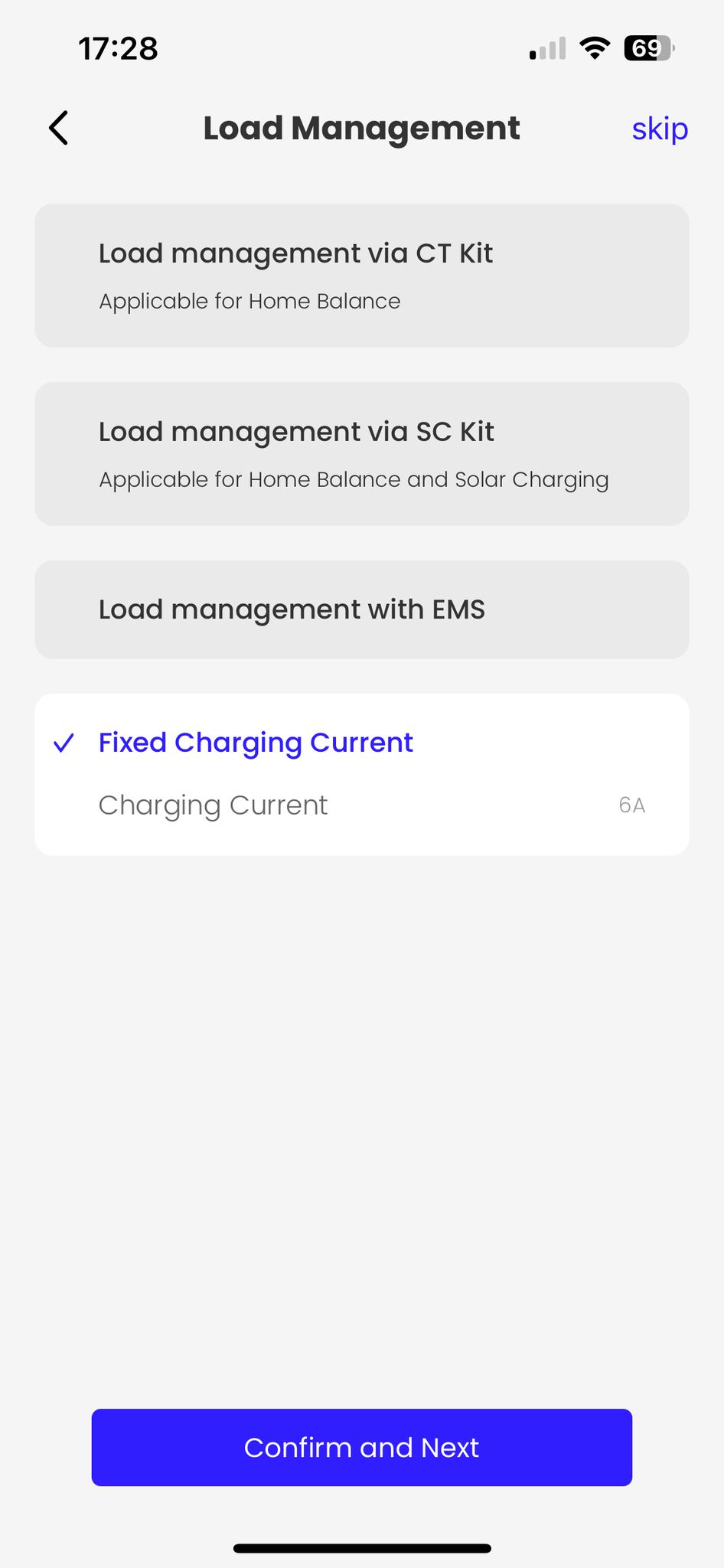

• Il passo successivo è la gestione della ricarica. Si tratta di una fase importante perché definisce le modalità di ricarica del veicolo elettrico. Esistono diverse opzioni:

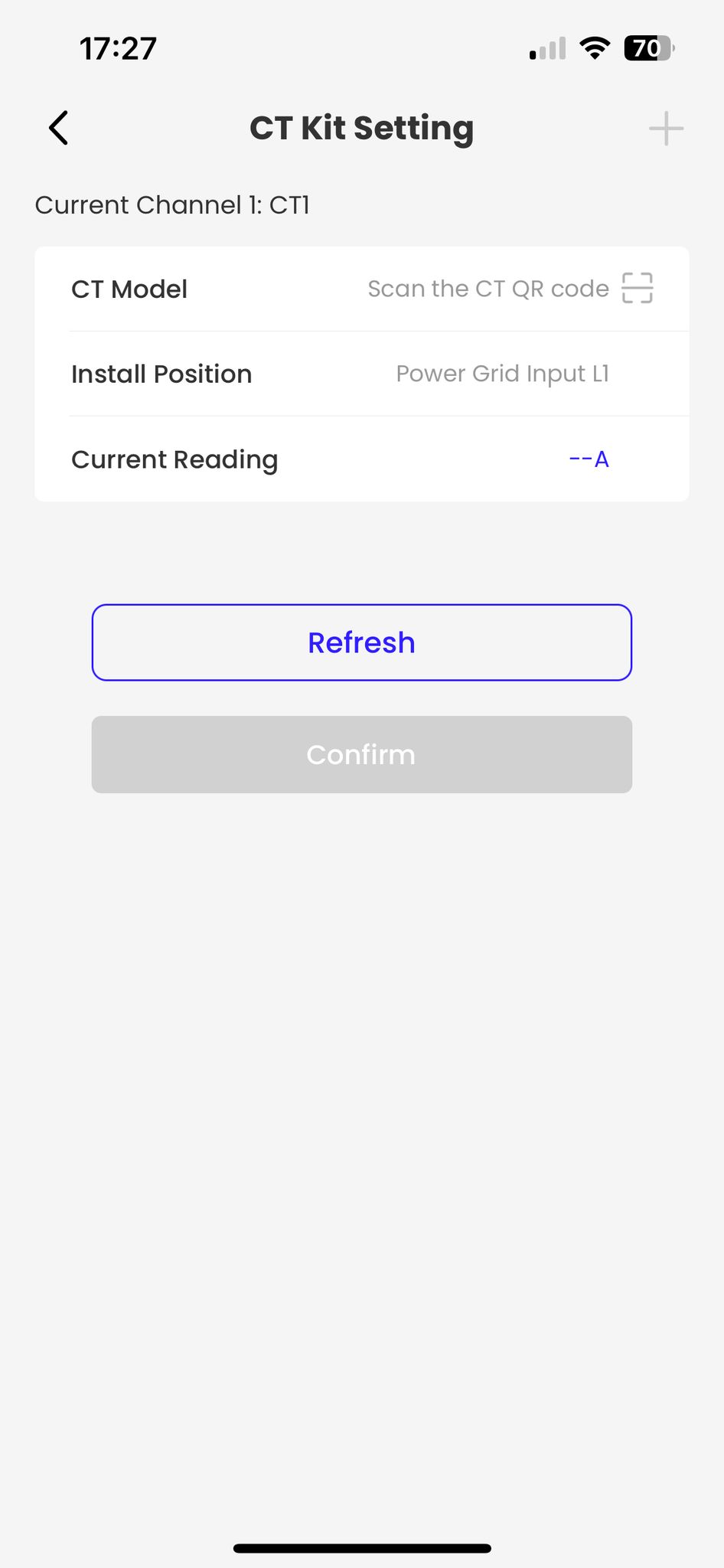

1. Gestione della ricarica tramite kit CT: è comune nelle colonnine di ricarica residenziali, dove c'è una sola colonnina di ricarica per installazione.

Il kit CT è il morsetto toroidale incorporato nella scatola della colonnina di ricarica . Per le installazioni trifase, saranno necessarie 2 pinze aggiuntive (RD-NEO-CT-80A). Questi morsetti leggono il consumo dell'impianto e consentono alla colonnina di ricarica di caricare con la massima potenza disponibile sulla linea, in modo da produrre una carica efficiente e sicura.

Il codice QR sui morsetti deve essere scansionato nell'App. I morsetti sono collegati a un adattatore, anch'esso fornito nella confezione, che a sua volta deve essere collegato alla colonnina di ricarica tramite cavo di rete per il bilanciamento della carica.

La pinza deve essere posizionata in modo da leggere correttamente i dati. Si controlla semplicemente se la lettura della corrente dà un dato positivo. In caso contrario, deve essere collegata nella direzione opposta.

Nel caso di installazioni trifase, è necessario indicare la posizione di installazione di ciascuna pinza (L1, L2, L3). Nelle installazioni monofase, è necessario indicare solo una posizione (L1).

Se si dispone di un'installazione monofase di pannelli solari, è possibile aggiungere un morsetto supplementare all'uscita dell'inverter, indicarlo nell'App e caricare solo con l'energia solare in eccesso(Solar Only).

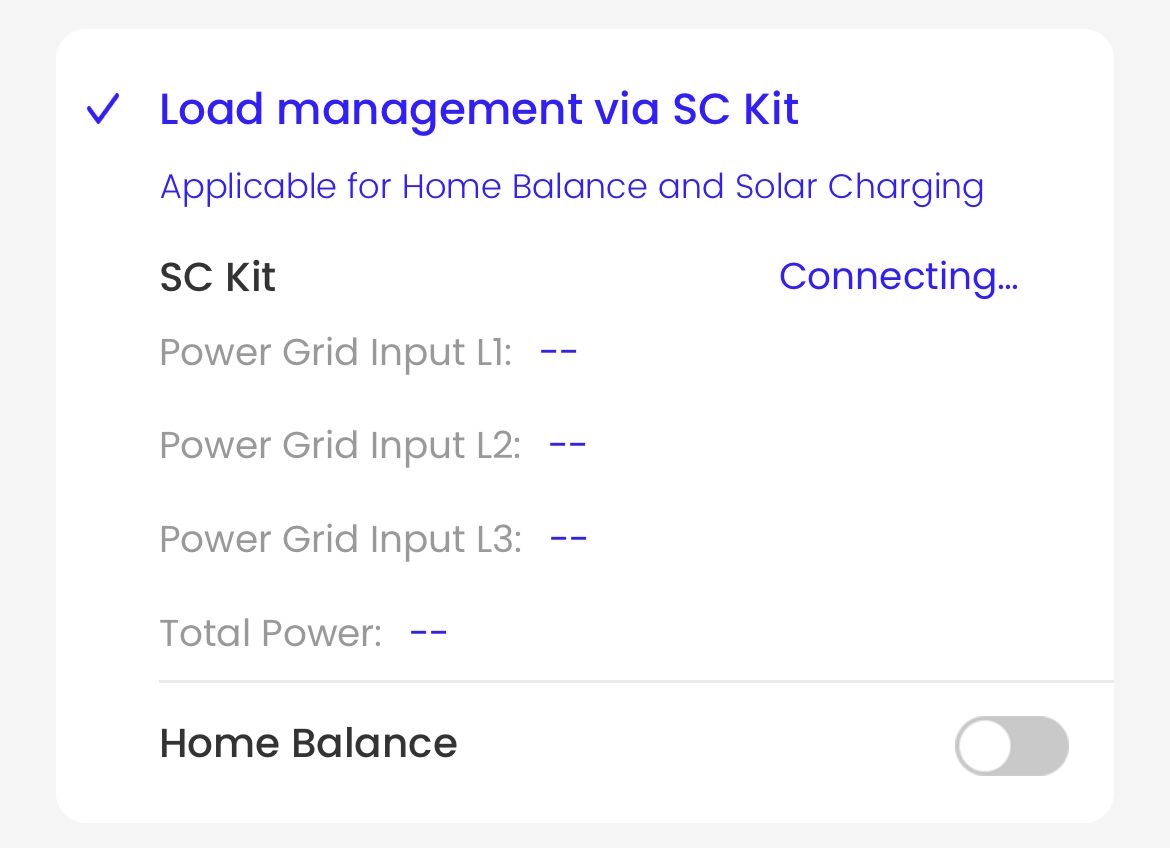

2. Gestione della carica tramite SC Kit: comune nelle installazioni residenziali con sistemi solari trifase o nelle installazioni commerciali e industriali

SC Kit è uno Smart Meter bidirezionale aggiuntivo per guida DIN di RAEDIAN. Sono disponibili modelli monofase e trifase, con morsetti inclusi per leggere il consumo dell'impianto.

Si collega via RS485 all'adattatore, fornito nella scatola del caricabatterie, che a sua volta è collegato via cavo di rete alla colonnina di ricarica e viene letto tramite l'App. I morsetti leggono il consumo dell'impianto e consentono alla colonnina di ricarica di caricare con la massima potenza disponibile sulla linea, in modo da produrre una carica efficiente e sicura.

Ha l'opzione della funzione Solar Only (carica esclusivamente con la radiazione solare in eccesso). Essendo un misuratore bidirezionale, non sono necessari morsetti aggiuntivi, poiché legge la potenza in entrata e in uscita.

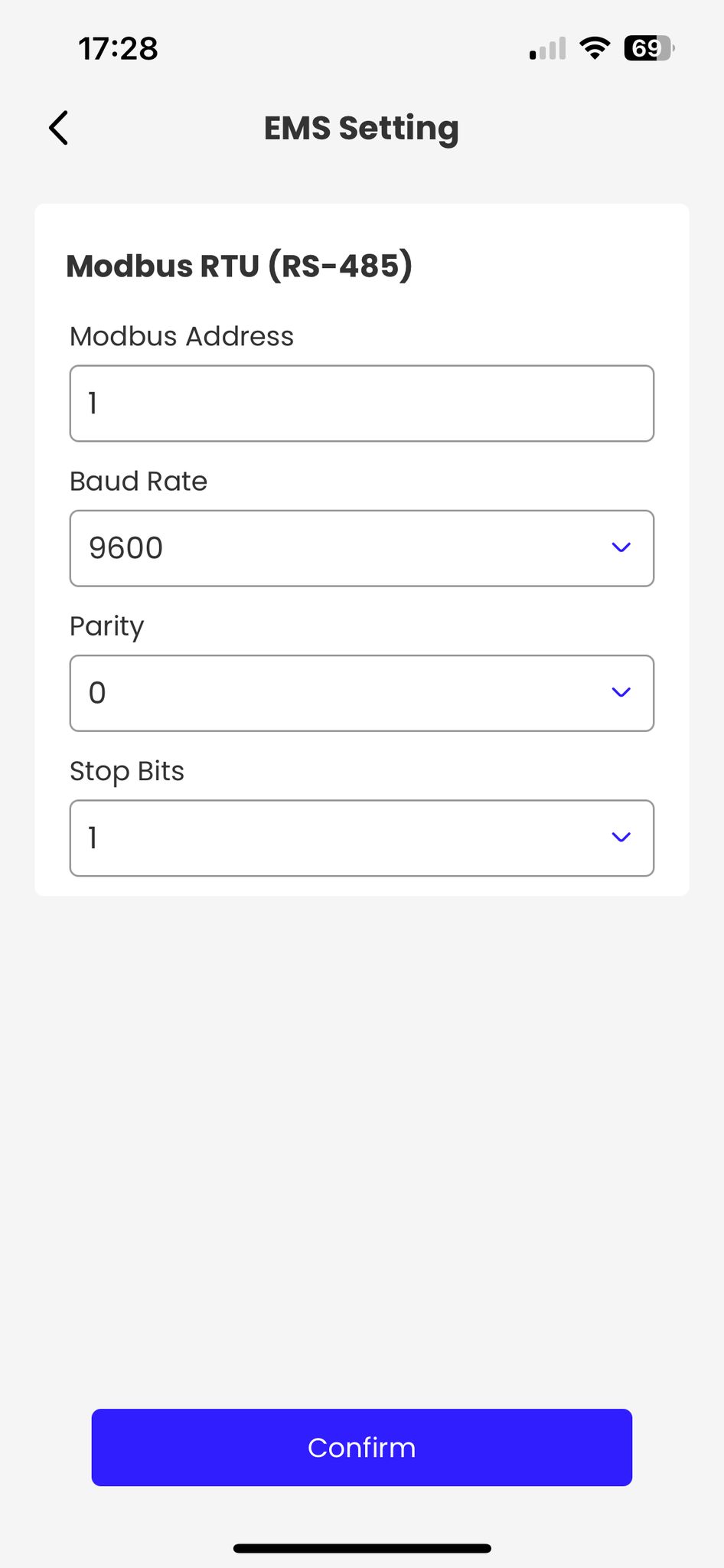

3. Gestione della carica tramite EMS: tipica degli installatori o dei clienti che lavorano con applicazioni di terze parti.

Con uno Smart Meter esterno. L'adattatore del caricabatterie è collegato allo Smart Meter tramite RS485.

Per il corretto funzionamento è necessario indicare i dati dello Smart Meter: indirizzo Modbus, velocità di trasmissione, parità e bit di stop.

4. Corrente di carica fissa: è consuetudine nei casi in cui la colonnina di ricarica disponga di molta energia (un'azienda o un magazzino).

Impostare la colonnina di ricarica in modo che si carichi sempre alla stessa potenza. Occorre prestare attenzione perché, se la corrente impostata è superiore alla corrente disponibile, si attivano le protezioni elettriche dell'impianto. Questa è la modalità predefinita, la corrente è indicata sopra nella configurazione della potenza.

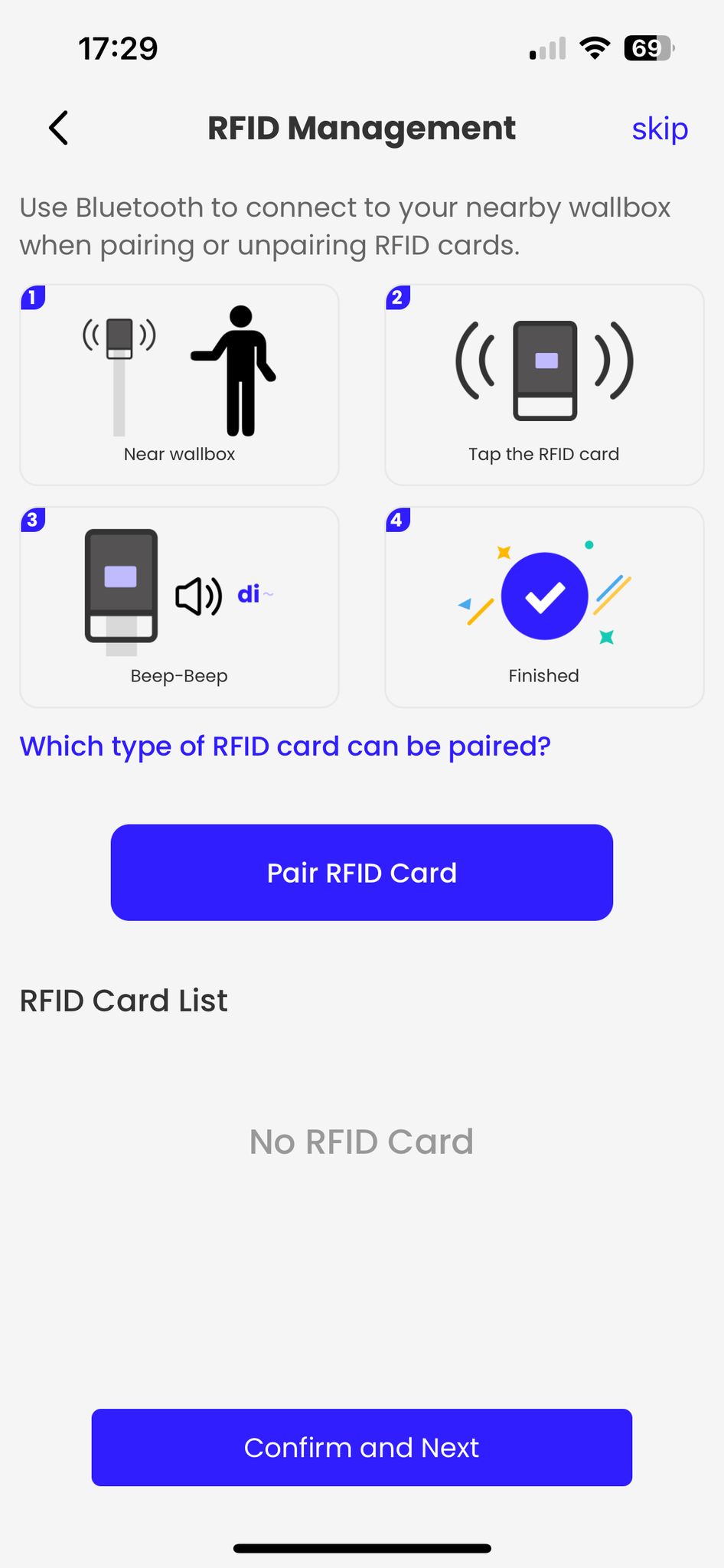

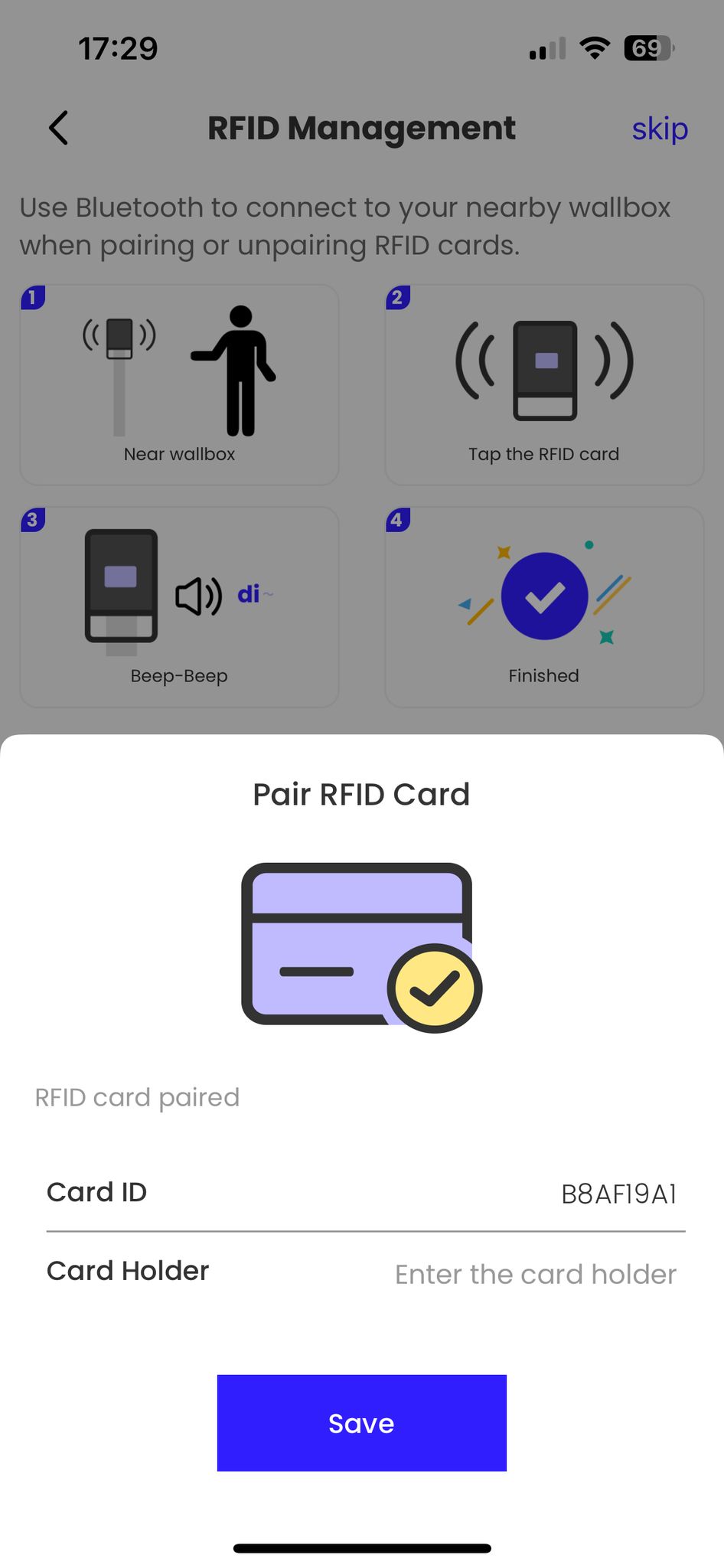

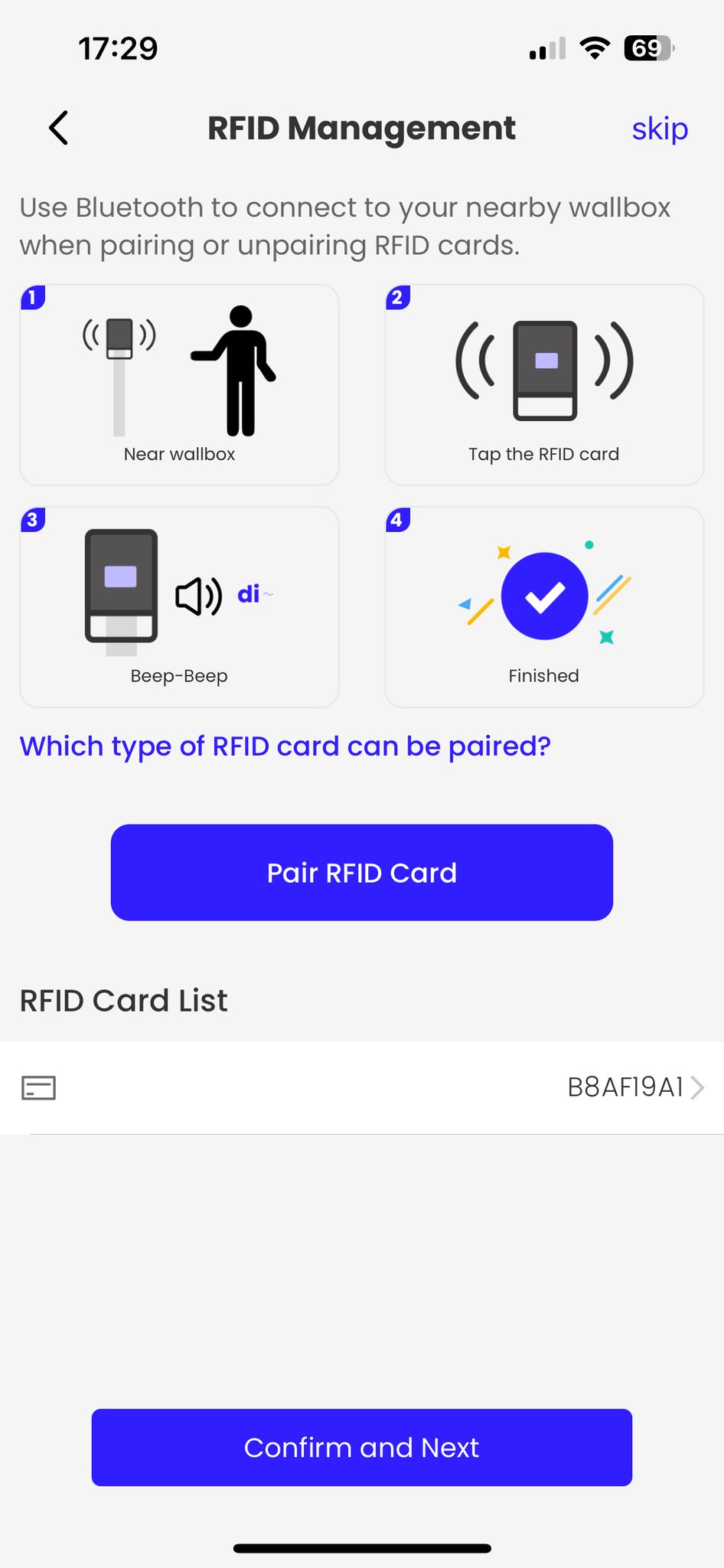

• Poi c'è la gestione RFID. Si tratta di una fase opzionale, comune quando l'accesso alla colonnina di ricarica è limitato a determinate persone, come ad esempio in un parcheggio pubblico, o nei casi in cui è necessario effettuare una ricarica indiretta in base al consumo (parcheggio in una comunità di quartiere, ospiti in un hotel). Assegnare le carte RFID al caricatore è molto semplice. Sul posto, la scheda viene passata attraverso il lettore del caricabatterie (situato nella parte inferiore del display), si sente un "bip", viene accettata e la scheda viene accoppiata.

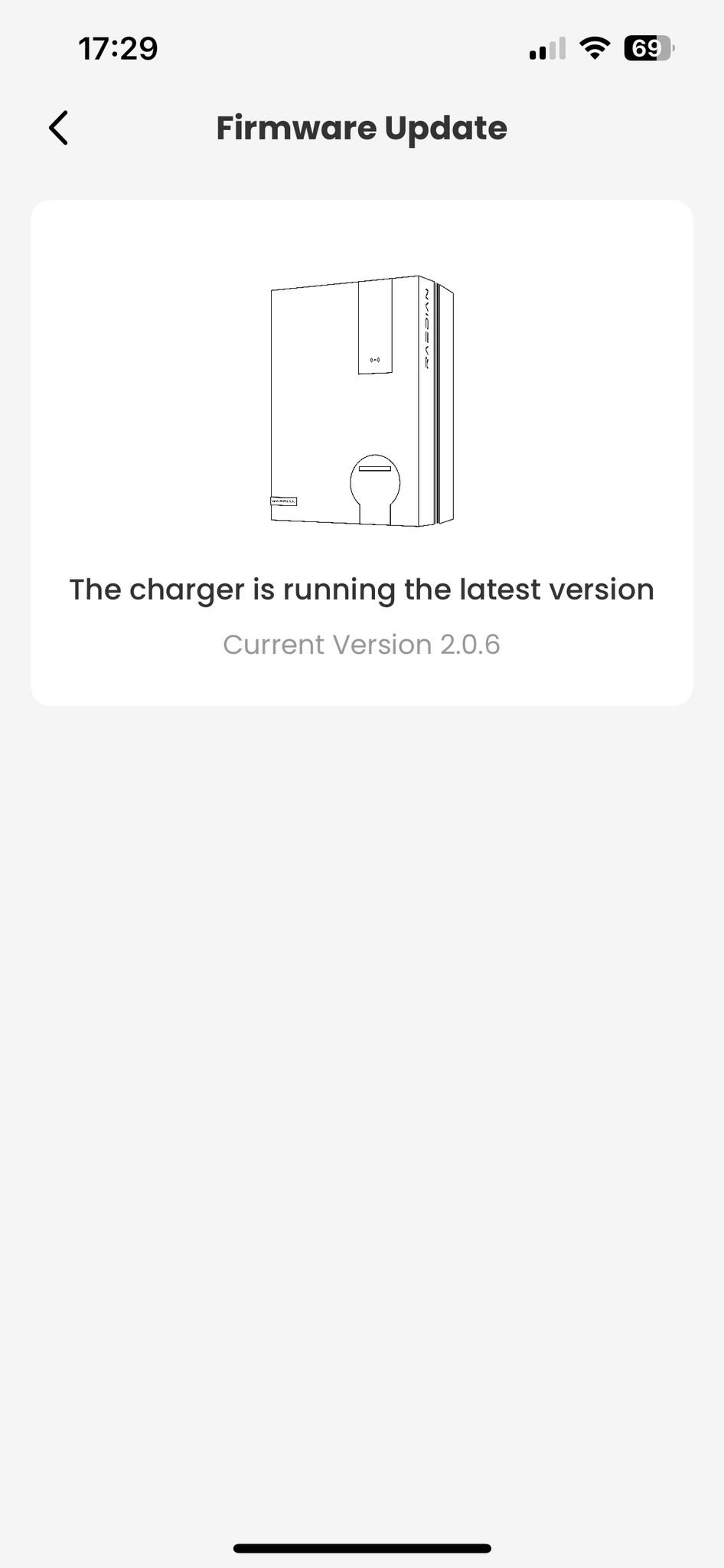

• L'ultimo passo della configurazione è l'aggiornamento del firmware. Si raccomanda vivamente di aggiornare il firmware della colonnina di ricarica durante l'avvio. Durante l'aggiornamento, che richiede alcuni minuti, non scollegare la colonnina di ricarica .

• Una volta che la colonnina di ricarica è stata aggiornata, confermare e scollegare. La colonnina di ricarica è ora pronta per l'uso.
