Installazione delle telecamere LPR

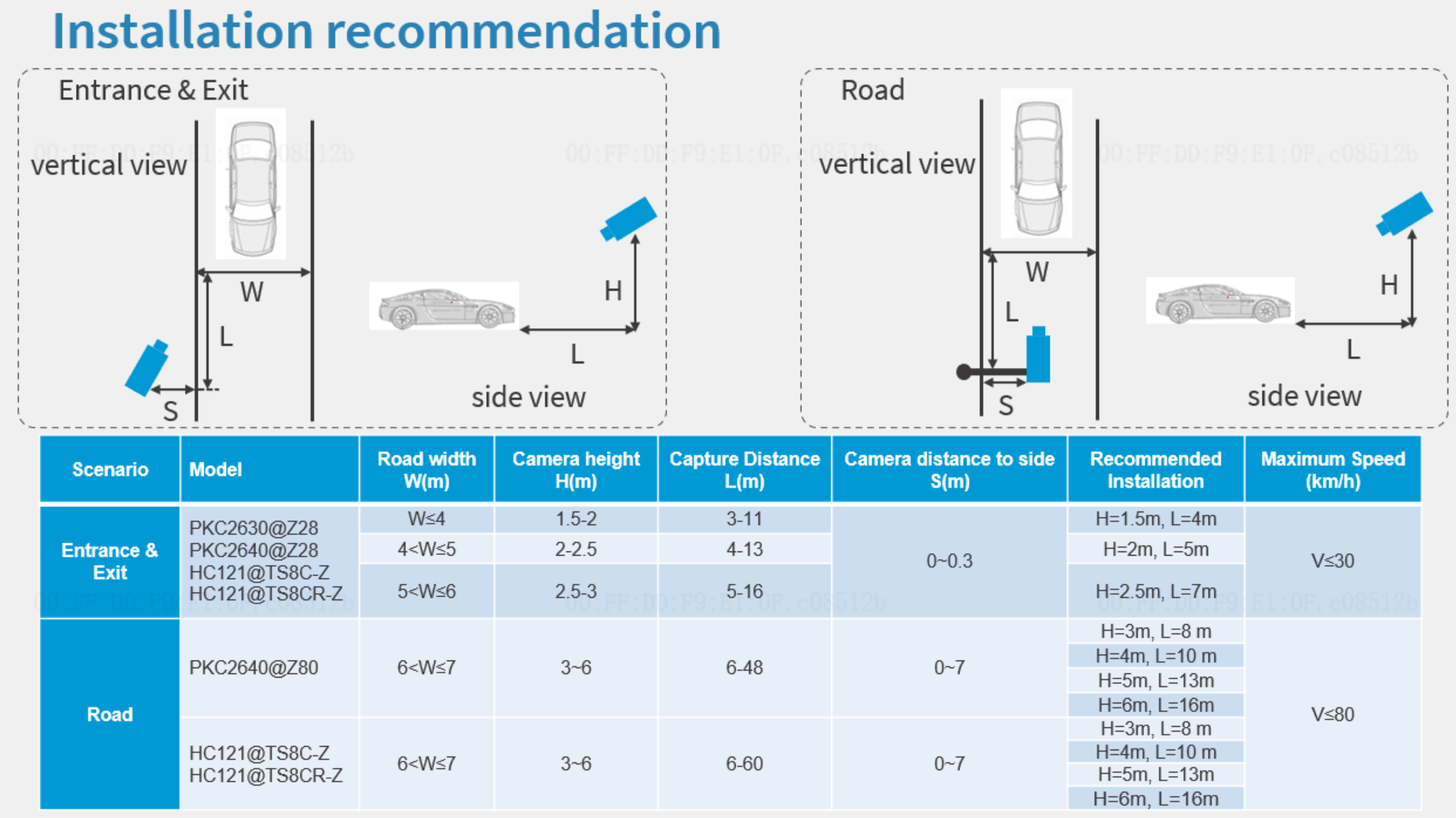

Nel seguente manuale e nello schema sono riportate le raccomandazioni del produttore per una corretta installazione delle telecamere LPR
Configurazione della telecamera LPR Uniview

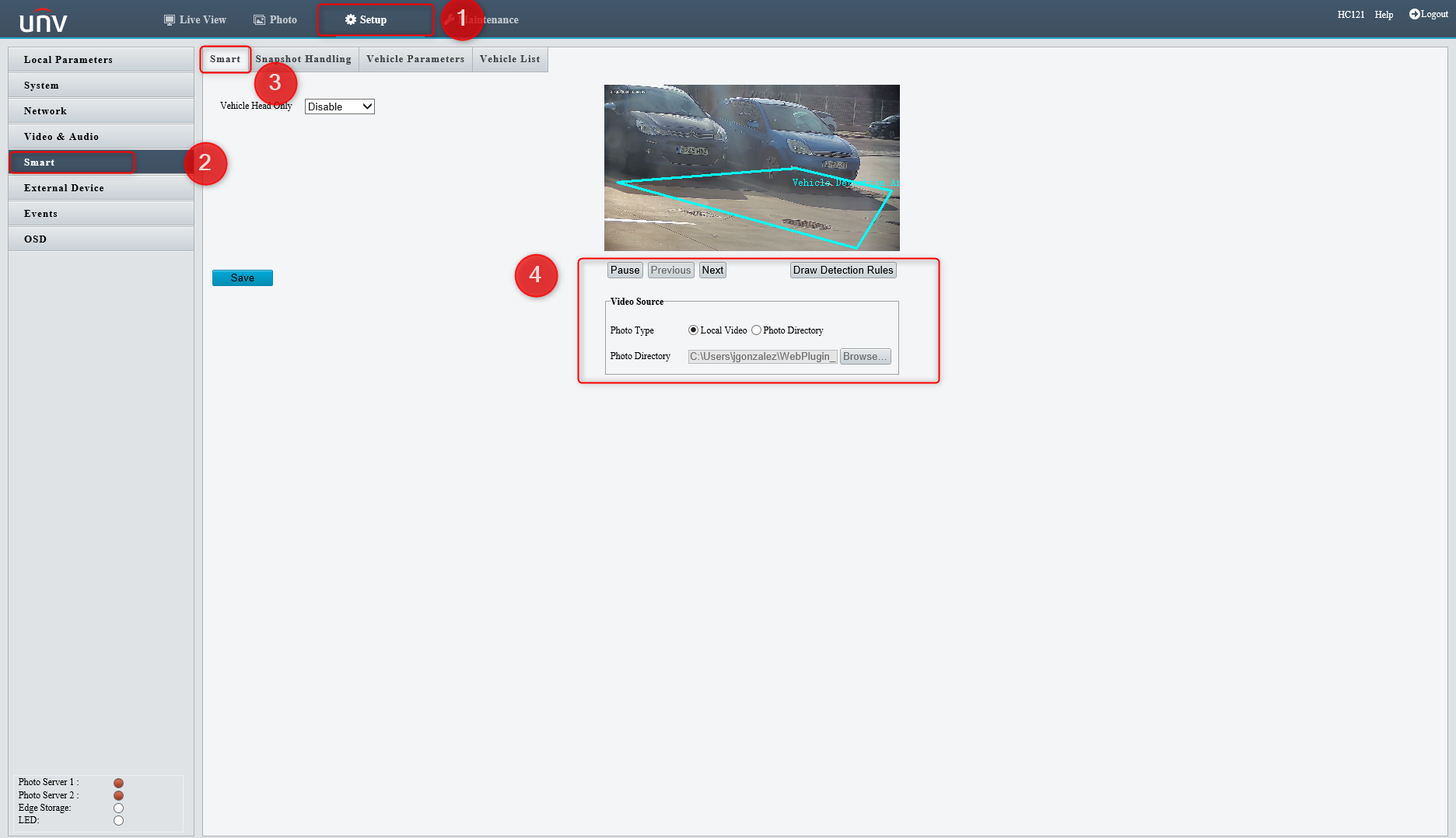

La configurazione della regola di rilevamento deve essere impostata selezionando draw detection rule, che deve essere il luogo in cui deve essere eseguito il rilevamento.

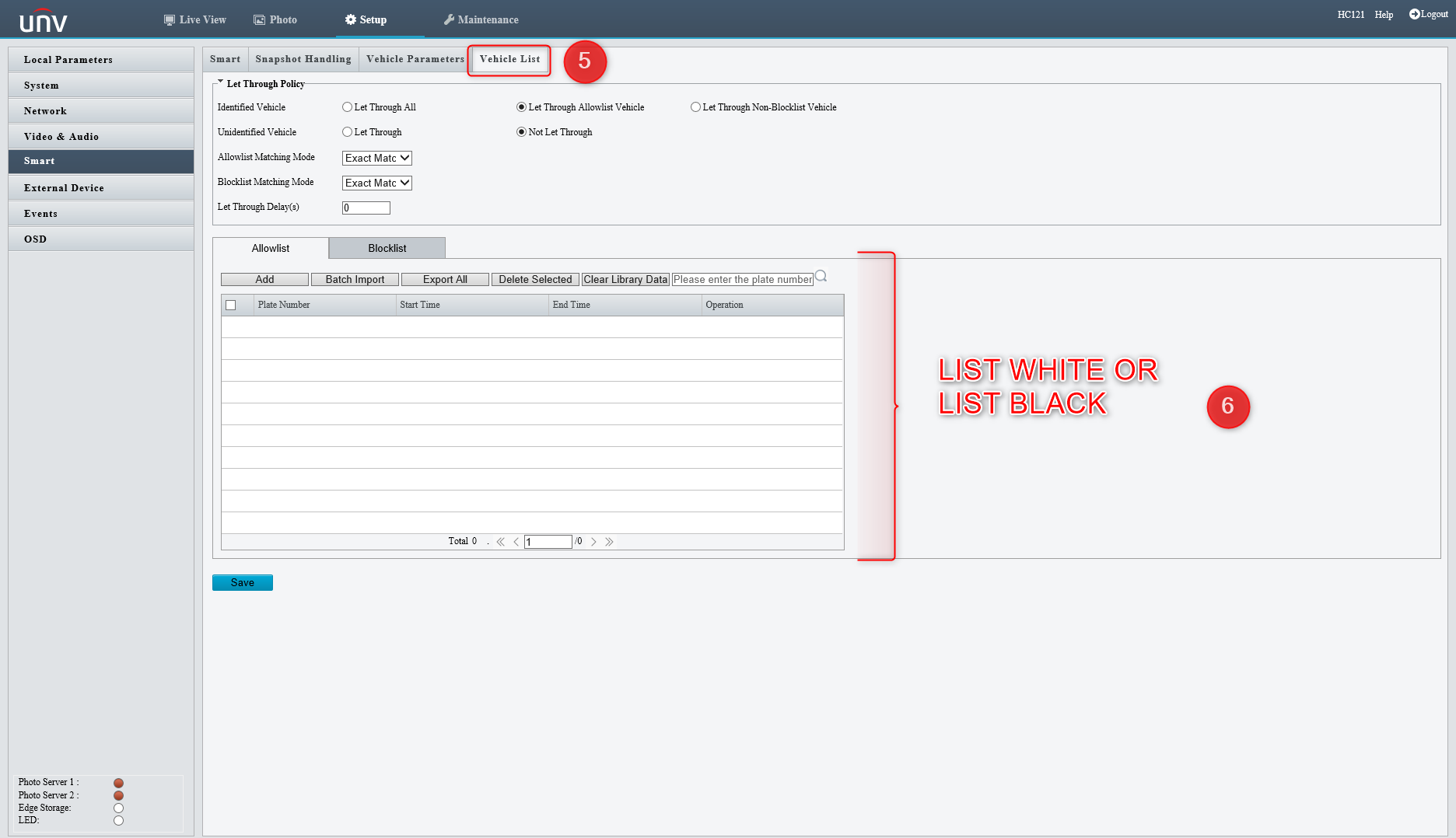

In questa sezione è possibile inserire le targhe che saranno autorizzate a passare nella lista bianca, o con carattere di avvertimento per qualsiasi motivo nella lista nera.
- Identified Vehicle - Veicoli identificati come presenti nella Allowlist o nella Blocklist. È possibile impostare 3 modalità:
- Let Through All - Tutti i veicoli possono passare
- Let Through Allowlist Vehicle - Solo i veicoli della lista bianca possono passare
- Let Through Non-Blocklist Vehicle - Possono passare solo i veicoli della lista nera
- Unidentified Vehicle - Veicoli non identificati né in Allowlist né in Blocklist.
- Let Through - I veicoli non presenti in nessuna delle due liste possono passare
- Not Let Through - Nessun veicolo può passare senza essere inserito in un elenco

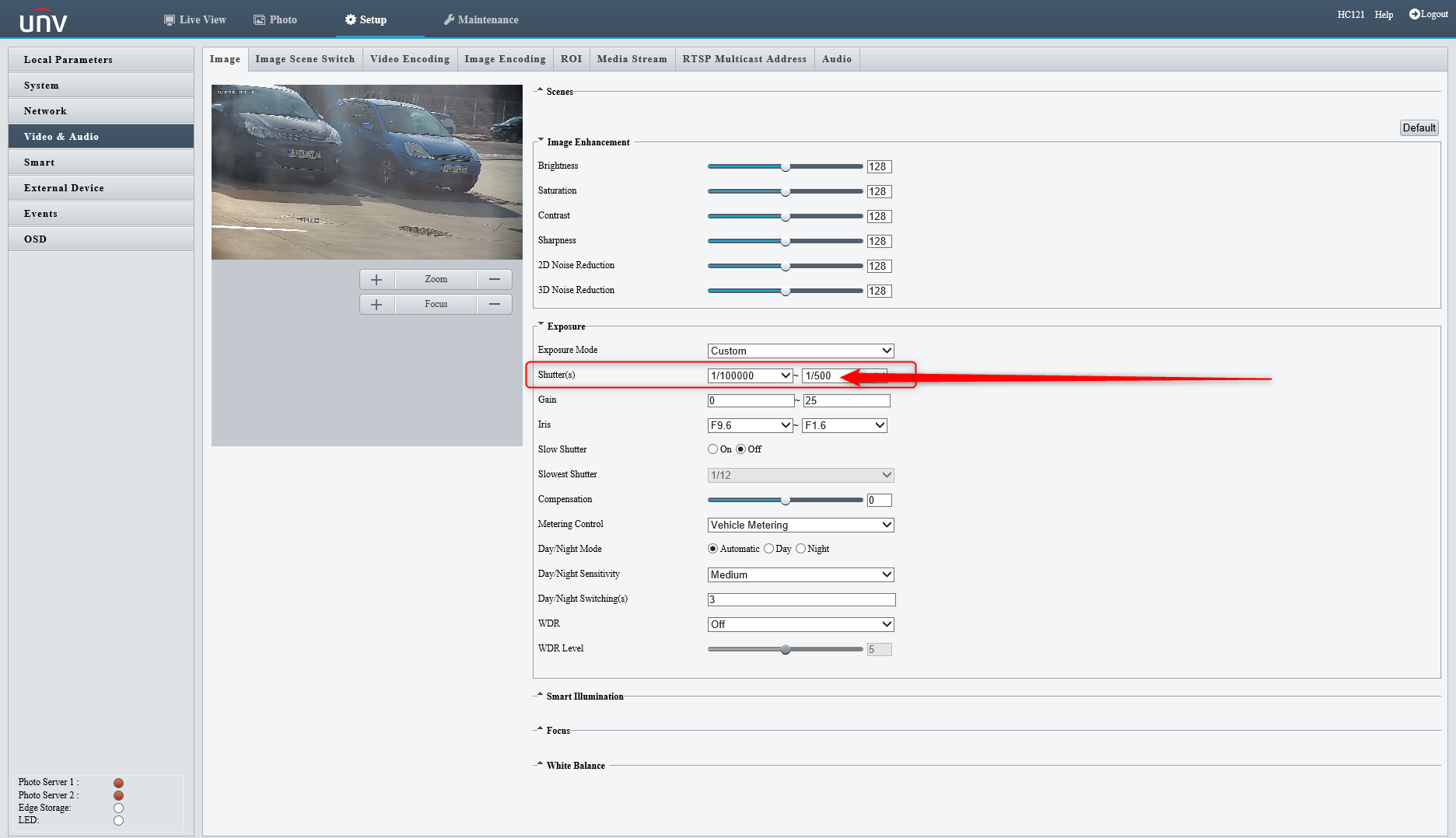

In questa sezione si regolano le esposizioni luminose per ottenere una regolazione ideale per la lettura delle targhe di notte; a seconda della scena che si presenta, si può impostare come valore standard un valore compreso tra 1/500 e 1/1000, ma questo valore sarà determinato dallo scenario che si presenta nell'installazione e dovrà essere regolato bene di notte.

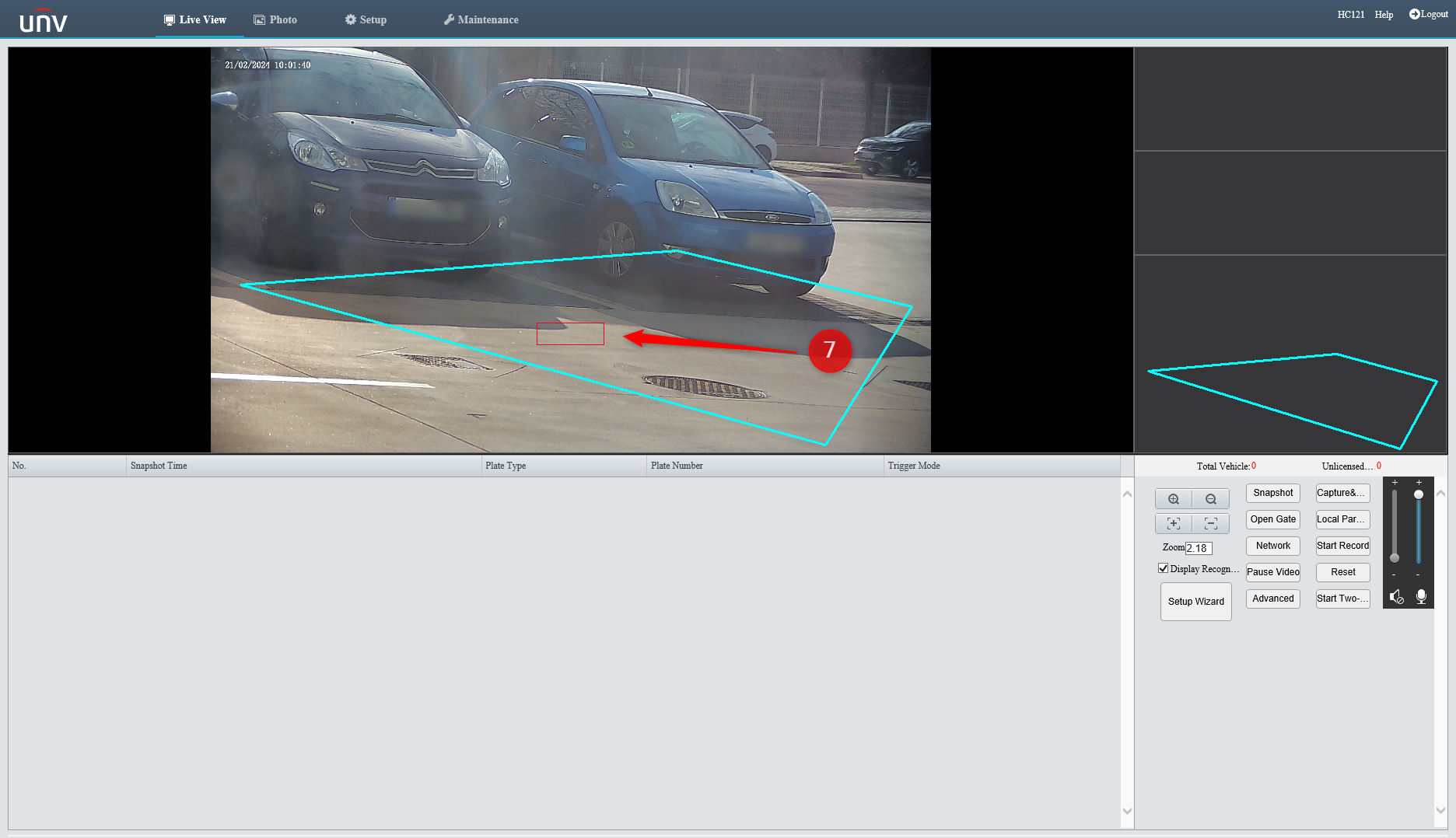

Per configurare l'impostazione di rilevamento, si procederà nella sezione Live View, dove è presente un riquadro rosso che determinerà le dimensioni della targa e che sarà sempre posizionato al centro dell'immagine.
Per regolare il riquadro rosso, l'auto deve essere posizionata all'interno dell'area di rilevamento blu, in modo che il riquadro sia posizionato sulla targa. Nel caso in cui l'inquadratura sia più grande o più piccola delle dimensioni della targa, sarà necessario utilizzare lo zoom+ o lo zoom- per adattarla alla targa, quindi la visuale della telecamera deve essere regolata in base alle dimensioni della targa.

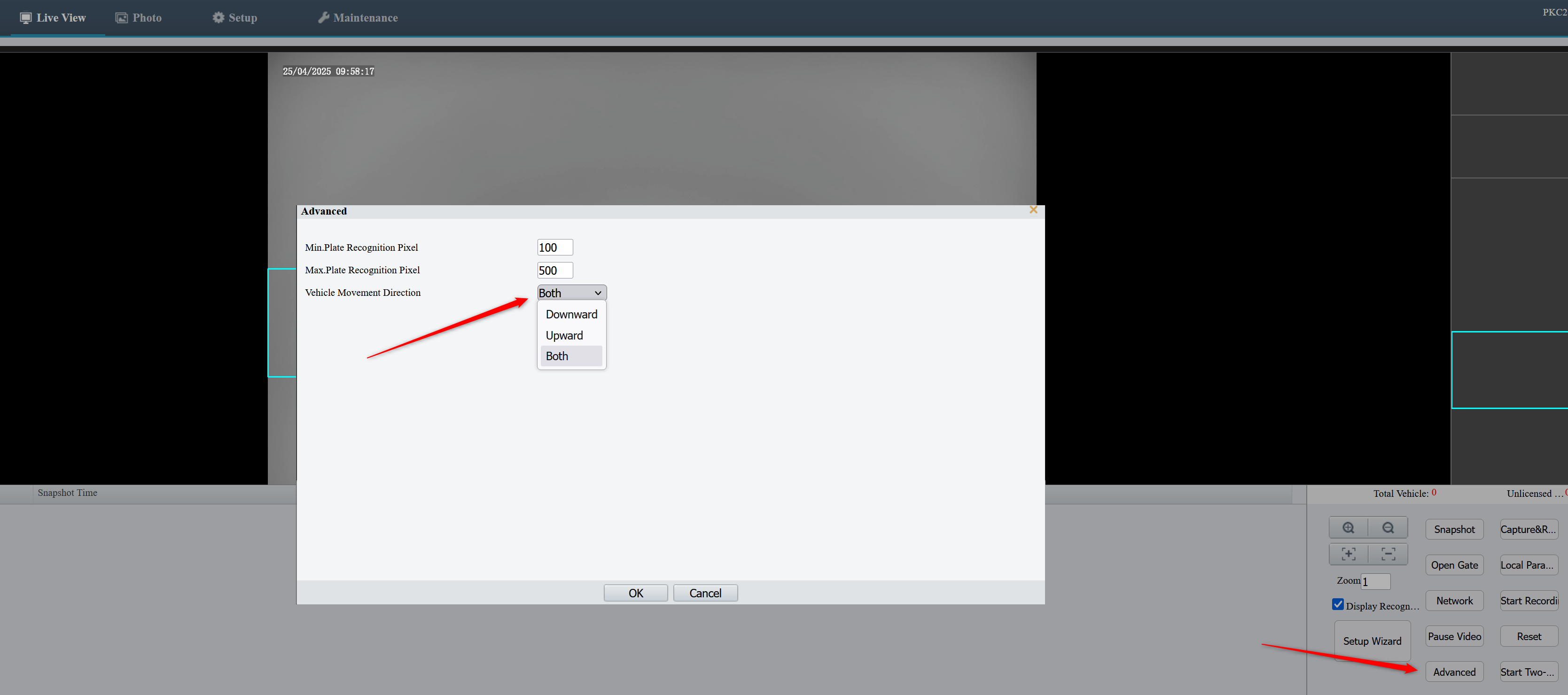

Per configurare il senso di marcia del veicolo, per i modelli che lo integrano Gamma PKC in avanti o in retromarcia (di default in entrambi), si configura nella sezione Live View-Advanced.
Metadati della telecamera LPR

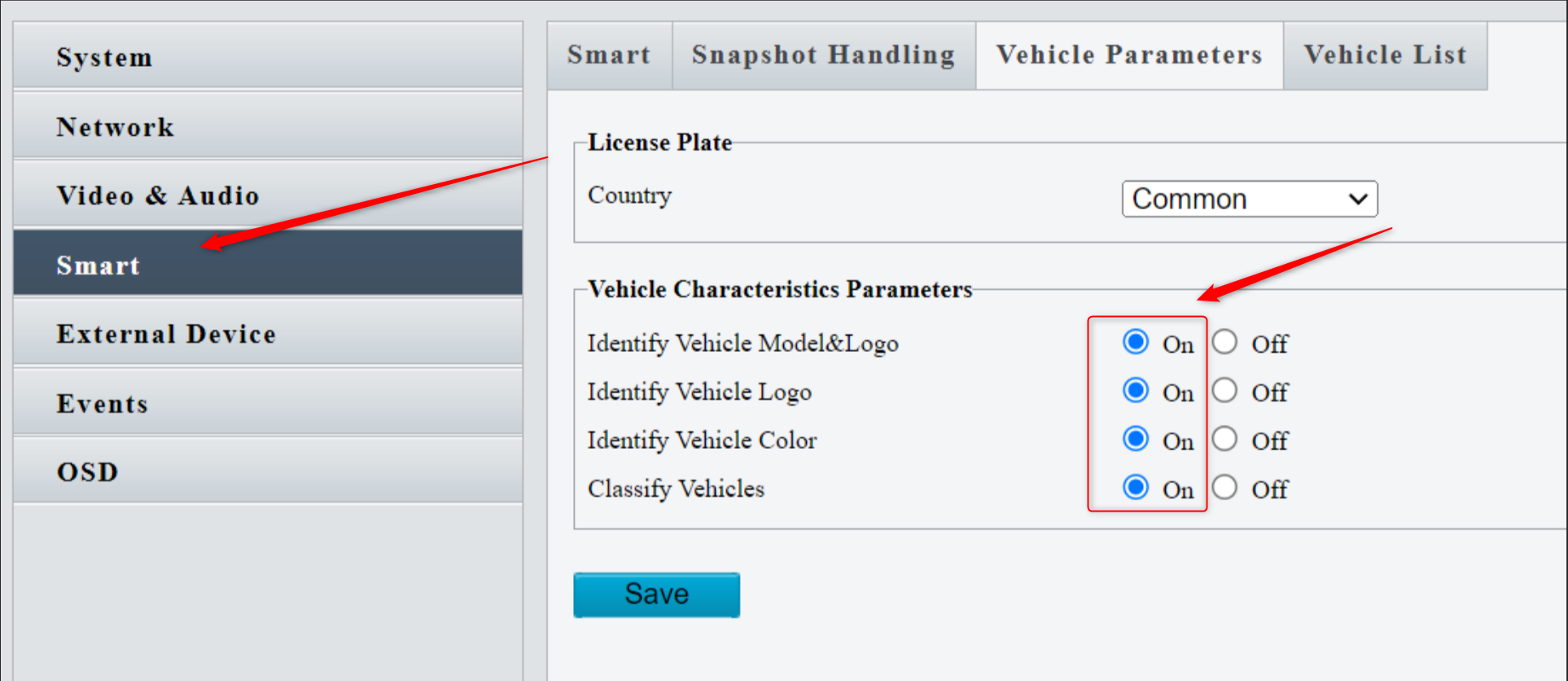

Le telecamere LPR Uniview consentono di recuperare i metadati delle auto riconosciute. A tal fine, nella telecamera devono essere abilitate le seguenti opzioni:

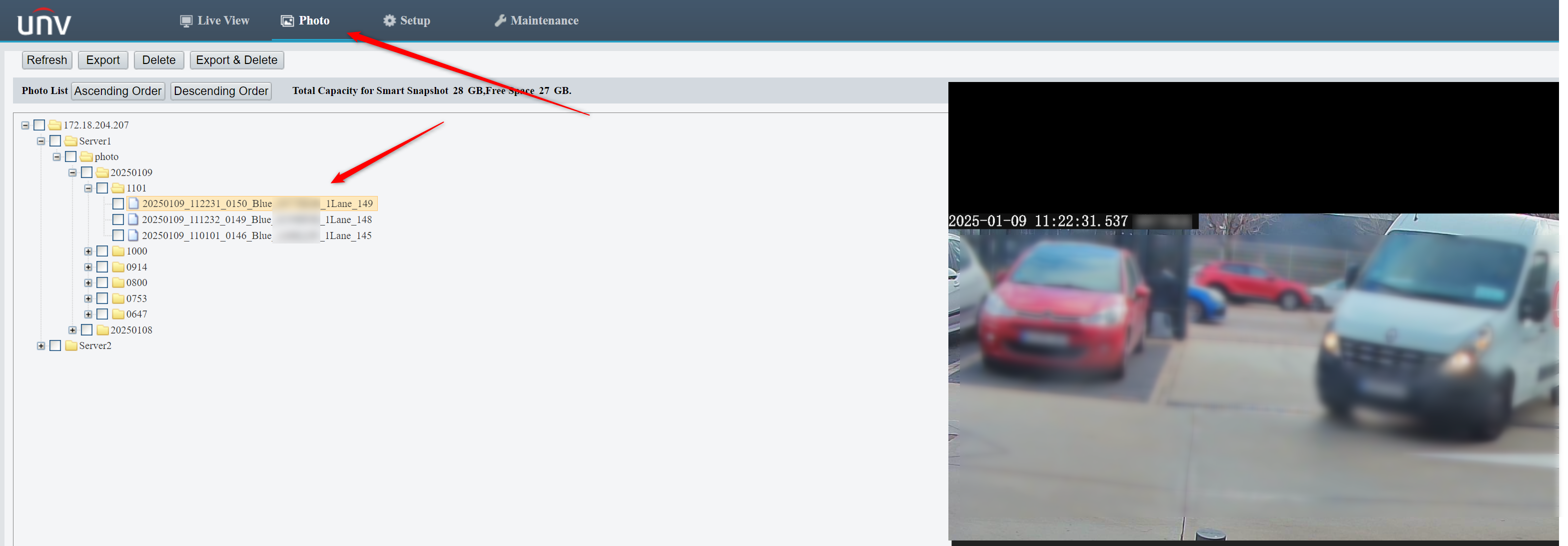

Se la telecamera dispone di una scheda SD, le letture delle targhe possono essere visualizzate e scaricate dalla sezione Photo:
Questi file sono catture di immagini dei rilevamenti e sono quelli che verranno scaricati
AGGIUNTA DELLA TELECAMERA LPR AD UN NVR
Se è necessario scaricare un file CSV o Excel, oltre alle informazioni raccolte dalla telecamera dai metadati abilitati sopra, la telecamera LPR deve essere aggiunta ad un NVR Uniview.
I registratori Uniview compatibili per la ricerca delle targhe sono i seguenti:

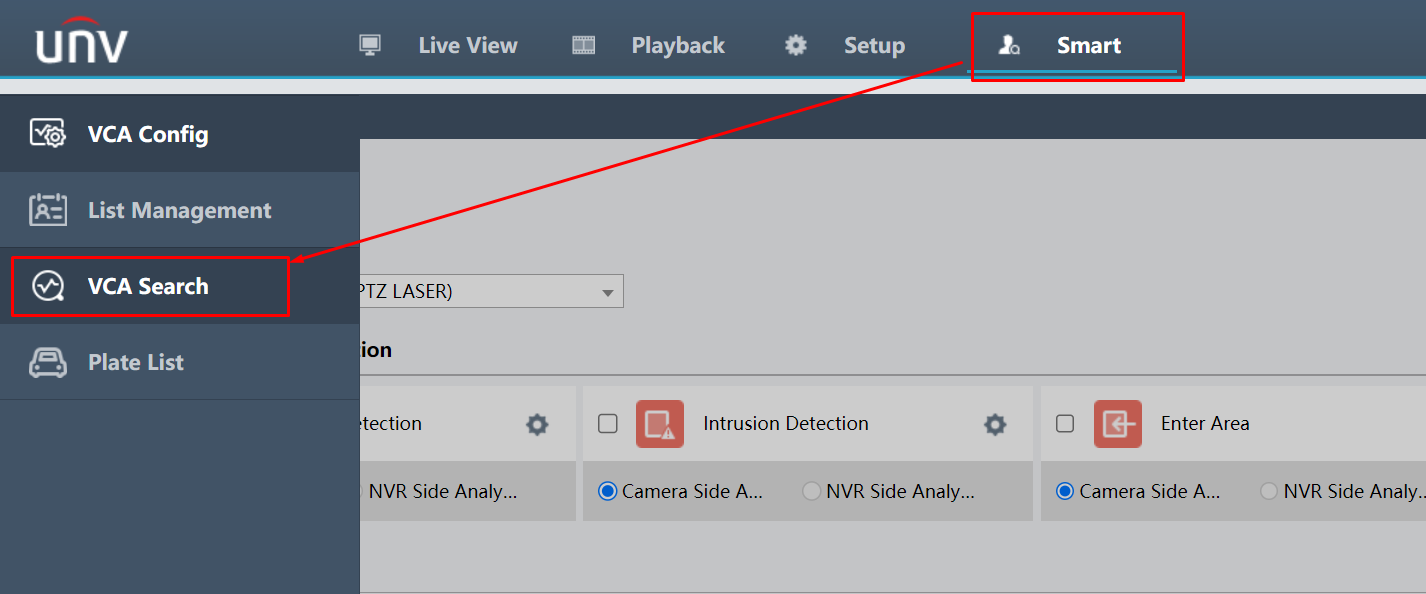

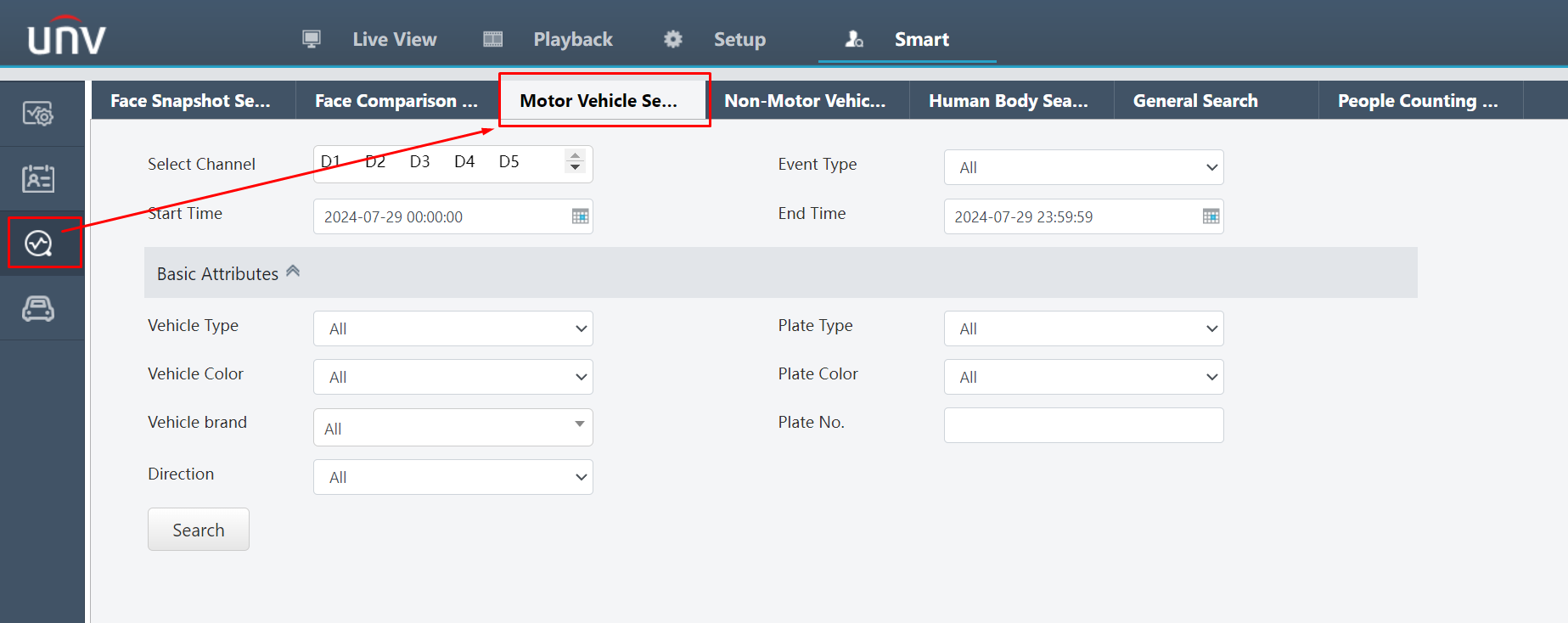

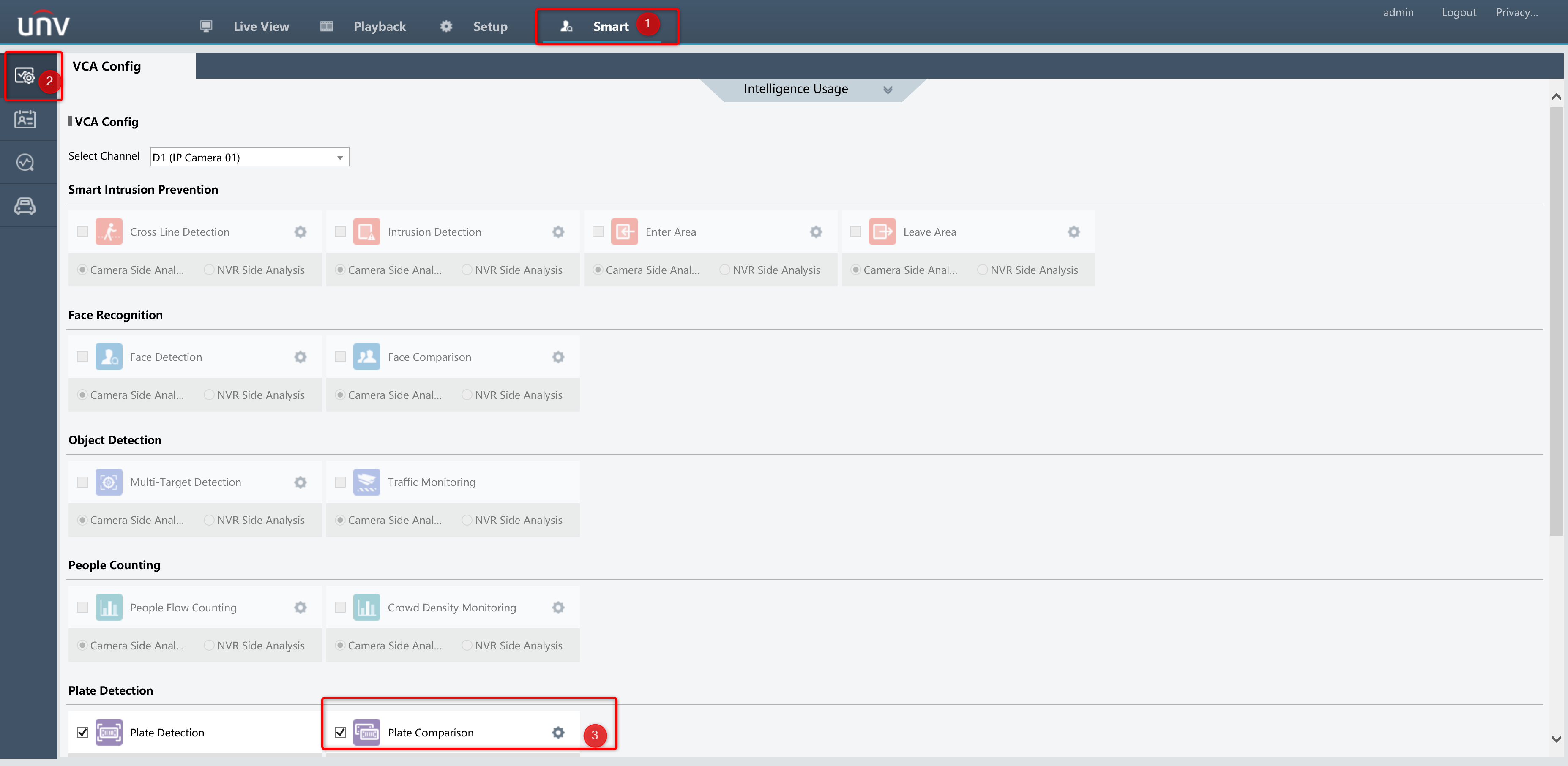

Una volta riconosciuta l'auto e recuperati i metadati, questi possono essere cercati da un NVR:

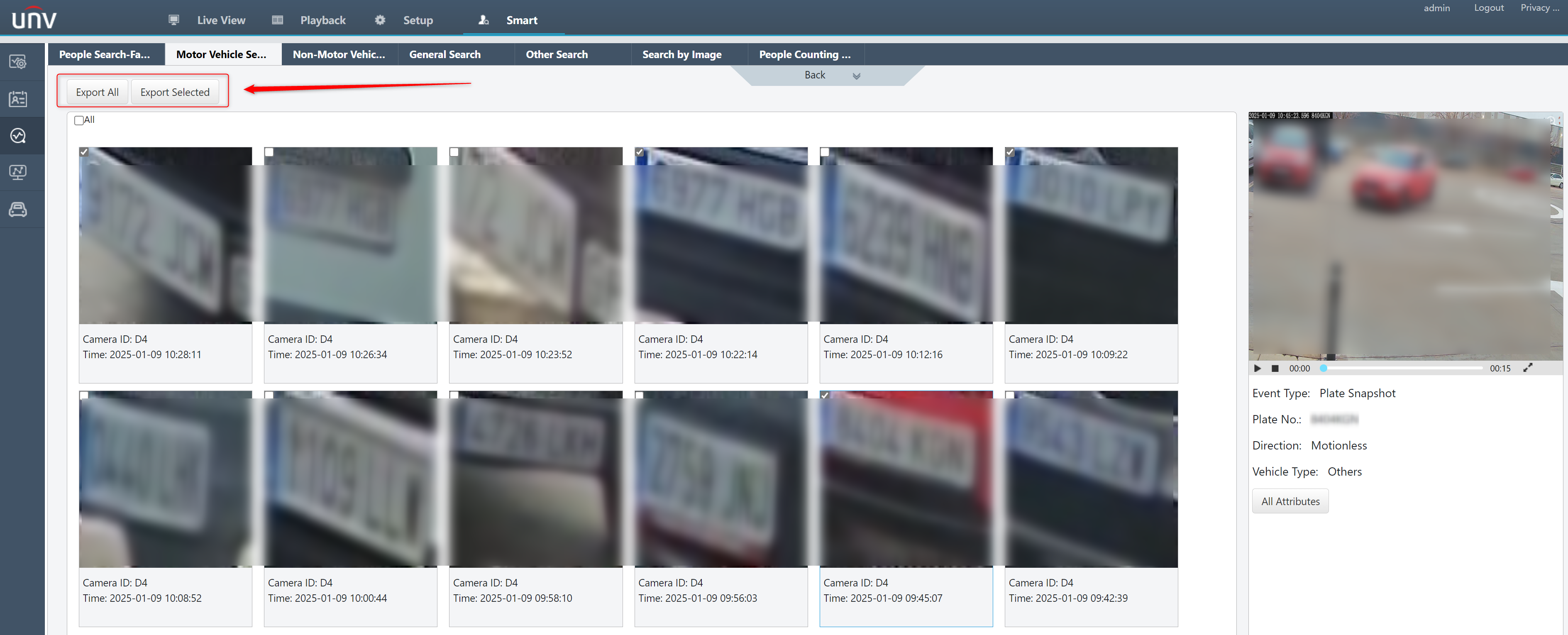

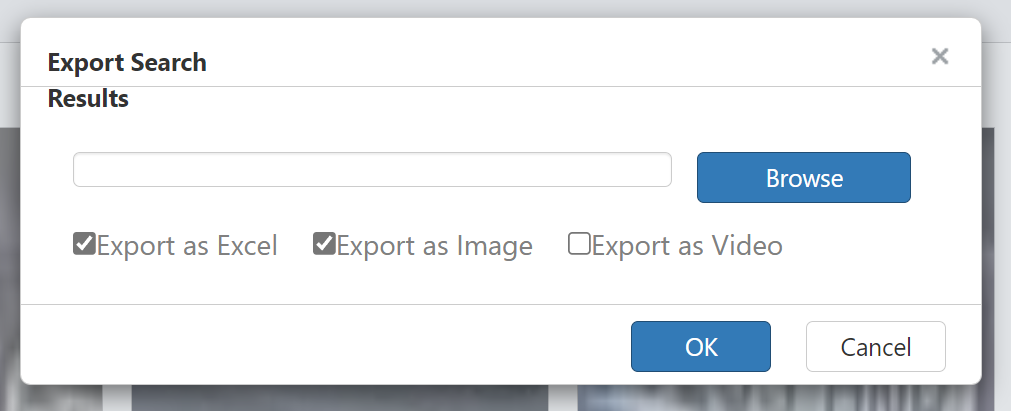

Il download di queste targhe può avvenire tramite immagine o Excel:

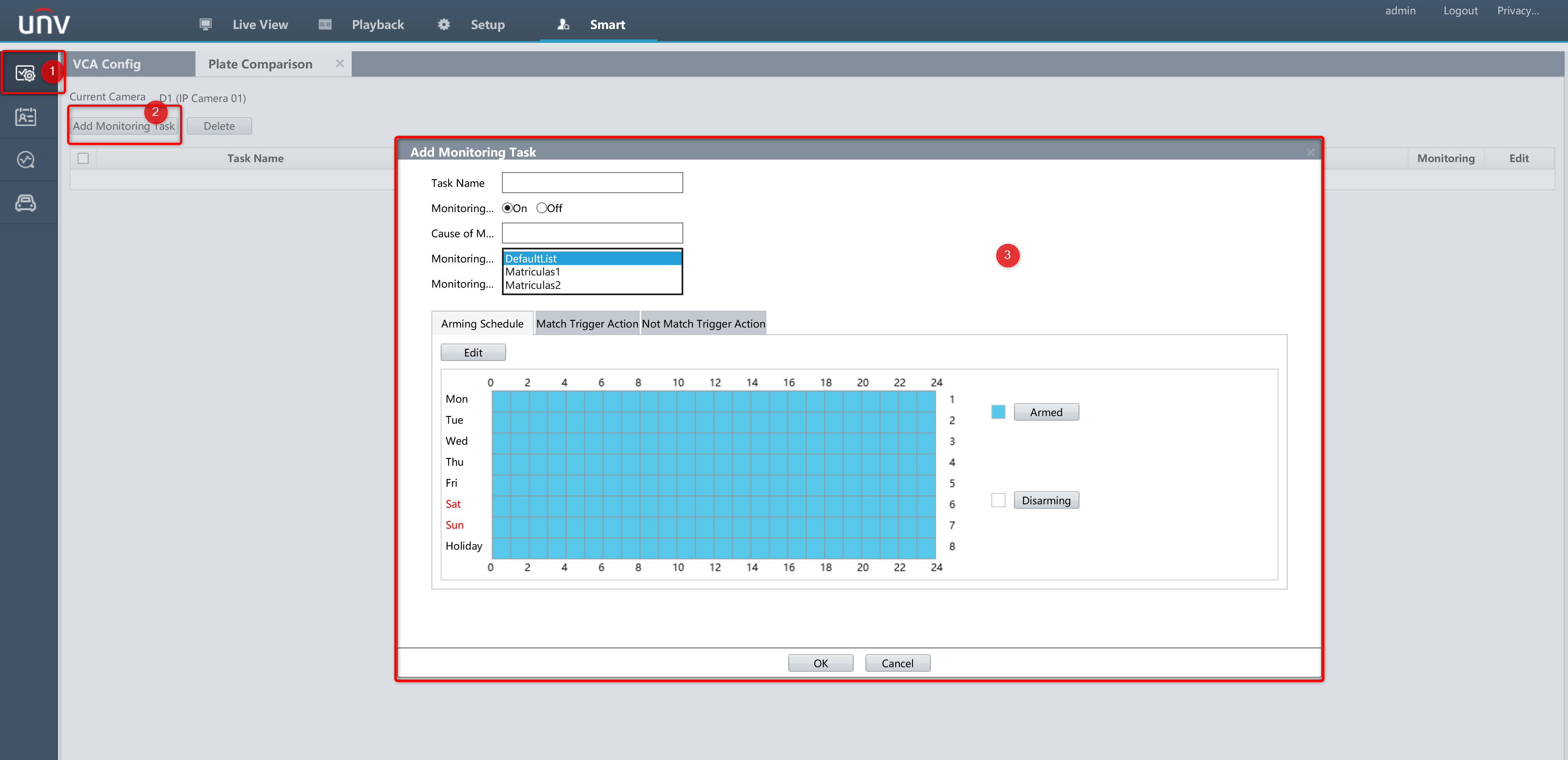

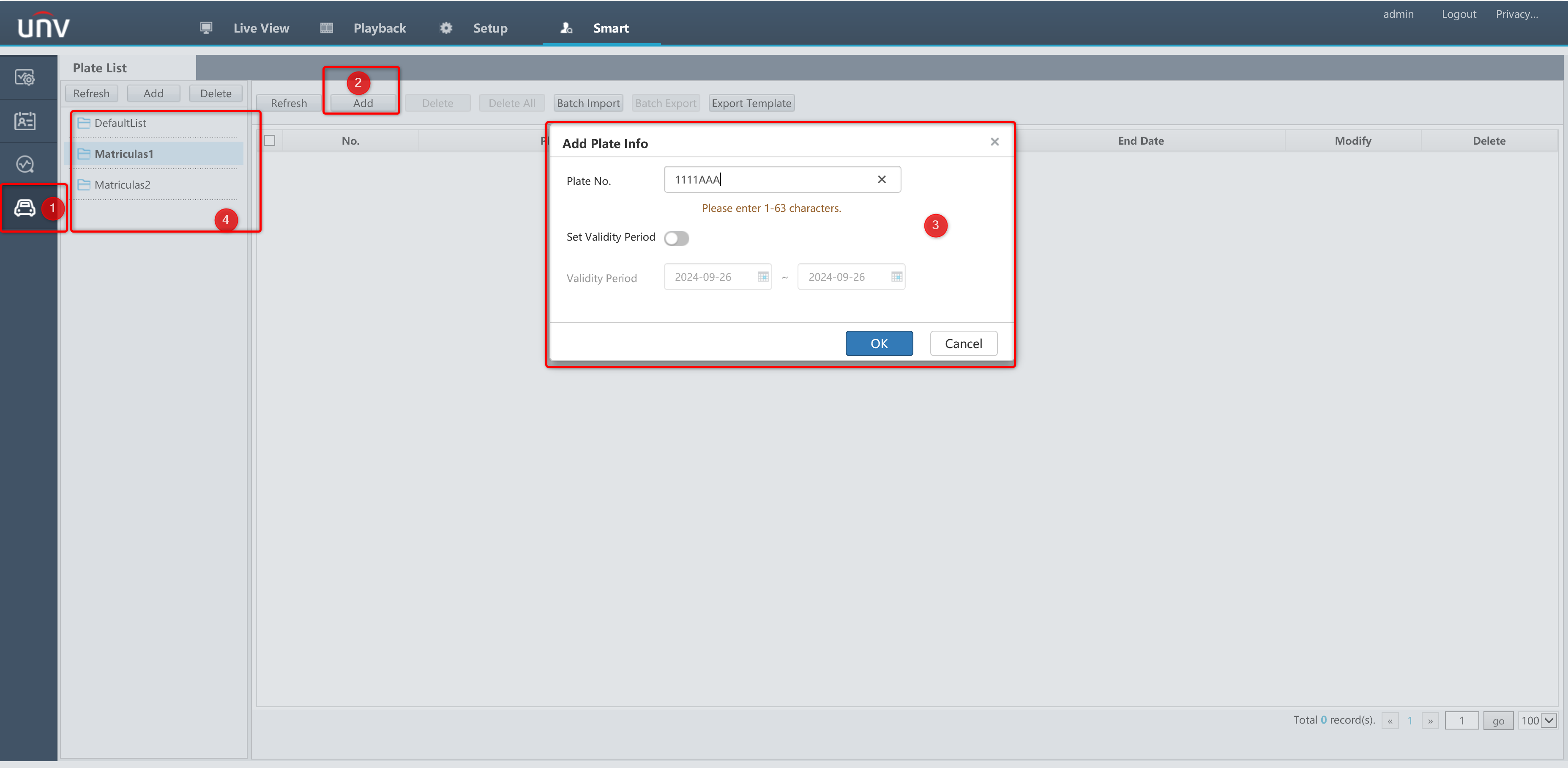

Con il registratore, è anche possibile effettuare configurazioni sulle telecamere LPR aggiunte; è possibile gestire fino a 5 liste:
Al punto 4 si può vedere che è possibile creare fino a cinque liste diverse, se lo si desidera.

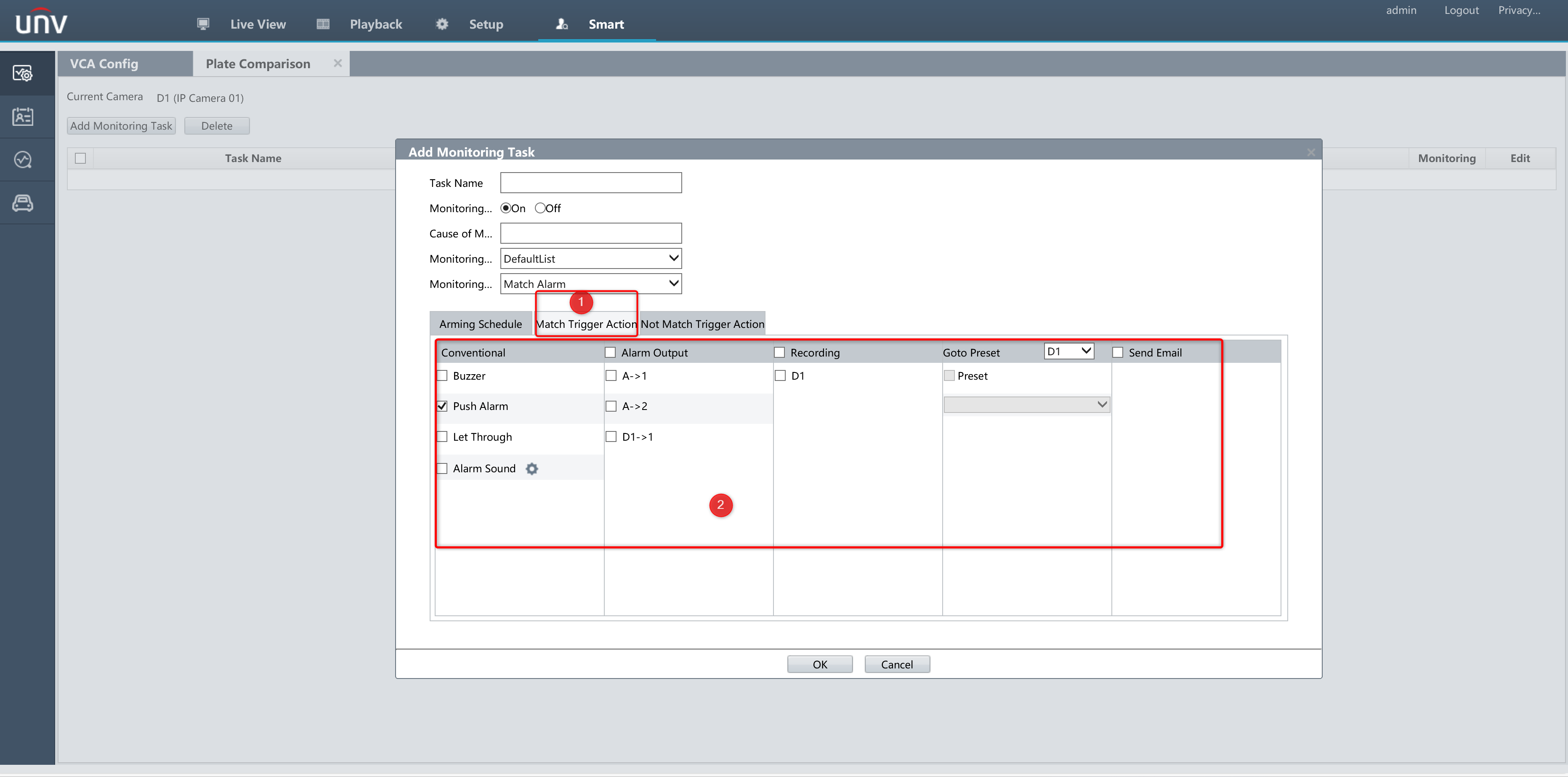

È possibile configurare quale azione si desidera programmare con quale lista, se si desidera aprire la barriera tramite il relè stesso, notificare solo via e-mail...

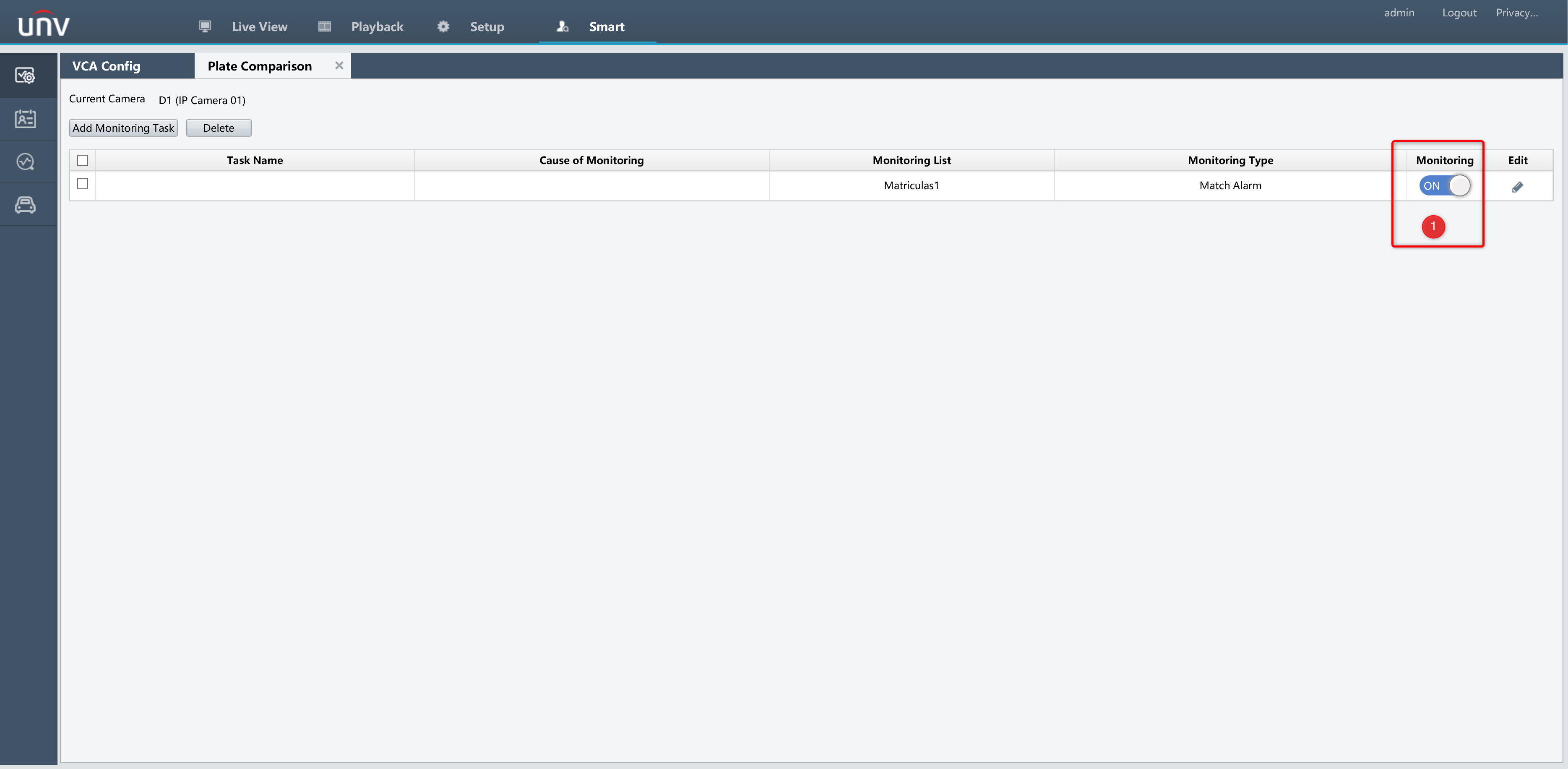

È inoltre possibile attivare o disattivare le azioni della lista selezionata per eseguire o interrompere l'esecuzione delle azioni di quell'elenco.
EZSTATION

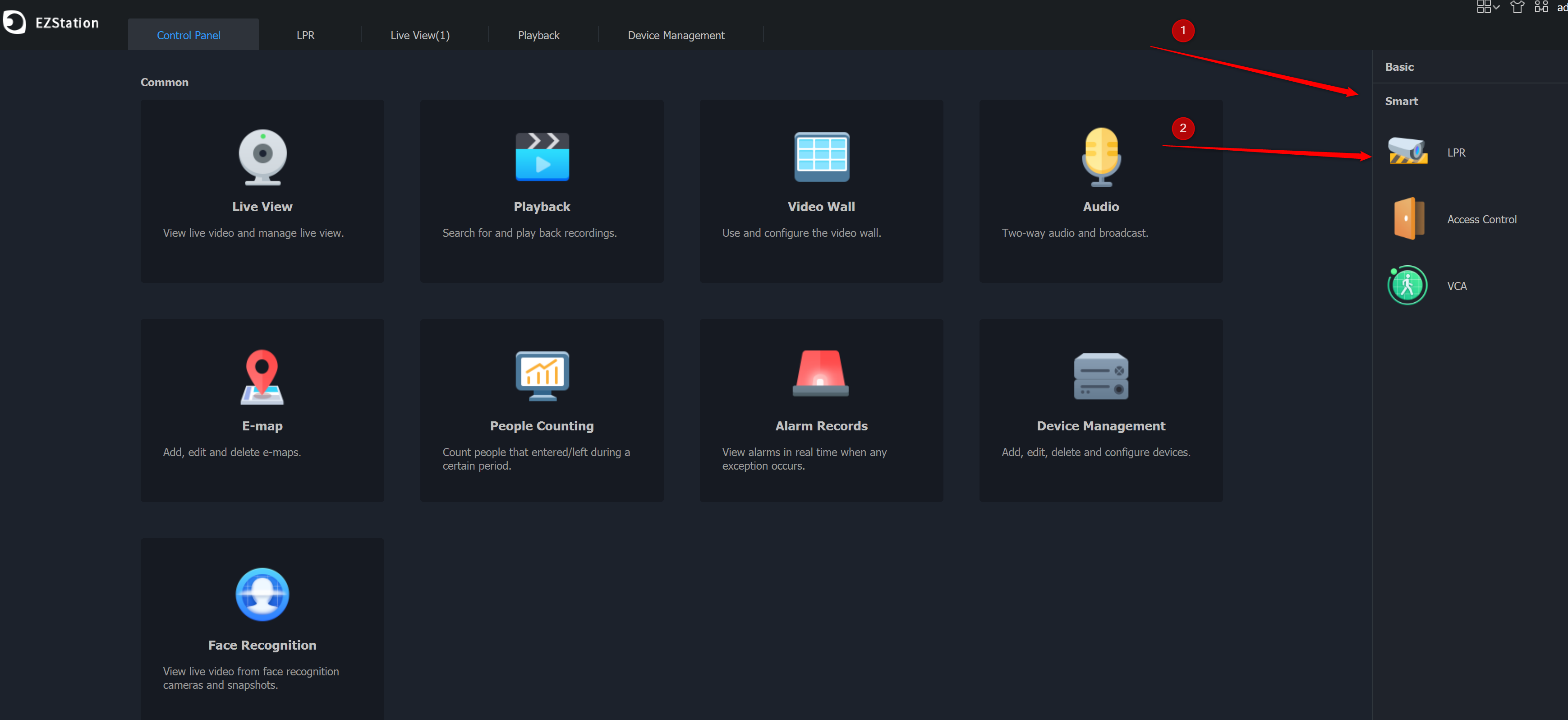

Dal software per PC EzStation, se si aggiunge l'NVR, è possibile aprire la sezione LPR:
È possibile avviare la telecamera in modalità live e vedere i rilevamenti effettuati:
E, nella sezione successiva, è possibile ricercare le targhe precedenti e scaricarle in formato immagine e in formato Excel:
