Il dispositivo UPS-RELAYCARD consente di attivare le uscite relè in base agli eventi che si verificano nell'UPS.

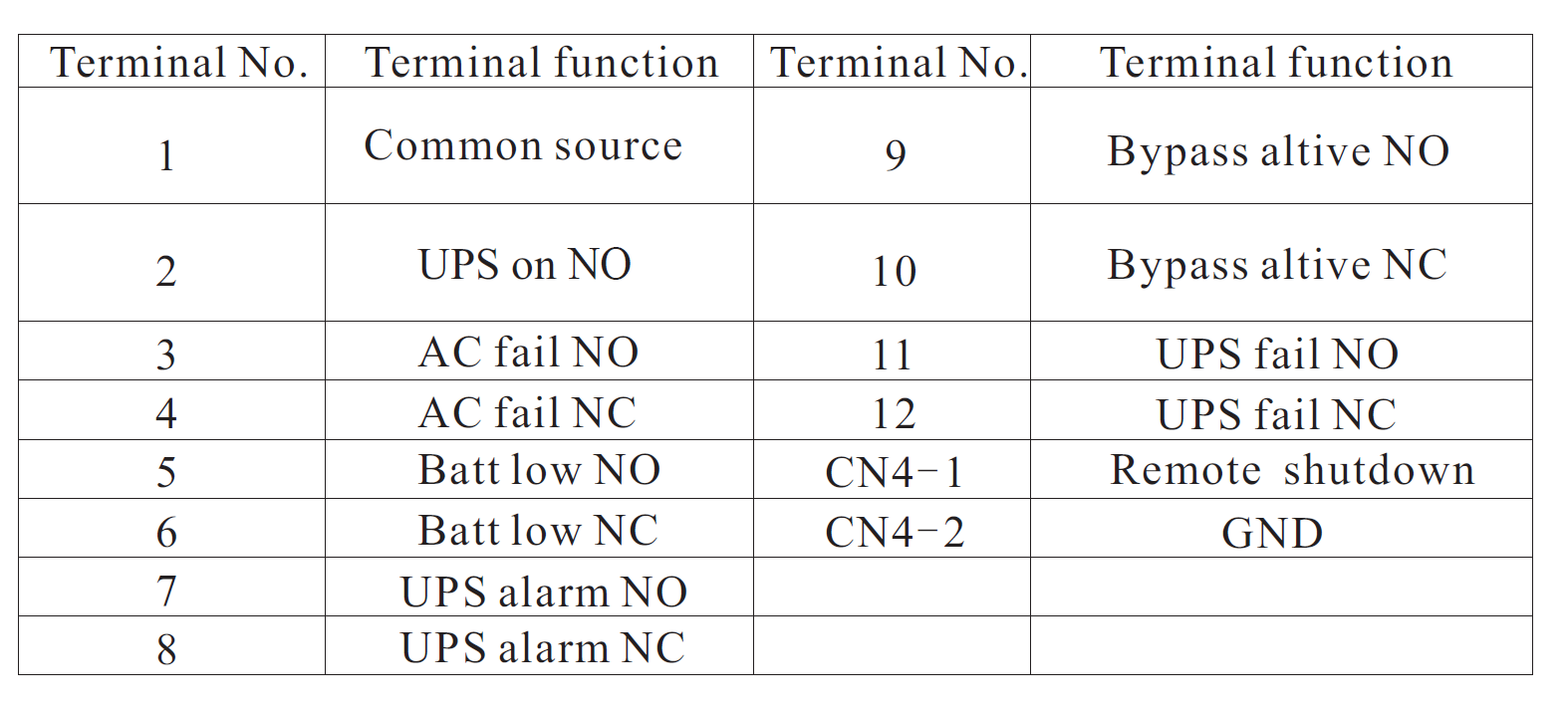

Il collegamento sarà sempre tra il morsetto comune e il PIN corrispondente all'evento desiderato, in modo da ottenere un contatto privo di tensione.
- UPS on - UPS acceso
- AC fail - Mancanza di alimentazione dell'UPS
- Batt low - Batteria scarica
- UPS alarm - Bassa tensione, UPS sovraccarico
- Bypass altive - L'alimentazione passa attraverso l'UPS senza alcun tipo di regolazione
- UPS fail - Disconnessione del terminale EPO, situato sul retro dell'UPS

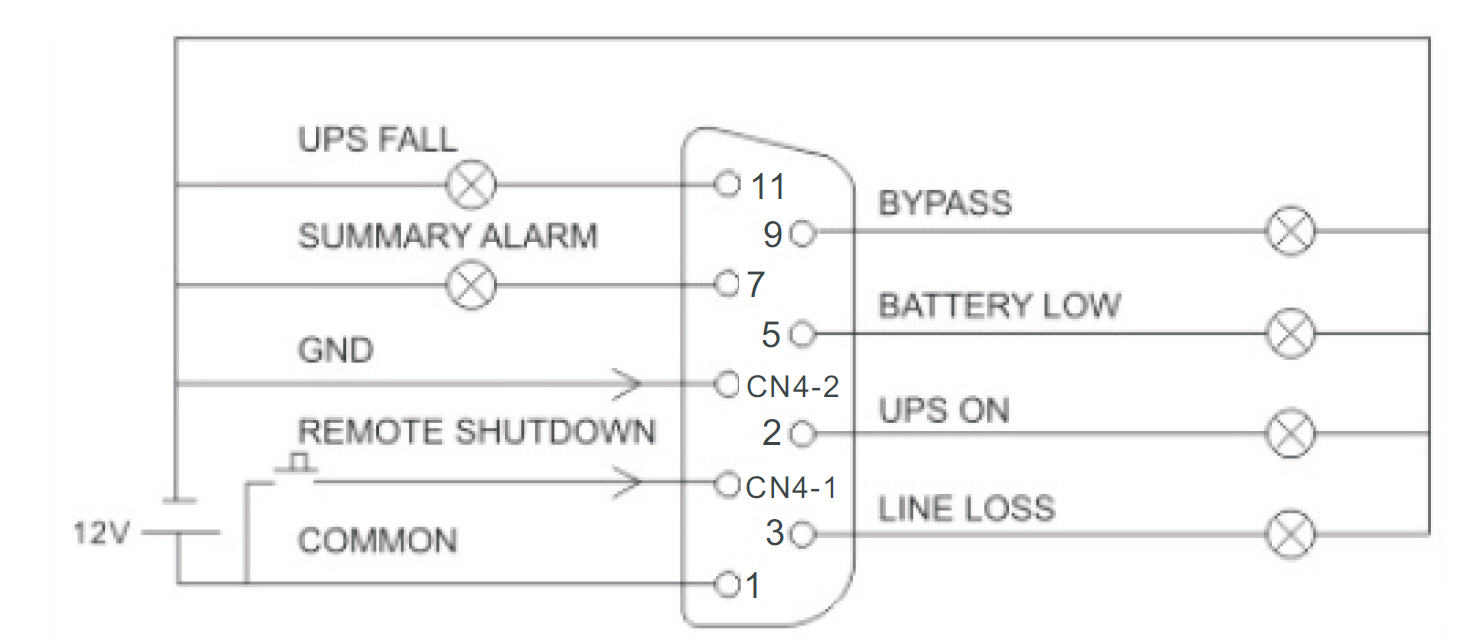

In questo modo, se si vuole sapere quando l'UPS perde l'alimentazione, si deve utilizzare il PIN 1 (Common) e uno dei PIN 3 o 4 (“AC fail”), a seconda che si preferisca il contatto NO o NC. Se si utilizzano i PIN 1 e 3, il contatto rimarrà aperto e, quando l'UPS perderà l'alimentazione, questo contatto si chiuderà, dando così continuità
Lo stesso accade con il contatto di batteria scarica, il cui PIN 1 sarà utilizzato insieme al PIN 5 o 6.
