PASSO PRECEDENTE: IMPOSTARE L'IP STATICO SULLA POSTAZIONE ESTERNA E SUL MONITOR

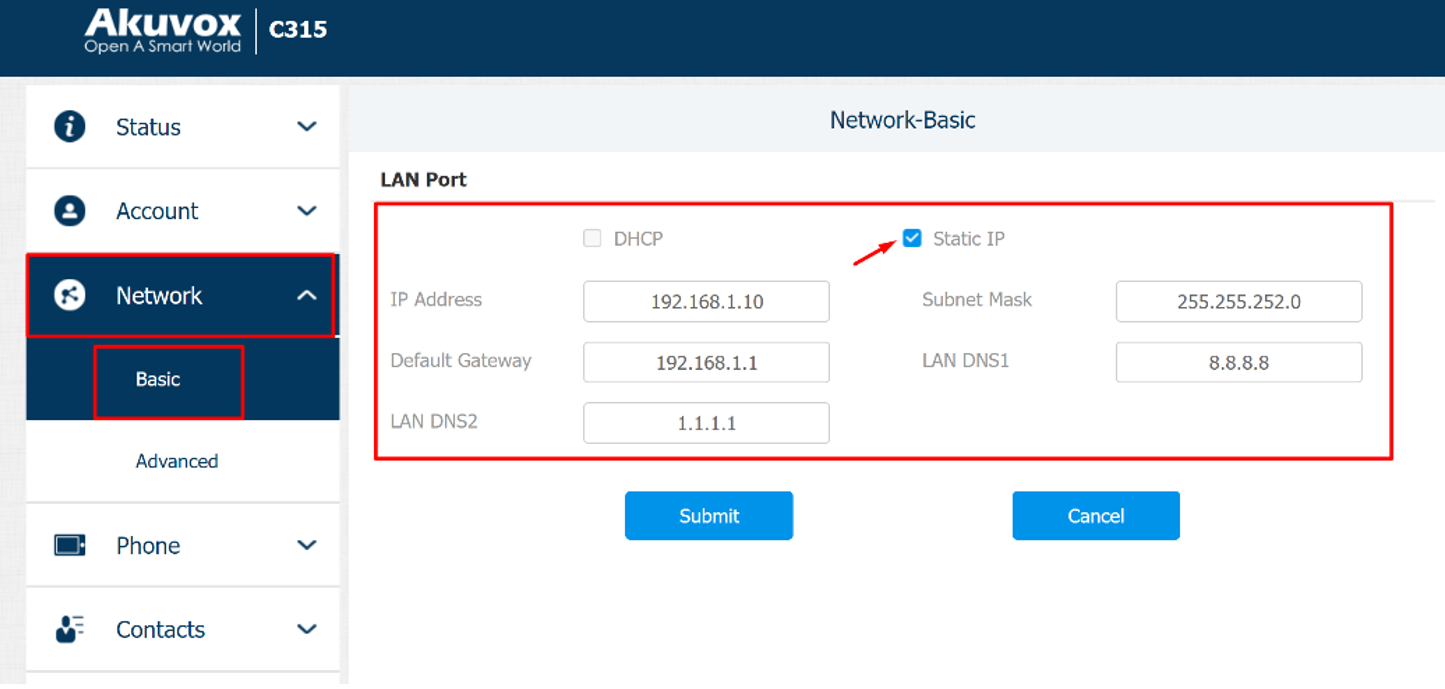

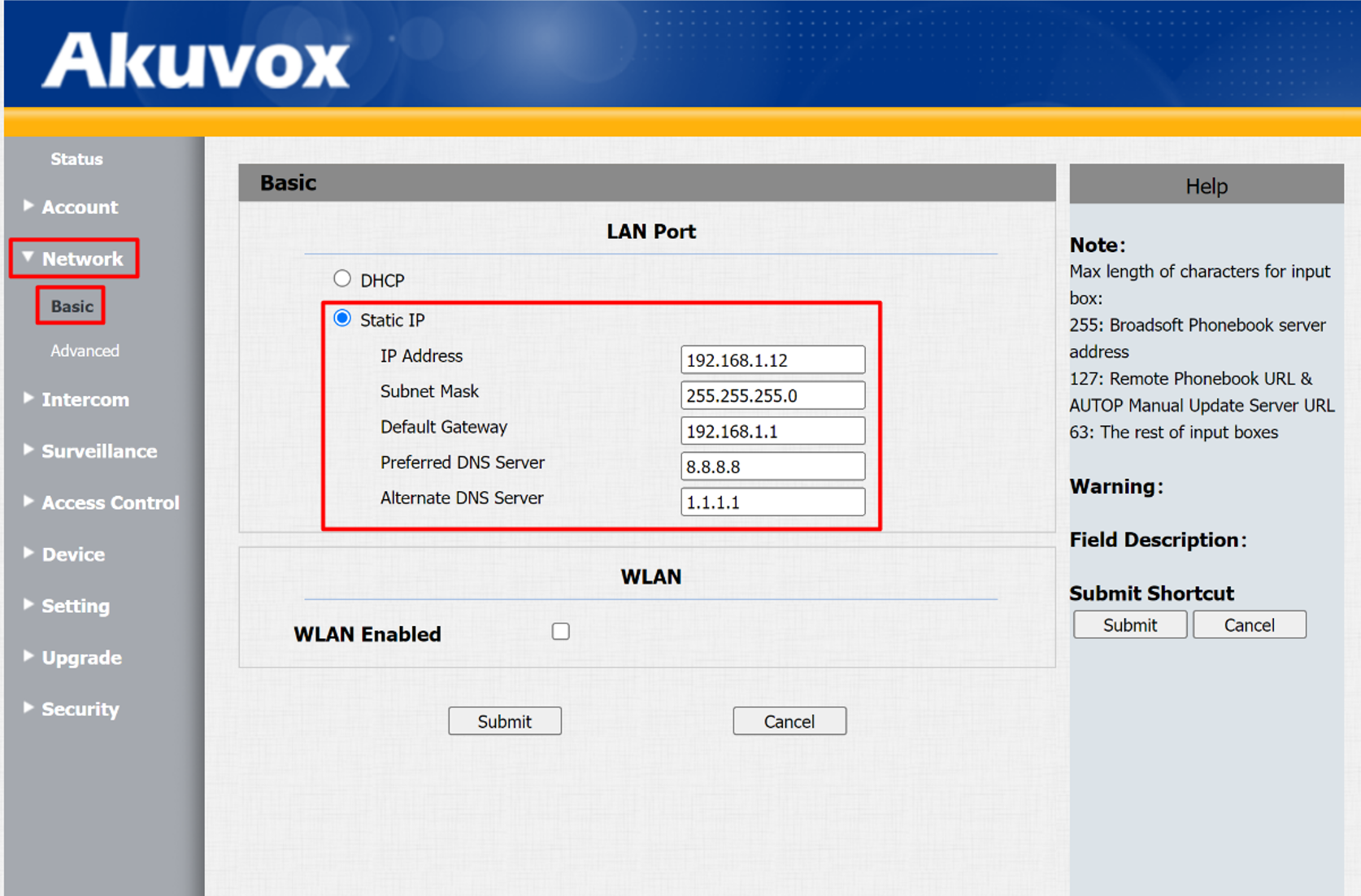

Accedere al componente web di ciascun dispositivo inserendo l'indirizzo IP in un browser e fare clic sulla scheda “ Network --> Basic” per configurare un IP statico.
POSTAZIONE ESTERNA
MONITOR
CONFIGURAZIONE DELLA POSTAZIONE ESTERNA
1) IMPOSTARE L'IP DEL MONITOR DA CHIAMARE

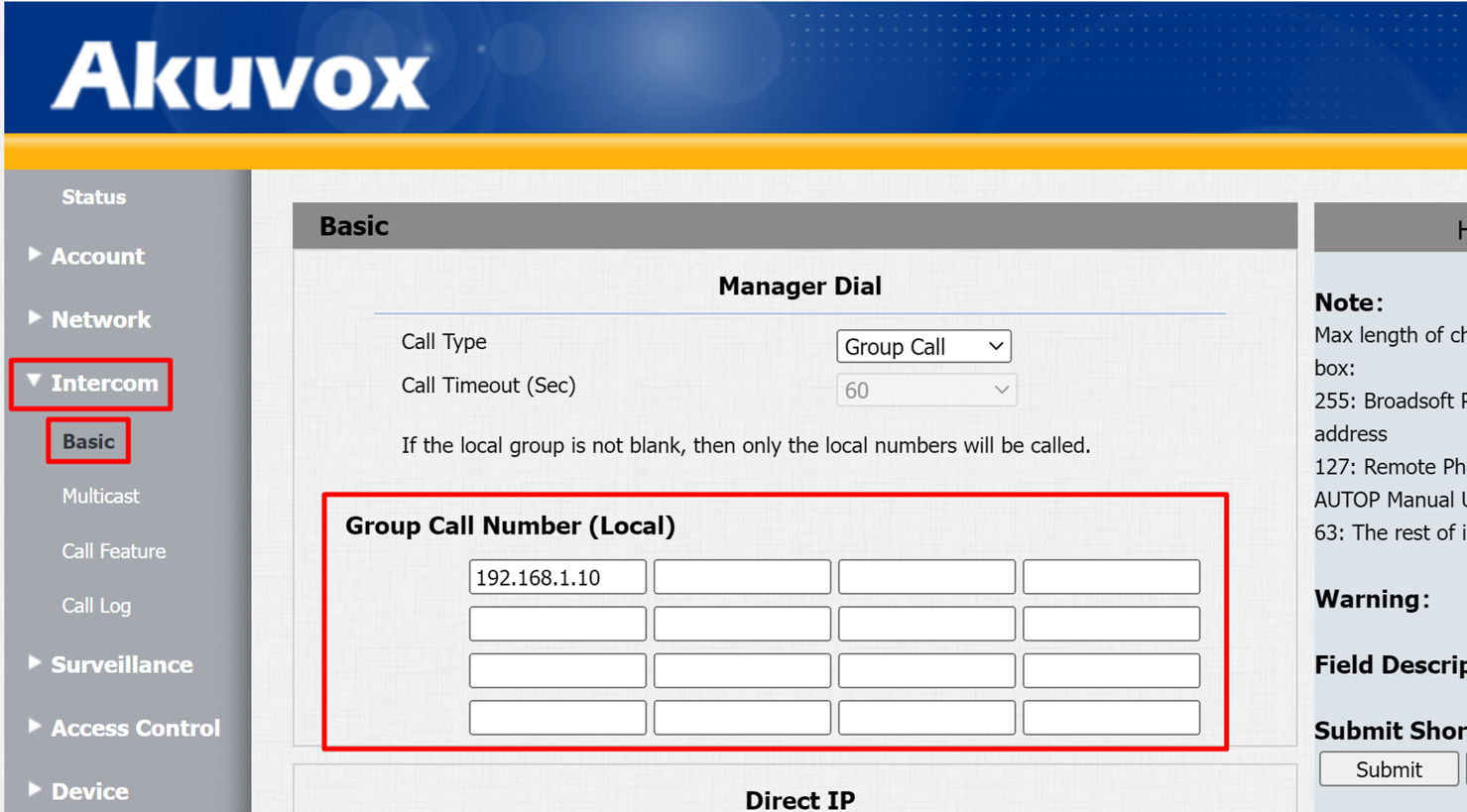

Nella scheda "Intercom --> Basic", indicare l'indirizzo IP del monitor che la postazione esterna chiamerà.
2) ABILITARE L'APERTURA DEL RELÈ VIA HTTP

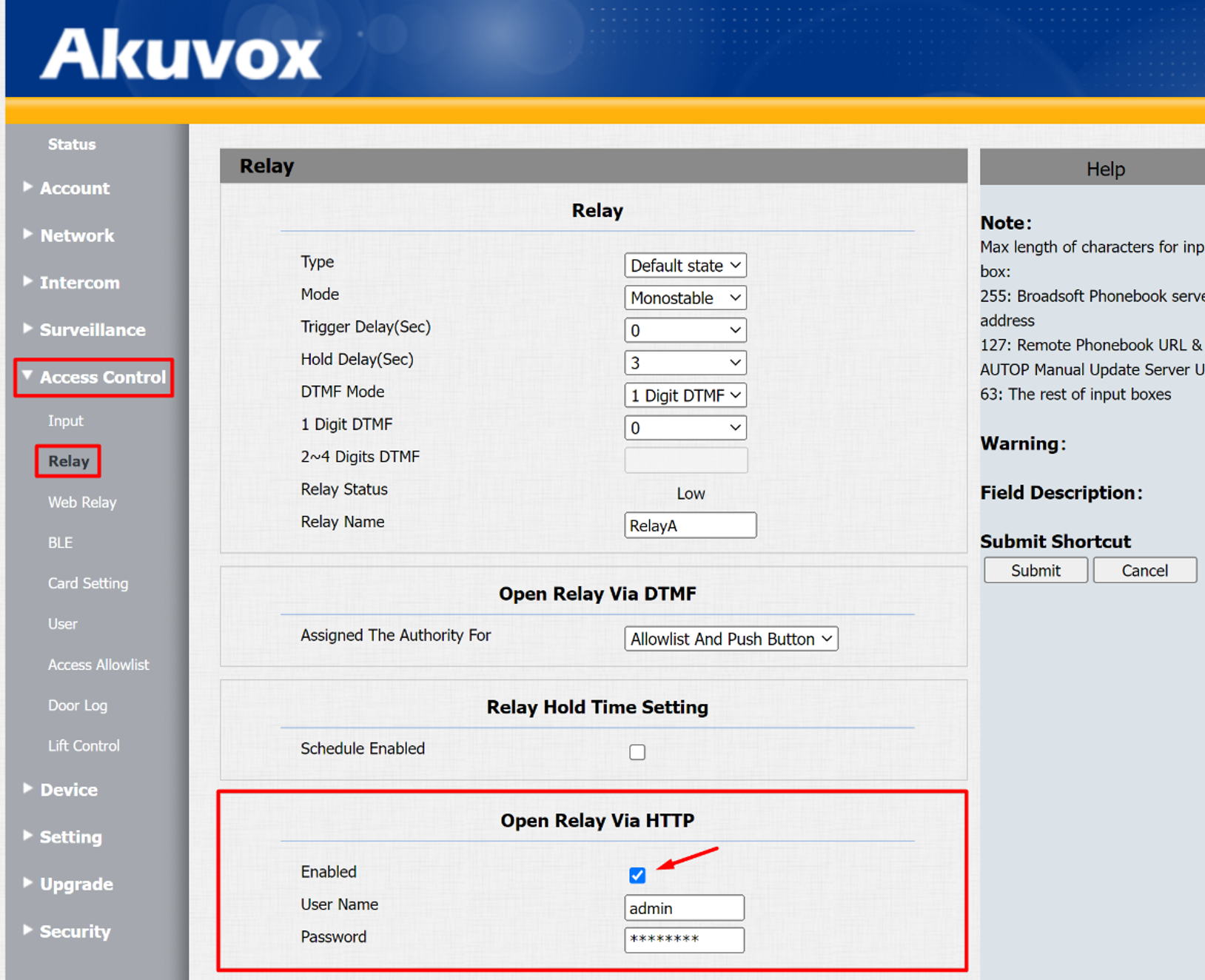

Nella scheda “ Access Control --> Relay”, è necessario attivare l'opzione “Open Relay Via HTTP” e indicare un Nome utente e una Password che saranno utilizzati nella successiva configurazione dei relè per il monitor (possono essere diversi dalle credenziali del dispositivo).
CONFIGURAZIONE DEL MONITOR
1) AGGIUNGERE LA POSTAZIONE ESTERNA COME TELECAMERA

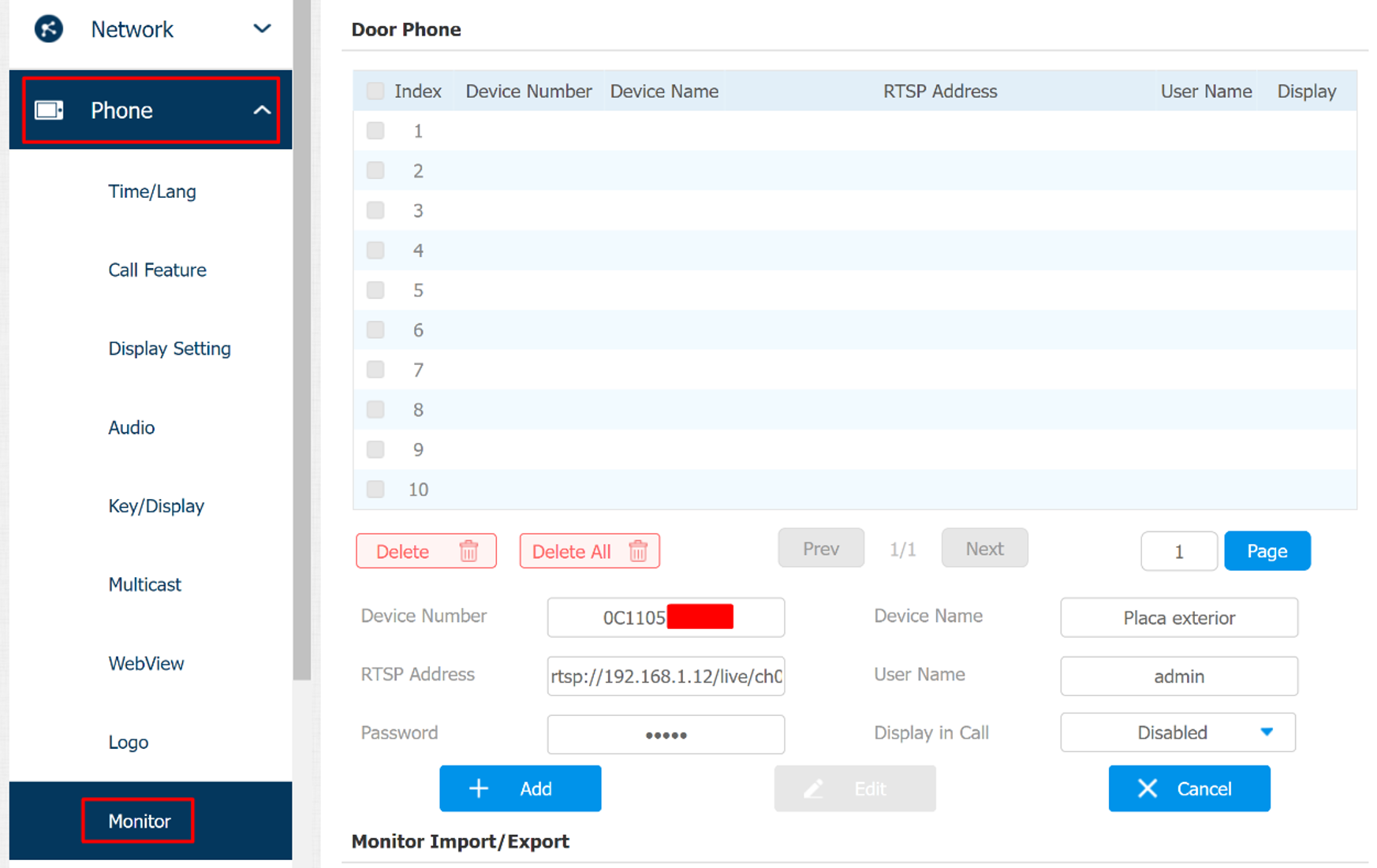

Nella scheda “ Phone --> Monitor”, è necessario aggiungere la telecamera della postazione esterna, indicando i seguenti parametri:
a) Device Number: MAC della postazione esterna.
b) Device Name: nome della postazione esterna (scegliere quello preferito).
c) RTSP Address: indirizzo RTSP della postazione esterna (rtsp://IP_POSTAZIONE ESTERNA/live/ch00_0).
d) User Name/Password: utente e password per accedere alla postazione esterna (admin/admin di default).
e) Display in Call: impostato su Disabled (disabilitato).
2) ABILITARE LA VISUALIZZAZIONE DELLA POSTAZIONE ESTERNA DURANTE LE CHIAMATE

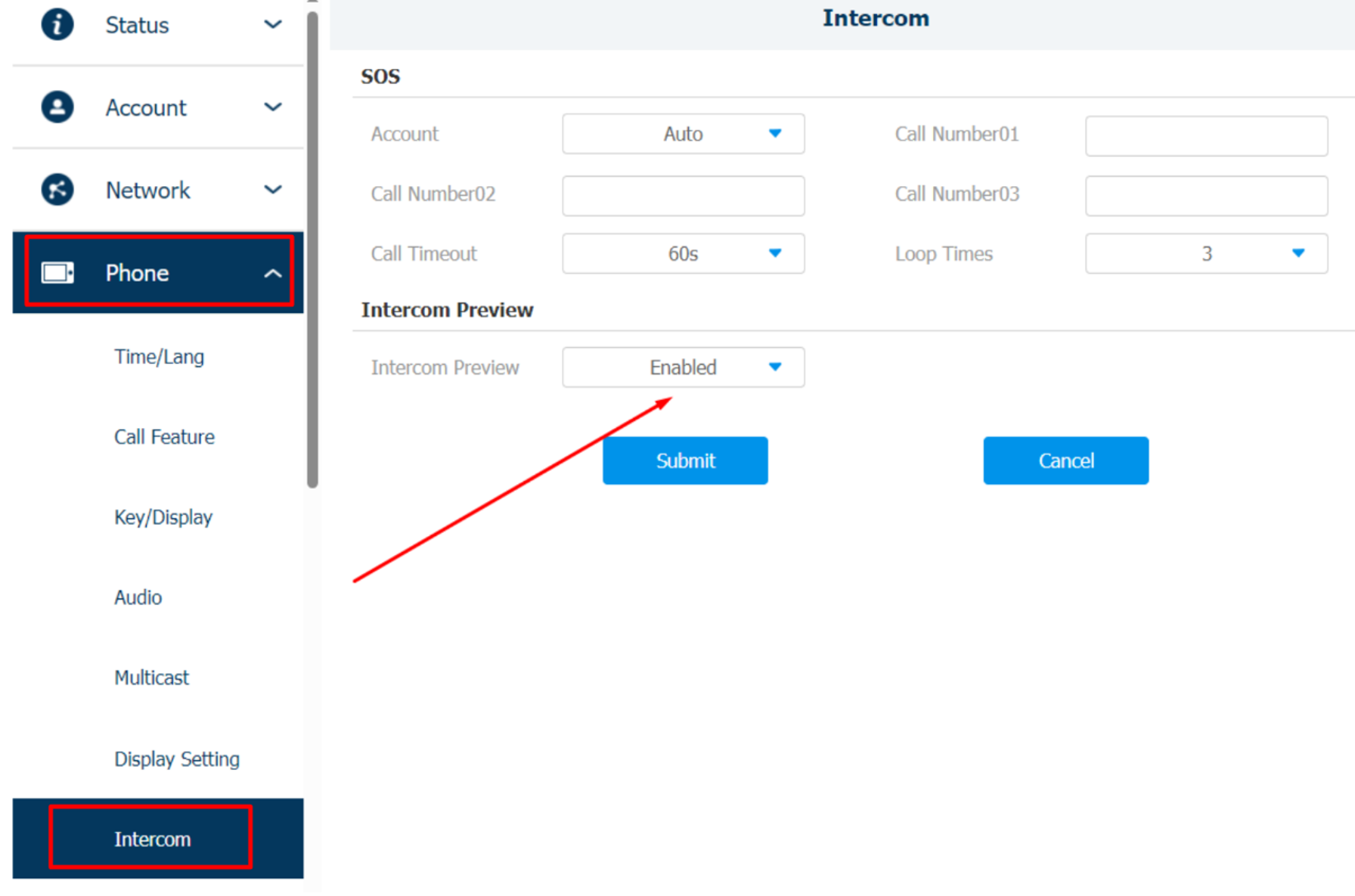

Nella scheda “ Phone --> Intercom”, la casella “Intercom Preview” deve essere selezionata come Enabled (Abilitata).
3) IMPOSTARE L'APERTURA DEI RELÈ

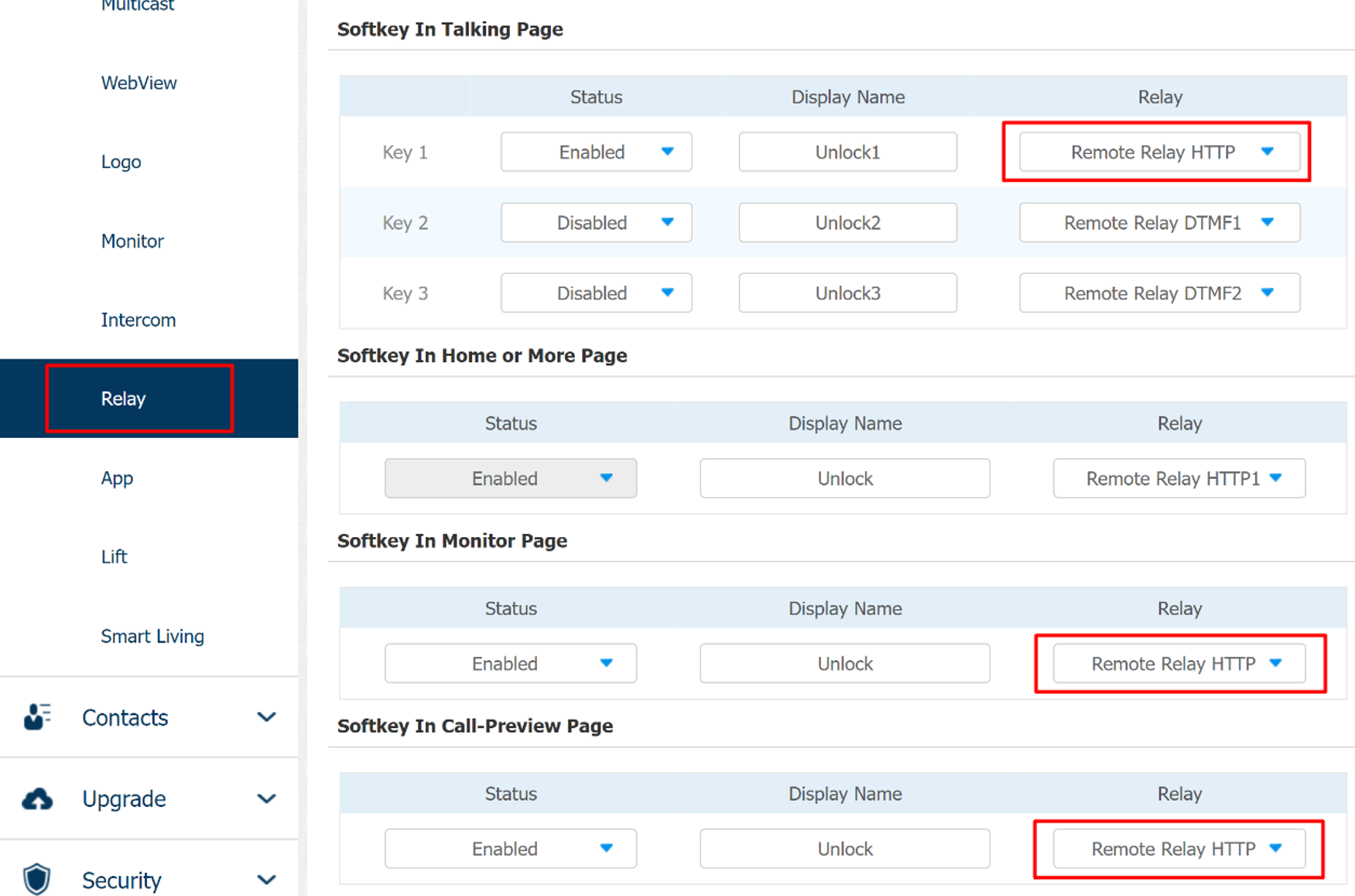

Nella pagina “ Phone --> Relay”, “Remote Relay HTTP” deve essere indicato nelle sezioni Softkey In Talking Page, Softkey In Monitor Page e Softkey In Call-Preview Page.

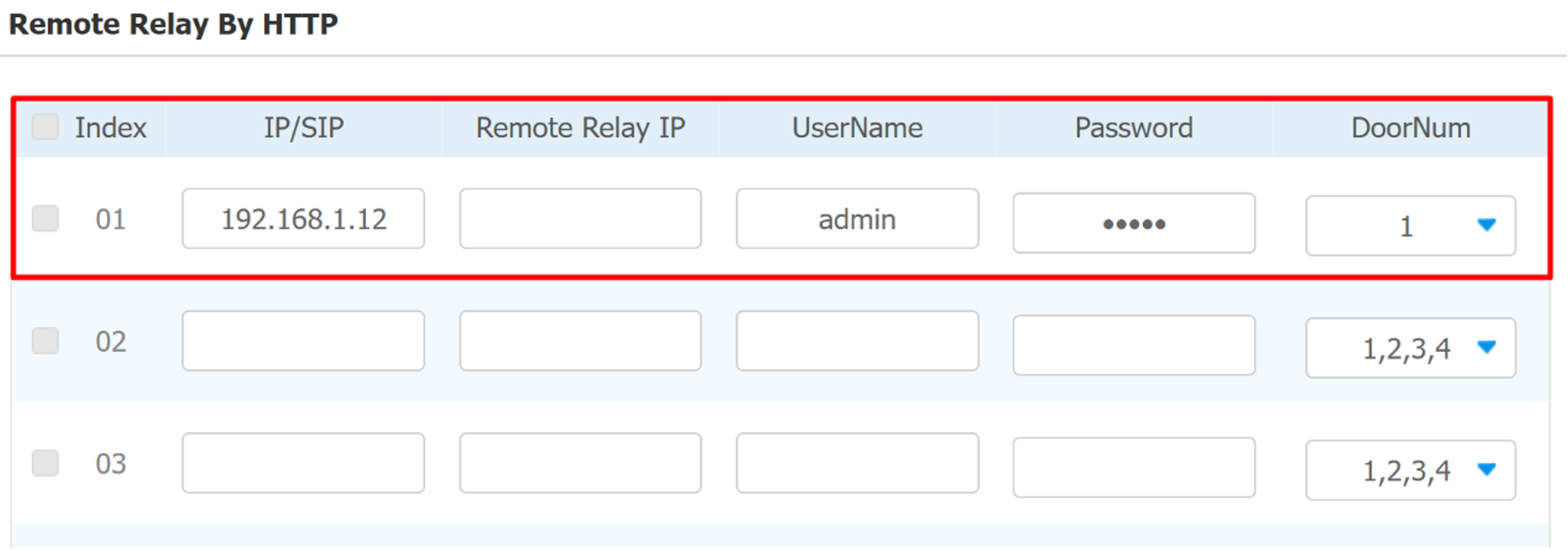

Successivamente, è necessario indicare i dati corrispondenti alla postazione esterna in “Remote Relay By HTTP”, indicando:
a) IP/SIP: indirizzo IP della postazione esterna.
b) User Name/Password: utente e password indicati nel passo “Open Relay Via HTTP” della postazione esterna.
c) Door Number: numero del relè interessato.
NOTA: In alcuni modelli di monitor, viene indicato anche il campo URL, che deve essere inserito:
FW senza High Security Mode:
http://IP_POSTAZIONE ESTERNA/fcgi/do?action=OpenDoor&UserName=USER_POSTAZIONE ESTERNA&Password=PASSWORD_POSTAZIONE ESTERNA&DoorNum=NUM_RELE
FW con High Security Mode::
http://USER_POSTAZIONE ESTERNA:PASSWORD_POSTAZIONE ESTERNA@IP_PLACA/fcgi/OpenDoor?action=OpenDoor&DoorNum=NUM_RELE
4) AGGIUNGERE LA POSTAZIONE ESTERNA COME CONTATTO

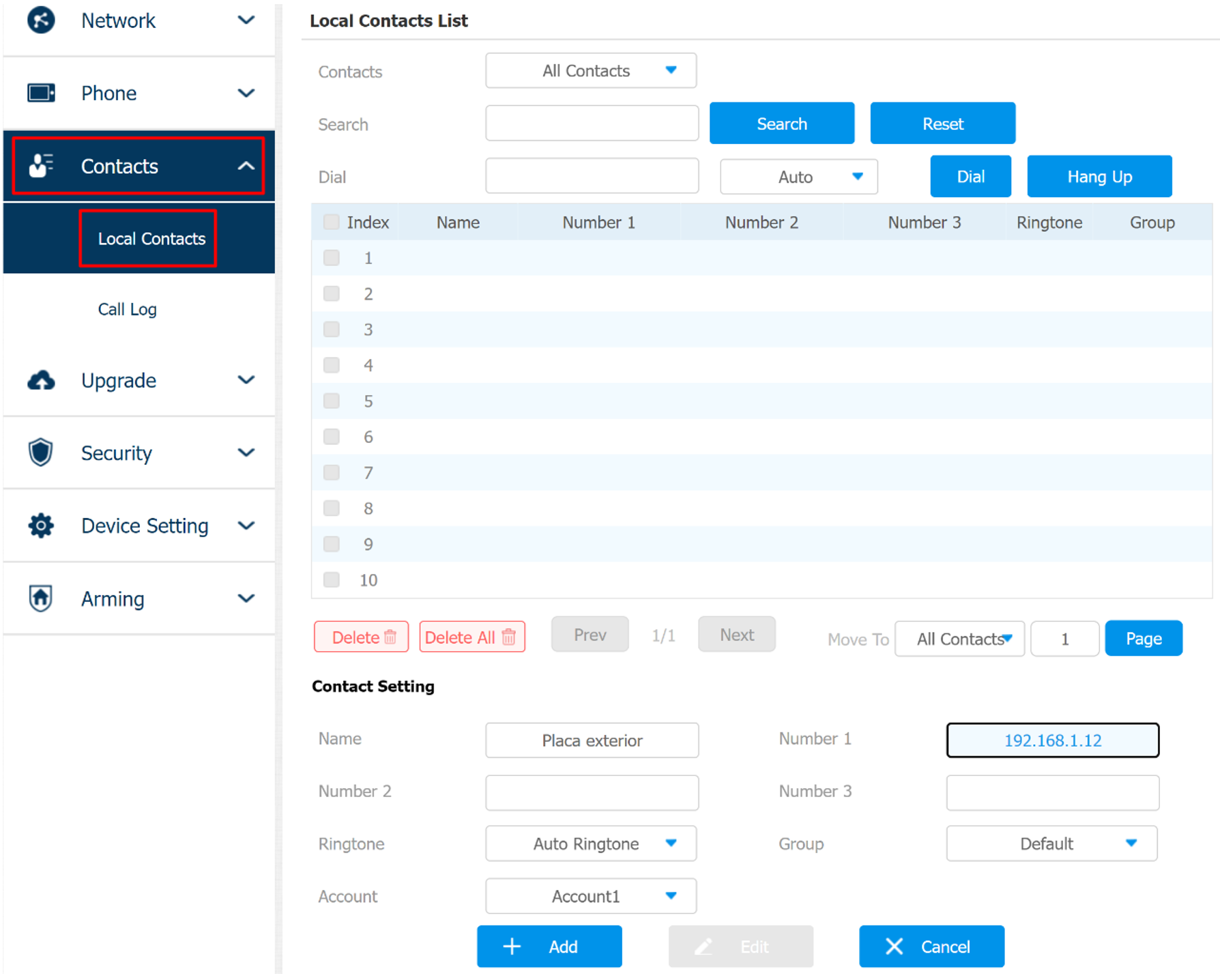

Infine, nella scheda “ Contacts --> Local Contacts”, è necessario creare il contatto relativo alla postazione esterna:
a) Name: nome della postazione esterna (si consiglia di assegnargli lo stesso nome che è stato dato alla telecamera nel passaggio Monitor).
b) Number 1: indirizzo IP della postazione esterna.
