Le clavier Uniview est préparé pour contrôler les caméras connectées aux enregistreurs Uniview ou au logiciel PC EzStation
Lorsque vous démarrez le clavier pour la première fois, le mot de passe par défaut est 123456.
Pour passer des chiffres aux lettres et caractères majuscules et minuscules, utilisez la touche "Shift".

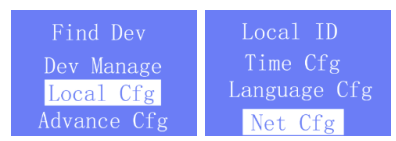

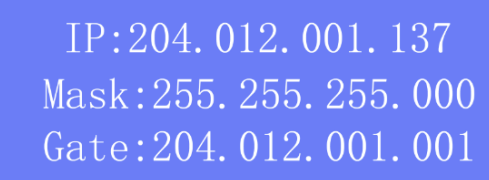

L'adresse IP du clavier sera alors réglée sur la plage appropriée du réseau local :

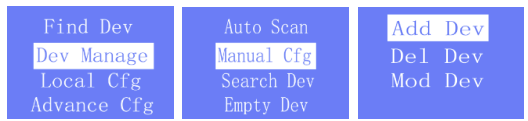

Ajout du NVR

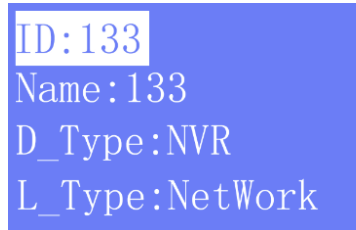

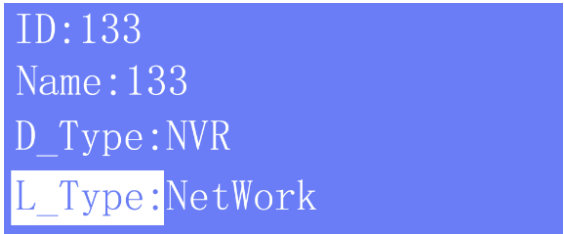

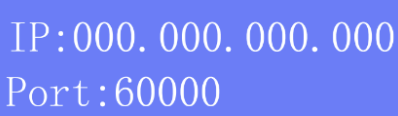

L'ID (numéro de l'appareil) et le nom peuvent être définis par n'importe quel type de valeur. Lorsque vous sélectionnez le type de connexion, vous pouvez choisir Réseau. En appuyant sur 'Enter' ou sur le bouton central du joystick, vous accédez à l'écran suivant pour spécifier l'IP du NVR à ajouter.
Contrôler le NVR avec le clavier

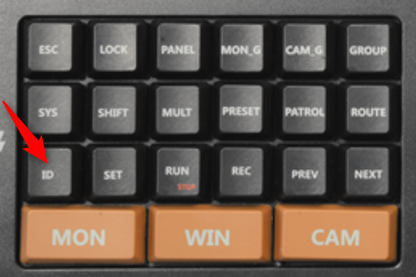

Une fois que le NVR a été ajouté, il est possible d'y accéder en utilisant la touche ID du clavier. Après avoir saisi l'ID du dispositif, appuyez sur 'Enter'.

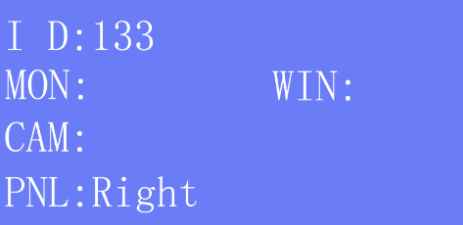

Dans cette fenêtre, vous pouvez voir les données de l'appareil et, en appuyant à nouveau sur "Enter", vous pourrez contrôler l'appareil.

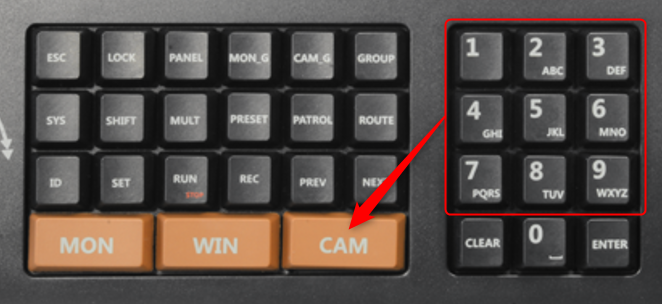

Lorsque vous contrôlez le NVR, pour choisir un canal que vous voulez régler en taille réelle, utilisez Num Cam+CAM.
En appuyant sur la touche "Esc", vous revenez au quadrant précédent.

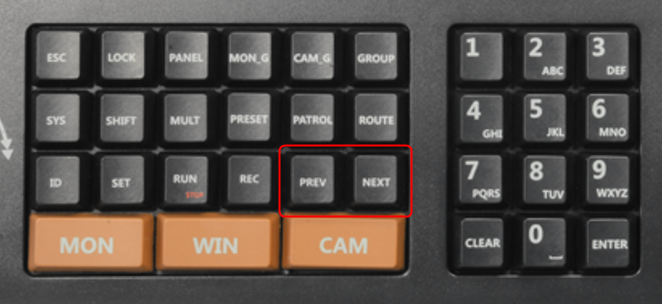

Les touches Prev et Next vous permettent de passer d'une caméra à l'autre dans le quadrant que vous avez défini. Exemple :
- Si le quadrant est la caméra 1, il passera à 2, 3, etc. toujours avec le quadrant de 1.
- Si le quadrant est 4 et que les caméras 1, 2, 3 et 4 sont affichées, appuyer sur Next permet de passer aux canaux 5, 6, 7 et 8.

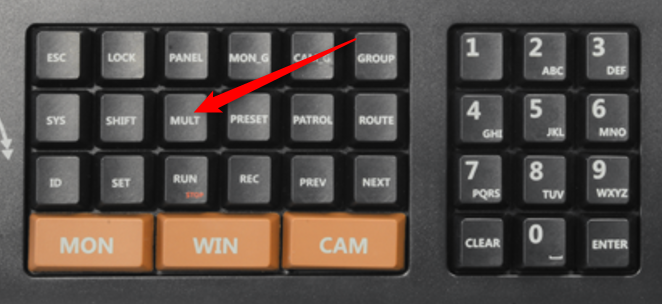

La touche Mult peut être utilisée pour passer d'un quadrant à l'autre et, en appuyant d'abord sur le chiffre puis sur "Mult", vous définissez le type de quadrant que vous souhaitez afficher sur le moniteur.
Contrôle d'une caméra mobile
Lors du contrôle d'un NVR, si une caméra PTZ est ajoutée au NVR, elle peut être contrôlée à l'aide du clavier :
- Sélectionnez la chaîne où se trouve la caméra PTZ, à l'aide de Num Cam+CAM et elle s'affichera en taille réelle sur le moniteur.

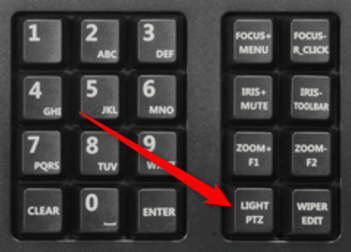

- Appuyez sur la touche "Light PTZ" c'est celui qui permet le contrôle PTZ du canal sélectionné.
Le dôme motorisé peut maintenant être contrôlé.

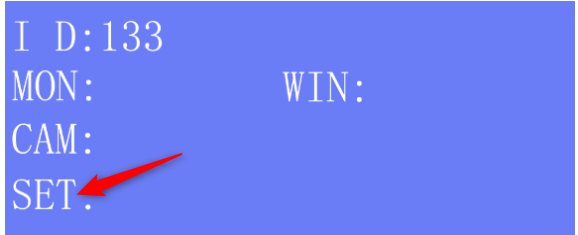

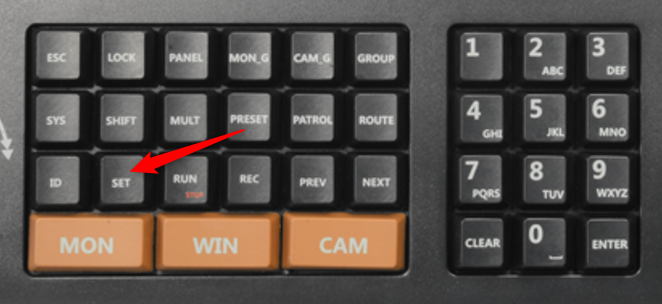

- Configuration de la présélection : pour enregistrer une présélection dans la caméra, appuyez sur 'SET'. Lorsque vous le faites, la section suivante devient SET.

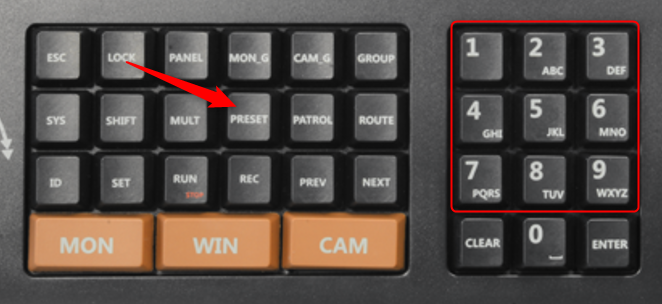

Une fois que la caméra se trouve à la position souhaitée, appuyez sur Preset ID+PRESET pour enregistrer cette position
Pour quitter le mode SET, appuyez sur 'ESC'.
Options :
- Appeler un preset : Preset ID+PRESET.
- Appelez une tournée (le dôme passe d'une présélection à une autre) : ID Tour+PATROL. Le Tour doit être configuré dans l'enregistreur via le web, un écran et une souris ou un logiciel PC.
- Appelez une route (le dôme copie les mouvements qui lui sont assignés) : ID Route+ROUTE. Doit être configuré dans l'enregistreur web, le moniteur et la souris ou le logiciel PC.
AJOUT DU LOGICIEL EZSTATION POUR CONTRÔLER UNE CAMÉRA PTZ

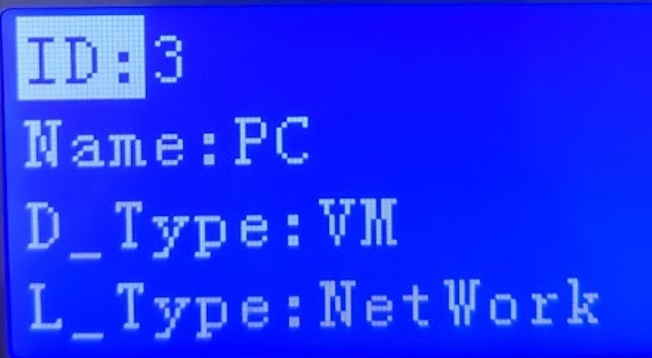

Afin de contrôler une caméra Uniview IP PTZ avec le clavier, nous devrons ajouter le logiciel EzStation au clavier, nous devrons ajouter un nouveau dispositif dans le clavier avec l'option VM et en spécifiant l'IP de l'ordinateur sur lequel l'EzStation fonctionne :
Une fois que le PC a été ajouté au clavier, nous allons ajouter la caméra dans le logiciel EzStation :

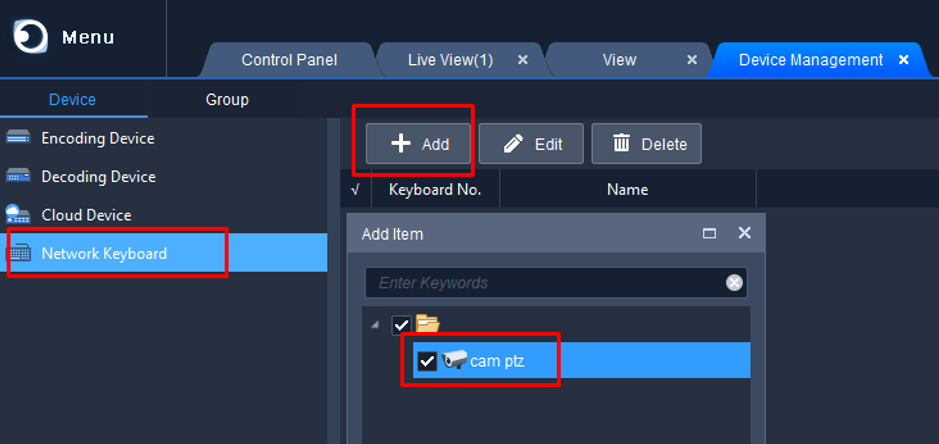

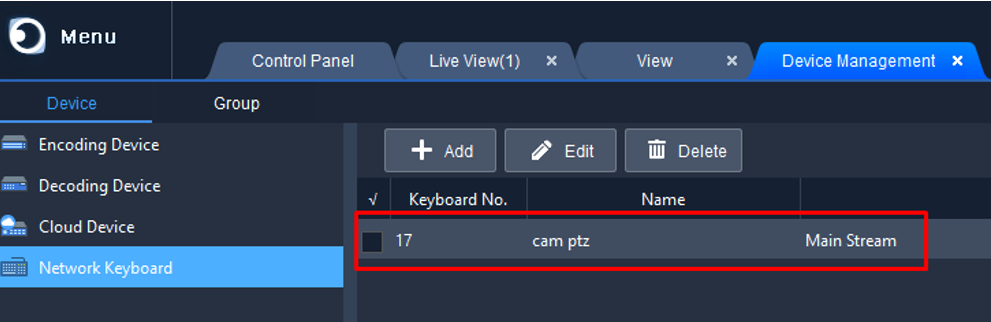

Ensuite, nous passerons à la section Clavier réseau où nous ajouterons la caméra à la liste, ce qui permettra au clavier d'accéder au logiciel et de contrôler cette caméra :
La caméra ajoutée dans ce cas porte le numéro 17 :
La dernière étape consiste à contrôler la caméra à partir du clavier
- Accédez à l'ID dans lequel nous avons enregistré la EzStation, dans ce cas 3,ID+3+Enter
- Choisissez le numéro de la caméra associée au logiciel, 17,17+CAM
