Les CCAA faciaux de Safire peuvent fonctionner comme des interphones vidéo en passant des appels aux moniteurs. Dans cet exemple, 3 modèles seront configurés avec un moniteur.
Moniteur : 172.18.5.178
CCAA 1 : 172.18.214.90
CCAA 2 : 172.18.214.89
CCAA 3 : 172.18.214.56
Configuration de la CCAA 1
Le premier CCAA est ajouté au moniteur de la même manière qu'un interphone vidéo, vous pouvez suivre les étapes dans la vidéo suivante :

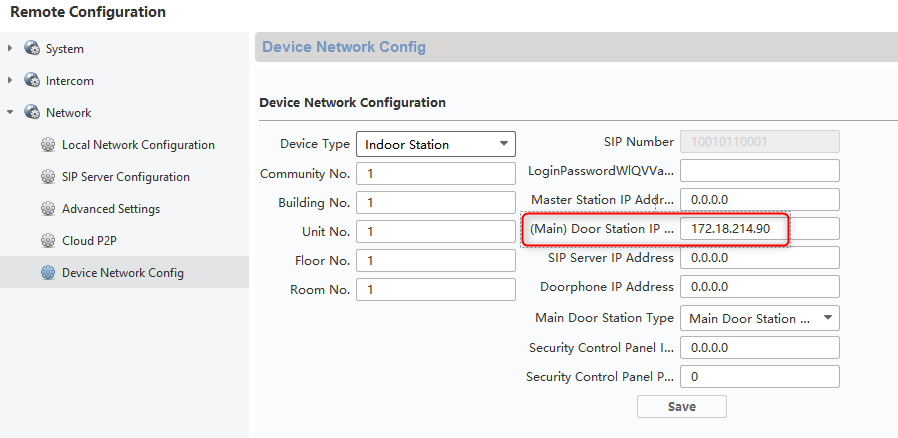

Cette configuration peut également être effectuée en ajoutant le CCAA au moniteur avec le Safire Control Center :
Configuration CCAA 2 Mode portier

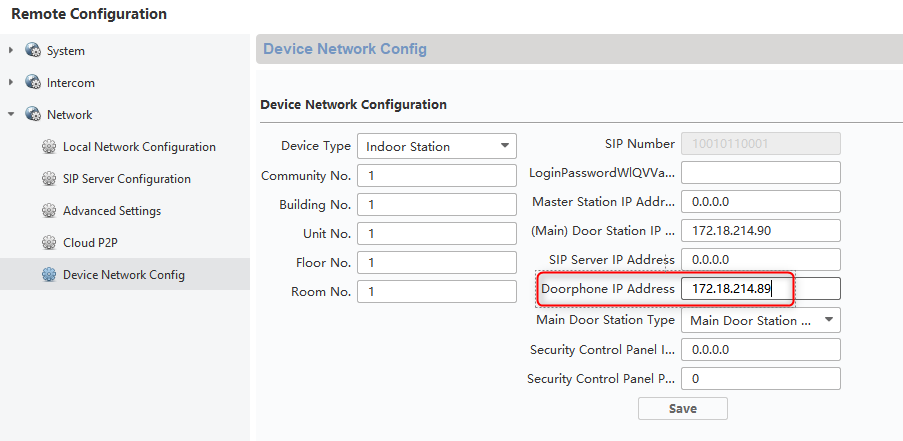

Ce deuxième dispositif peut être configuré directement sur le moniteur comme Doorphone en définissant son IP sur le moniteur :

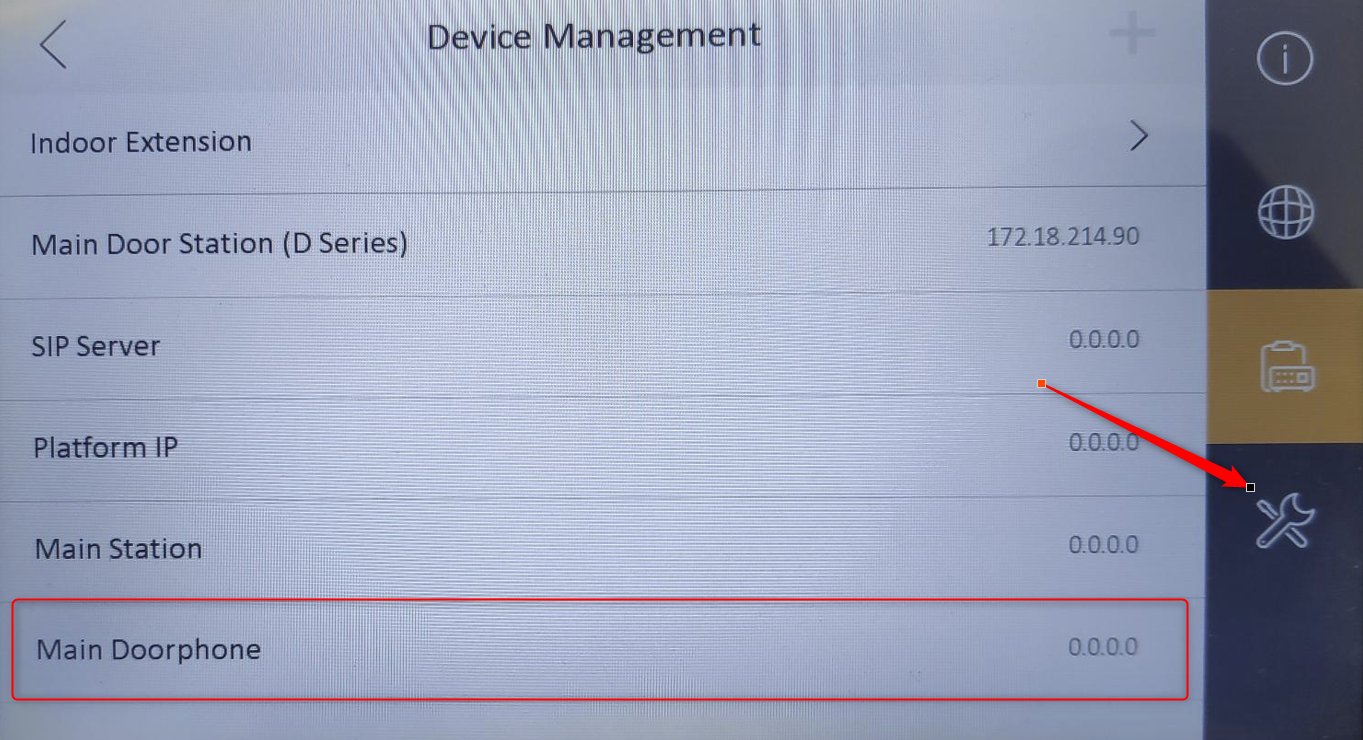

Cela peut également être configuré directement sur le moniteur :
Configuration des CCAA 2 et CVAA 3 comme extensions d'un maître
Les deux premiers dispositifs peuvent être configurés comme expliqué ci-dessus, mais à partir du troisième, il faut faire en sorte que la station de porte principale soit le maître (CCAA1) et que les autres soient des extensions
A titre d'exemple de la procédure d'extension du maître, le 3 sera configuré de la manière suivante

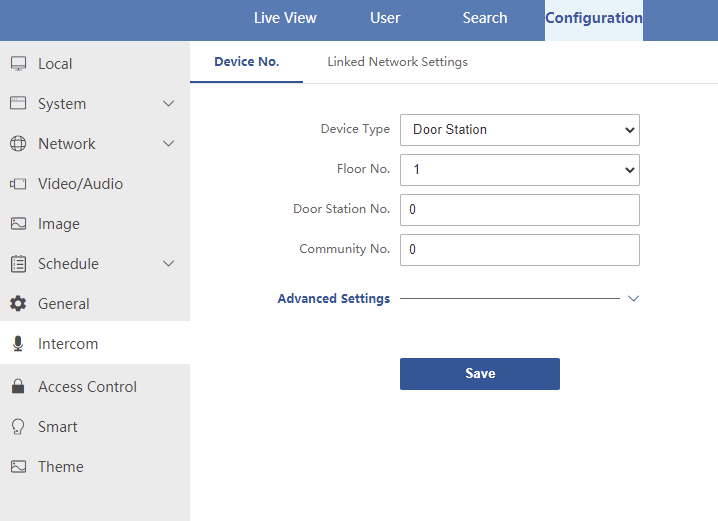

- CCAA 1- Master

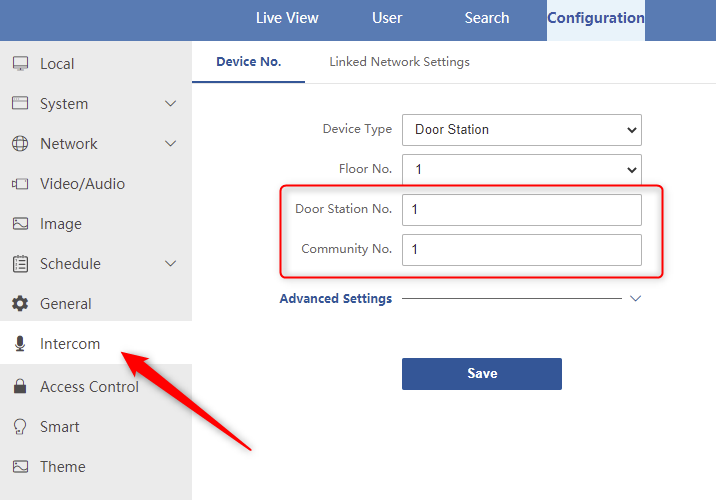

- CCAA 2 - Extension de CCAA 1. Il est indiqué qu'il s'agira de l'équipement 1

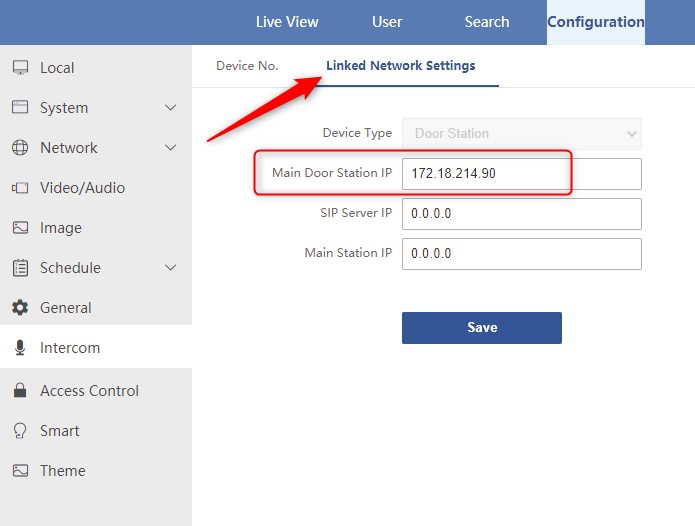

En le modifiant, il demandera de redémarrer l'équipement et, en le redémarrant, l'IP du maître sera spécifiée

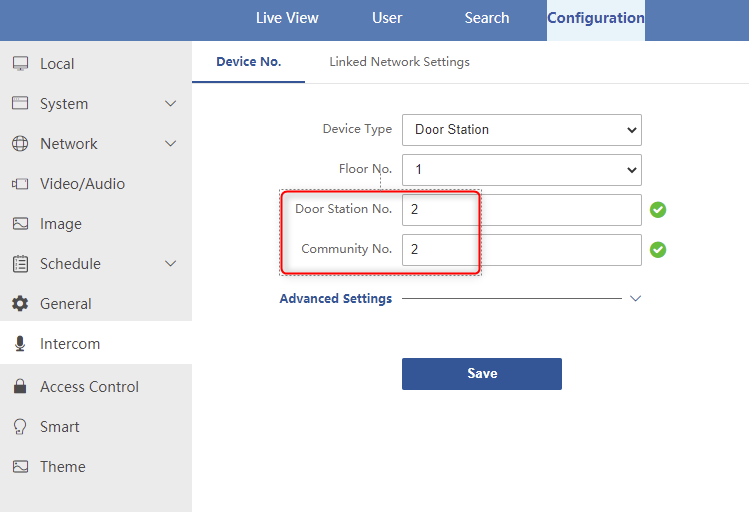

- CCAA 3- Cette extension et les suivantes seront configurées de la même manière que la précédente, en modifiant uniquement le numéro de la pièce :
De cette façon, tous les CAACs du visage seront en mesure d'appeler le moniteur

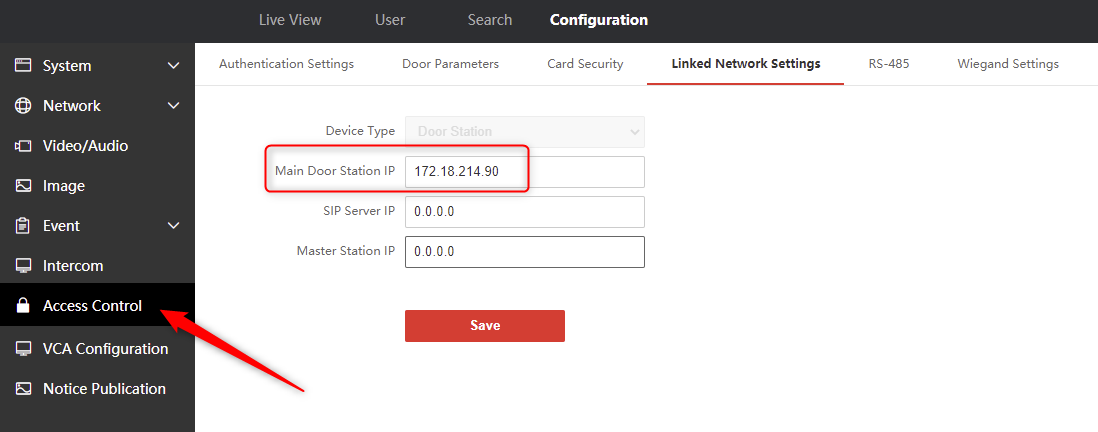

Dans le cas d'un appareil avec une version antérieure du firmware, la configuration sera la même mais la section où l'IP du maître est spécifiée se trouve à un endroit différent
