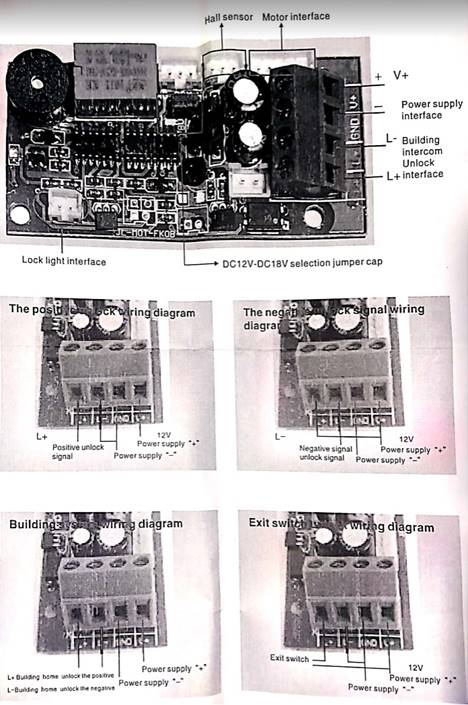

Parmi les options de configuration possibles indiquées dans le manuel du produit, nous expliquons la première et la plus intuitive.
Pour que la serrure s'ouvre, nous devons faire un pont entre L- et GND et connecter le pôle positif de 12V au L+ ; pour cela, dans l'équipement du contrôle d'accès, nous ferons un pont entre +12V et COM et nous porterons le NO au L+ de la serrure.
Ainsi, lorsque le relais du dispositif de contrôle d'accès est activé, l'impulsion de 12V atteindra le connecteur L+ et la serrure s'ouvrira.
