SYNCHRONISATION ENTRE LES BARRIÈRES IBS-SH-50-8TD

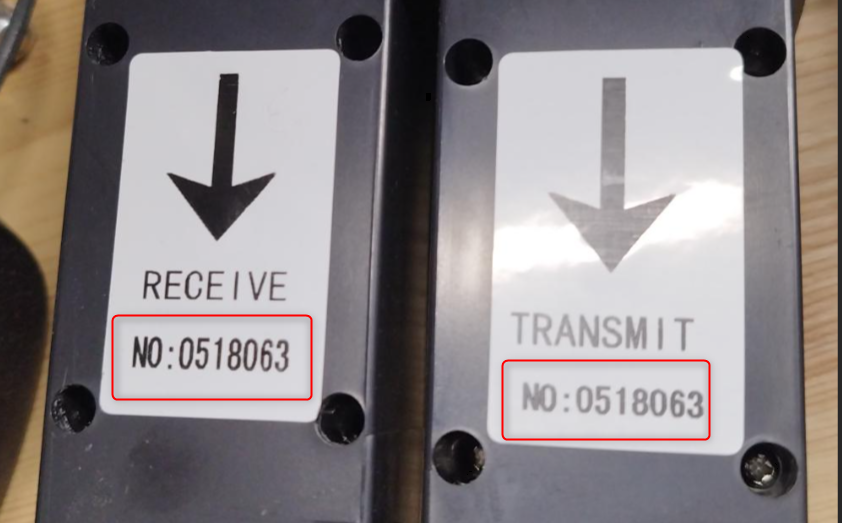

IMPORTANT : Il faut toujours aligner le récepteur avec l'émetteur. Par exemple : nous avons deux barrières, le récepteur de la barrière 1 doit être aligné avec l'émetteur de la barrière 2. En outre, il faut tenir compte du fait que les deux barrières doivent avoir la même numérotation, sinon elles ne peuvent pas être synchronisées entre elles
Le plus important entre les barrières est de s'assurer qu'elles sont éteintes ; pour ce faire, il faut appuyer 3 fois de suite sur le bouton d'alimentation (le bouton sur le récepteur d'une barrière et le bouton sur l'émetteur de l'autre). Nous trouverons ici 2 événements possibles :
- Son continu pendant plusieurs secondes. LA BARRIÈRE S'EST ÉTEINTE
- La barrière émet entre 3 et 6 bips. LA BARRIÈRE A ÉTÉ ALLUMÉE
Après avoir vérifié que les deux barrières sont éteintes, nous procédons à leur allumage. Pour ce faire, appuyez sur le bouton entre 3 et 6 fois sur chacune d'entre elles (le même nombre sur les deux).
Par exemple : les barrières sont éteintes, nous appuyons 4 fois sur le bouton de chacune d'entre elles, à ce moment-là elles émettent environ 6 bips chacune, elles sont donc allumées et reliées.
SYNCHRONISATION ENTRE LES BARRIÈRES ET LE RÉCEPTEUR
- Allumez tous les équipements, aussi bien les barrières que les récepteurs

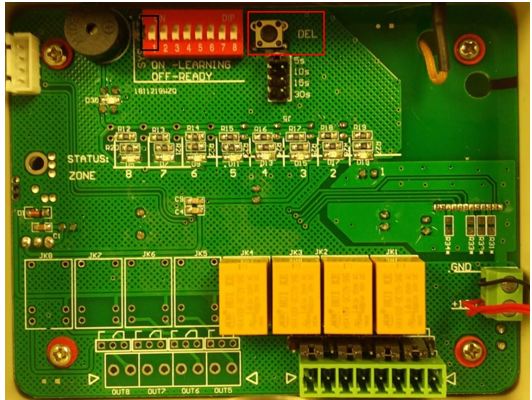

- Dans le récepteur, nous levons le DIP de la zone dans laquelle nous voulons ajouter nos barrières (dans le cas de l'exemple, la zone 1), le led de cette zone restera fixe et le récepteur restera en mode de synchronisation :

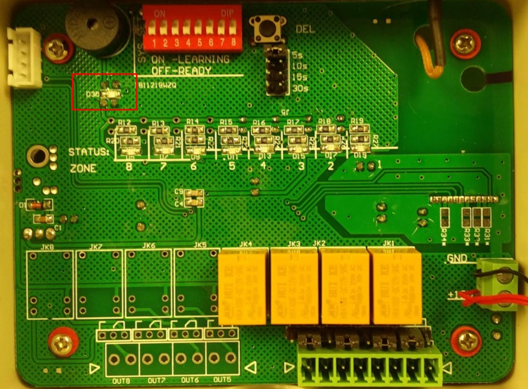

- Une fois que le récepteur est en mode synchronisation, il suffit de séparer les deux barrières pour produire le signal d'alarme. La led D30 commence alors à clignoter en continu, ce qui indique que l'ajout a été effectué correctement :
- Nous remettons le commutateur DIP sur OFF et le processus d'agrégation est terminé

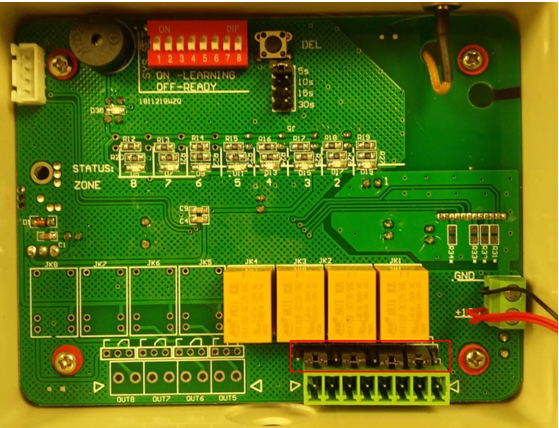

- Pour décider si les sorties de relais des zones sont NO ou NC, nous disposons de cavaliers. S'ils sont en position droite, la sortie sera NC et s'ils sont en position gauche, la sortie sera NO
- Enfin, les cavaliers que nous avons avec les indications 5s, 10s, etc. règlent le temps pendant lequel le relais reste activé lorsque les barrières sont séparées
