Dans cet article, vous trouverez les diagrammes de compatibilité des appareils LR1002/LR1002-1ET/LR1002-1EC.

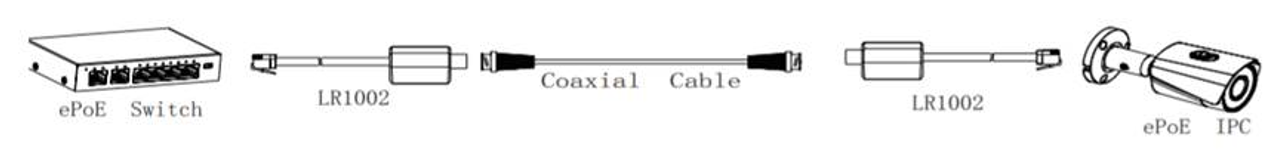

Cas 1: nous pouvons avoir un switch ePoE et une caméra ePoE, pour cela nous aurons besoin d'un LR1002 du côté du switch et d'un autre du côté de la caméra. Tous communiquent par câble coaxial.
Cas 2: une autre option est d'avoir un commutateur ePoE et une caméra PoE standard. Pour cela nous aurons besoin d'un LR1002 du côté du switch et d'un LR1002-1ET du côté de la caméra, pour transformer la partie alimentation en PoE standard afin que la caméra puisse la recevoir :

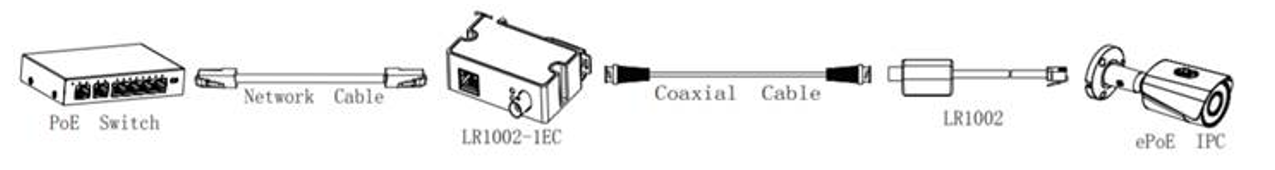

Cas 3: l'autre option est d'avoir un switch PoE standard et une caméra ePoE, il faut donc un LR1002-1EC du côté du switch et un LR1002 du côté de la caméra ePoE qui convertit la partie alimentation de PoE en ePoE :

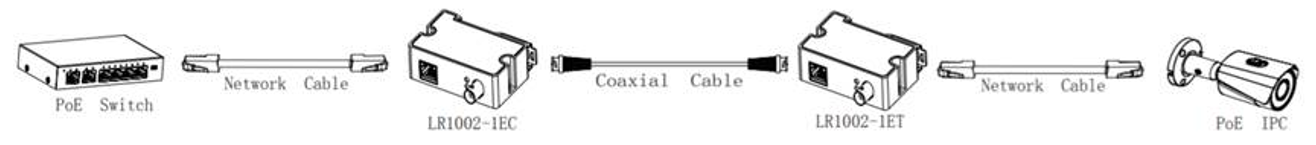

Cas 4: la dernière option, si nous n'avons pas de dispositif ePoE, ce que nous ferons est d'utiliser à la fois le LR1002-1EC du côté du commutateur et un LR1002-1ET du côté de la caméra :
En conclusion : pour faire passer coaxialement le signal et l'alimentation des appareils ePoE, nous aurons besoin du LR1002, tandis que le LR1002-1ET (côté caméra) et le LR1002-1EC (côté commutateur) sont utilisés lorsque cette conversion est faite à partir de la technologie PoE standard (af ou at).
