Le clavier Uniview permet d'ajouter des enregistreurs (DVR/NVR) et le logiciel de gestion EzStation, c'est l'ajout de ce dernier qui permettra de contrôler directement les caméras IP PTZ sans passer par un enregistreur.
L'AJOUT D'UN ENREGISTREUR
Pour ajouter un enregistreur au clavier de l'UV-KB-1100, la première chose à faire est d'entrer dans le menu de l'appareil ; par défaut, le mot de passe de l'utilisateur admin est 123456.

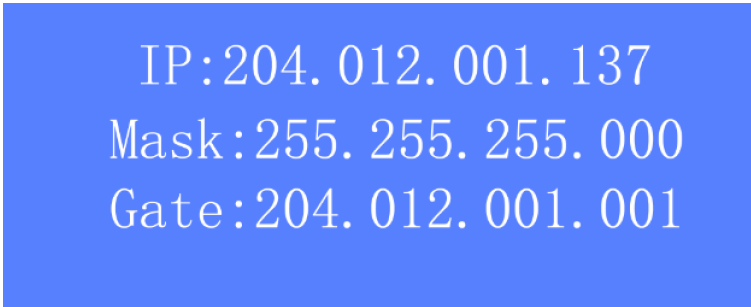

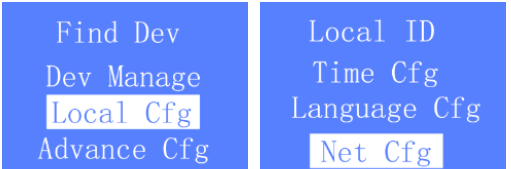

Une fois à l'intérieur, la première chose à faire est de configurer l'IP du clavier :

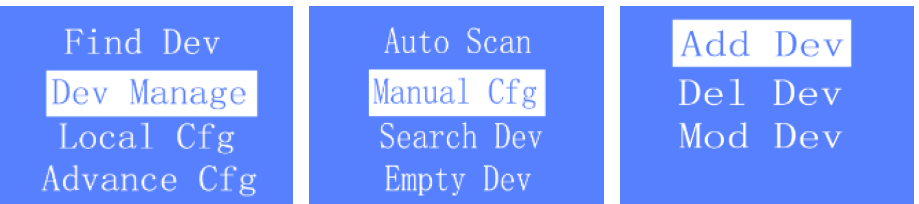

Une fois l'IP configuré (dans la même plage que les autres équipements), nous ajouterons l'enregistreur à la configuration du clavier. Pour ce faire, nous accédons à la section suivante :

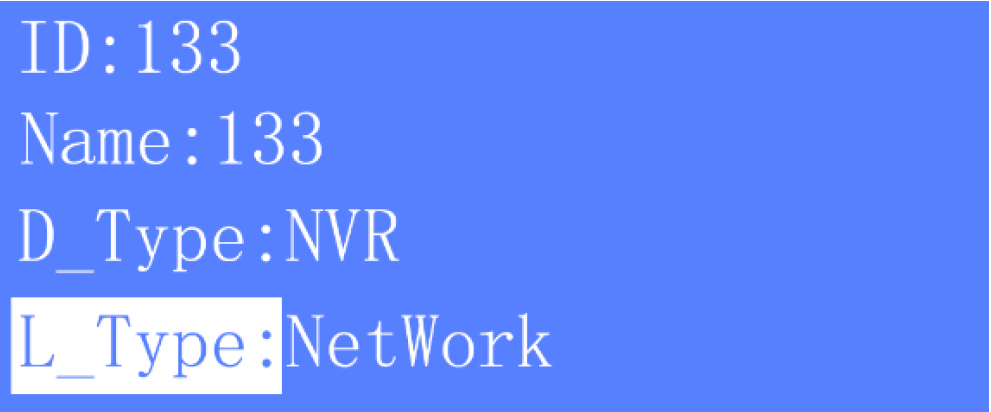

- ID : numéro que nous voulons attribuer à cet enregistreur dans notre clavier
- Nom : on met celui qu'on veut (il peut rester vide)
- D_Type : type de dispositif que nous allons ajouter, nous choisirons entre DVR ou NVR selon qu'il s'agit de l'un ou de l'autre
- L_Type : forme de communication avec le terminal à ajouter, nous mettrons Réseau puisque le contrôle de l'enregistreur se fera par réseau. A ce stade, nous allons appuyer sur la touche Entrée ou sur le bouton du joystick pour spécifier l'adresse IP de notre enregistreur
Pour le port, nous garderons le 6000.
Pour terminer, nous appuierons sur la touche Entrée et il nous indiquera si nous voulons enregistrer les modifications, nous les accepterons et l´enregistreur sera ajouté.

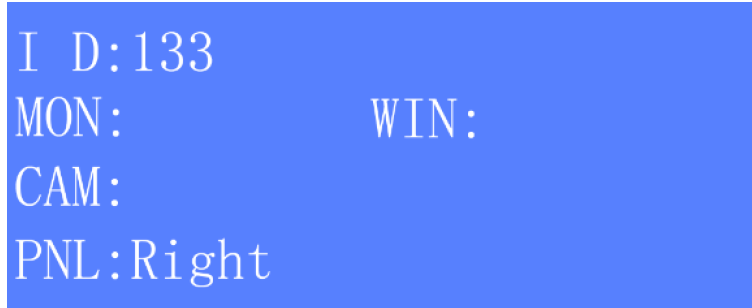

Pour commencer à contrôler l'enregistreur, dans le menu principal, appuyez sur ID et sur le numéro ID que nous avons donné à notre appareil (dans ce cas 133) et sur Entrée, puis à nouveau sur Entrée pour accéder aux sections de contrôle de l'appareil.

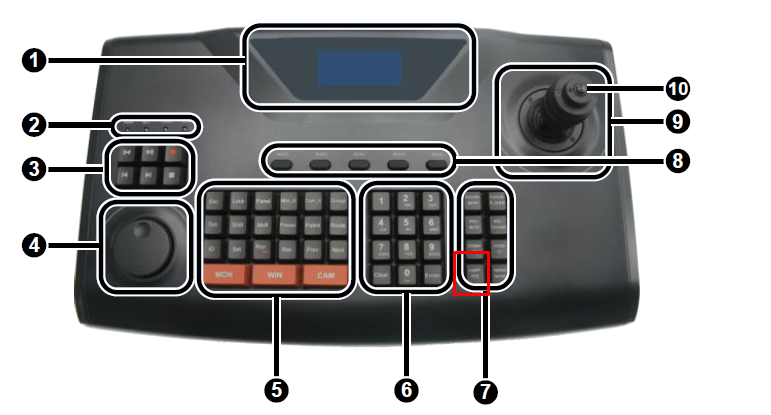

Pour régler la chaîne que vous voulez contrôler en taille réelle, appuyez sur NumCanal+CAM, puis pour contrôler le PTZ, utilisez le bouton LightPTZ :
AJOUT D'UN LOGICIEL EZSTATION POUR CONTRÔLER UNE CAMÉRA PTZ

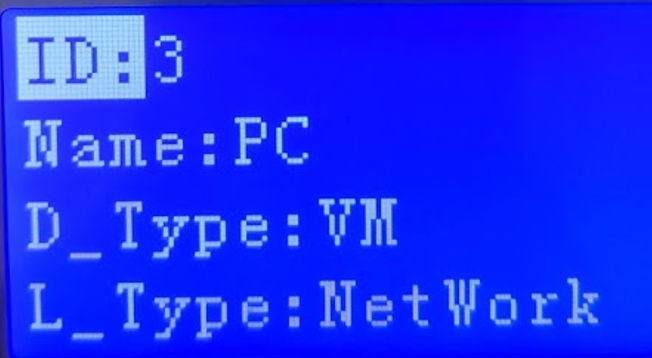

Afin de contrôler une caméra PTZ Uniview IP avec le clavier, nous devrons ajouter le logiciel EzStation au clavier, nous devrons ajouter un nouveau dispositif sur le clavier avec l'option VM et en spécifiant l'IP de l'ordinateur sur lequel tourne l'EzStation :

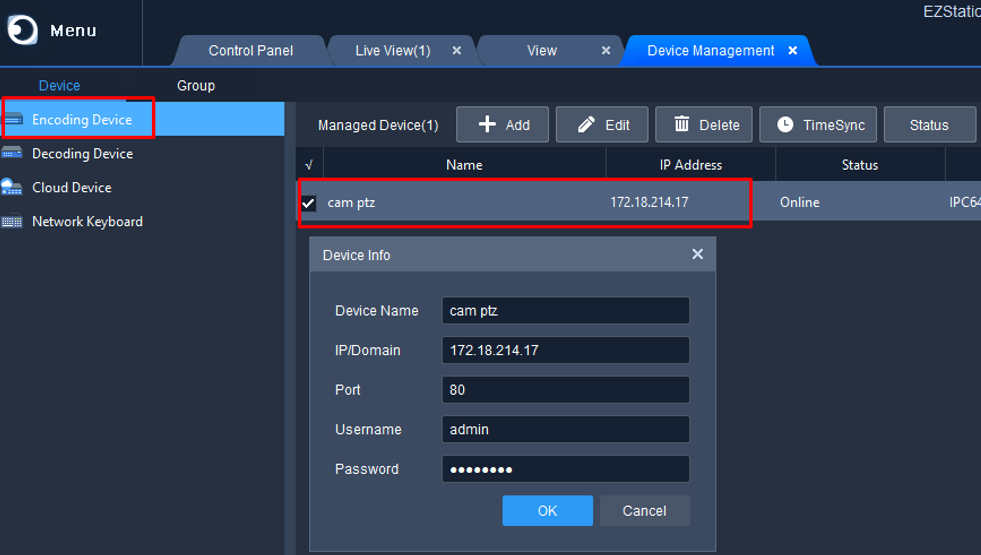

Une fois que le PC est ajouté au clavier, nous ajouterons la caméra dans le logiciel EzStation :

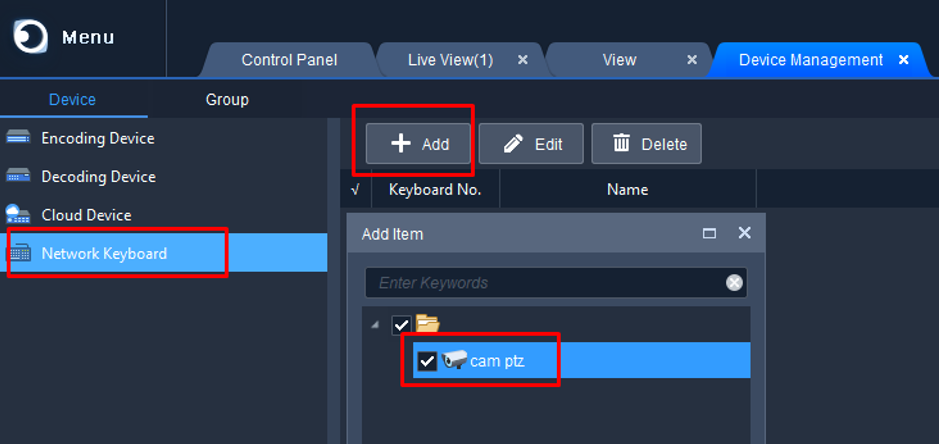

Ensuite, nous irons dans la section "Network Keyboard" où nous ajouterons la caméra à la liste, ce qui permettra au clavier d'accéder au logiciel et de contrôler cette caméra :

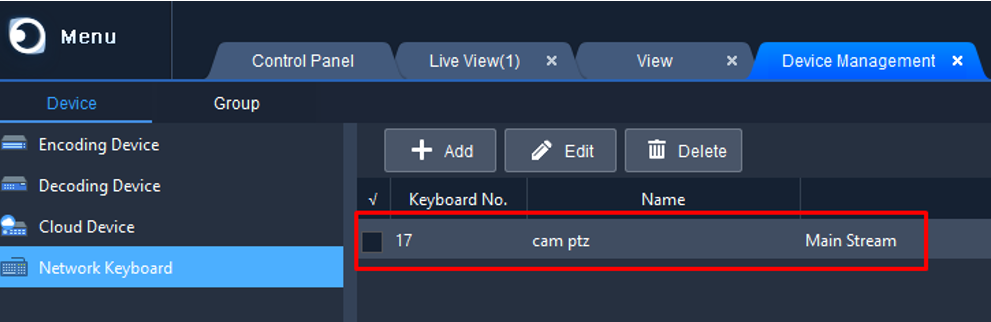

La caméra ajoutée dans ce cas porte le numéro 17 :
La dernière étape consiste à contrôler la caméra à partir du clavier
- Accédez à l'ID que nous avons enregistré dans EzStation, dans ce cas le 3, ID+3+Entrer
- Choisissez le numéro de la caméra associée au logiciel, 17, 17+CAM
Télécharger le manuel : https://athena-visiotech.s3-eu-west-1.amazonaws.com/CUHEw3ABGAWsnHhdMkRp/KB-1100-Professional%20Surveillance%20Keyboard%20User%20Manual-V1.02.pdf
