N'oubliez pas que pour mettre à jour les firmwares des appareils, nous devons utiliser le VDP CONFIG via toolbox.
Configuration SIP 2 moniteurs et 1 platine
Configuration SIP 1 moniteur et 2 platines

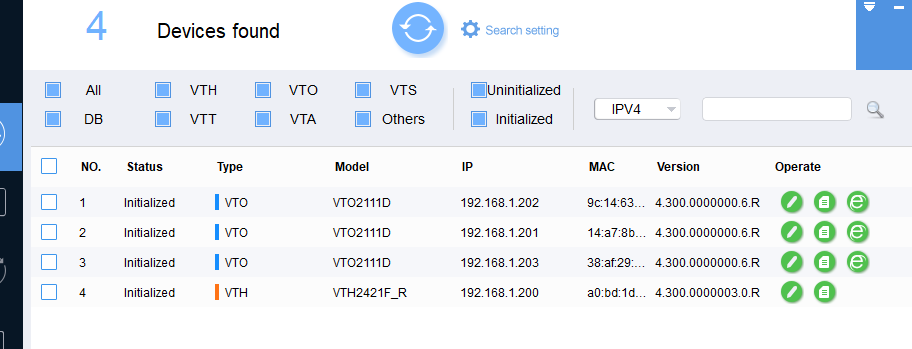

Pour cet exemple, nous avons utilisé un écran VTH2421F et 3 unités de VTO2111D-WP.

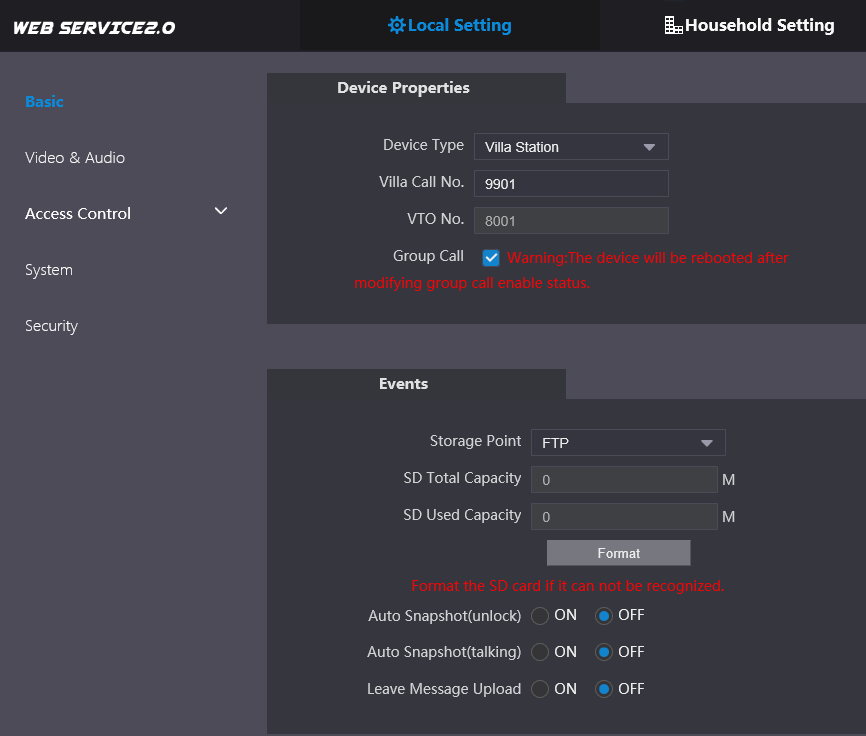

Dans le VTO principal, la configuration devrait être par défaut :

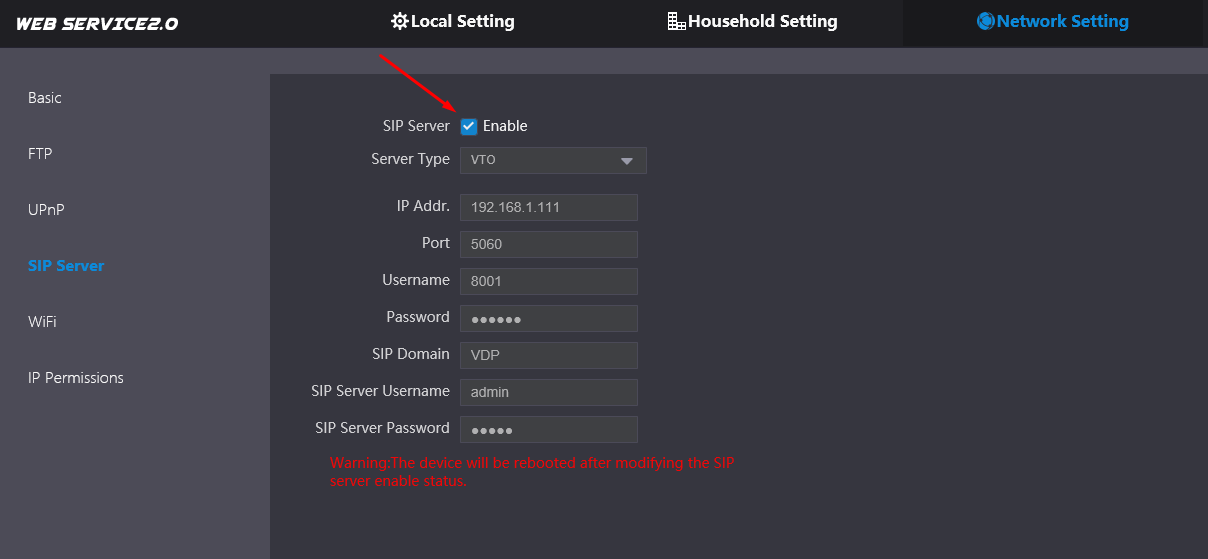

Dans les configurations RÉSEAU, nous vérifions si le SERVEUR SIP est activé et nous le laissons par défaut :

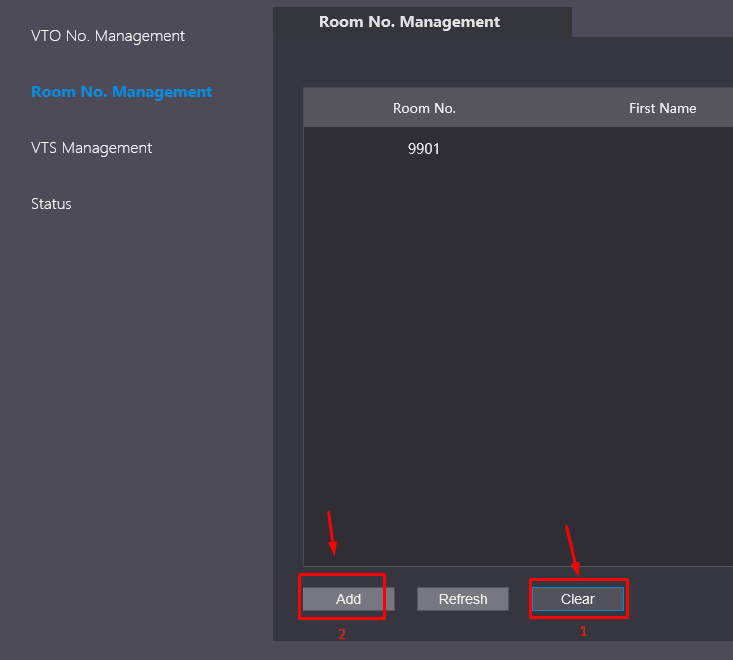

Dans la configuration des pièces, nous devons tout effacer et ajouter manuellement que la pièce 9901.
Nous nettoyons d'abord les pièces existantes, 9901#0, 9901#1...... cliquez sur add et ajoutez 9901.

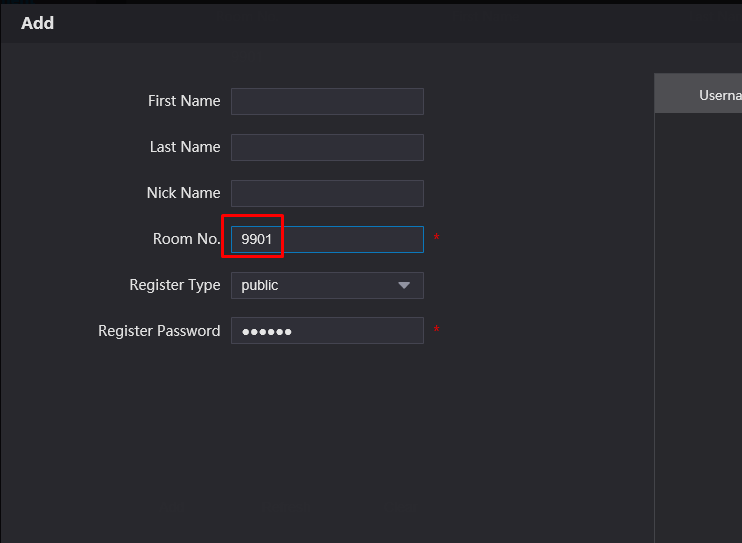

Il faut mettre le 9901, il ne faut pas entrer de mot de passe, seulement le numéro de la pièce et ensuite enregistrer l'opération.
Ensuite, nous allons configurer le VTO secondaire :

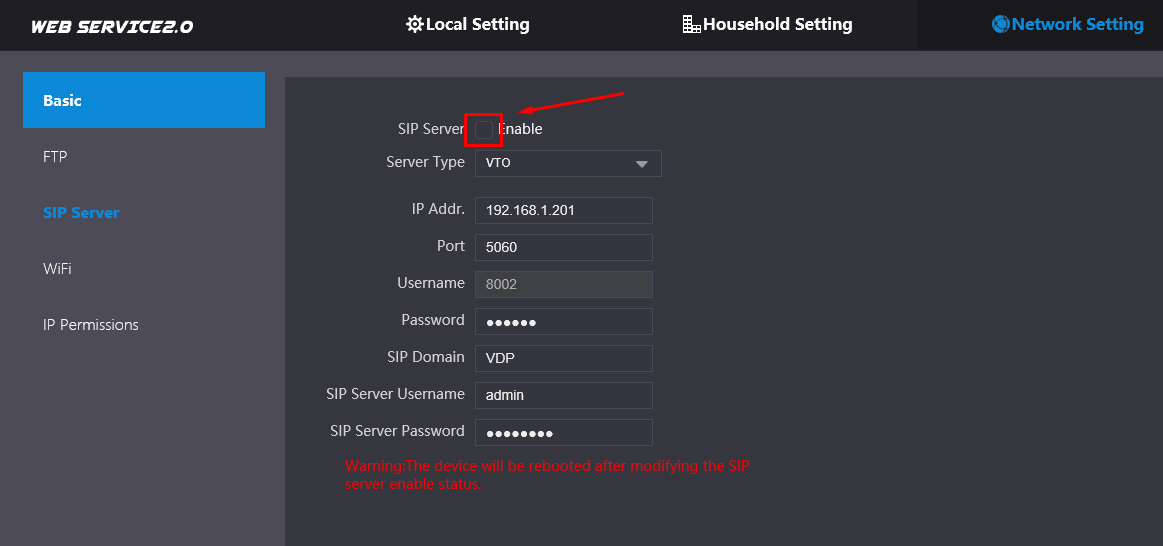

Nous devons décocher l'option SIP SERVER, c'est-à-dire qu'elle doit être décochée. Ensuite, la platine va redémarrer.

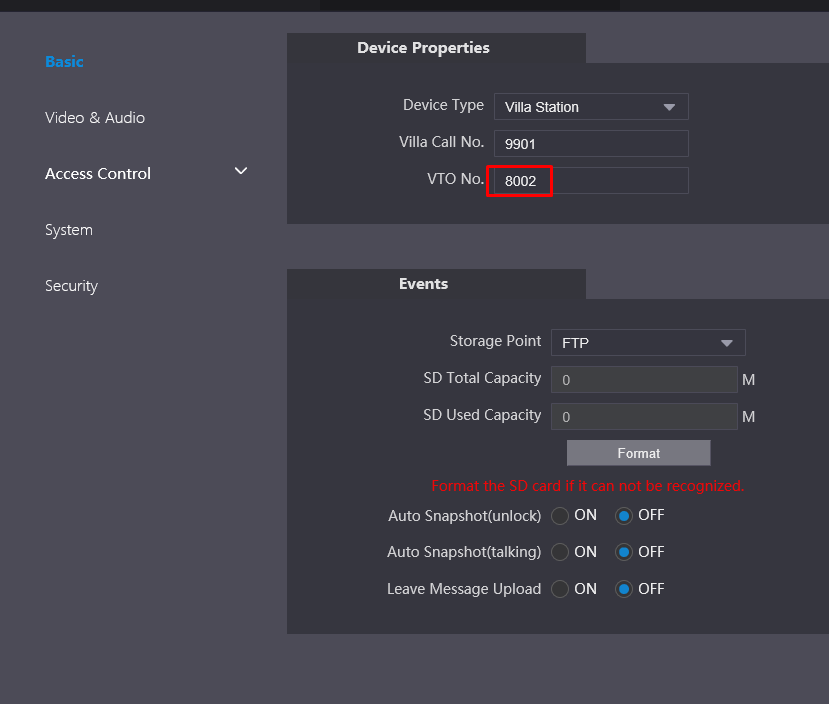

Puis nous retournons à la configuration locale et changeons le numéro VTO, nous préférons le laisser configuré comme 8002, puis le troisième VTO 8003.

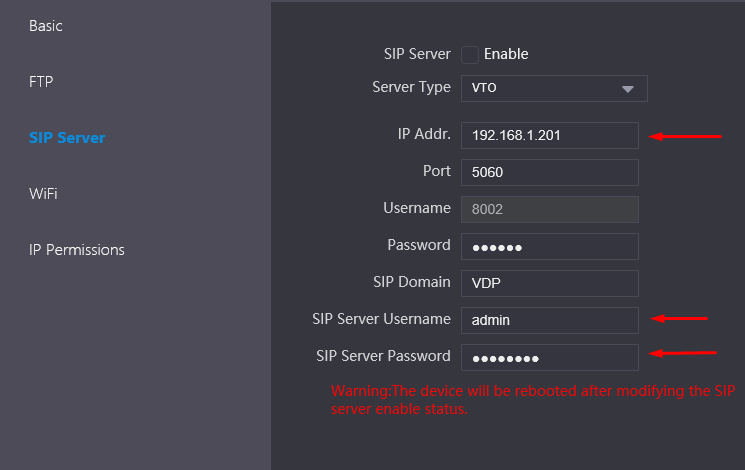

Là encore, nous revenons aux paramètres du SERVEUR SIP et nous configurons l'adresse IP de la platine, dans notre exemple 192.168.1.201; mais nous devons rester dans la plage IP du réseau local.
Nous devrons entrer le nom d'utilisateur du SERVEUR SIP et le mot de passe, c'est-à-dire le nom d'utilisateur et le mot de passe de la platine principale. Répétez la procédure pour tous les VTO qui vont travailler comme VTO secondaire.
Sauvez l'opération.

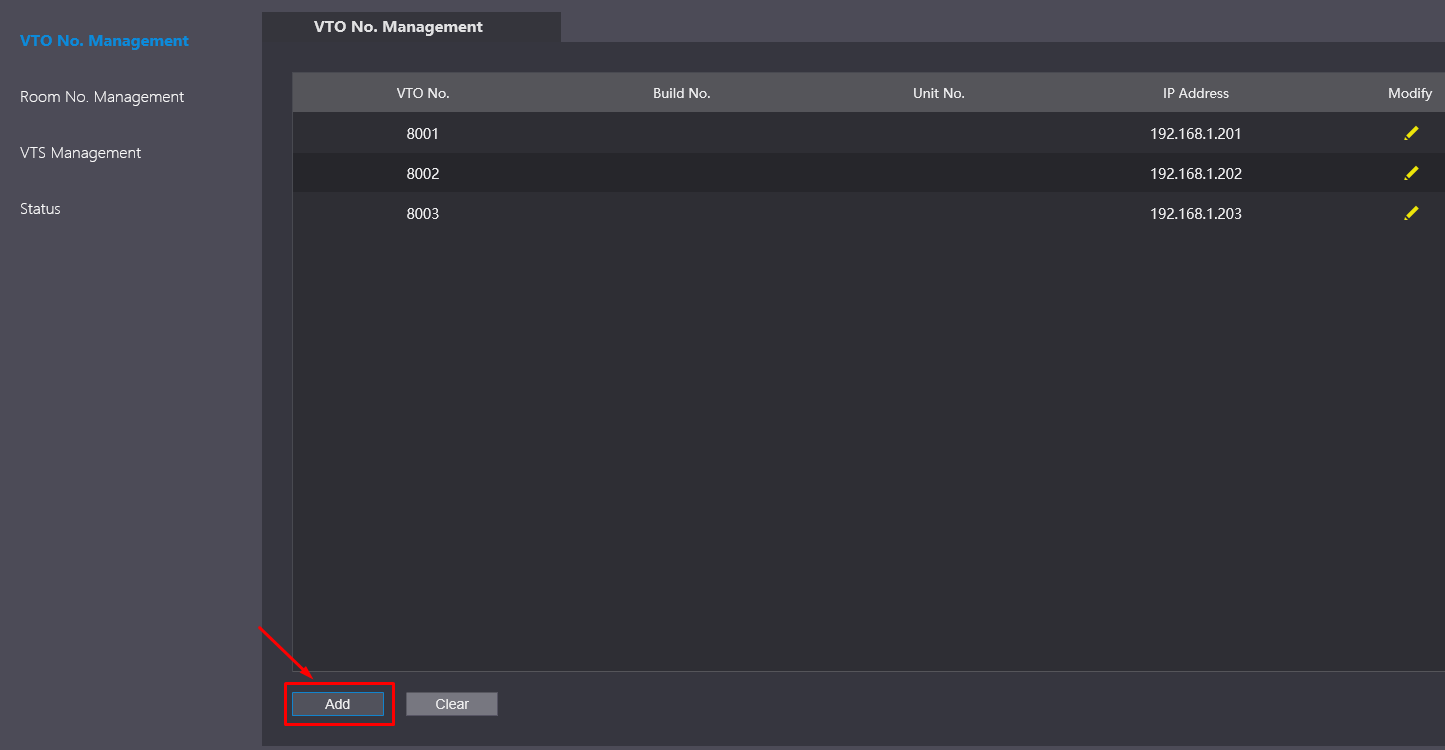

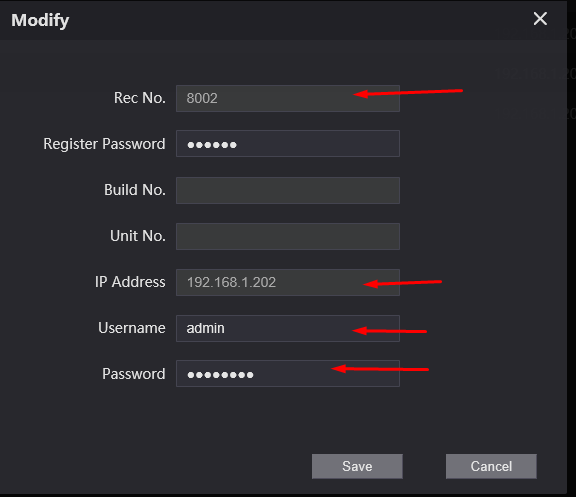

Ensuite, dans la gestion des VTO, nous allons ajouter le VTO secondaire.
Nous ne devons saisir que le numéro de VTO, dans notre cas le sous VTO est 8002 et 8003, nous devons donc effectuer la procédure 2 fois.
Nous devons indiquer l'adresse IP de chaque VTO, son utilisateur et son mot de passe respectifs.

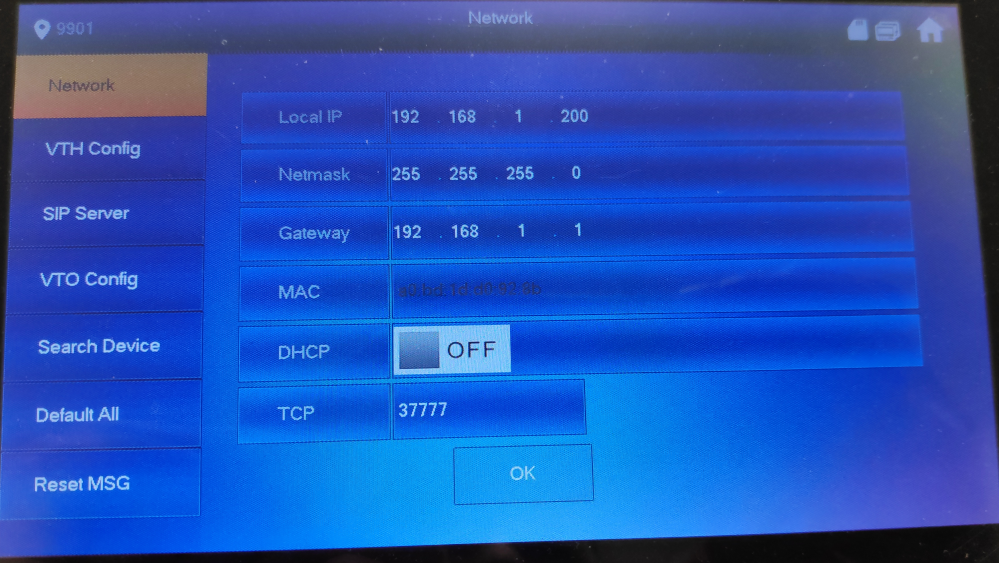

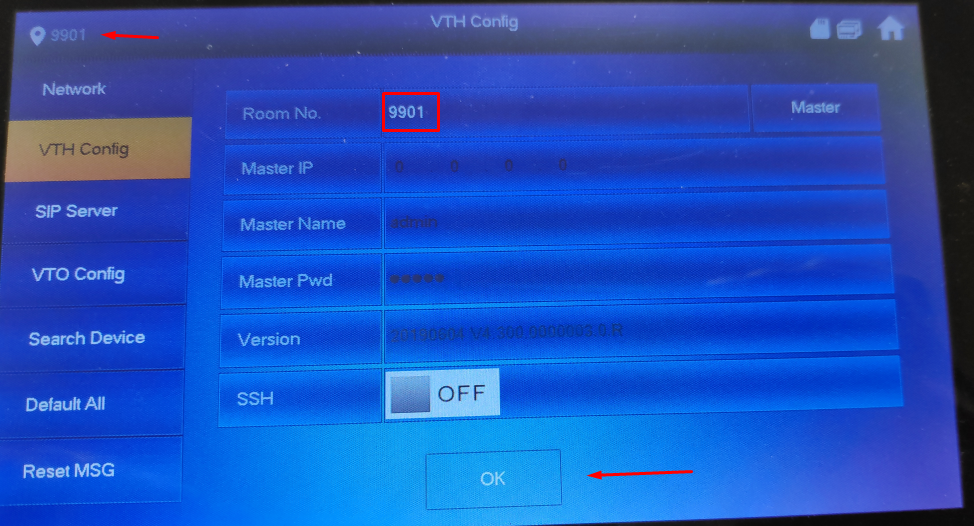

Ensuite, à l'écran, nous devons suivre la configuration ci-dessous: 1º Vérifier que la plage IP est la même que celle des VTO
.
Vérifiez que le numéro de pièce est 9901, sauvegardez l'opération en sélectionnant OK.

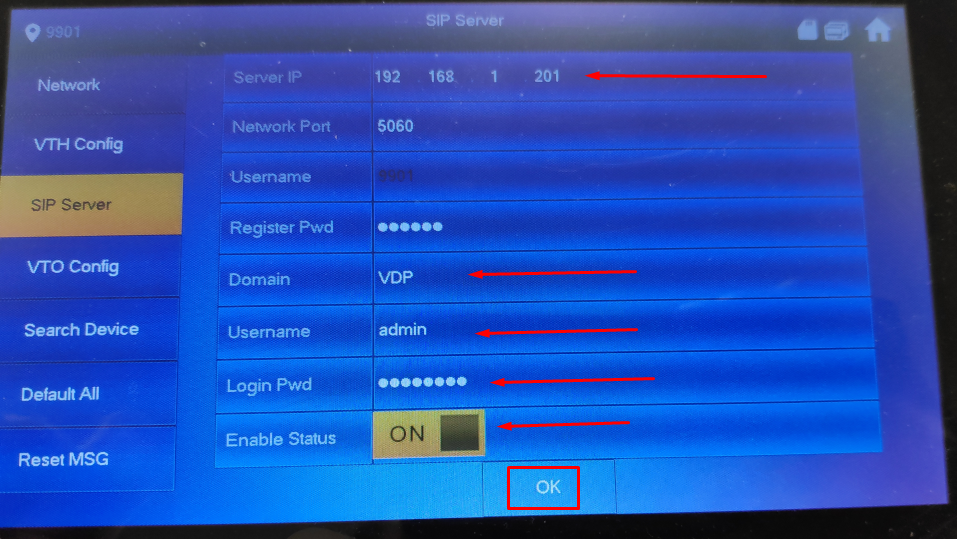

Dans le SERVEUR SIP, nous devrons entrer l'adresse IP du VTO principal, dans notre exemple, elle correspond à l'adresse 192.168.1.201.
Ensuite, nous devons entrer le VDP dans le domaine, le nom d'utilisateur et le mot de passe est celui qui correspond à la platine, puis nous devons activer le SERVICE en laissant le statut ON.

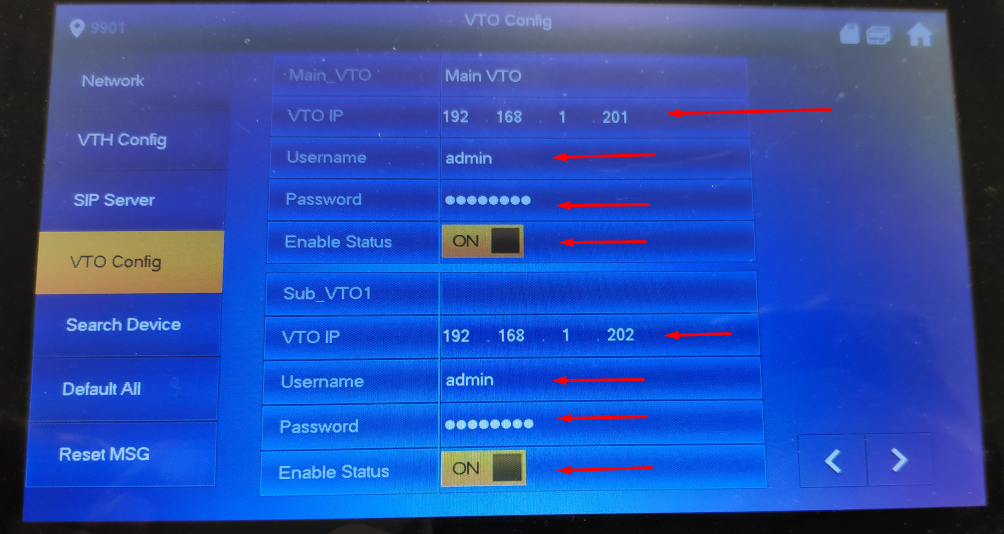

Ensuite, nous devons aller dans VTO Config, ajouter le VTO principal (dans notre cas 192.168.1.201), puis nous devons entrer le nom d'utilisateur et le mot de passe de l'appareil.
Ensuite, nous répétons pour le SOUS-VTO1, le SOUS-VTO2, et jusqu'au dernier VTO.......
Nous pouvons ensuite vérifier, par un appel test, l'efficacité de notre configuration.
