Pour activer la sortie d'alarme du contrôle d'accès SF-AC3011 en cas d'ouverture anormale de la porte (ce manuel convient également aux contrôleurs, en changeant la connexion de l'équipement) nous devons suivre les étapes suivantes :

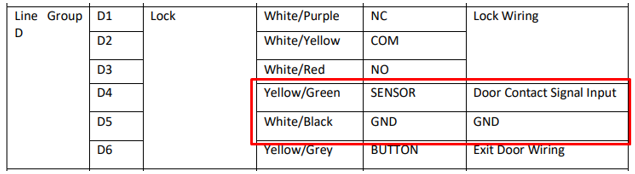

1. Les connexions à utiliser sont, d'une part, celles de l'entrée du capteur de porte (qui est celle qui indique l'état de la porte)

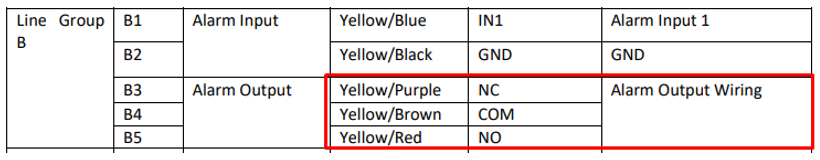

D'autre part, lorsque le capteur de porte détecte que la porte a été anormalement ouverte, la sortie d'alarme de l'appareil sera utilisée par l'intermédiaire d'une liaison (ici, il faudra décider si la sortie sera "normalement ouverte" ou "normalement fermée").

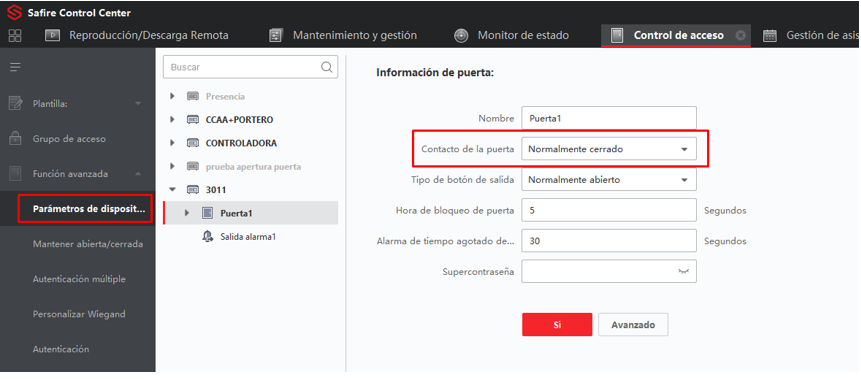

2. L'étape suivante consiste à configurer l'entrée du capteur si nous voulons qu'elle soit ouverte ou fermée

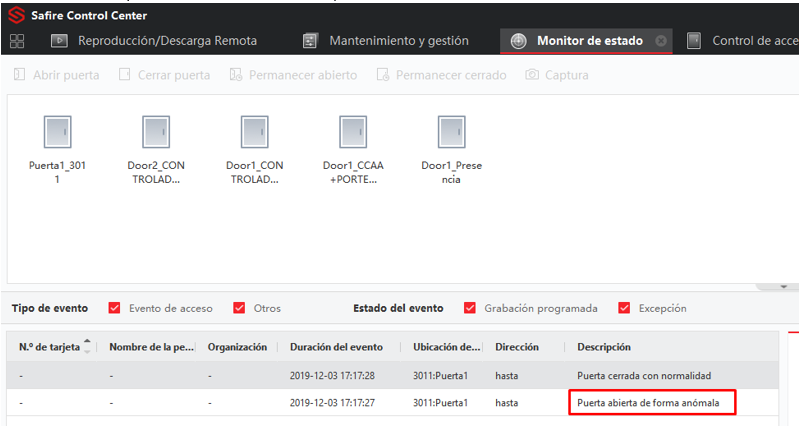

Dans cet exemple, l'état normal du contact de porte est qu'il doit être ouvert. Lorsque je ferme le contact sur les deux fils du capteur de porte, le terminal reçoit (et on peut le vérifier dans le logiciel) que la porte a été ouverte anormalement et quand elle est rouverte, cela indique que le statut est revenu à la normale :

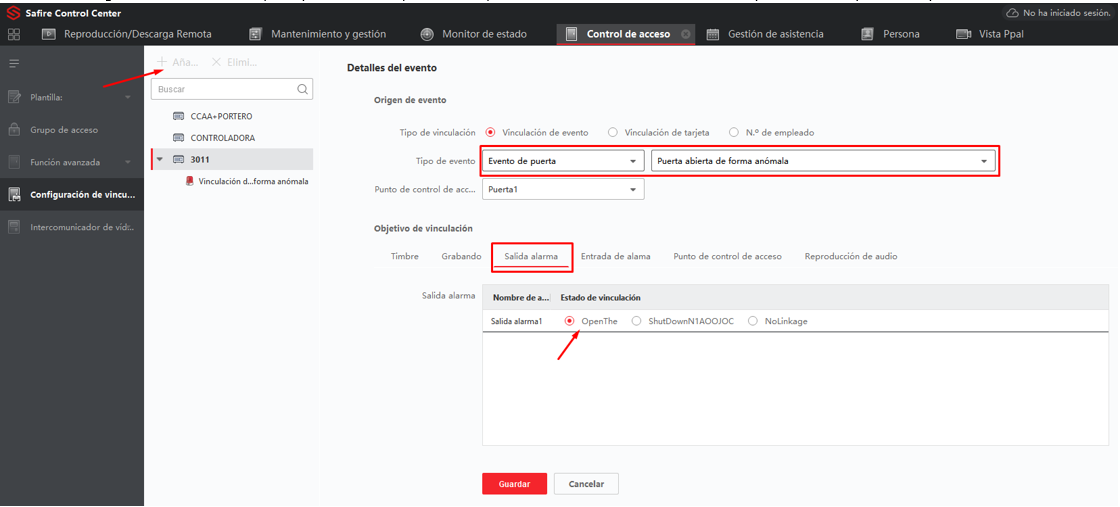

3. Un lien sera configuré spécifiant que la sortie d'alarme doit être activée en cas d'ouverture anormale de la porte :
Une fois la configuration sauvegardée, la sortie d'alarme est activée à chaque fois que cette ouverture anormale de la porte se produit.
