Lecteur Akuvox - AK-ACR-CRP12 - Wiegand

Appareils utilisés dans cet article

• Lecteur UHF AK-ACR-CRP12
• Contrôleur 4 portes AK-A095-LTE

Alimentation

Il est important de garder à l’esprit que le lecteur UHF AK-ACR-CRP12 nécessite une alimentation de 12 V / 3 A.

Lorsque le lecteur UHF est connecté directement au contrôleur AK-A095-LTE et que le contrôleur est alimenté via PoE, le contrôleur ne peut pas fournir suffisamment de puissance au lecteur UHF. Par conséquent, le lecteur redémarre continuellement.

Dans ce cas, une alimentation séparée de 12 V / 3 A doit être utilisée pour le lecteur UHF.

Connexion Wiegand

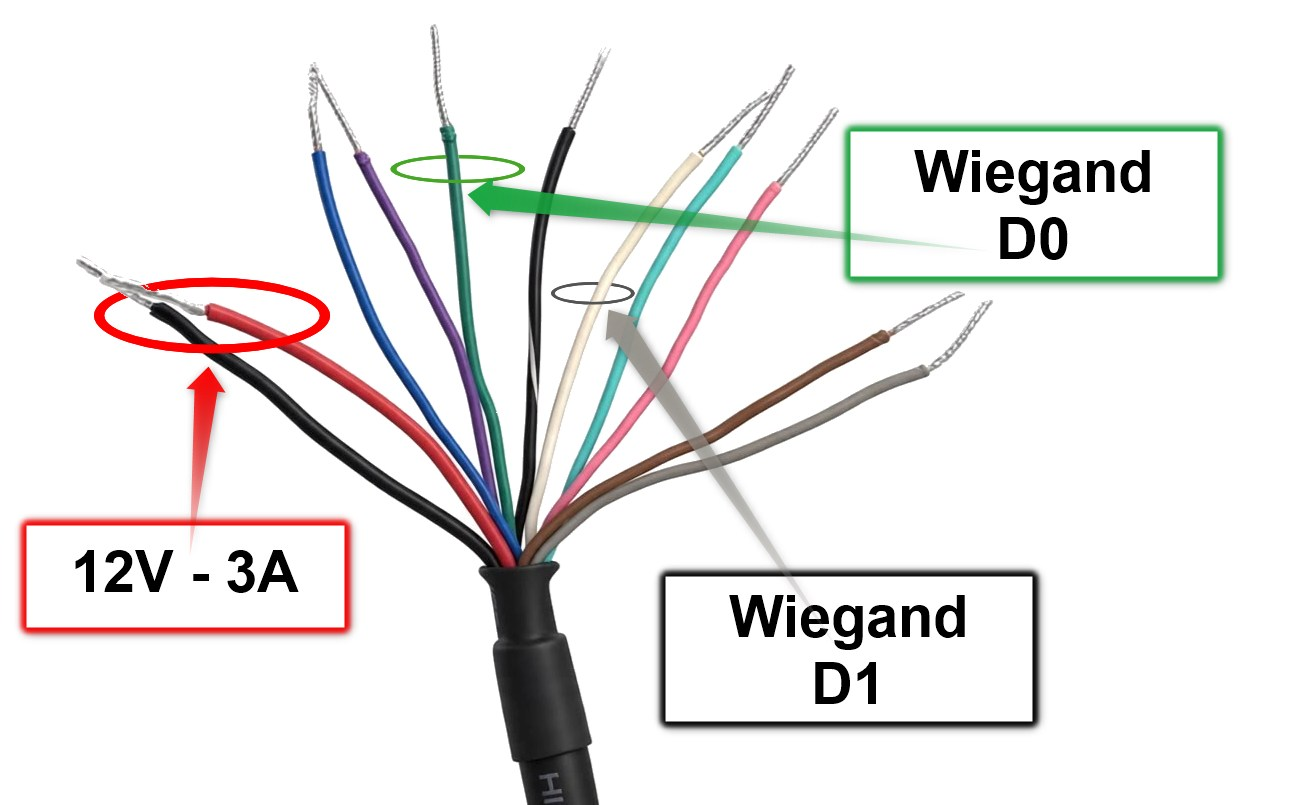

Les fils suivants doivent être connectés :

• Rouge : VCC
• Noir : GND
• Vert foncé : Wiegand D0
• Blanc : Wiegand D1

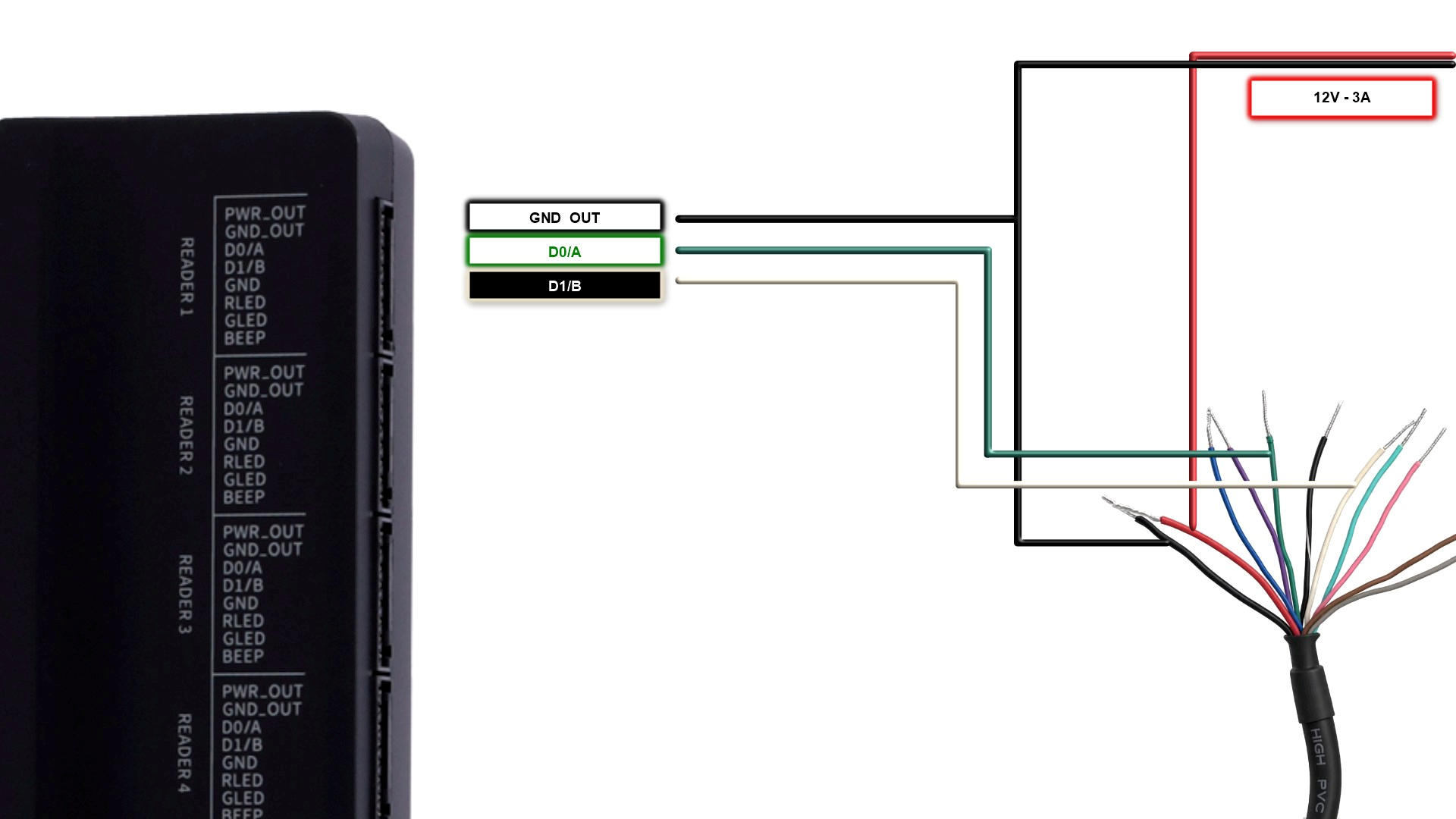

Remarque : Lorsqu’une alimentation séparée est utilisée pour le lecteur UHF, le fil noir (GND) doit tout de même être connecté au contrôleur.

1. Tout d’abord, téléchargez et installez le UHF Reader Configuration Tool. Connectez le lecteur AK-ACR-CRP12 à l’ordinateur à l’aide de la connexion USB.
2. Ouvrez le UHF Reader Configuration Tool.

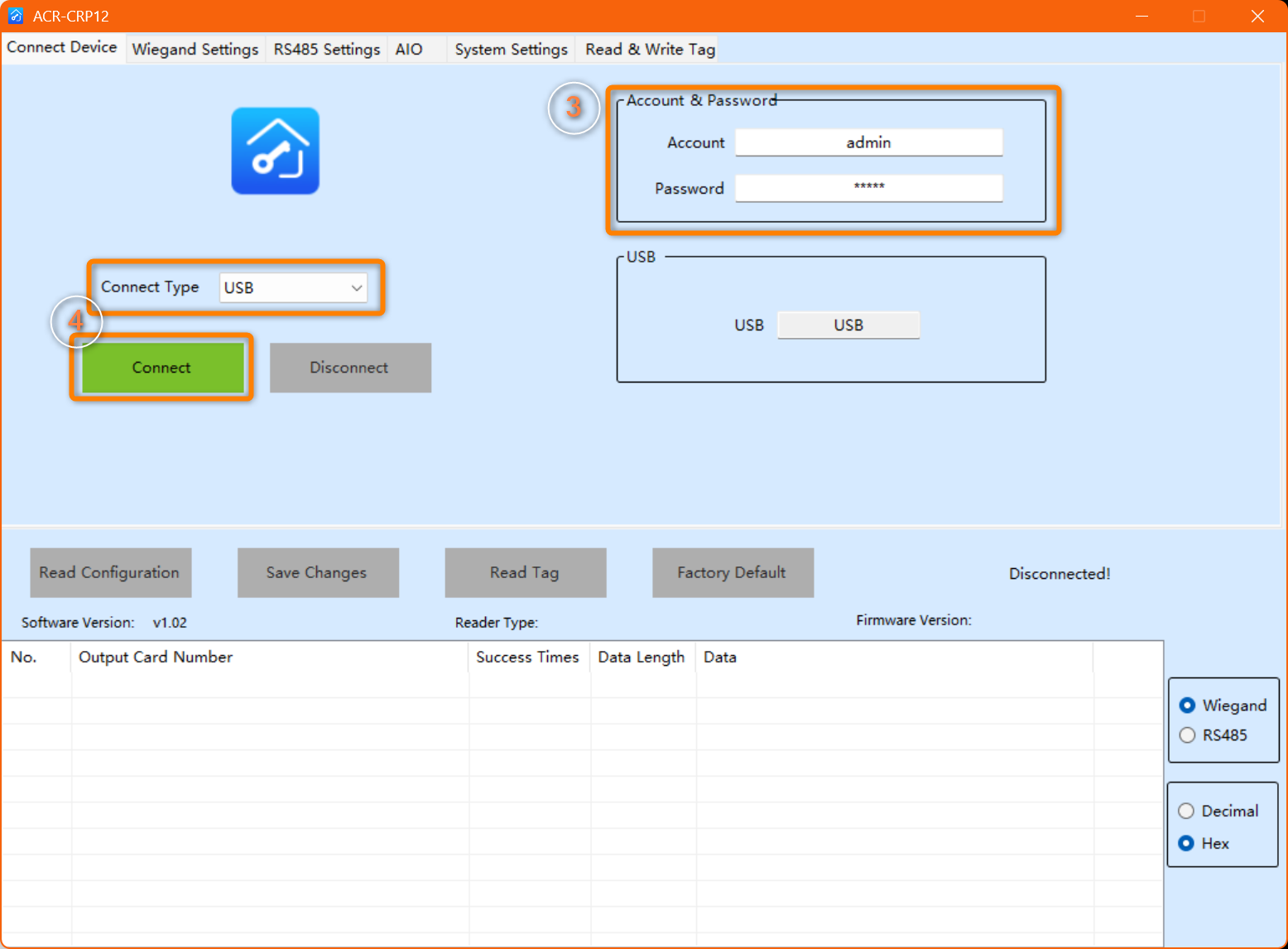

3. Les identifiants de connexion par défaut sont les suivants :

• Nom d’utilisateur : admin
• Mot de passe : admin

4. Sélectionnez USB comme type de connexion, puis cliquez sur Connect.

Rétablir les paramètres d’usine du lecteur

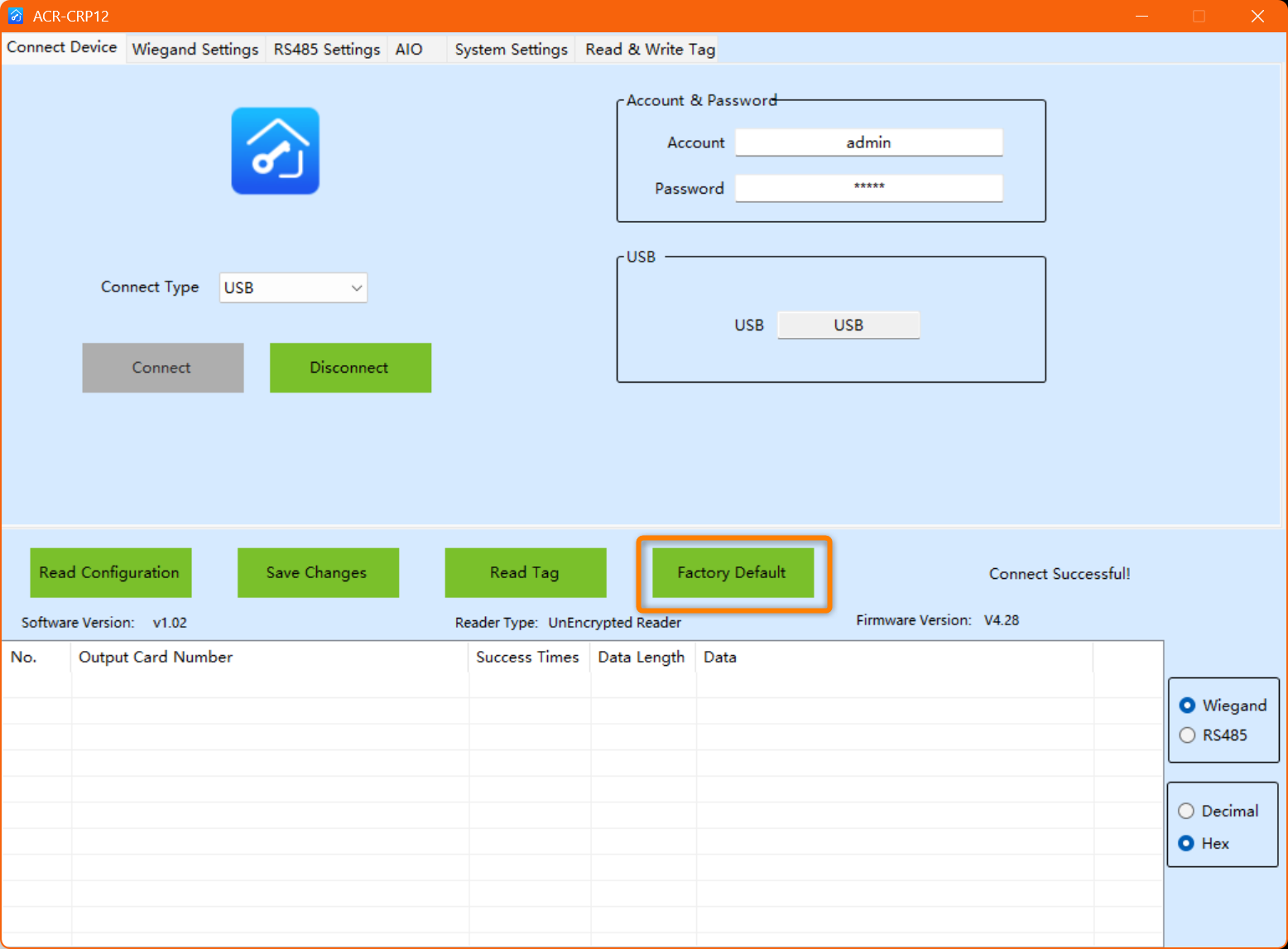

Lors de la première connexion du lecteur, ou si le lecteur ne fonctionne pas comme prévu, cliquez sur Factory Default avant de poursuivre la configuration.

Configurer les paramètres Wiegand

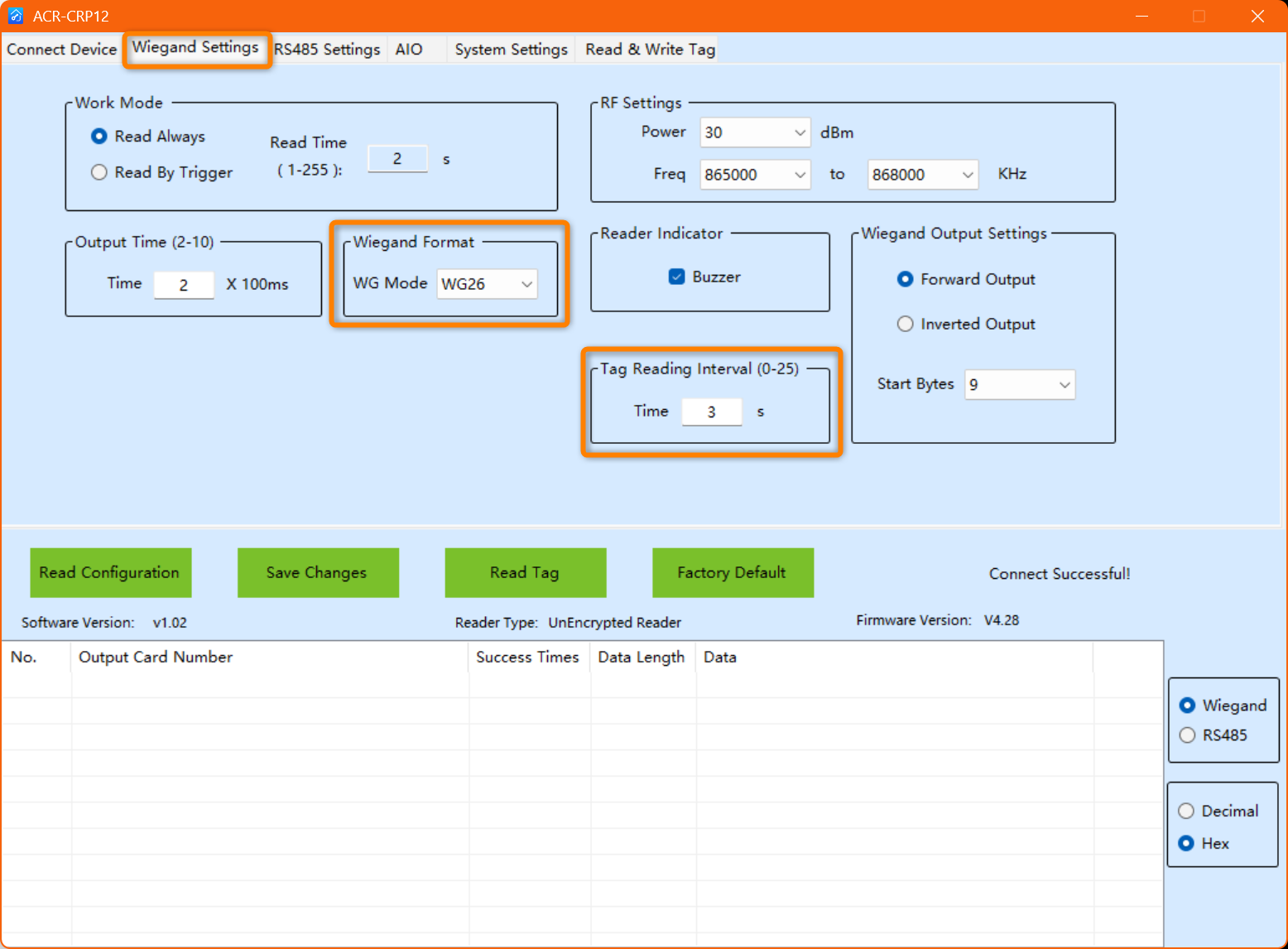

Accédez à l’onglet Wiegand.

• Sélectionnez le Wiegand Mode requis.
• Pour notre test, l’intervalle de lecture des tags a été défini sur 3 secondes. Ce réglage convient aux applications telles qu’une porte de garage, pour lesquelles un même tag ne doit pas être lu plusieurs fois sur une courte période.
• Laissez les autres paramètres à leurs valeurs par défaut.

Cliquez sur Save Changes.

Vérifier les paramètres système

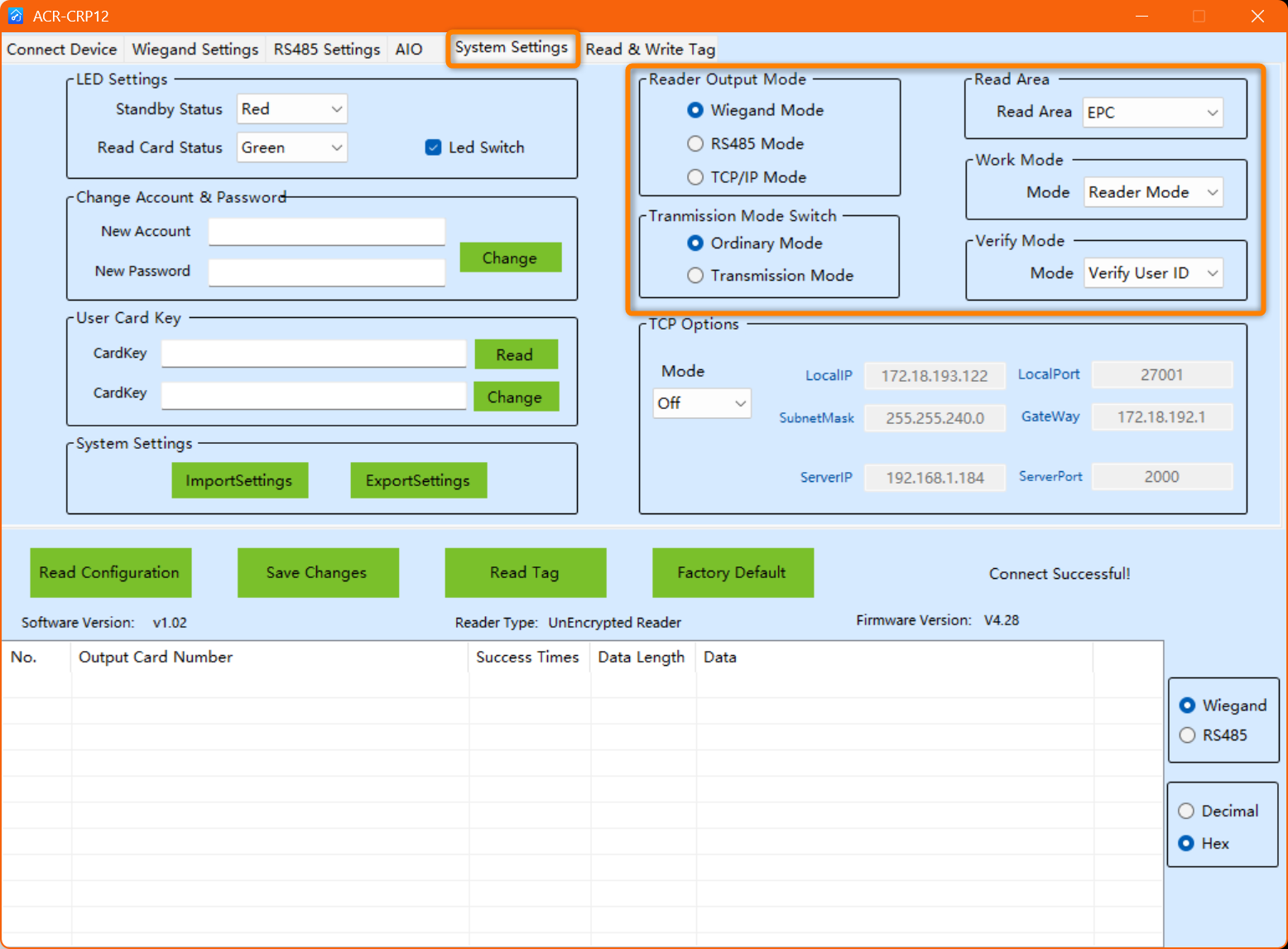

Accédez à l’onglet System Settings et vérifiez les paramètres suivants :

• Reader Output Mode : Wiegand Mode
• Transmission Mode : Ordinary Mode
• Read Area : EPC
• Work Mode : Reader Mode
• Verify Mode : Verify User ID

Cliquez sur Save Changes pour appliquer la configuration.

Déconnecter le lecteur

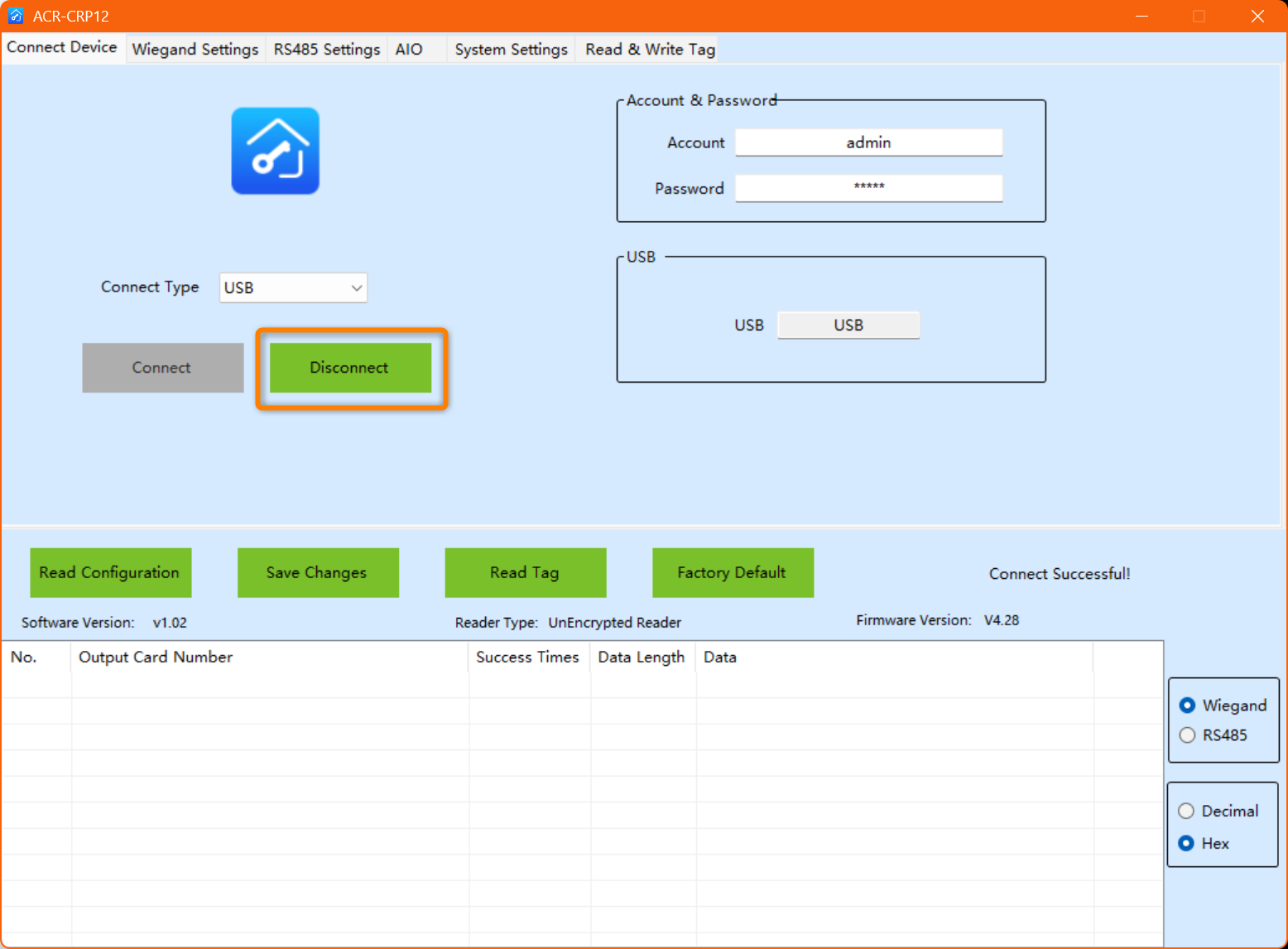

Une fois tous les paramètres configurés, revenez au premier onglet et cliquez sur Disconnect.

Débranchez le câble USB du lecteur.
