1. Instructions d’installation
1.1 Emplacement d’installation

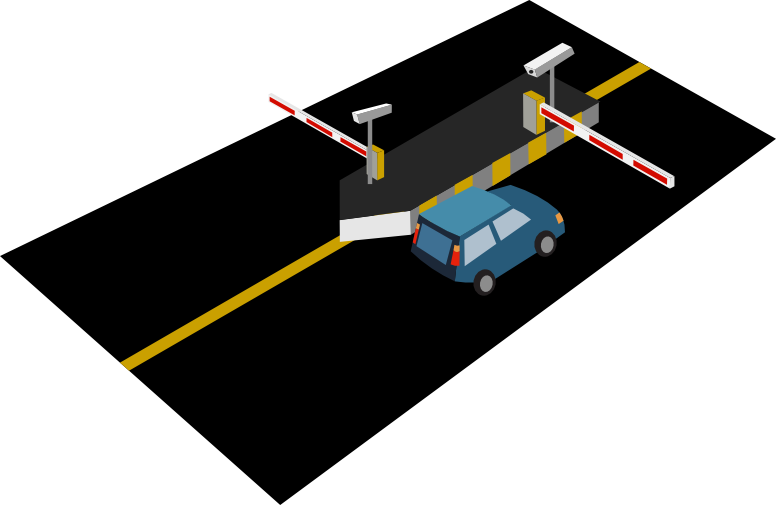

La caméra doit être installée derrière la barrière et orientée vers le véhicule, comme indiqué sur l’image
La distance entre la caméra et la barrière ne doit pas être trop importante : plus elle est réduite, mieux c’est.
1.2 Hauteur d’installation

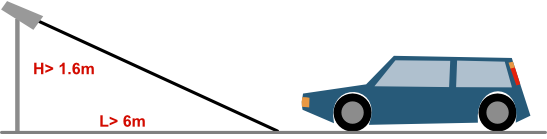

La hauteur d’installation appropriée de la caméra se situe entre 1,6 m et 2 m
1.3 Angle de dépression

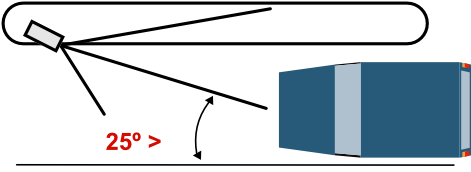

L’angle de dépression de la caméra doit être inférieur à 30 degrés, c’est-à-dire que l’angle entre la caméra et la ligne horizontale doit être supérieur à 25 degrés
1.4 Réglage de l’angle de rotation de la caméra

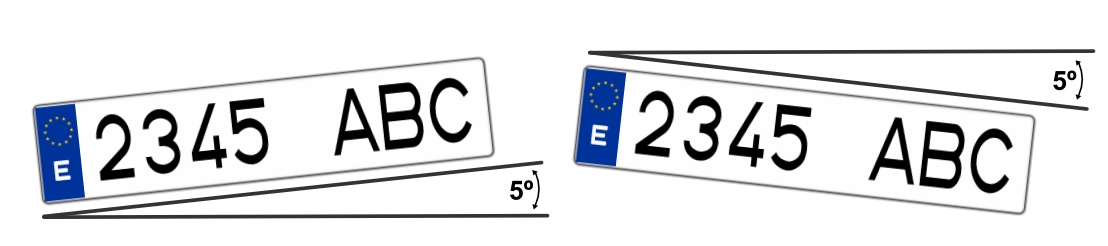

Il est essentiel de s’efforcer de régler l’angle de rotation de la caméra afin de garantir que la plaque d’immatriculation soit parallèle à la ligne horizontale. En outre, l’écart doit être inférieur à 5 degrés si la plaque d’immatriculation du véhicule n’est pas horizontale dans certaines conditions.
Le logiciel impose ce type d’exigences : plus l’écart est faible, meilleure sera la reconnaissance de la plaque d’immatriculation.
Nous vous fournissons le lien vers l’article auquel nous avons joint un fichier servant de calculateur des distances d’installation des caméras LPR :
2. Instructions de configuration
Les configurations de la caméra peuvent principalement être divisées en trois parties :
- Réglages de l’image de la caméra.
- Configuration de la détection.
- Gestion des listes de plaques d’immatriculation.
2.1 Réglages de l’image de la caméra.
Pour obtenir une lecture correcte des plaques d’immatriculation, il est important d’ajuster les paramètres d’image de la caméra en fonction des conditions d’installation, notamment de la vitesse des véhicules et de l’éclairage disponible.
Il faut tenir compte du fait que ces réglages peuvent varier selon le modèle de caméra et qu’une configuration valable pendant la journée peut ne pas offrir les mêmes résultats la nuit.
2.2 Réglages de l’exposition

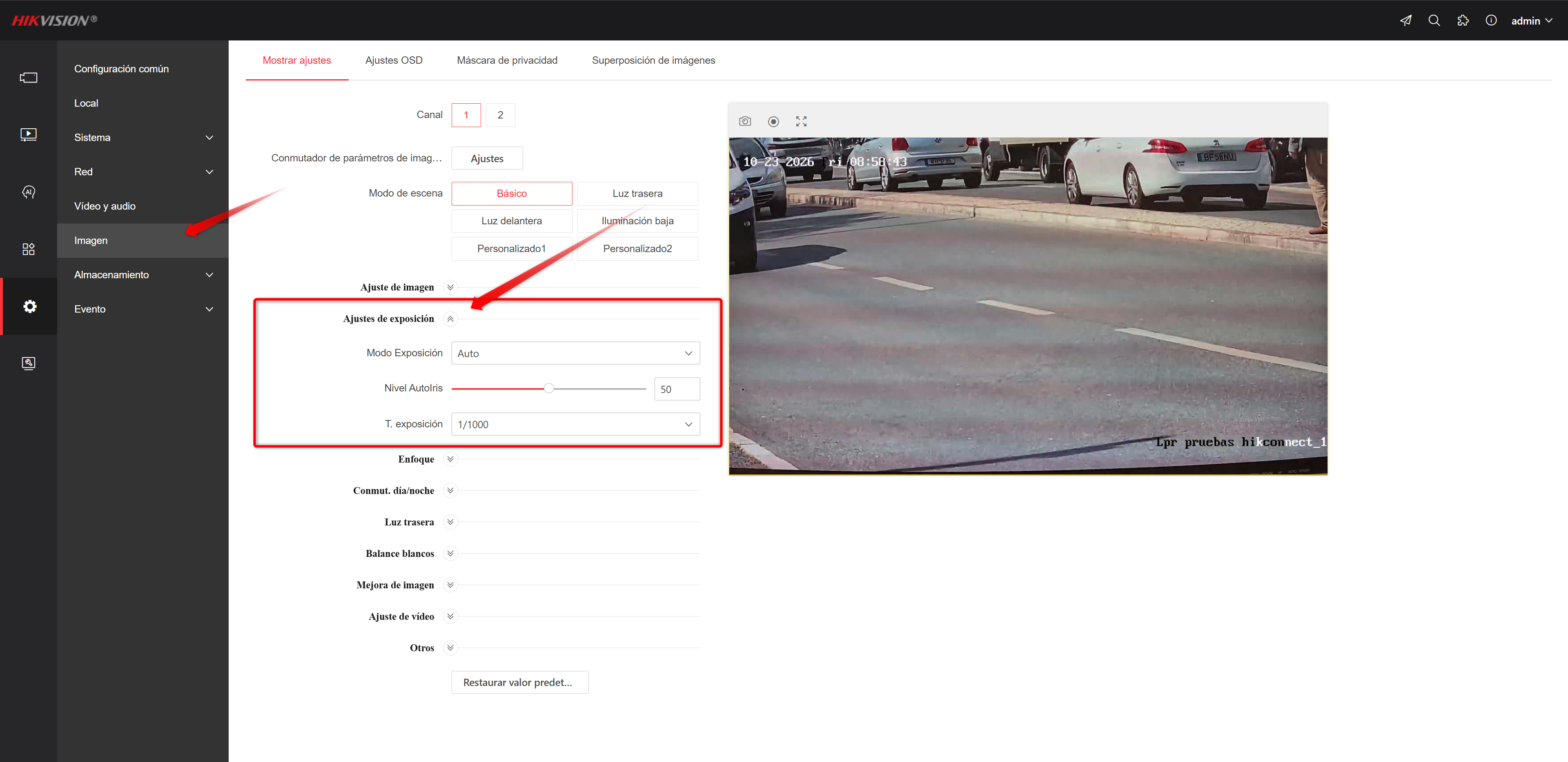

Pour configurer l’exposition, nous accéderons à la caméra via son adresse IP depuis un navigateur web et ouvrirons cette section.
L’exposition détermine la quantité de lumière reçue par le capteur pour générer l’image. Une exposition excessive peut provoquer une surexposition des plaques d’immatriculation, tandis qu’une exposition insuffisante peut rendre les caractères trop sombres.
L’un des principaux paramètres à régler est le temps d’exposition.
Temps d’exposition (Shutter)
Le temps d’exposition indique pendant combien de temps le capteur capture la lumière.
- Temps d’exposition court : permet d’obtenir des plaques d’immatriculation plus nettes sur les véhicules en mouvement, même si l’image sera plus sombre.
- Temps d’exposition long : permet de capter davantage de lumière, mais peut rendre les plaques d’immatriculation floues lorsque le véhicule est en mouvement.
Par conséquent, plus la vitesse du véhicule est élevée, plus le temps d’exposition devra être court.
Hikvision établit les valeurs indicatives suivantes pour certaines séries de caméras LPR :
| Vitesse du véhicule | Temps d’exposition |
|---|---|
| Inférieure à 30 km/h | 1/150 – 1/200 |
| Entre 30 et 60 km/h | 1/250 – 1/500 |
| Supérieure à 60 km/h | 1/500 – 1/1000 |
Ces valeurs devront être adaptées aux conditions d’éclairage et à l’installation.
2.3 Gain (Autoiris)
Le gain permet d’augmenter la luminosité de l’image en amplifiant le signal du capteur.
Cependant, une valeur trop élevée peut introduire du bruit et réduire la définition des caractères.
Pour certaines séries LPR, Hikvision recommande d’utiliser une valeur de gain de 20 comme référence initiale.
Il est recommandé de régler d’abord le temps d’exposition, puis de vérifier s’il est nécessaire de modifier le gain ou l’éclairage de la caméra.
2.4 Configuration du WDR
Le WDR (Wide Dynamic Range) permet de compenser les différences d’éclairage entre les zones claires et sombres d’une image.
Cette fonction peut être utile dans les installations présentant d’importants contre-jours, comme les accès aux garages ou les zones où la lumière du soleil frappe directement la caméra.
Toutefois, sur les caméras LPR, il est recommandé de laisser initialement le WDR désactivé, car son traitement peut provoquer des images fantômes (ghosting) ou une perte de netteté sur les plaques d’immatriculation des véhicules en mouvement.
Pour cette raison, avant d’activer le WDR, il est recommandé d’essayer de corriger les problèmes d’éclairage à l’aide des réglages d’exposition et de gain.

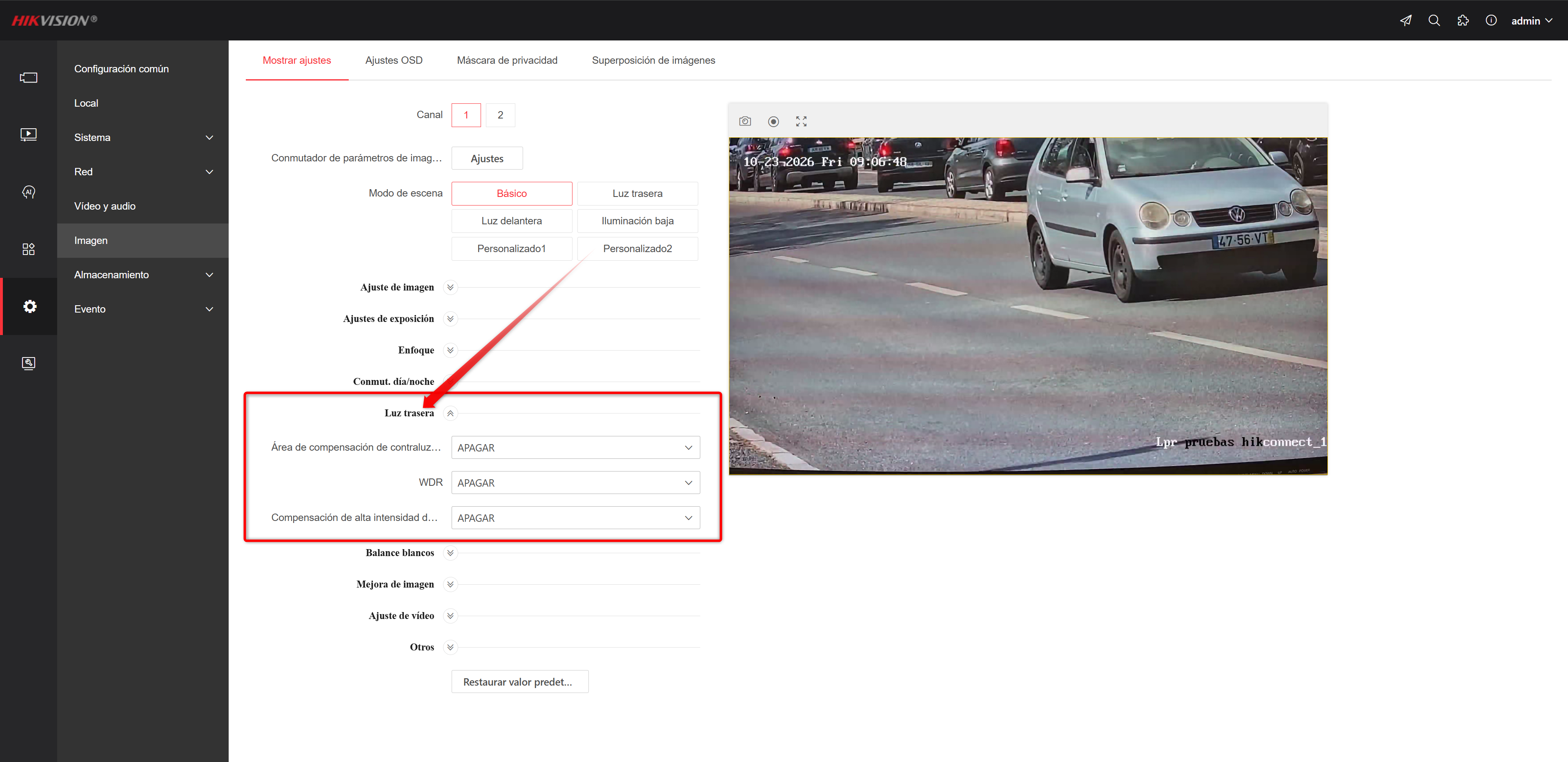

Les réglages du WDR se trouvent dans cette section :
IMPORTANT : Sur une caméra LPR, nous devons donner la priorité à la lisibilité des caractères des plaques d’immatriculation, même si cela implique que le reste de l’image apparaisse plus sombre, en particulier pendant la nuit.
2.5 Configuration de la détection.

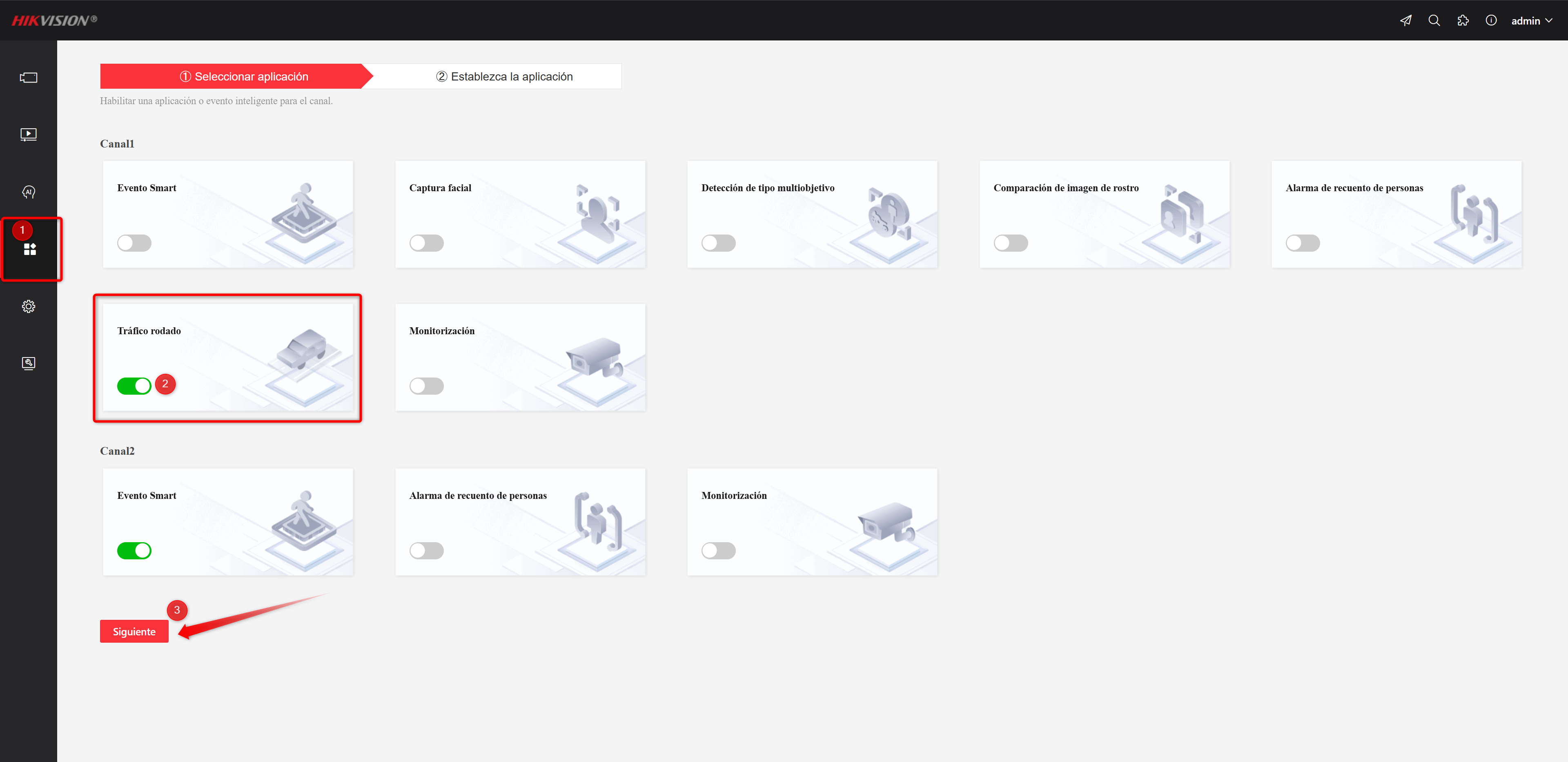

Après la configuration de l’image de la caméra, nous devons activer la détection du trafic routier dans la section VCA de la caméra.

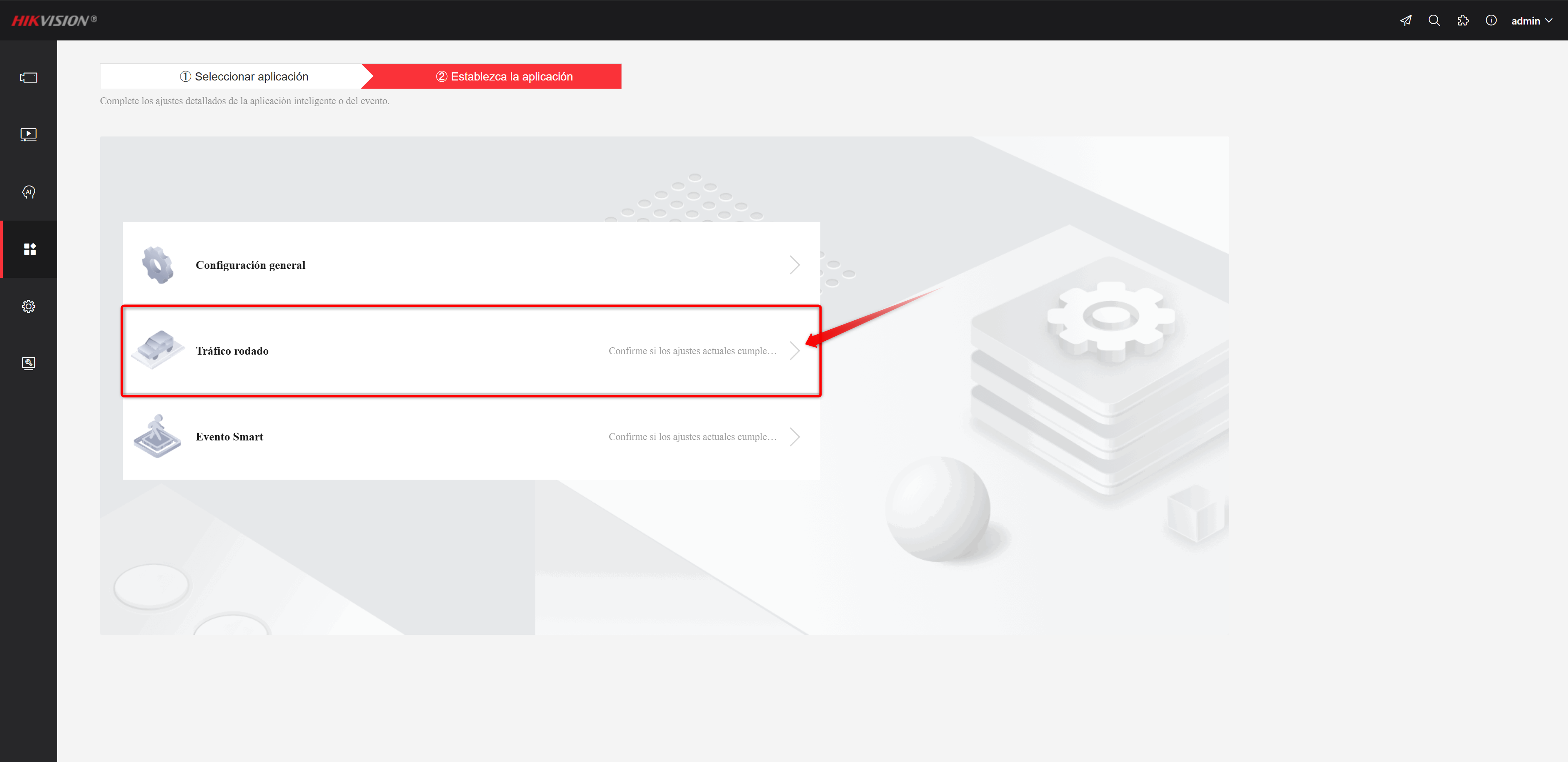

Nous accéderons ensuite à la section du trafic routier afin d’effectuer la configuration de la détection.

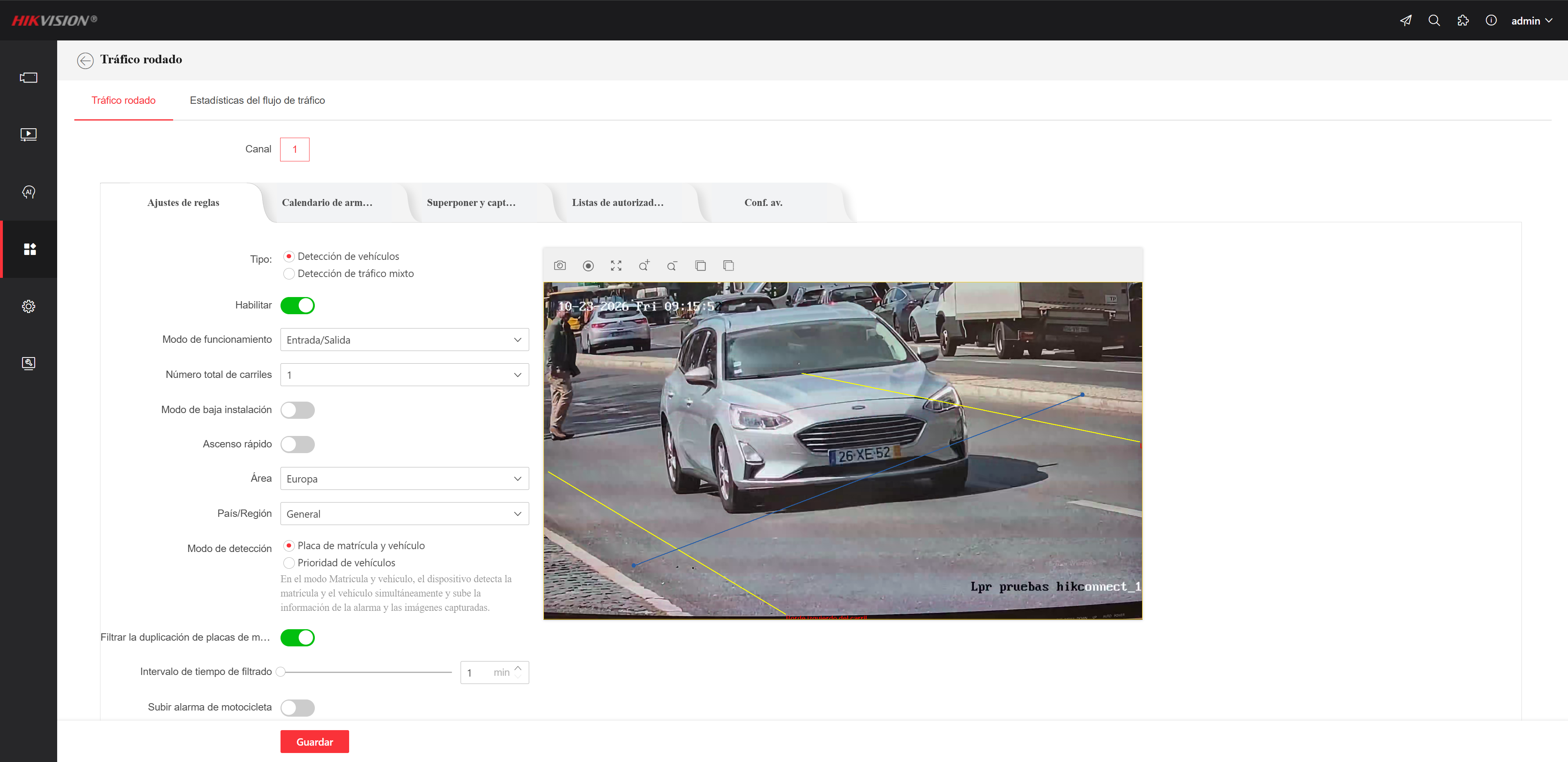

Nous activerons ensuite la détection et configurerons les paramètres de détection.
Nous devrons tenir compte du nombre de voies à détecter et ajuster les limites des voies ainsi que la ligne de détection.
Nous devrons également tenir compte de la région des plaques d’immatriculation à détecter.

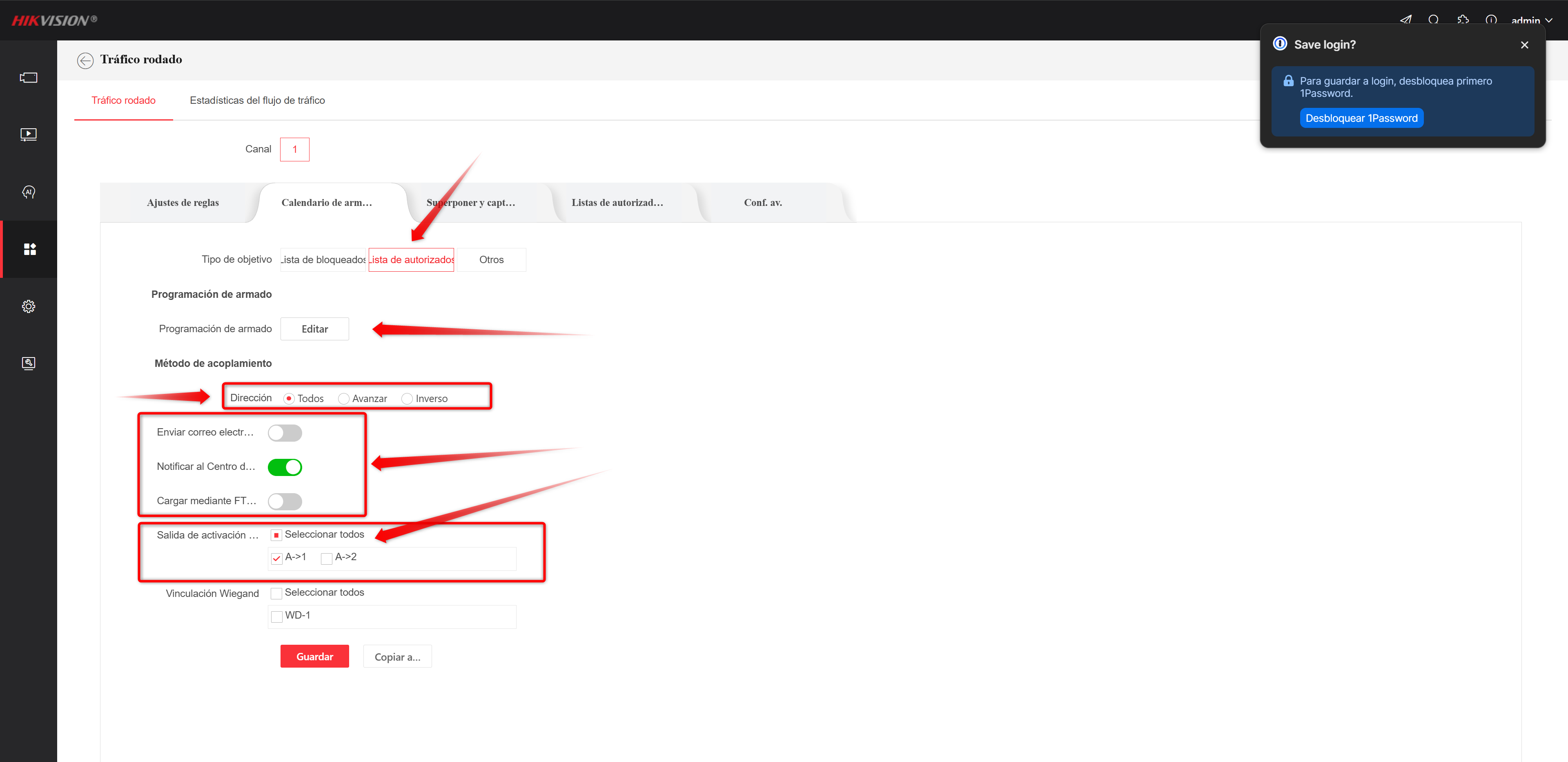

Ensuite, nous devons ajuster le calendrier de fonctionnement concernant les listes de plaques d’immatriculation et la manière dont elles fonctionneront après la comparaison des plaques d’immatriculation.
Vous devez tenir compte du calendrier de fonctionnement et des actions à effectuer, qu’il s’agisse d’une notification par e-mail, d’une notification au centre de notifications (application mobile et environnements de bureau), et de la possibilité que celle-ci ouvre la sortie d’alarme pour effectuer l’ouverture d’une barrière ou une opération similaire.
Avec l’option de téléchargement via FTP, les plaques d’immatriculation correspondant à la règle seront stockées sur la carte MicroSD de la caméra.
2.6 Gestion des listes de plaques d’immatriculation.

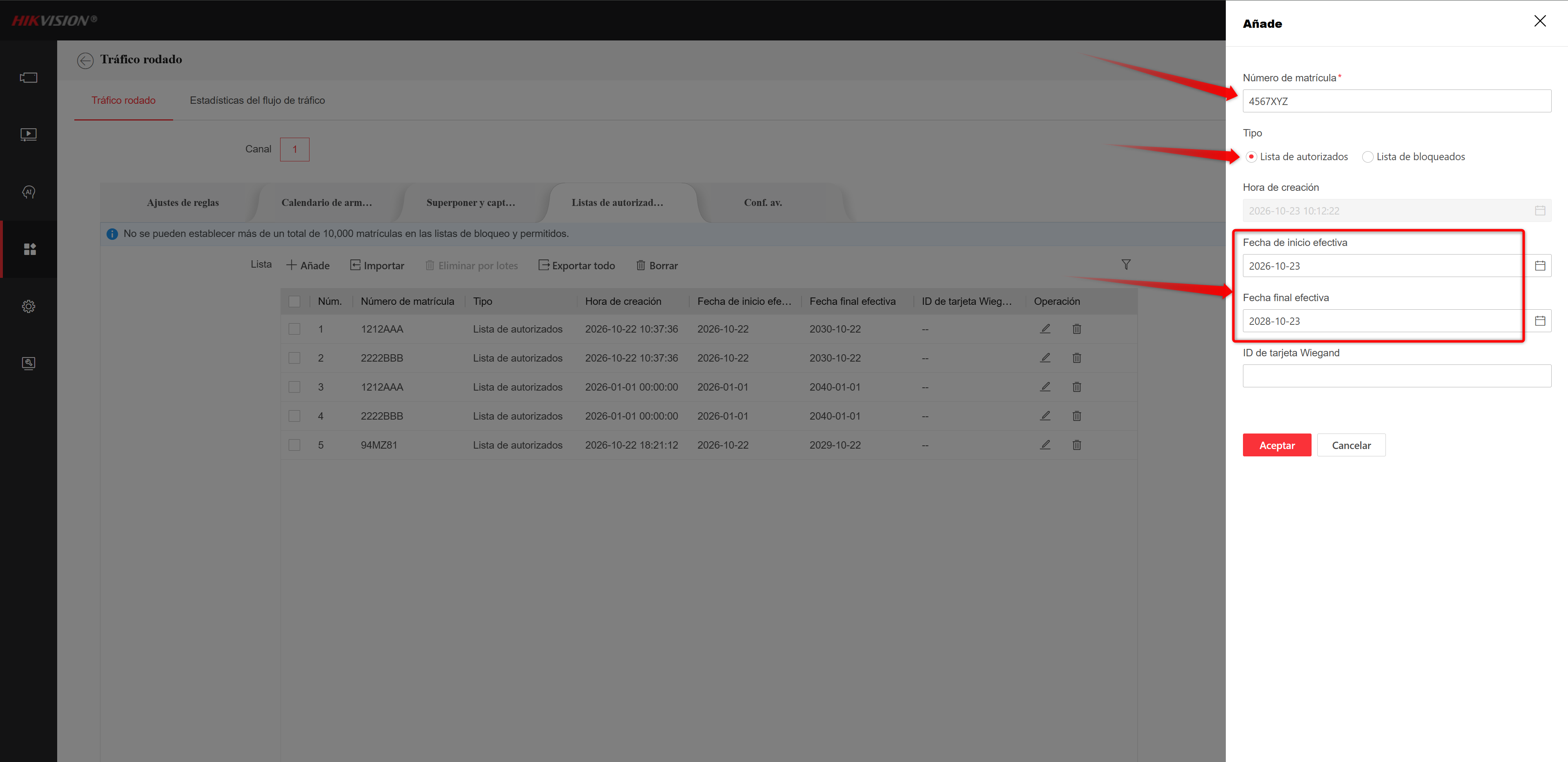

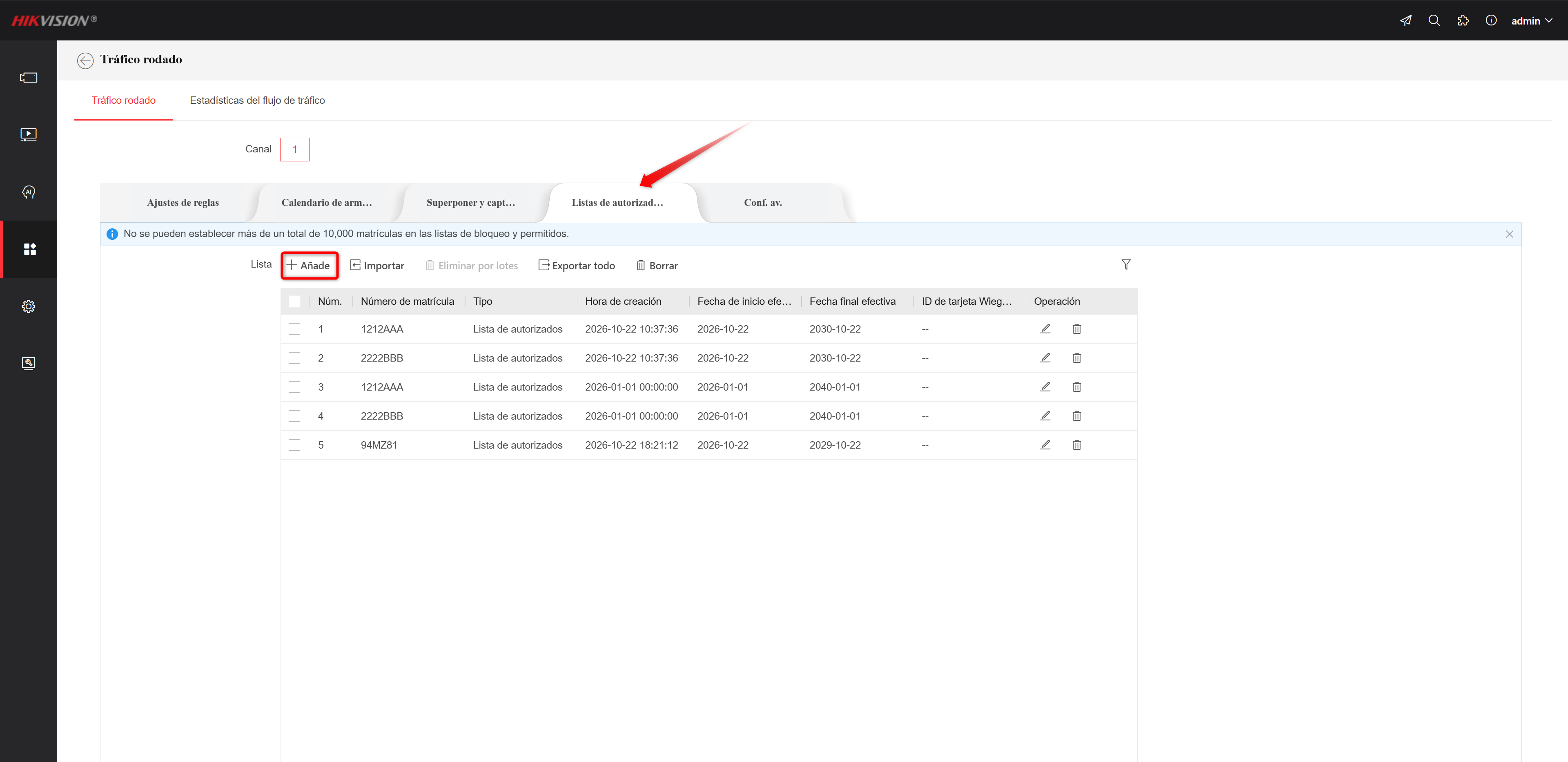

Nous allons ensuite commencer à ajouter les plaques d’immatriculation à la base de données de la caméra. Vous devez accéder à cette section :
Dans cette section, nous saisissons la plaque d’immatriculation elle-même et choisissons dans quelle liste elle sera incluse. Nous indiquons également sa durée de validité dans le système, en définissant une date de début et une date de fin.
Si vous souhaitez importer une liste complète de plaques d’immatriculation, nous vous recommandons d’en ajouter une manuellement, puis d’exporter le fichier XLS de la caméra. De cette manière, le format utilisé par la caméra sera respecté.
Une fois ce modèle rempli, vous pouvez importer directement la liste des plaques d’immatriculation dans la caméra.
3. Recherche de plaques d’immatriculation.
3.1 Recherche de plaques d’immatriculation depuis l’environnement web

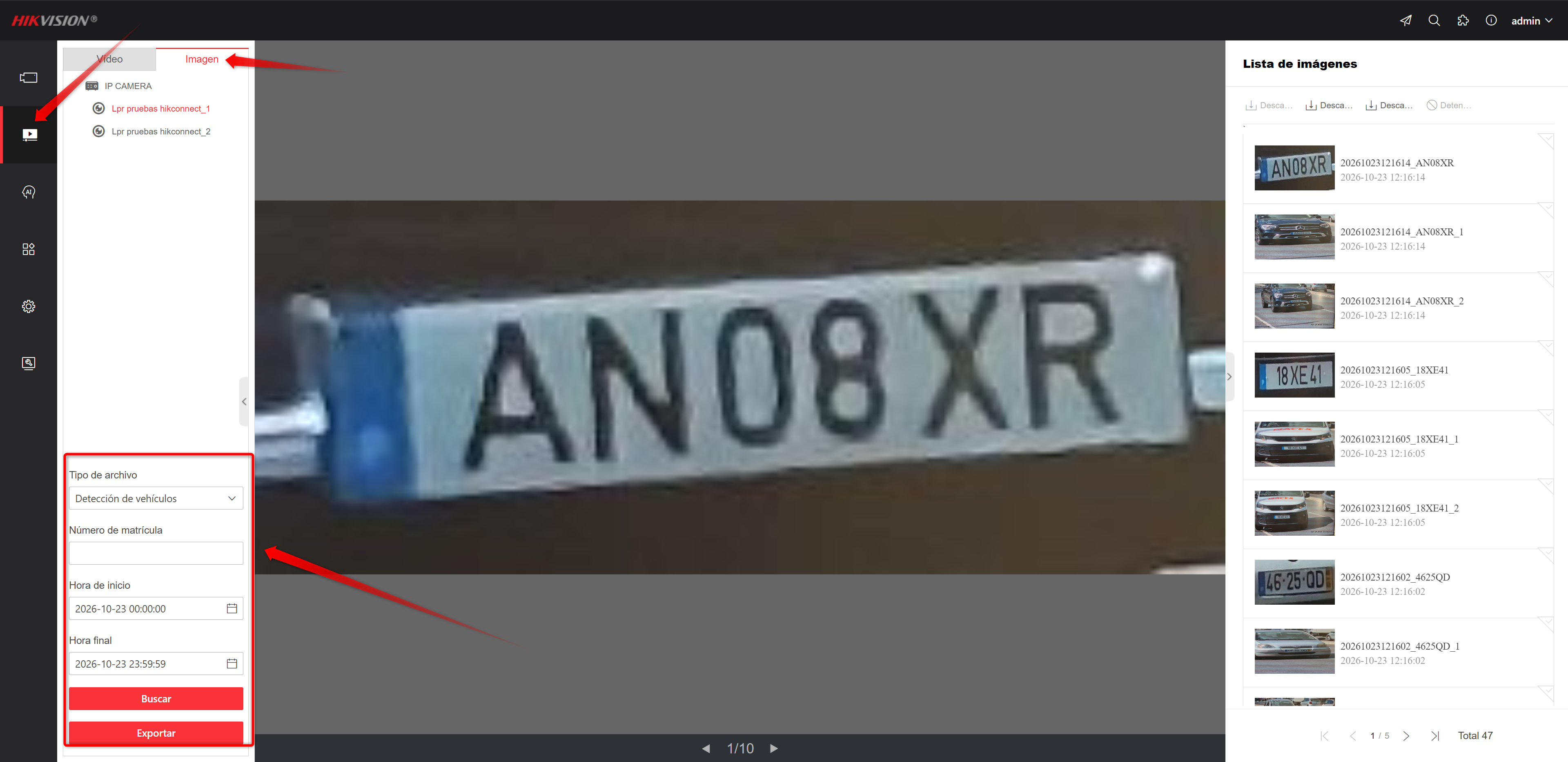

Pour effectuer des recherches parmi les plaques d’immatriculation stockées sur la carte MicroSD de la caméra, vous devez accéder à la section de lecture de la caméra. Dans celle-ci, nous sélectionnerons la section des images.
Après avoir développé cette section, les filtres disponibles s’afficheront. Nous sélectionnerons alors la détection de véhicules ou le trafic mixte, selon la configuration préalable de la détection.
Nous pourrons également effectuer une recherche sur une plaque d’immatriculation précise et filtrer par date et heure de détection.
Dans la barre latérale droite, nous trouverons les plaques d’immatriculation enregistrées selon la détection et la comparaison configurées.
3.2 Recherche de plaques d’immatriculation depuis IVMS4200

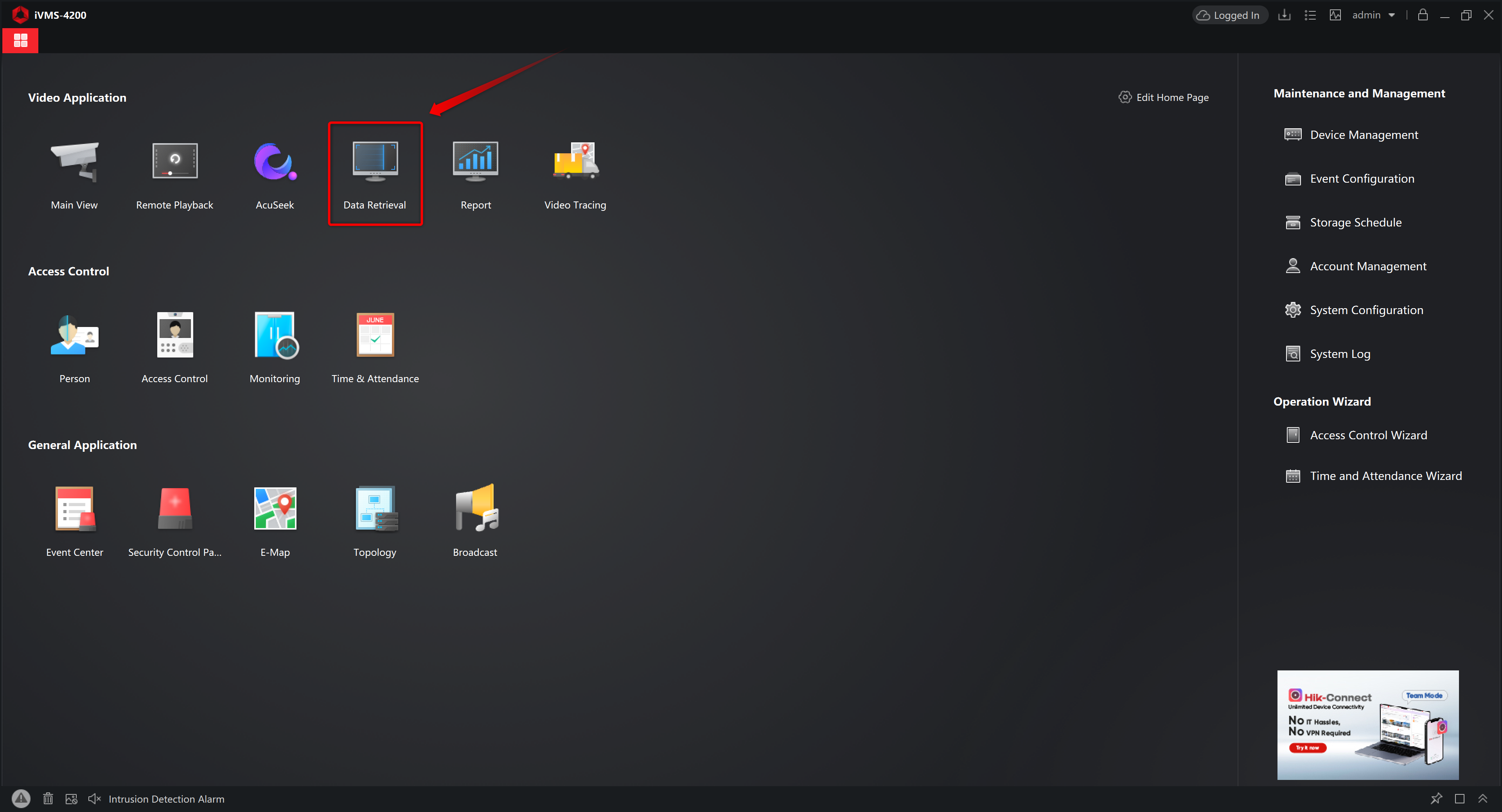

Pour effectuer des recherches depuis IVMS4200, vous devez accéder à la section Data Retrieval.

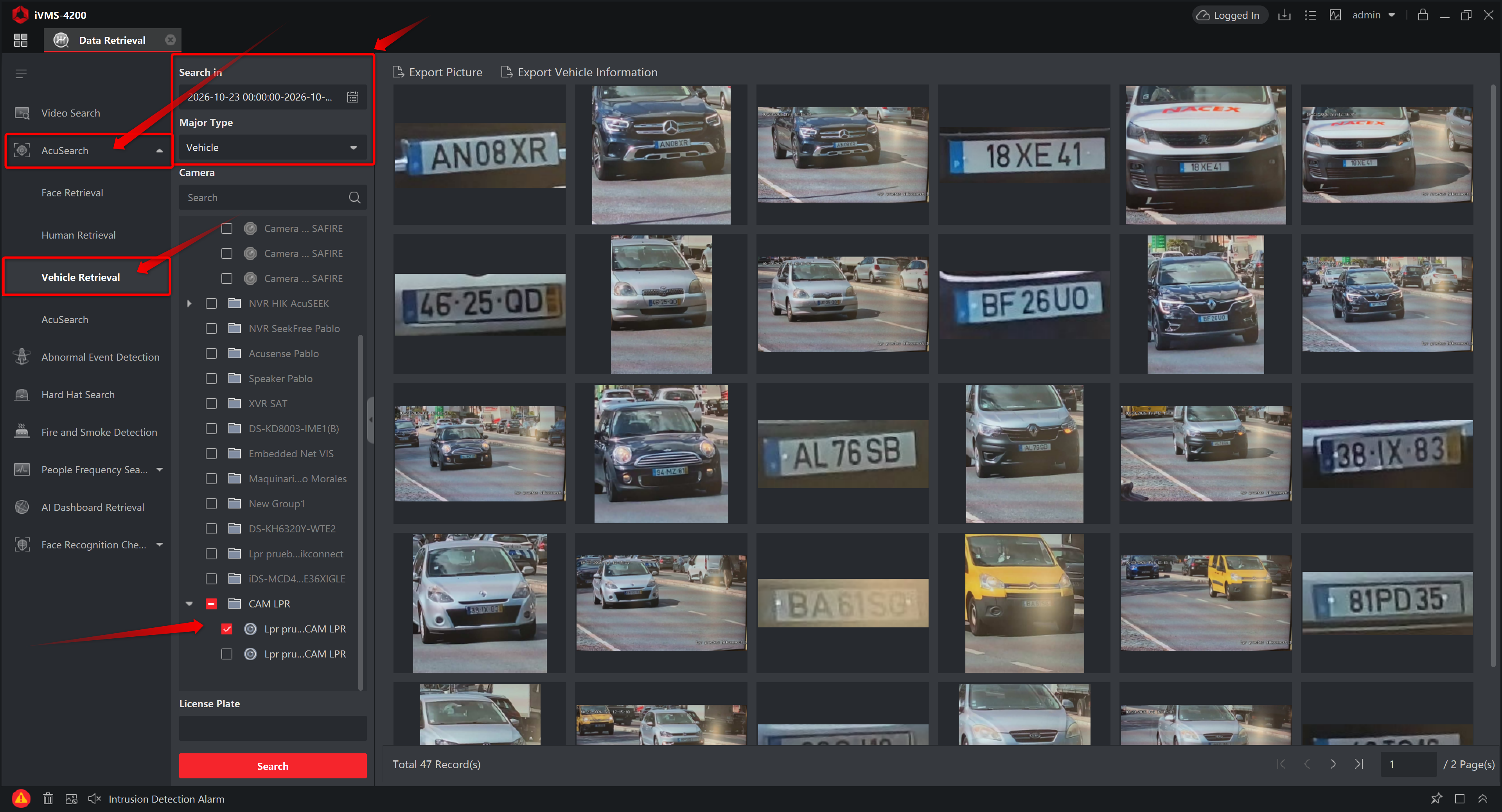

Après avoir accédé à cette section, vous devez sélectionner l’option AcuSearch, où vous trouverez la section Vehicle Retreival. Dans cette section, vous pourrez sélectionner la caméra et appliquer un filtre pour trouver les plaques d’immatriculation stockées sur la carte MicroSD de la caméra.
