Le Cloud de ruijie/reyee propose un outil de cartographie d'étude sur le WiFi, vous pouvez y accédez sur le lien suivant : https://cloud-eu.ruijienetworks.com/
Vous avez juste à créez un compte ruijie/reyee et vous y connectez, vous aurez ensuite la possibilité d'accédez à l'outil HeatMap vie le lien suivant :

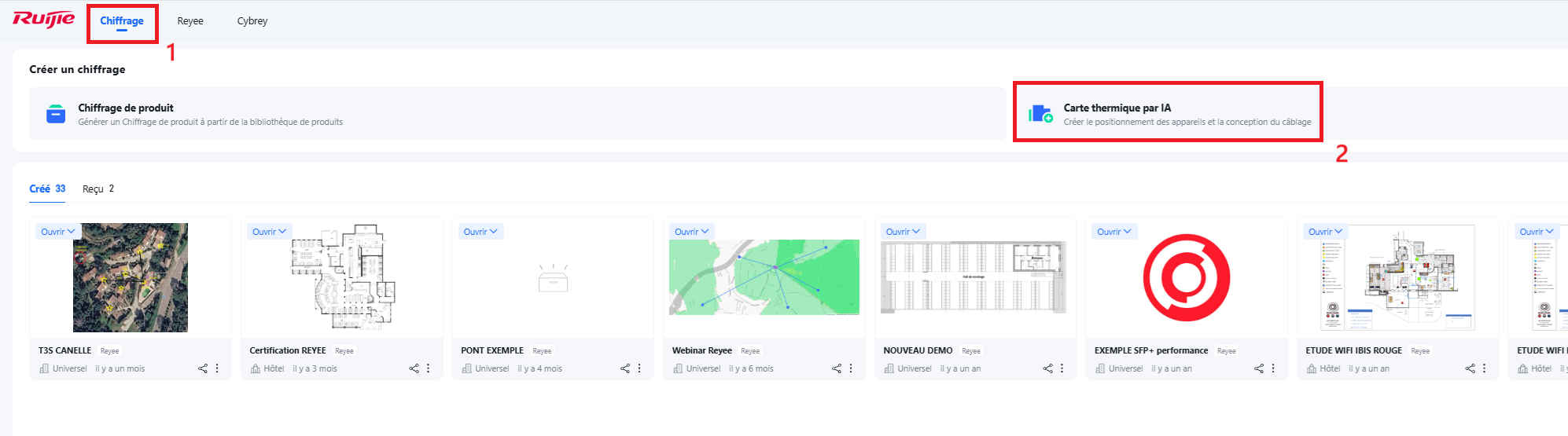

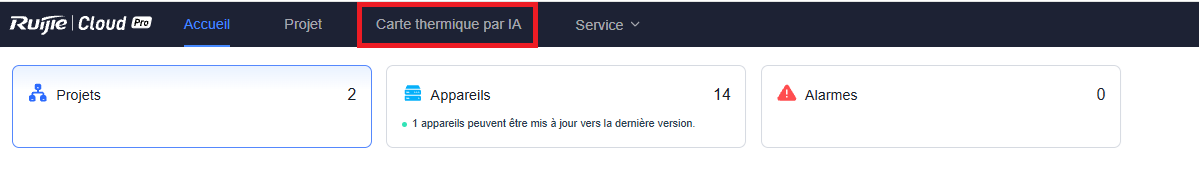

Vous retrouverez la liste de toutes vos études et projet WiFi et Pont Radio enregistrer dans le cloud, vous pouvez créez un nouveau projet en cliquant sur "Carte thermique par IA" dans la rubrique "Chiffrage"

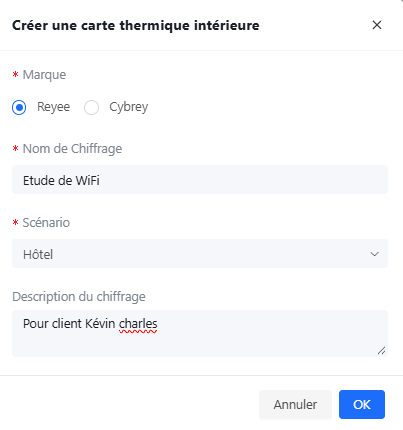

Vous devez ensuite donner un nom au projet un scénario type de votre étude d'installation et appuyez sur "OK"
Vous pourrez ensuite importé des fichiers de type : image, PDF et CAD (.dwg), maximum 15 Mo chacun. Un seul fichier peut être importé à la fois. car vous avez la possibilité d'importe plusieurs plan si votre étude possède plusieurs bâtiment ou étage

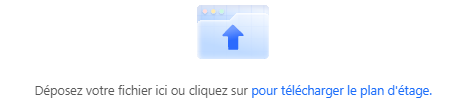

Vous devez cliquez sur l'icône du dossier pour importer une première image, dans mon exemple nous ferrons un hôtel à plusieurs étage.

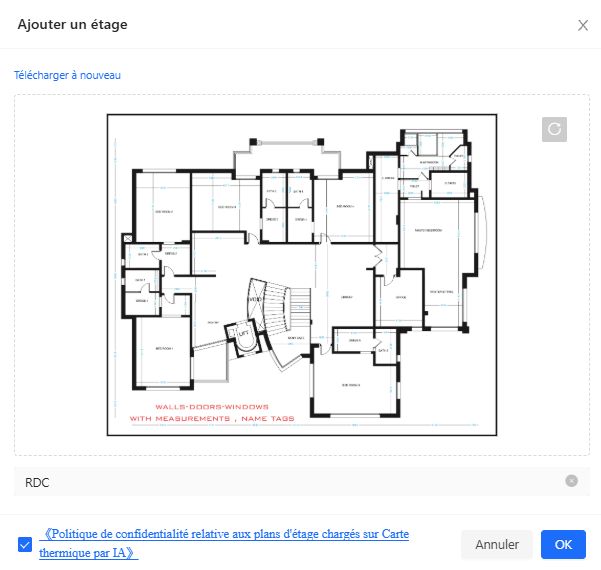

Sélectionner votre plan au format compatible et celui-ci apparaitra, vous avez juste à le nommer et vous pourrez commencer votre étude sur cette étage/batîment en apputant sur "OK"

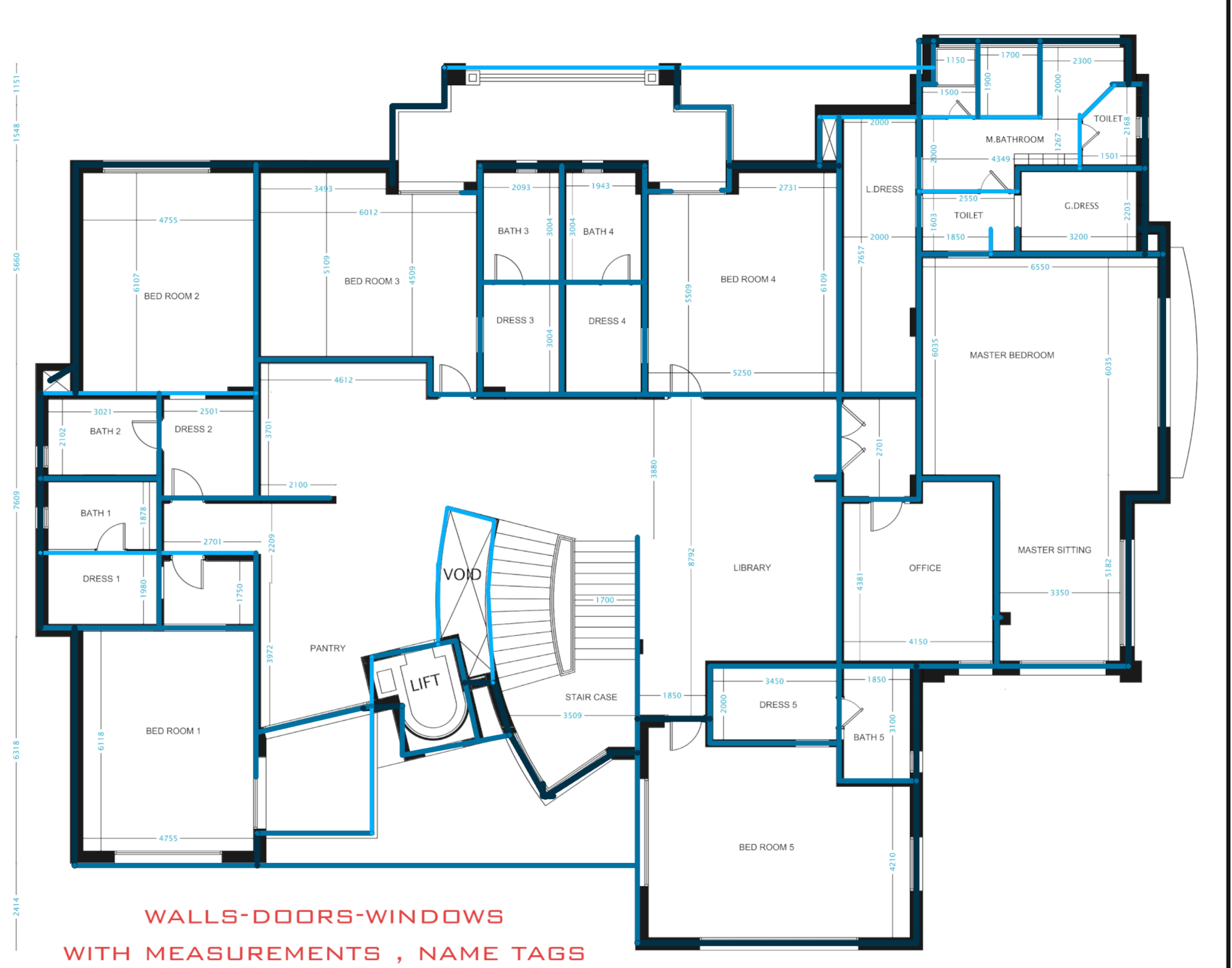

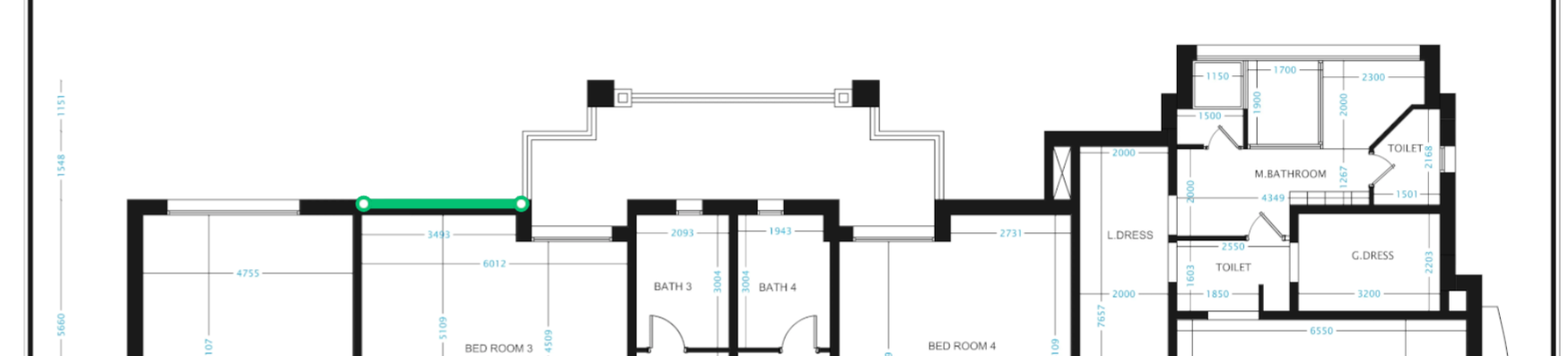

Vous devrez ensuite faire la mise à l'échelle du plan qui est très importante pour avoir une étude parfaite du wifi, dans mon plan je possède, je trace une ligne sur le plan et je vais définir la distance réelle de cette ligne qui permettra au logiciel de calibrer correctement l'échelle du plan sur la distance réelle de l'étage

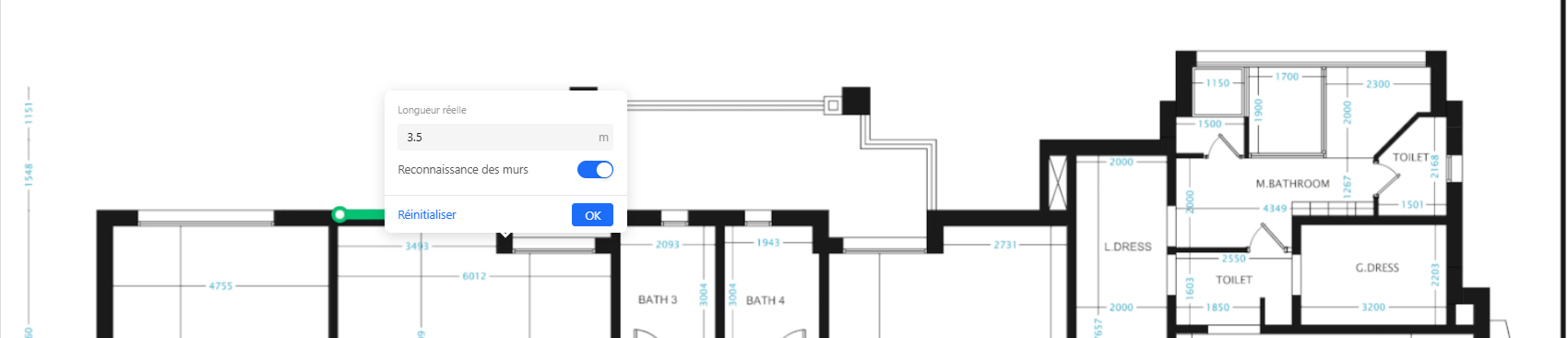

Puis vous rentrez la valeur réelle de la distance de cette ligne en mètres, une fenêtre va apparaitre une fois la ligne tracé pour ceci, je vous conseille fortement d'activer la reconnaissances des murs par IA, ceci permet de faire un premier gros travail sur le tracements complet des murs qu'on pourra modifier à notre convenance ensuite, ceci fait gagner du temps, puis appuyez sur "OK"

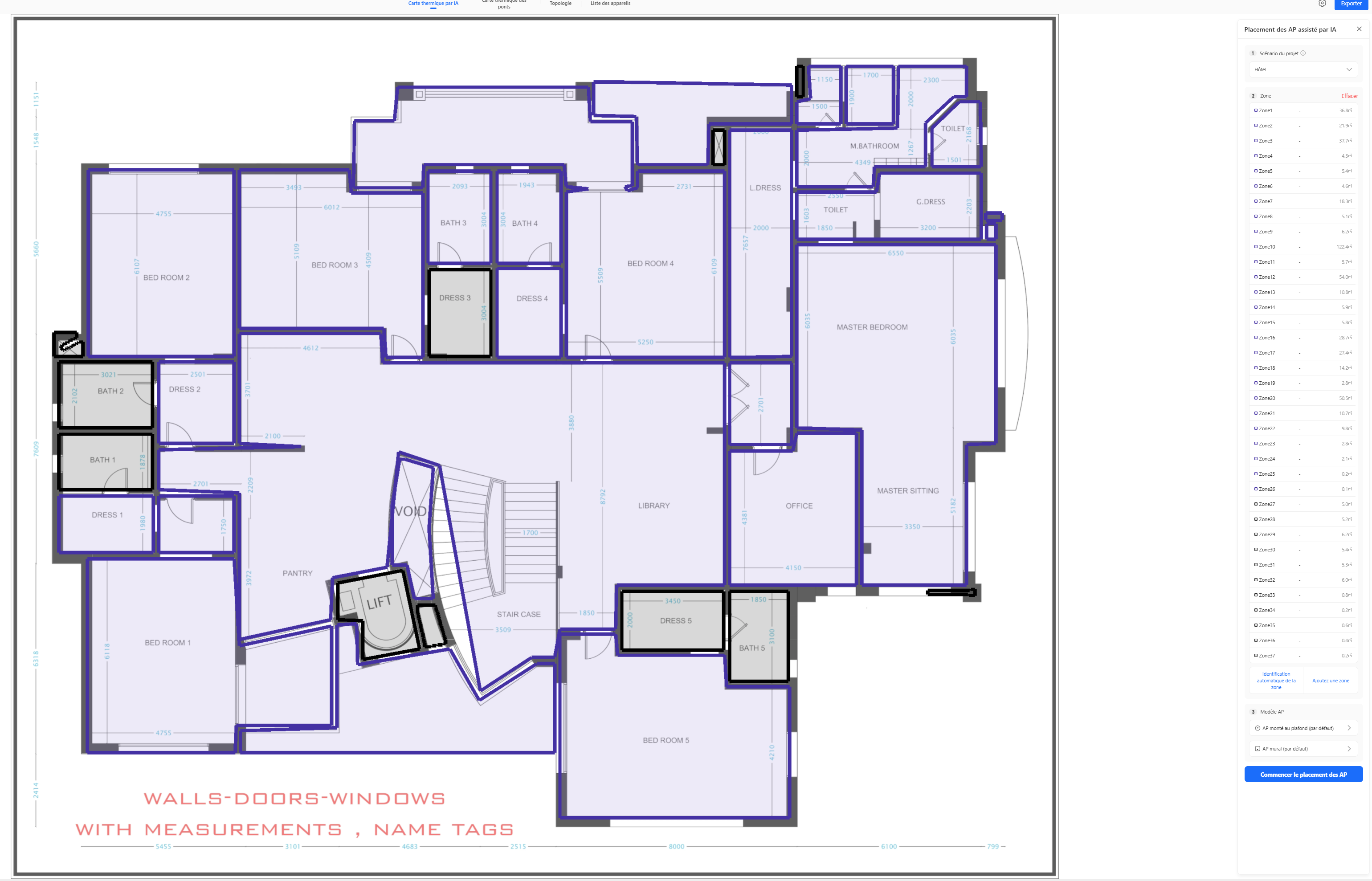

l'IA va tracer ensuite les murs sur votre plan qui permettra de définir une bonne couverture ou non du WiFi, bien sur vous avez la possibilité de supprimer, ajouter, modifier le type de paroi/murs sur votre plan
Pour supprimer un mur, faite un clique gauche sur le mur puis l'icône de la poubelle ""

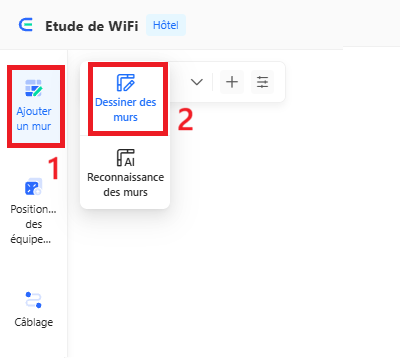

Pour ajouter un mur, vous avec une icône en haut à gauche de l'interface puis vous pourrez tracer la ligne pour émulez une parroi/mur et dessiner un mur manuellement

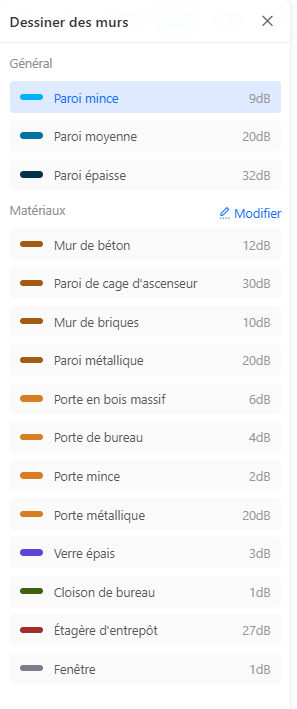

Tout à droite de la page vous aurez la possibilité de choisir le type de paroi et/ou matériaux qu'est fait ce mur sur le site, ceci permet de faire une étude plus approfondi ensuite sur la couverture WiFi ( une étude sur site reste nécessaire )

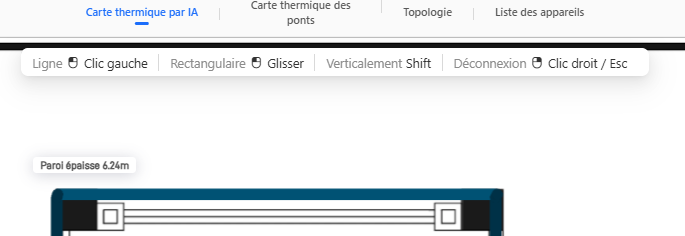

Avec 2 clic gauche, vous pouvez ensuite tracer une ligne, vous avez aussi la possibilité ci c'est une pièce rectangulaire, restez appuyez sur le clic gauche et faire glissez la souris, puis un clic droit pour terminer le mode "mur manuel"
En ligne :
Vous pouvez aussi modifier le type de matériaux d'un mur avec un clic gauche sur le mur à modifier puis l'icône " "
Choisissez ensuite le type de mur à droite de la page et celui-ci changera

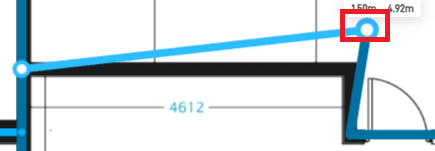

Vous avez aussi la possibilité de changer l'emplacement des extrémités des murs pour parfaire l'étude avec un clic gauche sur les point blanc des murs et modifier l'emplacement avec la souris
Une fois les murs totalement modifier et bien tracé, nous pourrons commencer le chiffrage des produits
Vous avez ensuite la possibilité de placer sur le site n'importe quelle produits reyee ( Routeurs, switchs, AP, Vidéosurveillance, câblage )
Vous avez la possibilité de placer par positionnement IA les produits AP WiFi pour une couverture complète des AP :
l'IA va analyser le plan et vous définir des zones qui vont correspondre à des pièces, vous aurez la possibilités des modifier, supprimer ou ajouter des zones qui suivent la même logique que les murs/parroi vu avant, les zones supprimer sont les zones ou vous ne souhaitez pas avoir de couverture wifi et au contraire les zones présente sont les zones ou vous souhaitez avoir une couverture WiFi
Les zones en noires sont des zones ou le wifi n'a pas besoin de couverture, vous pouvez modifiez ceci avec un clic gauche sur la zone et choisir la couverture wifi ou non :

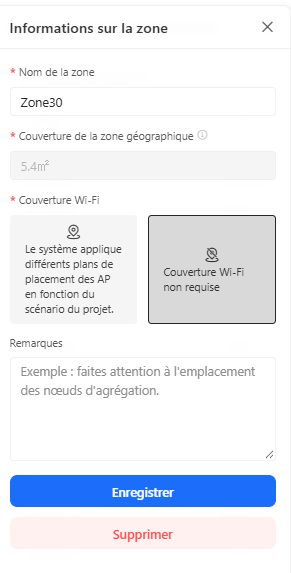

Vous pouvez donner des noms à chaque zones et souhaitez si cette zone doit posséder une couverture wifi correct ou non :

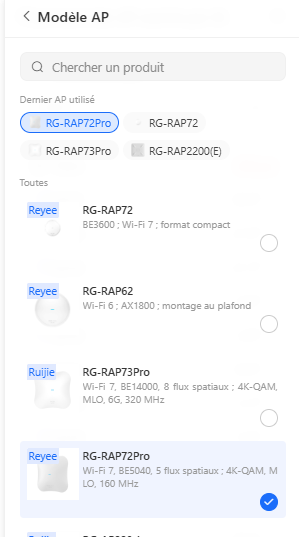

Une fois les zones totalement travaillés, vous avez la possibilités de choisir les types de produits AP niveau installation et choix des produits, dans mon exemple, je peux passez par le plafond niveau tirage de câble et je souhaite du WiFi 7, je vais donc sélectionner un modèle de WiFi plafond wifi 7

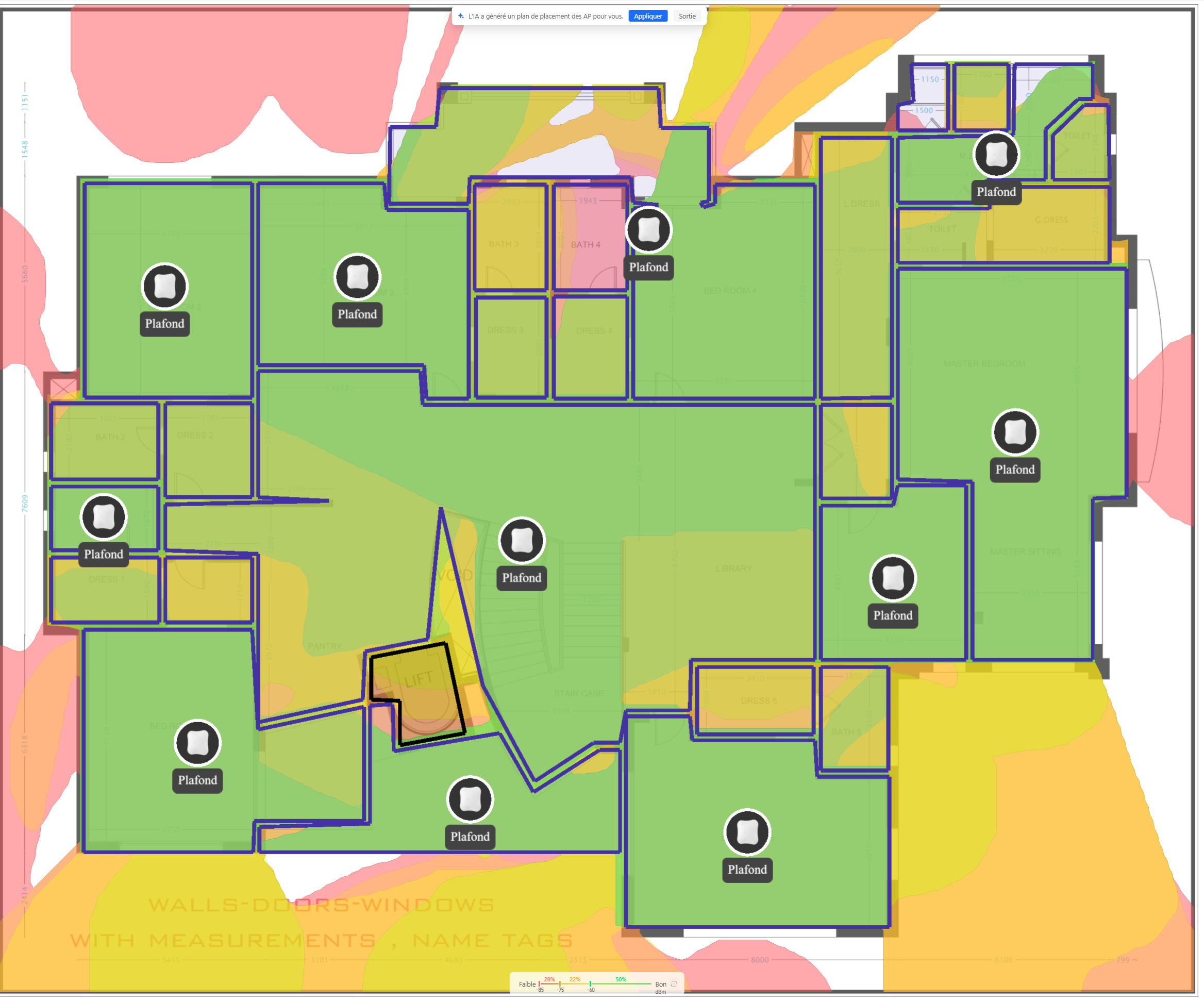

Puis nous lançons l'analyse, un premier placement sera fait pour vous, vous pouvez l'appliquez ou recommencez le processus de zones et choix des produits, bien sur, nous allons pouvoir modifier manuellement le placement des antennes et la mise à jour en temps réelle de la couverture WiFi en restant avec un clic gauche de la souris sur un produit puis le déplacer avec la souris
Avec un clic gauche sur un même produit, vous pouvez supprimer ou informer la hauteur et le mode d'installation du produit avec "" la référence d'un produit

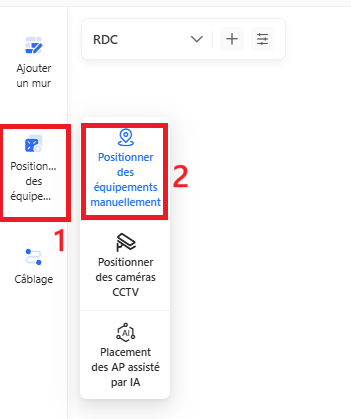

Vous pouvez aussi rajouter manuellement des produits ( AP, Routeur, Switchs, HDD, Câbles )

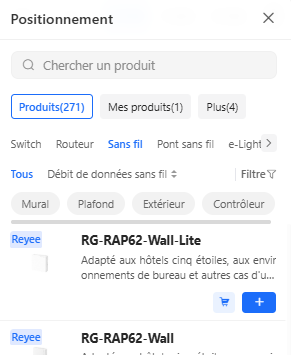

Sur une fenêtre à droite de la page, vous avez la possibilité de choisir le type d'équipement et la liste des équipements reyee que vous souhaitez ajouter, vous cliquez sur le petit "" à droite de chaque produit et vous pouvez les placer sur le plan
J'ai rajouter un routeur, switch PoE, une antennes WiFi 7 intérieur et une antenne WiFi 7 extérieur

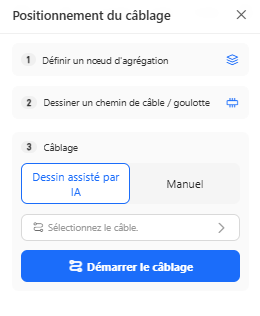

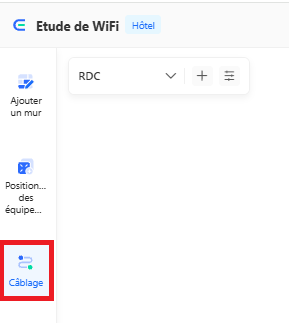

Vous avez ensuite la possibilité de rajouter les passage de câbles et le câblage entre les différents STA et switch/routeur, vous devrez cliquez sur l'icône :
- Vous pouvez définir un nœud d'agrégation qui permettra de faire une jonction entre les étages d'un même bâtiment pour le passage de câble et interconnectez les étages
- Vous avez la possibilité de définir un passage de câble/ chemin de câble/ Goulotte sur chaque étage qui aidera l'IA sur le câblage
- Vous pouvez laissez l'IA faire le chemin de câblage selon le positionnement des switchs, des AP et du chemin de câble tracé, ou le faire manuellement en sélectionner le type de câble que vous utiliserez sur le site
2. Chemin de câble : Pour dessiner un chemin de câble, vous sélectionnez l'option 2 puis avec différents clique gauche, suivre le cheminement du passage de câble sur tout l'étage qui vous aidera à bien calculez les distances de câbles nécessaire derrière ensuite
3. Puis vous pouvez sélectionner l'option 3 et tracer manuellement les câbles des AP aux switchs ou laissez l'IA faire le câblage et modifier ensuite à votre convenance :

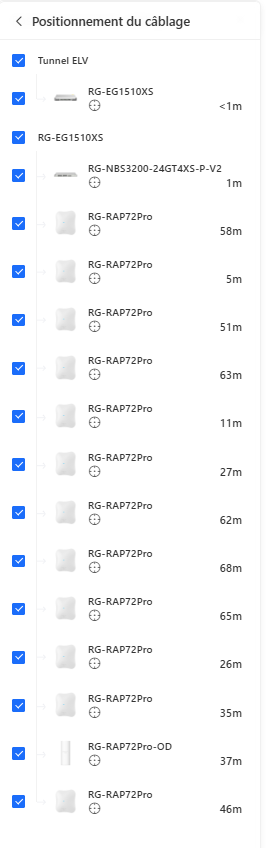

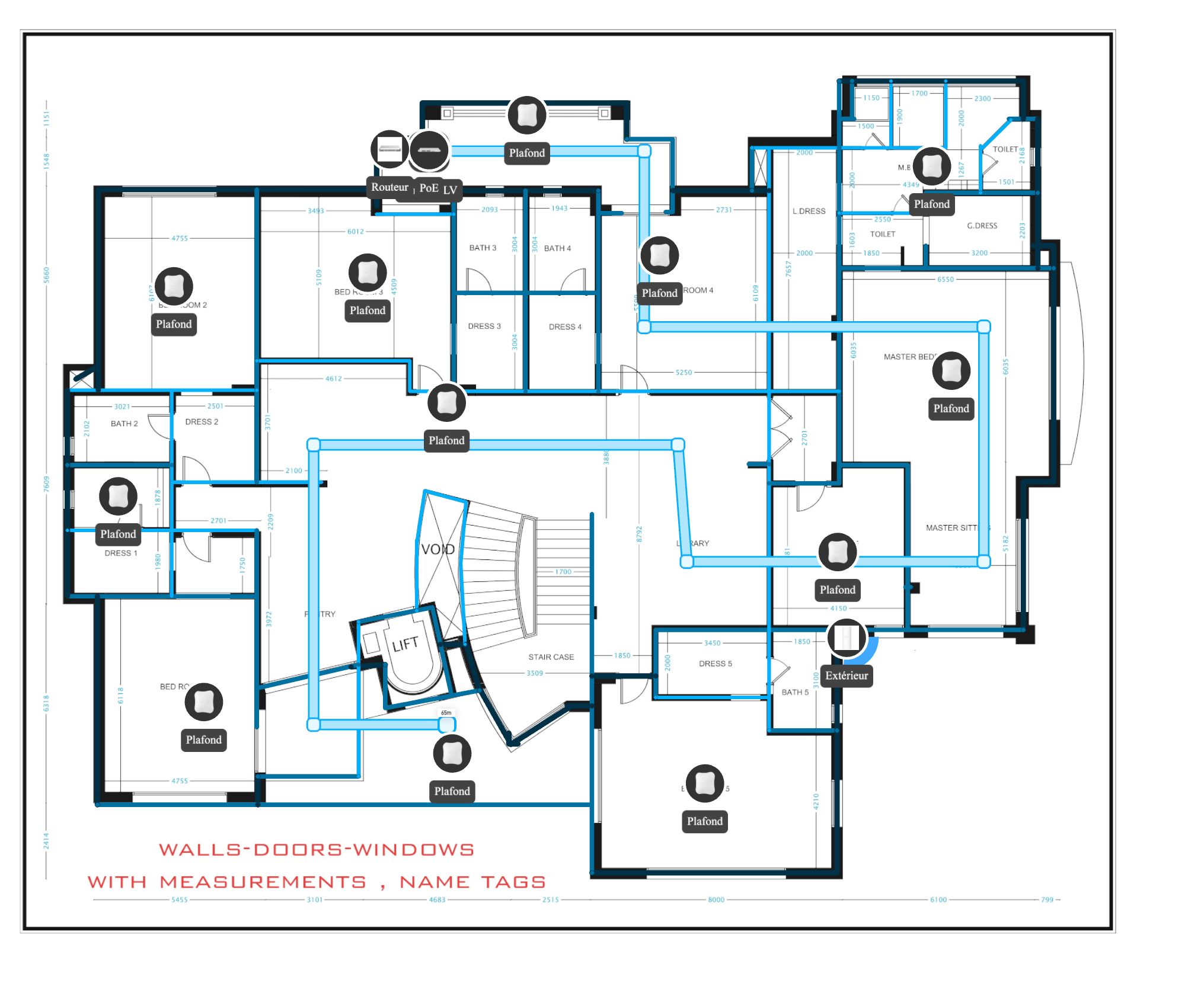

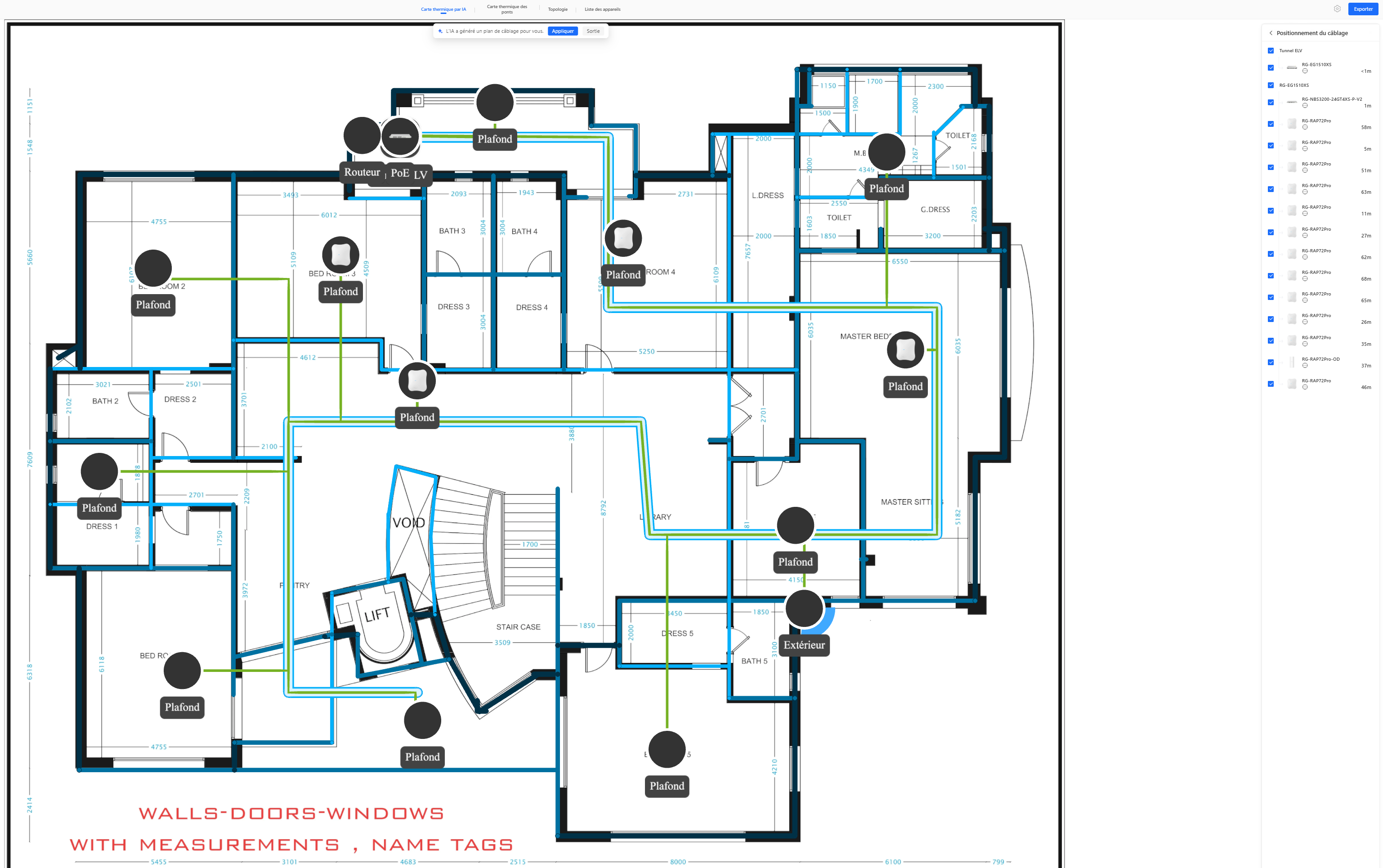

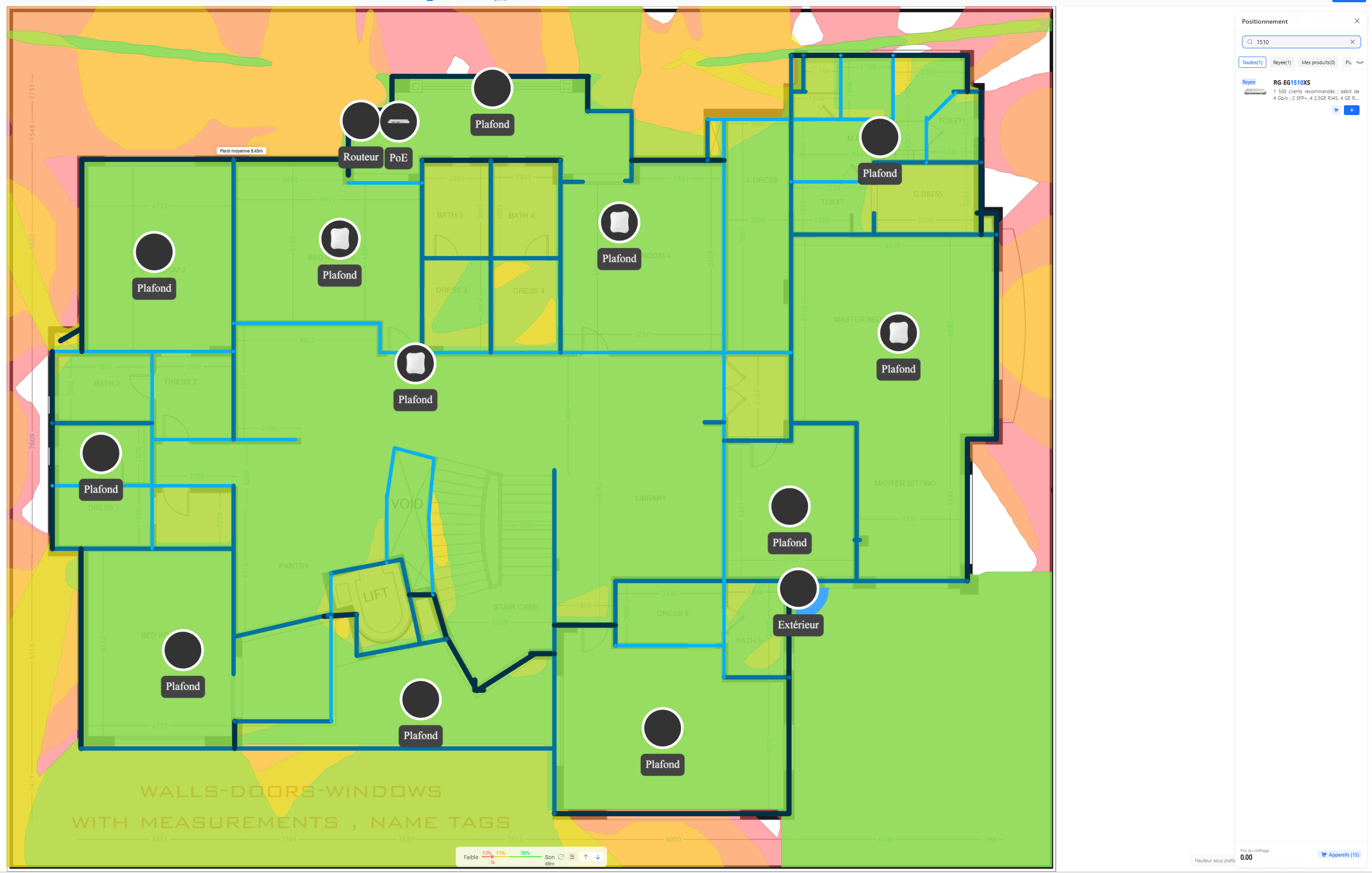

L'IA vous donnera ensuite la distance entre chaque périphérique et le switchs ou routeur et tracera en vert ( pour l'ethernet ) et orange ( pour la fibre optique ) le passage du câble, que vous pourrez modifier ensuite dans votre plan.
çi vous modifier le positionnement d'une AP, le câble et le calcul de la longueur du câble s'adaptera aussi.

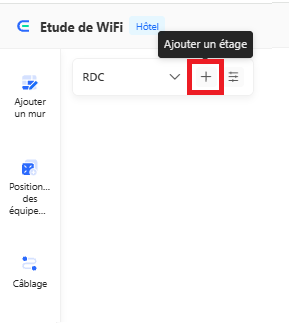

Puis l'étude de cette étage sera terminer, vous pourrez ainsi faire ces même manipulations pour tous les étages/bâtiment voulu sur un même projet, çi vous souhaitez ajoutez un étage, cliquez sur le "+" en haut à gauche

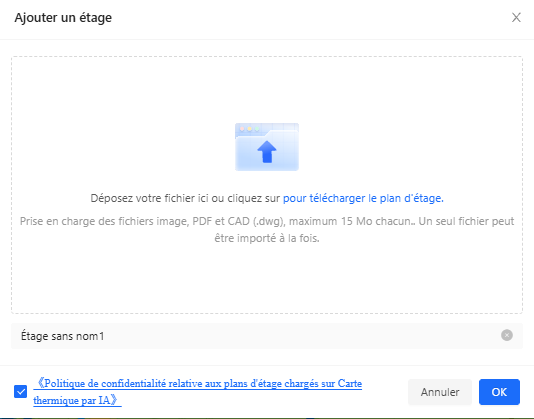

Et vous important de nouveau le plan et nommer l'étage

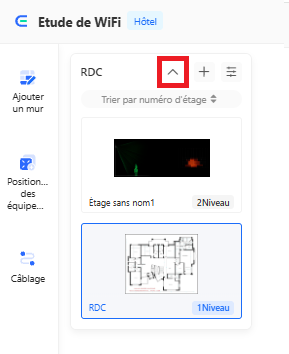

Vous pourrez sélectionner les différentes étages avec la petite flèche et sélectionner l'étage voulu

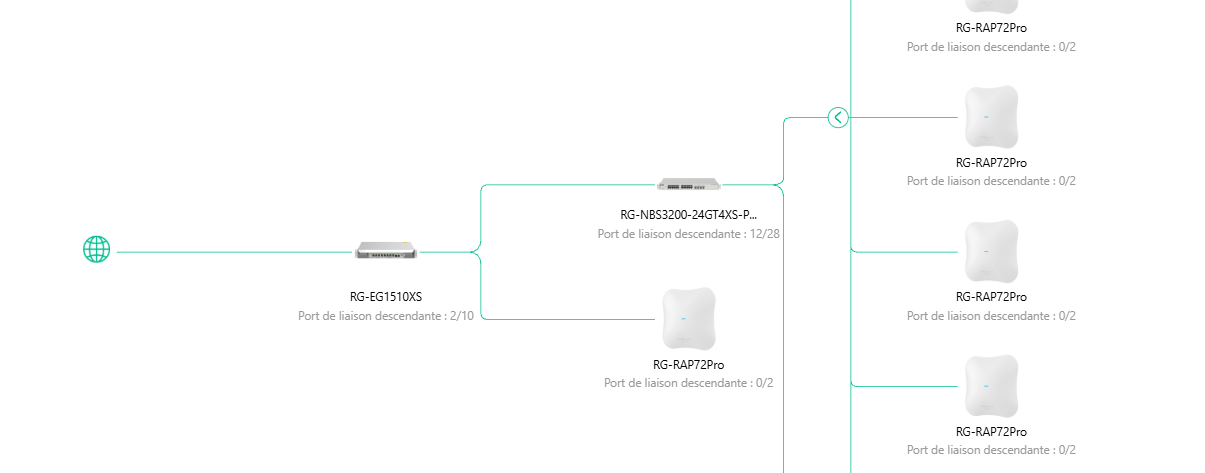

Topologie :

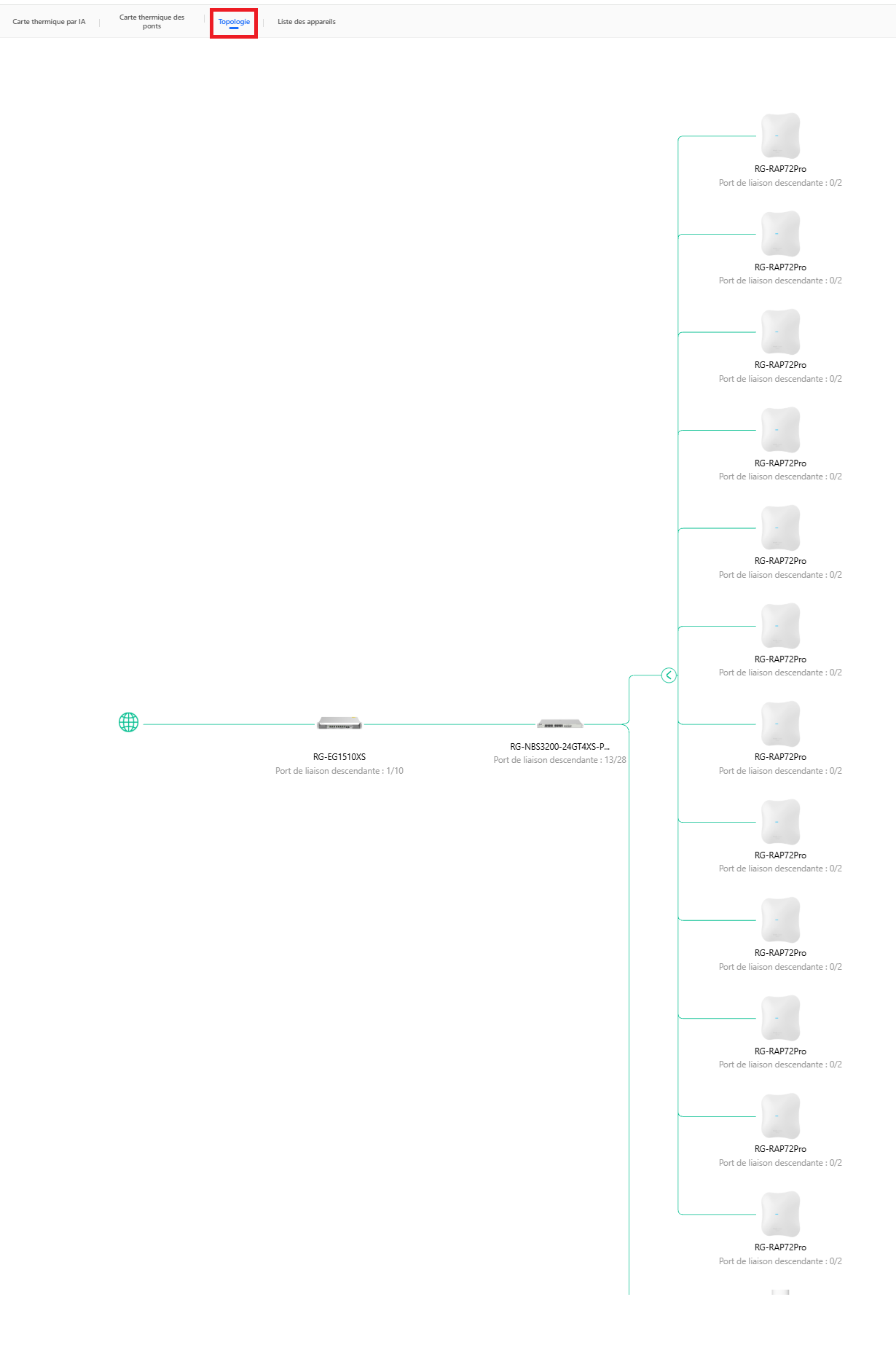

Dans le menu topologie, vous avez la possibilité de modifier le câblage des différents périphériques çi nécessaire, par exemple, avec un clic gauche continue sur une antenne AP, je peux la faire câbler directement sur le routeur et non sur le switch présélectionner et corriger la topologie de câblage voulus

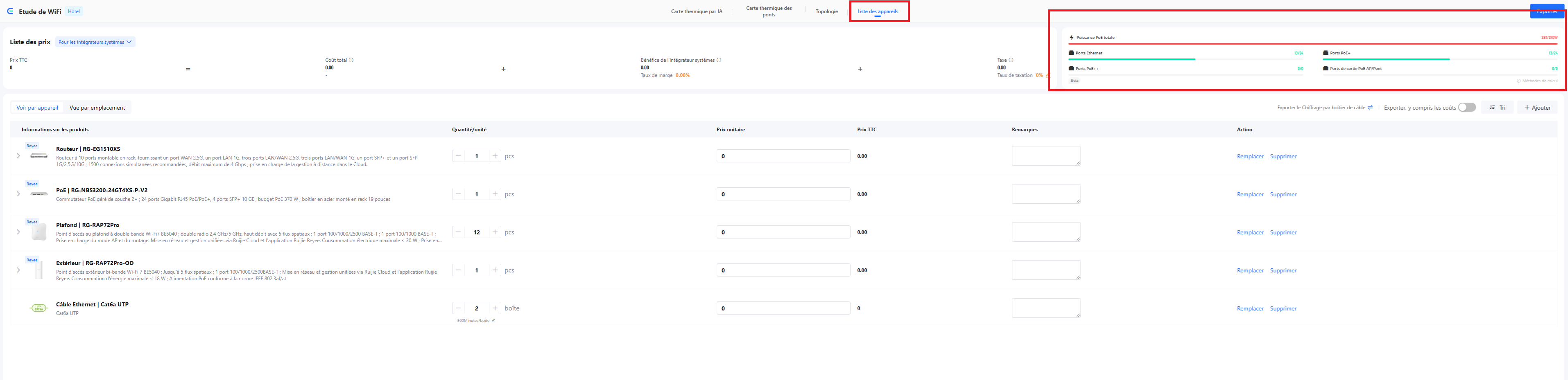

Enfin dans l'onglet "Liste des appareils vous retrouvez un résumé de tous les produits choisis et implémenter ( Routeur, switchs, AP, ect... ) ainsi qu'in résumé des produits et de la consommation POE, dans mon exemple on peux voir que le budget PoE du switch est limité et qu'un deuxième est nécessaire :

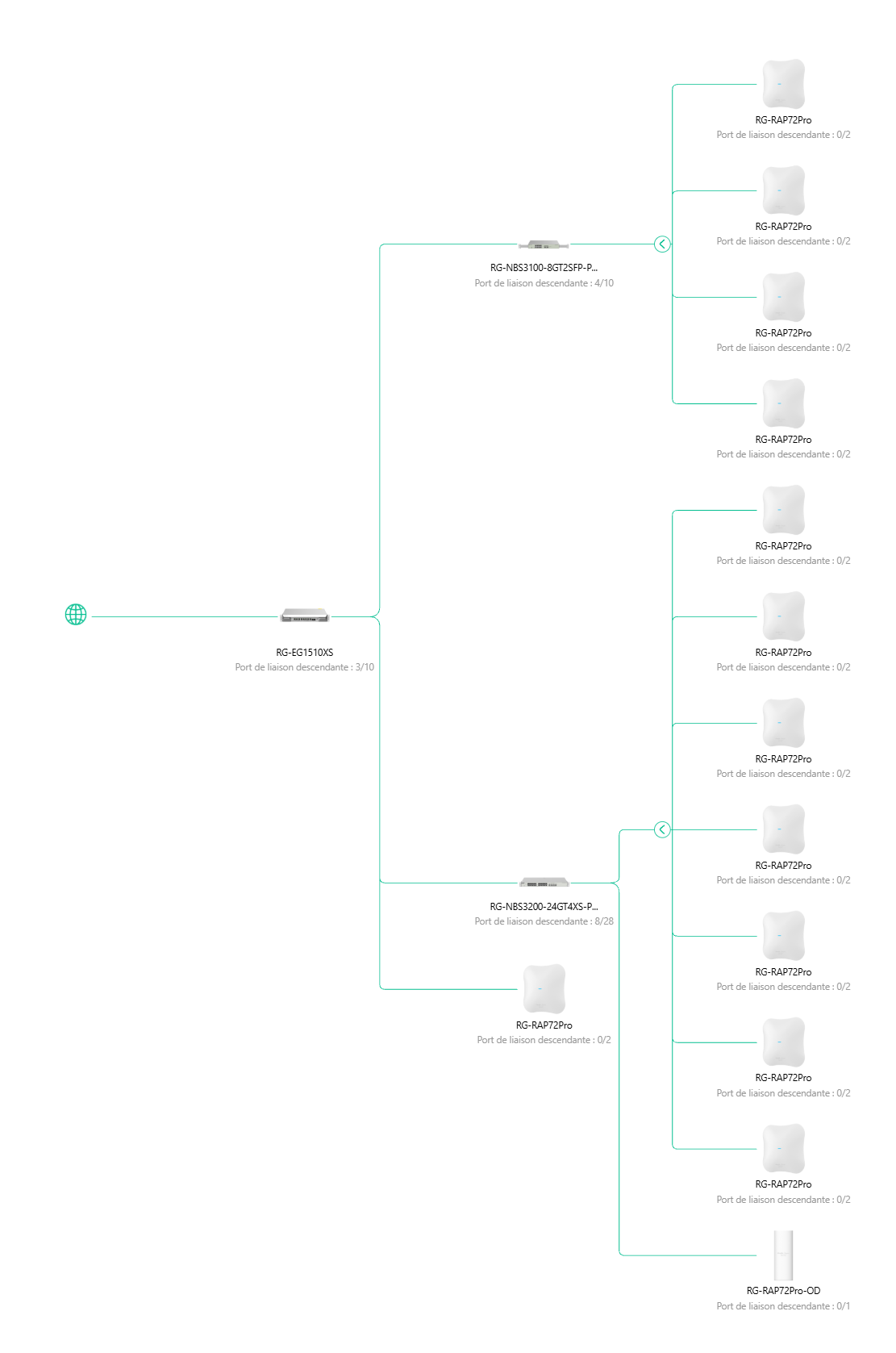

Nous allons rajouter un deuxième switchs et changer la topologie de câblage des équipements pour dispatcher les pont d'accès AP sur les 2 switchs :

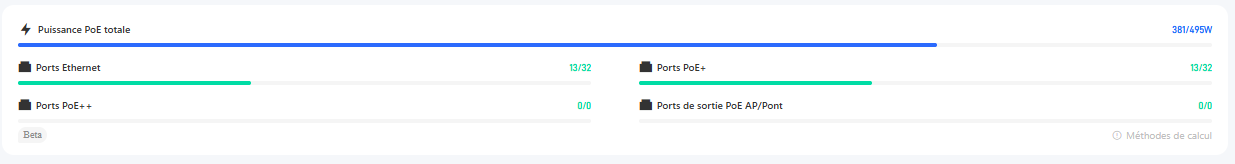

Et cette fois le budget PoE est bon, nombres de ports ect... :

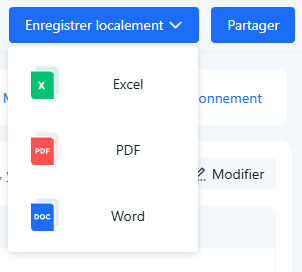

Vous pouvez ensuite exporter votre projet avec le bouton "Exporter" en haut à droite qui vous fournira toutes les informations nécessaire ( liste des produits, carte thermique 2.4GHZ, 5GHZ et 6GHz, le passage de câble, les distances de câbles, les prérequis de paramétrage ect.. que vous pourrez modifier à votre convenance ( conseillez d'exporter en format WORD pour le modifier à votre convenance )
