Le joystick DS-1100KI(C) peut être configuré pour contrôler un décodeur et permettre de changer le quadrant et les caméras affichées sur ses sorties HDMI.
DÉCODEUR

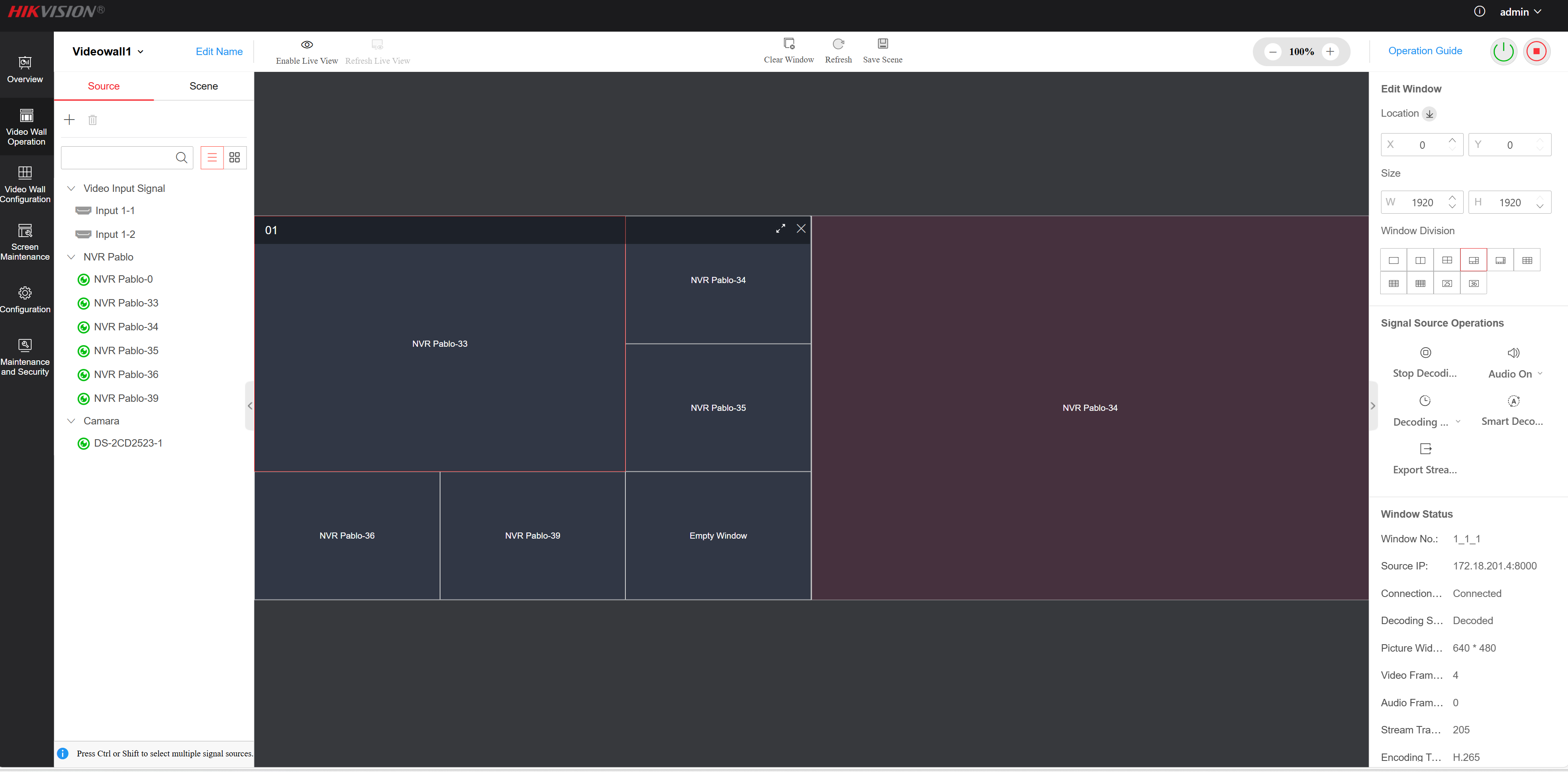

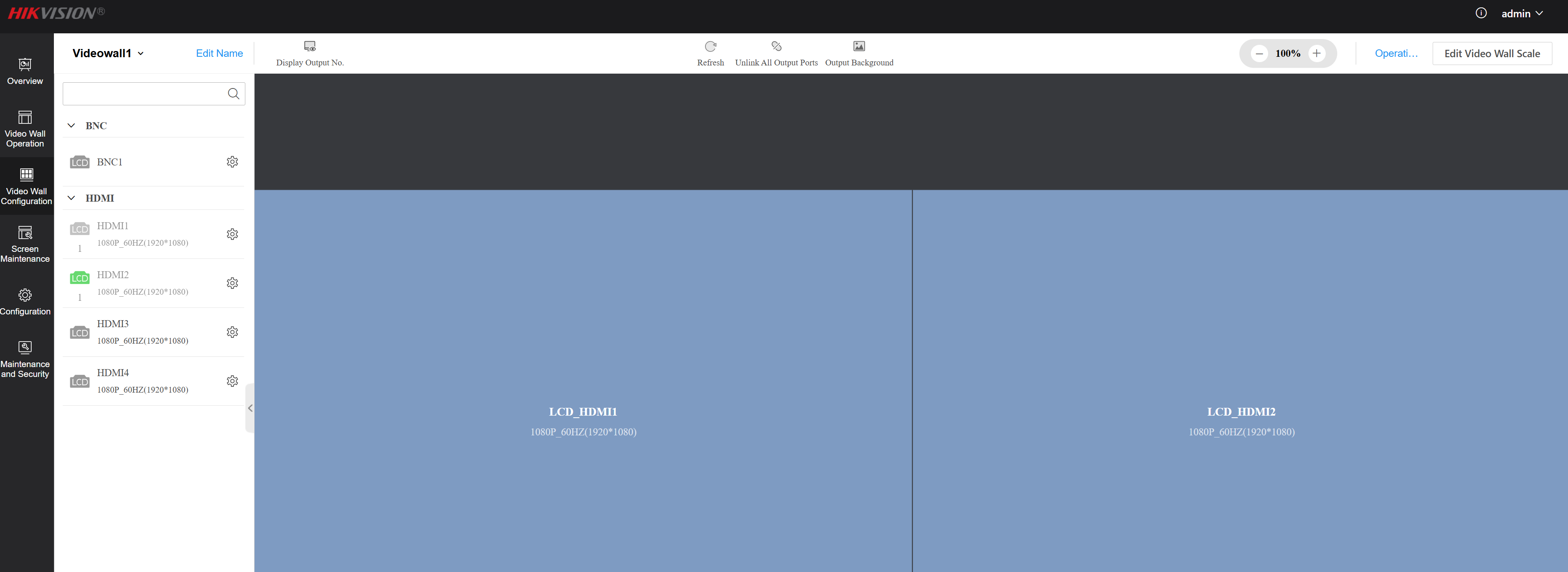

- La première étape consiste à créer dans le décodeur le Video Wall, définir la grille et comment les sorties HDMI seront réparties, dans ce cas un Video Wall de 1*1 avec HDMI1 et HDMI2.

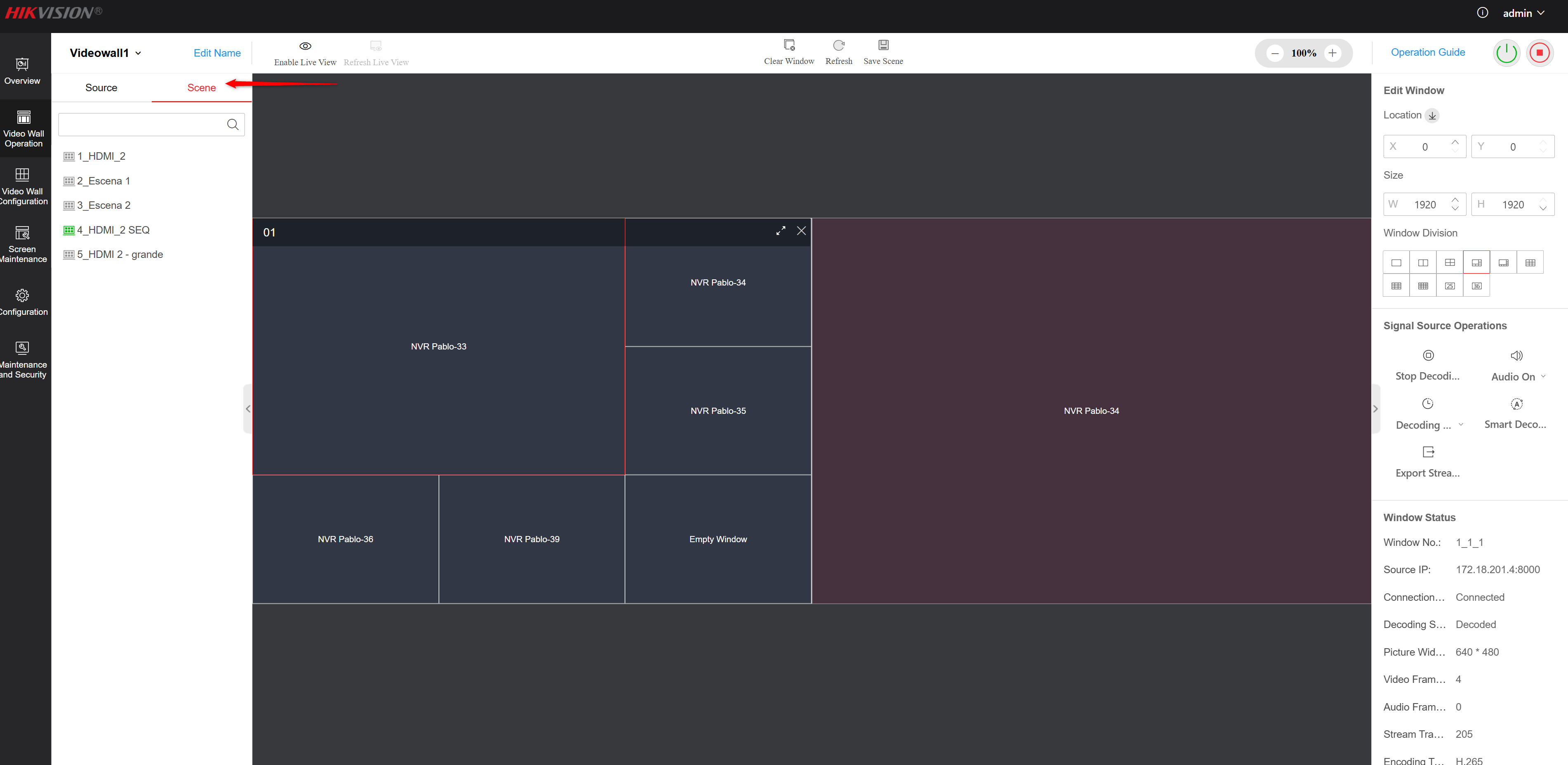

- Une fois le Video Wall configuré, on ajoute l’enregistreur ou les caméras que l’on souhaite visualiser, puis on crée les quadrants désirés pour chacune des sorties HDMI du Video Wall.

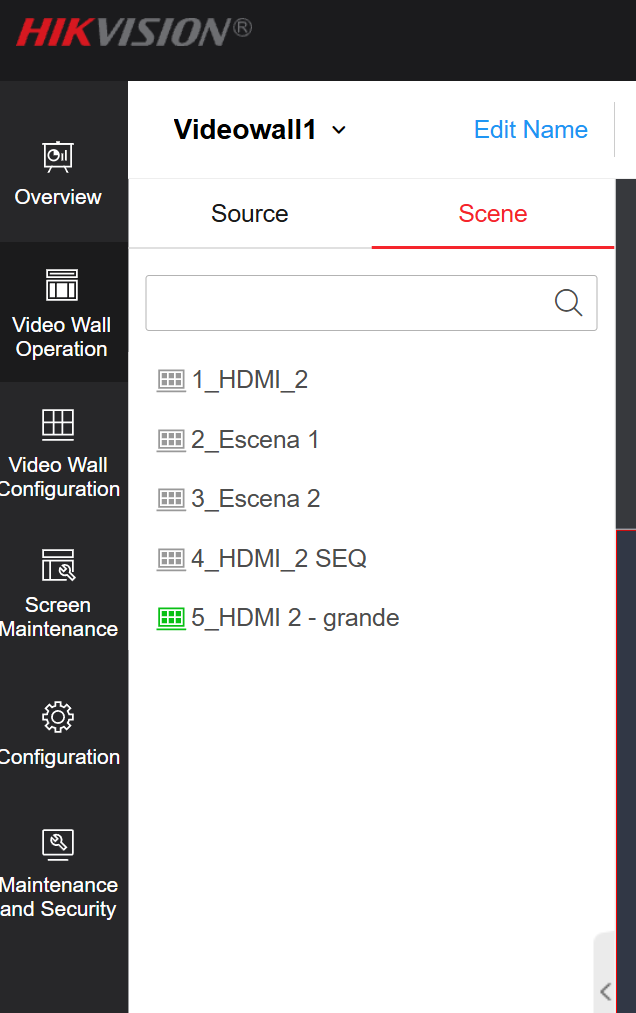

- Ces vues peuvent être sauvegardées sous forme de scènes, de sorte qu’en les exécutant, les caméras enregistrées pour chacune d’elles commencent à s’afficher.
JOYSTICK

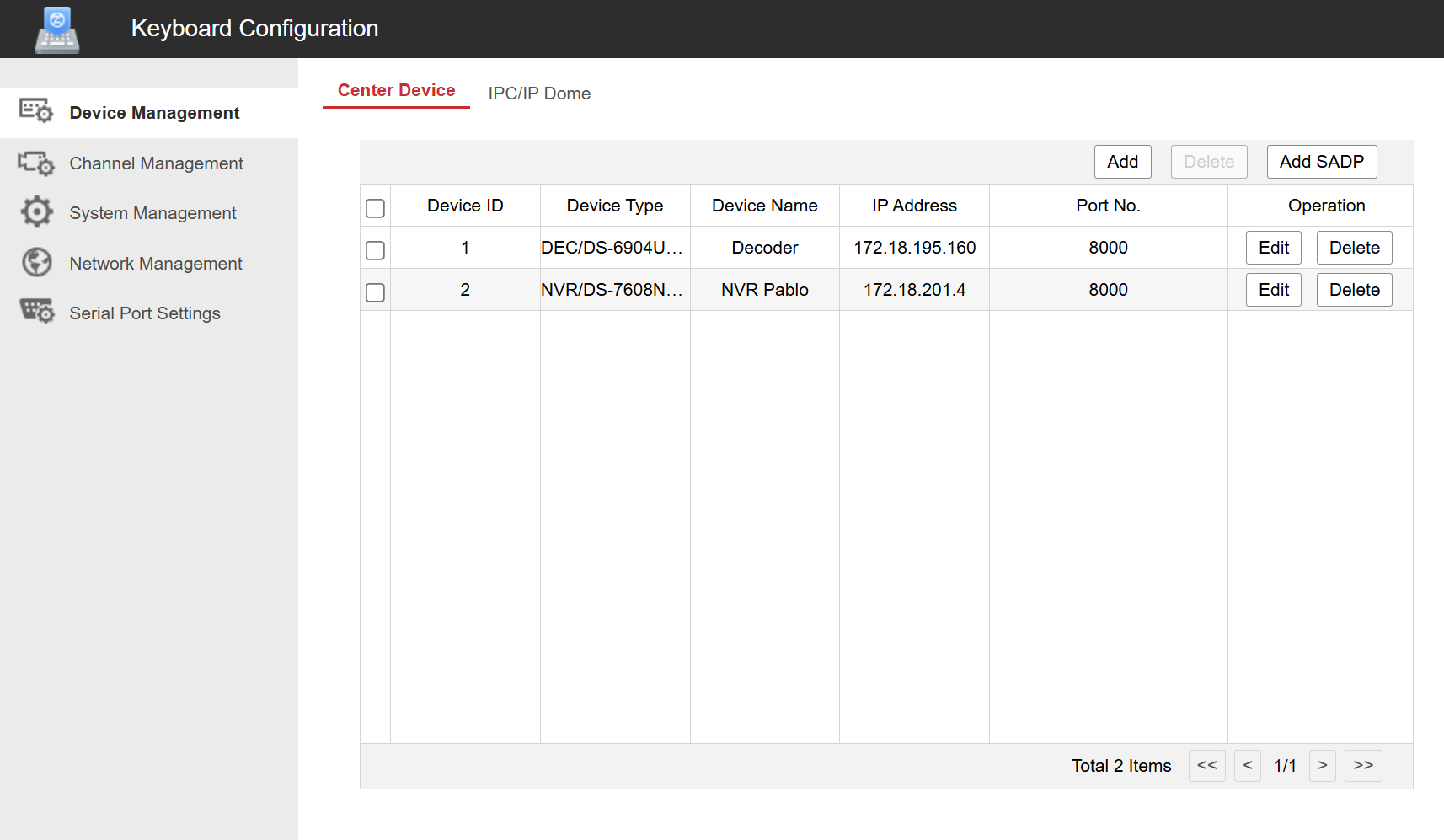

- Dans le joystick, on ajoutera le décodeur ainsi que le NVR qui a également été ajouté dans le décodeur :

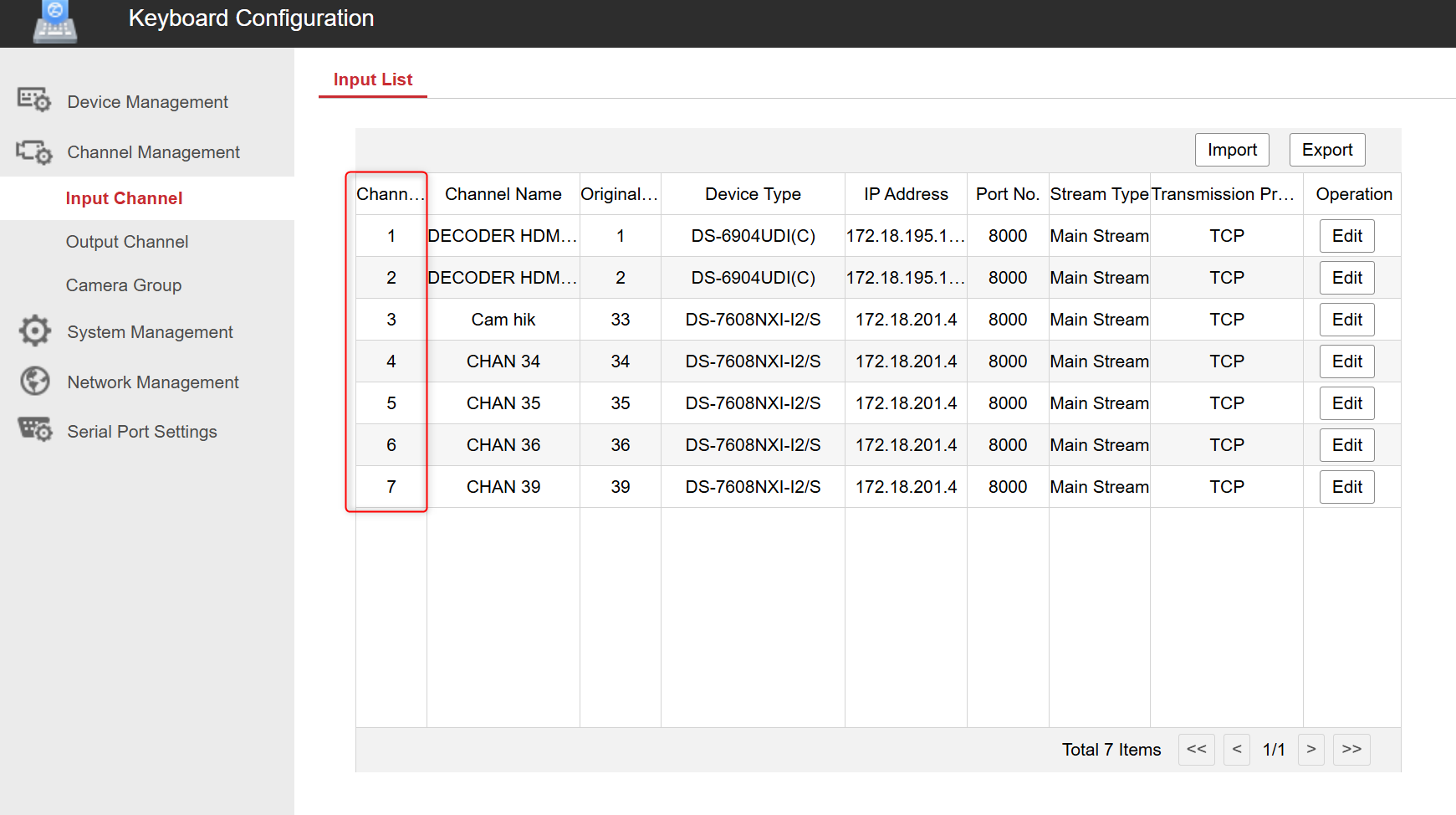

- Dans la section Input, on peut vérifier le canal associé à chaque caméra ajoutée, qu’il s’agisse d’un canal du NVR ou de caméras isolées, ce qui servira ensuite à envoyer des caméras au décodeur via le joystick.
Une fois tout ajouté, on peut passer au joystick et commencer à travailler avec lui sur le décodeur.

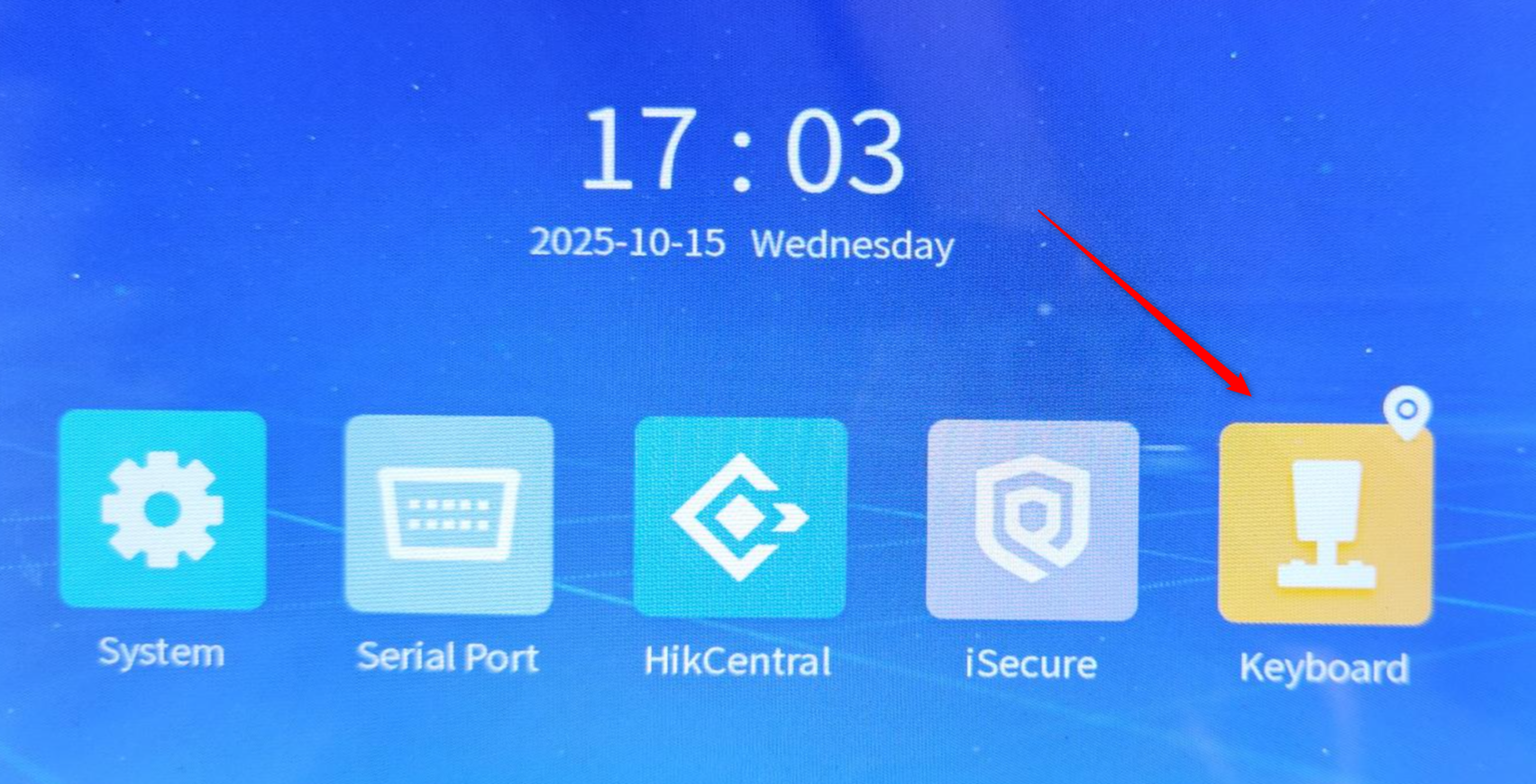

- On accède à la section Keyboard.

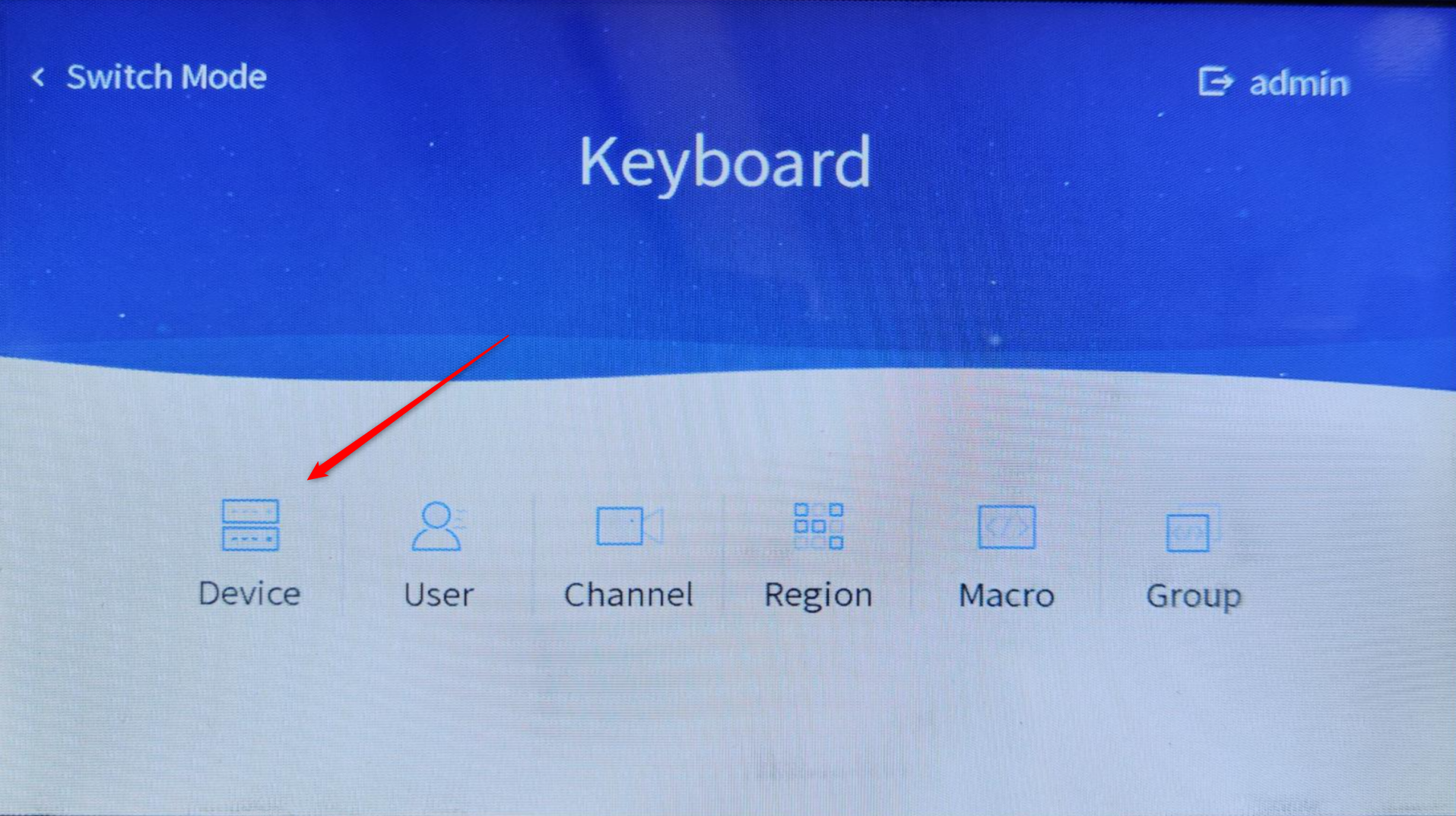

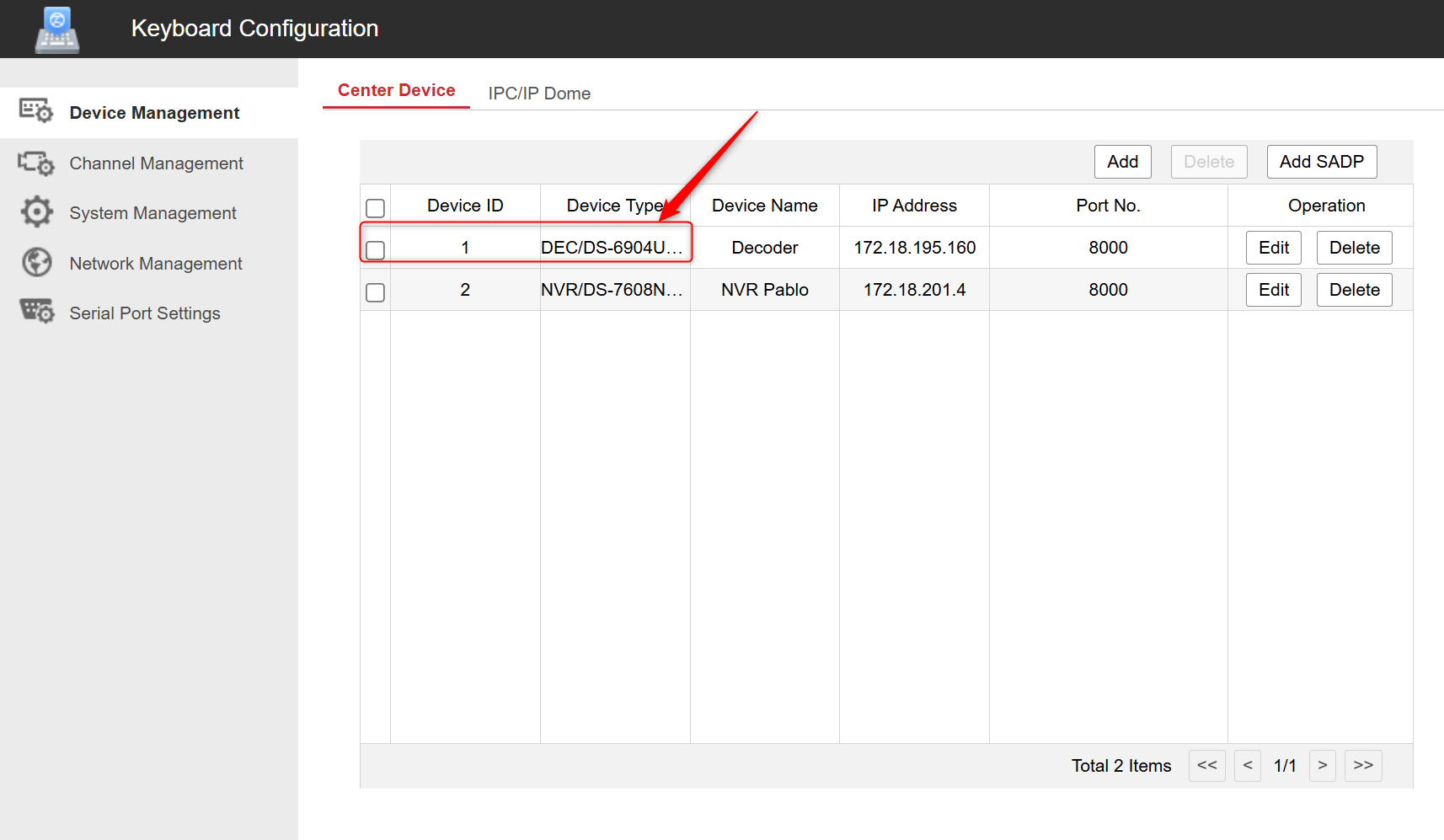

- Dans Device, on peut ajouter de nouveaux équipements ou vérifier ceux qui ont été ajoutés via le webserver.

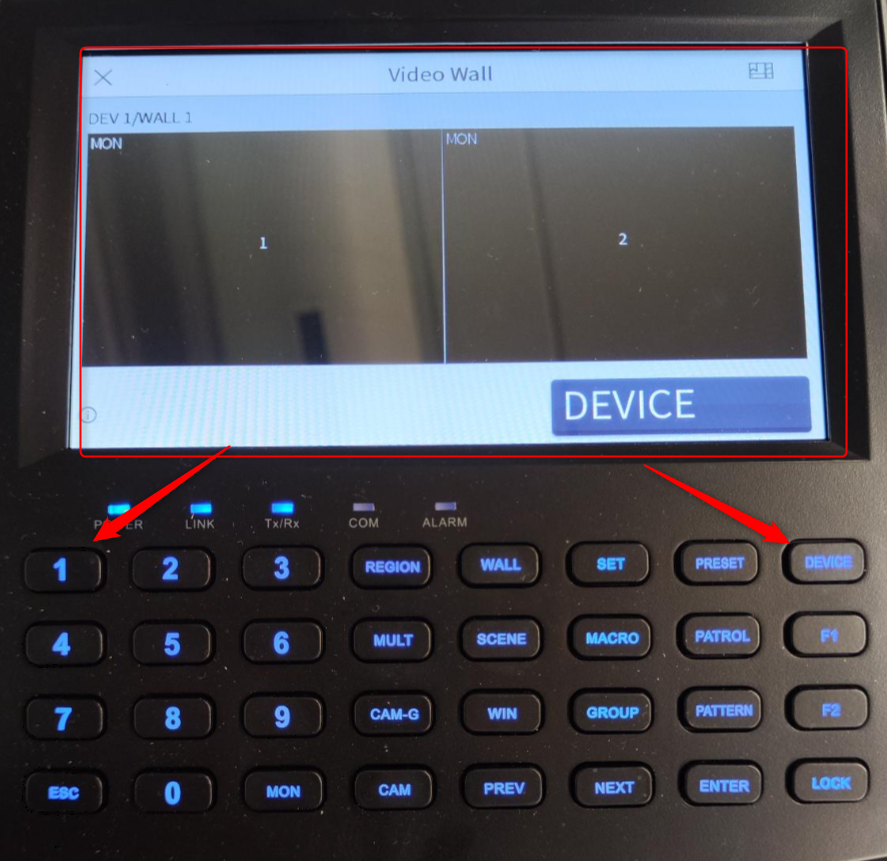

- Connaissant l’ID de l’équipement que l’on souhaite contrôler, dans cet exemple le décodeur a l’ID 1, il faut sélectionner 1+DEVICE pour accéder à sa gestion.
Comme on peut le voir, le Video Wall configuré dans le décodeur est déjà en place, de 1*1 avec HDMI1+HDMI2.

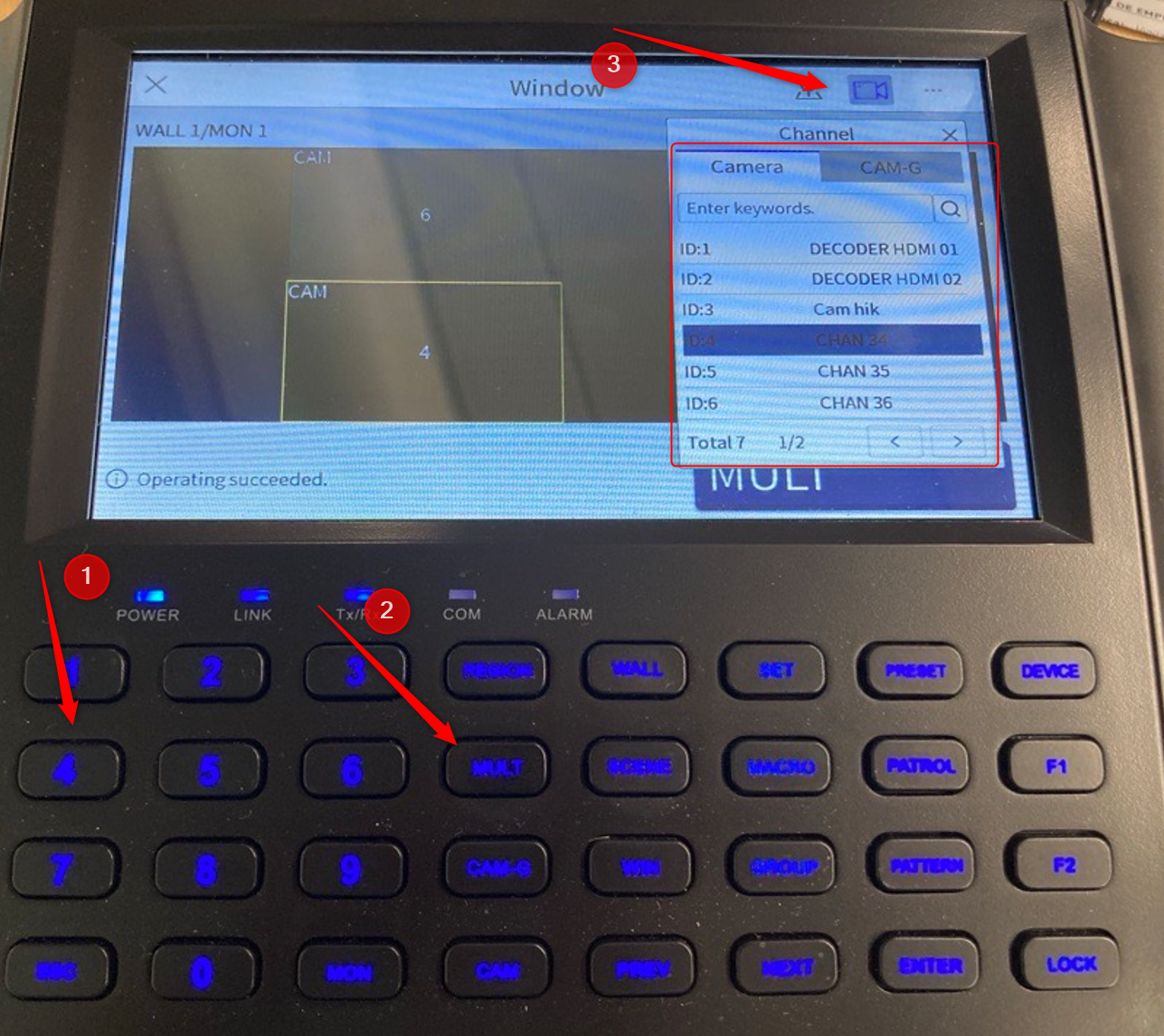

- En appuyant sur l’un des moniteurs, les informations du quadrant qui lui est assigné apparaîtront, et il sera possible de changer de quadrant avec NUM+MULT. De cette façon, seuls des quadrants de 1, 4, 9, 16, etc. peuvent être placés.
Pour sélectionner la caméra à afficher dans chaque quadrant, on sélectionne le quadrant en question et avec l’icône de la caméra, la liste apparaîtra.

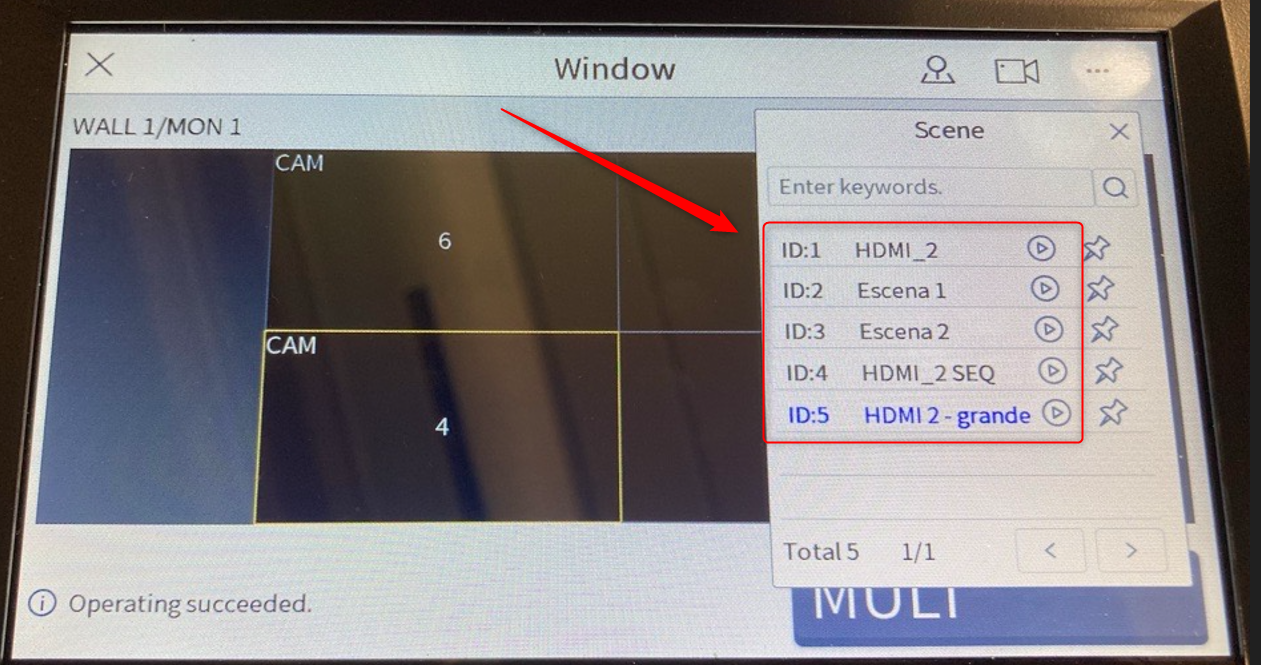

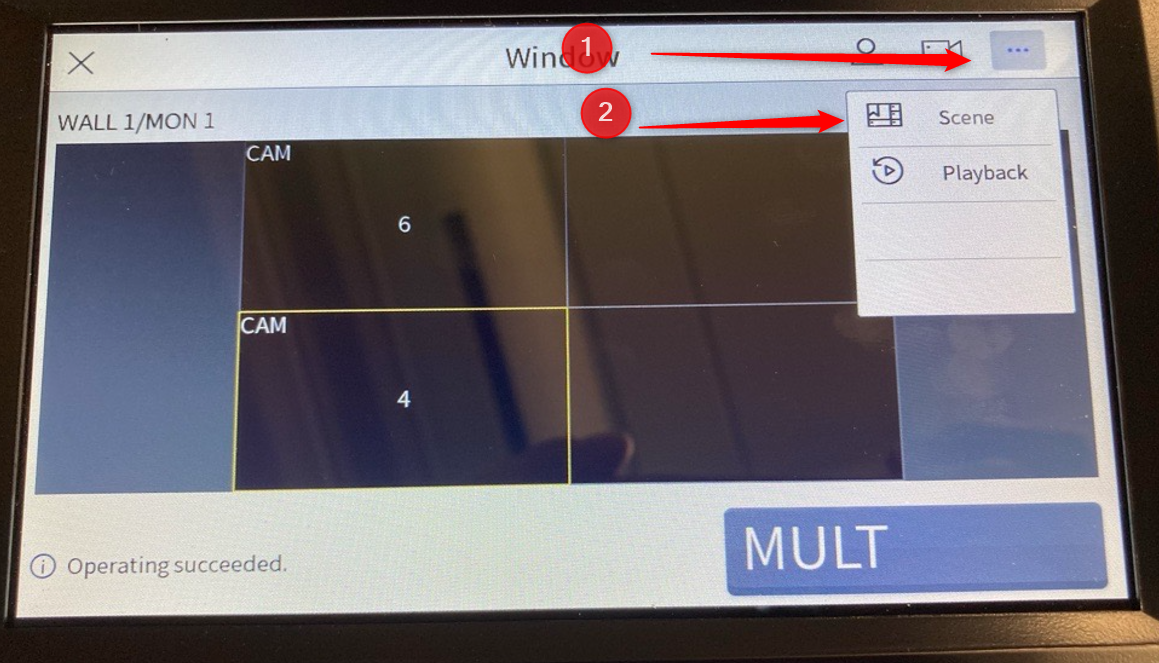

- L’aspect le plus intéressant pour changer les quadrants dans le décodeur depuis le joystick est de créer des Scènes ou Vues dans le décodeur, de sorte qu’elles puissent être exécutées directement depuis le clavier :
L’icône sert à exécuter la vue.
L’icône permet d’éditer la scène sélectionnée avec les caméras ouvertes à ce moment.

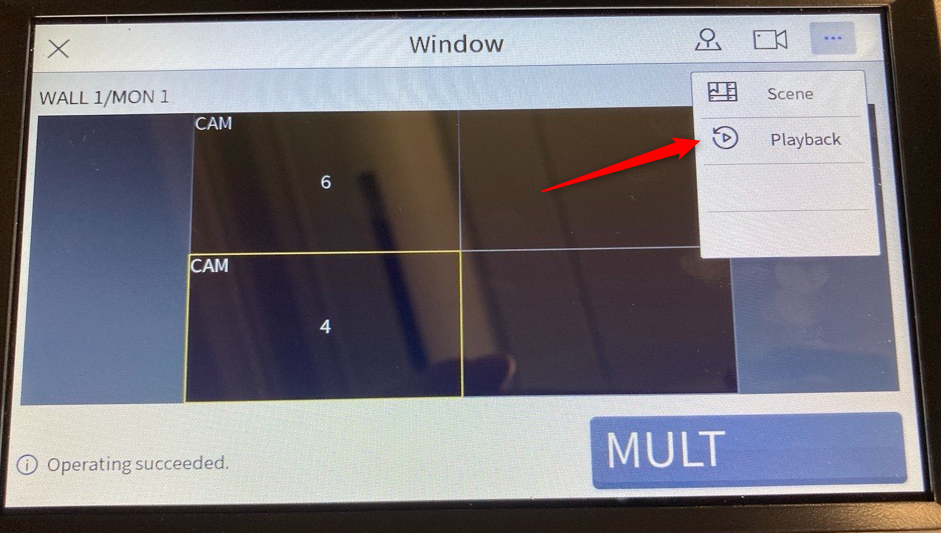

- Avec l’icône Playback, on peut sélectionner un quadrant dans lequel il sera possible de commencer à visionner l’enregistrement de la caméra souhaitée.
