L'objectif de cet article est de montrer la configuration nécessaire pour établir un réseau de switches en anneau avec une redondance face à une éventuelle défaillance d'un lien ou d'un appareil. Dans ce cas, le protocole ERPS, largement décrit dans d'autres articles (Lien), sera utilisé.

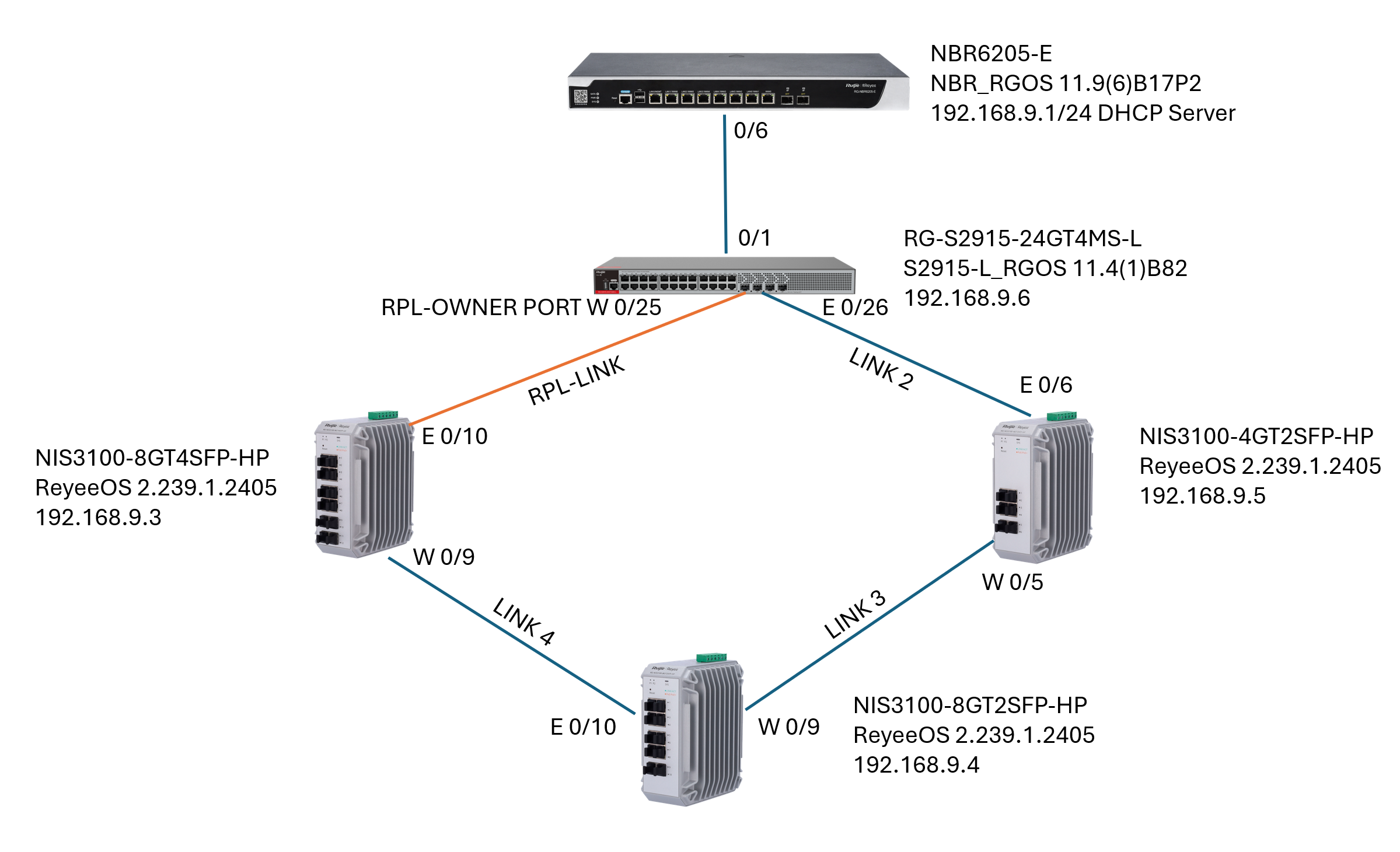

Comme switch principal ou de tête, un switch entreprise de la marque Ruijie (RG-S2915-L) sera utilisé, et comme switches de terrain, des appareils SMB de la marque Reyee (RG-NIS3100). De plus, un routeur fournira la sortie vers Internet et exercera d'autres fonctions telles que serveur DHCP. La topologie est la suivante.



Configuration du Switch RG-S2915-L :

  • Nous accédons via le port console et le logiciel Putty et passons en mode privilégié avec la commande enable
Ruijie>enable
  • On accède à l'environnement de configuration
Ruijie>config
  • On accède à l'interface VLAN 1 pour ensuite attribuer une IP au switch
Ruijie(config)#interface vLAN 1
Ruijie(config-if-VLAN 1)#ip address 192.168.9.2 255.255.255.0
exit
  • On crée une route par défaut vers l'IP du routeur et on ajoute un DNS au switch
Ruijie(config)#ip route 0.0.0.0 0.0.0.0 192.168.9.1
exit
Ruijie(config)#ip name-server 8.8.8.8
  • Les ports 0/25 et 0/26 sont configurés en switchport car ils devront transmettre la VLAN 1 et la VLAN 10 pour le trafic ERPS
Ruijie(config)#interface range MTGigabitEthernet 0/25-26
Ruijie(config-if-range)#switchport mode trunk
exit
  • La VLAN pour le trafic de contrôle du protocole ERPS est créée, ici ce sera la VLAN 10
Ruijie(config)#erps raps-vlan 10
  • Le ring est configuré, les ports 0/25 et 0/26 seront utilisés, le port 0/25 sera le Owner Port qui, dans des conditions normales, coupera l'anneau pour éviter une boucle réseau. En cas de défaillance, le lien du Owner Port permettra le passage du trafic utilisateur.
Ruijie(config-erps 10)#$ring-port west MTGigabitEthernet 0/25 east MTGigabitEthernet 0/26
Ruijie(config-erps 10)# rpl-port west rpl-owner
Ruijie(config-erps 10)# state enable
exit
Ruijie(config)#erps enable
  • Le port 0/25 est configuré sans autonegociation car les switches NIS3100 ont un port à 1 Gbps et le switch RG-S2915-L a des ports SFP à 2,5 Gbps (cela ne sera pas nécessaire sur d'autres modèles)
Ruijie(config)#interface range MTGigabitEthernet 0/25-26
Ruijie(config-if-range)#speed 1000
  • On vérifie toute la configuration

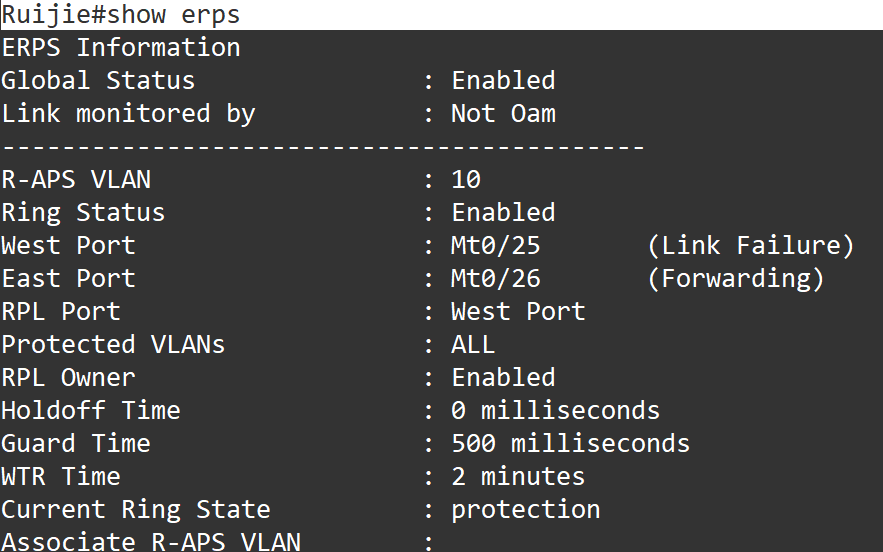

Ruijie#show erps



Configuration des Switches NIS3100 :

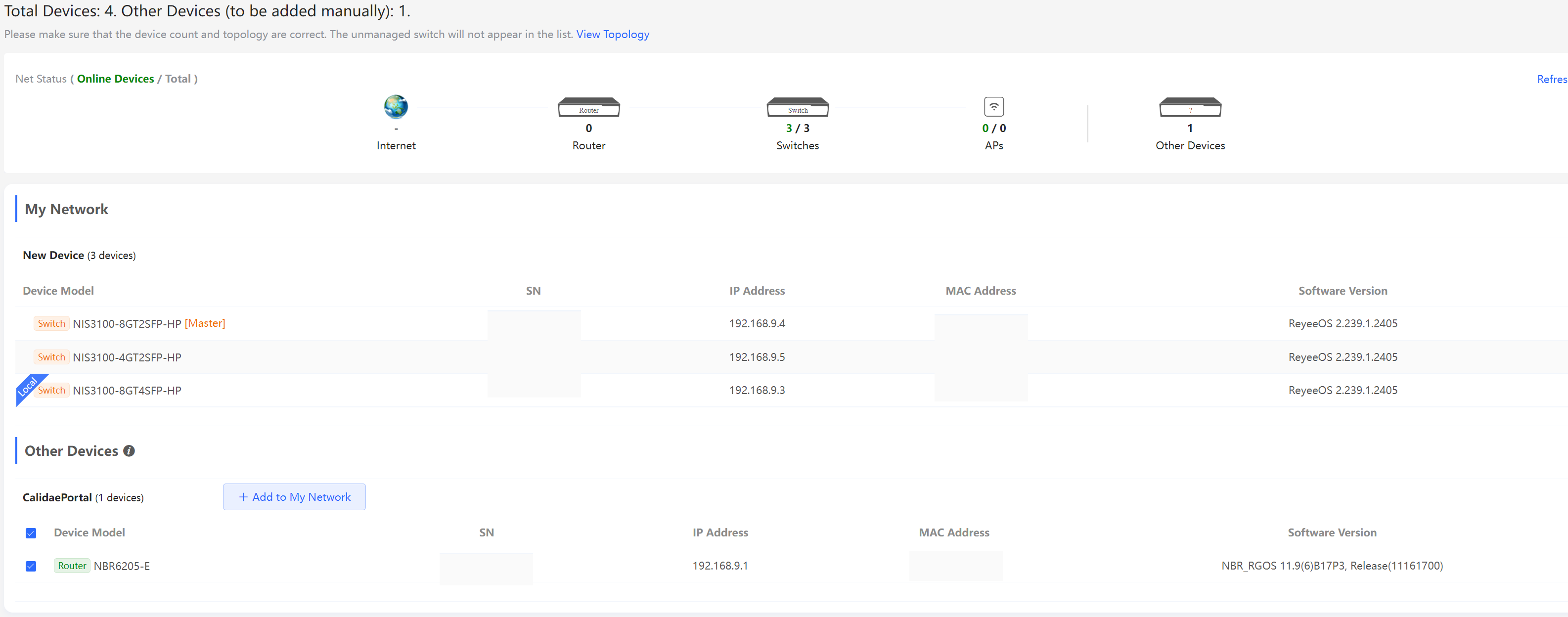

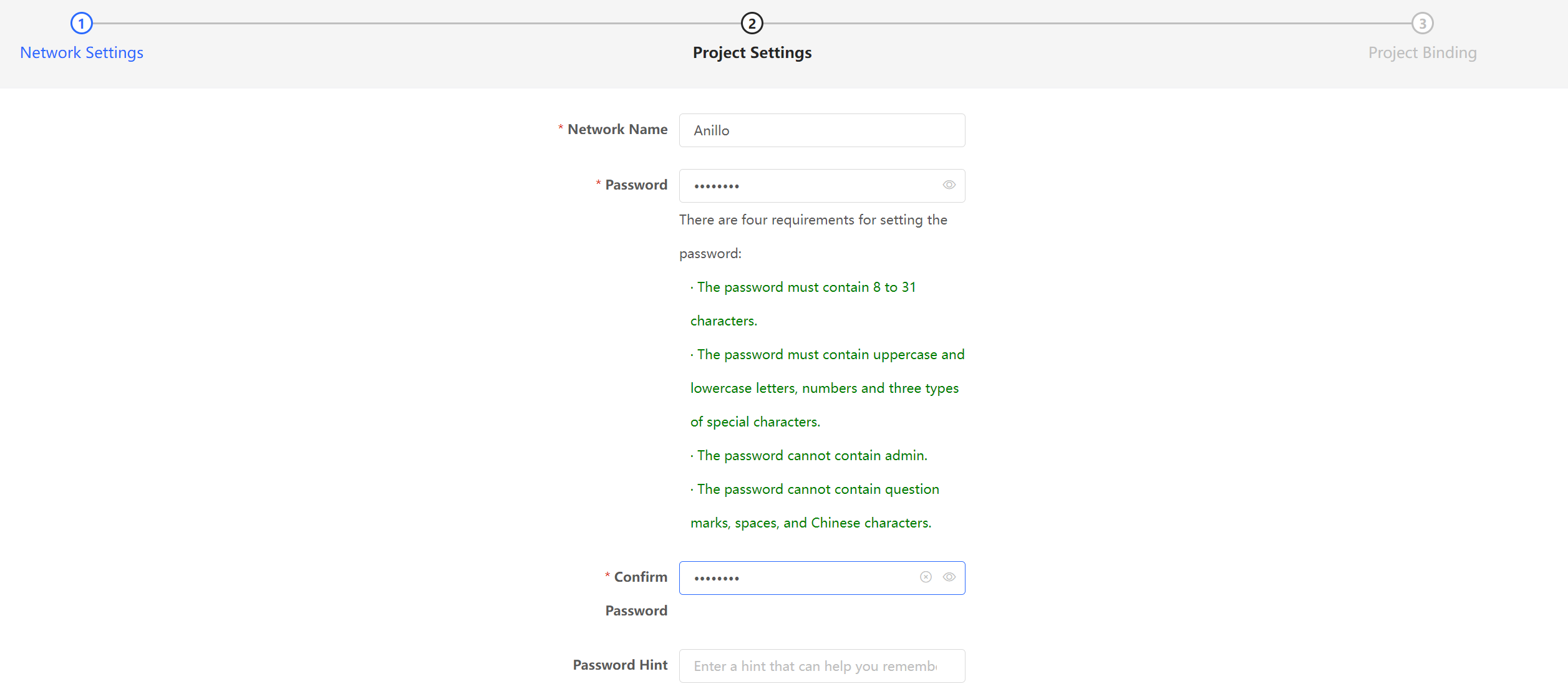

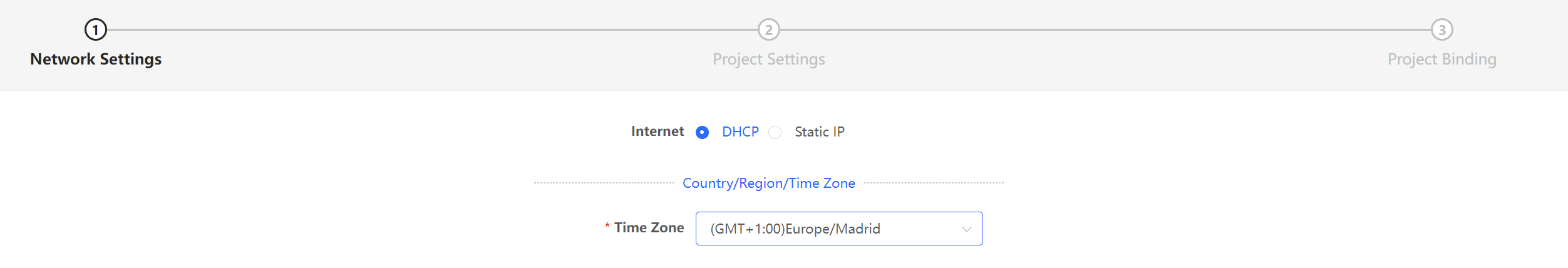

Tous les appareils NIS3100 ainsi que le routeur sont ajoutés au même réseau SON :

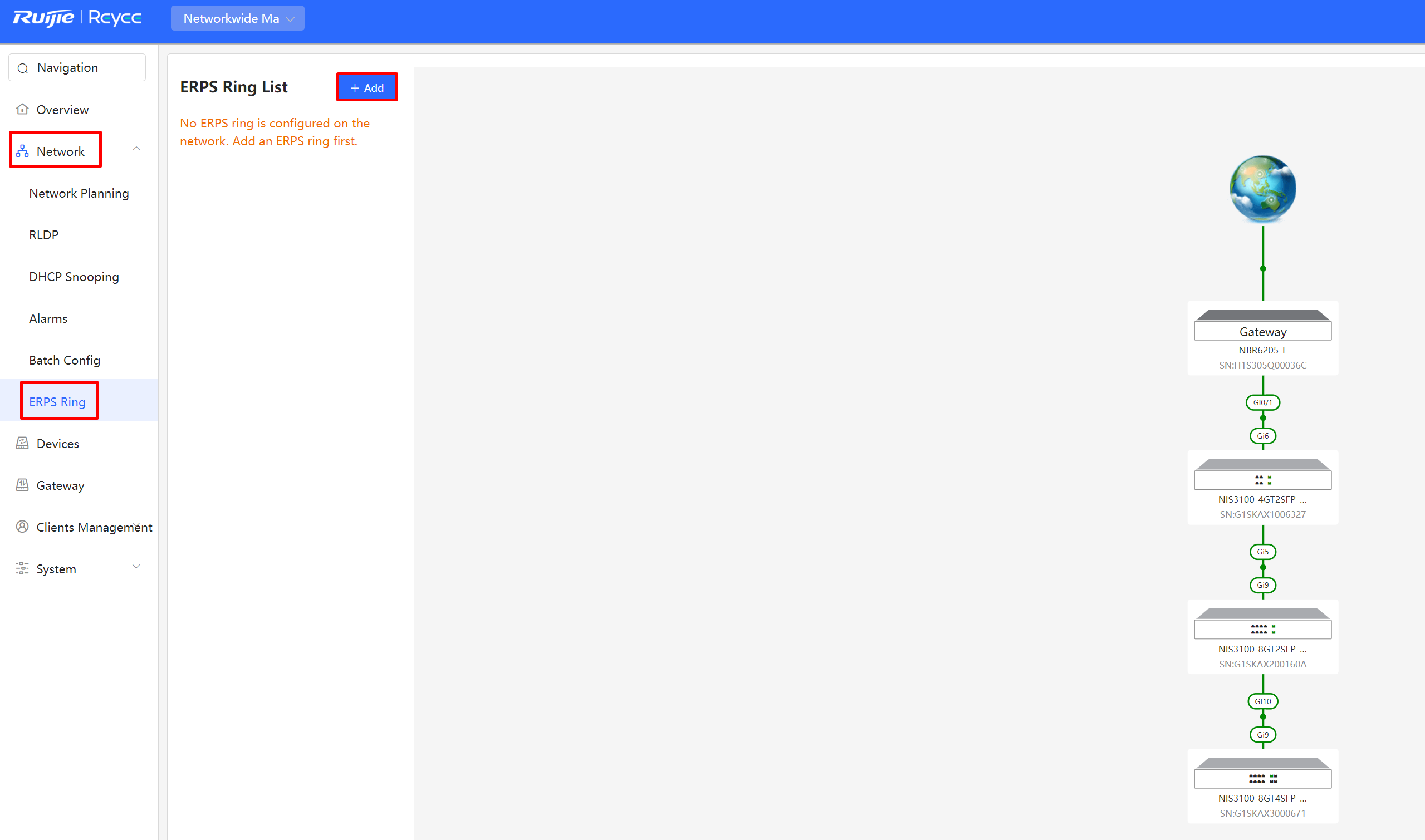

  • Il faut maintenant configurer l'anneau sur les équipements Reyee, pour cela accéder à cette section :

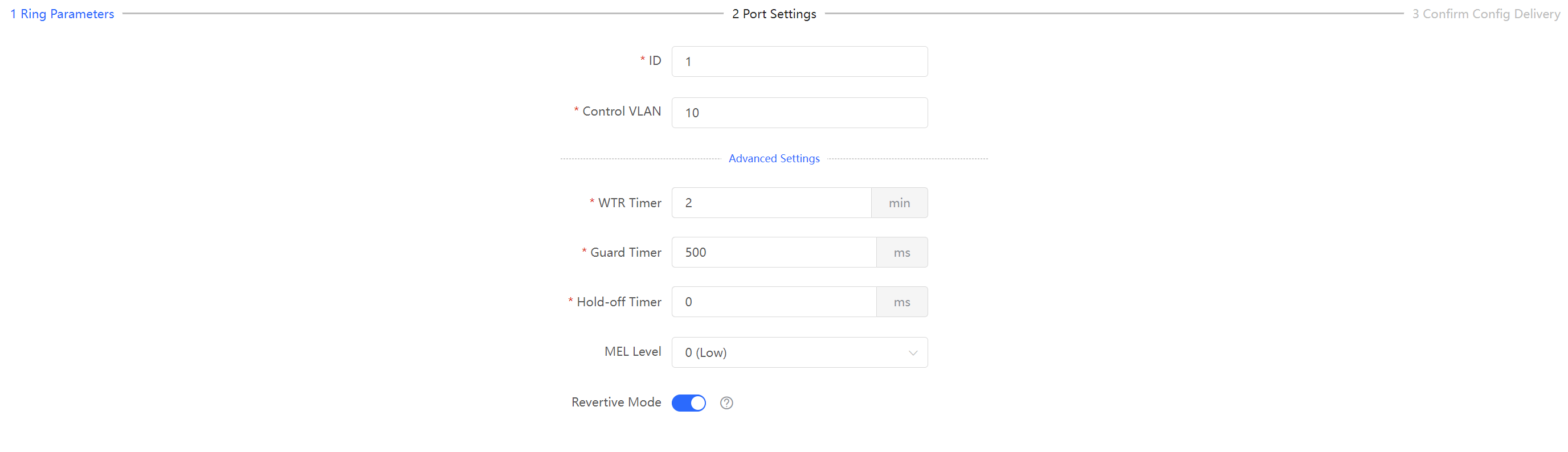

  • Un anneau est créé avec les paramètres suivants, attention particulière à Control VLAN, WTR Timer (entrer la même valeur que celle configurée sur le RG-S2915-L) et MEL Level :

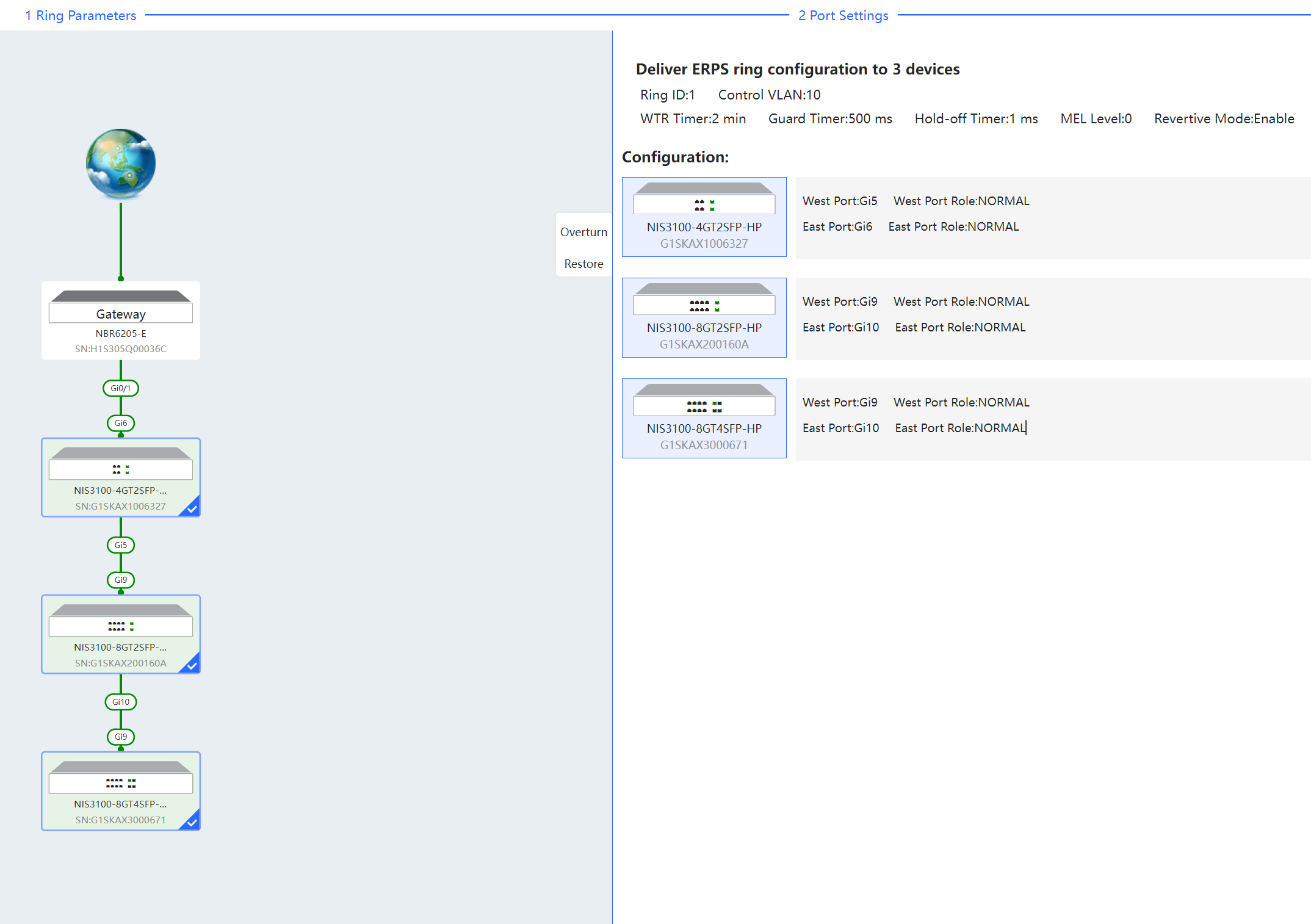

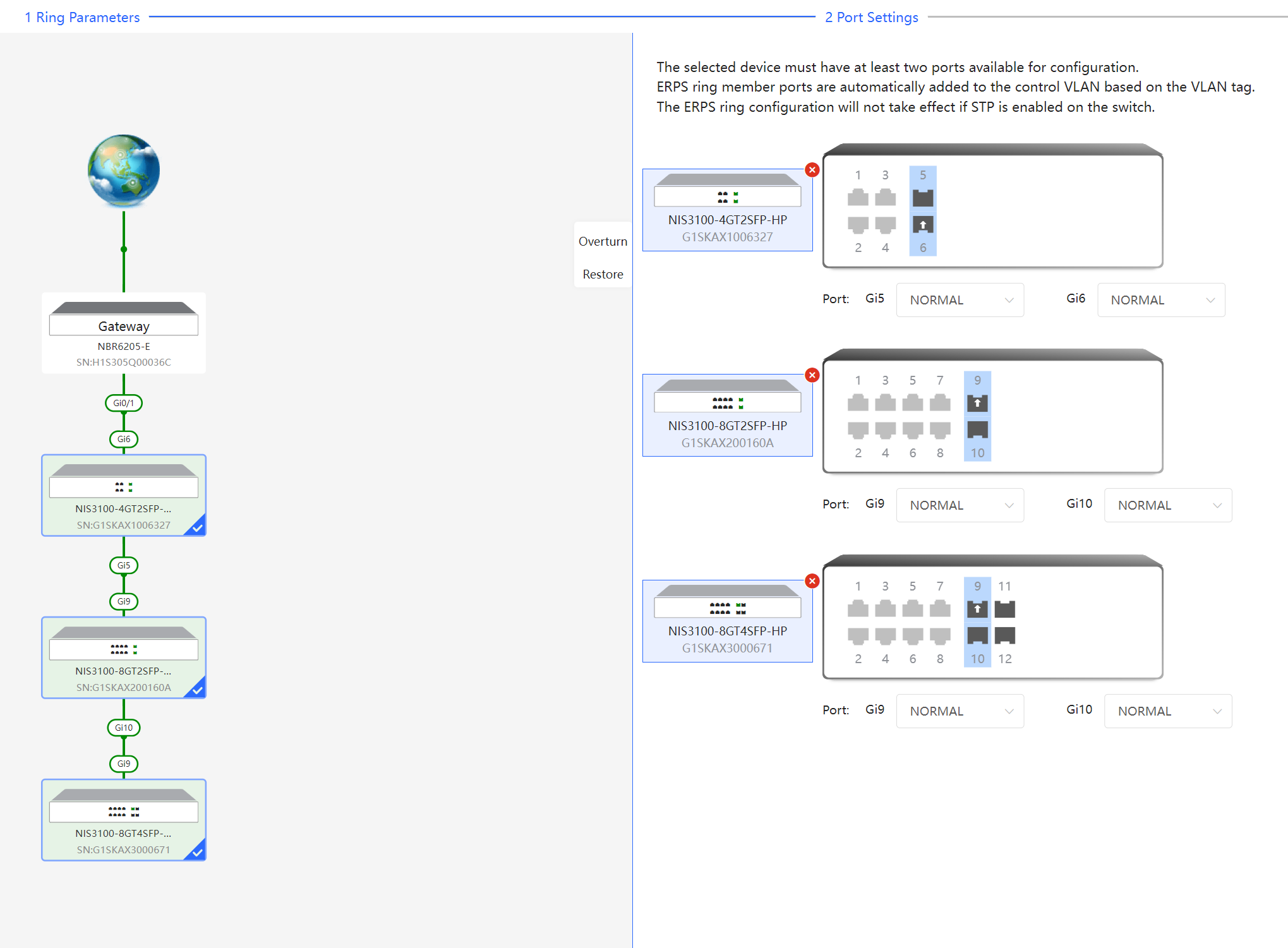

  • On sélectionne maintenant les switches et les ports utilisés pour l'anneau, ici tous seront de type Normal car le switch de tête a déjà un port de type Owner



  • On vérifie et valide la configuration



  • Il faut maintenant fermer l'anneau et attendre 2 minutes pour qu'il soit stable et que l'anneau passe à l'état Idle. Une fois ce temps écoulé, la configuration devrait être correcte et la redondance peut être testée.
