Installation de la caméra LPR

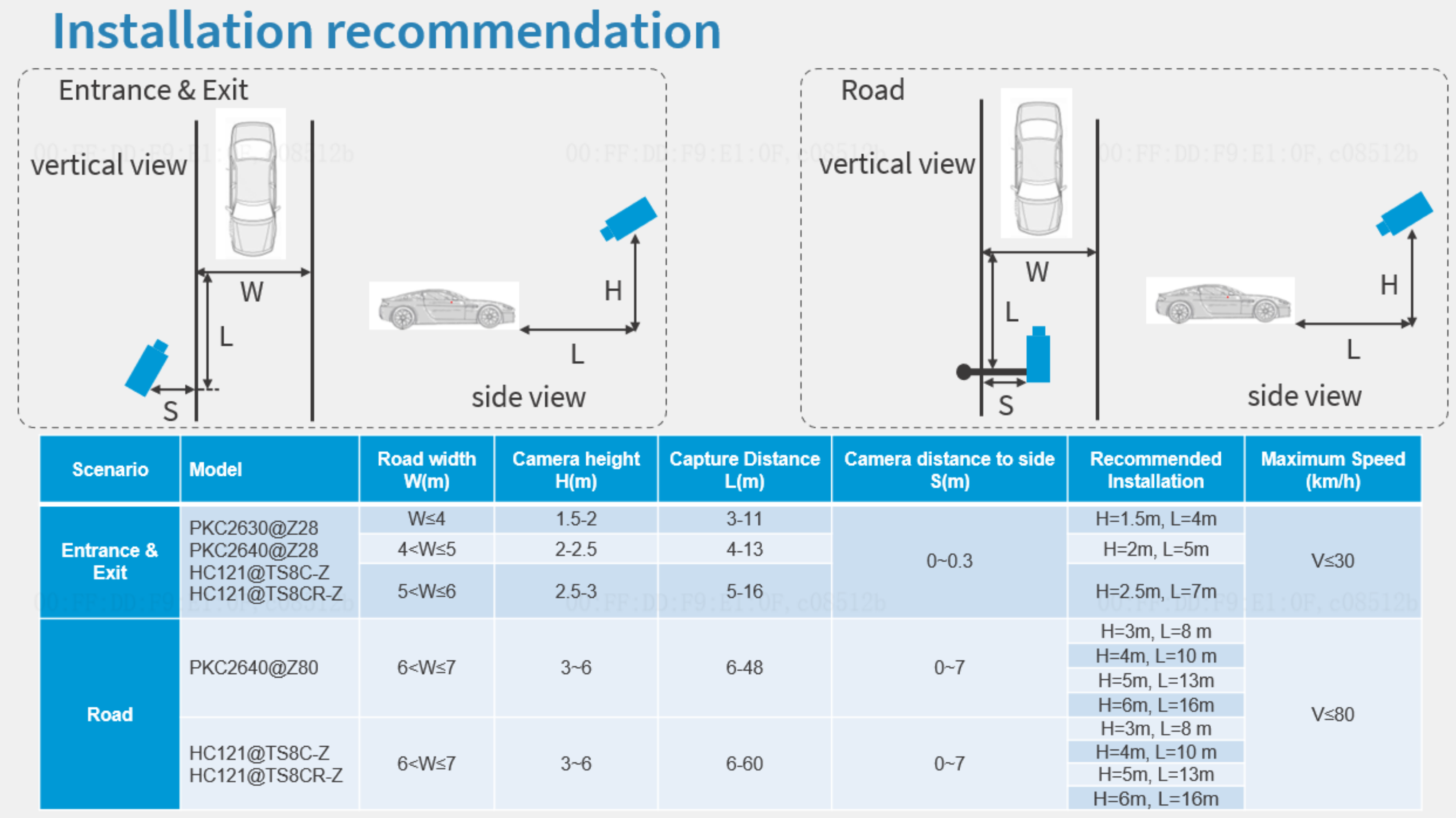

Dans le manuel et le schéma suivants, vous pouvez voir la recommandation du fabricant pour une installation correcte des caméras LPR.
Configuration de la caméra LPR de Uniview

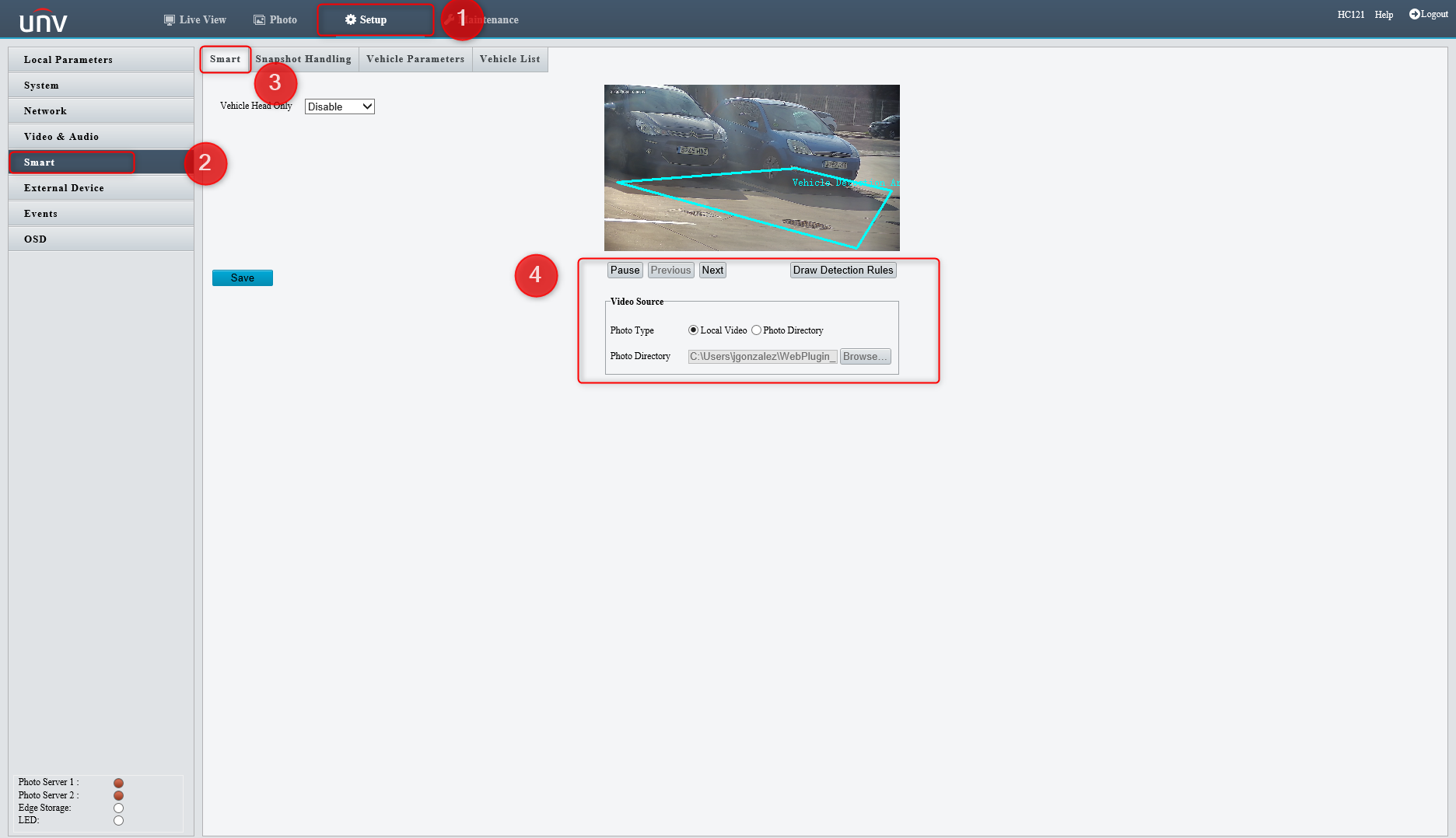

Pour configurer la règle de détection, il faut sélectionner la règle de détection dessinée (draw detection rule) qui sera l’endroit où la détection doit avoir lieu.

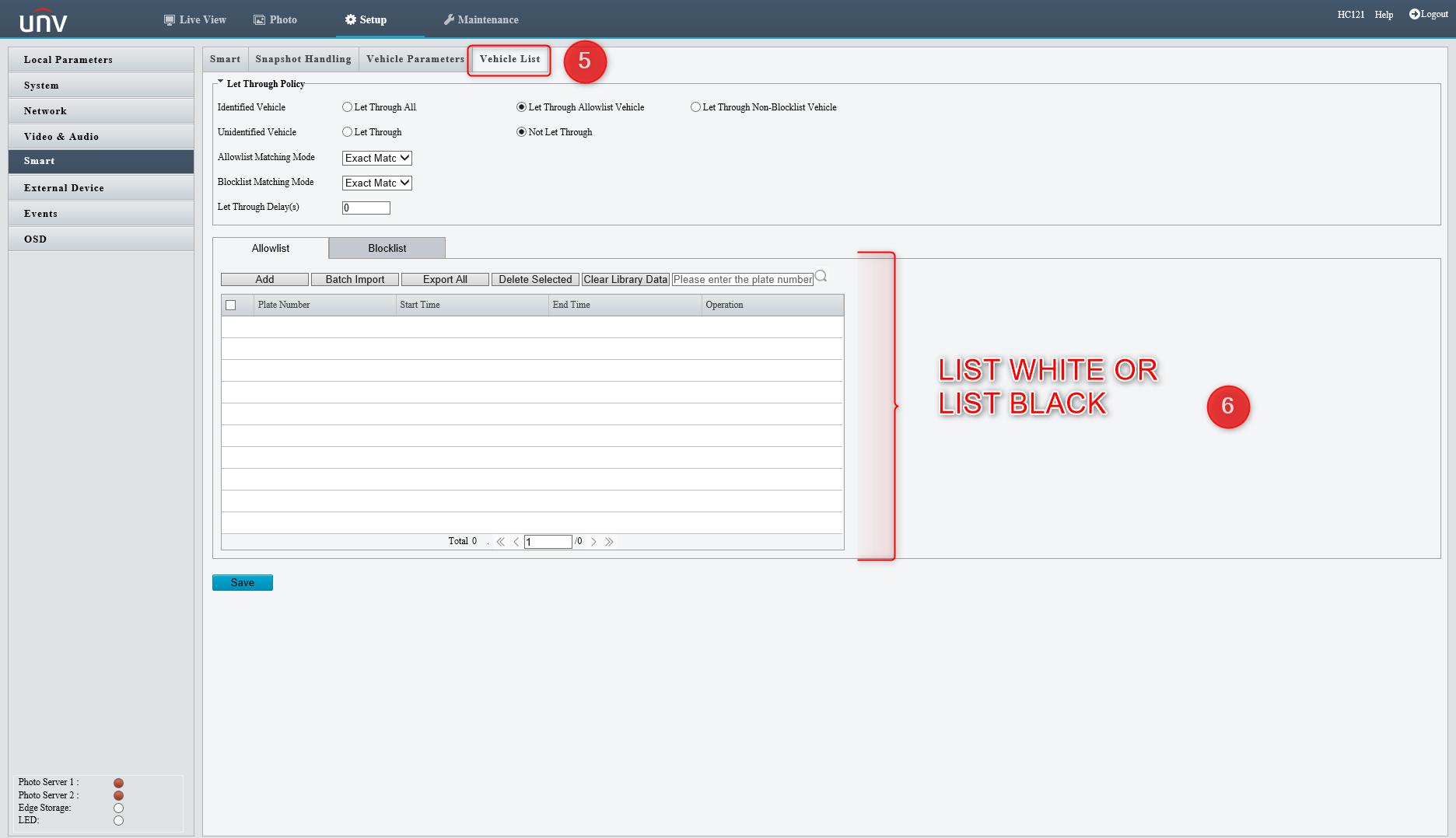

Cette section permet d’ajouter les plaques d’immatriculation qui seront autorisées à passer en liste blanche, ou avec un caractère d’alerte pour toute raison en liste noire.
- Véhicule identifié - Véhicules identifiés comme étant dans la liste blanche (Allowlist) ou la liste noire (Blocklist). Trois modes peuvent être définis :
- Laisser passer tous - Tous les véhicules peuvent passer
- Laisser passer les véhicules de la liste blanche - Seuls les véhicules de la liste blanche (Allowlist) peuvent passer
- Laisser passer les véhicules non en liste noire - Seuls les véhicules non présents dans la liste noire (Blocklist) peuvent passer
- Véhicule non identifié - Véhicules non identifiés ni dans la liste blanche ni dans la liste noire.
- Laisser passer - Les véhicules qui ne figurent dans aucune liste peuvent passer
- Ne pas laisser passer - Aucun véhicule qui ne figure dans une liste ne peut passer

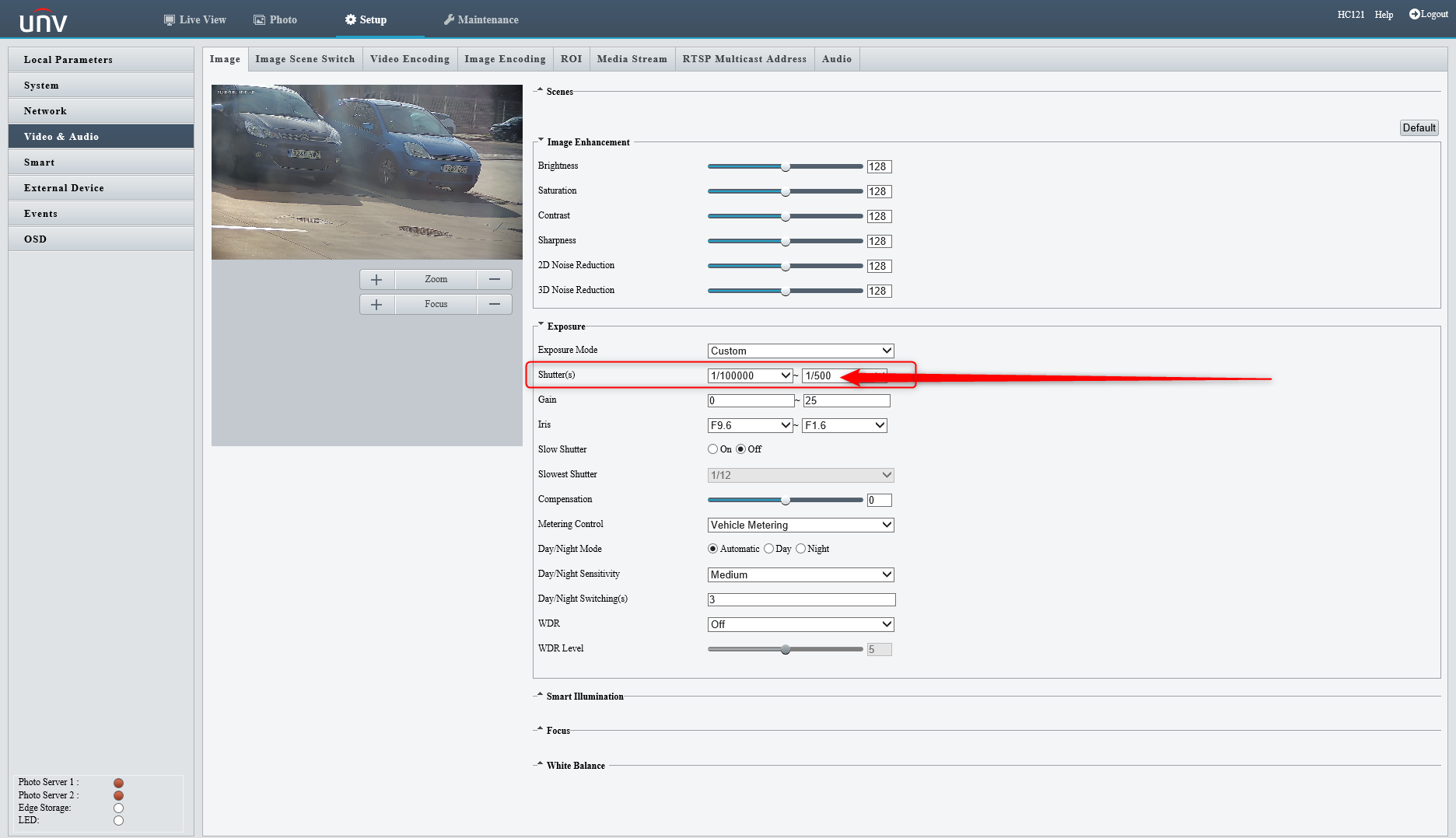

Dans cette section, on ajuste les expositions lumineuses pour faire un réglage optimal pour la lecture des plaques la nuit. Selon la scène, une valeur entre 1/500 et 1/1000 peut être mise comme valeur standard, néanmoins cette valeur sera déterminée par le scénario lui-même lors de l’installation et devra être ajustée correctement la nuit.

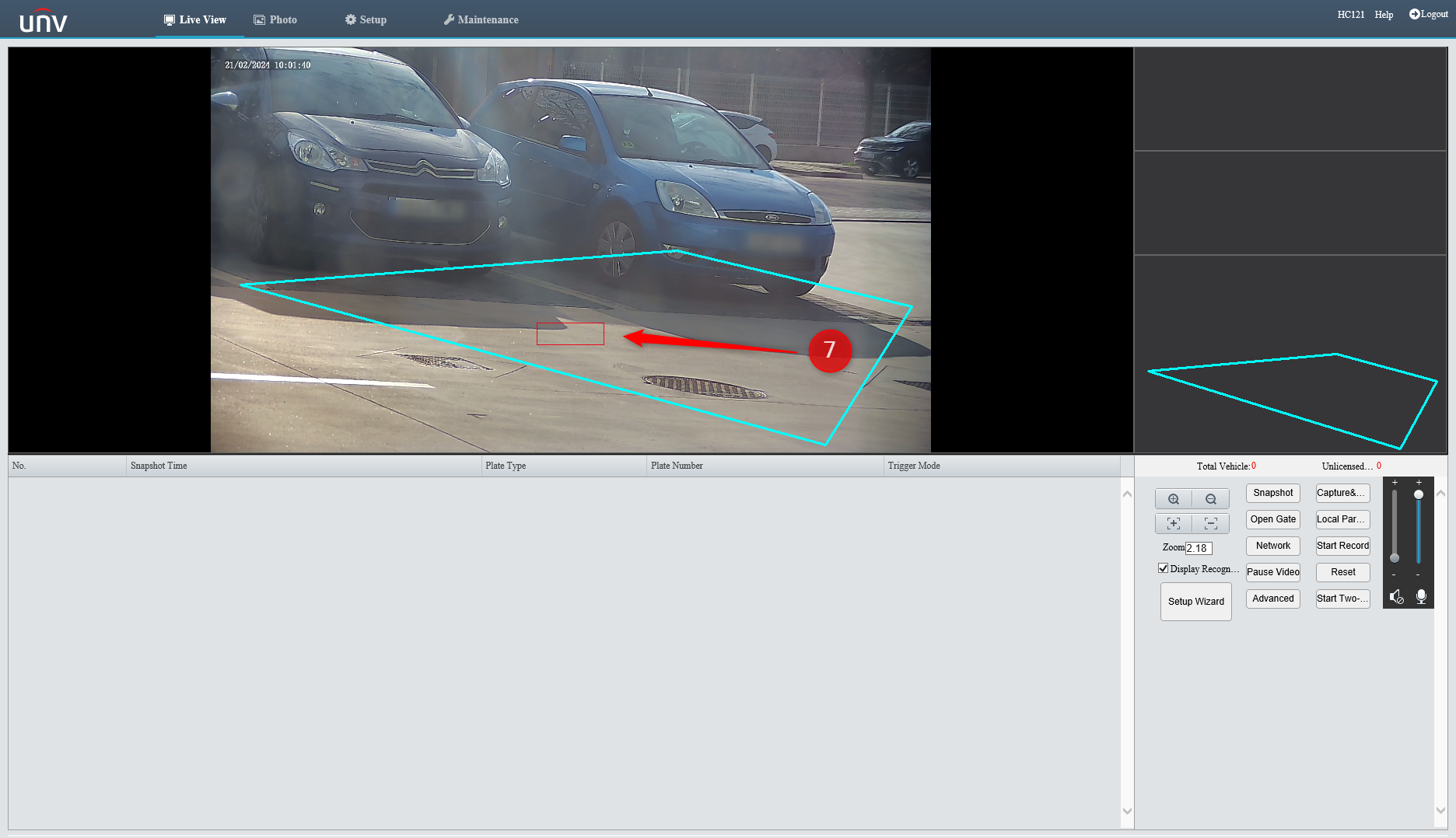

Pour configurer le réglage de la détection, cela se fait dans la section Live View, où se trouve un cadre rouge qui déterminera la taille de la plaque et qui sera toujours positionné au centre de l’image.
Pour ajuster le cadre rouge, il faut placer la voiture dans la zone de détection bleue, de sorte que ce cadre soit placé sur la plaque. Si le cadre est plus grand ou plus petit que la taille de la plaque, il faudra utiliser le zoom+ ou zoom- pour l’adapter à la plaque, donc la vue de la caméra doit être fonction de la taille de la plaque.

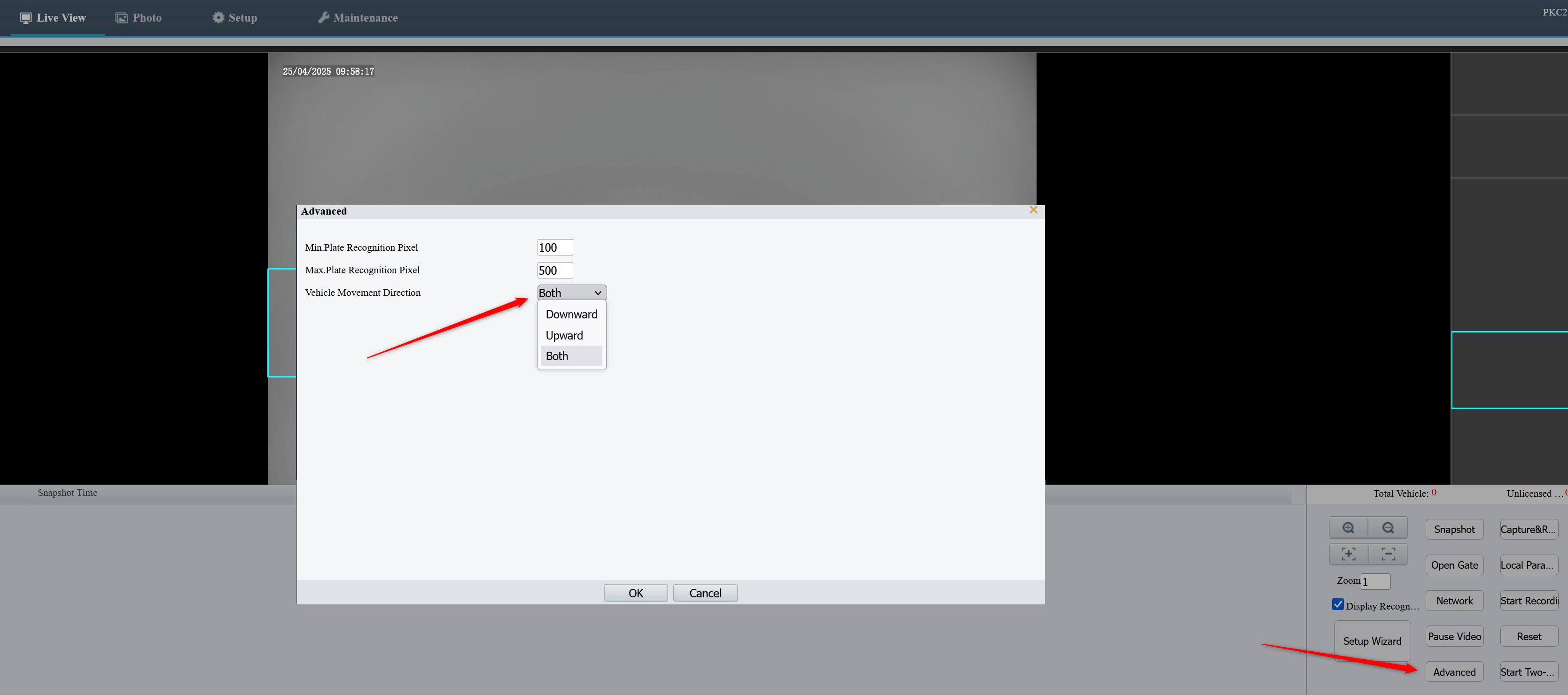

Pour configurer la direction de déplacement du véhicule, pour les modèles qui l’intègrent Gamme PKC, avant ou arrière (par défaut sur les deux), cela se configure dans la section Live View-Advanced
Métadonnées des caméras LPR

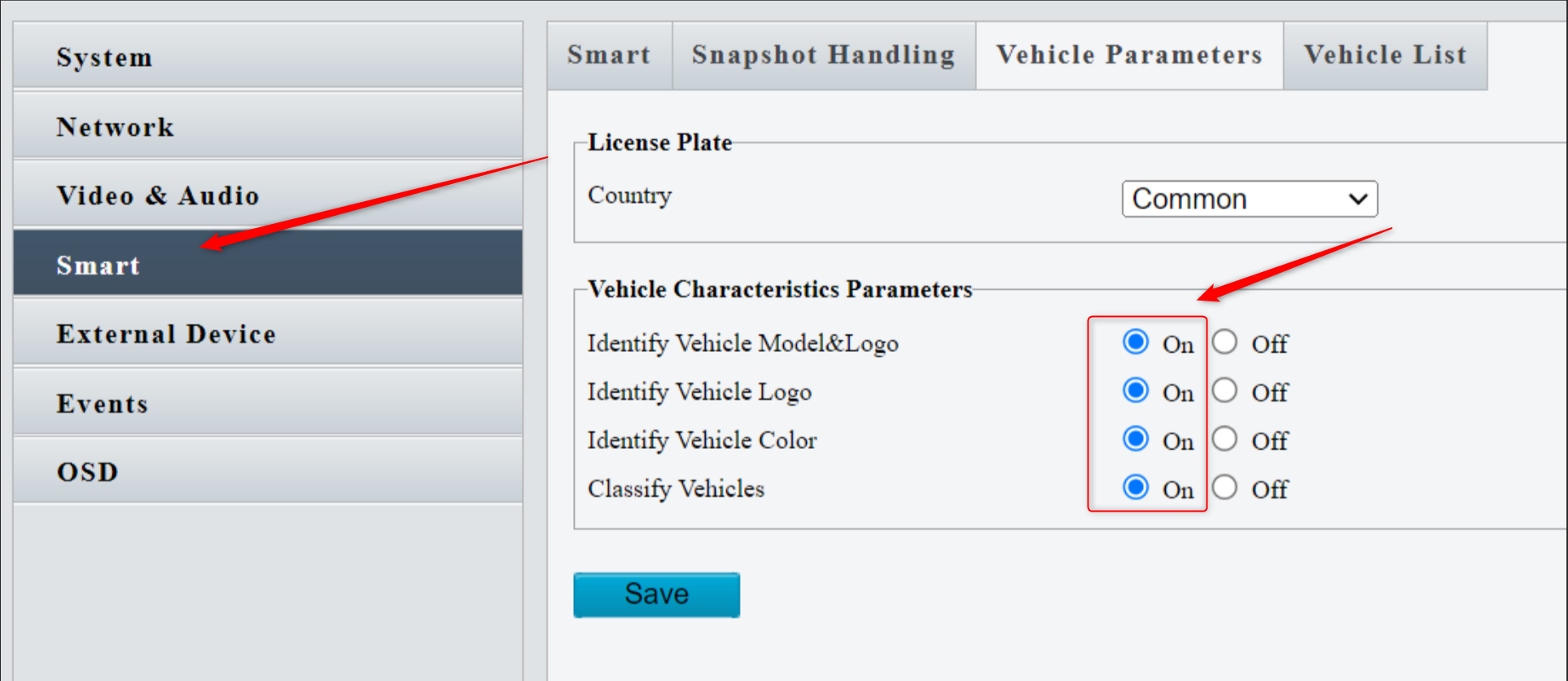

Les caméras LPR de Uniview permettent la récupération des métadonnées des véhicules reconnus, pour cela il faut activer les options suivantes dans la caméra :

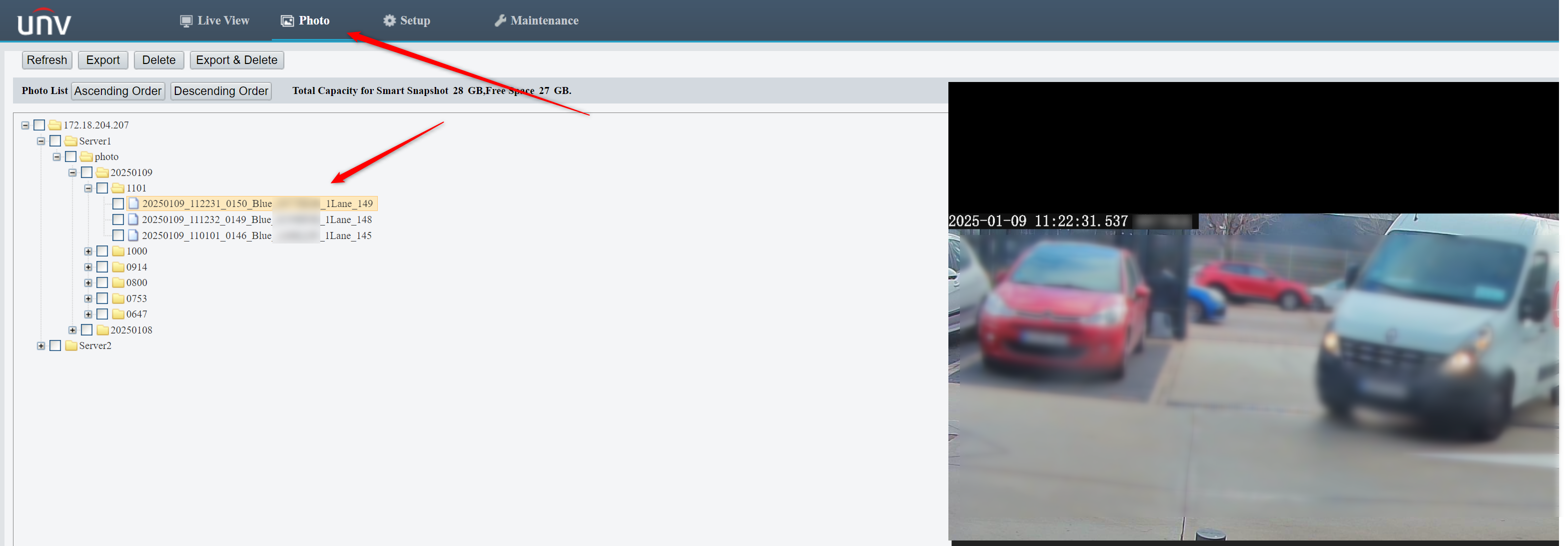

Si la caméra dispose d’une carte SD, les lectures des plaques peuvent être consultées et téléchargées depuis la section Photo :
Ces fichiers sont des captures d’image des détections et ce sont ceux qui seront téléchargés.
AJOUTER LA CAMÉRA LPR À UN NVR
Si le téléchargement d’un fichier CSV ou Excel est nécessaire, ainsi que les informations collectées par la caméra des métadonnées activées précédemment, il sera nécessaire d’ajouter la caméra LPR à un NVR de Uniview.
Les enregistreurs compatibles de Uniview pour la recherche de plaques sont les suivants :

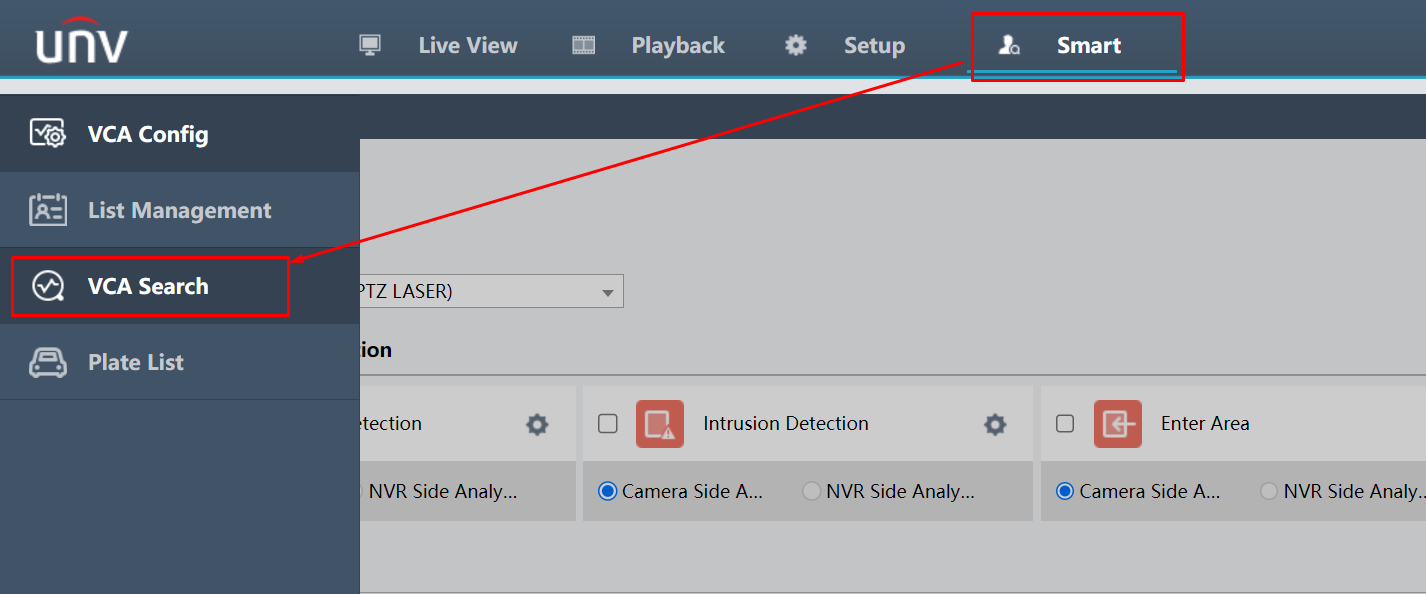

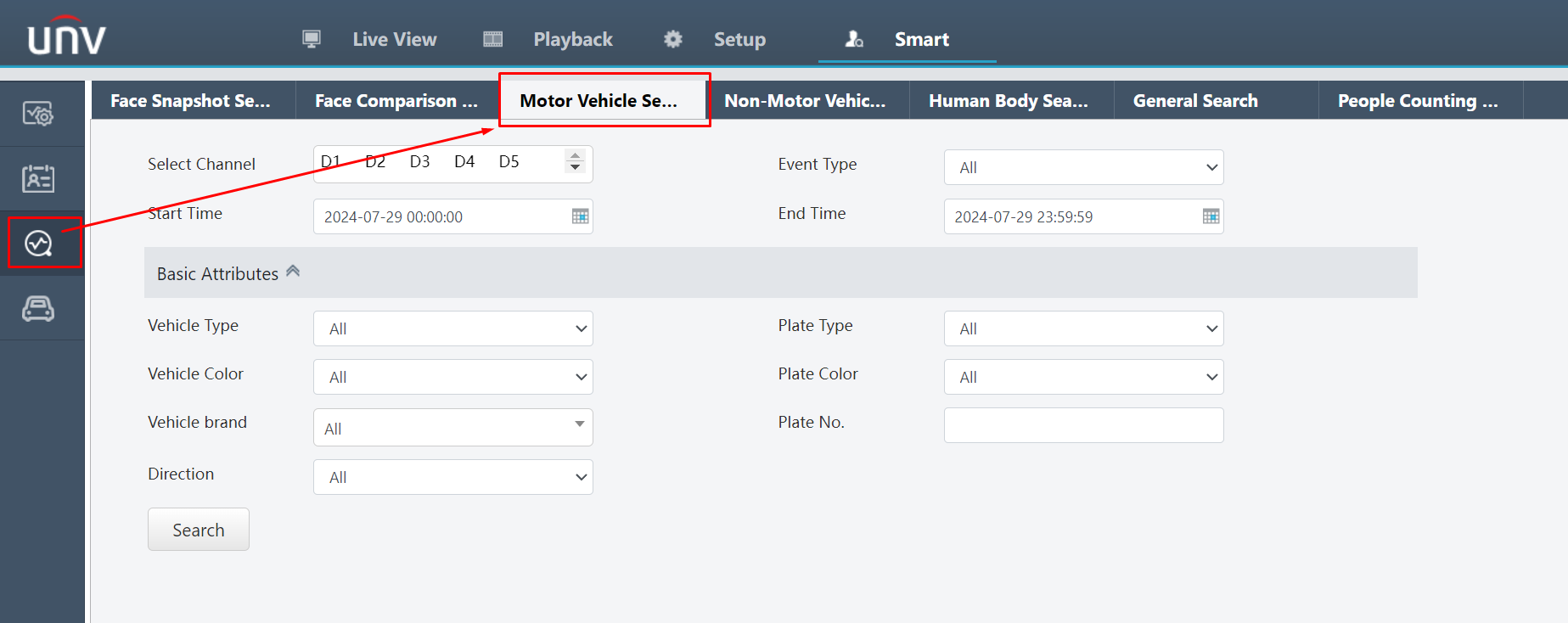

Une fois que le véhicule est reconnu et que les métadonnées sont récupérées, elles peuvent être recherchées depuis un NVR :

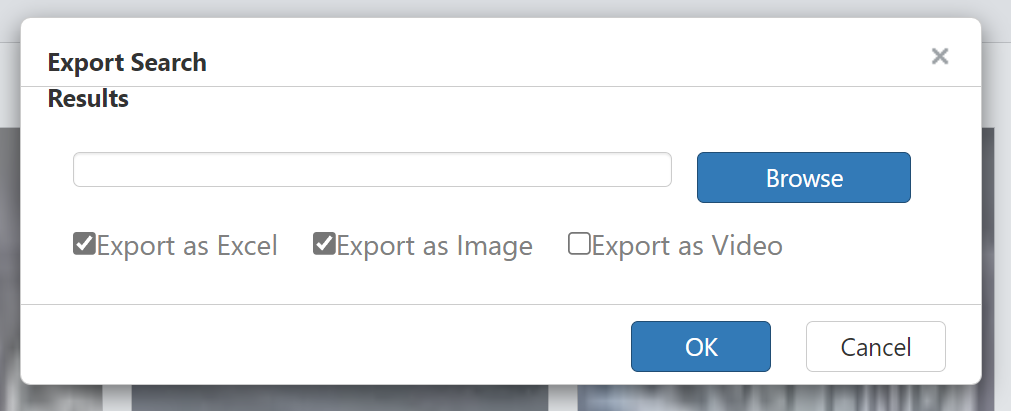

Le téléchargement de ces plaques peut se faire sous forme d’image ou Excel :

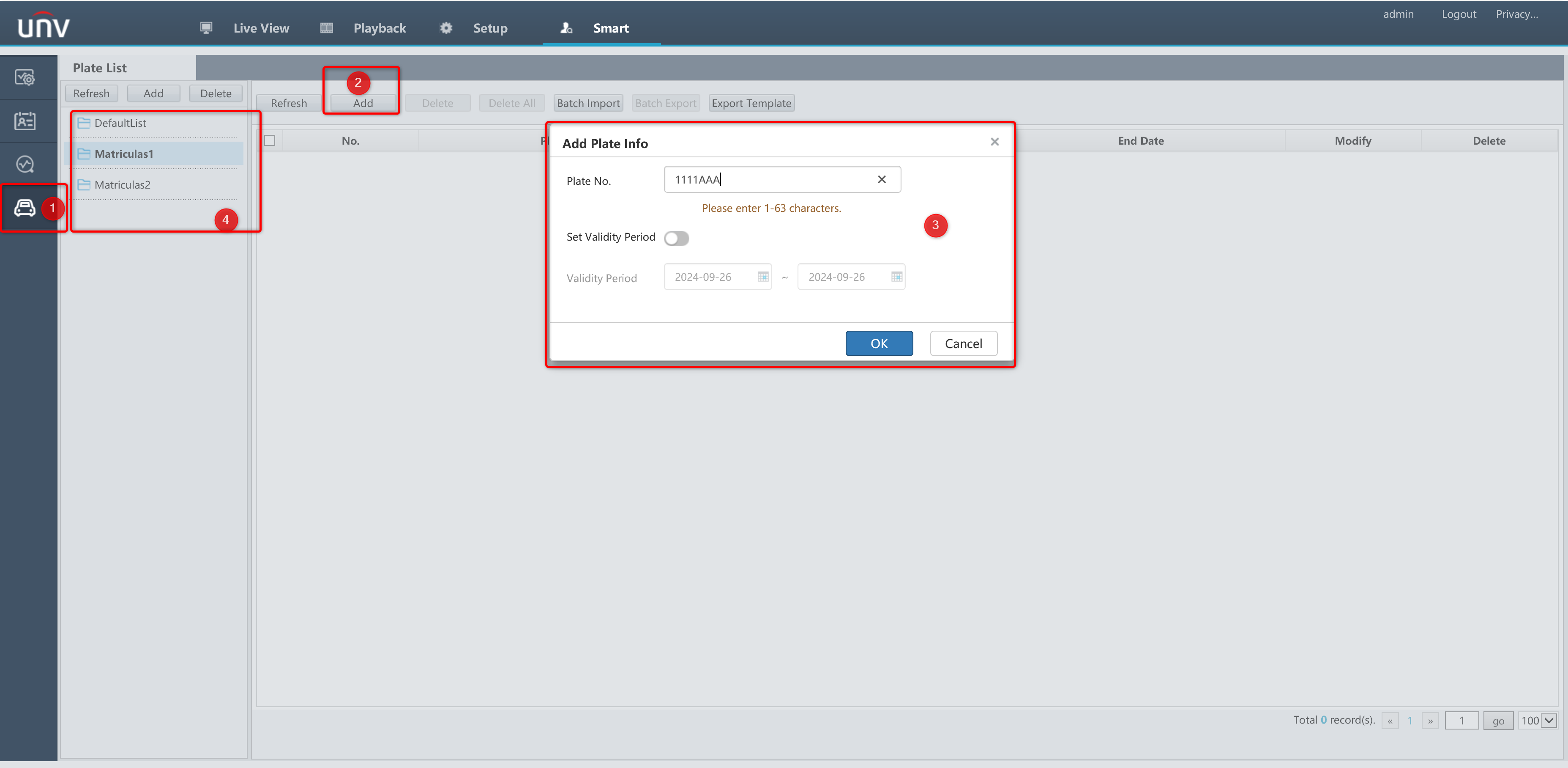

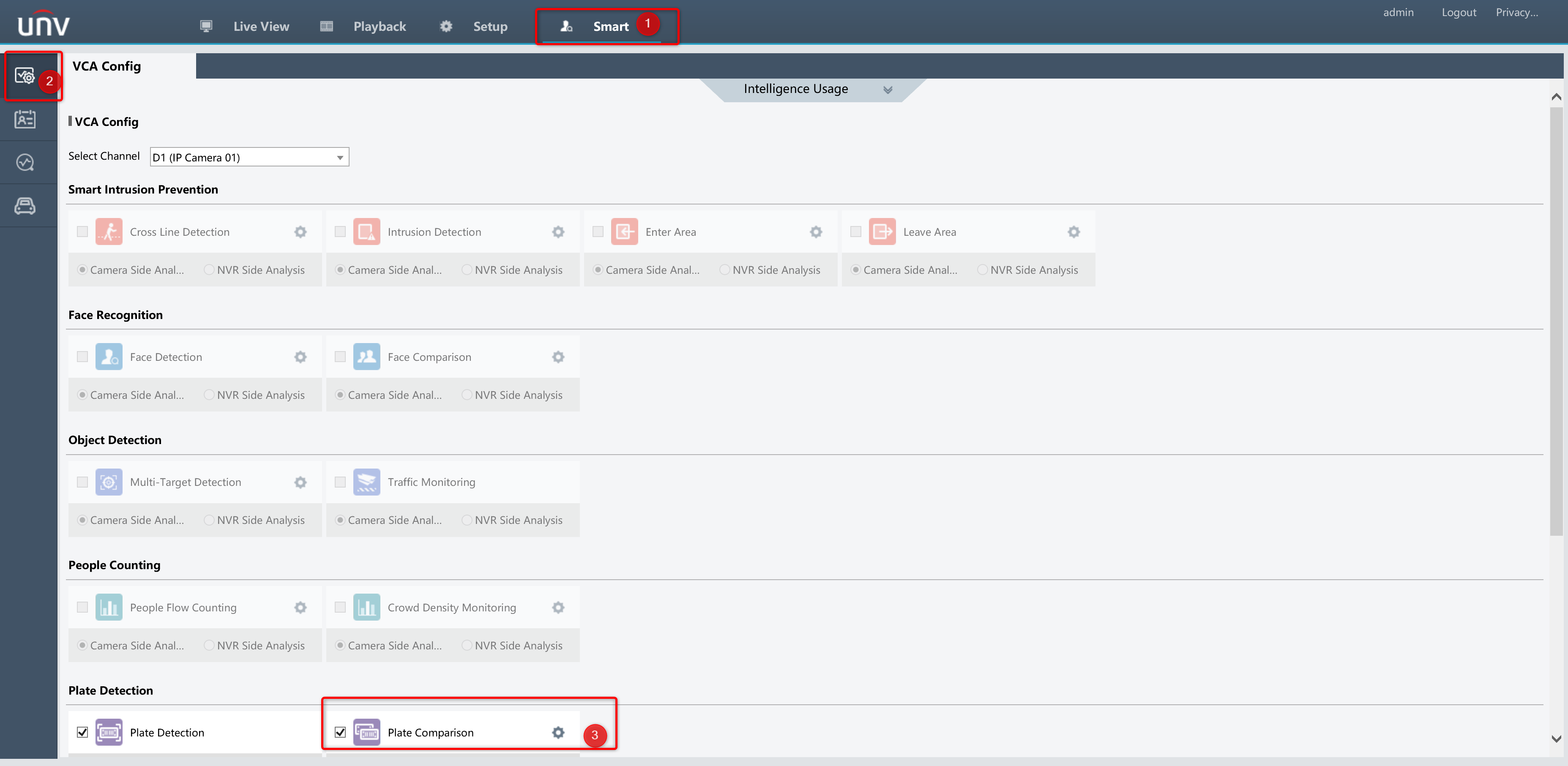

Avec l’enregistreur, il est aussi possible de configurer les caméras LPR ajoutées, on peut gérer jusqu’à 5 listes :
Au point numéro 4, on peut voir où créer jusqu’à cinq listes différentes si on le souhaite.

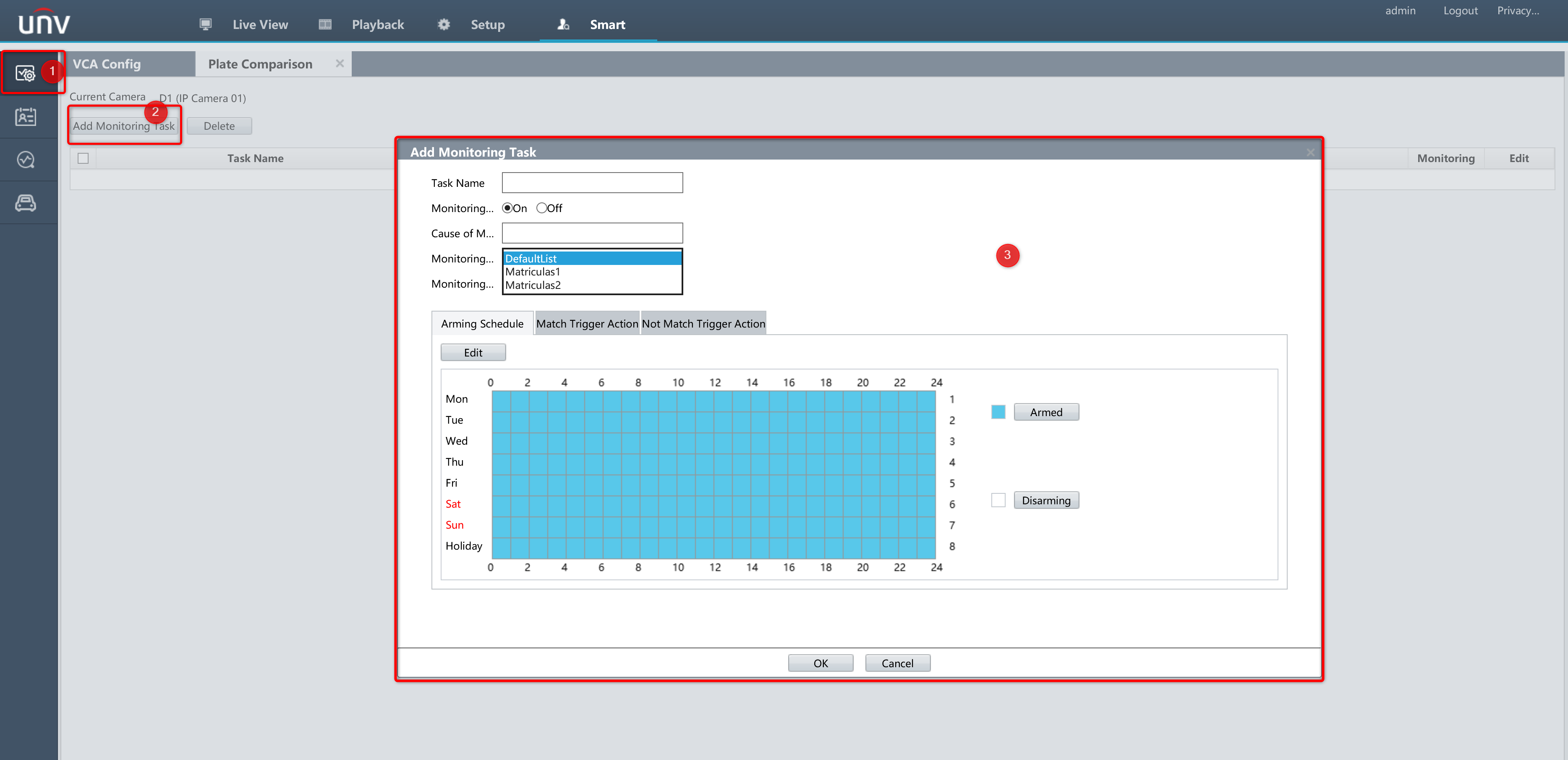

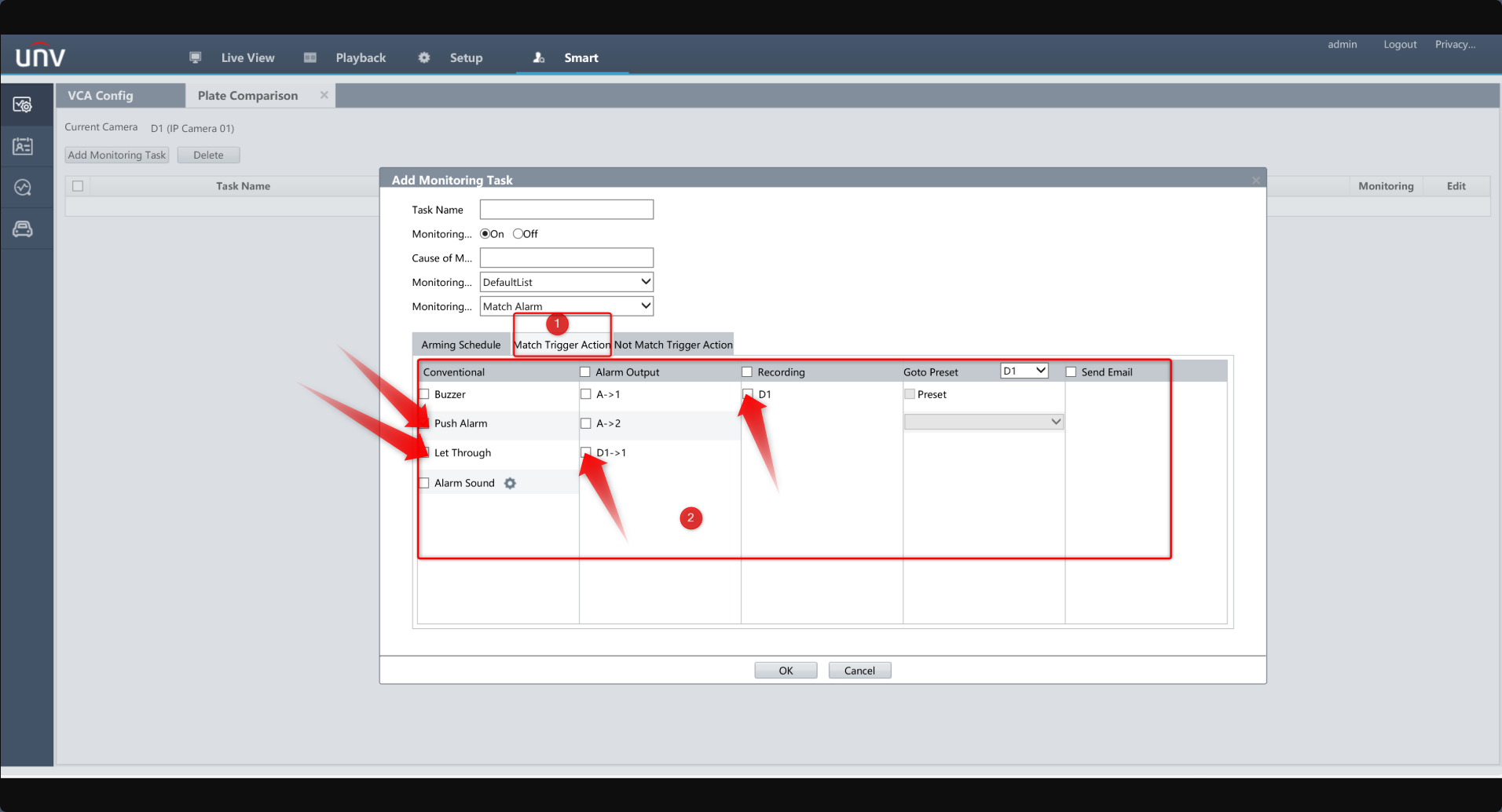

Il est possible de configurer quelle action programmer selon la liste, par exemple ouvrir une barrière via le relais, seulement avertir par email...

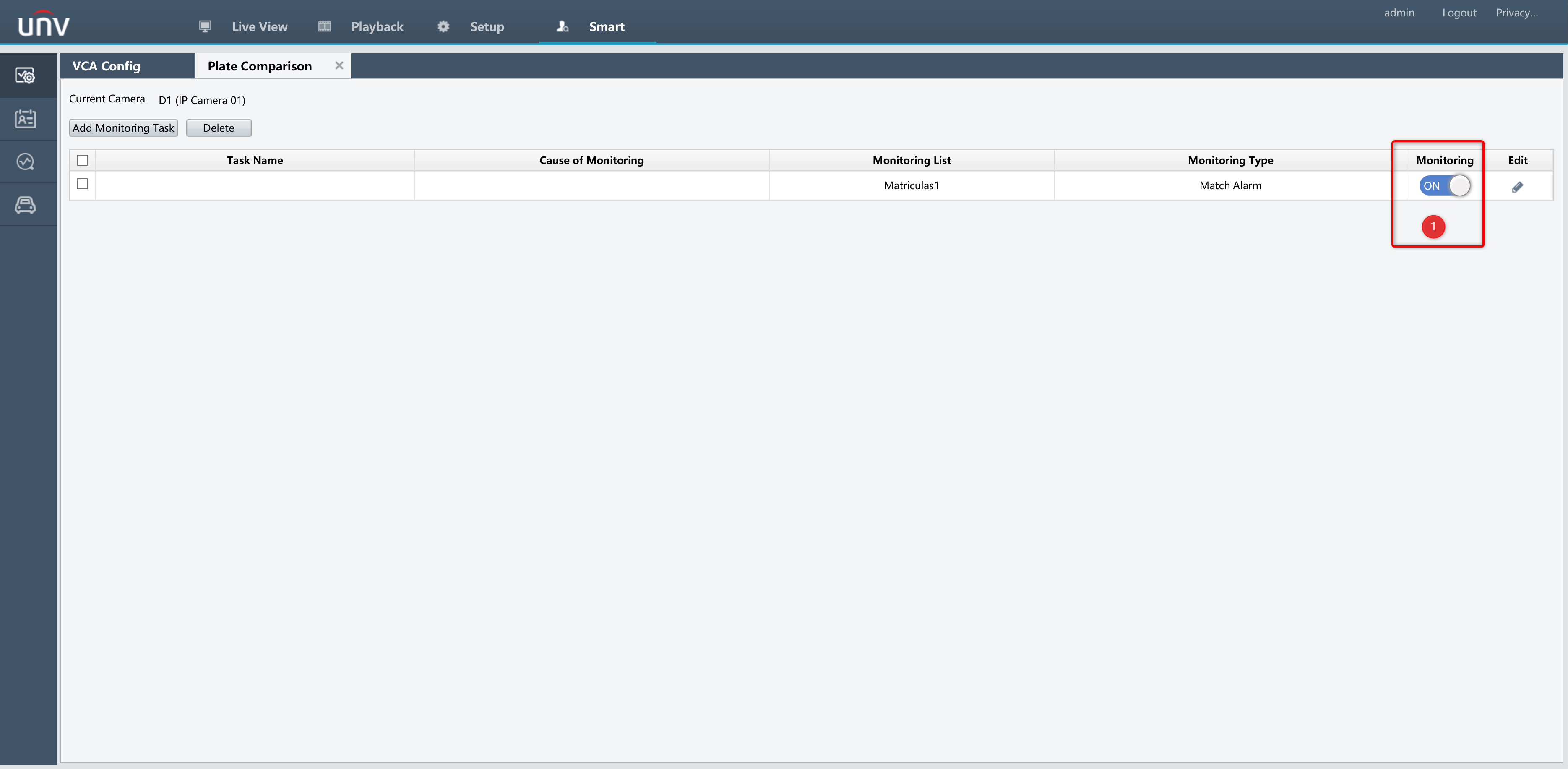

Il est également possible d’activer ou désactiver les actions selon la liste sélectionnée pour exécuter ou arrêter d’exécuter les actions de cette liste.
EZSTATION

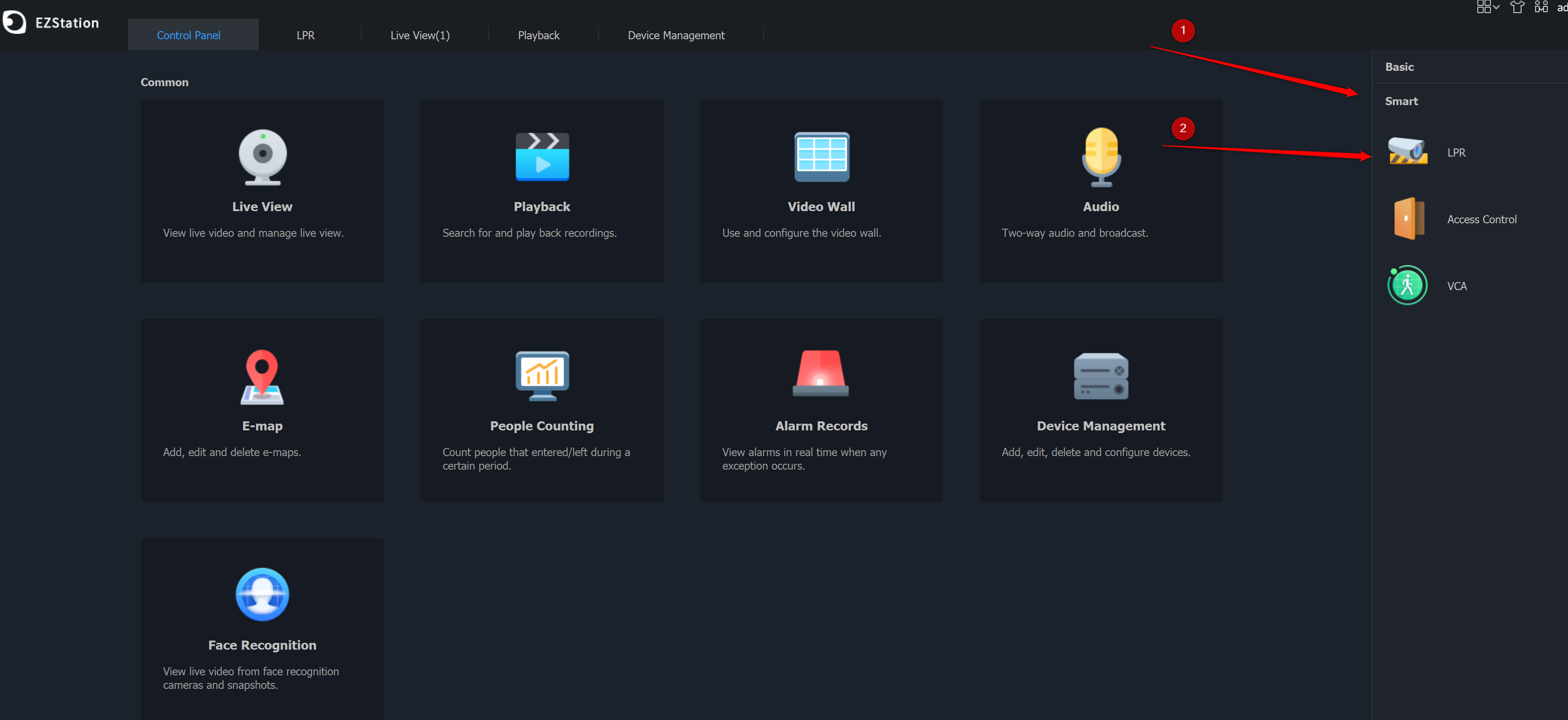

Depuis le logiciel PC EzStation, si le NVR est ajouté, on peut ouvrir la section LPR :

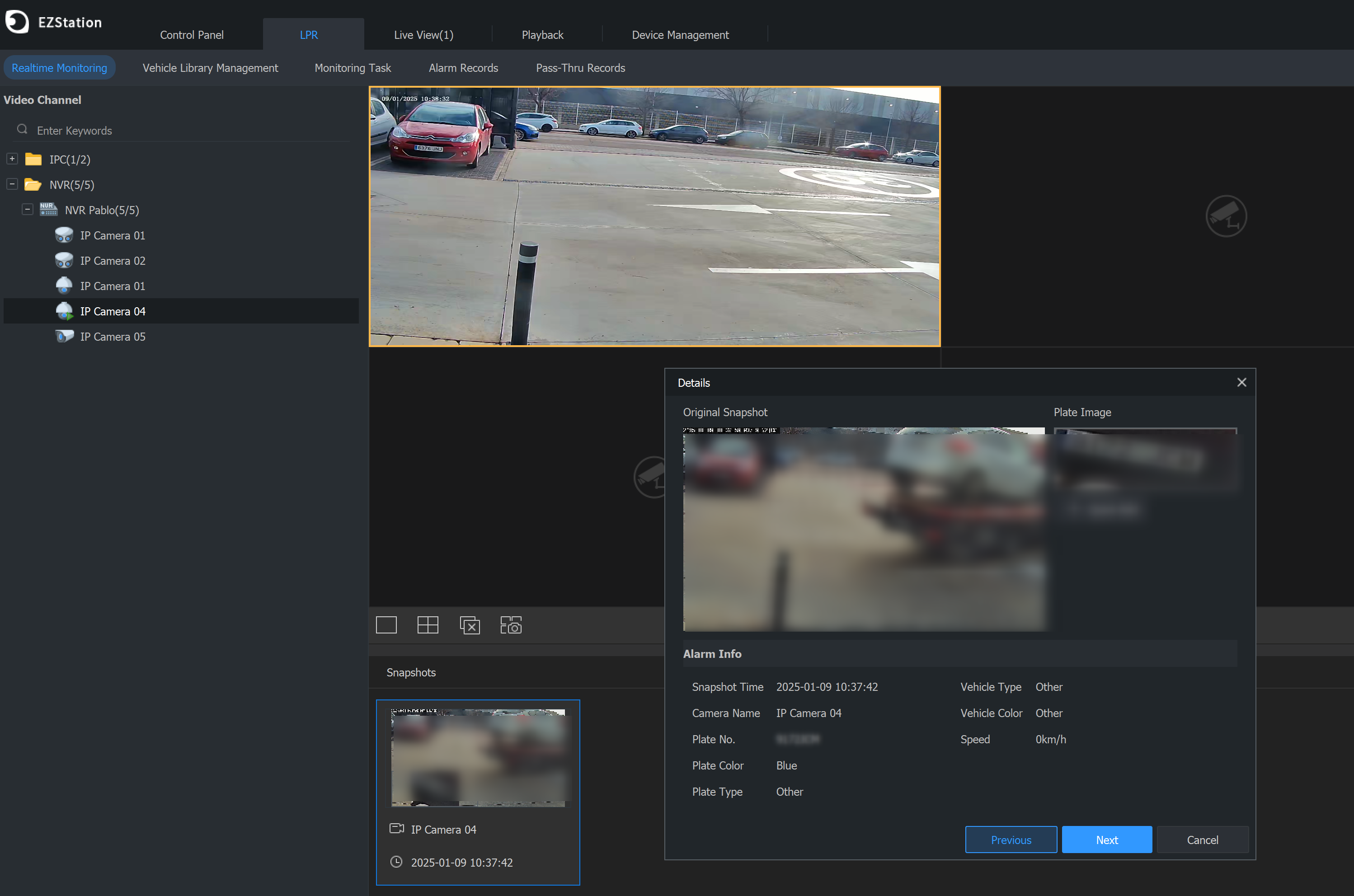

Il est possible d’ouvrir le direct de la caméra et voir les détections effectuées :

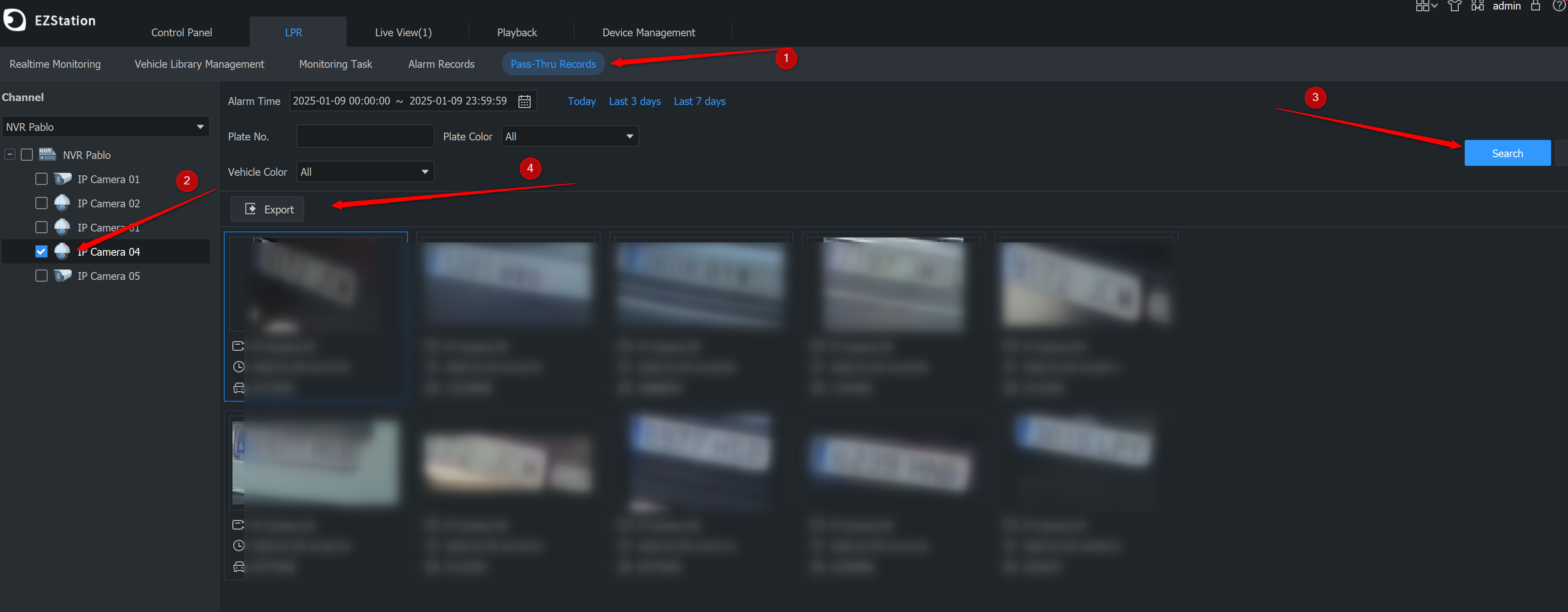

Et, dans la section suivante, effectuer une recherche de plaques antérieures et télécharger au format image et Excel :
