En las siguientes imágenes se muestra el conexionado de los diferentes LightSwitch de Ajax.
Importante: Si la lámpara de bajo consumo parpadea o no funciona, se añade un condensador en paralelo a ésta.

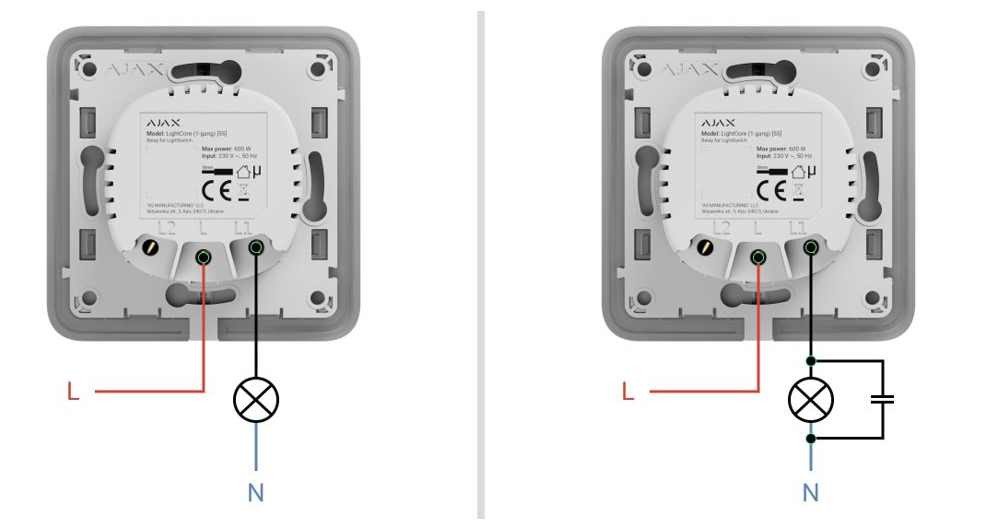

- Conexión del interruptor simple

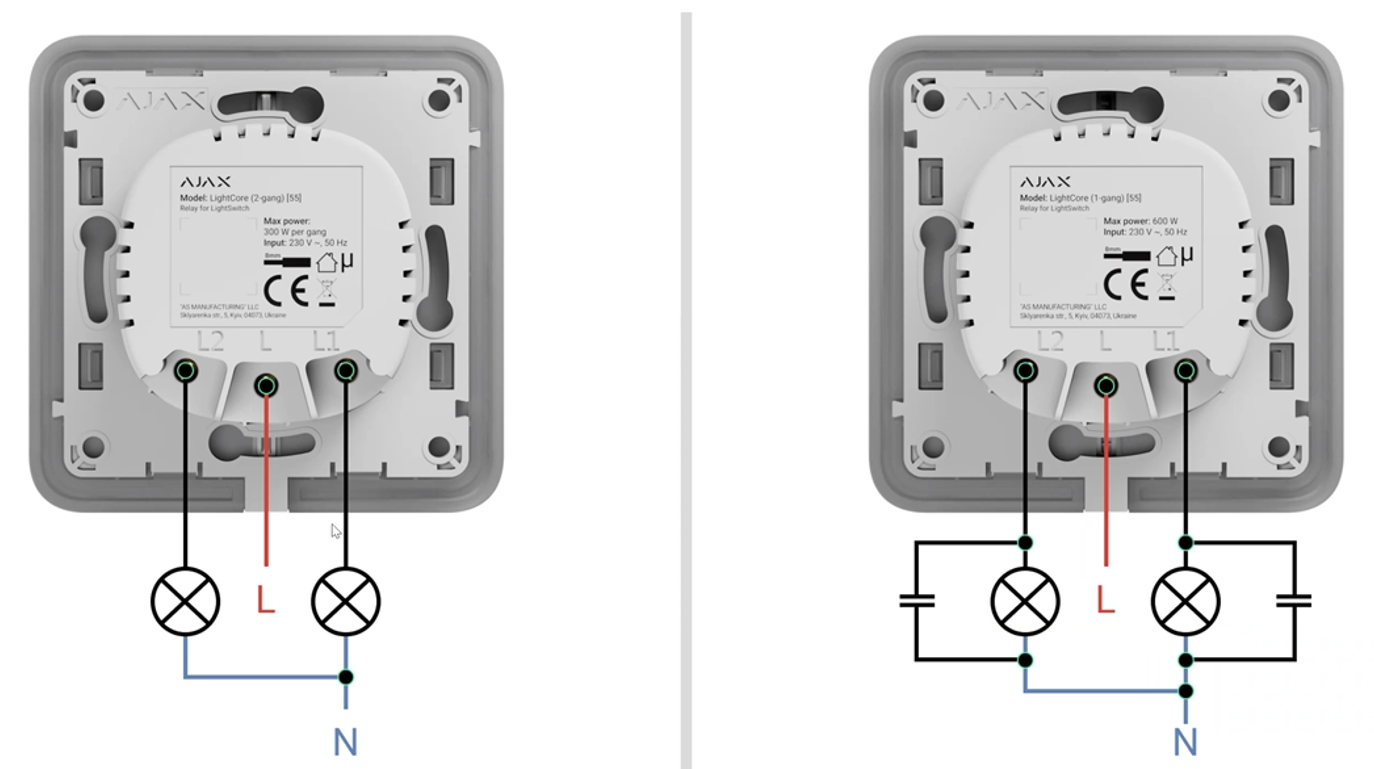

- Conexión del interruptor doble

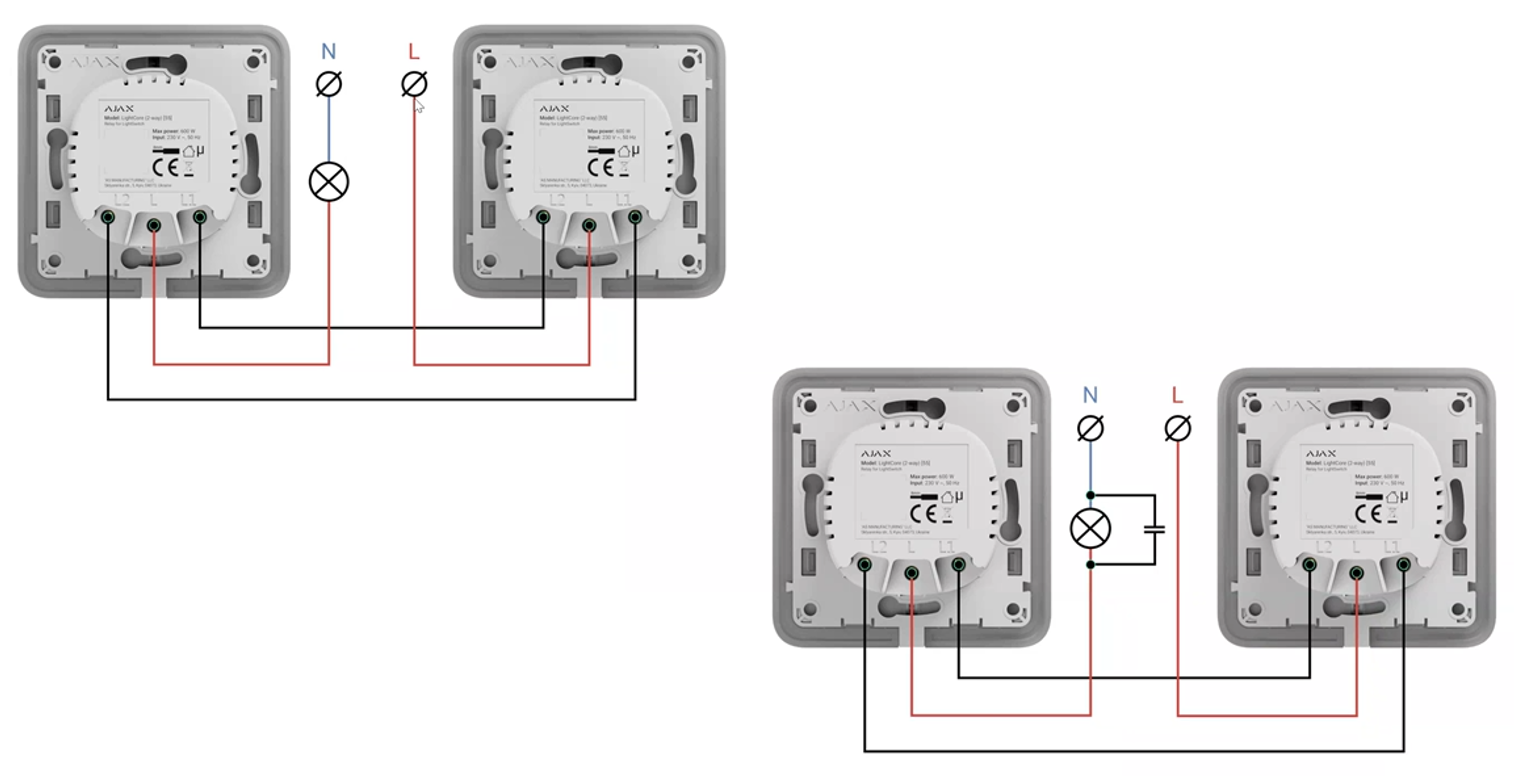

- Conexión del interruptor conmutable

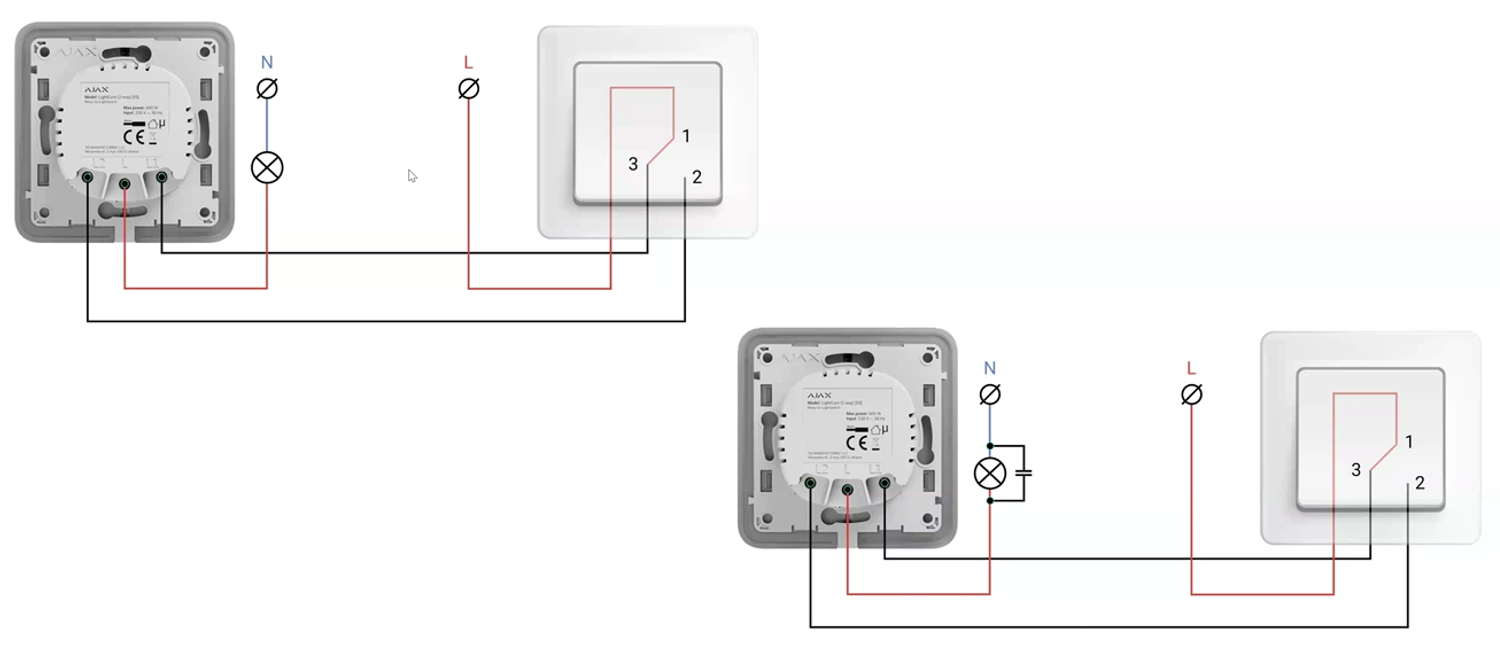

- Conexión del interruptor conmutable conectado a un interruptor mecánico de terceros

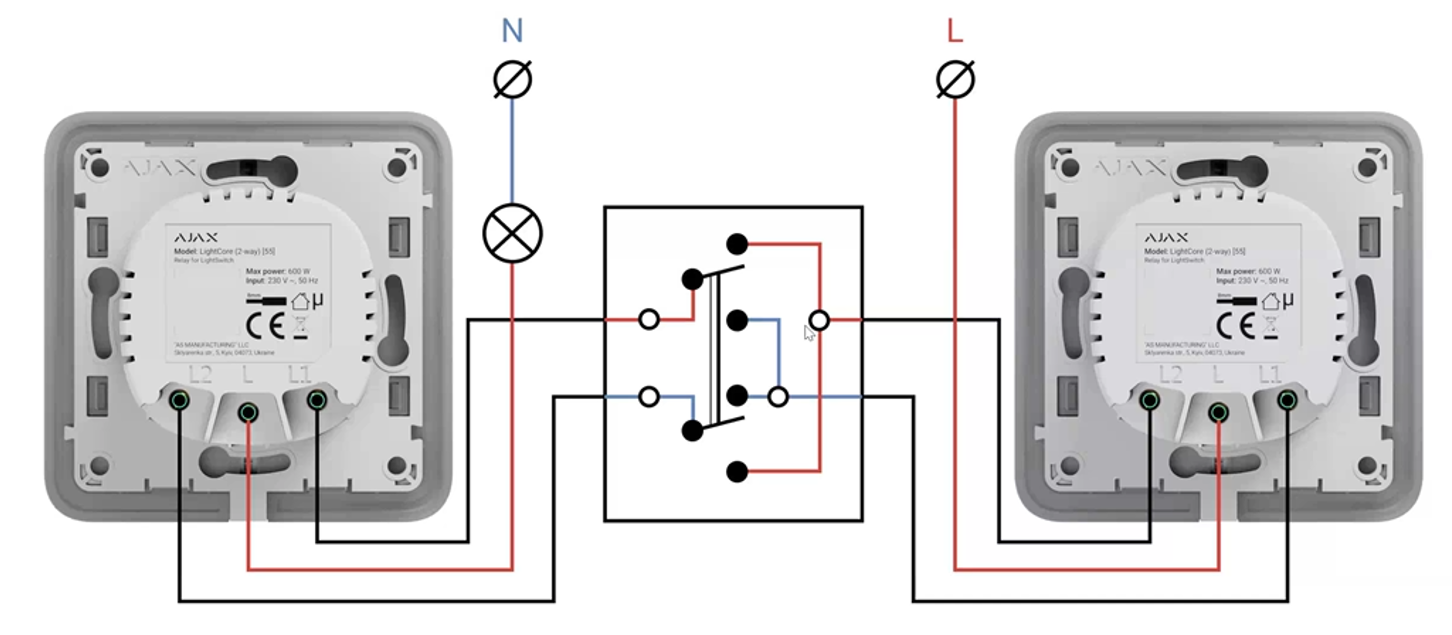

- Conexión de dos interruptores conmutables y uno de cruce de terceros
