Este documento detalla la información necesaria para poder configurar el cargador IMAX-B6-MINICHARGER para la carga de la batería interna Ajax AJ-INTERNALBATTERY-RB-64V36AH.
Consideraciones previas:
• El Hub BP no recarga esta batería. La recarga debe hacerse siempre de forma externa, con este cargador.
• Por normativa de transporte, la batería nunca se sirve al 100 %: llega aproximadamente al 30–50 % de su capacidad. Debe cargarse por completo antes de la puesta en marcha.
• Las empresas instaladoras que necesiten recargar estas baterías compatibles con Hub BP deben disponer de un cargador compatible. El número de cargadores dependerá del volumen de instalaciones, del nivel de carga inicial y de la necesidad de realizar cargas simultáneas.
• El ciclo completo desde 0% tiene una duración aproximada de 9 horas. La duración de la carga depende del nivel inicial, del estado de la batería y de las condiciones de carga. El Safety Timer debe configurarse en 720 minutos (11 h) como límite de seguridad; este valor no representa la duración habitual del ciclo.

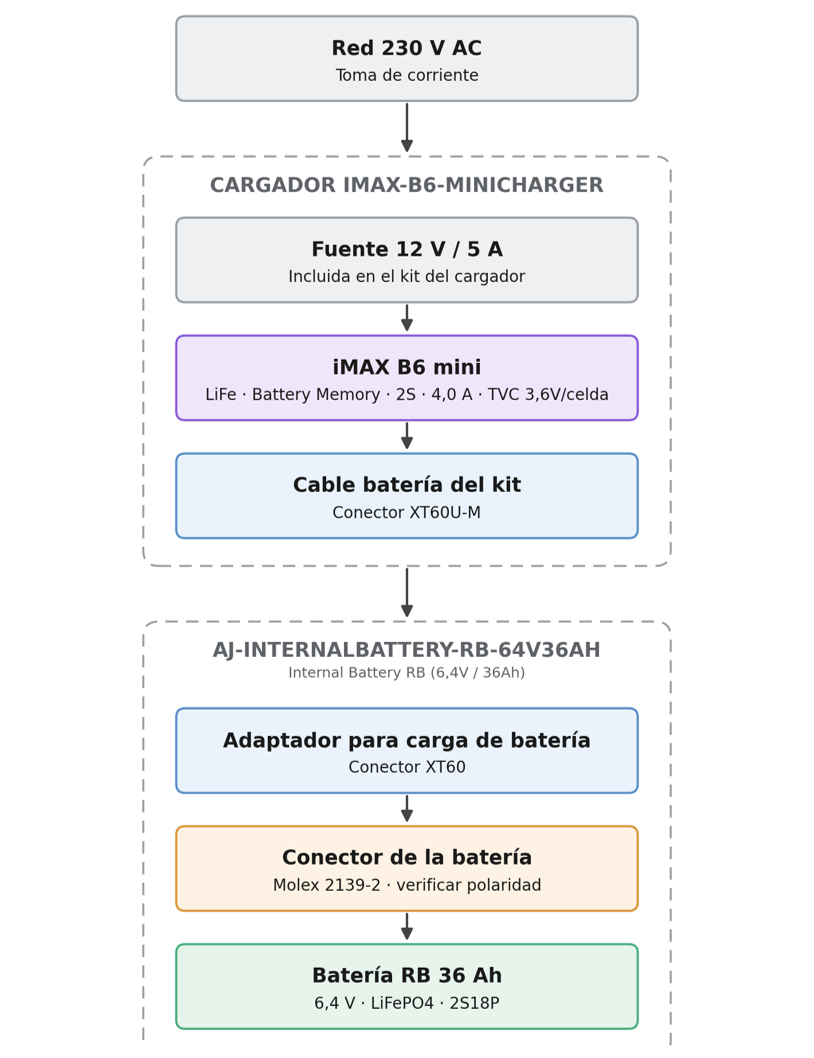

Esquema de conexión y carga de AJ-INTERNALBATTERY-RB-64V36AH con IMAX-B6-MINICHARGER
Cargador
• Conectar la fuente de 12 V al cargador con el cable de pinzas de cocodrilo del kit. Comprobar la polaridad.
• El adaptador original XT60U-M está polarizado mecánicamente para reducir el riesgo de conexión invertida. Antes de conectar la batería, compruebe visualmente el estado del adaptador y la polaridad indicada. No utilice cables modificados ni adaptadores distintos del suministrado.
Batería Ajax
• El conector hacia el Hub ya viene incorporado en el paquete de la batería.
• El adaptador para el cargador va incluido en la caja de la batería.
Configuración del cargador

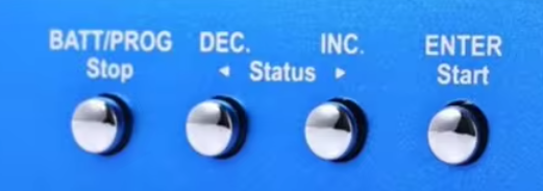

(Botones del cargador: BATT/PROG/STOP || START/ENTER || DEC || INC.)

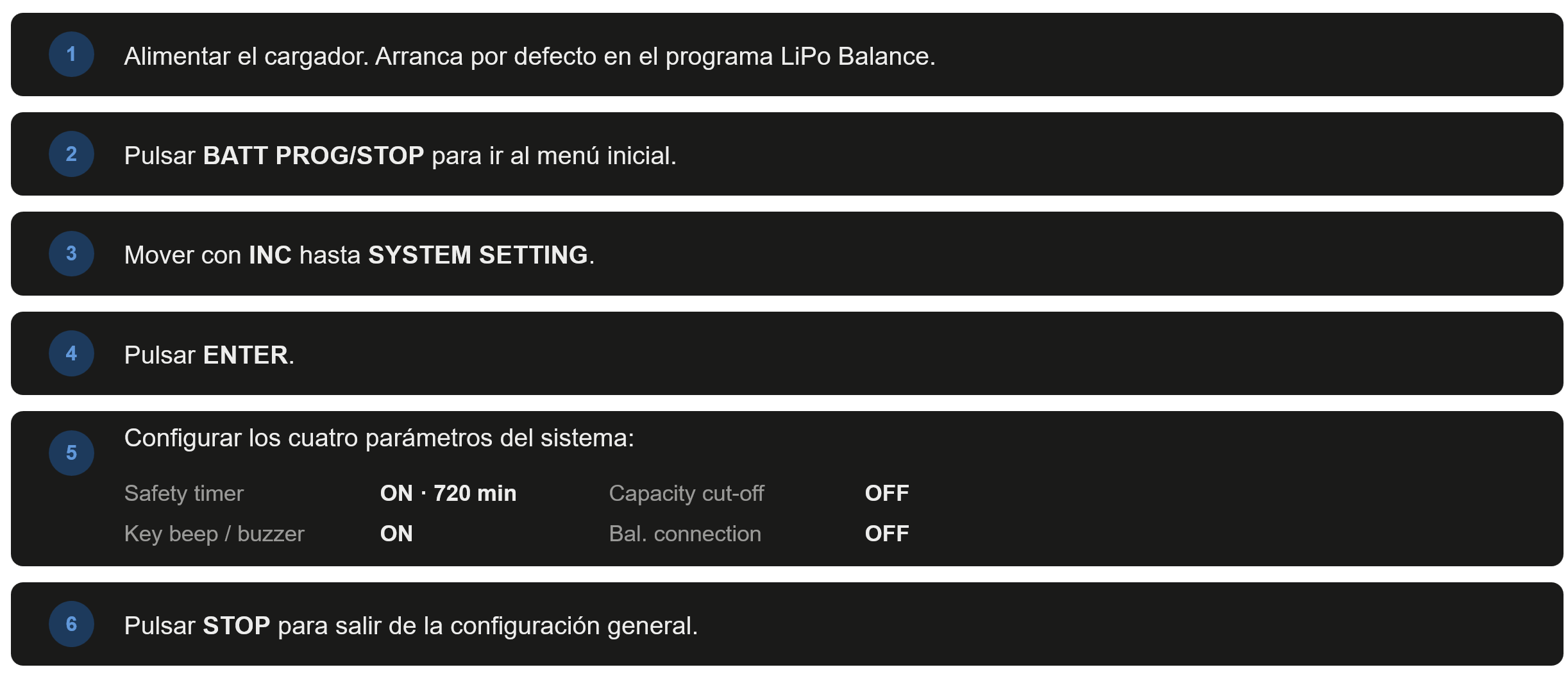

1. Configuración general del sistema
Una sola vez por cargador

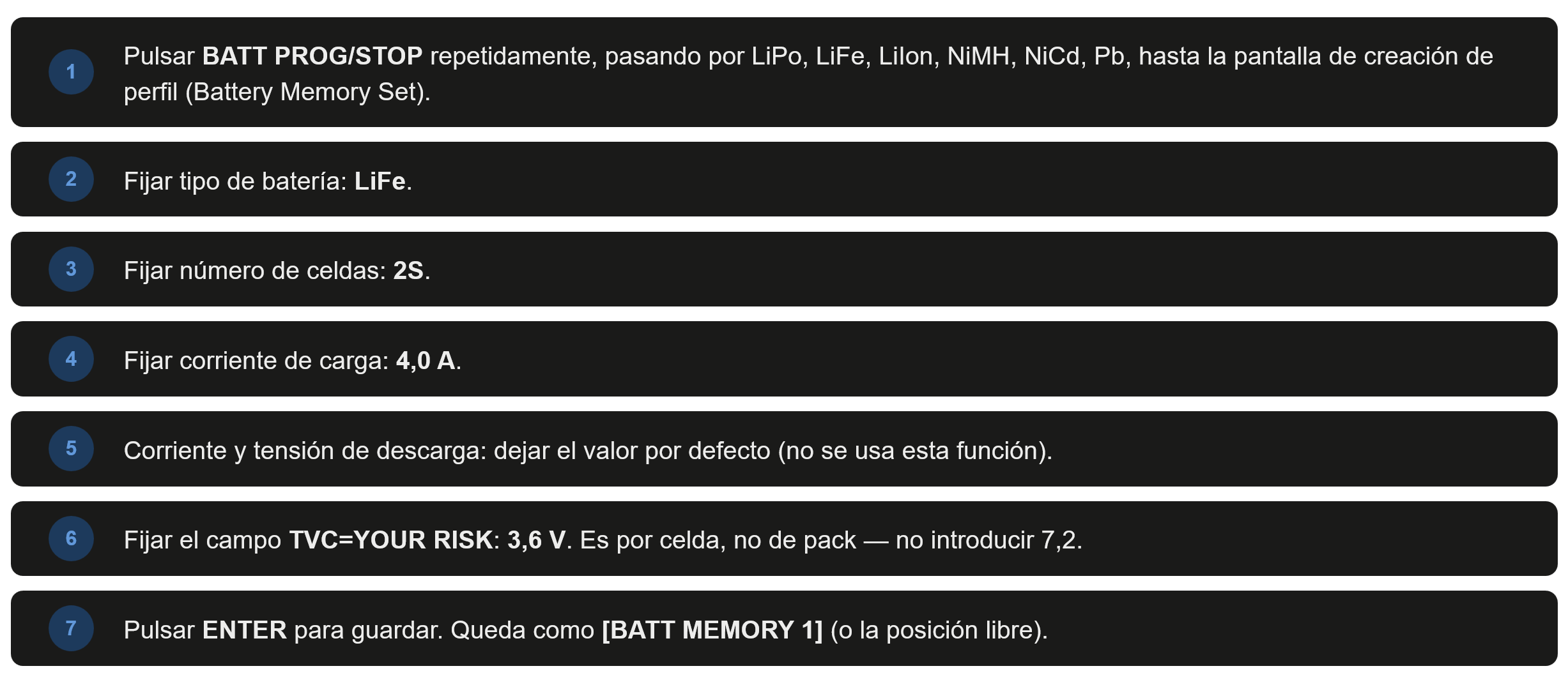

2. Crear el perfil de carga de batería
Una sola vez por cargador

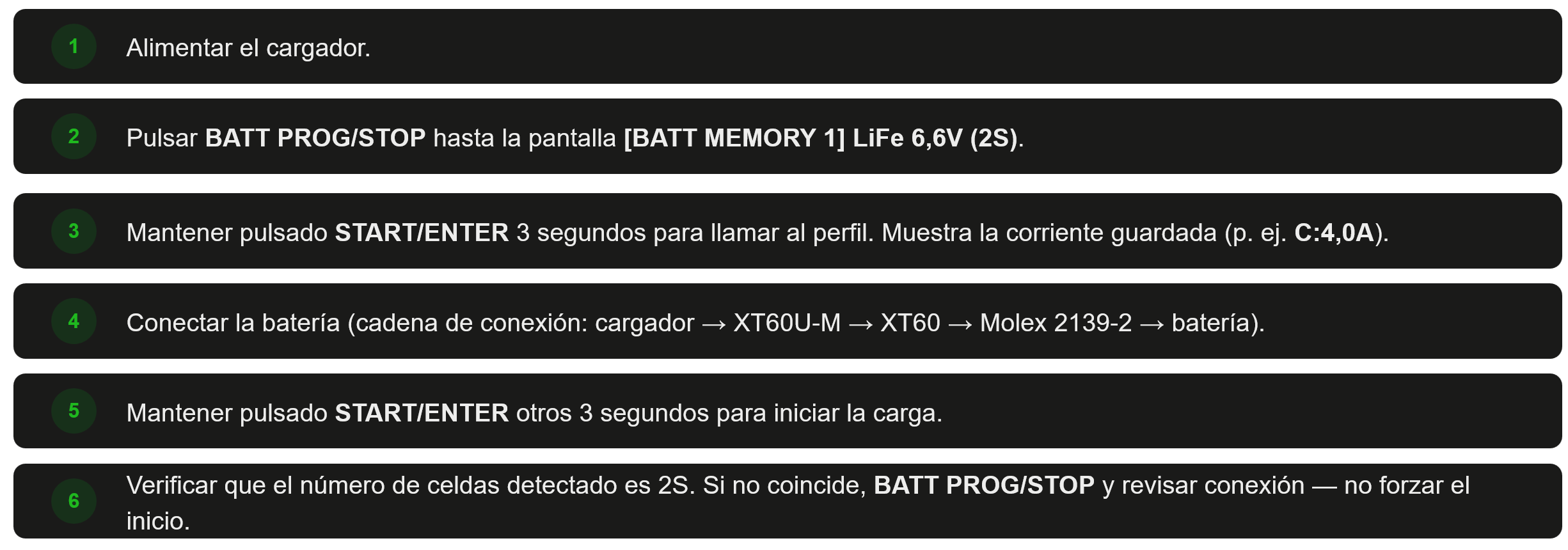

3. Cargar con el perfil guardado
Cada carga
Precauciones de seguridad
⚠ Seleccionar SIEMPRE LiFe, nunca LiPo. Este error puede tener consecuencias de seguridad directa sobre las celdas.
⚠ Es obligatorio: no dejar el ciclo desatendido, no cargar en furgonetas o locales sin climatizar en época de calor, y usar siempre una superficie no combustible
⚠ Rango de temperatura admitido para la carga: 0–45 °C.
⚠ Cargar en superficie no combustible y bajo supervisión.
⚠ Almacenamiento: Al 30–50% de carga, en lugar fresco, seco y ventilado, por debajo de 30 °C.
