En este artículo se mostrará la configuración de dos salidas a Internet en un router Teltonika La salida a Internet principal será a través de un puerto ethernet y la salida secundaria o de backup será a través de una línea 4G. El objetivo es que si la línea principal deja de estar operativa con salida a Internet, el router deberá comenzar a utilizar la salida de backup 4G.
En primer lugar se accede a la interfaz web del dispositivo Teltonika con un navegador y los siguientes datos: IP Por defecto: 192.168.1.1 Usuario: admin / Password: admin01
Si se parte de un equipo reseteado a valores de fábrica, la interfaz mostrará el asistente Setup Wizard:
- En el primer paso se debe indicar la zona horaria y el modo de configuración, en este caso Advanced. Una vez hecho se debe pulsar Next.
- En este punto se pueden configurar los parámetros de la red local y del servidor DHCP. Debido a que esta configuración se realiza en laboratorio modificaremos la dirección IP para el interfaz LAN y el tiempo de cesión del servidor DHCP. Esta configuración no es obligatoria.

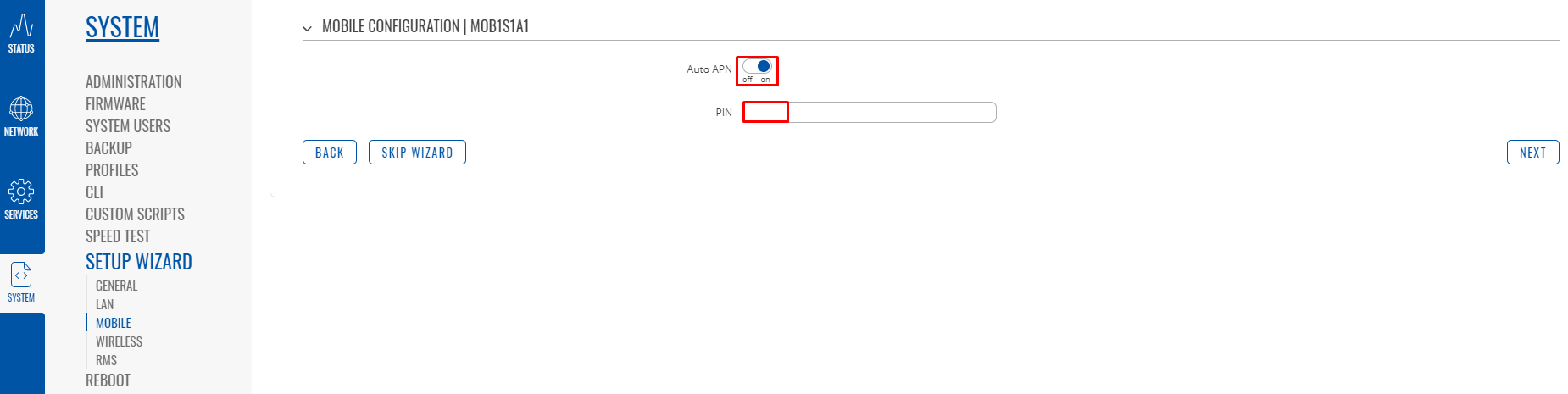

- Debido a que la tarjeta SIM utilizada es de un operador conocido y con infraestructura de red propia no introduciremos el AP de forma manual. La tarjeta utilizada tiene el código PIN deshabilitado.

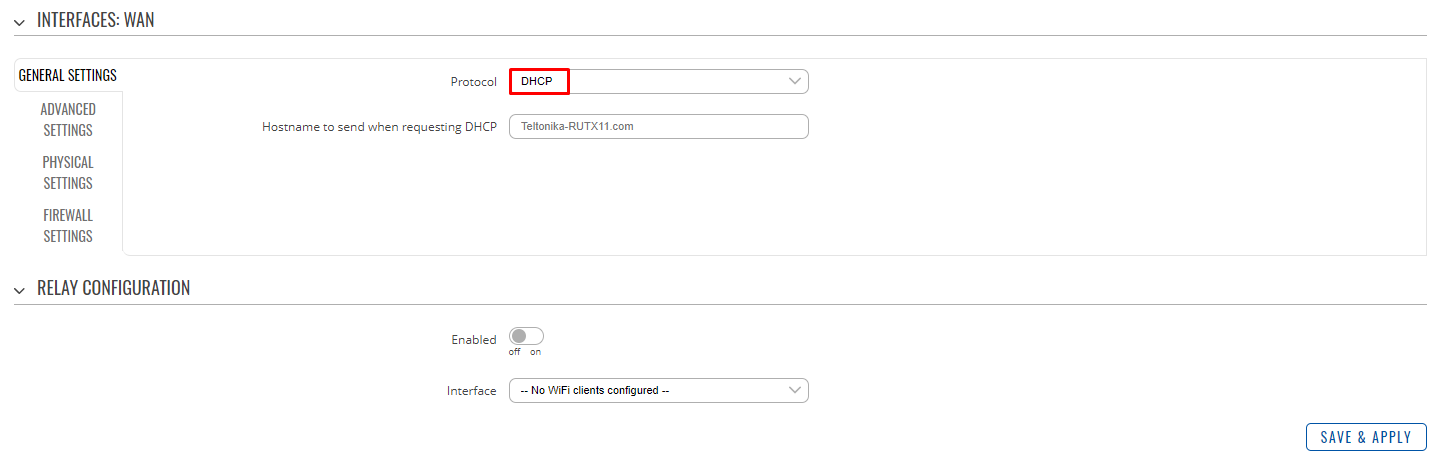

Ahora se deberá conectar la salida a Internet que será la principal al puerto WAN del equipo Teltonika. En este caso la salida internet viene dada por otro router que ejerce de servidor DHCP, por lo tanto configuraremos el interfaz WAN del equipo Teltonika como cliente DHCP.

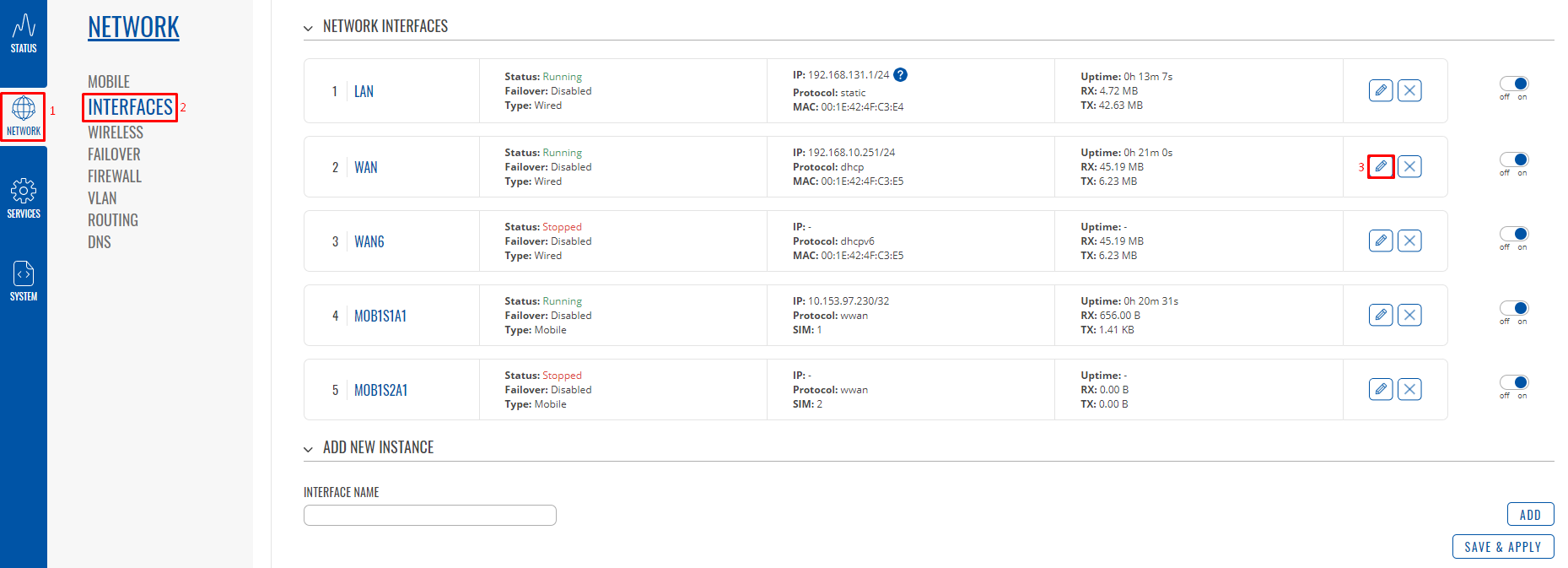

Comprobamos el estado de los interfaces LAN, WAN y MOB1S1A1. Todos indicar en Status Running y tener una dirección IP.

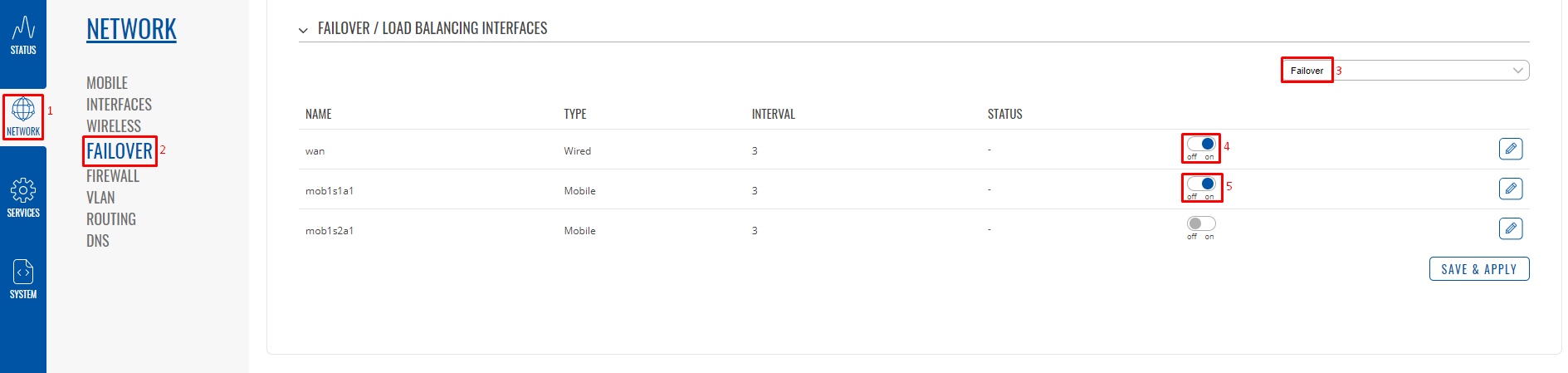

En el apartado Network -> Failover se selecciona Failover, además se arrastran los interfaces quedando en primer lugar el interfaz WAN y en segundo el interfaz MOB1S1A1. También se habilita el failover en ambos interfaces.

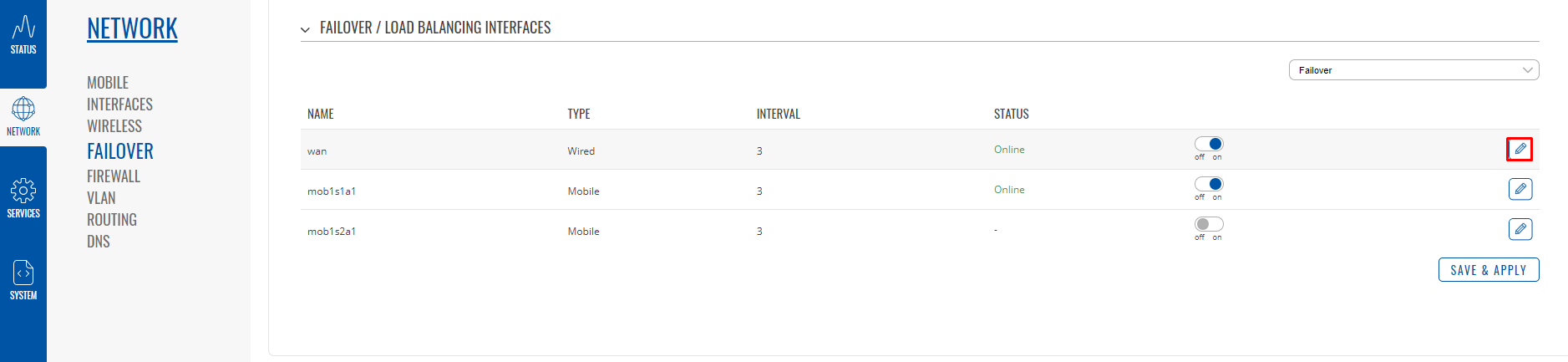

Se procede a configurar el interfaz WAN:
- Interval: Número de segundos entre cada prueba de PING
- Flush Connections on: Con este parámetro se puede decidir cuando se quiere eliminar las entradas de la tabla de conexiones. Si antes de cambiar de WAN (Disconnected) o después (Connected).
- Method: Comando con el que se comprueba la salida a Internet
- Track IP: Direcciones IP contra las que se va a comprobar si el interfaz tiene salida a Internet. Si no se recibe respuesta de estas IPs/Hosts se considerará que el interfaz está Offline.
- Reliability: Numero de Hosts/IPs de los definidos en Track IP que deben contestar para considerar que el interfaz está Online.
- Count: Número de PINGs enviados a cada host en cada prueba.
- Up: Número de pruebas necesarias para considerar que un interfaz está online.
- Down: Número de pruebas necesarias para considerar que un interfaz está offline.

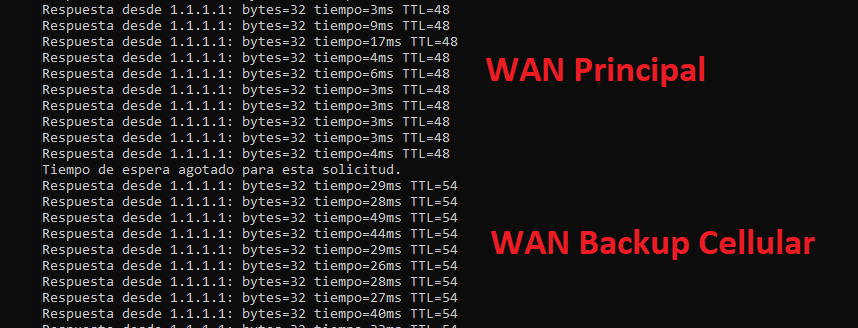

Comprobamos el correcto funcionamiento del failover:
