Las pantallas se pueden configurar como se quiera, es decir, a la pantalla le va a llegar la imagen completa por el HDMI, y luego por configuración se le puede decir a las pantallas que es de 2x2 o de 3x2 y asignarle un valor a cada pantalla para que muestre la esquina que se quiera. Por defecto ya vienen configuradas en packs de 4 y marcadas con cada posición (1-1, 1-2, 2-1 y 2-2)
Los monitores de los kit de videowall KIT-VIDEOWALL55-2X2-FLOOR y KIT-VIDEOWALL55-2X2-WALL permiten especificar la posición de cada uno de ellos
- V Addr - H Addr
- 1 - 1 - Arriba izquierda
- 1 - 2 - Arriba derecha
- 2 - 1 - Abajo izquierda
- 2 - 2 - Abajo derecha
Para ello hay que ir conectando el receptor de IR a cada una de las pantallas y realizar la configuración de una en una. Este receptor tiene un conector tipo RJ-45

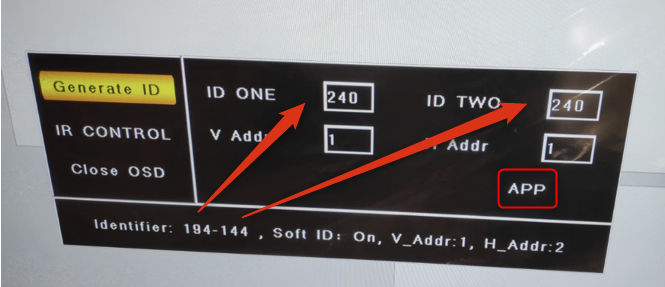

1- Se accede al menú usando el botón 0. En este apartado se establecerá la posición de la pantalla como se ha mencionado antes (V Addr y H Addr) y en los apartados de ID ONE e ID TWO se pondrán los mismos número que vienen indicados en la parte inferior del menú (si esto no se hiciese la configuración no se guardaría, además son números aleatorios que cambian cada vez que se entra al menú). Para guardar estos cambios hay que pulsar APP:
IMPORTANTE: cada vez que se accede a este menú los apartados de VAddr y HAddr se mostrarán con 1-1 aunque se hayan modificado

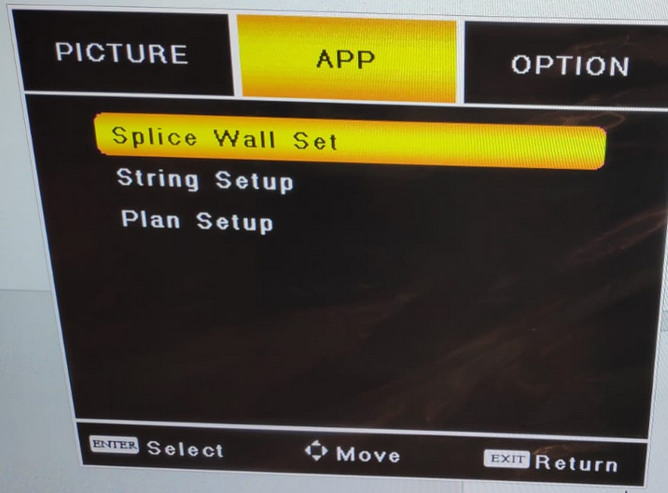

2- Pulsar el botón MENU del mando a distancia e ir al apartado APP y seleccionar Splice Wall Set

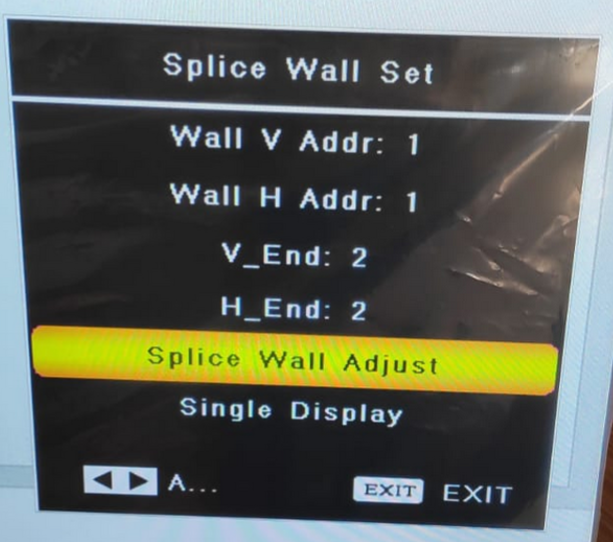

3- Por último, seleccionar si se quiere pantalla dividida (para que se actualice a la posición establecida previamente) pulsando sobre “Splice Wall Adjust” o en “Single Display” si queremos que se comporte como un monitor normal. Las opciones Wall V/H Addr y V/H_End es para indicar desde y hasta qué monitor se va a poner, en este caso al ser 4 se indicará que va del 1-1 hasta el 2-2; si solo se fuese a poner 1 se pondría 1-1 hasta 1-1:
