Esquema de conexión de cables Optex
Los dispositivos Optex vienen equipados con una leyenda para el color de los cables, de esta manera se puede diferenciar cada cable y así saber cómo conectarlo al transmisor utilizado (Ajax Transmitter o cualquier otro transmisor vía radio).

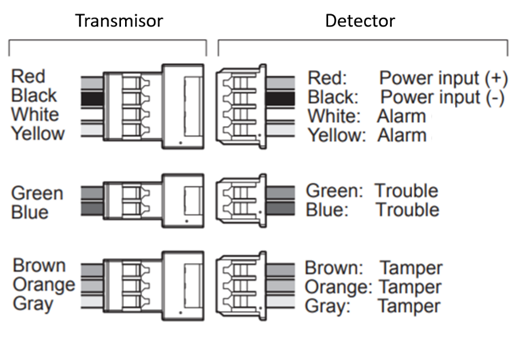

ESQUEMA DE CONEXIÓN PARA:
VXI-R / VXI-RAM / VXI-RDAM / VXS-RAM / VXS-RDAM-X5
Rojo - Entrada de alimentación (+)
Negro - Entrada de alimentación (-)
Blanco y amarillo - Alarma (zona)
Verde y azul - Trouble (Tamper y antimasking si dispone)
Marrón, naranja y Gris - Tamper de pared (Opcional)

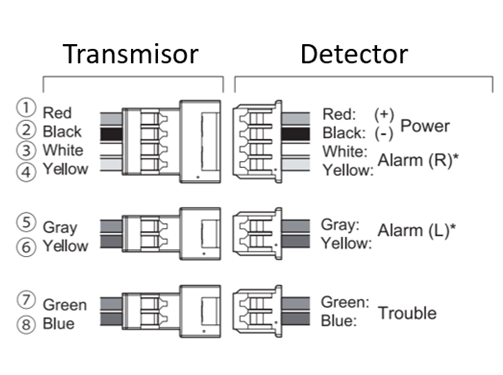

ESQUEMA DE CONEXIÓN PARA:
WXI-R / WXI-RAM / BXS-R / BXS-RW / BXS-RAM
Rojo - Entrada de alimentación (+)
Negro - Entrada de alimentación (-)
Blanco y amarillo - Alarma (lado derecho), (zona)
Gris y amarillo - Alarma (lado izquierdo), (zona)
Verde y azul - Trouble (tamper y antimasking si dispone)
