Esquema de conexión (Ajax MultiTransmitter)
El MultiTransmitter solo acepta zonas en:
-NC o NO (Normalmente Cerrado o Abierto).
-NC RFL o NO RFL ( Normalmente Cerrado o Abierto pero con resistencia final de línea).
-No se puede realizar conexiones con 2RFL ( Doble Resistencia Final de Línea)

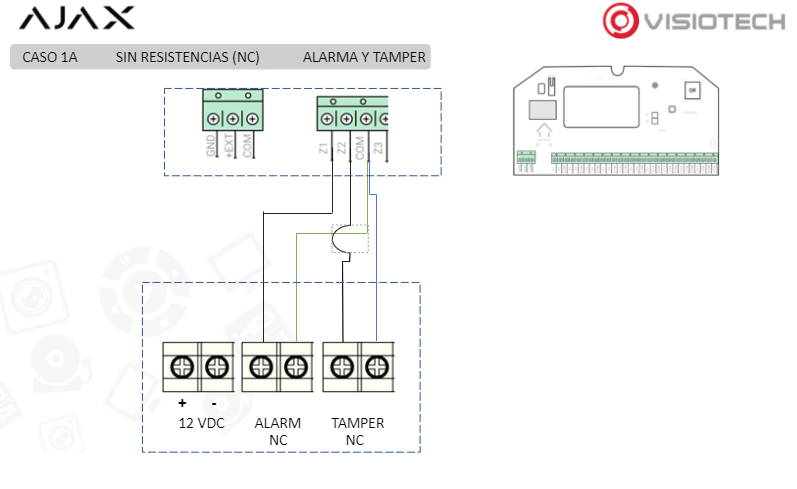

1º Conexión de alarma y tamper en NC

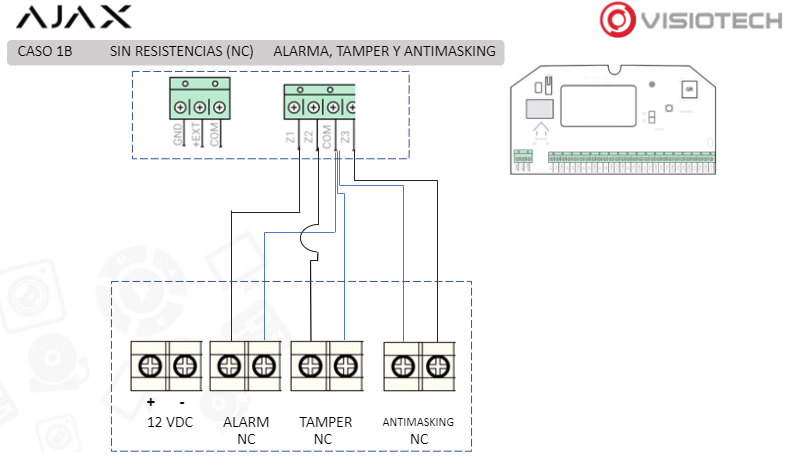

2º Conexión de alarma, tamper y Anti-masking en NC.

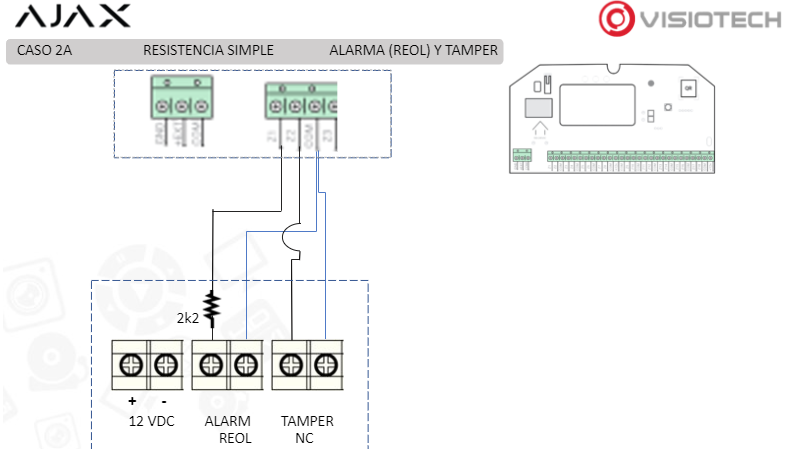

3ºConexion de alarma con RFL y tamper en NC.
IMPORTANTE:

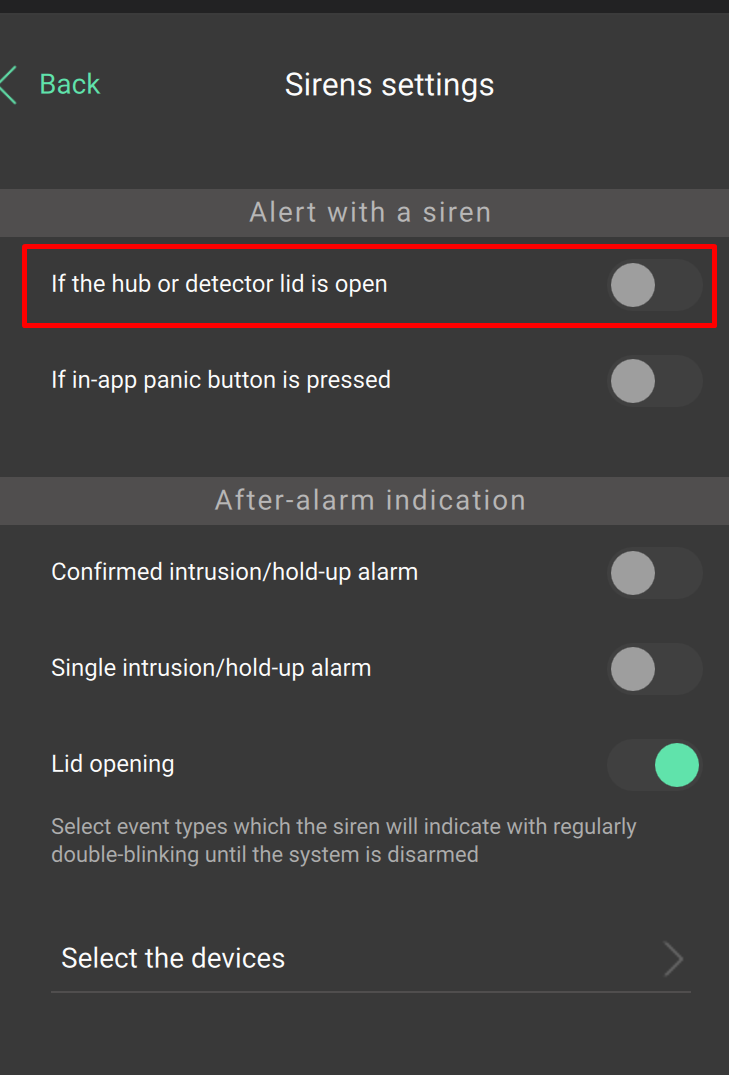

El Tamper por defecto no suena. Configurar en:
Hub --> Servicio --> Configuración de las sirenas --> Si la tapa se abre
