El armado parcial nos permitirá, en función de la entrada de alarma que activemos armar una serie de cámaras u otras, y que sólo ellas nos envíen eventos a CRA por ejemplo
Para ello tendremos que seguir estos pasos:

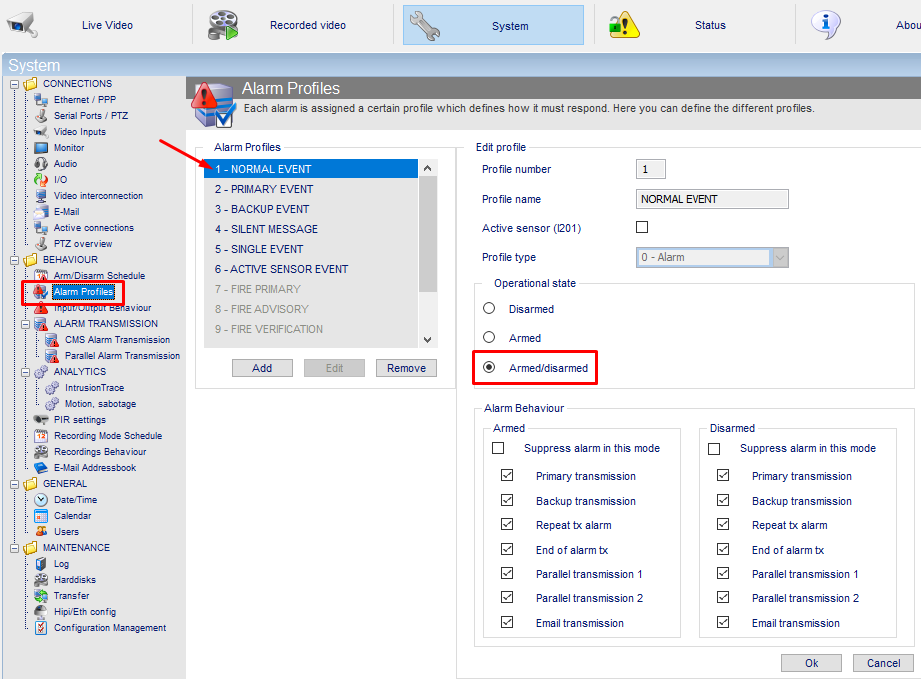

- Tener un perfil de alarma configurado en Armado/Desarmado, podemos usar el Normal o crear uno nuevo

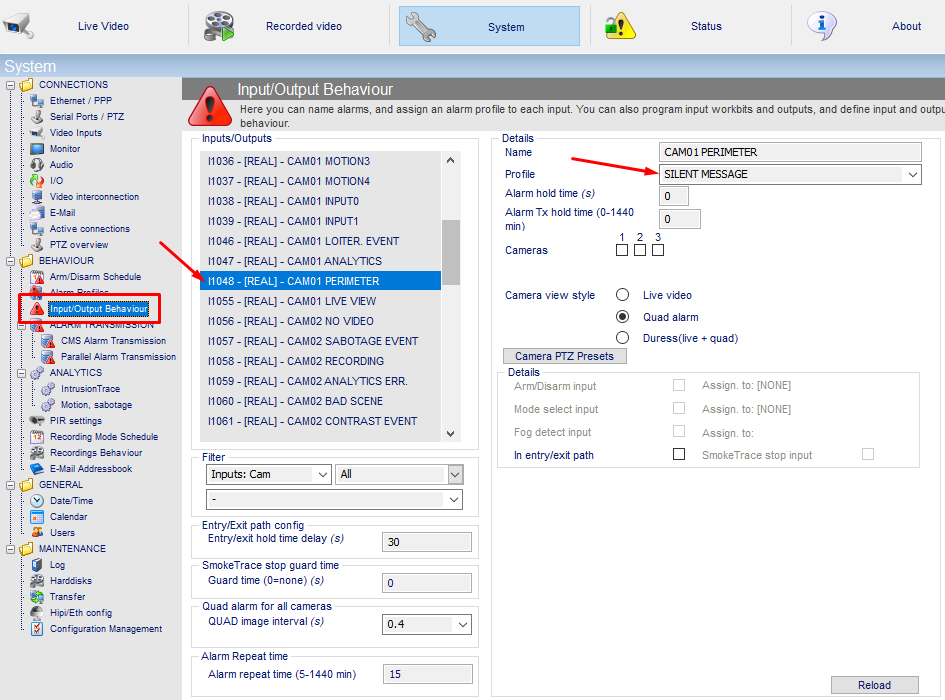

- Configuramos todos los perímetros de todos los canales en modo silencioso:

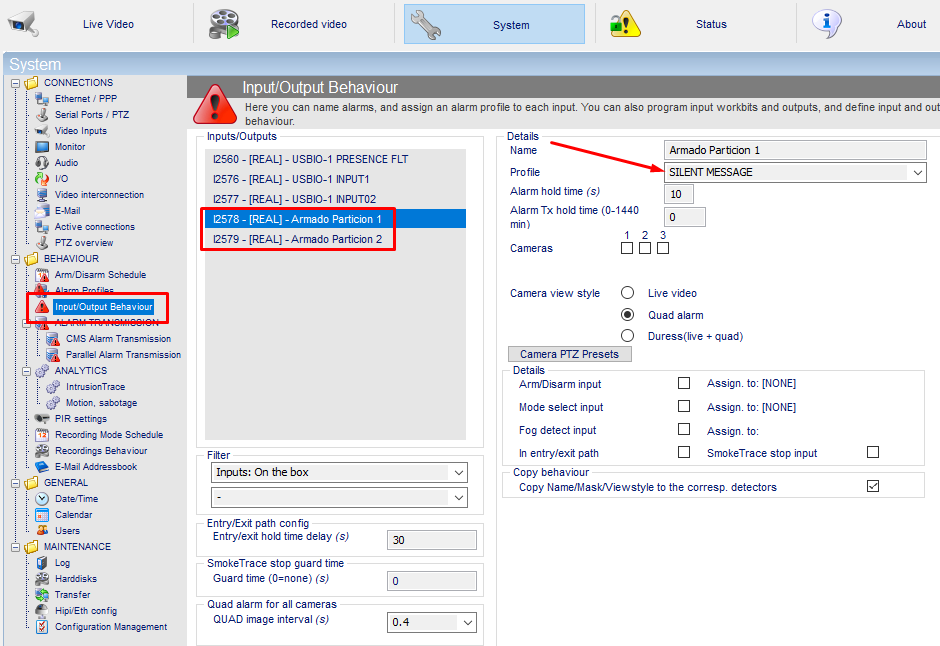

- Establecemos las entradas de alarma que vayamos a usar en modo silencioso, en este caso vamos a usar las entradas 3 y 4 para las dos particiones:
- En este punto configuraremos los Workbit, estos son los que realizarán en el envío de los eventos. Por tanto tendrán que configurarse con el perfil Normal que indicábamos al principio, se tendrá que usar un Workbit por cada canal de analítica, escogiendo la cámara que estemos configurando y estableciendo en cada caso el propio perímetro de la cámara y la partición a la que pertenece.
-

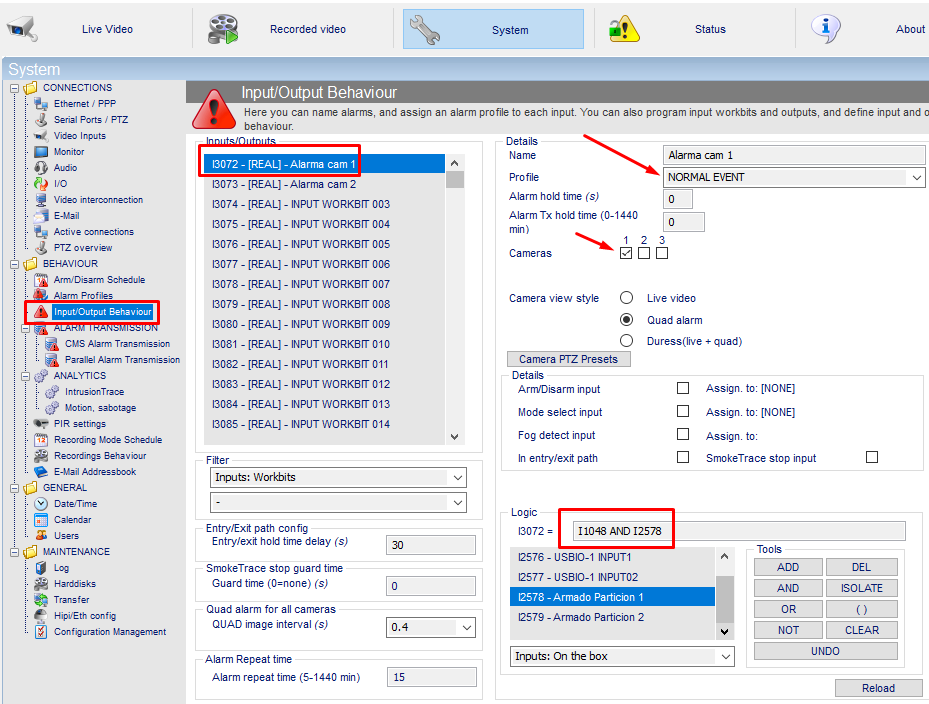

- Ejemplo1: La cámara 1 la configuraremos en el workbit 1, perfil Normal, con el perímetro 1 y sobre la partición 1, por tanto si cerramos el contacto de relé 1 armaremos este canal:
-

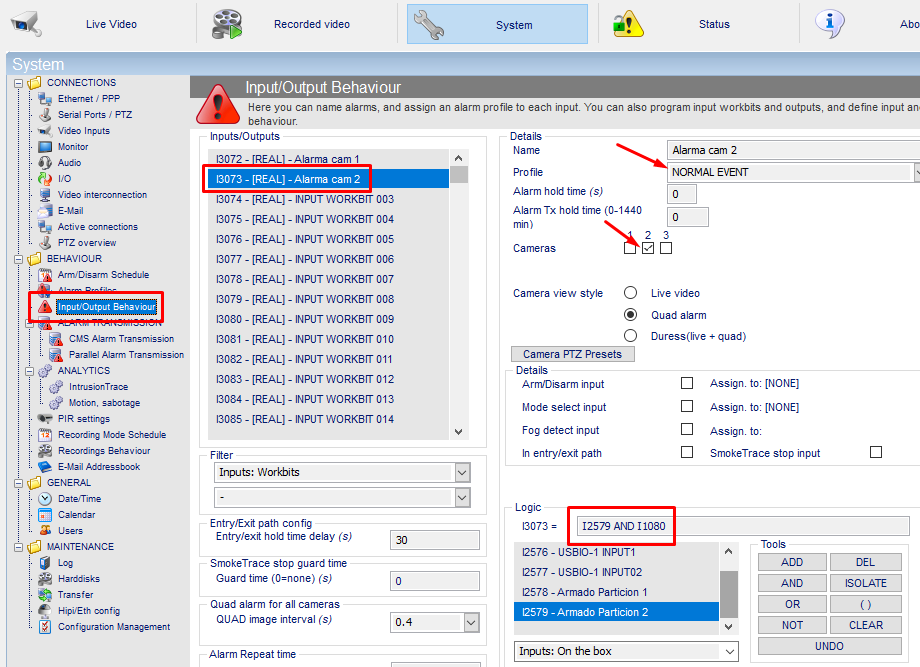

- Ejemplo2: La cámara 2 la configuraremos en el workbit 2, perfil Normal, con el perímetro 2 y sobre la partición 2, por tanto si cerramos el contacto de relé 2 armaremos este canal:
Con estos pasos ya estarían configurados los dos canales cada uno en una partición.
CONFIGURACIÓN DE GRABACIÓN
En cuanto a la grabación sobre el equipo de Xtralis tenemos 2 opciones:

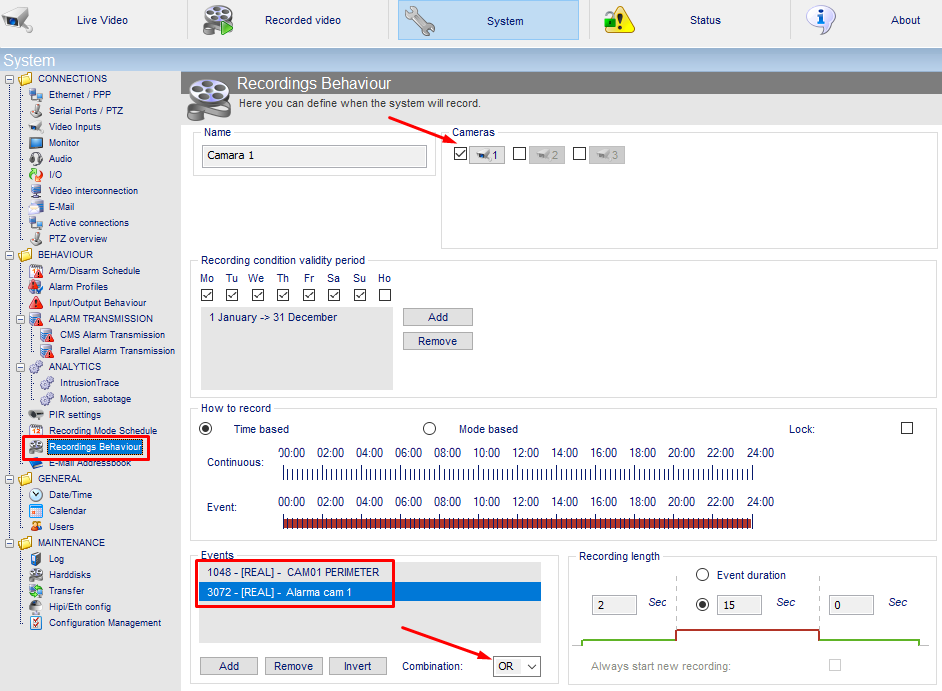

- Grabar siempre que se produzca un evento de perímetro dando igual si las particiones están armadas o no. En este caso escogeremos el canal del cual queremos hacer la grabación, su perímetro y, usando la opción OR, añadir el workbit de ese canal:

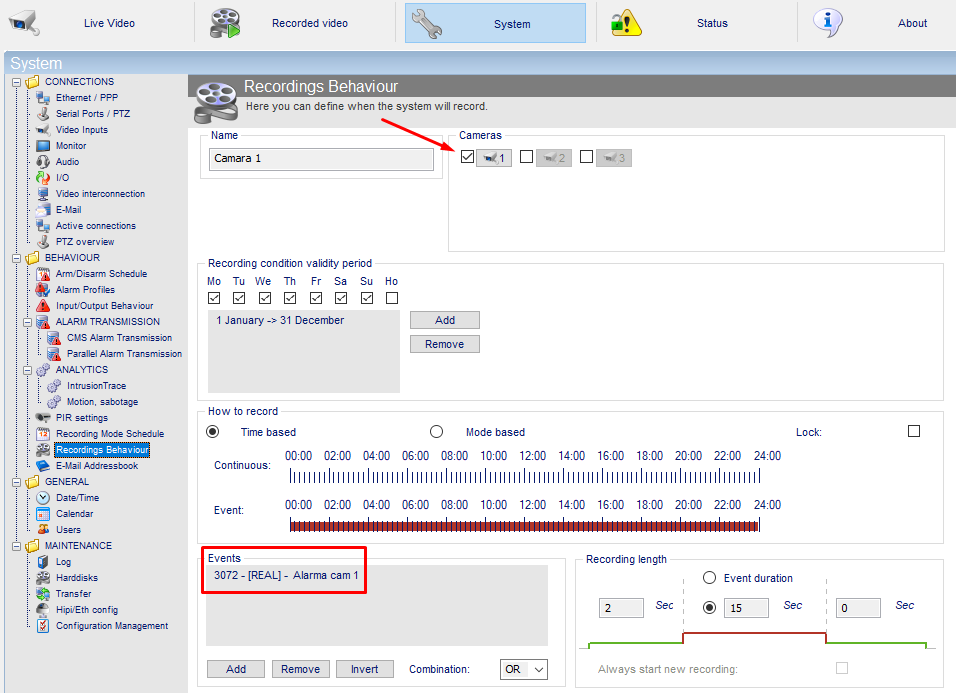

- La otra opción es realizar la grabación sólo cuando se produzca el perímetro y la partición en cuestión esté armada, en este caso solo añadiremos el Workbit:
CONFIGURACIÓN DE SALIDAS DE RELÉ
Con esta forma de funcionamiento con armados parciales, si queremos activar una salida de relé por cada una de las particiones que hemos configurado, estableceremos cada una de las salidas con los workbit de todas las cámaras de la partición usando la opción OR.

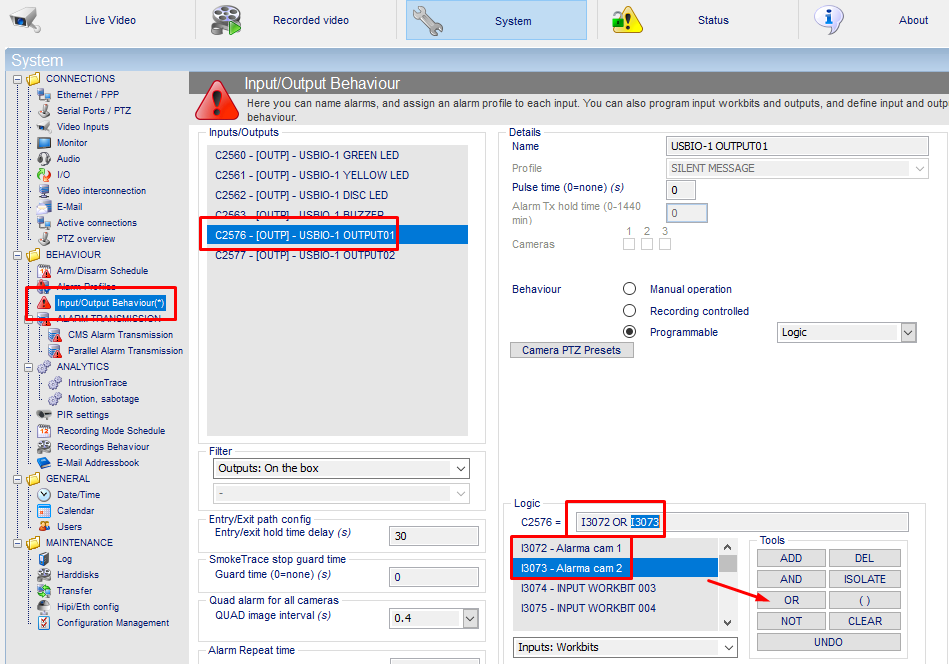

Si, por ejemplo, mi partición 1 está configurada con los canales 1 y 2, y quiero que active el relé 1, la configuración será seleccionando dicha salida y añadiendo los Workbit de los dos canales con la opción OR:
